CDM1142P - бормашина Ferm - Безплатно ръководство за потребителя

Тип продукт	Безжичен ударен винтоверт
Марка	Ferm
Модел	CDM1142P
Номинално напрежение	20 V
Тип на батерията	Литиево-йонна (Li-Ion)
Капацитет на батерията	2 Ah (CDA1132P) или 4 Ah (CDA1133P)
Държач за инструмент	Шестостенен патронник 6,35 mm (1/4")
Скорост на празен ход	0 – 2900 /мин
Честота на ударите	0 – 3300 /мин
Максимален въртящ момент	150 Nm
Диаметър на винта	M6 – M14 mm
Тегло (без батерия)	1,18 kg
Ниво на звуковото налягане	80 dB(A) (K=3 dB)
Ниво на акустична мощност	91 dB(A) (K=3 dB)
Ниво на вибрации	1,740 m/s² (K=1,5 m/s²)
Време за зареждане (батерия 2 Ah)	60 минути
Време за зареждане (батерия 4 Ah)	120 минути
Препоръчително зарядно	CDA1131P (100–240 VAC, 50/60 Hz, изход 20 V / 2 A)
LED осветление	Да, вградено, светва автоматично при включване
Кука за колан	Да, подвижна и монтираща се отляво или отдясно
Посока на въртене	Реверсивна (ляво/дясно) с центърно заключване
Електронен регулатор на скоростта	Да, чрез натискане на превключвателя за включване/изключване
Поддръжка и почистване	Почиствайте корпуса с мека кърпа, леко навлажнена; не използвайте разтворители
Безопасност	Превключвател за заключване (централна позиция); двойна изолация (клас II)
Резервни части и ремонтопригодност	Свържете се с клиентската служба на Ferm или оторизиран сервиз
Гаранция	Вижте предоставения сертификат за гаранция

Често задавани въпроси - CDM1142P Ferm

Как да заредя батерията на винтоверта Ferm CDM1142P?

Извадете батерията от инструмента, поставете я в зарядното CDA1131P докрай, след това свържете зарядното към контакт. LED индикаторите показват състоянието: мигащ зелен = зареждане, постоянно зелен = зареждането приключи. Времето за зареждане е около 60 минути за батерия 2 Ah и 120 минути за батерия 4 Ah.

Кои батерии са съвместими с модела CDM1142P?

Съвместимите батерии са модели CDA1132P (20 V, 2 Ah) и CDA1133P (20 V, 4 Ah) от индустриалната платформа Ferm FI20V. Използването на други батерии може да доведе до риск от нараняване.

Какъв е максималният въртящ момент на ударния винтоверт Ferm CDM1142P?

Максималният въртящ момент е 150 Nm, което позволява завиване и развиване на винтове с резба от M6 до M14 mm.

Как да поставите и извадите батерията от инструмента?

За да поставите батерията, я плъзнете в гнездото в основата на инструмента, докато щракне. За да я извадите, задръжте инструмента, натиснете бутона за освобождаване, разположен отзад на батерията, и я плъзнете назад.

Как да промените посоката на въртене на винтоверта?

Използвайте превключвателя за посока на въртене, разположен над превключвателя за включване/изключване. Натиснете го наляво (←) за завиване или пробиване, надясно (→) за развиване. Централната позиция заключва превключвателя.

Как да инсталирате аксесоарите в шестостенния патронник?

Уверете се, че превключвателят за посока е в централна позиция или че батерията е извадена. Вкарайте докрай аксесоар с шестоъгълно сечение 6,35 mm (1/4") в патронника. За да го извадите, отместете пръстена на патронника напред и извадете аксесоара.

Какво да направя, ако батерията не се зарежда?

Проверете дали зарядното е включено и батерията е поставена правилно. Ако червеният LED мига и зеленият също мига, батерията е дефектна. Ако мига само червеният, батерията е твърде гореща: зареждането ще се възобнови автоматично след охлаждане.

Как да поддържам винтоверта Ferm CDM1142P?

Преди всяко почистване изключете инструмента и извадете батерията. Почиствайте корпуса с мека кърпа, леко навлажнена (сапунена вода). Не използвайте разтворители като бензин или алкохол. Проверете дали вентилационните отвори не са запушени.

Къде мога да намеря резервни части за този инструмент?

За резервни части и ремонт се свържете с клиентската служба на Ferm или оторизиран сервизен център. Използвайте само оригинални части, препоръчани от производителя.

Каква е гаранцията на ударния винтоверт Ferm CDM1142P?

Условията на гаранцията са подробно описани в гаранционния сертификат, предоставен с продукта. Гаранцията покрива производствени дефекти при нормална употреба. Запазете доказателството за покупка.

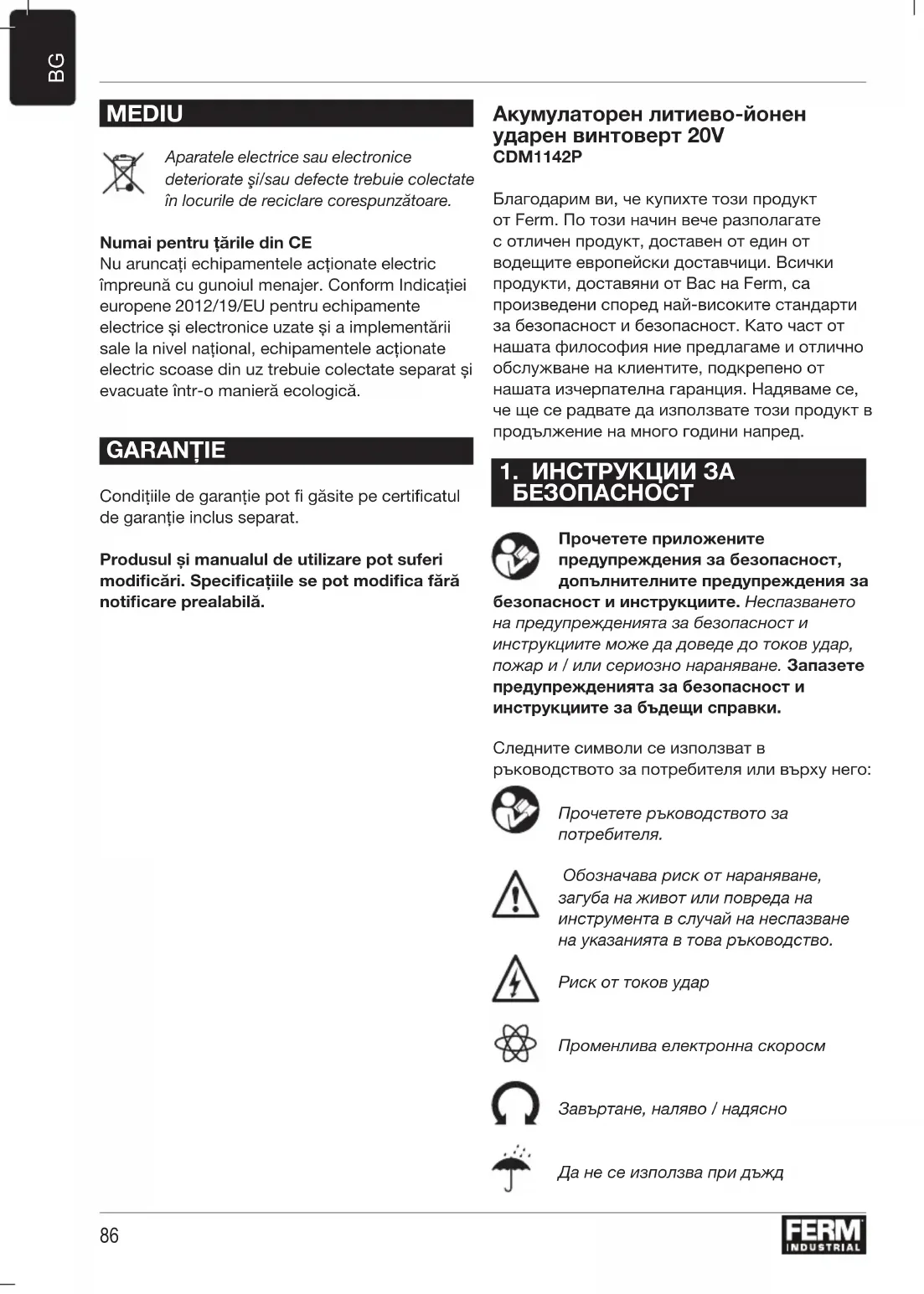

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CDM1142P Ferm

Благодарим ви, че купихте този продукт от Ferm. По този начин вече разполагате с отличен продукт, доставен от един от водещите европейски доставчици. Всички продукти, доставяни от Вас на Ferm, са произведени според най-високите стандарти за безопасност и безопасност. Като част от нашата философия ние предлагаме и отлично обслужване на клиентите, подкрепено от нашата изчерпателна гаранция. Надяваме се, че ще се радвате да използвате този продукт в продължение на много години напред.

1. ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ

Прочетете приложените предупреждения за безопасност, допълнителните предупреждения за

безопасност и инструкциите. Неспазването на предупрежденията за безопасност и инструкциите може да доведе до токов удар, пожар и / или сериозно нараняване. Запазете предупрежденията за безопасност и инструкциите за бъдещи справки.

Следните символи се използват в ръководството за потребителя или върху него:

Прочетете ръководството за потребителя.

Обозначава риск от нараняване, загуба на живот или повреда на инструмента в случай на неспазване на указанията в това ръководство.

Риск от токов удар

Променлива електронна скоросм

Завъртане, наляво / надясно

Да не се използва при дъжд

Само на закрито

Машина клас II - Двойна изолация - Нямате нужда от заземен щекер.

Максимална температура 40 °C

Не изхвърляйте батерията в огън

Не хвърляйте батерията във вода

Не изхвърляйте продукта в неподходящи контейнери.

Отделно събиране на литиево-йонна батерия.

Време-закъснение миниатюрни предпазители

Продуктът е в съответствие с приложимите стандарти за безопасност в европейските директиви.

Допълнителни предупреждения за безопасност за бормашини и отвертки

Предупреждения за безопасност на бормашината

a) Носете предпазни средства за слуха при ударно пробиване. Излагането на шум може да доведе до загуба на слуха.

б) Дръжте електроинструмента за изолираните захващищи повърхности при извършване на операцията, при която аксесоарът за рязане може да се допира до скрити кабели. Досега на режещ аксесоар с "жив" проводник може да зареди с електричество изложените метални части на електроинструмента и така да причини токов удар на оператора.

в) Подпрете инструмента правилно преди употреба. Този инструмент произвежда висок въртящ момент и без правилно затягане на инструмента по време на работа може да се получи загуба на контрол, което да доведе до нараняване.

Инструкции за безопасност при използване на дълги свредла

a) Никога не работете на по-висока скорост от максимальната скорост на свредлото. При по-високи скорости свредлото има вероятност да се огъне, ако се остави да се върти свободно, без да докосва детайла, което да доведе до нараняване.
б) Винаги започвайте пробиването на ниска скорост и с върха на свредлото в контакт с детайла. При по-високи скорости свредлото има вероятност да се огъне, ако се остави да се върти свободно, без да докосва детайла, което да доведе до нараняване.
в) Прилагайте натиск само в права линия със свредлото и не прилагайте прекомерен натиск. Свредлата могат да се огънат, което да доведе до счупване или загуба на контрол, което води до нараняване.

Предупреждения за безопасност за батерията

a) Не отваряйте батерията. Опасност от късо съединение.
б) Пазете батерията от топлина, напр. срещу продължителна интензивна слънчева светлина, огън, вода и влага. Опасност от експлозия.
в) В случай на повреда и неправилно използване на батерията, може да има отделяне на пари. Проветрете мястото и потърсете медицинска помощ в случай на оплаквания. Изпаренията могат да подразнят дихателната система.
г) Използвайте батерията само във връзка с вашия продукт на Ferm Industrial. Само тази мярка предпазва батерията от опасно претоварване.
д) Батерията може да бъде повредена от остри предмети, като например пирони или отвертки, или от сила, приложена отвън. Може да възникне вътрешно късо съединение и батерията може да изгори, да пуши, да експлодира или да прегрее.

Предупреждения за безопасност за зарядното на батерията

Предназначение

Зареждайте само акумулаторни батерии тип CDA1132P и CDA1133P Батерийни пакети със зарядно устройство.

Използвайте само следните батерии от платформата за батерии на Ferm Industrial FI20V. Използването на други батерии може да причини сериозно нараняване или повреда на инструмента.

За зареждане на тези батерии може да се използва следното зарядно устройство. CDA1131P Бързо зарядно устройство

Батериите на батерийната платформа Ferm Industrial FI20V са взаимозаменяеми с всички инструменти на платформата за батерии Ferm Industrial FI20V.

Остатъчни рискове

Дори когато електроинструментът се използва по предписания начин, не е възможно да се премахнат всички остатъчни рискови фактори. Следните опасности могат да възникнат във връзка с конструкцията и дизайна на електроинструмента:

a) Дефекти в здравето, произтичащи от излъчването на вибрации, ако електроинструментът се използва за подълъг период от време или не е адекватно управляван и правилно поддържан.
b) Наранявания и щети на имущество, дължащи се на счупени аксесоари, които внезапно са пуснати.

Внимание! Това електроинструмент произвежда електромагнитно поле по време на работа. Това поле може при определени обстоятелства да възпрепятства активните или пасивните медицински имплантанти. За да намалите риска от сериозно или смъртоносно нараняване, препоръчваме на хората с медицински имплантанти да се консултират с техния лекар и производителя на медицинския имплантант, преди да използвате този електроинструмент.

Замяна на захранващия кабел

Ако захранващият кабел е повреден, той трябва да бъде заменен от производителя, неговия серверен агент или лица с подобна квалификация, за да се избегне опасност.

Ударният винтоверт е предназначен за завинтване и развинтване на винтове.

Машина	CDM1142P
Напрежение 20V
Държач за инструменти 6,35 mm 14 “ вътрешен шестостен
Без скорост на натоварване 0-2900/min
Скорост на удара 0-3300/min
Максимален въртящ момент 150 Nm
Диаметър на машинния винт M6 – M14 mm
Тегло (без батерийния пакет) 1,18 kg
Ниво на звуковото налягане	L_pA 80.0 dB(A), K=3dB(A)
Ниво на звуковата мощност	L_wA 91.0 dB(A), K=3dB(A)
Вибрация	1,740 m/s ^2 K=1,5 m/s ^2

Входяща мощност на зарядно 100-240VAC 50-60Hz, устройство 50W
Изходна мощност на зарядно 20V 2A
Време за зареждане 2Ah батерия 60 минути
Време за зареждане 4Ah батерия 120 минути
Препоръчителни батерии CDA1132P, CDA1133P
Тегло	0,36 kg

Батерия	CDA1132P
Тип батерия	литиево-йонна
Напрежение	20V
Капацитет	2,0 Ah
Препоръчително зарядно устройство	CDA1131P
Тегло	0,38 kg

Ниво на вибрация

Нивото на вибрационното излъчване, посочено в това ръководство за употреба, е измерено в съответствие със стандартизираното изпитване, дадено в EN 62841; тя може да се използва за сравняване на инструмент с друг и за предварителна оценка на излагането на вибрации при използване на инструмента за упоменатите приложения.

• Използването на инструмента за различни приложения или с различни или слабо поддържани аксесоари може значително да увеличи нивото на експозиция.
• Времето, когато инструментът е изключен или когато той работи, но всъщност не изпълнява задачата, може значително да намали нивото на експозиция.

Защитете се от въздействието на вибрациите, като поддържате инструмента и неговите принадлежности, поддържате топли ръце и организирате работните си модели.

Описание

Цифрите в текста се отнасят до диаграмите на страници 2-3

Fig. A

1. машина
2. батерия
3. Бутон за отключване на батерията
4. Индикатор за зареждане на батерията
5. зарядно устройство
6. Индикатор за зарядно устройство
7. 1/4 " (6,35 mm) шестостен патронник
8. Патрон
9. Работна светлина
10. Превключвател за посока
11. Превключвател за включване / изключване
12. Закачалка за колани

3. РАБОТА

Батерията трябва да се зареди преди първата употреба.

Изваждане на батерията от машината Фиг В

• Дръжте машината (1) здраво с една ръка
- Натиснете бутона за отключване на акумулатора (3) разположен на задната страна на батерията (2) с другата ръка.
- Продължете да натискате този бутон (3) надолу и плъзнете батерията обратно навън, както е показано на фигура Б.

Поставяне на батерията в машината Фиг В

Уверете се, че акумулатора е чиста и суха, преди да се свържете към зарядното устройство или машината.

• Дръжте машината (1) здраво с една ръка
• Поставете батерията (2) в основата на машината, както е показано на фиг.
• Поставете батерията напред, докато щракне на място.

Проверка на състоянието на зареждане на батерията

Фиг С

Включената батерия се доставя в частично заредено състояние.

• За да проверите състоянието на зареждане на батерията, натиснете бутона (4) на батерията скоро.
• Батерията има 3 светлинни индикатори, показващи нивото на зареждане, толкова повече светлини, които горят, толкова повече зареждане е останала батерията.

Зареждане на батерията (със зарядното устройство) Фиг С

• Извадете батерията (2) от устройството
• Завъртете батерията (2) в положение нагоре и я плъзнете върху зарядното устройство (5), както е показано на фигура С.
• Поставете батерията, докато тя не бъде напълно натиснат в гнездото.
• Включете щекера на зарядното устройство в електрически контакт и изчакайте известно време. LED индикаторите на зарядното устройство (6) ще светнат и ще покажат състоянието на зарядното устройство.

LED индикатори (6)

Фиг С

Зарядното устройство има 2 LED индикатора (6), които показват състоянието на процеса на зареждане:

Червен светодиод	Зелен светодиод	Статус на зарядното устройство
от от Няма захранване
за от		Режим на готовност:- Не е поставена батерия или- Батерията е поставена, но зареждането е приключило преди повече от 2 часа
мигащ мигащ дефектна батерия
за мигащ		Зареждането на батерията е в ход
за за		Зареждането на батерията приключи, батерията е напълно заредена
мигащ от		Батерията е прекалено гореща, процесът на зареждане е задържан. Зареждането ще започне автоматично, след като батерията се охлади.

• Пълното зареждане на батерията може да отнеме до 60 минути.
• След като батерията е напълно заредена, извадете щепсела на зарядното устройство от контакта и извадете батерията от зарядното устройство.
• Батерията може да се съхранява или да се инсталира директно върху устройството.

Литиево-йонните клетки могат да се съхраняват за дълъг период без загуба на голяма част от зареждането им.

Когато машината не се използва за подълъг период от време, най-добре е да я заредите в заредено състояние.

Бързоосвобождаващ патронник

Използвайте само 1/4" (6,35 mm) шестостенни аксесоари за винтоверта.

Неударните аксесоари могат да се счупят и да предизвикат опасно състояние. Проверете аксесоара преди употреба, за да се уверите, че няма пукнатини.

Поставете превключвателя за посоката (10) в положение за заключване (център) или извадете батерията, преди да смените аксесоарите. За да инсталирате аксесоар, поставете аксесоара докрай. Аксесоарът е заключен на място. За да свалите аксесоар, издърпайте патронника (8) отпред на инструмента. Свалете аксесоара.

Настройване на посоката на въртене Фиг А

• Задайте превключвателя за посоката на движение (10) в положение “←” за да задвижвате винтове или да го използвате за пробиване.
• Задайте превключвателя за посока (10) в положение “→” за да свалите винтовете

Включване и изключване на машината Фиг А

Превключвателят за включване / изключване (11) се използва за активиране на машината и регулиране на скоростта на въртене.

• Натискането на превключвателя за включване / изключване (11) ще активира машината, при по- нататьшно натискане на превключвателя, толкова по- бързо ще се върти тренировката.
• Освобождаването на превключвателя за включване / изключване (11) ще спре машината.
• Преместете превключвателя за обръщане на посоката (10) в средно положение, за да заключите движението на превключвателя за включване / изключване. То не може да бъде активирано в тази позиция.

Поставете машината само, когато тя напълно спре да работи. Не го поставяйте на прашна повърхност, тъй като частици прах могат да попаднат в механизма.

Работно осветление (9) Фиг А

Машината е оборудвана с работна лампа за осветяване на работното място.

• Той се включва автоматично при натискане на бутона за включване / изключване.
• Той автоматично се изключва при повторно пускане на бутона за включване / изключване.

Кука за кола (12)

Фиг А

Машината е оборудвана с кука за закачане на машината на колана ви по време на употреба.

Винаги превключвайте превключвателя за посоката на движение (10) в средно положение, за да избегнете случайно стартиране на машината.

• Когато се доставя, куката за ремъци (12) се сглобява от лявата страна на машината.
• Тя може лесно да се отстрани чрез сваляне на винта на куката и свалянето й.
• Тя може да бъде сглобена от дясната страна на машината, когато това е предпочитано.

4. ПОДДРЪЖКА

Преди почистване и поддръжка, винаги изключвайте машината и изваждайте батерията от устройството.

Почистете корпусите на машината редовно с мека кърпа, за предпочитане след всяка употреба. Уверете се, че вентилационните отвори са без прах и мръсотия. Премахнете много устойчива мръсотия, като използвате мека кърпа, напоена със сапун. Не използвайте разтворители като бензин, алкохол, амоняк и т.н. Химични вещества като тези ще повредят синтетичните компоненти.

ЗАОБИКАЛЯЩА СРЕДА

Неизправните и / или изхвърлените електрически или електронни устройства трябва да се събират на съответните места за рециклиране.

Само за страните от ЕО

Не изхвърляйте електроинструментите в битови отпадъци. Съгласно Европейската насока 2012/19 / EC за отпадъците от електрическо и електронно оборудване и нейното прилагане в националното право електрическите инструменти, които вече не могат да се използват, трябва да се събират отделно и да се изхвърлят по екологосъобразен начин.

ГАРАНЦИЯ

Гаранционните условия могат да бъдат намерени на отделно прикрепената гаранционна карта.

Продуктът и ръководството за употреба подлежат на промяна. Спецификациите могат да се променят без допълнително уведомяване.
