NAVODILA ZA UPORABO DP16SL SCHEPPACH

29. Vonkajšia matica

23. Nazubljena stezna glava

2) Električna sigurnost

• Opasnost za zdravlje zbog električne energije u slu- čaju uporabe neispravnih električnih kabela.

1. Stavite nosivu ploču (1) na pod ili na radni stol.

izbušiti na izratku.

18. Otklanjanje neispravnosti

Razlaga simbolov na izdelku Z uporabo simbolov v tem priročniku želimo vašo pozornost usmeriti na mogoča tveganja. Varnostni simboli in razlage, ki jih spremljajo, je treba natančno razumeti. Sama opozorila ne odpravijo tveganj in ne morejo nadomestiti ustreznih ukrepov za preprečevanje nesreč. Opozorilo – Ob neupoštevanju možnost življenjske nevarnosti, nevarnosti telesnih poškodb ali poškodb orodja! Opozorilo – za zmanjšanje tveganja za poškodbo preberite navodila za uporabo. Nosite zaščitna očala. Med delom nastajajo iskre ali drobci, trske in prah, ki jih izvrže iz izdel- ka, ki lahko povzročijo izgubo vida. Nosite zaščito za sluh. Zaradi vpliva hrupa lahko oglušite. Nosite masko za zaščito pred prahom. Pri delu z lesom in drugimi materiali lahko nastane zdravju škodljiv prah. Materiala, ki vsebuje azbest, ni dovoljeno obdelovati! Dolgi lasje ne smejo biti razpuščeni. Uporabljajte mrežico za lase. Med delom ne uporabljajte rokavic. Pozor! Lasersko Izdelek ustreza veljavnim evropskim direktivam. Izdelek ustreza veljavnim srbskimi direktivam.www.scheppach.com

14. Zaščitni pokrov jermena

16. Zaščita za vpenjalno glavo

21. Ročaj za nastavitev višine

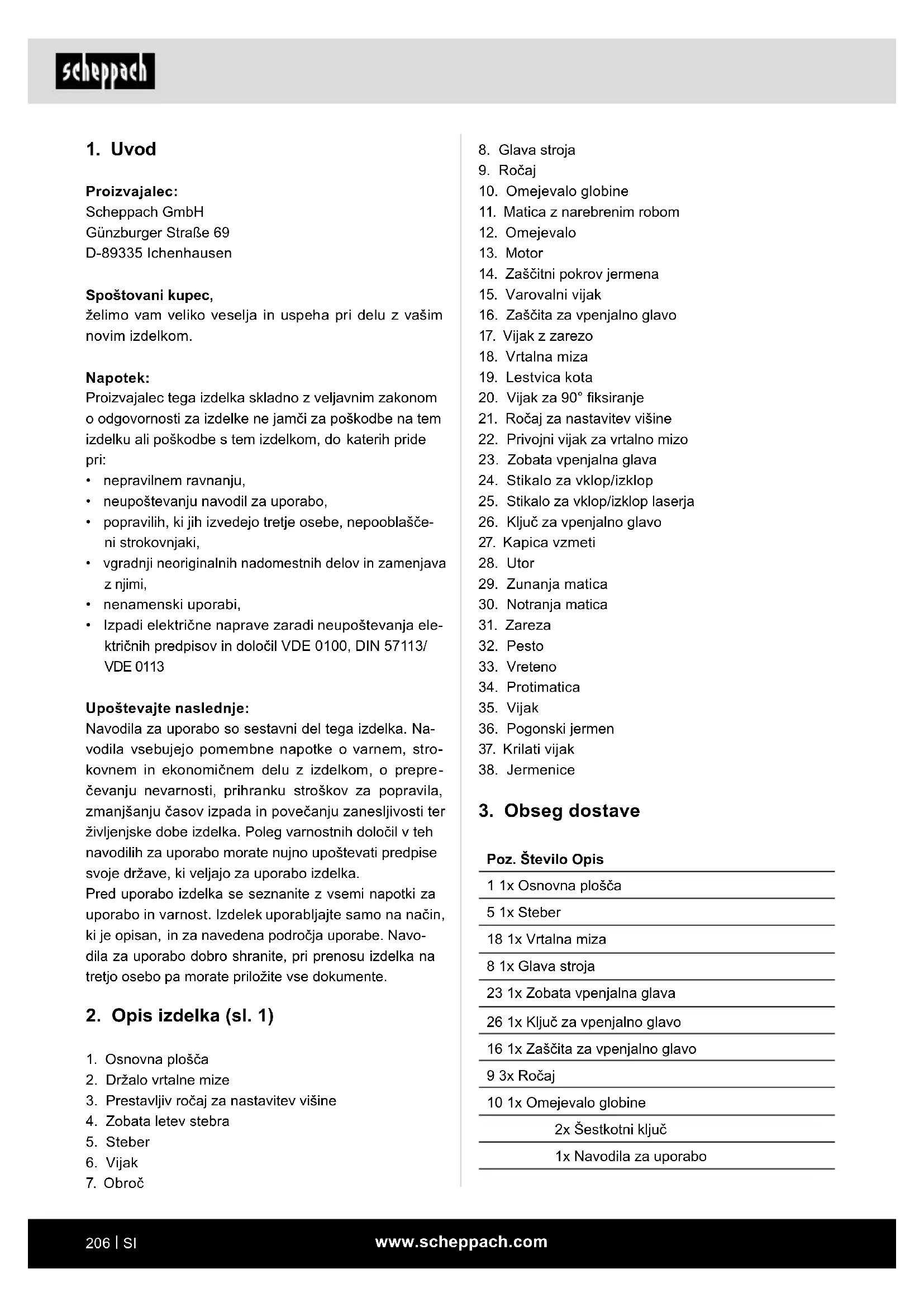

Poz. Število Opis 1 1x Osnovna plošča 5 1x Steber 18 1x Vrtalna miza 8 1x Glava stroja 23 1x Zobata vpenjalna glava 26 1x Ključ za vpenjalno glavo 16 1x Zaščita za vpenjalno glavo 9 3x Ročaj 10 1x Omejevalo globine 2x Šestkotni ključ 1x Navodila za uporabo

• neupoštevanju navodil za uporabo,

• popravilih, ki jih izvedejo tretje osebe, nepooblašče- ni strokovnjaki,

• vgradnji neoriginalnih nadomestnih delov in zamenjava z njimi,

• Izpadi električne naprave zaradi neupoštevanja ele- ktričnih predpisov in določil VDE 0100, DIN 57113/ VDE 0113 Upoštevajte naslednje: Navodila za uporabo so sestavni del tega izdelka. Na- vodila vsebujejo pomembne napotke o varnem, stro- kovnem in ekonomičnem delu z izdelkom, o prepre- čevanju nevarnosti, prihranku stroškov za popravila, zmanjšanju časov izpada in povečanju zanesljivosti ter življenjske dobe izdelka. Poleg varnostnih določil v teh navodilih za uporabo morate nujno upoštevati predpise svoje države, ki veljajo za uporabo izdelka. Pred uporabo izdelka se seznanite z vsemi napotki za uporabo in varnost. Izdelek uporabljajte samo na način, ki je opisan, in za navedena področja uporabe. Navo- dila za uporabo dobro shranite, pri prenosu izdelka na tretjo osebo pa morate priložite vse dokumente.

3. Prestavljiv ročaj za nastavitev višine

m OPOZORILO Signalna beseda za označevanje možne nevarne situacije, zaradi katere lahko pride do smrti ali hudih telesnih poškodb, če se ne prepreči. m PREVIDNO Signalna beseda za označevanje možne nevarne situacije, zaradi katere lahko pride do majhnih ali zmernih poškodb, če se ne prepreči. POZOR Signalna beseda za označevanje možne nevarne situacije, zaradi katere lahko pride do materialne škode na izdelku ali lastnini, če se ne prepreči.

5. Splošni varnostni napotki

Splošni varnostni napotki za električna orodja m OPOZORILO! Preberite vse varnostne napotke, navodila, slike in tehnične podatke, ki so prilože- ni temu električnemu orodju. Zaradi neupoštevanja sledečih navodil lahko pride do električnega udara, po- žara in/ali hudih telesnih poškodb. Hranite vse varnostne napotke in navodila za pri- hodnjo rabo. V varnostnih napotkih uporabljen pojem »električno orodje« se nanaša na omrežno gnana električna orod- ja (z električnim kablom) in na akumulatorsko gnana električna orodja (brez električnega kabla).

1) Varnost na delovnem mestu

a) Vaše delovno mesto mora biti vedno čisto in dobro osvetljeno. Nered ali neosvetljena delovna območja lahko vodijo do nesreč. b) Z električnim orodjem ne delajte v eksplozij- sko ogroženem okolju, v katerem se nahajajo gorljive tekočine, plini ali prah. Električna orod- ja ustvarjajo iskre, ki lahko vnamejo prah ali hlape. c) Otroci in druge osebe se vam ne smejo približe- vati, medtem ko uporabljate električno orodje.

Namizni vrtalni stroj je primeren za vrtanje v kovino, plastiko, les in podobne materiale in se lahko uporablja le za zasebne namene. S tem strojem ni dovoljeno obdelovati živil in materia- lov, ki škodujejo zdravju. Vpenjalna glava je namenjena le za uporabo s svedri in orodji s premerom vijačnega nastavka 1,5–13 mm in s cilindričnim vijačnim nastavkom. Uporabljajo se lahko tudi orodja s stožčastim nastavkom. Izdelek lahko uporabljajo le odrasle osebe. Izdelek ni namenjen za uporabo za osebe, mlajše od 16 let. Mla- dostniki, starejši od 16 let, smejo izdelek uporabljati samo pod nadzorom. Izdelek je dovoljeno uporabljati samo v skladu s predvi- denim namenom. Vsaka druga uporaba, ki presega to, ni v skladu z namenom. Za škodo ali telesne poškodbe vseh vrst, ki izhajajo iz tega, je odgovoren uporabnik/ upravljavec in ne proizvajalec. Obvezno upoštevajte varnostne napotke in navodila za montažo ter navodila za uporabo v navodilih za upora- bo, saj lahko le tako omogočite ustrezno uporabo. Osebe, ki izdelek uporabljajo in vzdržujejo, morajo biti z njim seznanjene in poučene o morebitnih nevarnostih. Spremembe na izdelku v celoti izključujejo garancijo proi- zvajalca za poškodbe, do katerih pride kot posledica. Izdelek je dovoljeno uporabljati samo z originalnimi deli in originalnim priborom proizvajalca. Upoštevati morate proizvajalčeve predpise glede varnos- ti, dela in vzdrževanja ter meritve iz tehničnih podatkov. Prosimo, upoštevajte, da naši izdelki namensko niso konstruirani za gospodarsko, obrtno ali industrijsko uporabo. Ne prevzemamo nobene odgovornosti, če iz- delek uporabljate v gospodarskih, obrtnih ali industrij- skih obratih ter podobnih dejavnostih. Proizvajalec ne jamčimo za poškodbe, ki nastanejo zaradi nestrokovne uporabe ali napačnega upravljanja. Razlaga signalnih besed v navodilih za uporabo m NEVARNOST Signalna beseda za označevanje neposredno grozeče nevarne situacije, zaradi katere pride do smrti ali hudih telesnih poškodb, če se ne prepreči.www.scheppach.com

c) Preprečite nenameren zagon. Zagotovite, da je električno orodje izklopljeno, preden ga boste priklopili na tokovno napajanje in/ali priklju- čili akumulator, ga pobrali ali nosili. Če imate pri nošenju električnega orodja prst na stikalu ali električno orodje vklopljeno priključite na tokovno napajanje, lahko to privede do nesreč. d) Preden boste vklopili električno orodje, odstra- nite orodja za nastavitev ali vijačni ključ.Orodje ali ključ, ki se nahaja v vrtečem se delu naprave, lahko privede do telesnih poškodb. e) Izogibajte se nenaravni telesni drži. Pazite, da stojite varno in da vedno ohranjate ravnotežje. Tako lahko električno orodje v nepričakovanih situ- acijah bolje kontrolirate. f) Nosite primerna oblačila. Ne nosite širokih obla- čil ali nakita. Las, oblačil in rokavic ne približujte premikajočim se delom. Premikajoči se deli lahko zagrabijo ohlapna oblačila, nakit ali dolge lase. g) Če lahko montirate naprave za odsesavanje in lovljenje prahu, zagotovite, da so te priključe- ne in se pravilno uporabljajo.Uporaba naprave za odsesavanje prahu lahko zmanjša nevarnost zaradi prahu. h) Ne bodite prepričani, da se vam nič ne more zgoditi in nikar ne prezrite varnostnih pravil za električna orodja, tudi če ste po večkratni upo- rabi električnega orodja popolnoma samoza- vestni pri njegovi uporabi. Nepazljiva uporaba lahko v delčku sekunde privede do hudih poškodb.

4) Uporaba električnega orodja in ravnanje z njim

a) Ne preobremenite naprave. Za svoje delo uporabite temu namenjeno električno orodje. Z ustreznim električnim orodjem lahko v podanem območju moči delate boljše in varneje. b) Ne uporabljajte električnega orodja, ki ima okvarjeno stikalo. Električno orodje, ki ga ni več mogoče vklopiti ali izklopiti, je nevarno in ga je treba popraviti. c) Izvlecite vtič iz vtičnice in/ali odstranite snem- ljiv akumulator, preden boste nastavili napravo, zamenjali dodatno opremo ali shranili električ- no orodje. S tem previdnostnim ukrepom prepre- čite nenamerni zagon električnega orodja. d) Nerabljena električna orodja hranite izven dose- ga otrok. Osebam, ki niso seznanjene z napravo ali niso prebrali teh navodil, ne pustite uporabljati električnega orodja. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe. Če vas zamotijo, lahko izgubite nadzor nad elek- tričnim orodjem.

2) Električna varnost

a) Priključni vtič električnega orodja se mora pri- legati v vtičnico. Vtiča ni dovoljeno na noben na- čin spreminjati. Adapterskih vtičev ne uporabljajte z električnimi orodji, ki so zaščitno ozemljena. Nespremenjeni vtiči in prilegajoče se vtičnice zmanjšajo tveganje električnega udara. b) Izogibajte se telesnemu stiku z ozemljenimi po- vršinami cevi, gretij, štedilnikov in hladilnikov. Če je vaše telo ozemljeno, obstaja večje tvega- nje električnega udara. c) Električnih orodij ne izpostavljajte dežju ali mo- kroti. Vdor vode v električno orodje poveča tvega- nje električnega udara. d) Kabla ne uporabljajte za nošenje ali obeša- nje električnega orodja ali za vlečenje vtiča iz vtičnice. Kabla ne približujte vročini, olju, ostrim robovom ali premikajočim se delom naprave. Poš- kodovani ali zamotani kabli povečujejo tveganje električnega udara. e) Če z električnim orodjem delate na prostem, uporabljajte samo takšne kabelske podaljške, ki so primerni za zunanje območje. Uporaba podaljševalnega kabla, ki je primeren za zunanje območje, zmanjša tveganje električnega udara. f) Če se ni mogoče izogniti uporabi električnega orodja v vlažnem okolju, uporabite zaščitno stikalo za okvarni tok. Uporaba zaščitnega sti- kala na okvarni tok zmanjša tveganje električnega udara.

a) Bodite pozorni, pazite, kaj delate, in k delu z električnim orodjem pristopite z razumom. Ne uporabljajte električnega orodja, če ste utru- jeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti pri uporabi električnega orodja lahko vodi do resnih telesnih poškodb. b) Nosite osebno zaščitno opremo in vedno za- ščitna očala. Nošenje osebne zaščitne opreme, kot je maska za prah, nedrseči varnostni čevlji, za- ščitna čelada ali zaščita za sluh, odvisno od vrste in uporabe električnega orodja, zmanjša tveganje telesnih poškodb.www.scheppach.com

f) Če pride do blokade vrtalnega orodja, ga nehajte pritiskati navzdol in izklopite električno orodje. Raziščite in odpravite vzrok blokade. Blokada lahko povzroči nepričakovano premikanje obdelo- vanca in poškodbe. g) Nastajanju dolgih vrtalnih ostružkov se izogne- te z rednimi prekinitvami pritiskanja navzdol. Ostri kovinski ostružki se lahko kam zapletejo in povzročijo poškodbe. h) Kadar električno orodje deluje, nikoli ne odstranjujte vrtalnih ostružkov iz območja vr- tanja. Če želite ostružke odstraniti, premaknite vrtalno orodje proč od obdelovanca, električ- no orodje izklopite in počakajte, da se vrtalno orodje zaustavi. Ostružke odstranite s pomo- žnimi sredstvi, kot je ščetka ali kavelj. Stik z vrtečimi deli ali vrtalnimi ostružki lahko povzroči poškodbe.

i) Dovoljeno število vrtljajev vložnega orodja, ki

ima nazivno število vrtljajev, mora biti najmanj tako visoko, kot je najvišje število vrtljajev, ki je navedeno na električnem orodju. Pribor, ki se ne vrti hitreje, kot je dovoljeno, se lahko zlomi in odleti vstran. POZOR: Lasersko Ne glejte v žarek Razred laserja 2 Zaščitite sebe in okolje s primernimi previdnostni- mi ukrepi pred nevarnostmi nesreč!

• V laserski žarek ne glejte neposredno z nezaščite- nimi očmi.

• Nikoli ne glejte neposredno poti laserja.

• Laserski žarek nikoli ne usmerite na odbojne povr- šine in v osebe ali živali. Tudi laserski žarek z malo moči lahko poškoduje oči.

• m PREVIDNO Če uporabljate postopke, ki so drugačni od tukaj opisanih, lahko pride do nevarne izpostavljenosti sevanju.

• Laserskega modula nikoli ne odpirajte. Nepričako- vano lahko pride do izpostavljenosti sevanju.

• Če izdelka ne uporabljate dalj časa, odstranite ba- terije.

• Laserja ne smete zamenjati z laserjem drugega tipa. e) Skrbno negujte električna in vstavitvena orod- ja. Preverite, če gibljivi deli brezhibno delujejo in se ne zatikajo, če so deli zlomljeni ali tako poš- kodovani, da je delovanje električnega orodja omejeno. Pred uporabo električnega orodja je tre- ba popraviti poškodovane dele. Veliko nesreč se zgodi zaradi slabo vzdrževanih električnih orodij. f) Rezalna orodja morajo biti ostra in čista. Skrb- no negovana rezalna orodja z ostrimi rezalnimi robovi se manj zatikajo in jih je mogoče lažje voditi. g) Električno orodje, pribor, vložna orodja itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in opravilo, ki ga je tre- ba izvršiti. Uporaba električnega orodja v namene, za katere ni predvideno, lahko vodi do nevarnih situacij. h) Ročaji in prijemalne površine morajo biti suhe, čiste in brez olja in masti. Spolzki ročaji in spolz- ke prijemalne površine ne omogočajo varnega upravljanja in nadzor električnega orodja v ne- predvidljivih situacijah.

a) Vaše električno orodje sme popravljati samo kvalicirano strokovno osebje in samo z origi- nalnimi nadomestnimi deli. Tako je zagotovlje- no, da električno orodje ostane varno. Varnostni napotki za vrtalnike a) Vrtalnik je treba zavarovati. Nepravilno pritrjen vrtalnik se lahko premika ali prevrne, kar lahko povzroči poškodbe. b) Obdelovanec je treba vpeti ali pritrditi na pod- lago za obdelovanec. Ne vrtajte obdelovancev, ki so premajhni za varno vpetje. Če obdelova- nec držite z roko, lahko pride do poškodb. c) Ne nosite rokavic. Rokavice se lahko zataknejo za vrteče dele ali vrtalne ostružke in povzročijo poškodbe. d) Kadar električno orodje deluje, rok ne približu- jte območju vrtanja. Stik z vrtečimi deli ali vrtal- nimi ostružki lahko povzroči poškodbe. e) Preden vrtalnik primaknete k obdelovancu, se mora vrtalno orodje vrteti. V nasprotnem prime- ru se lahko vrtalno orodje zatakne v obdelovancu in s tem povzroči nepričakovano premikanje obde- lovanca ter poškodbe.www.scheppach.com

• Poškodbe zaradi vstran zalučanih obdelovancev pri nestrokovnem držanju ali vodenju, kot pri delu brez primeža ali omejevala.

• Če ne uporabljajte električnih vodnikov, ki so skladni s predpisi, lahko pride do nevarnosti za zdravje za- radi elektrike.

• Kljub vsem ukrepom lahko še vedno obstajajo neo- čitna preostala tveganja.

• Preostala tveganja lahko minimizirate, če skupaj upoštevate »varnostne napotke« in »namensko upo- rabo« ter navodila za uporabo v celoti.

• Kadar stroj deluje, rok ne smete vstaviti v delovno območje.

• Pred izvajanjem nastavitvenih ali vzdrževalnih del izklopite izdelek in izvlecite omrežni vtič.

Dolžina x širina x višina 235 x 482 x 730 mm Velikost mize 194 x 165 mm Območje obračanja mize - 45 °/0 °/45 ° Območje vrtenja mize 360° Razdalja vpenjalne glave od mize 305 mm Razdalja vpenjalne glave od talne plošče 405 mm ø Steber 48 mm Nastavek za vpenjalno glavo B16 Območje vpenjanja 1,5 – 13 mm Vrtalna globina maks. 50 mm Stopnje števila vrtljajev

• Popravila na laserju lahko opravlja samo proizvaja- lec laserja ali pooblaščen zastopnik. Upoštevajte pravilno omrežno napetost! Pazite, da se omrežna napetost ujema s podatki na ploščici s podatki. Uporabite varnostno vtičnico! Izdelek lahko uporabljate le na vtičnici, ki ima ustrezno nameščen varnostni kontakt. Varnost na delovnem mestu Poskrbite za varen in stabilen položaj stroja. Če je mo- goče, stroj pritrdite na talno ploščo ali delovno mizo. Zaščita pred električnim udarom! Izdelek zaščitite pred vlago. Izdelek ne sme biti niti vla- žen niti ga ne smete uporabljati v vlažnem okolju. Pred vsako uporabo izdelka in omrežnega priključnega voda s stikalom preverite glede poškodb. Izogibajte se stiku telesa z ozemljenimi deli, npr. cevmi, grelnimi telesi itd. Zaščita pred požarom ali eksplozijo! V notranjosti izdelka so elementi, ki se iskrijo. Izdelka ne uporabljajte v bližini vnetljivih tekočin ali plinov. Če teh napotkov ne boste upoštevali, obstaja nevarnost požara ali eksplozije. m OPOZORILO! To električno orodje med delovanjem ustvarja elektromagnetno polje. To polje lahko v dolo- čenih okoliščinah vpliva na aktivne ali pasivne medi- cinske vsadke. Zaradi zmanjšanja nevarnosti resnih ali smrtnih poškodb, osebam z medicinskimi vsadki priporočamo, da se pred uporabo električnega orodja posvetujejo s svojim zdravnikom ali proizvajalcem me- dicinskega vsadka.

6. Preostala tveganja

Električno orodje je izdelano skladno s stanjem tehnike in priznanimi varnostno tehničnimi pravi- li. Kljub temu lahko pride pri delu do pojava preo- stalih tveganj.

• Ogroženost zdravja zaradi vrtečega se orodja pri dolgih laseh in ohlapnih oblačilih. Nosite osebno zaščitno opremo, kot so mrežica za lase in ozko pri- legajoča se oblačila.

• Ogroženost zdravja zaradi letečih ostružkov. Nosite osebno zaščitno opremo in zaščito oči.www.scheppach.com

• Pri naročanju navedite našo številko artikla in tip ter leto izdelave izdelka. m OPOZORILO Izdelek in embalažni material nista otroški igrači! Otroci se ne smejo igrati s plastičnimi vrečkami, folijami in majhnimi deli! Obstaja nevarnost, da jih pogoltnejo in se z njimi zadušijo!

m OPOZORILO Nevarnost poškodbe! Omrežnega vtiča ne vstavljajte v omrežno vtičnico, dokler izdelek ni pripravljen za uporabo. m OPOZORILO Vstavitvena orodja so med uporabo lahko ostra in vroča. Pri rokovanju z orodjem vedno nosite zaščitne rokavice.

osnovno ploščo (1) in jih zategnite z viličastim klju- čem (SW13).

zavarujte s šestkotnim ključem.

ustrezno ozobljenje držala vrtalne mize (2) z zoba- to letvijo (4). Valovna dolžina laserja 650 Nm Moč laserja < 1 mW Pridržujemo si pravico do tehničnih sprememb! *Način delovanja S2, kratkotrajno delovanje Hrup in vibracije m Opozorilo: Hrup ima lahko hude posledice za vaše zdravje. Če hrup stroja prekorači 85 dB, uporabljajte ustrezno zaščito za sluh. Vrednosti hrupa in tresljajev so bile ugotovljene v skladu s standardom EN 62841-1. Karakteristike hrupa Nivo moči zvoka L

≤ 2,5 m/s² Navedena skupna vrednost nihanja in vrednost emisij hrupa sta bili izmerjeni po preizkusnem po- stopku in ju lahko uporabite za primerjavo električ- nega orodja z drugim. Navedeno skupno vrednost emisij hrupa in vrednost nihanja je mogoče uporabiti tudi za začetno oceno obremenitev.

• Preverite, ali so se izdelek in deli pribora poškodo- vali med transportom. V primeru reklamacij morate takoj obvestiti prevoznika. Kasnejših reklamacij ne bomo priznali.

• Po možnosti embalažo shranite do preteka garan- cijskega časa.

m OPOZORILO Za neovirano delo so vse potrebne predhodne nastavi- tve že tovarniško nastavljene. Ne spreminjajte ničesar. Zaradi normalne obrabe orodja so lahko potrebne naknadne nastavitve. m OPOZORILO Vedno najprej odklopite omrežni vtič pred nastav- ljanjem izdelka.

10.1 Nastavljanje povratne vzmeti vretena (sl. 9+9,1)

Mogoče je potrebna nastavitev povratne vzmeti vrete- na, saj se napetost te lahko spremeni, vreteno (33) pa se prehitro ali prepočasi premika nazaj.

1. Za več prostega delovnega prostora vrtalno mizo

2. Delajte na levi strani vrtalnega stroja.

5. Medtem ko je izvijač še v utoru (28), sprostite

8. Če je preveč ohlapno, ponovite korake 3–5. Če je

preveč zategnjeno, ponovite korak 6.

Ko je vreteno (33) v spodnjem položaju, ga ročno zavrtite. Če ugotovite, da je rega prevelika, naredite naslednje:

ravnate rego, pri čemer ne vplivate na premikanje vretena (33) navzgor in navzdol (manjša rega je običajna).

pazite, da je vodilo zobate letve na obroču (7) usmerjeno navzdol. Fiksirajte obroč (7) s prilože- nim navojnim zatičem.

6. Nastavitveni ročaj z mehanizmom za nastavljanje

2. Vreteno (33) vrtalnega stroja poravnajte z vrtalno

9.7 Montaža ročajev (9) na ročico vertikalnega

koničasto vreteno očistite s čisto krpo. Prepričajte se, da na površini ni umazanije. Že najmanjša uma- zanija na površini lahko prepreči neovirano name- stitev zobate vpenjalne glave (23). V tem primeru sveder lahko začne udarjati. Če je stožčasta odprtina v zobati vpenjalni glavi (23) zelo umazana, uporabite čistilo in čisto krpo.

• Vrtalni stroj privijte na izvrtine na osnovni plošči (1), ki je na delovnem pultu, da preprečite, da bi se stroje prevrnil.www.scheppach.com

1. Najprej zaščito za vpenjalno glavo (16) obrnite gor.

trjena. Vpenjanje svedra Nujno pazite, da bo pri zamenjavi orodja odstranjen omrežni vtič. V zobato vpenjalno glavo (23) se lahko vpne samo ci- lindrična orodja z navedenim maksimalnim premerom osi. Uporabljajte samo brezhibno in ostro orodje. Ne uporabljajte orodja, ki ima poškodovan roč oziroma je drugače deformirano oziroma poškodovano. Uporabljajte samo pribor in dodatne naprave, ki so na- vedene v navodilih za uporabo ali jih odobri proizva- jalec.

1. Omrežni vtič vključite v pravilno spojeno omrežno

2. Za vklop izdelka pritisnite tipko »I« na stikalu za

vklop/izklop (24). Izklop

1. Pritisnite tipko »0« na stikalu za vklop/izklop (24),

NAPOTEK: Lestvica kota (19) služi kot orientacija za grobo nastavitev kota. Za zelo natančna dela morate uporabljati primerne kotomere.

1. Odvijte vpenjalni ročaj z mehanizmom za nastav-

da sprožite nastavitveni ročaj mehanizma za nas- tavljanje višine (3).

3. Ponovno zategnite vpenjalni ročaj mehanizma za

na mestu, znova nastavite napetost jermena. POZOR: Vedno uporabite jermenici (38), ki sta si nasproti. Če uporabite jermenici (38) na različni višini, se pogonski jermen (36) uniči. NAPOTEK: Varnostno stikalo Ko želite nastaviti hitrost, morate odpreti pokrov. Za namene preprečevanja nevarnost poškodbe se vrtalni stroj samodejno izklopi s pomočjo varnostnega stikala.

11.7 Namestitev obdelovanca (sl. 15)

• Med mizo in obdelovanec vedno položite podlago (npr. les). Tako preprečite, da bi se hrbtna stran ob- delovanca zdrobila ali odlomila.

• Da bi preprečili nekontrolirano vrtenje podlage, jo naslonite na levo stran stebra (5), kot je prikazano na sliki. m OPOZORILO Če obdelovanec ali podlaga za obdelovanec nista do- volj dolga, ju tesno pritisnite ob mizo, sicer lahko pride do znatnih poškodb. NAPOTEK Za manjše obdelovance, ki jih ni mogoče vpeti na mizo, uporabite strojni primež (pribor).

11.5 Delovne hitrosti

Pri vrtanju pazite na primerno število vrtljajev. To je od- visno od premera svedra in obdelovanca. Spodnji seznam vam bo v pomoč pri izbiri števila vrtlja- jev za različne materiale. Pri navedenih številih vrtljajev gre zgolj za referenčne vrednosti.

Nastavljanje hitrosti in napetosti klinastega jerme- na (sl. 13 in 13.1) m OPOZORILO Pred odpiranjem pokrova vedno izvlecite omrežni vtič. Pred vzdrževanjem in nastavljanjem počakajte, da se stroj popolnoma ustavi (nevarnost poškodbe)! Vrtalni stroj ne sme nikoli delovati z odprtim pokrovom klinastega jer- mena. Nikoli ne posegajte v delujoč klinasti jermen. Pri vašemu vrtalnemu stroju na stojalu lahko nastavlja- te različne hitrosti vretena:

1. Po tem, ko ste izklopili izdelek, lahko odprete za-

ščitni pokrov jermena (14) tako, da odvijete varo- valni vijak (15). Na zaščitnem pokrovu jermena (14) na stroju je navedenih več možnosti za nasta- vitev hitrosti vretena.

Poškodovani električni priključni vodi Na električnih priključnih vodih pogosto nastanejo po- škodbe izolacije. Vzroki za to so lahko:

• Otiščanci, če priključne vode speljete skozi okna ali reže vrat.

• Podaljševalni vodi do 25 m dolžine morajo imeti pre- sek 1,5 mm², čez 25 m dolžine pa najmanj 2,5 mm².

• Omrežni priključek je treba zaščititi z inertno varo- valko 16 A. Način priključitve Y Če je treba zamenjati omrežni priključni vod, mora to izvesti proizvajalec ali njegov zastopnik, da se prepreči tveganja za varnost.

1. Za prevoz izdelka odklopite izdelek iz električnega

ploščo. Izdelka ne dvigujte za zaščitne naprave ali nastavitvene ročice.

3. Pri prevozu izdelka upoštevajte porazdelitev teže:

vanec, da lahko naredite čisti rez. Če je pomik premajhen, obstaja nevarnost, da se sve- der segreje. Pri premočnem pomiku pa obstaja nevarnost, da motor (13) blokira, da klinasti jermen ali sveder zdrsita, da se obdelovanec zrahlja ali pa sveder zlomi. Pri vrtanju v kovino boste mogoče morali sveder hladiti z ustrezno tekočino.

S tem namiznim strojem za vrtanje lahko izvajate tudi grezenje ali centrirno vrtanje. Pri tem upoštevajte, da je treba grezenje izvajati z naj- nižjo hitrostjo, za centrirno vrtanje pa je potrebna višja hitrost.

Upoštevajte, da je treba pri obdelavi lesa uporabljati primerno odsesavanje prahu, ker je lahko lesni prah zdravju škodljiv. Pri vseh delih, kjer se praši, nujno uporabljajte primer- no masko za zaščito pred prahom.

15. Popravilo in naročanje nadome-

stnih delov Po popravilu ali vzdrževanju se prepričajte, da so vsi varnostno relevantni deli nameščeni in v brezhibnem stanju. Dele, ki bi lahko povzročili telesne poškodbe, shranite na drugim osebam in otrokom nedosegljivem mestu. Pozor: Po zakonu o odgovornosti za izdelke ne jam- čimo za poškodbe, ki nastanejo zaradi nestrokovnih popravil ali neuporabe originalnih nadomestnih delov. Pooblastite servisno službo ali pooblaščenega stro- kovnjaka. Enako velja tudi za pribor. Priključki in popravila Priključevanje in popravila električne opreme lahko iz- vajajo samo električarji. V primeru povratnih vprašanj morate navesti naslednje podatke:

• Vrsta toka, ki napaja motor

• Podatki tipske ploščice stroja

• Podatki na tipski ploščici motorja Pomemben napotek v primeru popravila: Ko izdelek vračate v popravilo, upoštevajte, da ga mora- te zaradi varnostnih razlogov na servisno postajo poslati brez olja in bencina Naročanje nadomestnih delov Pri naročanju nadomestnih delov morate navesti nas- lednje podatke:

14. Čiščenje in vzdrževanje

m OPOZORILO Popravila in vzdrževalna dela, ki niso opisana v teh navodilih za uporabo, pustite izvesti samo specializirani delavnici. Uporabljajte samo origi- nalne nadomestne dele. m OPOZORILO Nepravilno čiščenje ali vzdrževanje lahko povzro- či poškodbe! m OPOZORILO Med čiščenjem, popravilom in vzdrževanjem se lahko izdelek nepričakovano zažene, kar povzroči telesne poškodbe in opekline. - Izklopite izdelek. - Izvlecite omrežni vtič. - Počakajte, da se izdelek ohladi. - Odstranite vstavitveno orodje.

14.1 Splošni napotki

• Pred vsako uporabo preverite, ali so na izdelku raz- ločno vidne pomanjkljivosti, kot so ohlapni, obrablje- ni ali poškodovani deli, in ali so vijaki oziroma drugi deli pravilno nameščeni.

• Ne uporabljajte čistil ali topil. Kemične snovi lahko poškodujejo plastične dele izdelka. Izdelka nikoli ne čistite s tekočo vodo.

• Izdelek po vsaki uporabi temeljito očistite.

• Prezračevalne odprtine in površine izdelka očistite z mehko ščetko, čopičem ali krpo.

2. Mast nanesite od zgoraj na vreteno (33) (pod zgor-

3. To os občasno peljite navzgor in navzdol.www.scheppach.com

• Električne in elektronske naprave lahko brezplačno oddate na naslednjih mestih: - Javno-pravna mesta za odstranjevanje odpadkov oz. zbirna mesta (npr. komunalna podjetja) - Prodajna mesta električnih naprav (stacionarna in spletna), če so trgovci zavezani k prevzemanju starih naprav ali to ponujajo brezplačno. - Do tri stare električne naprave na vrsto naprave, z dolžino stranice največ 25 centimetrov, lahko brez predhodnega nakupa nove naprave od pro- izvajalca oddate pri njem ali na drugem pooblaš- čenem zbirnem mestu v vaši bližini. - Ostale proizvajalčeve in trgovčeve dodatne po- goje za prevzem najdete pri posamezni servisni službi.

• Če proizvajalec dostavi novo električno napravo v zasebno gospodinjstvo, lahko končni uporabnik na zahtevo naroči brezplačen prevzem stare električne naprave. Povežite se s servisno službo proizvajalca.

• Te izjave veljajo le za naprave, ki so nameščene in prodane v državah Evropske unije in so predmet evropske direktive 2012/19/EU. V državah izven ob- močja Evropske unije lahko veljajo drugačna določi- la za odstranjevanje starih električnih in elektronskih naprav med odpadke. Informacije o servisu Upoštevajte, da so pri tem izdelku sledeči deli podvrže- ni obrabi, ki izhaja iz uporabe, ali naravni obrabi oz. so sledeči deli potrebni kot potrošni material. Obrabni deli*: Ogljene ščetke, klinasti jermen, baterije, sveder

• Pokrijte električno orodje, da ga zaščitite pred pra- hom ali vlago.

• Navodila za uporabo shranjujte skupaj z električnim orodjem.

17. Odlaganje med odpadke in reciklaža

Napotki za embalažo Embalažne materiale je mogoče reciklirati. Embalažo zavrzite oko- lju prijazno. Napotki glede zakona o električnih in elektronskih napravah Stare električne in elektronske naprave ne sodijo med gospodinjske, pač pa jih morate zavreči oz. oddati na zbirno mesto ločeno!

• Stare baterije in akumulatorje, ki niso ksno vgrajeni v staro napravo, je treba pred oddajo na zbirno mes- to odstraniti brez uničenja komponent! Navodila za njihovo odstranjevanje ureja zakon o baterijah.

• Lastnik oz. uporabnik električnih in elektronskih naprav je zakonsko zavezan, da stare naprave po njihovi uporabi odda.

• Končni uporabnik nosi odgovornost za brisanje svojih osebnih podatkov na stari napravi, ki jo želi zavreči!

18. Pomoč pri motnjah

OPOZORILO: Pred iskanjem napak vedno izklopite stroj in izvlecite omrežni vtič iz vtičnice. Motnja Morebiten vzrok Ukrep Os se prehitro ali počasi premika v izhodni položaj Nepravilna nastavitev napetosti vzmeti Nastavite napetost; glejte »Nastavljanje povra- tne vzmeti vretena« Vpenjalna glava se navkljub večkratnemu za- tegovanju vedno zrahlja z vretena Na vretenu ali notranji strani vpenjalne glave je umazanija, maščoba ali olje Z gospodinjskim čistilom očistite površino vretena in zobate vpenjalne glave; glejte »Mon- taža zobate vpenjalne glave« Med delovanjem se poja- vlja močan hrup Napačno nastavljena napetost klinastega jermena Ponovno nastavite napetost klinastega jerme- na; glejte »Nastavljanje hitrosti in napetosti klinastega jermena« Vreteno je presuho Preizkusite vreteno; glejte »Vzdrževanje« Jermenica vretena je zrahljana Preverite, ali so matice na jermenici ustrezno pritrjene in jih po potrebi zategnite Jermenica motorja je zrahljana Zategnite nastavitveni vijak na jermenici na motorju Ob izvleku svedra iz lesa se ta drobi Pod obdelovancem ni primerne podlage Uporabite ustrezno podlago; glejte »Namesti- tev obdelovanca« Obdelovanec se iztrga iz roke Pod obdelovancem ni primerne podlage Položite podlago pod obdelovanec Obdelovanec ni dovolj pritrjen Pritrdite obdelovanec Sveder izžari Napačna hitrost. Spremenite hitrost; glejte »Nastavljanje hitrosti in napetosti klinastega jermena« Iz izvrtine ni ostružkov Sveder redno izvlecite iz izvrtine, da spodbudi- te izhajanje ostružkov Top sveder Nabrusite sveder Premajhen pomik Povečajte pomik Sveder uhaja ali luknja ni okrogla Trde točke v lesu Nabrusite sveder Dolžina in kot svedra sta različna Nabrusite sveder Sveder je skrivljen. Zamenjajte sveder Sveder se zatakne v obdelovancu Obdelovanec in sveder imata robo- ve ali pa je pomik premočan Postavite nekaj pod obdelovanec ali ga pritrdi- te; glejte »Namestitev obdelovanca« Nezadostna napetost klinastega jermena Nastavite napetost klinastega jermena; glejte »Nastavljanje hitrosti in napetosti klinastega jermena« Prekomerno tresenje svedra Upognjen sveder Uporabite raven sveder Prekomerna obraba ležaja vretena Zamenjajte ležaj vretena Sveder ni vpet v sredini vpenjalne glave Preverite centriranje; glejte »Vpenjanje svedra« Vpenjalna glava ni pravilno pritr- jena. Pravilno namestite vpenjalno glavo, glejte »Ravnanje z zobato vpenjalno glavo«www.scheppach.com

26. Ključ za steznu glavu

2) Električna sigurnost

1. Gurnite zupčastu letvu (4) u žleb držača stola za
