BRUKSANVISNING DP16SL SCHEPPACH

BordboremaskinOversettelse av den originale brukerveiledningen

11.4 Hantering av kuggchucken (23)

2. Sæt håndsvinget (21) på håndsvingsholderen, og

skal have et slør på ca. 13 mm, når man presser den sammen på midten.

14. Rengøring og vedligeholdelse

17. Bortska󰀨else og genanvendelse

Forklaring av symbolene på produktet Bruken av symboler i denne håndboken er ment å gjøre deg oppmerksom på potensielle risikoer. Sikkerhetssym- bolene og forklaringene som følger med dem må bli forstått. Advarslene i seg selv eliminerer ingen risikoer og kan ikke erstatte riktige ulykkesforebyggende tiltak. Advarsel - Ved ignorering er det livsfare, fare for personskader eller skade av verktøyet! Advarsel - Les brukerveiledning for å redusere risikoen for personskader. Bruk vernebrille. Gnister som oppstår under arbeidet eller splinter, spon og støv som kommer ut av produktet, kan forårsake redusert sikt. Bruk hørselsvern. Innvirkningen av støy kan føre til hørselstap. Bruk støvvernemaske. Ved bearbeiding av tre og andre materialer, kan det oppstå helseska- delig støv. Materiale som inneholder asbest skal ikke bearbeides! Ikke ha langt hår åpent. Bruk et hårnett. Ikke bruk hansker under drift. Obs! Laserstråling Produktet tilsvarer de aktuelle europeiske direktivene. Dette produktet er i samsvar med gjeldende serbiske retningslinjer.www.scheppach.com

21. Klemmespak for høydejustering

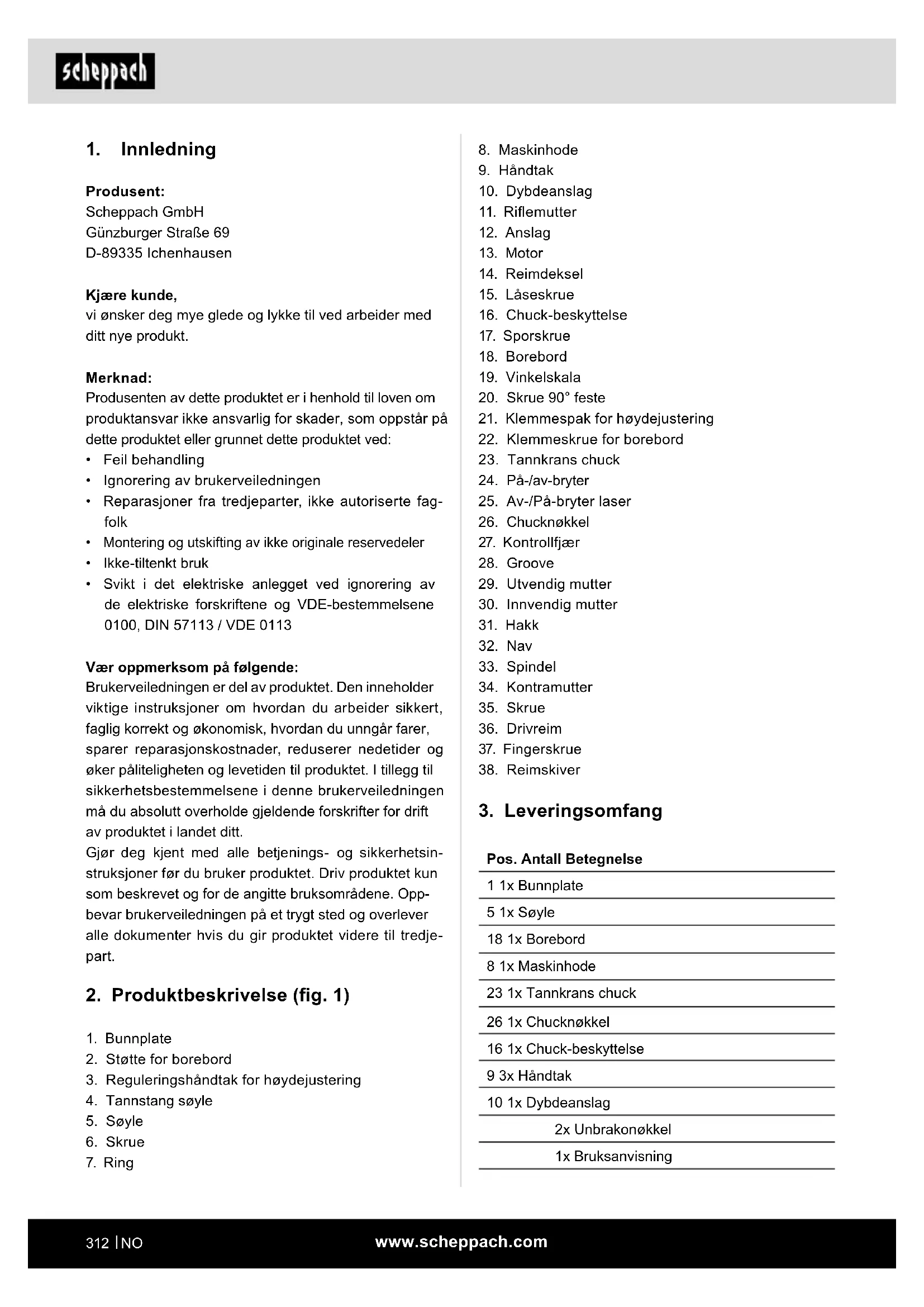

• Ignorering av brukerveiledningen

• Reparasjoner fra tredjeparter, ikke autoriserte fag- folk

• Montering og utskifting av ikke originale reservedeler

• Svikt i det elektriske anlegget ved ignorering av de elektriske forskriftene og VDE-bestemmelsene 0100, DIN 57113 / VDE 0113 Vær oppmerksom på følgende: Brukerveiledningen er del av produktet. Den inneholder viktige instruksjoner om hvordan du arbeider sikkert, faglig korrekt og økonomisk, hvordan du unngår farer, sparer reparasjonskostnader, reduserer nedetider og øker påliteligheten og levetiden til produktet. I tillegg til sikkerhetsbestemmelsene i denne brukerveiledningen må du absolutt overholde gjeldende forskrifter for drift av produktet i landet ditt. Gjør deg kjent med alle betjenings- og sikkerhetsin- struksjoner før du bruker produktet. Driv produktet kun som beskrevet og for de angitte bruksområdene. Opp- bevar brukerveiledningen på et trygt sted og overlever alle dokumenter hvis du gir produktet videre til tredje- part.

2. Støtte for borebord

3. Reguleringshåndtak for høydejustering

m ADVARSEL Signalord for å indikere en mulig farlig situasjon som, hvis den ikke unngås, kan føre til død eller alvorlig personskade. m FORSIKTIG Signalord for å indikere en potensielt farlig situasjon som, hvis den ikke unngås, kan føre til mindre eller moderat personskade. OBS Signalord for å indikere en mulig farlig situasjon som, hvis den ikke unngås, kan føre til materielle skader på produktet eller eiendom/eiendeler.

5. Generelle sikkerhetsinstruksjoner

Generelle sikkerhetsinstruksjoner for elektroverktøy m ADVARSEL! Les alle sikkerhetsinstruksjoner, anvisninger, illustrasjoner og tekniske data, som er vedlagt el-verktøyet. Unnlatelse av å overholde de påfølgende anvisningene kan føre til elektrisk støt, brann og/eller alvorlige personskader. Oppbevar alle sikkerhetsinstruksjoner og anvis- ninger for framtiden. Begrepet "El-verktøy" som brukes i sikkerhetsin- struksjonene gjelder for strømdrevne el-verktøy (med strømledning) eller batteridrevne el-verktøy (uten strømledning).

1) Sikkerhet på arbeidsplassen

Bordboremaskinen er konsipert for boring av metall, plast, tre og lignende materialer, og skal kun benyttes i private husholdninger. Matvarer og helsefarlige materialer skal ikke bearbei- des med maskinen. Chucken er kun ment for bruk med bor og verktøy med en diameter hos skaftet på 1,5 - 13 mm og sylindrisk verktøyskaft. Utover dette kan det også benyttes verk- tøy med kjegleskaft. Produktet er beregnet for bruk av voksne. Produktet skal ikke brukes av personer under 16 år. Ungdommer over 16 år skal kun bruke dette produktet under oppsyn. Produktet skal bare benyttes iht. dets formål. Enhver annen bruk som går utover dette er ikke forskrifts- messig. Brukeren/operatøren, og ikke produsenten, er ansvarlig for materielle skader eller personskader av enhver art som forårsakes av dette. Det å følge sikkerhetsinstruksjonene, montasjeanvis- ningen og brukerveiledningen er også en del av for- skriftsmessig bruk. Personer som bruker og vedlikeholder produktet, må kjenne godt til det og være orientert om mulige farer. Foretas det endringer på produktet, påtar ikke produ- senten seg noe ansvar for skader som kan oppstå som følge av dette. Produktet bare brukes med originaldeler og originaltil- behør fra produsenten. Sikkerhets-, arbeids- og vedlikeholdsforskriftene til produsenten og målene som er spesisert i de tekniske dataene, må overholdes. Vennligst merk at våre produkter forskriftsmessig sett ikke ble konstruert for bruk innen handel, håndverk og industri. Vi påtar oss intet garantiansvar dersom pro- duktet benyttes innen handel, håndverk eller industri, eller ved likestilte aktiviteter. Produsenten er ikke ansvarlig for skader, som forårsa- kes grunnet feil bruk eller feil betjening. Forklaring av signalordene i brukerveiledningen m FARE Signalord for å indikere en overhengende farlig situasjon som, hvis den ikke unngås, vil resultere i død eller alvorlig personskade.www.scheppach.com

d) Fjern innstillingsverktøy eller skrunøkler, før du slår på elektroverktøyet. Et verktøy eller en nøkkel, som benner seg i en dreiende maskindel, kan føre til personskader. e) Unngå unormal kroppsholdning. Sørg for sik- kert fotfeste og hold alltid likevekten. Slik kan du i uventede situasjoner bedre kontrollere el-verk- tøyet. f) Bruk egnede klær. Du skal ikke benytte vide klær eller smykker. Sørg for at hår, klær og han- sker holdes unna bevegelige deler. Løstsittende klær, smykker eller langt hår kan hektes fast i be- vegelige deler. g) Hvis det er mulig å montere støvavtrekks- og -oppsamlingsinnretninger, må du forsikre deg om at det er tilkoblet og brukes på riktig måte. Bruk av et støvavtrekk kan redusere støvrelaterte farer. h) Men du må ikke føle deg for sikker, og ikke heve deg selv over sikkerhetsreglene for el-verk- tøy, selv om du etter hyppig bruk er kjent med el-verktøyet. Uaktsom handling kan i løpet av et brøkdels sekund føre til alvorlige personskader.

4) Bruk og behandling av el-verktøyet

a) Overbelast ikke apparatet. Bruk et el-verktøy som er egnet for arbeidet som skal utføres. Med passende el-verktøy arbeider du bedre og sikrere i det angitte e󰀨ektområdet. b) Ikke bruk el-verktøy, som har defekt bryter. El-verktøy, som ikke lenger kan slås på eller av, er farlig og må repareres. c) Trekk støpselet ut av stikkontakten og/eller fjern det avtakbare batteriet, før du foretar inn- stillinger på apparatet, skifter deler til bruks- verktøyet som brukes eller legger bort el-verk- tøyet. Denne forholdsregelen hindrer utilsiktet start av elektroverktøyet. d) El-verktøy som ikke er i bruk, må oppbevares utenfor rekkevidden til barn. Ikke la personer bruke el-verktøyet, som ikke er kjent med det eller ikke har lest disse anvisningene. El-verktøy er far- lige, når de brukes av uerfarne personer. e) El-verktøy og bruksverktøy som brukes krever nøye pleie. Kontroller om bevegelige deler funge- rer feilfritt og ikke klemmer, om deler er brukket eller ødelagt, slik at funksjonen til elektroverktøyet er redusert. Sørg for at skadde deler repareres før el-verktøyet brukes. Mange ulykker skyldes dårlig vedlikeholdt el-verktøy.

2) Elektrisk sikkerhet

a) Tilkoblingspluggen til el-verktøyet må passe inn i stikkontakten. Støpselet må på ingen måter endres. Ikke bruk adapterplugger sammen med jordet el-verktøy. Uendrede støpsler og passende stikkontakter reduserer risikoen for elektrisk støt. b) Unngå kroppskontakt med jordete overater til f.eks. rør, radiatorer, ovner og kjøleskap. Det be- står en økt risiko for elektrisk støt, når din kropp er jordet. c) Hold el-verktøy unna regn og fuktighet. Hvis det kommer inn vann i et el-verktøy øker dette faren for elektrisk støt. d) Ikke misbruk kabelen til å bære elektroverktøyet, til å henge opp eller å trekke ut støpselet fra stik- kontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige apparatdeler. Skadde eller sammenviklede kabler øker risikoen for elektrisk støt. e) Når du arbeider med et el-verktøy utendørs, må du kun bruke skjøteledninger, som også er eg- net for utendørs bruk. Bruken av en forlengelse- skabel som er egnet for utendørs bruk reduserer risikoen for elektrisk støt. f) Hvis det ikke er mulig å unngå drift av elektro- verktøyet i fuktig omgivelse, må du bruke en jordfeilbryter. Bruk av en feilstrømbryter reduse- rer faren for elektrisk støt.

3) Sikkerhet til personer

a) Vær oppmerksom, pass på hva du holder på med, og gå fornuftig frem ved arbeid med et el-verktøy. Ikke bruk el-verktøy når du er trett eller er påvirket av narkotika, alkohol eller med- ikamenter. Ett øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige per- sonskader. b) Bruk personlig verneutstyr og alltid vernebriller. Bruk av personlig verneutstyr, som støvmaske, skli- sikre vernesko, sikkerhetshjelm eller hørselsvern, alt etter type og bruk av elektroverktøyet, reduserer faren for personskader. c) Unngå utilsiktet idriftsettelse. Forsikre deg om at el-verktøyet er slått av, før du kobler det til på strømforsyningen og/eller batteriet, samt løfter eller bærer det. Hvis du har ngeren på bryteren mens du bærer elektroverktøyet eller kobler elek- troverktøyet til strømforsyningen mens det er slått på, kan dette føre til ulykker.www.scheppach.com

h) Du må aldri fjerne boreis fra boreområdet, mens el-verktøyet er i gang. For å fjerne spon, beveg boreverktøyet bort fra arbeidsstykket, slå av el-verktøyet og vent til boreverktøyet stopper. Bruk hjelpemidler som en børste eller krok for å fjerne isene. Kontakt med roterende deler eller borespon kan føre til personskader.

i) Det tillatte turtallet til bruksverktøy med mer-

keturtall må være minst like høyt som det mak- simale turtallet som er angitt på el-verktøyet. Tilbehør, som roterer raskere enn hva som er til- latt, kan brekke og slynges rundt. OBS: Laserstråling Ikke se inn i strålen Laserklasse 2 Beskytt deg selv og omgivelsene mot ulykkesfarer gjennom egnede sikkerhetstiltak!

• m FORSIKTIG Hvis det gjøres noe annet enn det som er angitt her, kan det føre til farlig strålingseksponering.

• Reparasjoner på laseren skal kun gjennomføres av laserens produsent eller et autorisert verksted. Sørg for riktig nettspenning! Påse at nettspenningen stemmer overens med opplys- ningene på typeskiltet. Bruk en stikkontakt med beskyttelseskontakt! Produktet bare benyttes i en stikkontakt med forskrifts- messig installert beskyttelseskontakt. f) Skjæreverktøy skal holdes skarpe og rene. Kor- rekt pleide skjæreverktøy med skarpe skjære- kanter er mindre utsatt for fastsetting og lettere å føre. g) El-verktøy, tilbehør, bruksverktøy osv. skal bru- kes tilsvarende disse anvisningene. Derved må du ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av el-verktøy til andre formål enn det som regnes som tiltenkt bruk kan føre til farlige situasjoner. h) Sørg for at håndtak og håndtaksater holdes tørre, rene og fri for olje og fett. Glatte håndtak og håndtaksater tillater ikke sikker betjening og styring av el-verktøyet i uforutsigbare situasjoner.

a) El-verktøyet skal kun repareres av kvalisert fagpersonell og kun med original-reservede- ler. Dermed sikres det, at sikkerheten til el-verk- tøyet opprettholdes. Sikkerhetsinstruksjoner for boremaskiner a) Boremaskinen må sikres. En boremaskin som ikke er riktig festet kan bevege seg eller velte og forårsake personskader. b) Arbeidsstykket må klemmes fast eller festet på arbeidsstykkeholderen. Ikke bor i arbeids- stykker som er for små til å klemmes fast. Å holde arbeidsstykket for hånd kan forårsake per- sonskader. c) Ikke bruk hansker. Hansker kan sette seg fast i roterende deler eller borespon og forårsake per- sonskader. d) Hold hendene dine unna boreområdet mens el-verktøyet er i gang. Kontakt med roterende de- ler eller borespon kan føre til personskader. e) Boreverktøyet må rotere før du fører det inntil arbeidsstykket. Hvis ikke kan boreverktøyet set- te seg fast i arbeidsstykket og forårsake uventet bevegelse av arbeidsstykket og personskader. f) Hvis boreverktøyet blokkerer, slutt å trykke ned og slå av el-verktøyet. Undersøk og fjern årsa- ken for blokkering. Blokkering kan føre til uventet bevegelse av arbeidsstykket og personskader. g) Unngå lange borespon ved å regelmessig avbryte det nedadgående trykket. Skarpe me- tallspon kan sette seg fast og forårsake person- skader.www.scheppach.com

• Unngå tilfeldig igangsetting av maskinen: når plug- gen settes inn i stikkontakten må strømknappen ikke trykkes.

• Bruk verktøyet som anbefales i denne manualen. På denne måten oppnår du at boremaskinen gir optimal ytelse.

2430 1/min Motor 230V / 50Hz Motorytelse 550 W Driftsmodus S2 10min Kabellengde 1830 mm Vekt 22 kg Laserklasse 2 Bølgelengde laser 650 Nm E󰀨ekt laser < 1 mW Med forbehold om tekniske endringer *Driftsmodus S2, korttidsdrift Sikkerhet på arbeidsplassen Sørg for at maskinen står trygt og stabilt. Såfremt mulig skal maskinen festes på en bunnplate eller en arbeids- benk. Vern mot elektriske støt! Beskytt produktet mot fuktighet. Produktet skal verken være fuktig eller benyttes i fuktige omgivelser. Før hver bruk skal du sjekke om det er noen skader på produktet eller strømledningen med støpsel. Unngå at kroppen kommer i berøring med deler som er jordet, f.eks. rør, varmeelementer, osv. Beskyttelse mot brann eller eksplosjon! På innsiden av produktet benner det seg komponen- ter som danner gnister. Du skal ikke benytte produk- tet i nærheten av brennbare væsker eller gasser. Ved manglende overholdelse er det fare for brann eller ek- splosjon. m ADVARSEL! Under drift danner dette el-verktøyet et elektromagnetisk felt. Dette feltet kan under visse omstendigheter skade aktive eller passive medisinske implantater. For å redusere faren for alvorlige eller dø- delige farer anbefaler vi at personer med medisinske implantater forhører seg med legen sin eller produsen- ten av implantatet før elektroverktøyet betjenes.

6. Resterende risikoer

El-verktøyet er konstruert og bygget i henhold til nyeste tekniske standarder og anerkjente sikker- hetstekniske regler. Likevel kan det oppstå enkelte restfarer ved arbeidet.

• Langt hår og løse klær medfører helsefare som følge av roterende verktøy. Benytt personlig verneutstyr som hårnett og tettsittende klær.

• Spon som yr rundt utgjør en helsefare. Personlig verneutstyr som øyebeskyttelse skal benyttes.

• Fare for skader dersom arbeidsstykker slenges vekk som følge av upassende støtte eller føring, som det å arbeide uten skrustikke eller anslag.

• Helsefare som følge av strøm dersom det ikke be- nyttes forskriftsmessige ledninger til strømtilkobling.

• Dessuten kan det, på tross av alle forholdsregler som tre󰀨es, nnes muligheter for ikke-åpenbare restfarer.

• Restfarer kan minimeres dersom «Sikkerhetsin- struksjoner» og «Tiltenkt bruk» samt brukerveiled- ningen i helhet følges.www.scheppach.com

m ADVARSEL Fare for personskader! Sett strømpluggen først inn i stikkontakten, når produk- tet er klargjort for bruk. m ADVARSEL Bruksverktøy kan være skarpe og bli varme under bruk. Bruk alltid vernehansker når du håndterer bruksverktøy.

9.1 Montering av søyle (5) og bunnplate (1) (g. 2)

1. Sett bunnplaten (1) på gulvet eller på arbeidsbenken.

2. Sett søylen (5) slik på bunnplaten (1) at hullene til

søylen (5) er symmetriske med hullene i bunnpla- ten (1).

3. Skru inn de tre skruene (6) for å feste søylen (5) i

bunnplaten (1), og stram disse med en fastnøkkel (SW13).

9.2 Fjerning av tannstangen (4) (g. 3)

9.3 Formontering av støtte for borebord

1. Skyv veivholderen (22) innenfra gjennom hullet til

støtten for borebordet (2).

2. Stikk inn håndsveiven (21) på veivholderen og sik-

re håndsveiven (3) med unbrakonøkkelen.

9.4 Montering av støtte for borebord (2) (g. 4)

1. Stikk tannstangen (4) inn i sporet til støtten for bo-

2. Plasser tannstangen (4) midt på i forhold til støtten

3. Ved sammenføringen av tannstangen (4) i sporet

skal du påse at støtten for borebordet (2) har kor- rekt fortanning med tannstangen (4).

4. Sett nå støtten for borebordet (2) sammen med tann-

Påse i den forbindelse at føringen til tannstangen på ringen (7) peker nedover. Fest ringen (7) ved å stramme den integrerte stoppskruen. Støy og vibrasjon m Advarsel: Støy kan ha en alvorlig innvirkning på helsen din. Hvis maskinstøyen overstiger 85 dB, må du bruke et egnet hørselsvern. Støy- og vibrasjonsverdier ble beregnet tilsvarende EN 62841-1. Støyverdier Lyde󰀨ektnivå L

69 dB Usikkerhet K wA/pA 3 dB Vibrasjonsverdier (hånd-arm-sving) Vibrasjon a

≤ 2,5 m/s² Den angitte totale vibrasjonsverdien og den totale støyemisjonsverdien er blitt målt iht. en standardisert testmetode og kan brukes for sammenligning av et el-verktøy med et annet. De angitte støyemisjonsverdiene og den angitte tota- le vibrasjonsverdien kan også benyttes til en foreløpig vurdering av belastningen.

• Åpne emballasjen og ta produktet forsiktig ut.

• Kontroller produktet og tilbehørsdeler for trans- portskader. Ved anmerkninger skal distributøren informeres umiddelbart. Senere reklamasjoner vil ikke bli godtatt.

• Hvis det er mulig, bør du bevare emballasjen til ga- rantiperioden er over.

• Gjør deg kjent med produktet ved hjelp av bruksan- visningen før du tar det i bruk.

• Når det gjelder tilbehør, slitasje- og reservedeler, skal du kun bruke originaldeler. Reservedeler får du hos din fagforhandler.

m ADVARSEL Alle forhåndsinnstillinger som er påkrevd for å sikre at boremaskinen fungerer plettfritt er allerede foretatt på fabrikken. Ikke foreta noen modiseringer. Normal slitasje og bruk av verktøyet kan gjøre det på- krevd med justeringer i etterkant. m ADVARSEL Trekk alltid ut strømpluggen før du foretar innstil- linger på produktet.

10.1 Innstilling av spindelreturfjæren (bilde 9+9.1)

Det kan være påkrevd å stille inn spindelens returfjær, fordi spenningen dens har endret seg, og spindelen (33) derfor kjøres for raskt eller for langsomt.

1. For mer plass under arbeidet senker du borebor-

og hold dette på plass.

du løsne de innvendige mutrene (30) inntil hakket (31) løsner fra navet (32). OBS: Fjæren står under spenning!

6. Drei forsiktig kontrollfjæren (27) mot urviseren med

skrujernet, inntil sporet (28) kan trykkes inn i navet (32).

7. Senk spindelen (33) til den laveste posisjonen og

hold kontrollfjæren (27) på plass. Når spindelen (33) beveger seg opp og ned slik du ønsker kan du stramme mutrene på innsiden (30) igjen.

8. Dersom de er for løse gjentar du trinn 3-5. Dersom de

er for stramme utføres trinn 6 i omvendt rekkefølge.

10. MERKNAD: Ikke drei for mye og ikke begrens be-

vegelsen til spindelen (33)!

10.2 Spindelens aksiale klaring (33) (g. 10)

Når spindelen (33) benner seg i den nedre posisjo- nen, dreier du denne for hånd. Dersom du skulle opp- daget at klaringen er for stor, går du frem som følger:

1. Løsne kontramutteren (34).

2. Drei skruen (35) med urviseren for å utjevne kla-

ringen, uten å begrense spindelens (33) bevegelse opp og ned (en moderat klaring er normalt).

3. Trekk kontramutteren (34) godt til igjen.

6. Stikk justeringshåndtaket for høydejusteringen (3)

på skaftet til støtten for borebordet (2), og sikre dette med en stoppskrue

9.5 Montering av maskinhode (8) og søyle (5) (g. 5)

(18) og bunnplaten (1) i dekning.

3. Trekk godt til de to stoppskruene, som benner

seg på siden av maskinhodet (8). Hertil bruker du en unbrakonøkkel (NB4).

9.6 Montering av chuck-beskyttelsen (16) (g. 6)

9.7 Montering av håndtakene (9) på sveiven til det

vertikale drevet (g. 7)

• Skru fast håndtakene (9) i gjengen til spindelnavet.

9.8 Montering av tannkrans-chuck (23) (g. 8)

1. Du skal rengjøre det koniske hullet i tannkrans-chu-

cken (23) og spindelkonusen med en ren klut. For- sikre deg om at det ikke er ere smusspartikler som sitter fast på overaten. Som følge av en minimal mengde forurensning på en av overatene hindres feilfritt feste av tannkrans-chuck (23). Derigjennom kan det forekomme slag fra boret. Dersom det koniske hullet i tannkrans-chucken (23) er veldig skittent skal du benytte et rengjø- ringsmiddel på en ren klut.

2. Skyv tannkrans-chuck (23) så langt som mulig på

mot urviseren (sett ovenfra) og åpne klemmene til tannkrans-chucken (23).

9.9 Montering av søyleboremaskinen på arbeids-

11.4 Håndtering av tannkrans-chuck (23)

Bordboremaskinen er utstyrt med en tannkrans-chuck (23). For å sette inn et bor, gjør du som følger:

1. Vipp først og fremst chuck-beskyttelsen (16) opp-

4. Trekk chuck-nøkkelen (26) av igjen.

5. Pass på at verktøyene som spennes inn sitter fast.

Fastspenning av boret Du må absolutt påse at strømpluggen er trukket ut ved skifte av verktøy. I tannkrans-chucken (23) skal det kun spennes sylin- driske verktøy med den angitte maksimale skaftdia- meteren. Bruk kun feilfritt og skarpt verktøy. Ikke bruk verktøy som er skadet på skaftet eller på annen måte er deformert eller skadet. Bruk kun tilbehør og tilleggsutstyr som er ført opp i bru- kerveiledningen eller er godkjent av produsenten.

1. Stikk boret så dypt inn i tannkrans-chucken (23)

at klemmene til chucken kan gripe optimalt. (Hos små bor skal du påse at klemmene ikke berører spiralene hos boret).

2. Sørg for at drillen sitter på midten i tannkrans-chu-

11.5 Arbeidshastigheter

Pass på riktig turtall når du borer. Dette er avhengig av borets diameter og materialet. Nedenfor oppført liste hjelper deg ved valg av turtall for forskjellige materialer.

m ADVARSEL Før idriftsetting må produktet monteres komplett! m ADVARSEL Fare for personskader! Sett strømpluggen først inn i stikkontakten, når produk- tet er klargjort for bruk. m ADVARSEL Dersom du ikke er kjent med denne typen av maskiner, skal du innhente råd fra en fagmann. Du bør i hvert fall lese og forstå bruksanvisningen og sikkerhetsinforma- sjonen før du arbeider med dette produktet.

11.1 På-/av-bryter (24)

1. Stikk strømpluggen i en forskriftsmessig beskyttet

2. Trykk tasten «I» til på-/av-bryteren (24) for å slå

på produktet. Utkobling

1. Trykk tasten «0» til på av-/på-bryteren (24) for å

MERKNAD: Vinkelskalaen (19) er kun ment til orien- tering for grov vinkelinnstilling. Ved presisjonsarbeider skal det benyttes egnede vinkelmålere.

1. For å kunne sette borebordet (18) i den hellende

posisjonen, løsner du klemskruen (22) med en fast- nøkkel SW19 og fjerner skruen (20) ved hjelp av en fastnøkkel SW10, som benyttes til 90° ksering.

2. Bruk vinkelskalaen (19) for innstilling av ønsket

3. Trekk klemskruen (22) godt til igjen.

11.3 Innstilling av bordhøyden (g. 11 +12)

1. Løsne fastspenningen til høydejusteringen (21).

2. Still inn borebordet (18) på ønsket høyde ved å dreie

på justeringshåndtaket for høydejusteringen (3).

3. Trekk fastspenningen til høydejusteringen (21)

godt til igjen. MERKNAD: Vi anbefaler at bordets høyde stilles inn slik at borets tupp er like over arbeidsstykket.www.scheppach.com

må du etterjustere reimspenningen. OBS: Du må alltid kun bruke remskivene (38) som ligger overfor hverandre. Hvis du bruker reimskiver (38) på forskjellig høyde, ødelegges drivreimen (36). MERKNAD: Sikkerhetsbryter Hvis du ønsker å stille inn hastigheten må du åpne dekslet. For å unngå skadefare vil boremaskinen auto- matisk bli slått av med sikkerhetsbryteren.

11.6 Dybdeanslag (10) (g. 14)

MERKNAD: Med strammeinnretningen i den øverste posisjonen skal tuppen av boret kun være litt over arbeidsstykkets overside. Dybdeanslaget (10) gjør det mulig å begrense bore- dybden:

11.7 Posisjonere arbeidsstykket (g. 15)

• Legg alltid et underlag (A) (f.eks. trestykke) mellom bord og arbeidsstykke. Slik forhindres det at baksi- den av arbeidsstykket splittes eller brytes gjennom når det bores.

• For å unngå at underlaget roterer med på ukontrol- lert vis skal det lenes mot søylens venstre side av søylen (5), slik det er avbildet. m ADVARSEL Dersom arbeidsstykket eller underlaget her ikke skulle være langt nok, så strammer du det fast på bordet, el- lers kan det forekomme betydelige skader. MERKNAD For mindre arbeidsstykker, som ikke kan strammes på bordet, benytter du maskinens skrustikke (tilbehør). Skruestikken må strammes eller skrus fast på bordet for å unngå skader som følge av roterende arbeidsstyk- ker eller skruestikken, samt ødeleggelser på verktøyet.

11.8 Boring av et hull

1. Du markerer stedet som skal bores på arbeids-

Innstilling av hastighet og kilereimspenning (g. 13 og 13.1) m ADVARSEL Før dekslet åpnes skal alltid støpslet trekkes ut. Før vedlikeholdsarbeider og innstillinger utføres skal du alltid vente til maskinen kommer til fullstendig stillstand (skadefare)! La aldri boremaskinen løpe med åpnet deksel foran kilereimen. Grip aldri inn i kilereimen når den er i gang. Du kan stille inn ulike spindelhastigheter på din stativ- baserte boremaskin:

1. Når du har slått av produktet kan du åpne reimdek-

selet (14) ved å løsne låseskruen (15). På reimdek- selet (14) til maskinen er samtlige innstillingsmulig- heter for spindelhastigheten oppført.

2. Avlast drivreimen (36) på høyre side av maskin-

hodet (8) ved å løsne ngerskruen (37). Dra moto- rens (13) høyre side litt i retning av spindelen (33) for å avlaste drivreimen (36) litt

3. Legg drivreimen (36) rundt den tilsvarende reim-

4. Trykk motorens (13) høyre side bakover for å

stramme drivreimen (36) igjen.

5. Trekk igjen til ngerskruen (37). Drivreimen (36)

skal ha omtrent 13 mm klaring når man trykker den sammen på midten.www.scheppach.com

• Skader på isoleringen fordi den ble revet ut av stik- kontakten i veggen.

• Skjøteledninger skal ha et tverrsnitt på 1,5 kvadrat- millimeter ved lengder opptil 25 m, og ved over 25 m lengde minst 2,5 kvadratmillimeter.

• Strømtilkoblingen sikres tregt med 16 A. Tilkoblingstype Y Hvis utskifting av nettilkoblingsledningen er nødvendig, må dette gjøres av produsenten eller dens represen- tant for å unngå sikkerhetsfarer.

3. Følg godt med på vektfordelingen ved transport av

produktet: Produktet er topptungt. Derfor skal du bare transportere maskinen liggende, og sikret på en egnet innretning.

14. Rengjøring og vedlikehold

ned på arbeidsstykket og sentrere det over stedet som skal bores.

3. Slå på maskinen og trykk boret mykt på arbeids-

stykket, slik at det kan kutte rent. Ved for liten fremdrift er det fare for at boret blir varmt. Ved for stort fremtrekk er det fare for at motoren (13) blokkeres, at kilereimer eller drillen sklir gjennom, at arbeidsstykket løsner eller at drillen brekker. Når du borer i metall kan det være påkrevd å kjøle boret med en egnet væske.

3. Sett drillen i posisjon og bore et hull.

11.10 Senking og sentrering

Med denne bordboremaskinen kan du også forsenke eller senterbore. Vær oppmerksom på at senking skal gjøres med laves- te hastighet, mens sentrering krever høy hastighet.

11.11 Trebearbeiding

Vær oppmerksom på at et egnet støvavtrekk må bru- kes når du arbeider med tre, siden trestøv kan være helsefarlig. Det er viktig å bruke en egnet støvmaske for arbeider som genererer støv.

• Trykksteder, når tilkoblingsledninger føres gjennom vinduer eller dørsprekker.

• Knekkpunkt på grunn av feil feste eller føring av til- koblingsledningen.

• Grensesnitt på grunn av at tilkoblingsledningen ble overkjørt.www.scheppach.com

OBS: I henhold til produktansvarsloven påtar vi oss ikke ansvar for skader som skyldes feilaktige repara- sjoner eller manglende bruk av originale reservedeler. Kontakt en servicerepresentant eller en autorisert spe- sialist. Det samme gjelder for tilbehørsdeler. Tilkoblinger og reparasjoner Tilkoblinger og reparasjoner av det elektriske utstyret skal kun utføres av en elektriker. Angi følgende informasjon ved tilbakemeldinger:

• strømtype til motoren

• informasjon til maskinens typeskilt

• informasjon til motor-typeskiltet Viktig informasjon ved en reparasjon: Ved tilbakelevering av produktet for reparasjon må du være oppmerksom på at det av sikkerhetsgrunner må sendes til servicestasjonen uten olje og Reservedelsbestilling Ved bestilling av reservedeler må du angi følgende opplysninger:

• ikke absolutt inkludert i leveringsomfanget! Reservedeler og tilbehør får du i vårt servicesenter. Hertil må du skanne QR-koden på tittelsiden. m ADVARSEL Rengjørings- eller vedlikeholdsarbeid som utføres feil kan forårsake personskader! m ADVARSEL Ved rengjørings-, service- og vedlikeholdsarbei- der kan produktet starte uventet og dermed føre til personskader og forbrenninger. - Slå av produktet. - Trekk ut strømpluggen. - La produktet avkjøle. - Ta ut bruksverktøyet.

14.1 Generelle instruksjoner

• Før hver bruk, må du kontrollere produktet for åpen- bare mangler som løse, slitte eller ødelagte deler, korrekt feste av skruer eller andre deler.

• Ikke bruk rengjørings- eller løsningsmidler. Kjemiske substanser kan angripe kunststo󰀨delene til produk- tet. Rengjør produktet aldri under rennende vann.

• Rengjør produktet nøye etter hver bruk.

• Rengjør ventilasjonsåpningene og overaten til pro- duktet med en myk børste, pensel eller klut.

Alle kulelagre er smurt slik fra fabrikken at de ikke trenger å få noen smøring senere. Smør alle sporene i spindelen (33) og tannstangen (4) samt alle bevegelige deler regelmessig. Ikke la smøremidler komme på bry- tere, kilereimer, drivskiver og borearmer. Smøring av drivanordningen

3. Kjør aksen noen ganger opp og ned.

Smøring av tannstangen

2. Smør inn den utvendige overaten til aksen med fett.

15. Reparasjon og reservedelsbestilling

Etter reparasjoner eller vedlikehold, sørg for at alle sikkerhetsrelaterte deler er festet og i perfekt stand. Oppbevar deler som utgjør en fare for skade utenfor rekkevidde for andre personer og barn.www.scheppach.com

- Du kan nne ut ere supplerende returbetingelser fra produsenter og distributører hos de respektive kundeservicene.

• Hvis produsenten leverer et nytt elektrisk apparat til en privat husholdning, kan denne arrangere at det gamle elektriske apparatet skal hentes på fore- spørsel fra sluttbrukeren. Ta kontakt med produsen- tens kundeservice for dette.

• Disse erklæringene gjelder kun for enheter som er installert og solgt i landene i EU og underlagt det europeiske direktivet 2012/19/EU. I land utenfor EU kan det være avvikende bestemmelser for kassering av brukte elektriske og elektroniske enheter.

• Lagre produktet og tilbehøret på et mørkt, tørt og frostfritt sted som er utilgjengelig for barn.

• Den optimale lagertemperaturen ligger mellom 5 og 30 °C.

• Oppbevar el-verktøyet i originalemballasjen.

• Dekk til el-verktøyet for å beskytte det mot støv eller fuktighet.

• Oppbevar brukerveiledningen sammen med el-verk- tøyet.

17. Kassering og gjenvinning

Merknad om emballasjen Emballasjemateriale kan resirku- leres. Vennligst kast emballasje på en miljøvennlig måte. Henvisninger til elektro- og elektronikkenhetslov (ElektroG) Brukt elektriske og elektroniske enheter skal ikke kastes i husholdningsavfallet, men må samles inn eller kasseres separat!

• Gamle batterier eller oppladbare batterier, som ikke er fast installert i det gamle apparatet, må tas ut uten at de skades før apparatet leveres inn! Kasseringen av disse er regulert av batteriloven.

• Eieren eller brukeren av elektriske og elektroniske apparater er forpliktet til å levere disse inn til gjen- vinning.

• Sluttbrukeren har ansvaret for å slette personrela- terte opplysninger fra enheten som skal kasseres!

• Symbolet med gjennomstreket søppelkasse betyr at brukte elektriske og elektroniske enheter ikke skal kastes i husholdningsavfallet.

• Brukte elektroniske og elektriske enheter kan leve- res inn gratis ved følgende steder: - O󰀨entlige kasserings- eller innsamlingssteder (f.eks. kommunale miljøstasjoner) - Utsalgssteder for elektriske apparater (stasjonæ- re eller online) dersom forhandleren er forpliktet til å ta enhetene tilbake eller frivillig tilbyr dette. - Du kan levere inn opptil tre gamle elektriske en- heter per type enhet, med en maksimal kantleng- de på 25 centimeter, fra produsenten gratis uten å først kjøpe en ny enhet eller ta dem til et annet autorisert innsamlingspunkt i ditt område.www.scheppach.com

ADVARSEL: Slå alltid av maskinen innen feilsøkingen, og trekk støpselet ut av stikkontakten. Feil Mulig årsak Tiltak Akselen kjører for fort eller for langsomt tilbake til utgangspo- sisjonen Feil innstilling av fjærforspenningen Still inn forspenningen; se «Innstilling av spindel- returfjæren» Chucken løsner stadig fra spindelen til tross for ny festing Smuss, fett eller olje på spindelen eller innsiden av chucken Bruk et husholdningsvaskemiddel for å rengjøre spindelens og tannkrans-chuckens overate; se «Montering av tannkrans-chucken» Kraftig støyutvikling under drift Feil kilereimspenning Still inn kilereimspenningen på nytt; «Innstilling av hastighet og kilereimspenning» Spindelen er for tørr Test spindelen; se «Vedlikehold» Reimskiven på spindelen er løs Kontroller at mutteren på reimskiven sitter godt og trekk til om nødvendig Reimskiven på motoren er løs Trekk til innstillingsskruen på reimskiven på motoren Tre splinter ved dril- lens utløpsåpning Ikke egnet underlag under arbeids- stykket Bruk et egnet underlag; se «Posisjonering av arbeidsstykket» Arbeidsemnet rives ut av hånden Ikke egnet underlag under arbeids- stykket Støtt opp arbeidsstykket Abeidsstykke ikke festet tilstrekkelig Fest arbeidsstykket Boret gløder Feil hastighet. Endre hastigheten; se «Innstilling av hastighet og kilereimspenning» Det kommer ingen spon ut av borehullet Kjør boret regelmessig ut av borehullet for å transportere ut spon Sløvt bor Slip boret For lavt fremtrekk Øk fremtrekket Boret løper løpsk eller hullet er ikke rundt Harde steder i treverket Slip boret Ulik lengde og vinkel på borspissen Slip boret Boret er bøyd. Bytt ut boret Boret blokkeres i arbeidsstykket Arbeidsstykket og boret er vippet eller fremtrekket er for stort Legg noe under arbeidsstykket eller fest det; se «Posisjonering av arbeidsstykket» Utilstrekkelig kilereimspenning Still inn kilereimspenningen; se «Innstilling av hastighet og kilereimspenning» Overdreven bevegel- se og vingling av boret Bøyd bor Bruk et rett bor For kraftig slitasje av spindellagrene Skift ut spindellagrene Boret er ikke spent inn midt i chucken Kontroller sentreringen; se «Fastspenning av boret» Chucken er ikke festet riktig. Fest chucken riktig, se «Håndtering av tann- krans-chucken»www.scheppach.com
