Produkttyp	Bänkpelarborr
Märke	Scheppach
Modell	DP16SL
Mått (L x B x H)	235 x 482 x 730 mm
Vikt	22 kg
Spänning	230 V / 50 Hz
Motoreffekt	550 W
Spindelvarvtal	510, 800, 1300, 1800, 2430 varv/min
Max. borrdiameter	50 mm
Chuckhållare	B16, spänning 1,5–13 mm
Pelardiameter	48 mm
Bordets mått	194 x 165 mm
Bordets lutningsområde	-45° / 0° / 45°
Bordets rotation	360°
Avstånd chuck-bord	305 mm
Avstånd chuck-fot	405 mm
Inbyggd laser	Klass 2, våglängd 650 nm, effekt < 1 mW
Driftläge	S2, 10 min (tillfällig drift)
Ljudtrycksnivå	69 dB(A)
Ljudeffektnivå	82 dB(A)
Vibration (hand-arm)	2,5 m/s²
Kabellängd	1830 mm
Skydd	Remskydd, chuckskydd, automatiskt stopp vid öppning av kåpa
Underhåll	Rengöring efter användning, regelbunden smörjning av spindel och kuggstång
Reservdelar tillgängliga	Remskiva, kilrem, handtag, chuck, drivaxel, komplett laser

Vanliga frågor - DP16SL SCHEPPACH

Hur ställer jag in rotationshastigheten?

Koppla bort apparaten, öppna remskyddet, lossa vingmuttern, flytta remmen till önskade remskivor, spänn sedan och stäng. Kombinationerna visas inuti kåpan.

Hur använder jag lasern?

Tryck på laserns på/av-knapp (25) för att aktivera den. Laserpunkten hjälper dig att centrera borret på märket. Titta aldrig direkt in i strålen.

Hur byter jag borret?

Koppla ur kontakten. Öppna chucken genom att vrida den yttre ringen moturs. Sätt i borret, dra åt ordentligt med chucknyckeln, ta sedan bort nyckeln.

Varför går inte spindeln upp ordentligt?

Hållfjädern kan behöva justeras. Följ proceduren i avsnitt 10.1: lossa den yttre muttern, justera skåran i navet, dra sedan åt igen.

Hur ställer jag in borrdjupet?

Använd djupstoppet (10): skruva det till önskat djup och lås med rattmuttern (11) mot nedre stoppet (12).

Vilka material kan borras?

Metall, plast, trä och liknande material. Följ rekommenderade hastigheter för varje material (tabell i manualen). Använd inte för livsmedel eller farliga material.

Hur underhåller jag borrmaskinen?

Rengör efter varje användning med en mjuk trasa. Smörj regelbundet spindeln och kuggstången med lämpligt fett. Kontrollera skruvar och rörliga delar.

Vad gör jag vid onormalt ljud?

Kontrollera kilremmens spänning och smörj spindeln vid behov. Om ljudet kvarstår, kontrollera remskivor och lager.

Hur fäster jag borrmaskinen på bänken?

Skruva fast maskinen på arbetsbänken genom hålen i foten (1) för att förhindra att den tippar. Använd skruvar som passar din arbetsyta.

Var hittar jag reservdelar?

Reservdelar (remskiva, rem, chuck, etc.) finns tillgängliga hos Scheppachs kundtjänst. Ange modell DP16SL och delens referensnummer.

BRUKSANVISNING DP16SL SCHEPPACH

Förklaring av symbolerna på Produkten

Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbolerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor.

!	Varning - Om instruktionerna ignoreras kan detta inebba fara ffor livet samt risk for person-skador eller skador på verktyget!
	Varning - läs braupsanvisningen ffor att minska risken ffor personskador.
	Använd skyddsglasögon. Om gnistor uppstår under arbetet uller det yr splitter, spân och damm frän produitkan det orsaka synförlust.
	Använd hörskelskydd. Buller kan orsaka hörsk达标or.
	Bär andningsmask. När du arbetar med trä och andra material kan hälsovådigt damm upp-stà. Asbesthaltigt material fär inte bearetas!
	Bär inte langt här lõst. Använd harnät.
	Använd inte handskar under drift.
	Obs! Lasersträlning
CE	Produktuuppfyller kraven i gällande europeiska direktiv.
ΔΔ	Produktuuppfyller kraven i gällande serbiska direktiv.

Innehållsförteckning: Sida:

1. Inledning 267
2. Produktbeskrivning (bild 1) 267
3. Leveransomfång 267
4. Avsedd användning 268
5. Allmänna säkerhetsanvisningar 268
6. Kvarstående risker 271
7. Tekniska specifikationer 271 8. Uppackning 272
8. Montering 272
9. Inställningar 273
10. Idrifttagning 273
11. Elektrisk anslutning 276
12. Transport 276
13. Rengöring och underhåll 276
14. Reparation och reservdelsbeställning 277
15. Förvaring 277
16. Avfallshantering och återvinning 277
17. Felsökning 278
18. Försäkran om överensstämmelse 411

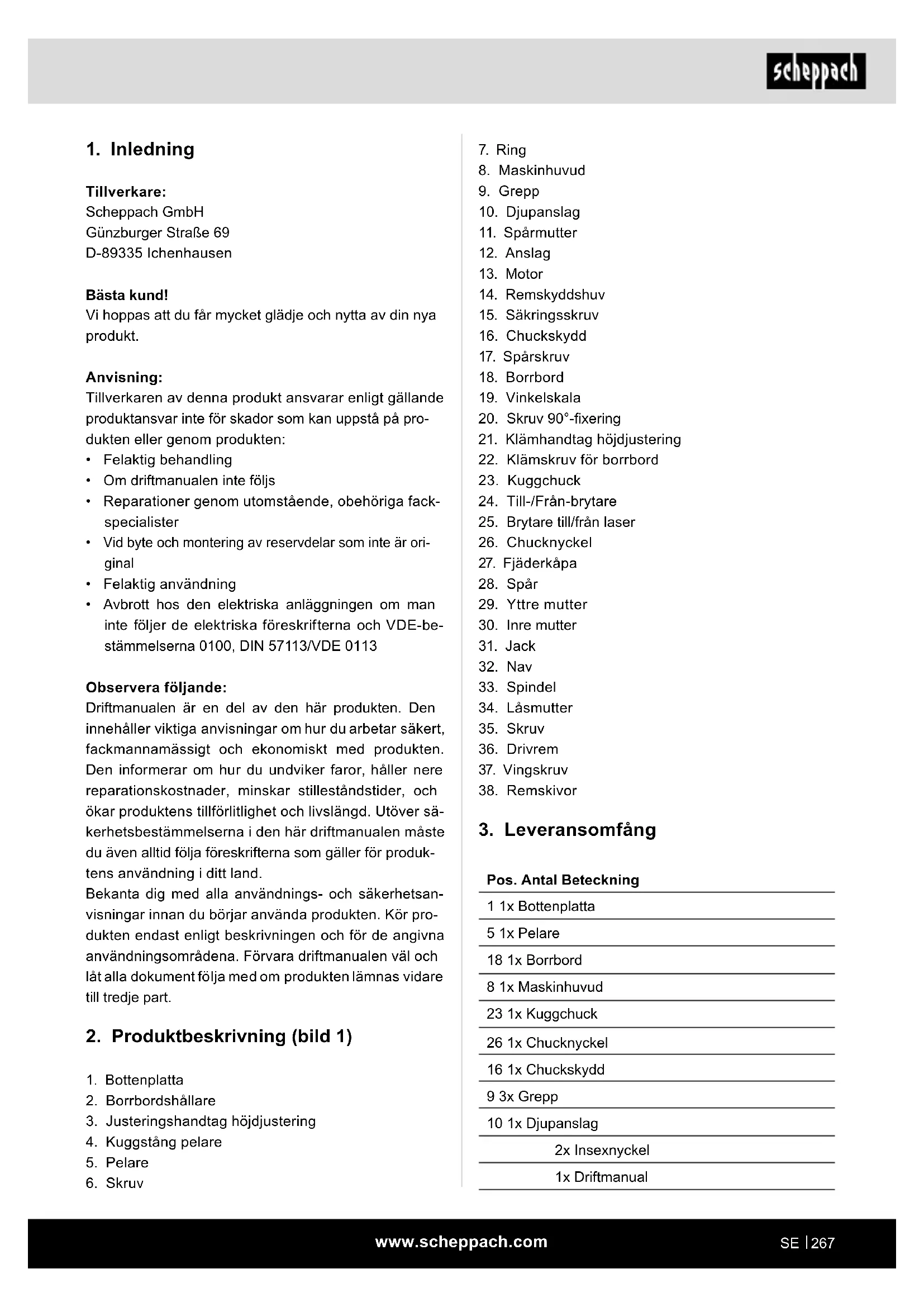

1. Inledning

Tillverkare:

Scheppach GmbH

Günzburgerstraße 69

D-89335 Ichenhausen

Bästa kund!

Vi hoppas att du får mycket glädje och nytta av din nya produkt.

Anvisning:

Tillverkaren av denna produkt ansvarar enligt gällande produktsansvar inte för skador som kan uppstå på produkten eller genom produkten.

Felaktig hantering - Om driftmanualen inte följs - Reparationer utförda av utomstående, obehöriga fackmän - Vid byte och montering av reservdelar som inte är original. Felaktig användning - Avbrott i den elektriska anläggningen om man inte följer de elektriska föreskrifterna och VDE-bestämmelserna 0100, DIN 57113/VDE 0113

Observera följande:

Driftmanualen är en del av den här produkten. Den innehåller viktiga anvisningar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med produkten. Den informerar om hur du undviker faror, håller nere reparationskostnader, minskar stilleståndstider och ökar produktens tillförlitlighet och livslängd. Utöver säkerhetsbestämmelserna i den här driftmanualen måste du även alltid följa föreskrifterna som gäller för produktens användning i ditt land.

Bekanta dig med alla användnings- och säkerhetsanvisningar innan du börjar använda produkten. Kör produkten endast enligt beskrivningen och för de angivna användningsområdena. Förvara driftmanualen väl och låt alla dokument följa med om produkten lämnas vidare till tredje part.

2. Produktbeskrivning (bild 1)

1. Bottenplatta
2. Borrbordshållare
3. Justeringshandtag höjdjustering
4. Kuggstång pelare 5. Pelare
5. Skruv
6. Ring
7. Maskinhuvud
8. Grepp
9. Djupanslag
10. Sparmutter
11. Anslag
12. Motor
13. Remskyddshuv
14. Särkingssskruv
15. Chuckskydd
16. Sparskruv
17. Borrbord
18. Vinkelskala
19. Skruv 90° -fixering
20. Klamhandtag hojdjustering
21. Klämskruv für borrbord
22. Kuggchuck
23. Till-/Fran-brytare
24. Brytare till/från laser
25. Chucknyckel
26. Fjädertång
27. Spår
28. Yttre mutter
29. Inre mutter
30. Jack
31. Nav
32. Spindel
33. Låsmutter
34. Skruv
35. Drivrem
36. Vingskruv
37. Remskivor

3. Leveransomfattning

Pos. Antal Beteckning

1 1x Bottenplatta

5 1x Pelare

18 1x Borrbord

8 1x Maskinhuvud

23 1x Kuggchuck

26 1x Chucknyckel

16 1x Chuckskydd

9 3x Grepp

10 1x Djupanslag

2x Insexnyckel

1x Driftmanual

4. Avsedd användning

Bordsborrmaskinen är avsedd för borrning av metall, plast, trä och liknande material och får endast användas i den privata hushållssektorn.

Livsmedel och material som är farliga för hälsan får inte bearbetas med maskinen.

Chucken är endast avsedd för användning av borr och verktyg med en skaftdiameter på 1,5-13 mm och cylindriskt verktygsskaft. Dessutom kan även verktyg med koniskt skaft användas.

Produkten är avsedd för användning av vuxna. Produkten är inte avsedd att användas av personer under 16 år. Ungdomar över 16 år får endast använda produkten under tillsyn.

Produkten får endast användas på avsett sätt. Varje användning som går utöver detta är inte ändamålsenlig. För skador eller personskador till följd av detta ansvarar användaren/operatören och inte tillverkaren.

I den avsedda användningen ingår också att man följer säkerhetsanvisningen liksom monteringsanvisningen och driftanvisningarna i driftmanualen.

Personer som använder och underhåller produkten måste veta hur den fungerar och känna till möjliga risker.

Vid förändringar på produkten undantas tillverkaren helt från ansvar och skador som beror på detta.

Produkten får bara användas med originaldelar och originaltillbehör från tillverkaren.

Tillverkarens säkerhets-, arbets- och underhållsanvisningar samt de mått som anges i den tekniska specifikationen måste följas.

Observera att våra produkter inte är konstruerade för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti när produkten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

Tillverkaren ansvarar inte för skador som orsakas av felaktig hantering eller felaktig användning.

Förklaring av signalorden i bruksanvisningen

FARA

Signalord för att känneteckna en omedelbart förestående farlig situation som, om den inte undviks, kan leda till livshotande eller allvarlig personskada.

VARNING

Signalord för att känneteckna en tänkbar farlig situation som, om den inte undviks, kan leda till allvarlig personskada.

FÖRSIKTIGT

Signalord för att känneteckna en omedelbart förestående farlig situation som, om den inte undviks, kan leda till en mindre eller måttlig personskada.

OBS

Signalord för att känneteckna en omedelbart förestående farlig situation som, om den inte undviks, kan leda till materiella skador på produkten eller egendom/innehav.

5. Allmänna säkerhetsanvisningar

Allmänna säkerhetsanvisningar för elverktyg

riangle VARNING! Läs alla säkerhetsanvisningar, instruktioner, illustrationer och tekniska specifikationer som medföljer detta elverktyg. Om du inte följer säkerhetsanvisningarna och de angivna instruktionerna finns risk för elstötar, bränder och/eller allvarliga personskador.

Bevara alla säkerhetsanvisningar och instruktioner för framtida bruk.

Begreppet elverktyg som används i säkerhetsanvisningarna avser såväl eldrivna elverktyg (med elsladd) som batteridrivna elverktyg (utan elsladd).

1) Arbetsplatssäkerhet

a) Se till att ditt arbetsområde är rent och har god belysning. Stökiga och dåligt belysta arbetsplatser utgör en olycksrisk.

b) Arbeta inte med elverktyg i områden med explosionsrisk om det finns antändliga vätskor, gaser eller damm i området. Elverktyg genererar gnistor som kan antända dammet eller ångorna.

c) Barn och andra personer får inte vistas i området medan du använder elverktyget. Du kan förlora kontrollen över elverktyget om du blir distraherad.

2) Elsäkerhet

a) Elverktygets stickkontakt måste passa i eluttaget. Du får inte ändra stickkontakten på något sätt. Använd inte adapterkontakter tillsammans med jordade elverktyg. Oskadade stickkontakter och uttag som passar till dessa minskar risken för elstötar.

b) Undvik att vidröra jordade delar, exempelvis rör, radiatorer, spisar och kylskåp, med kroppen. Risken för elstötar ökar om din kropp är jordad.

c) Låt inte elverktyg utsättas för regn eller väta. Vatten som tränger in i elverktyg ökar risken för elstötar.

d) Använd inte sladden för andra uppgifter än den är avsedd för, till exempel för att bära eller hänga upp elverktyget eller för att dra ut kontakten ur uttaget. Håll kabeln borta från värme, olja, föremål med vassa kanter och rörliga maskindelar. Skadade eller tilltrasslade sladdar ökar risken för elstötar.

e) Om du använder en förlängningskabel när du arbetar med ett elverktyg utomhus måste den vara avsedd för utomhusbruk. Förlängningskablar som är avsedda för utomhusbruk minskar risken för elstötar.

f) Använd en jordfelsbrytare om du måste använda elverktyget i en fuktig omgivning. Användning av en jordfelsbrytare minskar risken för elstötar.

3) Personsäkerhet

a) Var uppmärksam, tänk på vad du gör och använd ditt förnuft när du arbetar med elverktyg. Använd inte elverktyget om du är trött eller påverkad av alkohol, droger eller läkemedel. Ett ögonblicks oaktsamhet vid användning av elverktyget kan leda till allvarliga personskador.

b) Använd personlig skyddsutrustning och ha alltid skyddsglasögon på dig. Personlig skyddsutrustning anpassad till elverktygets användning, som munskydd, halkfria säkerhetsskor, skyddshjälm och hörselskydd, minskar risken för personskador.

c) Undvik att starta maskinen oavsiktligt. Försäkra dig om att elverktyget är avstängt innan du ansluter det till strömförsörjningen och/eller batteriet samt innan du lyfter upp eller bär det.

Olyckor kan inträffa om du håller fingret på brytaren när du bär elverktyget, eller om elverktyget är tillslaget när det ansluts till strömförsörjningen.

d) Ta bort alla inställningsverktyg eller skruvnycklar innan du startar elverktyget. Ett verktyg eller en skruvmejsel inuti en roterande maskindel kan orsaka personskador.

e) Undvik en onormal kroppshållning. Se till att du står säkert och behåll balansen hela tiden. Då har du bättre kontroll över elverktyget om något oförutsett inträffar.

f) Använd lämpliga arbetskläder. Använd inte lösa kläder eller smycken. Håll hår, kläder och handskar på avstånd från rörliga delar. Lösa kläder, smycken och långt hår kan fastna i rörliga delar.

g) Om det finns monterade anordningar för dammsugning och dammuppsamling ska du se till att de är anslutna och används på rätt sätt. Användning av en dammutsugning kan minska risker orsakade av damm.

h) Låt dig inte invaggas i falsk säkerhet och bryt inte mot säkerhetsreglerna för elverktyg, även om du känner till elverktyget när du använt det många gånger. Oaktsam hantering kan leda till allvarliga personskador inom bråkdelen av sekunder.

4) Använda och hantera elverktyget

a) Överbelasta inte apparaten. Använd det elverktyg som är avsett för arbetet. Du arbetar bättre och säkrare i det angivna effektområdet med ett elverktyg som är avsett för arbetet.

b) Använd inte ett elverktyg med defekt brytare. Ett elverktyg som inte kan startas/stängas av längre är farligt och måste repareras.

c) Dra ut stickkontakten ur eluttaget och/eller ta ut ett uttagbart batteri innan du gör maskininställningar, byter delar hos insatsverktyget eller lägger undan elverktyget. Denna försiktighetsåtgärd förhindrar att du startar elverktyget oavsiktligt.

d) Förvara elverktyg som inte används utom räckhåll för barn. Låt inte personer använda elverktyget om de inte känner till hur det fungerar eller inte har läst dessa anvisningar. Elverktyg utgör en fara om de används av oerfarna personer.

e) Ta väl hand om elverktyg och insatsverktyg. Kontrollera att rörliga delar fungerar som de ska och inte är fastklämda, kontrollera om delar är brutna eller så pass skadade att det inverkar på elverktygets funktion.

Skadade delar ska repareras innan du börjar använda elverktyget igen. Många olyckor orsakas av dåligt underhållna elverktyg.

f) Håll skärverktyg vassa och rena. Skärverktyg som underhålls noga och hålls vassa fastnar inte så ofta och är lättare att styra. g) Använd elverktyg, tillbehör, insättningsverktyg osv. enligt dessa anvisningar. Ta även hänsyn till arbetsförhållandena under ditt arbete. Farliga situationer kan uppstå om elverktyg används för andra ändamål än de är avsedda för. h) Håll alltid handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker användning och kontroll av elverktyget i oförutsedda situationer.

5) Service a) Elverktyg måste repareras av kvalificerade fackmän, endast originalreservdelar får användas. Därmed säkerställs att elverktyget fortsätter vara säkert.

Säkerhetsanvisningar för borrmaskiner

a) Borrmaskinen måste säkras. En felaktigt fastsatt borrmaskin kan röra sig eller välta och det kan leda till skada. b) Arbetsstycket måste klämmas fast eller fästas på arbetsstyckets stöd. Borra inte in i arbetsstycken som är för små för säker fastspänning. Att hålla arbetsstycket för hand kan orsaka skada. c) Använd inga handskar. Handskar kan fångas in av roterande delar eller borrspån vilket kan leda till skador. d) Håll dina händer borta från borrområdet medan elverktyget är igång. Kontakt med roterande delar eller borrstycken kan orsaka skada. e) Borrmaskinen måste rotera innan den styrs till arbetsstycket. Annars kan borrmaskinen fastna i arbetsstycket och orsaka oväntad rörelse av arbetsstycket och skada. f) Om borrverktyget är blockerat, sluta trycka ner och stäng av elverktyget. Undersök och eliminera orsaken till blockeringen. Blockering kan leda till oväntad rörelse av arbetsstycket och skador. g) Undvik långa borrspån genom att avbryta det nedåtriktade trycket regelbundet. Vassa metallspån kan fastna och orsaka skador.

h) Ta aldrig bort borrspån från borrområdet medan elverktyget är igång. Ta bort borrspån genom att flytta borrverktyget bort från arbetsstycket, stäng av verktyget och vänta tills borrverktyget stoppar. Använd hjälpmedel såsom en borste eller en krok för att ta bort spånen. Kontakt med roterande delar eller borrstycken kan orsaka skada. i) Den tillåtna hastigheten på applikationsverktyg med märkhastighet måste vara minst lika hög som den maximala hastigheten som anges på elverktyget. Tillbehör som snurrar snabbare än tillåtet kan brytas av och flyga runt.

OBS: Laserstrålning

Titta inte in i strålen

Laserklass 2

Skydda dig själv och din omgivning genom lämpliga olycksförebyggande åtgärder!

• Titta inte direkt in i laserstrålen med oskyddade ögon.
• Titta inte direkt in i strålgången. Rikta inte laserstrålen mot reflekterande ytor, människor och djur. Även en laserstråle med låg effekt kan orsaka ögonskador.

FÖRSIKTIGT

Om lasern hanteras på annat sätt än vad som beskrivs här kan det leda till exponering för farlig strålning.

• Öppna inte lasermodulen. Det kan oväntat leda till strålningsexponering.
• Ta bort batterierna om produkten inte ska användas på ett tag.
• Lasern får inte bytas ut mot en annan typ av laser.
• Laserreparationer får göras endast av lasertillverkaren eller ett auktoriserat företag.

Beakta korrekt nätspänning!

Se till att nätspänningen motsvarar den som anges på märkskylten.

Använd jordat uttag!

Produkten får endast drivas från ett uttag med korrekt installerad jordning.

Arbetsplatssäkerhet

Se till att maskinen står säkert och stadigt. Fäst beroende på möjlighet maskinen på en bottenplatta eller på en arbetsbänk.

Skydd mot elektrisk stöt!

Skydda produkten mot fuktighet. Produkten får varken vara fuktig eller användas i fuktig miljö. Kontrollera produkten och nätanslutningskabeln med kontakt avseende skador före varje användning. Undvik att vidröra jordade delar med kroppen, t.ex. rör, radiatorer etc.

Skydd mot brand eller explosion!

I produkten finns gnistbildande komponenter. Använd inte produkten i närheten av brännbara vätskor eller gaser. Om inte detta efterföljs finns risk för brand eller explosion.

VARNING! Elverktyget alstrar ett elektromagnetiskt fält under drift. Under vissa förhållanden kan fältet störa aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekommenderar vi att personer med medicinska implantat rådgör med sin läkare och kontaktar tillverkaren av det medicinska implantatet innan verktyget används.

6. Kvarstående risker

Elverktyget har tillverkats enligt senaste tekniska rön och vedertagna säkerhetstekniska regler. Trots detta kan det uppstå vissa restrisker vid arbetet.

• Fara för hälsan genom det roterande verktyget vid långt huvudhår och vida kläder. Använd personlig skyddsutrustning såsom hårnät och tätt åtsittande kläder.
• Fara för hälsan genom omkringflygande spån. Bär personlig skyddsutrustning såsom ögonskydd.
• Personskador genom utslungat arbetsstycke vid felaktig fastsättning eller styrning, såsom arbete utan skruvstäd eller anslag.
• Hälsofara på grund av ström vid användning av felaktiga elanslutningsledningar.
• Trots alla vidtagna åtgärder kan det finnas risker som inte är uppenbara.
• Restrisker kan minimeras genom att säkerhetsanvisningar och ändamålsenlig användning liksom bruksanvisningen beaktas i sin helhet.
• Undvik att starta maskinen utan avsikt: startknappen får inte vara intryckt när du sätter in kontakten i eluttaget.
• Använd det verktyg som rekommenderas i den här handboken. Då får du en borrmaskin som ger optimal effekt.
• Håll händerna borta från arbetsområdet när maskinen är i drift.
• Innan installations- eller underhållsarbeten utförs, stäng av produkten och dra ut nätstickkontakten.

7. Tekniska specifikationer

Längd x bredd x höjd 235 x 482 x 730 mm

Bordsstorlek 194 x 165 mm
Svängområde bord - 45 °/0 °/45 °
Rotationsområde bord 360°
Avständ chuck-bord 305 mm
Avständ chuck-golvplatta	405 mm
ø pelare 48 mm
Chuckfaste B16
Borrspännområde 1,5 - 13 mm
Borrdjup max.	50 mm
Hastighetssteg	510 - 800 - 1300 - 1800 - 2430 1/min
Motor	230V / 50Hz
Motoreffekt	550 W
Driftläge	S2 10 min
Kabelländ	1830 mm
Vikt	22 kg
Laserklass	2
Vågländ laser	650 Nm
Effekt laser	< 1 mW

Med förbehåll för tekniska ändringar!

*Driftläge S2, korttidsdrift

Buller och vibration

Varning: Buller kan ha allvarlig inverkan på din hälsa. Om maskinens buller överstiger 85 dB bör du använda ett passande hörselskydd.

Buller- och vibrationsvärdena fastställdes enligt EN 62841-1.

Typvärden buller
Ljudeffektnivå LwA	82 dB
Ljudtrycksnivå LpA	69 dB
Osäkerhet KwA/pA	3 dB

Det angivna totalvärdet för vibrationer och det angivna bulleremissionsvärdet har uppmätts med ett standardiserat testförfarande och kan användas för att jämföra ett elverktyg med ett annat.

Det angivna bulleremissionsvärdet och det angivna totalvärdet för vibrationer kan också användas för en preliminär uppskattning av belastningen.

8. Uppackning

• Öppna förpackningen och ta ut produkten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings- och transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera produkten och tillbehör för transportskador. Vid reklamationer måste transportören genast meddelas. Senare reklamationer kan inte behandlas.
• Om möjligt, förvara förpackningen fram till utgången av garantiperioden.
• Bekanta dig med produkten innan bruk med hjälp av bruksanvisningen.
• Använd bara originaldelar till tillbehören och till slit- och reservdelarna. Reservdelar hittar du hos din fackhandlare.
• Ange vara artikelnummer och produkttyp samt tillverkningsår vid beställning.

riangle VARNING! Produkt och förpackningsmaterial är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!

9. Montering

riangle VARNING! Skaderisk! Sätt inte i nätstickkontakten i uttaget förrän produkten är förberedd för användning.

VARNING: Insättningsverktyg kan vara vassa och bli varma under användning. Bär alltid skyddshandskar vid hantering av verktyg.

9.1 Montera pelare (5) och bottenplatta (1) (bild 2)

1. Ställ bottenplattan (1) på golvet eller på arbetsbänken.
2. Ställ pelaren (5) på bottenplattan (1) så att hålen på pelaren (5) överensstämmer med hålen i bottenplattan (1).
3. Skruva i de tre skruvarna (6) för fastsättning av pelaren (5) i bottenplattan (1) och dra fast dem med en blocknyckel (SW13).

9.2 Ta bort kuggstången (4) (bild 3)

För att kunna montera din borrmaskin måste du till att börja med demontera kuggstången (4).

1. Demontera ringen (7) med hjälp av en insexnyckel (SW3) och dra den från pelaren (5).
2. Dra nu ut kuggstången (4).

9.3 Förmontering av borrbordshållare (Bild 17+18)

1. Skjut in vevhållaren (22) inifrån genom borrhålet på borrbordshållaren (2).
2. Sätt in handveven (21) på vevhållaren och säkra handveven (3) med insexnyckeln.

9.4 Montera borrbordshållaren (2) (bild 4)

1. Stick in kuggstången (4) i borrbordshållarens (2) spår.
2. Rikta in kuggstången (4) i mitten av borrbordshållaren (2).
3. Se till att borrbordshällarens (2) kuggar hamnar riktigt mot kuggstangen (4) när kuggstangen (4) sammanförs inuti spåret.
4. Sätt nu borrbordshällaren (2) med kuggstangen (4) på pelaren (5) och för in kuggstangen (4) i den undre kuggstångsstyrningen på stativfoten.
5. Säkra kuggstången (4) med hjälp av ringen (7). Se här till att kuggstångsstyrningen på ringen (7) pekar nedåt. Fixera nu ringen (7) genom att dra åt den integrerade ställskruven.
6. Stick på justerhandtaget höjdinställning (3) på borrbordshällarens skaft (2) och säkra det med en ställskruv.

9.5 Montera maskinhuvud (8) och pelare (5) (bild 5)

1. Sätt maskinhuvudet (8) på pelaren (5).
2. För borrmaskinens spindel (33) i linje med borrbordet (18) och bottenplattan (1).
3. Dra åt de två ställskruvarna, som finns på sidan av maskinhuvudet (8), ordentligt. Använd en insexnyckel (nyckelvidd 4) för till detta.

9.6 Montera chuckskyddet (16) (bild 6)

1. Sätt chuckskyddet (16) på spindelröret.
2. Dra åt spärrskruven (17).

9.7 Montering av greppen (9) på vertikaldrivningens vev (bild 7)

• Skruva fast greppen (9) i spindelnavets gänga.

9.8 Montera kuggchucken (23) (bild 8)

1. Rengör det koniska hålet i kuggchucken (23) och spindelkonan med en ren tygbit. Säkerställ att inga smutspartiklar sitter kvar på ytan. Minsta nedsmutsning av en av ytorna gör att kuggchuckens (23) felfria grepp förhindras. Därigenom kan borret eventuellt slå. När det koniska hålet i kuggchucken (23) är extremt nedsmutsat använder du en rengöringslösning på en ren tygbit.
2. Skjut kuggchucken (23) så långt som möjligt på spindelnosen.
3. Vrid kuggchuckens (23) yttre ring moturs (sett uppifrån) och öppna kuggchuckens (23) käftar.
4. Lägg ett stycke trä på maskinbordet och sänk spindeln (33) ner till trästycket. Tryck ordentligt så att chucken sitter exakt.

9.9 Montera pelarborrmaskinen på arbetsbänken

• Skruva fast borrmaskinen i borrhålen på bottenplattan (1) på en arbetsbänk för att förhindra att maskinen tippar.
• För din egen säkerhet rekommenderas dock starkt fastskruvning på en arbetsbänk eller liknande.

10. Inställningar

Alla nödvändiga förinställningar för din borrmasks felfria arbete har redan gjorts på fabriken. Modifiera ingenting. Normalt slitage och användning av verktyget kan göra justering i efterhand nödvändig.

Dra alltid ut nätstickkontakten innan du gör inställningar på produkten.

10.1 Inställning av spindelns returfjäder (bild 9+9.1)

Det kan vara nödvändigt att ställa in spindelns returfjäder för att dess spänning har förändrats och spindeln (33) därför förs tillbaka för snabbt eller för långsamt.

1. Sänk ner borrbordet (18) för mer arbetsutrymme.
2. Arbeta på borrmaskinens vänstra sida.
3. Sätt en skruvmejsel i det främre, undre spåret (28) och håll den på plats.
4. Avlägsna den yttre muttern (29) med en blocknyckel (SW14).
5. Med skruvmejseln fortfarande i spåret (28) lossas den inre muttern (30) tills jacken (31) lossnar från navet (32).

OBS: Fjädern är spänd!

1. Vrid försiktigt fjäderlocket (27) moturs med skruvmejseln tills spåret (28) kan tryckas in i navet (32).
2. Sänk spindeln (33) till det lägsta läget och håll fjäderlocket (27) på plats. När spindeln (33) rör sig upp och ner som du vill drar du återigen åt den inre muttern (30).
3. Är den för lös upprepas stegen 3-5. Är den för hård, steg 6 i omvänd ordning.
4. Säkra den yttre muttern (29) mot den inre muttern (30) med en blocknyckel.
5. ANVISNING: Dra inte för mycket och begränsa inte spindelns (33) rörelse!

10.2 Det axiella spelet hos spindeln (33) (bild 10)

När spindeln (33) är i det andra läget vrider du den för hand. Märker du att för stort spel gör du enligt följande:

1. Lossa låsmuttern (34).
2. Vrid skruven (35) medurs för att jämna ut spelet utan att inkräkta på spindelns (33) upp- och nedrörelse (ett litet spel är normalt).
3. Dra fast låsmuttern (34) igen.

11. Idrifttagning

VARNING

Montera klart hela produkten före idrifttagning!

VARNING

Skaderisk!

Sätt inte i nätstickkontakten i uttaget förrän produkten är förberedd för användning.

VARNING

Om du inte känner till denna typ av maskin, rådgör med en fackman. Oavsett vilket ska du ha läst och förstått bruks- och säkerhetsinformationerna innan du arbetar med denna produkt.

11.1 Till-/frånbrytare (24)

Koppla till

1. Sätt i nätstickkontakten i ett ordentligt säkrat eluttag.
2. Tryck på knappen "I" på Till-/Från-brytaren (24) för att koppla till produkten.

Koppla från

1. Tryck på knappen "0" på Till-/Från-brytaren (24) för att koppla från produkten.
2. Vänta tills produkten har stannat.

11.2 Svängning av bordet (bild 11+12)

ANVISNING: Vinkelskalan (19) är endast avsedd som orientering för grov vinkelinställning. För precisionsarbeten ska lämplig vinkelmätare användas.

1. För att få borrbordet (18) i lutande läge lossar du klämskruven (22) med en blocknyckel SW19 och avlägsnar skruven (20) med hjälp av en blocknyckel SW10, som fungerar som 90°-fixering.
2. Ställ in den önskade vinkeln med vinkelskalan (19).
3. Dra fast klämskruven (22) igen.

11.3 Inställning av bordshöjden (bild 11+12)

1. Lossa klämhandtaget höjdinställning (21).
2. Ställ in borrbordet (18) på den önskade höjden genom att veva på justerhandtaget för höjdinställning (3).
3. Dra fast klämhandtaget höjdinställning (21) igen.

ANVISNING:

Vi rekommenderar att ställa in bordshöjden så att borrspetsen är strax över arbetsstycket.

Gör så här för att sätta in en borr:

1. Fäll först upp chuckskyddet (16).
2. Sätt i borren.
3. Dra fast kuggchucken (23) med den medföljande chucknyckeln (26).
4. Dra bort chucknyckeln (26) igen.
5. Kontrollera att de inspända verktygen sitter fast.

Se alltid till att nätstickkontakten är urdragen före verktygsbyte.

I kuggchucken (23) får endast cylindriska verktyg med angiven maximal skaftdiameter spännas in. Använd endast ett perfekt och vasst verktyg. Använd inga verktyg som är skadade vid skaftet eller missformade eller skadade på annat sätt.

Använd endast tillbehör och extrautrustning som anges i driftmanualen eller har godkänts av tillverkaren.

1. Stick in borren så djupt i kuggchucken (23) att chuckens käftar kan gripa optimalt. (Var försiktig med små borr så att käftarna inte berör borrens spiraler).
2. Övertyga dig om att borren sitter centrerat i kuggchucken (23).
3. Dra åt chucken tillräckligt hårt med chucknyckeln (26) så att borren inte kan spinna under arbetet.

VARNING: Låt inte chucknyckeln (26) sitta kvar.

Skaderisk om chucknyckeln (26) slungas iväg.

Byta kuggchucken (23)

Vrid kuggchuckens (23) yttre ring moturs så långt som möjligt.

Slå lätt med en trä- eller gummihammare mot kuggchucken (23). Håll chucken med den andra handen när den glider av spindeln (33).

11.5 Arbetshastigheter

Var noga med rätt varvtal vid borrning. Detta styrs av borrdiametern och materialet.

Nedanstående lista underlättar valet av varvtal vid olika material.

De angivna varvtalen är endast riktvärden.

Ø Borr	Grå- järn	Stål Järn	Alumni- nium	Brons
3 25	50 1600 2	230 9500	8000
4 19	00 1200 1	680 7200	6000
5 15	30 955 13	40 5700	4800
6 12	70 800 11	00 4800	4000
7 10	90 680 96	41	00 3400
8	960 600	840	3600	3000
9	850 530	740	3200	2650
10 76	5 480 670	286	0 2400
11	700 435	610	2600	2170
12 640	400 560	240	0 2000
13 590	370 515	220	0 1840
14 545	340 480	200	0 1700
16 480	300 420	180	0 1500

Inställning av hastigheten och kilremsspänningen (bild 13 och 13.1)

VARNING

Dra alltid ut nätkontakten innan locket öppnas. Vänta alltid tills maskinen står helt stilla innan underhålls-/inställningsarbeten (skaderisk)! Låt aldrig borrmaskinen gå med öppet kilremsskydd. Ta aldrig i en kilrem i drift.

Du kan ställa in olika spindelhastigheter på din pelarborrmaskin:

1. När du har stängt av produkten kan du öppna remskyddshuven (14) genom att lossa säkringsskruven (15). På maskinens remskyddshuv (14) anges spindelhastighetens samtliga inställningsmöjligheter.
2. Släpp på drivremmens (36) spänning på maskinhuvudets (8) högra sida genom att lossa vingskruven (37). Dra motorns (13) högra sida närmot mot spindeln (33) för att släppa på drivremmens (36) spänning.
3. Lägg drivremmen (36) runt de motsvarande remskivorna (38).
4. Tryck motorns (13) högra sida bakåt för att återigen spänna drivremmen (36).
5. Dra åt vingskruven (37) igen. Drivremmen (36) ska ha ungefär 13 mm spel när man trycker ihop den i mitten.
6. Stäng remskyddshuven (14) och dra fast säkerhetsskruven (15).
7. Skulle drivremmen (36) spinna under drift så justeras remspänningen.

OBS:

Man måste alltid använda vända remskivorna (38) som ligger mitt emot. Om remskivor (38) på olika höjd används förstörs drivremmen (36).

ANVISNING: Säkerhetsbrytare

När du vill ställa in hastigheten måste du öppna kåpan. För att förhindra skaderisk slås borrmaskinen automatiskt ifrån via säkerhetsbrytaren.

11.6 Djupanslag (10) (bild 14)

ANVISNING:

När spänndonet är i det övre läget måste borrens spets endast vara strax över arbetsstyckets ovansida.

Djupanslaget (10) gör det möjligt att begränsa borrdjupet:

1. Ställ in det önskade borrdjupet.
2. Skruva fast det mot det undre anslaget (12) med hjälp av spännmuttrar (11).

11.7 Positionering av arbetsstycket (bild 15)

• Lägg alltid ett underlag (A) (t.ex. trä) mellan bord och arbetsstycke. Detta förhindrar att arbetsstycket splittras eller lossnar när baksidan genomborras.
• För att undvika att underlaget vrids med okontrollerat ska det lutas mot pelarens (5) vänstra sida som avbildat.

Om arbetsstycket eller underlaget inte är länge nog för detta ändamål, så spänns de fast på bordet. I annat fall kan betydande personskador uppstå.

ANVISNING

För små arbetsstycken som inte kan spännas fast på bordet använder du maskinskruvstädet (tillbehör).

Skruvstädet måste spännas eller skruvas fast på bordet för att förhindra personskador genom roterande arbetsstycken eller skruvstäd liksom att verktyget förstörs.

11.8 Borra ett hål

1. Markera stället som ska borras på arbetsstycket med hjälp av en körnare eller en spetsig spik.
2. Innan du slår på borrmaskinen sänker du ner borren på arbetsstycket och centrerar den över det ställe som ska borras.
3. Slå på maskinen och tryck borren mjukt mot arbetsstycket så att den kan skära rent.

Vid för liten matning finns risk för att borren blir varm.

Vid för kraftig matning finns risk för att motorn (13) blockeras, kilremmen eller borren slirar, arbetsstycket lossnar eller borren går sönder.

När du borrar i metall kan det vara nödvändigt att kyla borren med lämplig vätska.

11.9 Arbeta med lasern (bild 16)

1. Koppla till laserljuset via Till/Från-brytaren laser (25).
2. Sätt det markerade borrhålet i laserns fixpunkt (B).
3. Positionera borren och borra ett hål.

11.10 Sänk- och centerborrning

Med den här bänkborrmaskinen kan du även sänk- eller centerborra.

Beakta att sänkborrning ska ske på lägsta hastighet, medan centerborrning kräver en hög hastighet.

11.11 Träbearbetning

Tänk på att lämplig dammutsugning måste användas vid träbearbetning, eftersom trädamm kan vara skadligt för hälsan. Använd alltid dammskyddsmask vid dammalstrande arbeten.

Den installerade elmotorn är ansluten så att den är redo för drift. Anslutningen motsvarar gällande VDE- och DIN-bestämmelser.

Kundens nätanslutning liksom den använda förlängningskabeln måste motsvara dessa föreskrifter.

Skadade elanslutningsledningar

På elektriska anslutningsledningar uppstår det ofta isolationsskador.

Orsaker till detta kan vara:

Tryckställen när anslutningsledningar förs genom fönster- eller dörröppningar. - Knäckställen genom felaktig fastsättning eller styrning av anslutningsledningen. - Snittställen genom att anslutningsledningen körts över. - Isolationsskador genom ryck ur vägguttaget. - Sprickor genom isolationens åldring.

Sådana skadade elanslutningsledningar får inte användas och är på grund av isolationsskadorna livsfarliga.

Kontrollera regelbundet om de elektriska anslutningsledningarna är skadade. Kontrollera att anslutningssladden inte är ansluten till elnätet vid kontrollen.

Elektriska anslutningsledningar måste motsvara tillämpliga VDE- och DIN-bestämmelser. Använd endast anslutningssladdar med samma märkning.

Nätspänningen måste vara 230 volt / 50 Hz. - Förlängningskablar upp till 25 m måste ha en area på 1,5 kvadratmillimeter och över 25 m minst 2,5 kvadratmillimeter. - Nätanslutningen avsäkras med 16 A trög säkring.

Anslutningstyp Y

Om det behövs byte av nätanslutningskabel måste detta göras av tillverkaren eller dennes representant för att undvika eventuella säkerhetsrisker.

13. Transport

1. För att transportera produkten, skilj den från elnätet.
2. Lyft endast produkten i transportlådan och ställplattan. Lyft aldrig produkten i skyddsanordningarna eller inställningsgreppen.
3. Beakta viktfördelningen vid transport av produkten: Produkten är framtung. Transportera därför endast maskinen liggande och säkrad på en lämplig fixtur.

14. Rengöring och underhåll

VARNING

Överlåt underhållsarbete som inte beskrivs i denna driftmanual till en fackverkstad. Använd endast originalreservdelar.

VARNING

Felaktiga rengörings- eller underhållsarbeten kan orsaka personskador!

VARNING

Vid rengörings-, reparations- och underhållsarbeten kan produkten starta oavsiktligt, vilket kan leda till personskador och brännskador.

• Stäng av produkten.
• Dra ur nätstickkontakten.
• Låt produkten svalna. Ta ut insatsverktyget.

14.1 Allmänna anvisningar

• Kontrollera före varje användning produkten avseende uppenbara defekter som lösa, slitna eller skadade delar samt korrekt fastsättning av skruvar eller andra delar.
• Byt ut defekta delar.

14.2 Rengöring

• Använd inte rengöringsmedel eller lösningsmedel. Kemiska ämnen kan skada produktens plastdelar. Rengör aldrig produkten under rinnande vatten.
• Rengör produkten grundligt efter användning.
• Rengör ventilationshålen och produktens yta med en mjuk borste, en pensel eller en trasa.
• Om nödvändigt, ta bort spån, damm och smuts med en dammsugare.

14.3 Underhåll

Alla kullager är så infettade från fabrik att efterfettning inte är nödvändig. Smörj regelbundet alla spår i spindeln (33) och kuggstången (4) samt alla rörliga delar.

Se till att inga smörjmedel hamnar på brytare, kilrem, remskivor och borrlyftarmar.

Smörj drivanordningen

1. Kör ner axeln.
2. Påför fett uppifrån i spindeln (33) (under den övre kåpan).
3. Kör axeln upp och ner några gånger.

Smörj kuggstången

1. Kör ner axeln.
2. Fetta in axelns yttre yta.

15. Reparation och reservdelsbeställning

Efter reparation eller underhåll, övertyga dig om att alla säkerhetsrelaterade delar är fasta och i perfekt skick. Förvara delar med risk för skador utom räckhåll för andra människor och barn.

Obs: Enligt lagen om produktansvar tas inget ansvar för skador orsakade av felaktiga reparationer eller om originaldelar inte används.

Kontakta kundtjänst eller en auktoriserad fackman. Detsamma gäller tillbehör.

Anslutningar och reparationer

Anslutningar och reparationer av elektrisk utrustning får endast utföras av behöriga elektriker.

Ange följande uppgifter om du har frågor:

• Motorns strömtyp
• Uppgifter på maskinens typskylt
• Motoruppgifter på typskylten

Tänk på att om produkten skickas till servicestationen för reparation ska den av säkerhetsskäl vara tömd på olja och bränsle

Reservdelsbeställning

Vid beställning av reservdelar ska följande uppgifter anges:

• Modellbeteckning
• Artikelnummer
• Uppgifter på typskylten

Reservdelar/tillbehör Artikelnr:

Remskiva 3906806051

Kilrem 3906806035

Handtag 4906807008

Chuck med chucknyckel 3906807022

Drivaxel 4906807003

Laser komplett 4906807004

Serviceinformation

Tänk på att följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial.

Slitdelar*: Kolborstar, kilrem, batterier, borr

• Ingår inte obligatoriskt i leveransomfånget!

Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på första sidan.

16. Förvaring

• Lagra produkten och dess tillbehör på en mörk, torr och frostfri plats som inte är tillgänglig för barn.
• Den optimala lagertemperaturen ligger mellan 5 och 30°C.
• Förvara elverktyget i originalförpackningen.
• Täck över elverktyget för att skydda det mot damm eller fukt.
• Förvara driftmanualen vid elverktyget.

17. Avfallshantering och återvinning

Anvisningar beträffande förpackningen

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningen miljövänligt.

Anvisningar beträffande den tyska lagen om distribution, återtagning och miljövänlig avfallshantering av elektriska och elektroniska apparater (Elektro- und Elektronikgerätegesetz - ElektroG)

Uttjänta elektriska och elektroniska apparater ska inte kastas i hushållssoporna utan lämnas till separat insamling respektive avfallshantering!

• Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batteriers avfallshantering regleras i batterilagstiftningen.
• Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förpliktade till återlämning efter apparaternas användning.
• Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!
• Symbolen med den överkryssade soptunnan betyder att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna.

18. Felsökning

• Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen:
• Offentliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinningsenheter)
• Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbjuder detta.
• Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kantlängd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsställe på närmare håll.
• Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kompletterande villkor för återlämning.
• Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverkarens kundservice angående detta.
• Dessa uppgifter gäller endast för apparater som installeras och säljs i länderna i den Europeiska unionen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshantering av uttjänta elektriska och elektroniska apparater.

VARNING: Innan felsökning ska maskinen alltid stängas av och kontakten dras ur uttaget.

Störning Möjliga orsaker Atgård
Axeln Åker tillbaka till sin utgangsposition für snabbet eller forlångsamt	Felaktig inställning av fjaderfor-spänningen	Ställ in förspanninger; se "Inställning av spindelns returfjäder"
Chicken lossnar trots förnýad fastsättning hela tiden是从 spindeln	Smuts, fett erller olja på spindeln erller inuti chucken	Använd ett rengöringsmedel für hushålls-bruk für att rengörä spindelns och kugg-chuckens yta; se "Montera kuggchucken"
Hög bullernivå under drift Felaktig	kilremssponning Ställ in kilremsspän	ingen på nytt; se "Inställning av hastighet och kilrems-spänning"
	Spindeln ar För torr	Testa spindeln; se "Underhäll"
	Remskivan vid spindeln ar sökontrol	lera att muttern vid remskivan sitter ordentligt och draøyden behov
	Remskivan vid motorn ar sökontrol	ställningsstkruven på remskivan på motorn
Trä splittras vid borrens utgang-söpping	Inget lämpligt underlag under arbetsstycket	Använd ett lämpligt underlag; se "Positio-nering av arbetsstycket"
Arbetsstycket rycks ur handen Inge	et lämpligt underlag under arbetsstycket	Lägg underlag under arbetsstycket
	Arbetsstycketär otillräckligt fastsatt Sätt fast arbetsstycket
Borren glödgas	Felaktig hastighet.	Äandra hastigheten; se "Inställning av hastighet och kilremsspänning"
	Detkommen inga spân ur borrhälet Körregelbundet ut borren ur borrhälet für att fâ utSPANen
	Slö borr Slipa borren
	För lög matning Öka matningen
Borren går fel eller hålet är inte runt	Hårdapartier i træt Slipa borren
	Borrrspetsens langd och vinkel är olika	Slipa borren
	Borren är böjd. Byt borr
Borren blockerar i arbetss-tycket	Arbetsstycke och borr är snedställ-da eller matningen är forhög	Lägg nögot under arbetsstycket erller satt fast det; se "Positionering av arbetss-tycket"
	Otilräcklig kilremsspänning	Ställ in kilremsspänningen; se "Inställ-ning av hastighet och kilremsspänning"
Borren går och fladdrar over-drivet	Böjd borr Använd en rak borr
	För stort slitage på spindellagret Byt spindellager
	Borren är inte centrerat inspänd i chucken	Kontrolera centreringen; se "Inspanning av borren"
	Chucken Är inte riktigt fäst.	Fäst chucken riktigt, se "Hantering av kuggchicken"

Vrid den yttre ringen på tandborspatronen (23) så långt som möjligt moturs.

Förklaring av symbolerna på produkten

10.1 Inställning av spindelreturfjädern (bild 9+9.1)

För idrifttagning måste produkten monteras komplett!

VARNING

Risk för personskador!

Sätt stickproppen först in i vägguttaget, när produkten är klar för användning.

VARNING

Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts kostnadsfritt, men kunden står för installationen. Vår garanti täcker endast originaldelar. Garantianspråk föreligger inte för: garantin täcker ej transportskador, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.

Garanti FI
