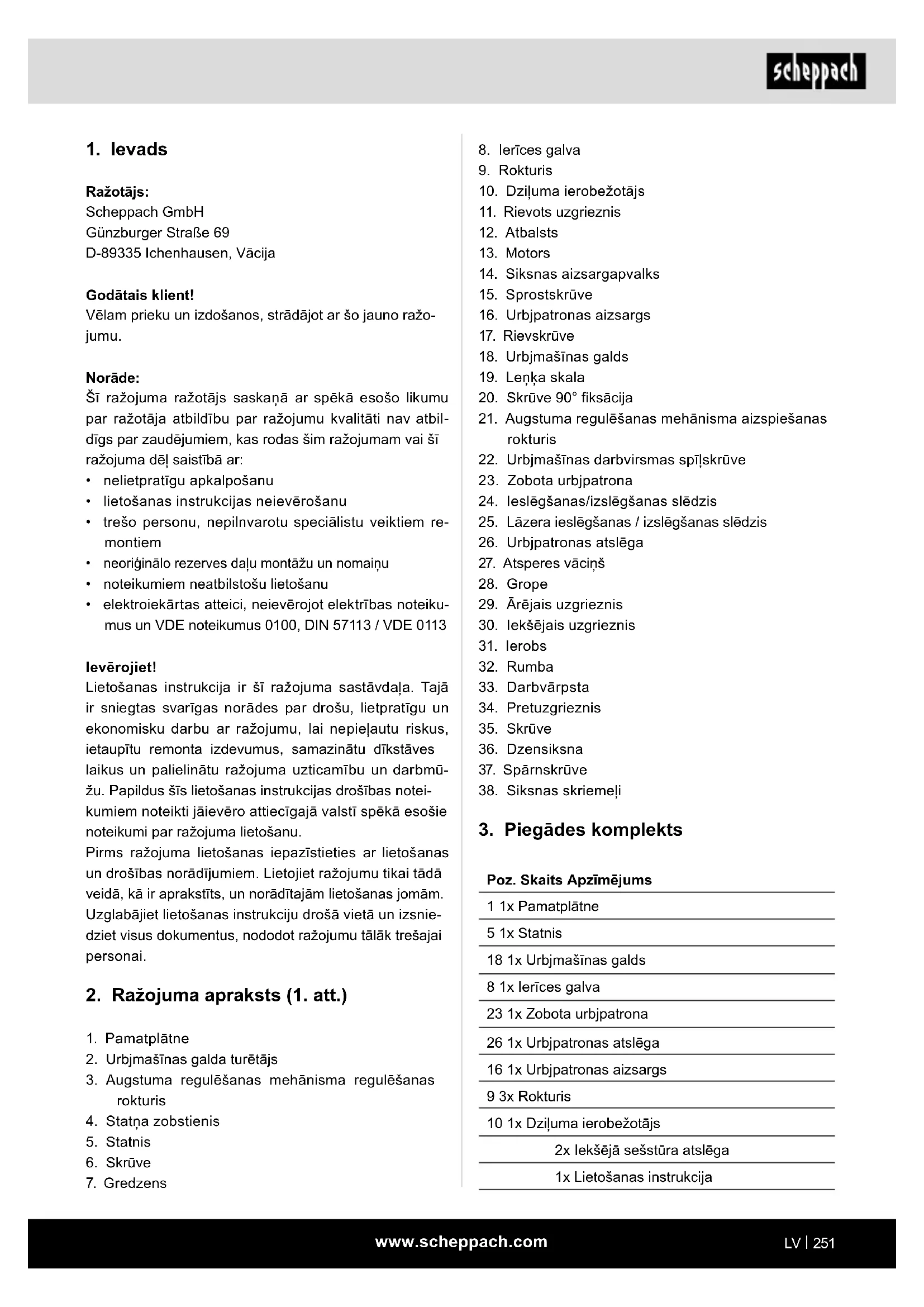

LIETOŠANAS INSTRUKCIJA DP16SL SCHEPPACH

Galda urbjmašīna Oriģinālās lietošanas instrukcijas tulkojums

Simbolu skaidrojums, kas izvietoti uz ražojuma Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus. Brīdinājums! Neievērošanas gadījumā ir iespējamas briesmas dzīvībai, savainošanās risks vai instrumenta bojājums! Brīdinājums! Lai mazinātu savainošanās risku, izlasiet lietošanas instrukciju. Lietojiet aizsargbrilles. Darba laikā radušās dzirksteles vai no ražojuma krītošas šķēpeles, skaidas un putekļi var izraisīt redzes zudumu. Lietojiet ausu aizsargus. Trokšņu iedarbība var izraisīt dzirdes zudumu. Lietojiet putekļu aizsargmasku. Apstrādājot kokmateriālu un citus materiālus, var rasties veselībai kaitīgi putekļi. Nedrīkst apstrādāt azbestu saturošu materiālu! Nestrādājiet ar izlaistiem gariem matiem. Lietojiet matu tīkliņu. Lietošanas laikā nelietojiet cimdus. Ievērībai! Lāzera starojums Ražojums atbilst spēkā esošajām Eiropas Direktīvām. Ražojums atbilst piemērojamām Serbijas vadlīnijām.www.scheppach.com

5. Vispārējie drošības norādījumi.......................................................................... 252

10. Dziļuma ierobežotājs

18. Urbjmašīnas galds

20. Skrūve 90° ksācija

21. Augstuma regulēšanas mehānisma aizspiešanas

22. Urbjmašīnas darbvirsmas spīļskrūve

23. Zobota urbjpatrona

24. Ieslēgšanas/izslēgšanas slēdzis

25. Lāzera ieslēgšanas / izslēgšanas slēdzis

29. Ārējais uzgrieznis

30. Iekšējais uzgrieznis

Poz. Skaits Apzīmējums 1 1x Pamatplātne 5 1x Statnis 18 1x Urbjmašīnas galds 8 1x Ierīces galva 23 1x Zobota urbjpatrona 26 1x Urbjpatronas atslēga 16 1x Urbjpatronas aizsargs 9 3x Rokturis 10 1x Dziļuma ierobežotājs 2x Iekšējā sešstūra atslēga 1x Lietošanas instrukcija

Ražotājs: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen, Vācija Godātais klient! Vēlam prieku un izdošanos, strādājot ar šo jauno ražo- jumu. Norāde: Šī ražojuma ražotājs saskaņā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbil- dīgs par zaudējumiem, kas rodas šim ražojumam vai šī ražojuma dēļ saistībā ar:

• nelietpratīgu apkalpošanu

• lietošanas instrukcijas neievērošanu

• trešo personu, nepilnvarotu speciālistu veiktiem re- montiem

• neoriģinālo rezerves daļu montāžu un nomaiņu

• noteikumiem neatbilstošu lietošanu

• elektroiekārtas atteici, neievērojot elektrības noteiku- mus un VDE noteikumus 0100, DIN 57113 / VDE 0113 Ievērojiet! Lietošanas instrukcija ir šī ražojuma sastāvdaļa. Tajā ir sniegtas svarīgas norādes par drošu, lietpratīgu un ekonomisku darbu ar ražojumu, lai nepieļautu riskus, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu ražojuma uzticamību un darbmū- žu. Papildus šīs lietošanas instrukcijas drošības notei- kumiem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par ražojuma lietošanu. Pirms ražojuma lietošanas iepazīstieties ar lietošanas un drošības norādījumiem. Lietojiet ražojumu tikai tādā veidā, kā ir aprakstīts, un norādītajām lietošanas jomām. Uzglabājiet lietošanas instrukciju drošā vietā un izsnie- dziet visus dokumentus, nododot ražojumu tālāk trešajai personai.

2. Ražojuma apraksts (1. att.)

2. Urbjmašīnas galda turētājs

3. Augstuma regulēšanas mehānisma regulēšanas

m BRĪDINĀJUMS Signālvārds, lai apzīmētu iespējamu bīstamības situāciju, ja to pieļauj, tad tās sekas varētu būt nāve vai smags savainojums. m UZMANĪBU! Signālvārds, lai apzīmētu iespējamu bīstamības situāciju, ja to pieļauj, tad tās sekas varētu būt nenozīmīgs vai vidējs savainojums.

Signālvārds, lai apzīmētu iespējamu bīstamības situāciju, ja to pieļauj, tad tās sekas varētu būt ražojuma vai īpašuma materiālie zaudējumi.

5. Vispārējie drošības norādījumi

Elektroinstrumentu vispārējie drošības norādījumi m BRĪDINĀJUMS! Izlasiet visus drošības norādīju- mus, norādes, ilustrācijas un tehniskos datus, ar kuriem šis elektroinstruments ir apgādāts. Turp- māko norāžu neievērošana var izraisīt elektrisko trie- cienu, ugunsgrēku un/vai smagus savainojumus. Uzglabājiet visus drošības norādījumus un norā- des turpmākām uzziņām. Drošības norādījumos izmantotais jēdziens “Elektroins- truments” attiecas uz elektroinstrumentiem, kurus dar- bina no elektrotīkla (ar tīkla vadu), vai uz elektroinstru- mentiem, kurus darbina no akumulatora (bez tīkla vada).

1) Darba vietas drošība

a) Uzturiet savu darba vietu tīru un labi apgais- motu. Nekārtība vai neapgaismotas darba vietas var radīt nelaimes gadījumus. b) Nedarbojieties ar elektroinstrumentu sprā- dzienbīstamā vidē, kurā atrodas viegli aizde- dzināmi šķidrumi, gāzes vai putekļi. Elektroins- trumenti ģenerē dzirksteles, kas var aizdedzināt putekļus vai tvaikus. c) Nelaidiet klāt bērnus un citas personas elektro- instrumenta lietošanas laikā.

4. Noteikumiem atbilstoša lietošana

Darbvirsmas urbjmašīna ir paredzēta urbšanai metālā, plastmasā, kokā un tamlīdzīgos materiālos, un to drīkst izmantot tikai privātā mājsaimniecībā. Pārtikas produktus un veselībai kaitīgus materiālus ne- drīkst apstrādāt ar ierīci. Urbjpatrona ir paredzēta tikai tādu urbju un instrumen- tu izmantošanai, kuru kāta diametrs ir 1,5–13 mm un kam ir cilindrisks instrumenta kāts. Bez tam vēl var iz- mantot instrumentus ar konisku kātu. Ražojumu drīkst lietot pieaugušie. Ražojumu nedrīkst lietot personas, kas jaunākas par 16 gadiem. Jaunieši, kas ve- cāki par 16 gadiem, drīkst lietot ražojumu tikai uzraudzībā. Ražojumu drīkst izmantot tikai tam paredzētajam mēr- ķim. Ierīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Par jebkāda veida bojāju- miem vai savainojumiem, kas izriet no šādas lietoša- nas, ir atbildīgs lietotājs/operators un nevis ražotājs. Noteikumiem atbilstošas lietošanas sastāvdaļa ir arī lieto- šanas instrukcijā minēto drošības norādījumu, kā arī mon- tāžas instrukcijas un lietošanas norādījumu ievērošana. Personām, kas ražojumu izmanto un apkopj, jāpārzina ražojums un jābūt informētām par iespējamiem riskiem. Patvaļīga izmaiņu veikšana ražojumā pilnīgi atbrīvo ražotāju no atbildības par bojājumiem, kas radušies izmaiņu rezultātā. Ražojumu drīkst lietot tikai ar ražotāja oriģinālajām da- ļām un oriģinālajiem piederumiem. Jāievēro ražotāja drošības, darba un apkopes noteiku- mi, kā arī tehniskajos raksturlielumos minētie izmēri. Ņemiet vērā, ka mūsu ražojumi atbilstoši noteikumiem nav konstruēti komerciālai, amatnieciskai vai rūpnie- ciskai izmantošanai. Mēs nesniedzam garantiju, ja ražojumu izmanto komerciālos, amatniecības vai rūp- niecības uzņēmumos, kā arī līdzīgos darbos. Ražotājs nav atbildīgs par bojājumiem, kurus izraisījusi noteikumiem neatbilstoša lietošana vai nepareiza vadība. Lietošanas instrukcijā izmantoto signālvārdu skaidrojums m BĪSTAMI Signālvārds, lai apzīmētu tieši gaidāmo bīstamības situāciju, ja to pieļauj, tad tās sekas ir nāve vai smags savainojums.www.scheppach.com

c) Nepieļaujiet nejaušu lietošanas sākšanu. Pār- liecinieties, vai elektroinstruments ir izslēgts, pirms jūs to pievienojat pie elektroapgādes un/vai akumulatora, to satverat vai pārnēsājat. Ja elektroinstrumenta pārnēsāšanas laikā turat pirkstu uz slēdža vai elektroinstrumentu ieslēgtā veidā pievienojat pie elektroapgādes, tad var no- tikt nelaimes gadījumi. d) Pirms ieslēdzat elektroinstrumentu, noņemiet regulēšanas darbarīkus vai uzgriežņu atslēgas. Instruments vai atslēga, kas atrodas rotējošā ierī- ces daļā, var radīt savainojumus. e) Nepieļaujiet nedabisku stāju. Ieņemiet stabilu pozīciju un vienmēr saglabājiet līdzsvaru. Tā- dējādi jūs varat labāk kontrolēt elektroinstrumentu negaidītās situācijās. f) Valkājiet piemērotu apģērbu. Nevalkājiet platu apģērbu vai rotaslietas. Sargājiet matus, apģēr- bu un cimdus no kustīgajām daļām. Kustīgās daļas var satvert vaļīgu apģērbu, rotaslietas vai garus matus. g) Ja ir iespējams uzstādīt putekļu nosūkšanas ie- kārtas un putekļu uztveršanas iekārtas, pārlie- cinieties, vai tās ir pievienotas, un tiek pareizi izmantotas.Putekļu nosūkšanas iekārtas izman- tošana var mazināt bīstamību, ko rada putekļi. h) Neuzskatiet, ka esat pilnīgā drošībā, un neigno- rējiet elektroinstrumenta drošības noteikumus, pat ja pēc daudzām lietošanas reizēm pārzināt elektroinstrumentu. Nevērīga rīkošanās var se- kundes daļās radīt smagus savainojumus.

4) Elektroinstrumenta izmantošana un apkalpo-

šana a) Nepārslogojiet ierīci. Izmantojiet savā darbā šim nolūkam paredzētu elektroinstrumentu. Ar piemē- roto elektroinstrumentu jūs darbojaties labāk un drošāk norādītajā jaudas diapazonā. b) Nelietojiet elektroinstrumentu, kuram ir bojāts slēdzis. Elektroinstruments, kuru nav iespē- jams vairs ieslēgt vai izslēgt, ir bīstams, un tas ir jāsalabo. c) Atvienojiet kontaktspraudni no kontaktligz- das un/vai noņemiet noņemamo akumulatoru, pirms veicat ierīces regulējumus, nomaināt darbinstrumenta daļas vai noliekat projām elektroinstrumentu. Šis piesardzības pasākums novērš elektroinstrumenta nejaušu palaišanu. d) Uzglabājiet neizmantotos elektroinstrumen- tus bērniem nepieejamā vietā. Uzmanības novēršanas gadījumā jūs varat zaudēt kontroli pār elektroinstrumentu.

2) Elektriskā drošība

a) Elektroinstrumenta kontaktspraudnim jāiede- ras kontaktligzdā. Kontaktspraudni nekādā veidā nedrīkst izmainīt. Neizmantojiet adaptera kontakt- spraudņus kopā ar iezemētiem elektroinstrumen- tiem. Neizmainīti kontaktspraudņi un piemērotas kontaktligzdas mazina elektriskā trieciena risku. b) Nepieļaujiet zisko kontaktu ar iezemētām virs- mām, piem., caurulēm, apkures aprīkojumu, plītīm un ledusskapjiem. Pastāv paaugstināts elektriskā trieciena risks, ja jūsu ķermenis ir iezemēts. c) Sargājiet elektroinstrumentus no lietus vai slap- juma. Ūdens iekļūšana elektroinstrumentā palieli- na elektriskā trieciena risku. d) Neizmantojiet kabeli citam nolūkam, lai pārnē- sātu, uzkarinātu elektroinstrumentu vai atvie- notu kontaktspraudni no kontaktligzdas. Sar- gājiet kabeli no karstuma, eļļas, asām malām vai kustīgām ierīces daļām. Bojāti vai sapinušies vadi palielina elektriskā trieciena risku. e) Kad darbojaties ar elektroinstrumentu ārpus telpām, izmantojiet tikai pagarinātāja kabeļus, kuri ir piemēroti arī darbiem ārpus telpām. Dar- biem ārpus telpām piemērota pagarinātāja kabeļa lietošana mazina elektriskā trieciena risku. f) Ja elektroinstrumenta lietošana mitrā vidē nav novēršama, izmantojiet noplūdstrāvas aizsarg- slēdzi. Noplūdstrāvas aizsargslēdža lietošana mazina elektriskā trieciena risku.

a) Rīkojieties piesardzīgi un pievērsiet uzmanību tam, ko darāt, un prātīgi sāciet darbu ar elek- troinstrumentu. Nelietojiet elektroinstrumentu, ja esat noguris vai atrodaties narkotisko vielu, alkohola vai medikamentu iespaidā. Neuzmanī- bas brīdis elektroinstrumenta lietošanas laikā var izraisīt nopietnus savainojumus. b) Lietojiet individuālos aizsardzības līdzekļus un vienmēr uzlieciet aizsargbrilles. Individuālo aiz- sardzības līdzekļu lietošana, piem., pretputekļu respirators, neslīdoši drošības apavi, aizsargķivere vai ausu aizsargi, atkarībā no elektroinstrumenta veida un izmantošanas, mazina savainojumu risku.www.scheppach.com

e) Urbšanas instrumentam jārotē, pirms jūs to pievadāt pie darba materiāla. Pretējā gadījumā urbšanas instruments var aizķerties darba mate- riālā un tādā veidā izraisīt darba materiāla negai- dītu kustību un savainojumus. f) Ja urbšanas instruments nosprostojas, netur- piniet to spiest uz leju un izslēdziet elektroins- trumentu. Izpētiet un novērsiet nosprostošanās cēloni. Nosprostošanās var radīt darba materiāla negaidītu kustību un savainojumus. g) Nepieļaujiet garas urbšanas skaidas, regulāri pārtraucot spiedienu uz leju. Asas metāla skai- das var ieķerties un radīt savainojumus. h) Nekad nenoņemiet urbšanas skaidas no urb- šanas zonas, kamēr elektroinstruments dar- bojas. Lai noņemtu skaidas, pārvietojiet urb- šanas instrumentu prom no darba materiāla, izslēdziet urbšanas instrumentu un nogaidiet urbšanas instrumenta apstādināto stāvokli. Izmantojiet palīglīdzekļus, piem., suku vai āķi, lai noņemtu skaidas. Saskare ar rotējošām da- ļām vai urbšanas skaidām var radīt savainojumus.

i) Darbinstrumentu ar aplēses apgriezienu skai-

tu pieļaujamajam apgriezienu skaitam jābūt vismaz tik lielam, kāds maksimālais apgrie- zienu skaits ir norādīts uz elektroinstrumenta. Piederumi, kas rotē ātrāk, nekā tas ir pieļaujams, var saplīst un lidot apkārt. IEVĒRĪBAI! Lāzera starojums Neskatieties starā. Lāzera 2. klase Sargājiet sevi un apkārtējo vidi no nelaimes gadīju- miem, veicot atbilstīgus piesardzības pasākumus!

• Neskatieties ar neaizsargātām acīm tieši lāzera starā.

• Nekad neskatieties tieši stara trajektorijā.

• Nekad nevērsiet lāzera staru pret atstarojošām virs- mām un cilvēkiem vai dzīvniekiem. Arī lāzera stars ar mazu jaudu var radīt acu bojājumus.

• m UZMANĪBU Ja tiek pielietotas tādas darba metodes, kas atšķiras no šeit norādītajām, tas var radīt bīstamu starojuma iedarbību.

• Nekad neatveriet lāzera moduli. Neparedzēti var no- tikt staru iedarbība. Neļaujiet lietot elektroinstrumentu personām, ku- ras nepārzina šo elektroinstrumentu vai nav izlasī- jušas šīs norādes. Elektroinstrumenti ir bīstami, ja tos lieto nepieredzējušas personas. e) Rūpīgi kopiet elektroinstrumentus un dar- binstrumentu. Pārbaudiet, vai kustīgās daļas ne- vainojami darbojas un neiestrēgst, vai daļas nav salūzušas vai nav bojātas tā, ka ir traucēta elek- troinstrumenta darbība. Pirms elektroinstrumenta lietošanas uzticiet salabot bojātās daļas. Daudzu nelaimes gadījumu cēlonis ir slikti apkopti elektro- instrumenti. f) Uzturiet griezējinstrumentus asus un tīrus. Rūpīgi kopti griezējinstrumenti ar asām griezē- jmalām mazāk iestrēgst un ir vieglāk vadāmi. g) Izmantojiet elektroinstrumentu, piederumus, darbinstrumentus utt. atbilstoši šīm norādēm. Turklāt ņemiet vērā darba apstākļus un izpildāmo darbu. Elektroinstrumenta lietošana citiem nepa- redzētiem lietošanas gadījumiem var radīt bīsta- mas situācijas. h) Nodrošiniet, lai rokturi un satveršanas virsmas būtu sausas, tīras un nebūtu notraipītas ar eļļu un smērvielu. Slideni rokturi un satveršanas virs- mas neatļauj elektroinstrumenta drošu vadību un kontroli neparedzamās situācijās.

a) Uzticiet savu elektroinstrumentu labot tikai kvalicētiem speciālistiem un, izmantojot tikai oriģinālās rezerves daļas. Tādējādi nodrošina to, ka būs saglabāta elektroinstrumenta drošība. Drošības norādījumi urbjmašīnām a) Urbjmašīna jānodrošina. Nepareizi nostiprināta urbjmašīna var pārvietoties vai apgāzties, un tas var radīt savainojumus. b) Darba materiāls jāiespiež vai jānostiprina uz darba materiāla paliktņa. Neurbiet darba materi- ālos, kuri ir pārāk mazi drošai iespiešanai. Darba materiāla noturēšana ar roku var radīt savainoju- mus. c) Nelietojiet cimdus. Rotējošās daļas vai urbšanas skaidas var satvert cimdus un tādā veidā radīt sa- vainojumus. d) Nelieciet rokas urbšanas zonā, kamēr elektro- instruments darbojas. Saskare ar rotējošām da- ļām vai urbšanas skaidām var radīt savainojumus.www.scheppach.com

• Veselības apdraudējums, ko rada apkārt lidojošas skaidas. Lietojiet individuālos aizsardzības līdzek- ļus, piem., acu aizsargu.

• Savainojumi, ko rada izsviests darba materiāls nelietpratīgas turēšanas vai vadīšanas gadījumā, piem., darbs bez skrūvspīlēm vai atbalsta.

• Veselības apdraudējums, ko rada strāva, izmantojot nepienācīgus elektropieslēguma vadus.

• Turklāt, neskatoties uz visiem veiktajiem piesardzī- bas pasākumiem, var pastāvēt atlikušie riski, kas nav acīmredzami.

• Atlikušos riskus var samazināt, ja ievēro “Drošības norādījumus” un “Noteikumiem atbilstošu lietoša- nu”, kā arī lietošanas instrukciju.

• Nepieļaujiet nejaušu ierīces iedarbināšanos: ievie- tojot spraudni kontaktligzdā, nedrīkst nospiest iedar- bināšanas taustiņu.

• Izmantojiet instrumentu, kas ieteikts šajā instrukcijā. Tā panāksiet, ka urbjmašīnai ir optimāla jauda.

• Kad ierīce darbojas, netuviniet rokas darba zonai.

• Pirms regulēšanas vai apkopes darbu veikšanas iz- slēdziet ražojumu un atvienojiet tīkla kontaktspraudni.

Garums x platums x augstums 235 x 482 x 730 mm Galda izmēri 194 x 165 mm Darbvirsmas pagriešanas diapazons - 45 ° / 0 ° / 45 ° Darbvirsmas pagrieziena leņķis 360° Atstatums starp urbjpatronu un darbvirsmu 305 mm Atstatums starp urbjpatronu un pamatnes plātni 405 mm Statņa ø 48 mm Urbjpatronas stiprinājums B16 Urbja iespīlēšanas diapazons 1,5 - 13 mm Maks. urbšanas dziļums 50 mm Apgriezienu skaita pakāpes

• Ja ražojums netiek lietots ilgāku laiku, vajadzētu iz- ņemt baterijas.

• Lāzeru nedrīkst apmainīt pret cita tipa lāzeru.

• Lāzera remontu drīkst veikt tikai lāzera ražotājs vai viņa pilnvarots pārstāvis. Ievērojiet pareizo tīkla spriegumu! Ievērojiet, lai tīkla spriegums sakristu ar norādēm datu plāksnītē. Izmantojiet kontaktligzdu ar zemējuma kontaktu! Ražojumu drīkst lietot tikai kontaktligzdā ar pienācīgi uzstādītu zemējuma kontaktu. Darba vietas drošība Nodrošiniet ierīcei drošu un stabilu pozīciju. Ja iespē- jams, nostipriniet ierīci uz pamatnes plātnes vai darb- galda. Aizsardzība no elektrošoka! Sargiet ražojumu no mitruma. Ražojums nedrīkst būt nedz mitrs, nedz to nedrīkst lietot mitrā vidē. Pirms katras lietošanas pārbaudiet, vai ražojumam un tīk- la pieslēguma vadam ar kontaktdakšu nav bojājumu. Nepieļaujiet ķermeņa daļu pieskaršanos iezemētiem priekšmetiem, piem., caurulēm, sildķermeņiem utt. Aizsardzība no ugunsgrēka vai sprādziena! Ražojuma iekšpusē atrodas dzirksteļojošas detaļas. Nelietojiet ražojumu aizdedzināmu šķidrumu vai gāzu tuvumā. Neievērošanas gadījumā pastāv ugunsbīsta- mība vai sprādzienbīstamība. m BRĪDINĀJUMS! Šis elektroinstruments darba lai- kā rada elektromagnētisko lauku. Šis lauks noteiktos apstākļos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējo- šu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ietei- cams konsultēties ar ārstu un ražotāju.

Elektroinstruments ir konstruēts atbilstoši tehnis- kās attīstības līmenim un atzītiem drošības teh- nikas noteikumiem. Tomēr darba laikā var rasties daži atlikušie riski.

• Veselības apdraudējums, ko rada rotējošs instru- ments garu galvas matu un vaļīga apģērba gadī- jumā. Lietojiet individuālos aizsardzības līdzekļus, piem., matu tīkliņu un cieši pieguļošu apģērbu.www.scheppach.com

• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termiņa beigām.

• Pirms lietošanas iepazīstieties ar ražojumu, izman- tojot lietošanas instrukciju.

• Piederumiem, kā arī nodilušo daļu aizvietošanai un re- zerves daļām izmantojiet tikai oriģinālās daļas. Rezer- ves daļas saņemsiet savā tirdzniecības uzņēmumā.

• Pasūtījumos norādiet mūsu preces numurus, kā arī ražojuma tipu un izgatavošanas gadu. m BRĪDINĀJUMS Ražojums un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

m BRĪDINĀJUMS Savainošanās risks! Kad izstrādājums ir sagatavots lietošanai, vispirms ie- spraudiet tīkla kontaktspraudni kontaktligzdā. m BRĪDINĀJUMS Darba instrumenti var būt asi un lietošanas laikā var uz- karst. Rīkojoties ar darba instrumentiem, vienmēr valkā- jiet aizsargcimdus.

2. Novietojiet statni (5) uz pamatplātnes (1) tā, lai

statņa (5) caurumi būtu vienlīdzīgi ar pamatplāt- nes (1) caurumiem.

3. Ieskrūvējiet trīs skrūves (6) statņa (5) nostiprinā-

šanai pamatplātnē (1) un stingri pievelciet tās ar uzgriežņatslēgu (SW13).

9.2 Zobstieņa (4) noņemšana (3. att.)

Lai varētu uzstādīt šo urbjmašīnu, vispirms jādemontē zobstienis (4).

1. Demontējiet gredzenu (7), izmantojot iekšējā seš-

stūra atslēgu (SW3), un novelciet to no statņa (5).

2. Tagad izvelciet zobstieni (4).

9.3 Urbjmašīnas galda turētāja iepriekšējā mon-

1. Iebīdiet kloķa turētāju (22) no iekšpuses caur ur-

bumu urbjmašīnas galda turētājā (2).

2. Uzlieciet kloķi (21) uz kloķa turētāja un nostipriniet

kloķi (3) ar iekšējā sešstūra atslēgu. Motora jauda 550 W Darba režīms S2 10min Kabeļa garums 1830 mm Svars 22 kg Lāzera klase 2 Lāzera viļņa garums 650 Nm Lāzera jauda < 1 mW Paturētas tiesības veikt tehniskas izmaiņas! *Darba režīms S2, īslaicīgs režīms Troksnis un vibrācija m Brīdinājums! Troksnis var radīt smagas sekas jūsu veselībai. Ja ierīces troksnis pārsniedz 85 dB, lietojiet piemērotus ausu aizsargus. Trokšņa un vibrācijas parametri noteikti atbilstoši stan- darta EN 62841-1 prasībām. Trokšņa raksturlielumi Skaņas jaudas līmenis, L

82 dB Skaņas spiediena līmenis L

69 dB Kļūda K wA/pA 3 dB Vibrāciju raksturlielumi (rokas šūpoles) Vibrācija a

≤ 2,5 m/s² Norādītā vibrācijas kopējā vērtība un trokšņa emisijas vērtība ir mērītas saskaņā ar standartizētu pārbaudes metodi, un tās var izmantot elektroinstrumenta salīdzi- nāšanai ar citām ierīcēm. Norādīto trokšņa emisijas vērtību un norādīto vibrāci- jas kopējo vērtību var izmantot arī slodzes sākotnējai novērtēšanai.

• Atveriet iepakojumu un uzmanīgi izņemiet ražojumu.

• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).

• Pārbaudiet, vai piegādes komplekts ir pilnīgs.

• Pārbaudiet, vai ražojumam un piederumiem trans- portēšanas laikā nav radušies bojājumi. Ja ir kādi iebildumi, nekavējoties sazinieties ar starpnieku. Vēlākas reklamācijas netiek atzītas.www.scheppach.com

pretēji pulksteņrādītāja virzienam (skatoties no aug- šas) un atveriet zobotas urbjpatronas (23) žokļus.

4. Uzlieciet koksnes gabalu uz ierīces galda un no-

laidiet darbvārpstu (33) līdz koksnes gabalam. Sa- spiediet, lai patrona pareizi novietotos.

9.9 Vertikālās urbjmašīnas ar statni montāža uz

• Pieskrūvējiet urbjmašīnu ar pamatplātnes (1) urbu- miem uz darbgalda, lai nepieļautu ierīces apgāšanos.

• Taču jūsu pašu drošībai ir neatlaidīgi ieteicams sa- skrūvēšanu veikt uz darbgalda vai tamlīdzīgā vietā.

m BRĪDINĀJUMS Visi nepieciešamie iepriekšējie iestatījumi šīs urbjma- šīnas nevainojamam darbam ir jau veikti rūpnīcā. Lū- dzu, neko nemodicējiet. Instrumenta normāls nolietojums un lietošana var vei- cināt papildu iestatīšanu. m BRĪDINĀJUMS Vienmēr atvienojiet tīkla kontaktspraudni, pirms veicat ražojuma iestatījumus.

10.1 Darbvārpstas atvilcējatsperes noregulēšana

(9.+9.1. att.) Var būt nepieciešams, ka darbvārpstas atvilcējatspere jāiestata, jo ir izmainījies tās spriegojums, un tādējādi darbvārpsta (33) atvirzās pārāk ātri vai pārāk lēni.

1. Lai iegūtu lielāku darba telpu, nolaidiet urbjmašī-

2. Strādājiet urbjmašīnas kreisajā pusē.

3. Ievietojiet skrūvgriezi priekšējā apakšējā rie-

vā (28) un noturiet to uz vietas.

4. Noņemiet ārējo uzgriezni (29) ar dakšatslēgu

5. Noturot skrūvgriezi joprojām rievā (28), atskrūvē-

jiet iekšējo uzgriezni (30), līdz ierobs (31) atbrīvo- jas no rumbas (32). IEVĒRĪBAI! Atspere ir nospriegota!

6. Uzmanīgi grieziet atsperes vāciņu (27) pretēji

pulksteņrādītāja virzienam ar skrūvgriezi, līdz va- rat rievu (28) iespiest rumbā (32).

7. Nolaidiet darbvārpstu (33) viszemākajā pozīci-

jā un noturiet atsperes vāciņu (27) pozīcijā. Kad darbvārpsta (33) pārvietojas uz augšu un uz leju tā, kā jūs to vēlaties, atkārtoti pievelciet iekšējo uzgriezni (30).

9.4 Urbjmašīnas galda turētāja (2) montāža (4. att.)

1. Ievietojiet zobstieni (4) urbjmašīnas galda turētā-

2. Ieregulējiet zobstieni (4) urbjmašīnas galda turē-

urbjmašīnas galda turētāja (2) pareizo sazobi ar zobstieni (4).

4. Tagad uzlieciet urbjmašīnas darbvirsmas turē-

tāju (2) ar zobstieni (4) uz statņa (5) un ievadiet zobstieni (4) apakšējā zobstieņa vadīklā uz stat- nes kājas.

5. Nostipriniet zobstieni (4) ar gredzenu (7). Turklāt

uzmaniet, lai zobstieņa vadīkla pie gredzena (7) būtu vērsta uz leju. Noksējiet gredzenu (7), pie- velkot iebūvēto slēpto skrūvi.

6. Uzlieciet augstuma regulēšanas mehānisma re-

gulēšanas rokturi (3) uz urbjmašīnas galda turētā- ja (2) kāta un nostipriniet to ar slēpto skrūvi.

9.5 Ierīces galvas (8) un statņa (5) montāža (5. att.)

1. Novietojiet ierīces galvu (8) uz statņa (5).

2. Novietojiet urbjmašīnas darbvārpstu (33) ar urbj-

mašīnas galdu (18) un pamatplātni (1) vienā līmenī.

3. Stingri pievelciet divas slēptās skrūves, kuras at-

rodas ierīces galvas (8) sānos. Šim nolūkam iz- mantojiet iekšējā sešstūra atslēgu (SW4).

9.7 Rokturu (9) montāža pie vertikālās piedziņas

• Stingri ieskrūvējiet rokturus (9) darbvārpstas rum- bas vītnē.

9.8 Zobotas urbjpatronas (23) montāža (8. att.)

1. Notīriet konisko caurumu zobotā urbjpatronā (23)

un darbvārpstas konusu ar tīru auduma gabalu. Pārliecinieties, vai netīrumu daļiņas vairs nav pie- lipušas pie virsmas. Virsmu vismazāko piesārņo- jumu dēļ tiek novērsta zobotas urbjpatronas (23) nevainojama stabilitāte. Tādējādi urbis iespējams var sisties. Ja koniskais caurums zobotā urbjpatronā (23) ir ļoti piesārņots, izmantojiet tīrīšanas šķīdumu uz tīra auduma gabala.

2. Uzbīdiet zobotu urbjpatronu (23) pēc iespējas tā-

lāk uz darbvārpstas izciļņa.www.scheppach.com

1. Lai urbjmašīnas galdu (18) novietotu noliektā po-

zīcijā, atskrūvējiet spīļskrūvi (22) ar dakšatslēgu SW19 un noņemiet skrūvi (20), kas paredzēta 90° ksācijai, izmantojot dakšatslēgu SW10.

2. Noregulējiet vajadzīgo leņķi ar leņķa skalu (19).

3. Atkārtoti pievelciet spīļskrūvi (22).

11.3 Darbvirsmas augstuma regulēšana (11.+12. att.)

1. Atskrūvējiet augstuma regulēšanas mehānisma

iespīlēšanas rokturi (21).

2. Noregulējiet urbjmašīnas galdu (18) vajadzīgajā

augstumā, griežot ar augstuma regulēšanas me- hānisma regulēšanas rokturi (3).

3. Atkārtoti pievelciet augstuma regulēšanas mehā-

nisma iespīlēšanas rokturi (21). NORĀDE! Mēs iesakām noregulēt galda augstumu tā, lai urbja gals atrastos mazliet virs darba materiāla.

11.4 Zobotas urbjpatronas (23) lietošana

Jūsu galda urbjmašīna ir aprīkota ar zobotu urbjpatro- nu (23). Lai ievietotu urbi, rīkojieties šādi:

komplektā iekļauto urbjpatronas atslēgu (26).

4. Atkārtoti noņemiet urbjpatronas atslēgu (26).

5. Uzmaniet, lai iespīlētie instrumenti būtu nostiprināti.

Urbja iespīlēšana Noteikti uzmaniet, lai instrumenta maiņas laikā tīkla kontaktspraudnis būtu atvienots. Zobotā urbjpatronā (23) drīkst iespīlēt tikai cilindriskus instrumentus ar norādīto maksimālo kāta diametru. Lietojiet tikai nevainojamu un asu instrumentu. Nelie- tojiet instrumentus, kuru kāts ir bojāts, vai citādā veidā tie ir deformēti vai bojāti. Izmantojiet tikai piederumus un papildierīces, kas no- rādītas lietošanas instrukcijā, vai kuras atļāvis ražotājs.

1. Ievietojiet urbi tik dziļi zobotā urbjpatronā (23), lai

patronas žokļi varētu optimāli to satvert. (Mazu urbju gadījumā uzmaniet, lai žokļi nesaskartos ar urbja spirālēm).

2. Pārliecinieties, vai urbis atrodas centrēti zobotā

ronas atslēgu (26), tā ka urbis darba laikā nevar izgriezties cauri.

8. Ja pārāk vaļīgi, atkārtojiet darbības 3-5. Ja pārāk

stingri, pretējā secībā darbību 6.

9. Nostipriniet ārējo uzgriezni (29) pret iekšējo uz-

griezni (30) ar dakšatslēgu.

10. NORĀDE! Nesagrieziet pārāk daudz un neierobe-

žojiet darbvārpstas (33) kustību!

10.2 Darbvārpstas (33) aksiālā brīvkustība (10. att.)

Ja darbvārpsta (33) atrodas apakšējā pozīcijā, grieziet to ar roku. Ja jūs konstatējat pārāk lielu brīvkustību, rīkojieties šādi:

1. Atskrūvējiet pretuzgriezni (34).

2. Grieziet skrūvi (35) pulksteņrādītāja virzienā, lai

izlīdzinātu brīvkustību, neietekmējot darbvārp- stas (33) augšup un lejup kustību (neliela brīvkus- tība ir normāla parādība).

3. Atkārtoti pievelciet pretuzgriezni (34).

11. Lietošanas sākšana

m BRĪDINĀJUMS Pirms lietošanas sākšanas noteikti pilnīgi samon- tējiet ražojumu! m BRĪDINĀJUMS Savainošanās risks! Kad izstrādājums ir sagatavots lietošanai, vispirms ie- spraudiet tīkla kontaktspraudni kontaktligzdā. m BRĪDINĀJUMS Ja jūs nepārzināt šāda veida ierīces, konsultējieties ar speciālistu. Katrā ziņā jums vajadzētu būt izlasīju- šam un izpratušam lietošanas un drošības informāciju, pirms jūs sākat darbu ar šo ražojumu.

11.1 Ieslēgšanas / izslēgšanas slēdzis (24)

1. Levietojiet tīkla kontaktspraudni pienācīgi saze-

mētā tīkla kontaktligzdā.

2. Nospiediet taustiņu "I" uz ieslēgšanas/izslēgša-

nas slēdža (24), lai ieslēgtu ražojumu. Izslēgšana

1. Nospiediet taustiņu "0" uz ieslēgšanas/izslēgša-

nas slēdža (24), lai izslēgtu ražojumu.

2. Pagaidiet, kad ražojums ir pilnībā apstājies.

11.2 Darbvirsmas pagriešana (11.+12. att.)

NORĀDE: Leņķa skala (19) ir paredzēta tikai kā aptu- vena leņķa iestatījuma orientēšanās. Augstas precizi- tātes darbiem jāizmanto piemērots leņķmērs.www.scheppach.com

Jūs varat iestatīt šai vertikālai urbjmašīnai ar statni da- žādus darbvārpstas ātrumus:

1. Kad jūs izslēdzat ražojumu, jūs varat atvērt siksnas

aizsargapvalku (14), atskrūvējot sprostskrūvi (15). Ierīces siksnas aizsargapvalkā (14) ir minētas darb- vārpstas ātruma visas iestatīšanas iespējas.

2. Atspriegojiet dzensiksnu (36) ierīces galvas (8)

labajā pusē, atskrūvējot spārnskrūvi (37). Mazliet pavelciet motora (13) labo pusi darbvārpstas (33) virzienā, lai atspriegotu dzensiksnu (36)

3. Aplieciet dzensiksnu (36) ap atbilstošajiem siks-

nas skriemeļiem (38).

4. Nospiediet motora (13) labo pusi uz aizmuguri, lai

atkārtoti nospriegotu dzensiksnu (36).

5. Atkārtoti pievelciet spārnskrūvi (37). Dzensiks-

nas (36) brīvkustībai vajadzētu būt ap 13 mm, to saspiežot pa vidu.

6. Aizveriet siksnas aizsargapvalku (14) un pieskrū-

vējiet sprostskrūvi (15).

7. Ja dzensiksna (36) darba laikā izgriežas cauri, pie-

regulējiet siksnas spriegojumu. IEVĒRĪBAI! Vienmēr jāizmanto siksnas skriemeļi (38), kas atrodas pretējās pusēs. Ja siksnas skriemeļi (38) jāizmanto at- šķirīgā augstumā, dzensiksna (36) tiek sabojāta. NORĀDE: Drošības slēdzis Ja vēlaties iestatīt ātrumu, jums jāatver pārsegs. Lai nepieļautu savainošanās risku, urbjmašīnu automātis- ki izslēdz ar drošības slēdzi.

11.6 Dziļuma ierobežotājs (10) (14. att.)

NORĀDE: Iespīlēšanas mehānisma augšējā pozīcijā urbja smai- lei tikai mazliet jābūt izvirzītai virs detaļas virspuses. Dziļuma ierobežotājs (10) dod iespēju ierobežot urb- šanas dziļumu:

1. Noregulējiet vajadzīgo urbšanas dziļumu.

2. Pieskrūvējiet ar rievotiem uzgriežņiem (11) pret

apakšējo atbalstu (12).

11.7 Darba materiāla pozicionēšana (15. att.)

• Vienmēr ievietojiet paliktni (A) (piem., kokmateriālu) starp darbvirsmu un darba materiālu. Tādējādi no- vērš, ka caururbšanas gadījumā darba materiāla aizmugure sašķelsies vai izlūzīs.

• Lai nepieļautu, ka paliktnis nekontrolēti griežas līdzi, tas jāpieslien pie statņa (5) kreisās puses, kā parā- dīts attēlā. m BRĪDINĀJUMS! Neatstājiet ievietotu urbjpatro- nas atslēgu (26). Savainošanās risks, ko rada urbjpatronas atslēgas (26) aizmešana. Zobotās urbjpatronas (23) nomaiņa Grieziet zobotas urbjpatronas (23) ārējo gredzenu tiktāl, cik vien iespējams, pretēji pulksteņrādītāja virzienam. Viegli pasitiet ar koka vai gumijas āmuru pa zobotu urbjpatronu (23). Ar otru roku turiet patronu, kad tā no- slīd no darbvārpstas (33).

Urbšanas laikā ievērojiet pareizo apgriezienu skaitu. Tas ir atkarīgs no urbja diametra un materiāla. Zemāk minētais saraksts palīdzēs jums izvēlēties ap- griezienu skaitus dažādiem materiāliem. Norādītie apgriezienu skaiti ir tikai orientējošas vērtības.

Ātruma un ķīļsiksnas spriegojuma regulēšana (13. un 13.1. att.) m BRĪDINĀJUMS Pirms vāka atvēršanas vienmēr atvienojiet tīkla kon- taktdakšu. Pirms apkopes/iestatīšanas darbiem vien- mēr nogaidiet, līdz ierīce ir pilnīgi apstājusies (savai- nošanās risks)! Nekad neļaujiet urbjmašīnai darboties ar atvērtu ķīļsiksnas apvalku. Nekad neaiztieciet strā- dājošu ķīļsiksnu.www.scheppach.com

12. Pieslēgšana elektrotīklam

Uzstādītais elektromotors ir pievienots darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta tīkla pieslēgumam un izmantotajam pagarinā- tāja vadam jāatbilst šiem noteikumiem. Bojāti elektropieslēguma vadi Elektriskajiem pieslēguma vadiem bieži rodas izolāci- jas bojājumi. To iemesli var būt šādi:

• saspiedumi, ja pieslēguma vadus izvieto logu vai durvju ailās;

• locījuma vietas pieslēguma vada nepareizas nostip- rināšanas vai izvietošanas dēļ;

• griezuma vietas pieslēguma vadā, pārbraucot tam pāri;

• izolācijas bojājumi, izraujot no sienas kontaktligz- das;

• plaisas izolācijas novecošanas dēļ. Šādus bojātus elektropieslēguma vadus nedrīkst iz- mantot, un izolācijas bojājumu dēļ tie ir bīstami dzīvībai. Regulāri pārbaudiet, vai pieslēguma vadiem nav bojā- jumu. Ievērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam. Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai pieslēguma va- dus ar tādu pašu marķējumu. Tipa marķējuma uzdrukātais teksts uz pieslēguma ka- beļa ir obligāts. Maiņstrāvas motors

• Tīkla spriegumam jābūt 230 V / 50 Hz.

• Pagarinātājiem līdz 25 m garumam jābūt 1,5 kvad- rātmilimetru šķērsgriezumam, garākiem par 25 m – vismaz 2,5 kvadrātmilimetru šķērsgriezumam.

• Tīkla pieslēgums ir aizsargāts ar 16 A inerto droši- nātāju. Pievienošanas veids Y Ja ir nepieciešama tīkla pieslēguma vada nomaiņa, tad tā jāizpilda ražotājam vai tā pārstāvim, lai nepieļautu drošības apdraudējumus. m BRĪDINĀJUMS Ja darba materiāls vai paliktnis nav pietiekami garš, iespīlējiet to pie galda, pretējā gadījumā varētu rasties ievērojami savainojumi. NORĀDE Maziem darba materiāliem, kurus nevar iespīlēt uz darbvirsmas, lietojiet ierīces skrūvspīles (piederumi). Skrūvspīlēm jābūt iespīlētām vai pieskrūvētām pie gal- da, lai novērstu savainojumus, ko rada rotējoši darba materiāli vai skrūvspīles, kā arī instrumenta sabojāšanu.

11.8 Cauruma urbšana

1. Atzīmējiet urbjamo vietu uz darba materiāla ar

punktsiti vai smailu naglu.

2. Pirms ieslēdzat urbjmašīnu, nolaidiet urbi uz dar-

ba materiāla un nocentrējiet virs urbjamās vietas.

3. Ieslēdziet ierīci un viegli spiediet urbi uz darba ma-

teriāla, tā ka tas var rūpīgi griezt. Pārāk mazas padeves gadījumā pastāv risks, ka urbis var sakarst. Pārāk lielas padeves gadījumā pastāv risks, ka mo- tors (13) nosprostosies, ķīļsiksna vai urbis slīdēs cauri, darba materiāls atbrīvosies vai urbis salūzīs. Kad jūs urbjat metālā, var būt nepieciešams dzesēt urbi ar piemērotu šķidrumu.

11.9 Darbs ar lāzeru (16. att.)

1. Ieslēdziet lāzera gaismu ar lāzera ieslēgšanas /

izslēgšanas slēdzi (25).

2. Novietojiet atzīmēto urbumu lāzera kontrolpun-

11.10 Paplašināšana un centrējoša urbšana

Izmantojot šo galda urbjmašīnu, jūs varat arī veikt pa- plašināšanu un centrējošo urbšanu. Turklāt ievērojiet, ka paplašināšanu vajadzētu veikt ar vismazāko ātrumu, kamēr centrējošai urbšanai ir ne- pieciešams liels ātrums.

11.11 Kokmateriāla apstrāde

Lūdzu, ievērojiet, ka kokmateriāla apstrādes laikā jāiz- manto piemērota putekļu nosūkšanas iekārta, jo koka putekļi var būt kaitīgi veselībai. Veicot putekļainus darbus, noteikti lietojiet piemērotu putekļu aizsargmasku.www.scheppach.com

Visi lodīšu gultņi rūpnīcā ir ieziesti tā, ka papildu iezie- šana nav nepieciešama. Regulāri eļļojiet visas gropes darbvārpstā (33) un zobstieni (4), kā arī visas kustīgās daļas. Neļaujiet smērvielām nokļūt uz slēdža, ķīļsiksnas, dzenošajiem skriemeļiem un urbšanas gājiena svirām. Piedziņas eļļošana

1. Virziet asi uz leju.

2. Ievadiet ziežvielu no augšas darbvārpstā (33)

(zem augšējā pārsega).

3. Vairākas reizes pārvietojiet asi augšup un lejup.

2. Ieziediet ass ārējo virsmu.

15. Remonts un rezerves daļu pasūtī-

šana Pēc remonta vai apkopes pārliecinieties, vai visas daļas, kas attiecas uz drošību, ir piestiprinātas un atrodas ne- vainojamā stāvoklī. Daļas, kas rada savainojumus, uz- glabājiet citām personām un bērniem nepieejamā vietā. Ievērībai! Saskaņā ar Likumu par ražotāja atbildību par ražojumu kvalitāti ražotājs nav atbildīgs par bojā- jumiem, kas radušies nelietpratīgi veiktu remontdarbu vai oriģinālo rezerves daļu neizmantošanas dēļ. Vērsieties klientu servisā vai pie pilnvarota speciālista. Atbilstoši nosacījumi attiecas arī uz piederumiem. Pieslēgumi un remonts Elektriskā aprīkojuma pieslēgumus un labošanas dar- bus drīkst veikt tikai kvalicēts elektriķis. Jautājumu gadījumā norādiet šādus datus:

• motora strāvas veids;

• ierīces datu plāksnītē norādītie dati;

• motora datu plāksnītē norādītie dati. Svarīga norāde remonta gadījumā: Veicot ražojuma piegādes atgriešanu remonta veikšanai, ievērojiet, ka tas drošības apsvērumu dēļ tehniskās ap- kalpošanas stacijai jānosūta bez eļļas un bez degvielas Rezerves daļu pasūtīšana Veicot rezerves daļu pasūtīšanu, jānorāda šāda infor- mācija:

1. Ražojuma transportēšanai atvienojiet to no elek-

2. Paceliet ražojumu tikai aiz roktura siksnas kārbas

un statnes plātnes. Nekad neceliet ražojumu aiz aizsargmehānismiem vai regulēšanas rokturiem.

3. Ražojuma transportēšanas laikā ievērojiet svara

sadalījumu: Ražojuma smaguma centrs ir novirzīts uz augšu. Tādēļ transportējiet ierīci tikai guļus un nostiprinātu uz piemērota mehānisma.

14. Tīrīšana un apkope

m BRĪDINĀJUMS Uzticiet veikt tehniskās uzturēšanas un apkopes darbus, kas nav aprakstīti šajā lietošanas instruk- cijā, specializētās darbnīcas personālam. Lietojiet tikai oriģinālās rezerves daļas. m BRĪDINĀJUMS Nelietpratīgi tīrīšanas vai apkopes darbi var izrai- sīt savainojumus! m BRĪDINĀJUMS Veicot tīrīšanas, tehniskās uzturēšanas un apko- pes darbus, ražojums var pēkšņi sākt darboties un tādējādi radīt savainojumus un apdegumus. - Izslēdziet ražojumu. - Atvienojiet tīkla kontaktspraudni. - Ļaujiet ražojumam atdzist. - Izņemiet darbinstrumentu.

14.1 Vispārīgas norādes

• Pirms katras lietošanas pārbaudiet, vai ražojumam nav acīmredzamu trūkumu, piem., nenostiprinātas, nolietotas vai bojātas daļas, pārbaudiet skrūvju vai citu daļu pareizo novietojumu.

• Nomainiet bojātās daļas.

• Neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus. Ķīmiskās vielas var bojāt ražojuma plastmasas da- ļas. Nekad netīriet ražojumu zem tekoša ūdens.

• Pamatīgi notīriet ražojumu pēc katras lietošanas.

• Notīriet ražojuma ventilācijas atveres un virsmu ar mīkstu suku, otu vai drānu.

• Notīriet skaidas, putekļus un netīrumus, ja nepiecie- šams, izmantojot putekļu sūcēju.www.scheppach.com

Norādes par Vācijas elektrisko un elektronisko ie- kārtu likumu (ElektroG) Nolietotās elektriskās un elektroniskās ie- kārtas nedrīkst izmest sadzīves atkritumos, bet gan tās jānodod šķirošanas vai utilizāci- jas punktā!

• Nolietotās baterijas vai akumulatori, kas nav nekus- tīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vāci- jas likums par baterijām.

• Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.

• Gala lietotājs patstāvīgi ir atbildīgs par savu personī- go datu dzēšanu no utilizējamajās nolietotās iekārtas!

• Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utili- zēt sadzīves atkritumos.

• Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās: - Publiski-tiesiskās utilizācijas vai savākšanas vie- tas (piem., komunālie būvlaukumi) - Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pieņemšanu atpakaļ, vai tie sniedz šādu pakalpojumu brīvprātīgi. - Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekār- tas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savāk- šanas vietā jūsu tuvumā. - Citas ražotāja un izplatītāja papildu pieņemšanas atpakaļ prasības uzzināsiet attiecīgajā klientu servisā.

• Ja ražotājs veic jaunas elektroiekārtas piegādi pri- vātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.

• Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībval- stīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasī- bas attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.

• Datu plāksnītē norādītie dati Rezerves daļas / piederumi Preces Nr.: Siksnas skriemelis 3906806051 Ķīļsiksna 3906806035 Rokturis 4906807008 Urbjpatrona ar urbjpatronas atslēgu 3906807022 Piedziņas vārpsta 4906807003 Nokomplektēts lāzers 4906807004 Servisa informācija Jāievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli. Nodilstošās detaļas*: Ogles sukas, ķīļsiksna, baterijas, urbis

• nav obligāti iekļauts piegādes komplektā! Rezerves daļas un piederumus varat saņemt mūsu servisa centrā. Šim nolūkam noskenējiet titullapā eso- šo kvadrātkodu.

• Glabājiet ražojumu un tā piederumus tumšā, sausā un no sala drošā, kā arī bērniem nepieejamā vietā.

• Ieteicamā glabāšanas temperatūra ir 5-30˚C.

• Glabājiet elektroinstrumentu oriģinālajā iepakojumā.

17. Utilizācija un otrreizēja izmantošana

Norādes par iepakojumu Iepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasībām.www.scheppach.com

18. Traucējumu novēršana

BRĪDINĀJUMS! Pirms trūkumu atklāšanas vienmēr izslēdziet ierīci un atvienojiet kontaktspraudni no kontaktligzdas. Traucējums Iespējamais cēlonis Novēršana Ass atvirzās pārāk ātri vai pārāk lēni atpakaļ sākuma pozīcijā Atsperes priekšspriegojuma nepa- reizais iestatījums Noregulējiet priekšspriegojumu; skatiet "Darbvārpstas atvilcējatsperes noregu- lēšana" Neskatoties uz atkārtotu nostiprināšanu, urbjpatrona arvien no jauna atbrīvojas no darbvārpstas Netīrumi, ziežviela vai eļļa uz darb- vārpstas vai urbjpatronas iekšpusē Izmantojiet sadzīves tīrīšanas līdzekli, lai notīrītu darbvārpstas un zobotās urbjpatronas virsmu; skatiet "Zobotās urbjpatronas montāža" Spēcīgs skaņas intensitātes līmenis darbības laikā Nepareizs ķīļsiksnas spriegojums Atkārtoti noregulējiet ķīļsiksnas sprie- gojumu; skatiet "Ātruma un ķīļsiksnas spriegojuma noregulēšana" Darbvārpsta pārāk sausa Pārbaudiet darbvārpstu; skatiet "Apkope" Siksnas skriemelis uz darbvārpstas ir vaļīgs Pārbaudiet siksnas skriemeļa uzgriežņa nostiprinājumu un, ja nepieciešams, pievelciet to Siksnas skriemelis uz motora ir vaļīgs Pievelciet motora siksnas skriemeļa regulēšanas skrūvi Kokmateriāls sašķeļas urbja izvades atverē Nav piemērota paliktņa zem darba materiāla Izmantojiet piemērotu paliktni; skatiet "Darba materiāla pozicionēšana" Darba materiāls izraujas no rokas Nav piemērota paliktņa zem darba materiāla Palieciet darba materiālam apakšā paliktni Nepietiekami nostiprināts darba materiāls Nostipriniet darba materiālu Urbis ir nokaitēts Nepareizs ātrums. Mainiet ātrumu; skatiet "Ātruma un ķīļ- siksnas spriegojuma noregulēšana" No urbuma nenāk ārā skaidas Regulāri izvirziet urbi no urbuma, lai izva- dītu skaidas Neass urbis Noasiniet urbi Pārāk maza padeve Palieliniet padevi Urbis novirzās, vai caurums nav apaļš Cietas vietas kokmateriālā Noasiniet urbi Urbja gala garums un leņķis ir atšķirīgi Noasiniet urbi Urbis ir saliekts. Nomainiet urbi Urbis nosprostots darba materiālā Darba materiāls un urbis ir sašķie- bušies, vai padeve ir pārāk liela Kaut ko palieciet darba materiālam apakšā vai nostipriniet to; skatiet "Darba materiāla pozicionēšana" Nepietiekams ķīļsiksnas spriego- jums Noregulējiet ķīļsiksnas spriegojumu; skatiet "Ātruma un ķīļsiksnas spriegoju- ma noregulēšana"www.scheppach.com

Urbja pārmērīga novirze un svaidīšanās Saliekts urbis Izmantojiet taisnu urbi Darbvārpstas gultņu pārāk liels nolietojums Nomainiet darbvārpstas gultņus Urbis nav centrēti iespīlēts urbj- patronā Pārbaudiet centrējumu; skatiet "Urbja iespīlēšana" Urbjpatrona nav pareizi nostipri- nāta. Pareizi nostipriniet urbjpatronu; skatiet "Zobotās urbjpatronas lietošana"www.scheppach.com

19. Atbilstības deklarācija
