NAVODILA ZA UPORABO HM100MP SCHEPPACH

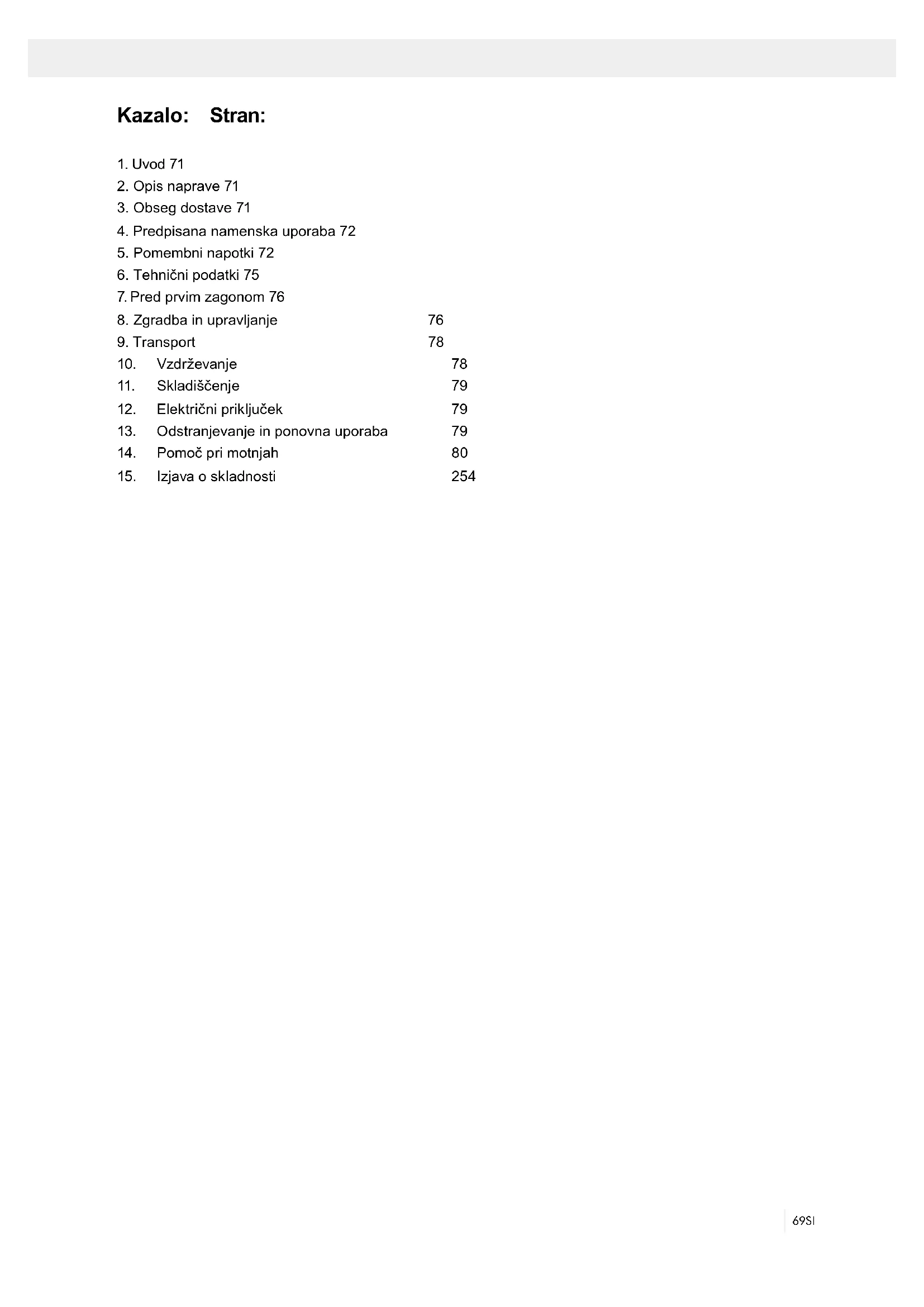

Potezna, čelilna in zajerala žaga Prevod originalnih navodil za uporabo 69-80

5. Pomembni napotki 72

6. Tehnični podatki 75

7. Pred prvim zagonom 76

8. Zgradba in upravljanje 76

14. Pomoč pri motnjah 80

Pred zagonom preberite navodila za uporabo in varnostne napotke ter jih upoštevajte!

Nosite zaščitna očala!

Nosite zaščito sluha!

Pri prašenju nosite zaščito dihal! Obrazložitev simbolov na napravi71SI

• neupoštevanja navodil za uporabo,

• napak na električnem sistemu, nastalih zaradi ne- upoštevanjaelektrične specikacije za napravo in pravil VDE 0100, DIN 57113/ VDE 0113. PRIPORO ČILA: Pred sestavo in uporabo stroja preberite celotna na- vodila za uporabo. Navodila so namenjena vašemu lažjemu spoznava- nju s strojem, njegovo pravilno rabo ter načini upora- be. Priročnik za uporabo vsebuje pomembna navodila o tem kako varno, ustrezno in ekonomično delati z vašim strojem, kako se izogniti nevarnosti, prihraniti stroške in skrajšati čas popravila ter izboljšati zane- sljivost in podaljšati življenjsko dobo vašega stroja. Poleg navodil za varno delovanje naštetih v tem pri- ročniku, morate vedno upoštevati vse predpise za varno delo, ki veljajo v vašidržavi. Navodila za uporabo hranite v bližini stroja. Hranite jih v prozorni plastični mapi in jih s tem zaščitite pred vlago in umazanijo. Z navodili mora biti seznanjen vsak posameznik pred pričetkom dela s strojem. Stroj lahko uporabljajo le osebe, ki so bile usposobljene za njegovo uporabo in so seznanjene z nevarnostmi povezanimi z uporabo stroja. Upoštevati je potrebno minimalno starostno mejo za delo s strojem. Poleg tukaj navedenih varnostnih navodil in posebnih predpisov, ki veljajo v vaši državi, je potrebno pri delu s strojem upoštevati še splošno uveljavljena tehnič- na pravila za rokovanje z napravami za obdelovanje lesa. Ne prevzemamo nikakršne odgovornosti za nezgode in poškodbe, nastale zaradi neupoštevanja teh navo- dil in varnostnih napotkov.

3. Ročica za odpiranje

6. Premična zaščita lista žage

8. Priprava za vpenjanje

9. Podlaga za obdelovanec

10. Vijak za nastavitev podlage za obdelovanec

21. Vreča za žagovino

23. Fiksirni vijak za potezno vodilo

26. Narebričeni vijak za omejitev globine rezanja

27. Prislon za omejitev globine rezanja

28. Premična omejevalna tračnica

29. Fiksirni ročaj Premična omejevalna tračnica

30. Vijak za nastavitev (90°)

31. Vijak za nastavitev (45°)

32. Prirobnični vijak

37. Pokrov baterijskega sklopa

42. Stikalo za spremembo števila vrtljajev

• Po možnosti embalažo shranite do preteka garan- cijskega časa.72 SI POZOR Naprava in ovojnina niso otroške igrače! Otroci se ne smejo igrati s plastičnimi vrečkami, folija- mi in majhnimi delci! Obstaja nevarnost da delce pogoltnejo in se zadušijo!

• Potezna, čelilna in zajerala žaga

• Vreča za žagovino (21)

Potezna, čelilna in zajerala žaga služi čeljenju lesa in plastike odgovarjajoče velikosti stroja. Žaga ni pri- merna za rezanje drv za krjavo. Ta stroj se lahko uporablja le v skladu z njegovo na- membnostjo. Vsaka druga uporaba šteje kot nena- menska nedovoljena uporaba. Za kakršnekoli po- škodbe ali škodo, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec. Uporabljati smete samo za ta stroj primerne liste ža- ge. Prepovedana je uporaba kakršnihkoli drugih re- zalnih plošč. Del smotrne namenske uporabe je tudi upoštevanje varnostnih navodil, kot tudi navodil za montažo in navodil za upravljanje, ki so v navodilih za uporabo. Osebe, ki ta stroj upravljajo in vzdržujejo, morajo biti seznanjeni s temi navodili in biti poučeno o možnih nevarnostih. Poleg tega pa se je treba točno držati vseh veljavnih predpisov za preprečevanje nesreč. Potrebno je upoštevati tudi ostala splošna pravila v delovnem medicinskem in varnostno tehničnem po- dročju. Spremembe stroja istočasno izključujejo jamstvo pro- izvajalca in jamstvo za napake, ki nastanejo zaradi tega. Kljub smotrni namenski uporabi pa se ne more- jo popolnoma odstraniti določeni faktorji preostalega tveganja. Pogojeno s konstrukcijo in zgradbo stroja lahko nastopijo sledeči primeri:

• Dotikanje žaginega lista na tistem delu, ki ni pokrit.

• Poseganje v vrteč se žagin list (nevarnost vreznine)

• Izmetavanje poškodovanih delov trdine žaginega lista.

• Poškodba sluha pri neuporabi glušnikov.

• Zdravju škodljive emisije prahu pri uporabi v zapr- tih prostorih. Prosimo, da upoštevate, da naše naprave niso bile konstruirane za namene uporabe v obrtništvu ali in- dustriji. Ne prevzemamo nobene odgovornosti, če je bila naprava uporabljana v obrtništvu ali industriji ter v podobnih dejavnostih.

Pozor! Pri uporabi električnih orodij je treba zara- di zaščite pred električnim udarom, nevarnostjo po- škodb in požara upoštevati sledeče temeljne var- nostne ukrepe. Pred uporabo električnega orodja preberite vse te napotke in jih varno shranite. Varno delo 1 Vzdržujte Vaše delovno območje v dobrem redu – Nered v delovnem območju predstavlja nevar- nost za nezgodo. 2 Upoštevajte vplive okolja – Ne izpostavljajte električnega okolja dežju. – Ne uporabljajte električnega orodja v vlažnem ali mokrem okolju. – Poskrbite za dobro osvetljavo. – Električnih orodij ne uporabljajte, če obstaja ne- varnost požara ali eksplozije. 3 Zaščitite se pred električnim udarom – S telesom se ne dotikajte ozemljenih delov, npr. cevi, grelnih teles, štedilnikov, hladilnikov. 4 Otroci naj se ne nahajajo v bližini! – Ne dovolite, da bi se druge osebe dotikale orodja ali kabla, naj se ne nahajajo v Vašem delovnem območju. 5 Dobro shranjujte Vaše orodje – Neuporabljano orodje morate shranjevati v su- hem, zaprtem in za otroke nedostopnem pro- storu. 6 Ne preobremenjujte Vašega orodja – Delali boste bolje in varneje znotraj navedenega močnostnega območja. 7 Uporabljajte pravo orodje – Ne uporabljajte slabega orodja ali dodanih naprav za težka dela. – Ne uporabljajte orodja za namene in dela, za katere orodje ni namenjeno; na primer ne upo- rabljajte ročne krožne žage za podiranje dreves ali rezanje vej. – Električnega orodja ne uporabljajte za žaganje drv. 8 Nosite ustrezna delovna oblačila – Ne nosite ohlapnih oblačil ali nakita. Le-te lahko zagrabijo premični deli naprave. – Pri delu na prostem je priporočena uporaba obutve, ki je odporna proti drsenju. – Če imate dolge lase, pri delu uporabljajte mre- žico za lase. 9 Uporabljajte zaščitno opremo. – Nosite zaščitna očala. – Pri delih, kjer se praši, uporabljajte dihalno ma- sko. 10 Če želite obdelovati les, lesu podobne materiale ali plastične materiale, priključite napravo za od- sesavanje prahu. POZOR! Pri obdelovanju ko- vin ne priključite naprave za odsesavanje prahu. Nevarnost požara in eksplozije zaradi vročih iveri ali iskrenje! Pri obdelovanju kovin morate odstraniti tudi vrečko za iveri (21).73SI – Če obstajajo priključki za odsesavanje prahu in zbiralna priprava, se prepričajte, da so priklju- čeni in pravilno uporabljeni. – Uporaba v zaprtih prostorih je pri obdelavi lesa, lesu podobnih materialov in plastičnih materi- alov dovoljena samo s primerno napravo za odsesavanje. 11 Kabla na uporabljajte za druge namene – Orodja ne prenašajte za kabel in kabla ne upo- rabljajte za izvlačenje vtikača iz vtičnice. – Kabel varujte pred toploto, oljem in pred ostrimi robovi. 12 Zavarujte obdelovanec – Uporabljajte vpenjalne naprave ali primež za držanje obdelovanca. S tem se bo obdelovanec nahajal v čvrstem položaju kot pa, če bi ga držali z roko in omogočeno Vam bo izvajanje dela z obema rokama. – Pri dolgih obdelovancih je potrebna dodatna podlaga (miza, stojalo, itd.), da preprečite pre- vrnitev stroja. – Obdelovanec zmeraj potiskajte proti delovni plošči in naslonu, da preprečite majanje oz. obračanje obdelovanca. 13 Izogibajte se nenaravni drži telesa. – Pazite, da stojite varno in da vedno ohranjate ravnotežje. – Izogibajte se nerodnim položajem rok, pri ka- terih bi se zaradi nenadnega zdrsa ena ali obe roki lahko dotaknili žaginega lista. 14 Skrbno negujte Vaše orodje – Vzdržujte Vaše orodje v ostrem in čistem stanju, da boste lahko delali varno. – Upoštevajte predpise za vzdrževanje in napotke za zamenjavo orodja. – Redno preverjajte vtikač in kabel in ju dajte v – primeru poškodbe popraviti priznanemu stro- kovnjaku. – Redno preverjajte kabelski podaljšek in ga po potrebi zamenjajte. – Ročaje vzdržujte v suhem stanju in brez – prisotnosti olja in maščobe. 15 Vtič odklopite iz vtičnice. – Drobcev, trsk ali zataknjenih delčkov lesa ne odstranjujte, medtem ko žagin list deluje. – Ob neuporabi električnega orodja, pred vzdrže- vanjem in pri menjavi orodij, kot npr. žagin list, vrtalnik, rezkalnik. – Če pride pri rezanju do blokade lista žage zaradi prevelike moči potiskanja, izklopite napravo in jo odklopite iz električnega omrežja. Odstrani- te obdelovanec in preverite, ali list žage teče prosto. Vklopite napravo in ponovno izvedite po- stopek rezanja z zmanjšano močjo potiskanja. 16 Ne puščajte na napravi nikakršnih ključev za orodje – Pred vklopom preverite, če ste odstranili ključ in nastavljalno orodje. 17 Izogibajte se nenamernemu zagonu. – Pred vklopom vtiča v vtičnico se prepričajte, da je stikalo izklopljeno. 18 Kabelski podaljšek uporabljajte na prostem. – Na prostem uporabljajte samo dovoljene in ustrezno označene kabelske podaljške. – Kabelski boben uporabljajte samo, ko je odvit. 19 Bodite pozorni. – Pazite, kaj delate. Dela se lotevajte pametno. Električnega orodja ne uporabljajte, če niste koncentrirani. 20 Preverjajte poškodbe na Vaši napravi – Pred nadaljnjo uporabo orodja je potrebno za- ščitne priprave ali lažje poškodovane dele skrb- no pregledati glede brezhibnega in smotrnega namenskega delovanja. – Preverite, če premični deli dobro delujejo, če se ne zatikajo ali, če so deli poškodovani. Vsi deli morajo biti pravilno montirani, da bo zagotovlje- na varnost naprave. – Premičnega zaščitnega pokrova v odprtem sta- nju ne smete zatikati. – Poškodovane zaščitne priprave in del je potreb- no po vseh pravilih dati popravit ali zamenjat v priznano strokovno delavnico, v kolikor v navo- dilih za uporabo ni navedeno drugače. – Poškodovana stikala morate dati zamenjati v delavnici servisne službe. – Ne uporabljajte pomanjkljivih ali poškodovanih priključnih vodov. – Ne uporabljajte orodja, pri kateremu se stikalo za vklop/izklop ne da vklopiti oz. izklopiti. 21 POZOR! – Pri dvojnih zajeralnih rezih bodite še posebej pozorni. 22 POZOR! – Uporaba drugih vložnih orodij in drugega pribora lahko za vas predstavlja nevarnost. 23 Vaše električno orodje naj popravlja strokovnjak za elektriko. – To orodje je v skladu z vsemi zadevnimi varno- stnimi predpisi. Popravila smejo izvajati samo elektro strokovnjaki, v nasprotnem lahko upo- rabnik utrpi nezgode. Dodatni varnostni napotki 1 Varnostni ukrepi – Opozorilo! Ne uporabljajte poškodovanih ali deformiranih žaginih listov. – Obrabljen vstavek za mizo zamenjajte. – Uporabljajte samo žagine liste, ki jih priporoča proizvajalec in ustrezajo standardu EN 847-1. – Pazite, da za material, ki ga boste rezali, upo- rabite primeren žagin list. – Nosite primerno osebno varovalno opremo. To vključuje: – Zaščito za sluh zaradi zmanjšanja tveganja nastanka naglušnosti, – zaščito dihalnih poti zaradi zmanjšanja tve- ganja vdihovanja nevarnega prahu, – nošenje rokavic pri delu z žaginimi listi in gro- bimi materiali. Žagine liste nosite v posodi, kadar je to mogoče.74 SI – Nosite zaščitna očala. Med delom nastajajo iskre ali drobci, trske in prah, ki jih izvrže iz naprave, ki lahko povzročijo izgubo vida. – Ko žagate les, priključite električno orodje na zbiralno napravo za prah. Na sproščanje prahu med drugim vplivajo vrsta materiala, ki ga boste obdelovali, pomen lokalnega ločevanja (zbiranje ali vir) in pravilna nastavitev pokrovov / usmer- jevalnih pločevin / vodil. – Ne uporabljajte žaginih listov iz visoko legirane- ga hitroreznega jekla (jeklo HSS). 2 Oskrbovanje in vzdrževanje – Pri vseh nastavljalnih in oskrbovalnih delih izvle- cite vtič. – Na nastajanje hrupa vplivajo različni faktorji, med drugim kakovost žaginih listov, stanje ža- ginega lista in električnega orodja. Če je mogo- če, uporabljajte žagine liste, ki so konstruirani za zmanjšanje nastanka hrupa, redno vzdržujte električno orodje in orodne nastavke ter jih po potrebi popravite, da zmanjšate hrup. – Napake na električnem orodju, zaščitnih pripra- vah ali na orodnem nastavku sporočite osebi, odgovorni za varnost, takoj ko jih odkrijete. 3 Varno delo – Uporabljajte samo žagine liste, katerih največje dovoljeno število vrtljajev ni manjše od najve- čjega števila vrtljajev vretena namizne krožne žage, in takšne, ki so primerne za material za rezanje. – Prepričajte se, da se žagin list na nobeni točki ne dotika vrtljive mize. To storite tako, da izvle- čete vtič in žagin list ročno obračate v položaju 45° in 90°. Po potrebi na novo nastavite glavo žage. – Pri transportu električnega orodja uporabljaj- te samo transportne priprave. Za uporabo ali transport nikoli ne uporabljajte zaščitnih priprav. – Pazite, da je med transportom spodnji del žagi- nega lista pokrit, na primer z zaščitno pripravo. – Pazite, da boste uporabljali samo takšne dis- tančnike in vretenaste obroče, ki so primerni za namen, ki ga določi proizvajalec. – Tla v okolici stroja morajo biti ravna, čista in brez odpadlih delcev, kot npr. trsk in ostankov žaganja. – Delovni položaj je zmeraj stransko od žaginega lista. – Z območja žaganja ne odstranjujte ostankov ža- ganja ali drugih delcev obdelovancev, medtem ko stroj deluje in žagin list še ni v mirovanju. – Pazite, da je stroj, vedno ko je to mogoče, zme- raj pritrjen na delovno ploščo ali mizo. – Dolge obdelovance na koncu postopka žaganja zavarujte pred prevrnitvijo (npr. z odvijalnim sto- jalom ali podstavkom na kolesih). Opozorilo! To električno orodje med delovanjem ustvarja elektromagnetno polje. To polje lahko v do- ločenih okoliščinah vpliva na aktivne ali pasivne me- dicinske vsadke. Zaradi zmanjšanja nevarnosti resnih ali smrtnih poškodb, osebam z medicinskimi vsadki priporočamo, da se pred uporabo električnega orod- ja posvetujejo s svojim zdravnikom ali proizvajalcem medicinskega vsadka.

VARNOSTNI NAPOTKI ZA RAVNANJE Z ŽAGINIMI

LISTI 1 Vložna orodja uporabljajte le, če obvladate delo z njimi. 2 Upoštevajte največje število vrtljajev. Največjega števila vrtljajev, navedenega na vložnem orodju, ne smete prekoračiti. Če je zahtevano, upoštevaj- te območje števila vrtljajev. 3 Upoštevajte smer vrtenja motorja in žaginega li- sta. 4 Ne uporabljajte vložnih orodij z razpokami. Vložnih orodij z razpokami ne uporabljajte. Popravilo ni dovoljeno. 5 Z vpenjalnih površin očistite umazanijo, mast, olje in vodo. 6 Ne uporabljajte zrahljanih reducirnih obročev ali puš za reduciranje izvrtin pri listih krožne žage. 7 Pazite, da imajo ksirani reducirni obroči za za- varovanje orodja enak premer in najmanj 1/3 pre- mera reza. 8 Prepričajte se, da so ksirani reducirni obroči med seboj vzporedni. 9 Z vložnimi orodji ravnajte previdno. Shranite jih v originalni embalaži ali v posebnih posodah. Nosite zaščitne rokavice, da izboljšate varnost prijema in dodatno zmanjšate tveganje poškodb. 10 Pred uporabo vložnih orodij se prepričajte, da so vse zaščitne priprave ustrezno pritrjene. 11 Pred uporabo se prepričajte, da vložno orodje, ki ga uporabljate, ustreza tehničnim zahtevam tega električnega orodja in je ustrezno pritrjeno. 12 Priložen žagin list uporabljajte samo za žaganje lesa, nikoli za obdelavo kovin. 13 Žage nikoli ne uporabljajte za rezanje materialov, ki niso določeni. 14 Pazite, da bo žaga pred vsako operacijo stala varno. Pozor: Lasersko sevanje Ne glejte v laserski žarek Laserski razred 2 Zaščitite sebe in Vaše okolje s primernimi varno- stnimi ukrepi pred nevarnostjo nezgod!

• Ne glejte neposredno z nezaščitenimi očmi v la- serski žarek.

• Nikoli ne glejte neposredno v pot laserskega žarka.75SI

• Laserskega žarka nikoli ne usmerjajte na odbija- ne površine, osebe ali živali. Tudi laserski žarek majhne moči lahko povzroči poškodbe oči.

• Previdno! Če izvajate druge kot je tukaj navedeno načine postopkov, lahko to privede do nevarnega izpostavljanja sevanju.

• Nikoli ne odpirajte laserskega modula.

• Če čelilne žage ne uporabljate dalj časa, odstra- nite baterije.

• Laserja ne smete zamenjati z laserjem drugega ti- pa.

• Popravila na laserju lahko opravlja samo proizva- jalec laserja ali pooblaščen zastopnik. Varnostni napotki za ravnanje z baterijami 1 Stalno pazite na to, da baterije vstavite s pravilno polarnostjo (+ in -), kot je navedeno na bateriji. 2 Ne povzročajte kratkega stika na baterijah. 3 Ne polnite baterij, katerih ni mogoče ponovno napolniti. 4 Baterij ne napolnite prekomerno! 5 Ne mešajte med seboj starih in novih baterij ter baterij različnega tipa ali proizvajalca! Istočasno zamenjajte en komplet baterij. 6 Izrabljene baterije takoj odstranite iz orodja in jih pravilno zavrzite! 7 Ne pregrevajte baterij! 8 Ne varite ali spajkajte neposredno na baterijah! 9 Baterij ne razstavljajte! 10 Baterij ne deformirajte! 11 Baterij ne mečite v ogenj! 12 Baterije hranite izven dosega otrok. 13 Otrokom ne dovolite menjave baterij brez nad- zora! 14 Baterij ne hranite v bližini ognja, štedilnikov ali drugih toplotnih virov. Baterij ne izpostavljajte ne- posrednim sončnim žarkom, ne uporabljajte ali hranite jih v vozilu ob vročem vremenu. 15 Nerabljene baterije hranite v originalni embalaži in jih ne približujte kovinskim predmetom. Baterij, odstranjenih iz embalaže, ne mešajte med seboj! To lahko povzroči kratek stik in s tem poškodbe, opekline ali celo nevarnost požara. 16 Vzemite baterije iz naprave, če je dalj časa ne uporabljate, razen v primerih v sili! 17 Baterij, ki so iztekle, se NIKOLI ne dotikajte brez ustrezne zaščite. Če iztečena tekočina pride v stik s kožo, jo na tem območju takoj izperite pod tekočo vodo. V vsakem primeru preprečite stik tekočine z očmi in usti. V tem primeru takoj obiš- čite zdravnika. 18 Baterijske kontakte in tudi kontakte v napravi pred vstavljanjem baterij očistite.

Število zob 48 Območje obračanja -45° / 0°/ +45° Zajeralni rez 0 ° do 45 ° v levo Širina reza pri 90° 305 x 90 mm Širina reza pri 45° 215 x 90 mm Širina reza pri 2 x 45° (dvojni zajeralni poševni rez) 215 x 47 mm Zaščitni razred II Teža 15,5 kg Laserski razred 2 Valovna dolžina laserja 650 nm Moč laserja ≤ 1 mW Električno napajanje laserskega modula 3 x LR44 Gumbna baterija *Način delovanja S6, prekinjeno periodično de- lovanje. Delovanje sestoji iz zagonskega, časa s konstantno obremenitvijo in časa v prostem te- ku. Čas cikla znaša 5 minut, relativni vklopni čas znaša 20 % časa cikla. Obdelovanec mora biti visok najmanj 3 mm in ši- rok 10 mm. Pazite, da je obdelovanec vedno zavarovan z vpe- njalno napravo. Hrup in vibracije Hrupnost te žage je bila izmerjena v skladu z EN 61029. Nivo zvočnega tlakaL

3 dB Nivo zvočne moči L

3 dB Nosite glušnike. Zaradi vpliva hrupa lahko oglušite. Ugotovljene sku- pne vrednosti vibracij (vektorska vsota treh smeri) ustrezajo EN 61029. Ostala tveganja Stroj je narejen skladno s stanjem v tehniki in pri- znanimi varnostno tehničnimi pravili. Kljub temu lahko pride pri delu do pojava ostalih tveganj.

• Če ne uporabljajte električnih vodnikov, ki so sklad- ni s predpisi, lahko pride do nevarnosti za zdravje zaradi elektrike.76 SI

• Poleg tega so lahko kljub vsem zadevnim preven- tivnim ukrepom prisotna ostala tveganja, ki niso očitna.

• Ostala tveganja lahko minimizirate, če skupaj upo- števate „varnostne napotke“ in „namensko upora- bo“ ter navodila za uporabo.

• Stroja ne obremenjujte po nepotrebnem: če je pri- tisk pri žaganju prevelik, se list žage hitro poško- duje, kar lahko povzroči zmanjšanje moči stroja pri obdelovanju in vpliva na natančnost rezanja.

• Pri rezanju plastike vedno uporabljajte vpenjala: de- li, ki jih želite žagati, morajo biti vedno vpeti med vpenjali.

• Izogibajte se naključnemu zagonu stroja: Ko vtikač vtaknete v vtičnico, tipka za aktiviranje ne sme biti pritisnjena.

• Uporabite orodje, ki je priporočeno v tem priročni- ku. S tem dosežete, da vaša čelilna žaga doseže optimalno moč.

• Kadar stroj deluje, roke ne smete vstaviti v cono obdelovanja. Preden izvedete določene operacije, izpustite tipko na ročaju in izklopite stroj.

• Kadar stroj deluje, rok ne smete vstaviti v delovno območje.

• Preden izvajate nastavitvena ali vzdrževalna dela, izpustite tipko za zagon in izvlecite omrežni vtič.

• Pri že obdelanem lesu je potrebno paziti na tujke, kot so n.pr. žeblji ali vijaki itd.

• Pred aktiviranjem stikala za vklop/izklop mora biti list žage pravilno montirani. Premični deli se morajo prosto premikati.

• Pred priključkom preverite, če se podatki na po- datkovni tablici skladajo s podatki o električnem omrežju.

8. Zgradba in upravljanje

8.1 Sestavljanje žage (sl.1 - 6)

• Za prestavljanje vrtljive mize (16) je treba ročaj za ksiranje (13) potisniti navzdol, spodnjo ročico za- skočnega položaja (12) pa povleči navzgor s ka- zalcem.

• Vrtljivo mizo (16) in kazalec (14) zavrtite na želeno kotno mero skale (15) in ksirajte, tako da dvignete ročaj za ksiranje (13).

• Z rahlim pritiskom navzdol na glavo stroja (5) in hkratnim izvlečenjem varovalnega sornika (24) iz držala motorja, žago sprostite iz spodnjega polo- žaja.

• Glavo stroja (5) obrnite navzgor, da se sprostilna ročica (3) zaskoči.

• Vpenjalno napravo (8) lahko pritrdite tako na le- vi kot na desni na strani ksno stoječe mize žage (17). Vpenjalno napravo (8) vtaknite v predvideno izvrtino na zadnji strani omejevalne tračnice (18) in jo zavarujte z vijakom.

• Podlage za obdelovance (9) namestite na mirujo- čo mizo žage (17), kot je prikazano na slikah 6a, b, c, in jih v celoti potisnite skozi. Grede zavarujte pred nenamernim zdrsom ven zavarujte z varoval- nimi vzmetmi. Nato jih z vijakom (10) ksirajte na želeni položaj.

• Glavo stroja (5) lahko z odvijanjem pritrdilnega vi- jaka (22). nagnete maks. 45° na levo.

6, 7) Pri širinah reza do prib. 100 mm se lahko funkcijo vlečenja žage ksira v zadnjem položaju s pritrdilnim vijakom (23). V tem položaju lahko stroj uporabljate v čelilnem načinu delovanja. Če je širina reza nad 100 mm, je treba paziti, da je pritrdilni vijak (23) sproščen in je glava stroja (5) premična. Pozor! Premično omejevalno tračnico (28) je treba za 90° - čelilne reze ksirati v notranjem položaju.

• Če vodilni element (23) ni ksiran:

Prislonski kotnik ni zajet v obsegu dobave. S čelilno žago lahko izvajate poševne reze levo in desno v kotih 0°-45° na omejevalno tračnico. Pozor! Premično omejevalno tračnico (28) je treba za 90° - čelilne reze ksirati v notranjem položaju.

• Z ročajem za ksiranje (13) nastavite vrtljivo mizo (16) na želeni kot. Kazalec (14) na vrtljivi mizi (16) mora biti usklajen z želeno kotno mero skale (15) na mirujoči mizi žage (17).

• Ročico za ksiranje (13) znova obrnite navzgor, da ksirate vrtljivo mizo (16).

• Rez izvršite, kot je opisano pod točko 8.3.

8.6 Zajeralni rez 0°- 45° in vrtljiva miza 0° (sl. 1,

2, 6,8) S čelilno žago lahko izvajate zajeralne reze levo in desno v kotih 0°-45° na delovno površino. Pozor! Premično omejevalno tračnico (28) je treba za zajeralne reze (spuščena glava žage) ksirati v zunanjem položaju.

• Rez izvršite, kot je opisano pod točko 8.3.

8.7 Zajeralni rez 0°- 45° in vrtljiva miza 0°- 45° (sl.

1, 2, 6, 9) S čelilno žago lahko izvajate zajeralne reze levo in desno v kotih 0°-45° na delovno površino in istočasno 0°- 45° na omejevalno tračnico (dvojni zajeralni rez). Pozor! Premično omejevalno tračnico (28) je treba za zajeralne reze (spuščena glava žage) ksirati v zunanjem položaju.

• Z ročajem za ksiranje (13) nastavite vrtljivo mizo (16) na želeni kot (v ta namen glejte tudi točko 8.4).

• Z ročajem (1) nagnite glavo stroja (5) v levo, na že- leno kotno mero (v ta namen glejte tudi točko 8.6).

• Ponovno pritegnite pritrdilni vijak (22).

• Rez izvršite, kot je opisano pod točko 8.3.78 SI

• Nastavitev preverite s pomočjo poskusnega reza.

8.9 Vreča za žagovino (Slika 2)

Žaga je opremljena z vrečo (21) za žagovino. Stisnite skupaj krilca kovinskega obročka vrečke za prah in ga pritrdite na izpustno odprtino v območju motorja Vrečo za žagovino (21) lahko izpraznite z zadrgo na spodnji strani vreče.

• Nato z malce večjo silo odvijte prirobnični vijak (32) v smeri urinih kazalcev.

• Pozor! Po vsaki zamenjavi lista žage preverite, ali list žage (7) v pokončnem položaju in v položaju, nagnjenem za 45°, prosto teče v miznem vstavku (11).

8.12 Sprememba števila vrtljajev (sl. 2)

• Za zaklep vrtljivo ploščo (16), mora ročaj blokirati v dvignjenem položaju.

• Uporabite ročico za odpahnitev (3), potisnite glavo stroja (5) navzdol in aretirajte z varnostnim sorni- kom (24). Žaga je sedaj zapahnjena v spodnjem položaju.

• Potezno funkcijo žage ksirajte v zadnjem položaju s pomočjo ksirnega vijaka za potezno vodilo (23).

• Stroj prenašajte za ksno žagalno mizo (17).

• Za ponovno sestavljanje stroja postopajte kot je opisano pod točko 7.1.

m Opozorilo! Pred vsakim nastavljanjem, vzdrže- vanjem ali popravilom izvlecite omrežni vtič! Splošni vzdrževalni ukrepi Od časa do časa s krpo obrišite iveri in prah, ki se nabirajo na stroju. Za podaljšanje življenjske dobe orodja morate enkrat mesečno namazati vrtljive dele. Motorja ne naoljite. Za čiščenje plastike ne uporabljajte jedkih sredstev. Pregledovanje ščetk Pri novem stroju in po montaži novih oglenih ščetk morate le-te preveriti po prvih 50 obratovalnih urah. Po prvemu preverjanju morate pregledovanje izvajati vsakih 10 ur. Če je ogljik obrabljen na dolžini 6 mm ali če sta vzmet oziroma stransko vezana žica prežgana oziroma poš- kodovana, morate zamenjati obe ščetki. Če se ščetke po odstranitvi izkažejo kot primerne za uporabo, jih lahko znova vgradite. Servisne informacije Upoštevajte, da so nekateri deli tega izdelka izpostav- ljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material. Obrabni deli*: Karbonska krtača, žagin list, baterija, mize, vreča za žagovino, klinasti jermeni

Napravo in njen pribor skladiščite v temnem, suhem, zaščitenem pred zmrzaljo, izven dosega otrok. Ideal- na temperatura skladiščenja je med 5 in 30°C. Električno orodje shranjujte v originalni embalaži. Pokrijte električno orodje, da ga zaščitite pred pra- hom ali vlago. Navodila za uporabo hranite ob električnem orodju.

12. Električni priključek

Nameščeni elektromotor je priključen, tako da je pripravljen za uporabo. Priključek ustreza zadev- nim standardom VDE in DIN. Omrežni priključek in uporabljen podaljšek na strani kupca morata ustrezati predpisom. Poškodovan električni priključni vodnik Na električnih priključnih vodih pogosto nastanejo po- škodbe izolacije. Vzroki za to so lahko:

• Otiščanci, če priključne vode speljete skozi okna ali reže vrat.

• Podaljški do 25 m morajo imeti prečni prerez 1,5 kvadratnega milimetra. Priključevanje in popravila električne opreme lahko izvajajo samo električarji. V primeru povpraševanja morate navesti spodnje po- datke:

• Vrsta toka, ki napaja motor

• Podatki tipske ploščice stroja

• Podatki tipske ploščice motorja

13. Odstranjevanje in ponovna uporaba

Naprava se nahaja v embalaži, da ne bi prišlo do po- škodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih mate- rialov kot npr. kovine in plastika. Pokvarjene sestavne dele odstranite med posebne odpadke. V ta namen povprašajte v tehnični trgovini ali na občinski upravi! Odpadne opreme ne odvrzite med gospodinjske odpadke! Ta simbol označuje, da je tega izdelek v skladu z Direktivo o odpadni električni in elektronski opremi (2012/19/EU) in v skladu z nacionalno zakonodajo ni dovoljeno odvreči med gospo- dinjske odpadke. Ta izdelek je treba dostaviti na ustrezno zbirno mesto. Lahko ga, na primer, vrnete ob nakupu podobnega izdelka ali pa ga dostavite v zbirni center, ki je pristojen za reciklažo odpadne električne in elektronske opreme. Nepravilno roko- vanje z odpadno opremo lahko zaradi potencialno nevarnih snovi, ki so pogosto prisotne v odpadni ele- ktrični in elektronski opremi, negativno vpliva na oko- lje in zdravje ljudi. Če ta izdelek pravilno zavržete, prispevate tudi k učinkoviti rabi naravnih virov. Infor- macije o zbirnih mestih odpadne opreme dobite pri mestni upravi, lokalnem organu, ki je pristojen za ravnanje z odpadki, pri pooblaščenem zbirnem cen- tru za odstranjevanje odpadne električne in elektron- ske opreme ali pri svojem komunalnem podjetju. Baterij in akumulatorjev ne odvrzite med gospo- dinjske odpadke! Kot uporabnik ste zakonsko obvezani, da vse baterije in akumulatorje, ki vsebujejo škodljive snovi* ali jih ne vsebujejo, dostavite v zbirni center v svoji občini ali v trgovino, kjer bodo poskr- beli, da bodo ti izdelki odstranjeni okolju prijazno. *označeno z: Cd = kadmij, Hg = živo srebro, Pb = svinec

• Baterije vzemite iz laserja, preden napravo in ba- terije odvržete med odpadke.80 SI

14. Pomoč pri motnjah

Motnja Mogoč vzrok Ukrep Motor ne deluje. Motor, kabel ali vtič so okvarjeni, varo- valke so pregorele. Stroj na pregleda strokovnjak. Motorja nikoli ne popravljajte sami. Nevarnost! Preverite varovalke, po potrebi jih zamenjajte. Motor deluje počasi in ne dosega delovne hitrosti. Prenizka napetost, poškodovane tuljave, pregorel kondenzator. Elektro podjetje naj preveri napetost. Motor naj pregleda strokovnjak. Strokovnjak naj zamenja kondenzator. Motor je prehrupen. Poškodovane tuljave, okvarjen motor Motor naj pregleda strokovnjak. Motor ne doseže polne moči. Tokokrogi v omrežni napravi so preobre- menjeni (luči, drugi motorji itd.). Ne uporabljajte drugih naprava ali motorjev na istem tokokrogu. Motor se hitro pregreje. Preobremenitev motorja, nezadostno hlajenje motorja. Preprečite preobremenitev motorja pri rezanju, odstranite prah z motorja, da zagotovite optimalno hlajenje motorja. Zmanjšana moč rezanja pri žaganju. Premajhen žagin list (prepogosto reza- nje). Na novo nastavite končni omejevalnik žaginega agregata. Žagin rez je preveč raskav ali valovit. Top žagin list, oblika zobcev ni primerna za debelino materiala. Nabrusite žagin list oz. vstavite primeren žagin list. Obdelovanec se iztrga oz. se razkolje. Pritisk pri rezu je previsok oz. žagin list ni primeren za uporabo. Vstavite primeren žagin list.81HU Tartalomjegyzék: Oldal:
