LIETOŠANAS INSTRUKCIJA HM100MP SCHEPPACH

Šķērszāģis, sagarināšanas zāģis un leņķzāģisTulkošana no oriģinālā lietošanas instrukcija 203-214

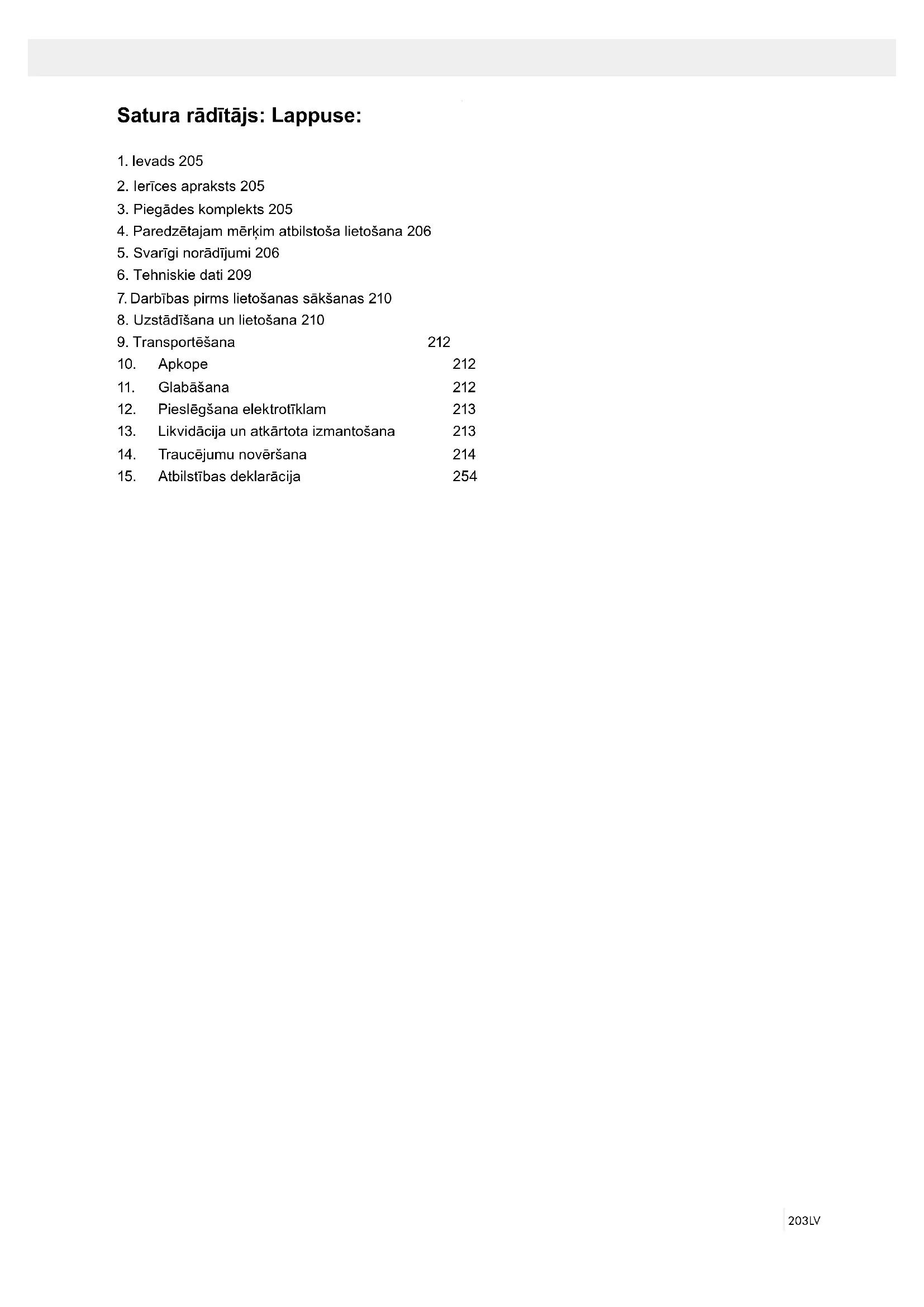

2. Ierīces apraksts 205

3. Piegādes komplekts 205

4. Paredzētajam mērķim atbilstoša lietošana 206

5. Svarīgi norādījumi 206

6. Tehniskie dati 209

7. Darbības pirms lietošanas sākšanas 210

8. Uzstādīšana un lietošana 210

9. Transportēšana 212

12. Pieslēgšana elektrotīklam 213

13. Likvidācija un atkārtota izmantošana 213

14. Traucējumu novēršana 214

15. Atbilstības deklarācija 254204 LV

Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādījumus!

Uzmanību! Savainojumu risks! Neaiztieciet strādājošu zāģa plātni!

Uzmanību! Lāzera starojums!

Rodoties putekļiem, lietojiet elpošanas masku! Simbolu, kas atrodas uz ierīces, skaidrojums205LV

2. Ieslēgšanas/izslēgšanas slēdzis

3. Atbloķēšanas svira

6. Kustīgs zāģa plātnes aizsargs

8. Iespīlēšanas mehānisms

10. Detaļu paliktņa ksācijas skrūve

12. Fiksācijas pozīcijas svira

13. Fiksācijas svira

17. Nekustīgs zāģgalds

21. Zāģskaidu uztvērējs

22. Fiksācijas skrūve

23. Zāģa vilkšanas vadīklas ksācijas skrūve

25. Zāģa vilkšanas vadīkla

26. Zāģējuma dziļuma ierobežošanas skrūve

27. Zāģējuma dziļuma ierobežotāja atbalsts

28. Pārbīdāma atbalstsliede

29. Pārbīdāmās atbalstsliedes ksācijas skrūve

30. Regulēšanas skrūve (90°)

31. Regulēšanas skrūve (45°)

35. Lāzera ieslēgšanas/izslēgšanas slēdzis

36. Bateriju nodalījums

37. Bateriju nodalījuma vāciņš

39. Iekšējais atloks

42. Apgriezienu skaita mainīšanas slēdzis

a) 90° atbalststūrenis (nav iekļauts piegādes kom- plektā) b) 45° atbalststūrenis (nav iekļauts piegādes kom- plektā) c) Iekšējā sešstūra atslēga, 6 mm

3. Piegādes komplekts

• Atveriet iepakojumu un uzmanīgi izņemiet ierīci.

• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).

• Pārbaudiet, vai piegādes komplekts ir pilnīgs.

• Pārbaudiet, vai ierīce un piederumi transportēša- nas laikā nav bojāti.

• Ja iespējams, uzglabājiet iepakojumu līdz garanti- jas termiņa beigām.

RAŽOTĀJS: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen GODĀTAIS KLIENT! Vēlam prieku un izdošanos, strādājot ar Jūsu jauno ierīci. NORĀDĪJUMS! Šīs ierīces ražotājs saskaņā ar piemērojamo Vācijas Likumu par atbildību par ražojumiem nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēļ saistībā ar:

• nepareizu lietošanu,

• lietošanas instrukcijas neievērošanu,

• trešo personu, nepilnvarotu speciālistu veiktu re- montu,

• neoriģinālo rezerves daļu montāžu un nomaiņu,

• paredzētajam mērķim neatbilstošu lietošanu,

• elektroiekārtas atteici, neievērojot elektrības no- teikumus un VDE noteikumus 0100, DIN 57113/ VDE0113. Ievērojiet! Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu. Šai lietošanas instrukcijai ir jāpalīdz Jums iepazīt elektroierīci un izmantot tās izmantošanas iespējas atbilstoši paredzētajam mērķim. Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar elektroins- trumentu, lai izvairītos no riskiem, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palieli- nātu elektroinstrumenta uzticamību un darbmūžu. Papildus šīs lietošanas instrukcijas drošības noteiku- miem noteikti jāievēro attiecīgajā valstī piemērojamie noteikumi par elektroinstrumenta lietošanu. Glabājiet lietošanas instrukciju pie elektroinstrumen- ta plastmasas maisiņā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram. Ar elektroinstrumentu drīkst strādāt tikai personas, kas pārzina elektroins- trumenta lietošanu un ir instruētas par ar to saistīta- jiem riskiem. Jāievēro noteiktais minimālais vecums. Līdztekus šajā lietošanas instrukcijā sniegtajiem dro- šības norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehnikas noteiku- mi par kokapstrādes iekārtu lietošanu. Mēs neuzņemamies atbildību par nelaimes gadīju- miem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.206 LV Ņemiet vērā, ka mūsu ierīces atbilstoši paredzētajam mērķim nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies garantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

5. Svarīgi norādījumi

Uzmanību! Lai izsargātos no elektrošoka, savainoju- miem un aizdegšanās, lietojot elektroierīces, ņemiet vērā turpmāk minētos galvenos drošības norādīju- mus. Pirms elektroinstrumenta lietošanas izlasiet vi- sus šos drošības norādījumus un rūpīgi tos uzgla- bājiet. Drošs darbs 1 Uzturiet kārtībā savu darba vietu. – Nekārtība darba vietā var izraisīt nelaimes ga- dījumus. 2 Ņemiet vērā apkārtējās vides ietekmi. – Sargājiet elektroinstrumentus no lietus. – Nelietojiet elektroinstrumentus mitrā vai slapjā vidē. – Rūpējieties par labu darba vietas apgaismojumu. – Nelietojiet elektroinstrumentus ugunsnedrošā vai sprādzienbīstamā vidē. 3 Sargājiet sevi no iespējamā elektrošoka. – Izvairieties pieskarties iezemētiem priekšmetiem (piemēram, caurulēm, radiatoriem, plītīm, ledus- skapjiem). 4 Nelaidiet klāt citas personas. – Neļaujiet citām personām, jo īpaši bērniem, pie- skarties elektroinstrumentam vai vadam. Nelai- diet klāt savai darba vietai šīs personas. 5 Elektroinstrumentus, ko nelietojat, uzglabājiet drošā vietā. – Neizmantotus elektroinstrumentus uzglabājiet sausā, augstu izvietotā vai aizslēgtā, bērniem nepieejamā vietā. 6 Nepārslogojiet elektroinstrumentu. – Ar norādīto pieļaujamo jaudu varēsit strādāt la- bāk un drošāk. 7 Lietojiet pareizo elektroinstrumentu. – Neizmantojiet mazjaudīgus elektroinstrumentus smagu darbu veikšanai. – Nelietojiet elektroinstrumentu tādiem mērķiem, kuriem tas nav paredzēts. Nelietojiet, piemēram, rokas ripzāģi, lai zāģētu zarus vai malkas pa- gales. – Neizmantojiet elektroinstrumentu malkas zāģē- šanai. 8 Lietojiet piemērotu apģērbu. – Nelietojiet platu apģērbu vai rotaslietas, ko var satvert ierīces kustīgās detaļas. – Strādājot brīvā dabā, ieteicams izmantot neslī- došus apavus. – Garus matus nosedziet ar matu tīkliņu. 9 Lietojiet aizsargaprīkojumu. – Lietojiet aizsargbrilles. – Veicot putekļainus darbus, lietojiet elpošanas masku. UZMANĪBU! Ierīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastmasas maisi- ņiem, plēvēm un sīkām detaļām! Pastāv norīša- nas un nosmakšanas risks!

• Šķērszāģis, sagarināšanas zāģis un leņķzāģis

• 1 gab. iespīlēšanas mehānisms (8)

• 2 gab. detaļu paliktnis (9)

• Zāģskaidu uztvērējs (21)

• Iekšējā sešstūra atslēga (c)

4. Paredzētajam mērķim atbilstoša

lietošana Šķērszāģis, sagarināšanas zāģis un leņķzāģis ir pa- redzēts koksnes, koksnei līdzīgu materiālu, plastma- sas un krāsaino metālu, izņemot magniju un magniju saturošu sakausējumus, zāģēšanai atbilstoši ierīces izmēram. Zāģis nav piemērots malkas zāģēšanai. Ierīci drīkst lietot tikai tai paredzētajiem mērķiem. Ierī- ces lietošana citiem mērķiem uzskatāma par neatbil- stošu. Par jebkuriem bojājumiem vai savainojumiem, kas tādēļ radušies, ir atbildīgs lietotājs/operators, ne- vis ražotājs. Drīkst izmantot tikai ierīcei piemērotas zāģa plātnes. Ir aizliegts izmantot visu veidu griezējdiskus. Paredzētajam mērķim atbilstoša lietošana ietver arī lietošanas instrukcijā minēto drošības noteikumu, kā arī montāžas instrukcijas un lietošanas norādījumu ievērošanu. Personām, kas lieto ierīci un veic tās apkopi, ierīce jāpārzina, un tām jābūt informētām par iespējamiem riskiem. Turklāt precīzi jāievēro spēkā esošie nelaimes gadī- jumu novēršanas noteikumi. Jāievēro arī vispārīgie noteikumi arodmedicīnas un drošības tehnikas jomā. Patvaļīga izmaiņu veikšana ierīcē pilnībā atbrīvo ra- žotāju no atbildības par izmaiņu dēļ radušos kaitē- jumu. Arī lietojot ierīci atbilstoši paredzētajam mērķim, ne- var pilnībā izslēgt noteiktus atlikušā riska faktorus. Saistībā ar ierīces konstrukciju un uzbūvi var rasties šādi riski:

• pieskaršanās zāģa plātnei zāģa nenosegtā zonā;

• strādājošas zāģa plātnes aizskaršana (sagriešanās ievainojumi);

• detaļu un to daļu atsitiens;

• zāģa plātnes salūšana;

• bojātas zāģa plātnes cietmetāla daļiņu izmete;

• dzirdes traucējumi, ja netiek lietoti nepieciešamie dzirdes aizsargi;

• veselībai kaitīgu koka putekļu emisija, lietojot ierīci slēgtās telpās.207LV 17 Izvairieties no neuzraudzītas darbības sākšanas. – Pārliecinieties, vai slēdzis, ievietojot kontakt- dakšu kontaktligzdā, ir izslēgts. 18 Strādājot ārā, izmantojiet pagarinātājus. – Brīvā dabā lietojiet tikai atļautos pagarinātājus ar atbilstīgiem apzīmējumiem. – Kabeļsaivu izmantojiet tikai notītā stāvoklī. 19 Vienmēr esiet uzmanīgs. – Sekojiet līdzi savai rīcībai. Strādājiet saprātīgi. Nelietojiet elektroinstrumentu, ja neesat kon- centrējies. 20 Pārbaudiet, vai elektroinstruments nav bojāts. – Pirms elektroinstrumenta turpmākas izmanto- šanas rūpīgi jāpārbauda, vai aizsargmehānismi vai viegli bojātas detaļas darbojas nevainojami un atbilstoši paredzētajam mērķim. – Pārbaudiet, vai kustīgās detaļas darbojas nevai- nojami, neaizķeras un nav bojātas. Visas daļas pareizi jāuzmontē un jāizpilda visi nosacījumi, lai nodrošinātu nevainojamu elektroinstrumenta darbību. – Kustīgo aizsargpārsegu nedrīkst nostiprināt at- vērtā stāvoklī. – Bojāti aizsargmehānismi un detaļas atbilstoši jāsalabo atzītā remontdarbnīcā vai jānomaina, ja lietošanas instrukcijā nav norādīts citādi. – Bojāti slēdži jānomaina klientu tehniskās apkal- pošanas darbnīcā. – Neizmantojiet neatbilstīgus vai bojātus pieslē- guma vadus. – Nelietojiet elektroinstrumentus, kuriem nevar ieslēgt un izslēgt slēdzi. 21 UZMANĪBU! – Veicot dubultos slīpos zāģējumus, esiet īpaši uzmanīgi. 22 UZMANĪBU! – Citu darba instrumentu un piederumu lietošana var izraisīt savainošanās risku. 23 Elektroinstrumenta remontu uzticiet veikt kvali- cētam elektriķim. – Šis elektroinstruments atbilst attiecīgajiem dro- šības noteikumiem. Remontu drīkst veikt tikai kvalicēts elektriķis, turklāt jāizmanto oriģinālās rezerves daļas, citādi ar lietotāju var notikt ne- laimes gadījumi.

PAPILDU DROŠĪBAS NORĀDĪJUMI

1 Drošības pasākumi – Brīdinājums! Neizmantojiet bojātas vai defor- mētas zāģa plātnes. – Nomainiet nolietotu galda ieliktni. – Izmantojiet tikai ražotāja ieteiktās zāģa plātnes, kas atbilst standartam EN 847-1. – Ievērojiet, lai zāģējamam materiālam tiktu izvē- lēta piemērota zāģa plātne. – Lietojiet atbilstīgu individuālo aizsargaprīkoju- mu. Tajā ietilpst: – trokšņu slāpēšanas austiņas kurluma riska novēršanai; – respirators putekļu ieelpošanas riska novēr- šanai. 10 Pieslēdziet putekļu nosūcēju, ja apstrādājat koks- ni, koksnei līdzīgus materiālus vai plastmasu. UZ- MANĪBU! Apstrādājot metālus, putekļu nosūcēju pieslēgt nedrīkst. Ugunsgrēka un sprādziena risks, ko rada karstas zāģskaidas vai lidojo- šas dzirksteles! Apstrādājot metālus, vienmēr noņemiet zāģskaidu uztvērēju (21). – Ja ir pieejamas putekļu nosūcēja un uztvērēja pieslēgvietas, pārliecinieties, ka tās ir pieslēgtas un pareizi tiek lietotas. – Darbs slēgtā telpā, apstrādājot koksni, koksnei līdzīgus materiālus un plastmasas, ir pieļaujams tikai, izmantojot piemērotu nosūcēju. 11 Neizmantojiet vadu mērķiem, kuriem tas nav pa- redzēts. – Neizmantojiet vadu, lai izvilktu kontaktdakšu no kontaktligzdas. Sargājiet vadu no karstuma, eļ- ļas un asām šķautnēm. 12 Nostipriniet detaļu. – Lietojiet iespīlēšanas mehānismus vai skrūv- spīles, lai nostiprinātu detaļu. Tā to var noturēt drošāk nekā ar roku un ierīci ir iespējams lietot ar abām rokām. – Strādājot ar garām detaļām, nepieciešams pa- pildu paliktnis (galds, sols u.c.), lai izvairītos no ierīces apgāšanās. – Vienmēr stingri piespiediet detaļu pret darba virsmu un atbalstu, lai novērstu detaļas ļodzī- šanos vai sagriešanos. 13 Izvairieties no ķermeņa nedabiska stāvokļa. – Nodrošiniet stabilu pozīciju un vienmēr sagla- bājiet līdzsvaru. – Izvairieties no neērtiem roku stāvokļiem, kad pēkšņa noslīdējuma dēļ viena vai abas rokas varētu aizskart zāģa plātni. 14 Rūpīgi kopiet instrumentus – Uzturiet zāģēšanas instrumentus asus un tīrus, lai darbs veiktos labāk un drošāk. – Ievērojiet eļļošanas un instrumentu nomaiņas norādījumus. – Regulāri pārbaudiet elektroinstrumenta pieslē- guma vadu un bojājumu gadījumā lieciet to sa- labot kompetentam speciālistam. – Regulāri pārbaudiet pagarinātājus un nomainiet tos, ja tie ir bojāti. – Rūpējieties, lai rokturi būtu sausi, tīri un nebūtu notraipīti ar eļļu un smērvielu. 15 Atvienojiet kontaktdakšu no kontaktligzdas. – Nekad netīriet šķēpeles, skaidas vai iespiestas koksnes daļiņas, ja zāģa plātne griežas. – Ja nelietojat elektroinstrumentu, pirms apkopes un nomainot instrumentus, piemēram, zāģa plātni, urbi, frēzi. – Ja zāģējot zāģa plātni bloķē pārāk liels pade- ves spēks, izslēdziet ierīci un atvienojiet to no elektrotīkla. Izņemiet detaļu un pārliecinieties, ka zāģa plātne kustas brīvi. Ieslēdziet ierīci un vēl- reiz veiciet zāģējumu ar mazāku padeves spēku. 16 Neatstājiet iespraustas instrumentu atslēgas. – Pirms ieslēgšanas vienmēr pārbaudiet, vai ir noņemtas atslēgas un regulēšanas instrumenti.208 LV Brīdinājums! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstāk- ļos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savaino- jumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsul- tēties ar ārstu un ražotāju. ZĀĢA PLĀTŅU LIETOŠANAS DROŠĪBAS

1 Darba instrumentus uzstādiet tikai tad, ja pārzināt to lietošanu. 2 Ievērojiet maksimālo apgriezienu skaitu. Nedrīkst pārsniegt uz darba instrumenta norādīto maksi- mālo apgriezienu skaitu. Ja norādīts, ievērojiet apgriezienu skaita diapazonu. 3 Ievērojiet motora un zāģa plātnes griešanās vir- zienu. 4 Neizmantojiet darba instrumentus ar plaisām. Atšķirojiet ieplaisājušus darba instrumentus. Re- monts nav atļauts. 5 Spriegojamās virsmas jānotīra no netīrumiem, smērvielām, eļļas un ūdens. 6 Nav pieļaujama vaļīgu samazināšanas gredzenu vai ieliktņu izmantošana, lai ripzāģa plātnēm sa- mazinātu urbumu izmēru. 7 Ievērojiet, lai ksētiem samazināšanas gredze- niem darba instrumenta nostiprināšanai būtu tāds pats diametrs un vismaz 1/3 no zāģējuma diametra. 8 Nodrošiniet, lai ksētie samazināšanas gredzeni būtu savstarpēji paralēli. 9 Rīkojieties ar darba instrumentiem uzmanīgi. Tos vislabāk uzglabāt oriģinālajā iepakojumā vai īpašās tvertnēs. Lietojiet aizsargcimdus, lai būtu drošāka satveršana un samazinātos savainojumu risks. 10 Pirms darba instrumentu lietošanas pārliecinie- ties, ka visi aizsargmehānismi ir pareizi uzstādīti. 11 Pirms darba pārliecinieties, ka izmantojamais darba instruments atbilst šā elektroinstrumenta prasībām un ir pareizi nostiprināts. 12 Komplektā pievienoto zāģa plātni izmantojiet ti- kai, lai zāģētu koksni, koksnei līdzīgus materiālus, plastmasu un krāsainos metālus (izņemot magniju un magniju saturošu sakausējumus). 13 Nekad nelietojiet zāģi citu, šeit nenorādītu mate- riālu zāģēšanai. 14 Ievērojiet, lai katrreiz pirms zāģēšanas ierīce būtu drošā pozīcijā. Uzmanību! Lāzera starojums Neskatieties starā. Lāzera 2. klase – Rīkojoties ar zāģa plātnēm un raupju zāģēja- mo koksni, lietojiet aizsargcimdus. Zāģa plāt- nes vienmēr pārnēsājiet praktiskā tvertnē. – Lietojiet aizsargbrilles. Darba laikā radušās dzirksteles vai no ierīces krītošas šķembas, skaidas un putekļi var izraisīt redzes zudumu. – Zāģējot koksni, pieslēdziet elektroinstrumentam putekļu nosūcēju. Putekļu rašanos ietekmē arī apstrādājamā materiāla veids un pārsegu/no- virzītāju/vadīklu pareizs iestatījums. – Neizmantojiet zāģa plātnes no augstvērtīga sakausējuma ātrgriezējtērauda (HSS tērauda). 2 Apkope un tehniskā uzturēšana – Veicot uzstādīšanas un apkopes darbus, katr- reiz atvienojiet kontaktdakšu no elektrotīkla. – Trokšņa slodzi ietekmē dažādi faktori, tostarp zāģa plātnes kvalitāte, zāģa plātnes un elektro- instrumenta stāvoklis. Pēc iespējas izmantojiet zāģa plātnes, kas konstruētas trokšņa rašanās mazināšanai, regulāri veiciet elektroinstrumenta un instrumenta uzliktņu apkopi un, ja nepiecie- šams, remontu, lai mazinātu troksni. – Par elektroinstrumenta, aizsargmehānismu vai instrumenta uzliktņa traucējumiem, tiklīdz tie tiek atklāti, ziņojiet par drošību atbildīgajai personai. 3 Drošs darbs – Izmantojiet tikai tādas zāģa plātnes, kuru mak- simālais pieļaujamais apgriezienu skaits nav mazāks par maksimālo zāģa vārpstas ātrumu un kuras ir piemērotas zāģējamam materiālam. – Pārliecinieties, ka zāģa plātne nevienā stāvoklī neaizskar grozāmgaldu, kad pēc kontaktdakšas izņemšanas ar roku pagriežat zāģa plātni 45° un 90° leņķī. Ja nepieciešams, vēlreiz noregulējiet zāģa galvu. – Transportējot elektroinstrumentu, izmantojiet tikai atbilstīgas transportēšanas iekārtas. Ne- kad neizmantojiet rīcībai vai transportēšanai aizsargmehānismus. – Ievērojiet, lai transportēšanas laikā zāģa plāt- nes apakšējā daļa būtu nosegta, piemēram, ar aizsargmehānismu. – Ievērojiet, ka jāizmanto tikai tādas starppaplāk- snes un vārpstas gredzeni, kas ir piemēroti ra- žotāja norādītajam mērķim. – Grīdai ap ierīci jābūt līdzenai, tīrai un brīvai no birstošām daļiņām, piemēram, zāģskaidām un atgriezumiem. – Darba pozīcijai vienmēr jābūt sānis no zāģa plātnes. – Neaizvāciet atgriezumus vai citas detaļu daļas no zāģēšanas zonas, kamēr ierīce turpina dar- boties un zāģa agregāts vēl nav miera stāvoklī. – Ievērojiet, lai ierīce, ja tas ir iespējams, vienmēr būtu nostiprināta uz darbgalda vai galda. – Garas detaļas zāģēšanas procesa beigās no- stipriniet, lai tās nenokristu (piemēram, izman- tojiet pretripošanas statīvu vai ratiņus).209LV

Maiņstrāvas motors 230 - 240 V~ 50Hz Jauda 2150 Watt Darbības režīms S6 20% 5 Min.* Apgriezienu skaits tukšgaitā 3200 / 4500 apgr./min C i e t m e t ā l a z ā ģ a p l ā t n e ø 255 x ø 30 x 2,8 mm Zobu skaits 48 Slīpuma leņķis -45° / 0°/ +45° Slīpais zāģējums No 0° līdz 45° pa kreisi Zāģa platums pie 90° 305 x 90 mm Zāģa platums pie 45° 215 x 90 mm Zāģa platums 2 x 45° (dubultais slīpais zāģē- jums) 215 x 47 mm Aizsardzības klase II Svars 15,5 kg Lāzera klase 2 Lāzera viļņa garums 650 nm Lāzera jauda ≤ 1 mW Elektroenerģijas piegā- de lāzera modulim 3 gab. LR44 podziņ- baterija

• Darba režīms S6, nepārtraukts periodisks re- žīms. Režīmu veido palaides, laiks ar konstan- tu slodzi un tukšgaitas laiks. Darbības laiks ir 5 min., relatīvais ieslēgšanas laiks ir 20% no dar- bības laika. Detaļas augstumam jābūt vismaz 3 mm un platu- mam – vismaz 10 mm. Ievērojiet, lai detaļa vienmēr būtu iespīlēta ar ie- spīlēšanas mehānismu. Troksnis un vibrācija Trokšņa un vibrācijas parametri noteikti atbilstoši standarta EN 61029 prasībām. Skaņas spiediena līmenis L

3 dB Skaņas jaudas līmenis L

3 dB Lietojiet dzirdes aizsargus. Trokšņu iedarbība var izraisīt dzirdes zudumu. Vibrā- cijas summārās vērtības (triju virzienu vektoru sum- ma) noteiktas atbilstoši standarta EN 61029 prasī- bām. Atlikušie riski Elektroinstruments ir konstruēts atbilstoši teh- niskās attīstības līmenim un atzītiem drošības tehnikas noteikumiem. Tomēr darba laikā var rasties daži atlikušie riski.

• Veselības apdraudējums ar strāvu, izmantojot ne- atbilstīgus elektropieslēguma vadus. Sargājiet sevi un apkārtējo vidi no nelaimes ga- dījumiem, veicot atbilstīgus piesardzības pasāku- mus!

• Neskatieties ar neaizsargātām acīm tieši lāzera starā.

• Nekad neskatieties tieši stara trajektorijā.

• Nekad nevērsiet lāzera staru pret atstarojošām virsmām un cilvēkiem vai dzīvniekiem. Arī lāzera stars ar mazu jaudu var radīt acu bojājumus.

• Uzmanību! Ja netiek ņemta vērā instrukcijā norādī- tā darba kārtība, var notikt bīstama staru iedarbība.

• Nekad neatveriet lāzera moduli. Neparedzēti var notikt staru iedarbība.

• Ja sagarināšanas zāģis netiek lietots ilgāku laiku, būtu jāizņem baterijas.

• Lāzeru nedrīkst apmainīt

• pret cita tipa lāzeru.

• Lāzera remontu drīkst veikt tikai lāzera ražotājs vai viņa pilnvarots pārstāvis. Bateriju lietošanas drošības norādījumi 1 Katrā laikā ievērojiet, lai baterijas tiktu ievieto- tas ar pareizu polaritāti (+ un -), kā norādīts uz baterijas. 2 Nepieļaujiet bateriju īsslēgumu. 3 Neuzlādējiet atkārtoti neuzlādējamas baterijas. 4 Neuzlādējiet bateriju pārmērīgi! 5 Nedrīkst sajaukt vecas un jaunas baterijas, kā arī dažādu tipu vai ražotāju baterijas! Vienlaikus jānomaina visas viena komplekta baterijas. 6 Izlietotas baterijas nekavējoties jāizņem no ierī- ces un pareizi jālikvidē! 7 Nesakarsējiet baterijas! 8 Nemetiniet un nelodējiet tieši pie baterijām! 9 Neizjauciet baterijas! 10 Nedeformējiet baterijas! 11 Nemetiet baterijas ugunī! 12 Uzglabājiet baterijas bērniem nepieejamā vietā. 13 Neļaujiet bērniem nomainīt baterijas bez uzrau- dzības! 14 Neuzglabājiet baterijas uguns, plīts vai citu sil- tuma avotu tuvumā. Nenovietojiet bateriju tiešos saules staros, nelietojiet un neglabājiet to karstā laikā transportlīdzekļos. 15 Nelietotas baterijas glabājiet oriģinālajā iepakoju- mā un neglabājiet tās metāla priekšmetu tuvumā. Nesajauciet un neizmētājiet izpakotas baterijas! Tas var izraisīt baterijas īsslēgumu un līdz ar to bojājumus, apdegumus vai pat ugunsgrēku. 16 Izņemiet baterijas no ierīces, ja ilgāku laiku tā netiek lietota, izņēmums ir ārkārtas gadījumiem paredzēta ierīce! 17 Baterijas, kurām ir izplūdis šķidrums, NEKAD ne- aizskariet bez atbilstīgiem aizsarglīdzekļiem. Ja izplūdušais šķidrums saskaras ar ādu, nekavējo- ties noskalojiet attiecīgo ādas zonu tekošā ūde- nī. Nekādā ziņā nepieļaujiet šķidruma nokļūšanu acīs un mutē. Ja tas tomēr notiek, nekavējoties vērsieties pie ārsta. 18 Pirms bateriju ievietošanas notīriet akumulatora kontaktus un arī ierīces attiecīgos kontaktus.210 LV

• Detaļu paliktņus (9) piestipriniet pie nekustīgā zā- ģgalda (17), kā redzams 6a, b, c attēlā, un pilnīgi pārbīdiet. Nostipriniet vārpstas ar aizturatsperēm pret nejaušu izslīdēšanu. Pēc tam ar skrūvi (10) noksējiet vajadzīgajā pozīcijā.

• Atskrūvējiet ksācijas skrūvi (22); ierīces galvu (5) var noliekt pa kreisi maks. 45° leņķī.

8.2 Atdures precīza regulēšana sagarināšanas zā-

ģējumam 90° leņķī (3., 5., 18. att.)

• Atbalststūrenis (a) nav iekļauts piegādes kom- plektā.

• Ierīces galvu (5) nolieciet uz leju un nostipriniet ar sprostskrūvi (24).

• Atbrīvojiet ksācijas skrūvi (22).

• Starp zāģa plātni (7) un grozāmgaldu (16) ievieto- jiet atbalststūreni (a).

• Atbrīvojiet pretuzgriezni (d). Pārvietojiet regulēša- nas skrūvi (30) tiktāl, līdz leņķis starp zāģa plātni (7) un grozāmgaldu (16) sasniedz 90°.

• Lai ksētu šo regulējumu, atkal pievelciet pretuz- griezni (d).

• Pēc tam pārbaudiet leņķa rādījuma pozīciju. Ja ne- pieciešams, atbrīvojiet rādītāju (20) ar krustveida skrūvgriezi, uzstādiet 0° pozīcijā uz leņķa skalas (19) un atkal nostipriniet sprostskrūvi.

8.3 Atbalsta precīza regulēšana slīpajam zāģēju-

mam 45° leņķī (1., 3., 5., 19. att.)

• Atbalststūrenis (b) nav iekļauts piegādes kom- plektā.

• Ierīces galvu (5) nolieciet uz leju un nostipriniet ar sprostskrūvi (24).

• Grozāmgaldu (16) noksējiet 0° pozīcijā.

• Atbrīvojiet ksācijas skrūvi (22) un ar rokturi (1) no- lieciet ierīces galvu (5) pa kreisi 45° leņķī.

• Starp zāģa plātni (7) un grozāmgaldu (16) ievieto- jiet 45° atbalststūreni (b).

• Atbrīvojiet pretuzgriezni (c). Pārvietojiet regulēša- nas skrūvi (31) tiktāl, līdz leņķis starp zāģa plātni (7) un grozāmgaldu (16) sasniedz precīzi 45°.

• Lai ksētu šo regulējumu, atkal pievelciet pretuz- griezni (c).

8.4 Sagarināšanas zāģējums 90° leņķī un grozām-

galds 0° leņķī (1., 2., 6., 7. att.) Ja zāģējuma platums ir apm. līdz 100 mm, zāģa vilk- šanas funkciju var noksēt ar ksācijas skrūvi (23) aizmugures pozīcijā. Šajā pozīcijā ierīci var darbināt sagarināšanas režīmā. Ja zāģējuma platums ir pla- tāks par 100 mm, jāpievērš uzmanība tam, lai ksāci- jas skrūve (23) ir brīva un ierīces galva (5) – kustīga. Uzmanību! Pārbīdāmā atbalstsliede (28) 90° sagari- nāšanas zāģējumiem jānoksē iekšējā pozīcijā.

• Atskrūvējiet pārbīdāmās atbalstsliedes (28) ksā- cijas skrūvi (29) un pārbīdāmo atbalstsliedi (28) bī- diet uz iekšu.

• Pārbīdāmā atbalstsliede (28) pirms galējās iekšē- jās pozīcijas jānoksē tiktāl, līdz attālums starp at- balstsliedi (28) un zāģa plātni (7) ir maksimāli 5 mm.

• Neskatoties uz visiem veiktajiem pasākumiem, var saglabāties arī slēpti atlikušie riski.

• Atlikušos riskus var mazināt, ja tiek ievēroti „drošī- bas norādījumi” un „paredzētajam mērķim atbilsto- ša lietošana”, kā arī lietošanas instrukcija kopumā.

• Nevajadzīgi nenoslogojiet ierīci: pārāk liels spie- diens zāģējot ātri sabojā zāģa plātni. Tas var izraisīt ierīces jaudas samazināšanos apstrādes laikā un zāģējuma precizitātes samazināšanos.

• Zāģējot plastmasas materiālus, vienmēr izmanto- jiet spīles: detaļas, kas jāzāģē, vienmēr jānoksē starp spīlēm.

• Nepieļaujiet nejaušu ierīces iedarbināšanos: ievie- tojot kontaktdakšu kontaktligzdā, nedrīkst nospiest iedarbināšanas taustiņu.

• Izmantojiet instrumentu, kas ieteikts šajā instruk- cijā. Tā panāksit, ka sagarināšanas zāģim ir opti- māla jauda.

• Kad ierīce darbojas, netuviniet rokas darba zonai.

• Pirms regulēšanas vai apkopes darbiem atlaidiet iedarbināšanas taustiņu un izņemiet kontaktdakšu.

7. Darbības pirms lietošanas sākšanas

• Ierīce stabili jāuzstāda, pieskrūvējot to uz darbgal- da, paliktņa u.tml. Šim nolūkam izmantojiet urbu- mus ierīces pamatnē.

• Pirms lietošanas sākšanas pareizi jāuzstāda visi pārsegi un drošības mehānismi.

• Zāģa plātnei jāgriežas brīvi.

• Raugieties, lai jau apstrādātajā kokmateriālā ne- būtu svešķermeņu, piemēram, naglu, skrūvju utt.

• Pirms ierīces ieslēgšanas vai izslēgšanas pārlie- cinieties, ka zāģa plātne ir pareizi uzmontēta un kustīgās detaļas kustas brīvi.

• Pirms ierīces pieslēgšanas pārliecinieties, ka uz datu plāksnītes norādītā informācija sakrīt ar elek- trotīkla parametriem.

8. Uzstādīšana un lietošana

8.1 Zāģa uzstādīšana (1.-6. att.)

• Lai regulētu grozāmgaldu (16), ksācijas sviru (13) spiediet uz leju un apakšējo ksācijas pozīcijas svi- ru (12) ar rādītājpirkstu pavelciet uz augšu.

• Pagrieziet grozāmgaldu (16) un rādītāju (14) vaja- dzīgajā skalas (15) leņķī un noksējiet, paceļot uz augšu ksācijas sviru (13).

• Viegli nospiežot ierīces galvu (5) uz leju un vien- laikus izvelkot sprosttapu (24) no motora stiprinā- juma, zāģis tiek atbrīvots no apakšējās pozīcijas.

• Ierīces galvu (5) pavērsiet uz augšu, līdz noksējas atbloķēšanas svira (3).

• Iespīlēšanas mehānismu (8) var nostiprināt pie ne- kustīgā zāģgalda (17) gan kreisajā, gan labajā pu- sē. Iespīlēšanas mehānismu (8) iespraudiet pare- dzētajā urbumā atbalstsliedes (18) aizmugurē un nostipriniet to ar skrūvi.211LV

8.6 Slīpais zāģējums 0°-45° leņķī un grozāmgalds

0° leņķī (1., 2., 6., 8. att.) Ar sagarināšanas zāģi var veikt slīpos zāģējumus pa kreisi 0°-45° leņķī pret darba virsmu. Uzmanību! Pārbīdāmā atbalstsliede (28) slīpajiem zāģējumiem (ar noliektu zāģa galvu) jānoksē ārē- jā pozīcijā.

• Atskrūvējiet pārbīdāmās atbalstsliedes (28) ksā- cijas skrūvi (29) un pārbīdāmo atbalstsliedi (28) bī- diet uz āru.

• Pārbīdāmā atbalstsliede (28) pirms galējās iekšē- jās pozīcijas jānoksē tiktāl, līdz attālums starp at- balstsliedi (28) un zāģa plātni (7) ir minimāli 5 mm.

• Pirms zāģēšanas pārbaudiet, ka starp atbalstsliedi (28) un zāģa plātni (7) nav iespējama sadursme.

• Atkal pievelciet ksācijas skrūvi (29).

• Ierīces galvu (5) novietojiet augšējā pozīcijā.

• Grozāmgaldu (16) noksējiet 0° pozīcijā.

• Atskrūvējiet ksācijas skrūvi (22) un ar rokturi (1) nolieciet ierīces galvu (5) pa kreisi, līdz rādītājs (20) rāda vajadzīgo leņķa lielumu uz skalas (19).

• Atkal pievelciet ksācijas skrūvi (22).

• Veiciet zāģējumu, kā norādīts 8.3. punktā.

8.7 Slīpais zāģējums 0°-45° leņķī un grozāmgalds

0°-45° leņķī (1., 2., 6., 9. att.) Ar sagarināšanas zāģi var veikt slīpos zāģējumus pa kreisi 0°-45° leņķī pret darba virsmu un vienlaikus 0°-45° leņķī pret atbalstsliedi (dubultais slīpais zā- ģējums). Uzmanību! Pārbīdāmā atbalstsliede (28) slīpajiem zāģē- jumiem (ar noliektu zāģa galvu) jānoksē ārējā pozīcijā.

• Atskrūvējiet pārbīdāmās atbalstsliedes (28) ksā- cijas skrūvi (29) un pārbīdāmo atbalstsliedi (28) bī- diet uz āru.

• Pārbīdāmā atbalstsliede (28) pirms galējās iekšē- jās pozīcijas jānoksē tiktāl, līdz attālums starp at- balstsliedi (28) un zāģa plātni (7) ir minimāli 5 mm.

• Pirms zāģēšanas pārbaudiet, ka starp atbalstsliedi (28) un zāģa plātni (7) nav iespējama sadursme.

• Atkal pievelciet ksācijas skrūvi (29).

• Ierīces galvu (5) novietojiet augšējā pozīcijā.

• Lai atbrīvotu grozāmgaldu, ksācijas sviru (13) spiediet uz leju un apakšējo ksācijas pozīcijas sviru (12) ar rādītājpirkstu pavelciet uz augšu.

• Ar ksācijas sviru (13) noregulējiet grozāmgaldu (16) vajadzīgajā leņķī (skat. arī 8.4. punktu).

• Atkal pārvietojiet uz augšu ksācijas sviru (13), lai noksētu grozāmgaldu (16).

• Atbrīvojiet ksācijas skrūvi (22).

• Ar rokturi (1) nolieciet ierīces galvu (5) pa kreisi vajadzīgajā leņķī (skat. arī 8.6. punktu).

• Atkal pievelciet ksācijas skrūvi (22).

• Veiciet zāģējumu, kā norādīts 8.3. punktā.

8.8 Zāģējuma dziļums (3. att.)

• Ar skrūvi (26) var laideni noregulēt zāģējuma dziļu- mu. Šim nolūkam atskrūvējiet skrūves (26) rievoto uzgriezni. Noregulējiet vajadzīgo zāģējuma dziļu- mu, ieskrūvējot vai izskrūvējot skrūvi (26). Pēc tam atkal pievelciet skrūves (26) rievoto uzgriezni.

• Pirms zāģēšanas pārbaudiet, ka starp atbalstsliedi (28) un zāģa plātni (7) nav iespējama sadursme.

• Atkal pievelciet ksācijas skrūvi (29).

• Ierīces galvu (5) novietojiet augšējā pozīcijā.

• Ierīces galvu (5) aiz roktura (1) bīdiet uz aizmuguri un, ja nepieciešams, noksējiet šajā pozīcijā (atka- rībā no zāģējuma platuma).

• Novietojiet zāģējamo koksni pie atbalstsliedes (18) un uz grozāmgalda (16).

• Materiālu nostipriniet ar iespīlēšanas mehānismu (8) uz nekustīgā zāģgalda (17), lai novērstu nobīdi zāģēšanas laikā.

• Nospiediet atbloķēšanas sviru (3), lai atbrīvotu ie- rīces galvu (5).

• Nospiediet ieslēgšanas/izslēgšanas slēdzi (2), lai ieslēgtu motoru.

• Kad zāģa vilkšanas vadīkla (23) ir noksēta,

• ierīces galvu (5) ar rokturi (1) vienmērīgi un ar vieg- lu spiedienu virziet uz leju, līdz zāģa plātne (7) ir pārzāģējusi detaļu.

• Kad zāģa vilkšanas vadīkla (23) nav noksēta,

• ierīces galvu (5) velciet līdz galam uz priekšu. Rok- turi (1) vienmērīgi un ar vieglu spiedienu nolaidiet līdz galam uz leju. Tagad ierīces galvu (5) lēnām un vienmērīgi virziet uz aizmuguri līdz galam, līdz zāģa plātne (7) ir pilnībā pārzāģējusi detaļu.

• Pēc zāģēšanas pabeigšanas ierīces galvu atkal no- vietojiet augšējā miera stāvoklī un atlaidiet ieslēg- šanas/izslēgšanas slēdzi (2). Uzmanību! Atvilcējatspere automātiski atvelk ierī- ci augšā. Pēc zāģēšanas pabeigšanas neatlaidiet rokturi (1), bet gan lēni un ar vieglu pretspiedienu virziet ierīces galvu uz augšu.

8.5 Sagarināšanas zāģējums 90° leņķī un grozām-

galds 0°-45° leņķī (1., 6., 7. att.) Ar sagarināšanas zāģi var veikt slīpos zāģējumus pa kreisi un pa labi 0°-45° leņķī pret atbalstsliedi. Uzmanību! Pārbīdāmā atbalstsliede (28) 90° sagari- nāšanas zāģējumiem jānoksē iekšējā pozīcijā.

• Atskrūvējiet pārbīdāmās atbalstsliedes (28) ksā- cijas skrūvi (29) un pārbīdāmo atbalstsliedi (28) bī- diet uz iekšu.

• Pārbīdāmā atbalstsliede (28) pirms galējās iekšē- jās pozīcijas jānoksē tiktāl, līdz attālums starp at- balstsliedi (28) un zāģa plātni (7) ir maksimāli 5 mm.

• Pirms zāģēšanas pārbaudiet, ka starp atbalstsliedi (28) un zāģa plātni (7) nav iespējama sadursme.

• Atkal pievelciet ksācijas skrūvi (29).

• Fiksācijas sviru (13) spiediet uz leju un apakšējo ksācijas pozīcijas sviru (12) ar rādītājpirkstu pa- velciet uz augšu.

• Ar ksācijas sviru (13) iestatiet grozāmgaldu (16) vajadzīgajā leņķī. Rādītājam (14) uz grozāmgalda (16) jāsaskan ar vajadzīgo skalas (15) leņķa lielu- mu uz nekustīgā zāģgalda (17).

• Atkal pārvietojiet uz augšu ksācijas sviru (13), lai noksētu grozāmgaldu (16).

• Veiciet zāģējumu, kā norādīts 8.3. punktā.212 LV

8.12 Apgriezienu skaita mainīšana (2. att.)

Zāģim ir 2 apgriezienu skaita diapazoni. langsam schnell vitesse lente vitesse rapide slow fast Pomalu rychle Pomalý rýchly Počasnega hitrega lassú gyors бавно бързо Nopea hidas Lai lietotu zāģi ar apgriezienu skaitu 3200 apgr./ min. (metālam), ieslēdziet slēdzi (42) pozīcijā I. Lai lietotu zāģi ar apgriezienu skaitu 4500 apgr./ min. (koksnei), ieslēdziet slēdzi (42) pozīcijā II.

9. Transportēšana (1., 2. att.)

• Lai noksētu grozāmgaldu (16), ksācijas svirai jā- būt paceltai uz augšu.

• Nospiediet atbloķēšanas sviru (3), ierīces galvu (5) nospiediet uz leju un noksējiet ar sprosttapu (24). Tagad zāģis ir nobloķēts apakšējā pozīcijā.

• Zāģa vilkšanas funkciju noksējiet ar zāģa vilkša- nas vadīklas ksācijas skrūvi (23) aizmugures po- zīcijā.

• Pārnēsājiet ierīci, turot aiz nekustīgā zāģgalda (17).

• Lai atkal uzstādītu ierīci, rīkojieties, kā norādīts 7.1. punktā.

m Brīdinājums! Pirms jebkādiem regulēšanas, teh- niskās uzturēšanas vai remonta darbiem izņemiet elektrotīkla kontaktdakšu! Vispārīgie apkopes pasākumi Laiku pa laikam ar salveti noslaukiet skaidas un pu- tekļus no ierīces. Lai pagarināta instrumenta darbmū- žu, reizi mēnesī ieeļļojiet rotējošās detaļas. Neeļļojiet motoru. Plastmasas tīrīšanai nelietojiet kodīgus līdzekļus. Suku pārbaude Jaunai ierīcei pārbaudiet ogļu sukas pēc pirmajām 50 darba stundām vai pēc jaunu suku montāžas. Pēc pir- mās pārbaudes pārbaudiet ik pēc 10 darba stundām. Ja ogleklis ir nodilis 6 mm garumā, ir sadegusi vai bojāta atspere vai apejas stieple, ir jānomaina abas sukas. Ja pēc demontāžas sukas tiek atzītas par lie- tojamām, tās var atkal uzstādīt. Informācija par apkalpošanu Ņemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektī- vi, ir detaļas, kas nepieciešamas kā patēriņa materiāli. Dilstošas detaļas*: Carbon suka, zāģripas, baterijas, galda salvetes, putekļu somas, jostas

• Nav noteikti jābūt piegādes komplektā!

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. Ieteica- mā glabāšanas temperatūra ir 5-30˚C. Glabājiet elektroinstrumentu oriģinālajā iepakojumā. ātri lēni

• Pārbaudiet regulējumu, veicot izmēģinājuma zā- ģējumu.

8.9 Zāģskaidu uztvērējs (2. att.)

• Zāģis ir aprīkots ar uztvērēju (21) zāģskaidu sa- vākšanai.

• Saspiediet putekļu maisiņa metāla gredzena spār- niņus un piestipriniet maisiņu izplūdes atverē

• Zāģskaidu uztvērēju (21) var iztukšot, attaisot rā- vējslēdzēju uztvērēja apakšā.

8.10 Zāģa plātnes nomaiņa (11.-15. att.)

Izvelciet kontaktdakšu! Uzmanību! Nomainot zāģa plātni, lietojiet aizsargcimdus! Sa- vainojumu risks!

• No tapas noņemiet atsperi (41), saspiežot abus tās galus.

• Atbrīvojiet virzītājskavu (40) no tapas.

• Zāģa ass ksatoru (4) cieši saspiediet un atloka skrūvi (32) lēnām grieziet pulksteņrādītāja virzienā. Pēc maks. viena apgrieziena zāģa ass ksators (4) noksējas.

• Tagad ar mazliet lielāku spēku atskrūvējiet atloka skrūvi (32) pulksteņrādītāja virzienā.

• Pavisam izskrūvējiet atloka skrūvi (32) un noņemiet ārējo atloku (33).

• Spiediet atbloķēšanas sviru (3), lai atbīdītu atpakaļ zāģa plātnes aizsargu (6), pēc tam noņemiet zāģa plātni (7) no iekšējā atloka (39) un izvelciet uz leju.

• Rūpīgi notīriet atloka skrūvi (32), ārējo atloku (33) un iekšējo atloku (39).

• Ielieciet jauno zāģa plātni (7), veicot iepriekš mi- nētās darbības apgrieztā secībā, un nostipriniet.

• Pēc tam uz tapas atkal virzītājskavu (40) un nostip- riniet ar atsperi (41).

• Uzmanību! Zobu zāģējuma slīpumam, t.i., zāģa plātnes (7) griešanās virzienam, jāsakrīt ar bulti- ņas virzienu uz korpusa.

• Pirms darba turpināšanas pārbaudiet aizsargme- hānismu darbību.

• Uzmanību! Katrreiz pēc zāģa plātnes nomaiņas pārbaudiet, vai zāģa plātne (7) gan vertikālā stā- voklī, gan noliekta 45° leņķī brīvi griežas galda ie- liktnī (11).

• Uzmanību! Zāģa plātnes (7) nomaiņa un iestatīša- na jāveic atbilstoši noteikumiem.

8.11 Lāzera lietošana (16., 17. att.)

• Ieslēgšana: ieslēgšanas/izslēgšanas slēdzi (35) pavirziet pozīcijā „1”. Uz apstrādājamās detaļas tiek projicēta viena lāzera līnija, kura norāda pre- cīzu zāģējuma virzību.

• Izslēgšana: ieslēgšanas/izslēgšanas slēdzi (35) pavirziet pozīcijā „0”.

• Bateriju nomaiņa: izslēdziet lāzeru (34). Noņemiet bateriju nodalījuma vāciņu (37). Izņemiet baterijas un nomainiet ar jaunām (3 gab. LR44). Ievietojot baterijas, pievērsiet uzmanību pareiziem poliem. Atkal aizveriet bateriju nodalījumu (36).213LV Nosedziet elektroinstrumentu, lai to aizsargātu pret putekļiem vai mitrumu. Uzglabājiet lietošanas instrukciju pie elektroinstru- menta.

12. Pieslēgšana elektrotīklam

Instalētais elektromotors ir pieslēgts darbam ga- tavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta elektrotīkla pieslē- gumam un izmantotajam pagarinātājam jāatbilst šiem noteikumiem. Bojāts elektropieslēguma vads Elektropieslēguma vadiem bieži rodas izolācijas bo- jājumi. To iemesli var būt šādi:

• saspiestas vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailu;

• lūzuma vietas pieslēguma vada nepareizas nostip- rināšanas vai izvietošanas dēļ;

• griezuma vietas pieslēguma vada pārbraukšanas dēļ;

• izolācijas bojājumi, izraujot no sienas kontaktligz- das;

• plaisas izolācijas novecošanās dēļ. Šādus bojātus elektropieslēguma vadus nedrīkst izmantot, un izolācijas bojājumu dēļ tie ir bīstami dzīvībai. Regulāri pārbaudiet pieslēguma vadus, vai tiem nav bo- jājumu. Ievērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam. Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai pieslēguma vadus ar marķējumu H05VV-F. Tipa nosaukuma uzdruka uz pieslēguma vada ir obligāta. Maiņstrāvas motors

• Elektrotīkla spriegumam jābūt 230 V~.

• Pagarinātājiem līdz 25 m garumam jābūt 1,5 kvad- rātmilimetru šķērsgriezumam. Pieslēgšanu un remontu drīkst veikt tikai kvalicēts elektriķis. Jautājumu gadījumā norādiet šādus datus:

• motora strāvas veids;

• ierīces datu plāksnītē norādītie dati;

• motora datu plāksnītē norādītie dati.

13. Likvidācija un atkārtota izmantošana

Ierīce atrodas iepakojumā, lai izvairītos no bojāju- miem transportēšanas laikā. Iepakojums ir izejmate- riāls, un to var izmantot atkārtoti vai nodot izejvielu apritē. Ierīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātās detaļas jānodod īpašo atkritumu pārstrādei. Jautājiet specia- lizētā veikalā vai pašvaldībā! Nolietotās iekārtas nedrīkst izmest mājsaimnie- cības atkritumos! Šis simbols norāda uz to, ka šo ražojumu sa- skaņā ar Direktīvu par elektrisko un elektronis- ko iekārtu atkritumiem (2012/19/ES) un vietē- jiem likumiem, nedrīkst utilizēt kopā ar mājsaimniecības atkritumiem. Šis ražojums jānodod šim nolūkam paredzētajā savākšanas vietā. To var izdarīt, piem., atdodot to atpakaļ tirdzniecības vietā, kad pērk līdzīgu ražojumu, vai nododot pilnvarotā savākšanas vietā, kas atbildīga par elektrisko un elektronisko iekārtu atkritumu otrreizējo pārstrādi. Nelietpratīga rīkošanās ar nolietotām iekārtām sa- karā ar potenciāli bīstamām vielām, kuras bieži vien satur elektrisko un elektronisko iekārtu atkritumi, var negatīvi ietekmēt apkārtējo vidi un cilvēku veselību. Lietpratīgi utilizējot šo ražojumu, jūs veicināt dabas resursu efektīvu lietošanu. Informāciju par nolietoto iekārtu savākšanas vietām jūs saņemsiet savā paš- valdībā, atkritumu utilizācijas sabiedriskajā organi- zācijā, pilnvarotajā iestādē, kas atbildīga par elek- trisko un elektronisko iekārtu atkritumu utilizāciju vai tuvākajā atkritumu izvešanas uzņēmumā. Baterijas un akumulatorus nedrīkst izmest māj- saimniecības atkritumos! Jums kā patērētājam ar likumu ir uzlikts par pienākumu nododot visas baterijas un akumu- latorus, neatkarīgi no tā, vai tie satur vai ne- satur bīstamās vielas*, jūsu pašvaldības/pilsētas da- ļas savākšanas vietā vai tirdzniecības vietā, lai tos varētu nosūtīt videi nekaitīgai utilizācijai. *apzīmēts ar: Cd = kadmijs, Hg = dzīvsudrabs, Pb = svins

• Izņemiet baterijas no lāzera, pirms jūs utilizējat ie- rīci un baterijas.214 LV

14. Traucējumu novēršana

Traucējums Iespējamais cēlonis Novēršana Motors nedarbojas Bojāts motors, vads vai kontaktdakša, sade- guši drošinātāji Ierīce jāpārbauda speciālistam. Nekad nela- bojiet motoru paši. Bīstami! Pārbaudiet vai, ja nepieciešams, nomainiet drošinātājus Motors iedarbinās lēni un nesasniedz darba ātrumu. Spriegums pārāk zems, bojāti tinumi, sade- dzis kondensators Spriegums jāpārbauda elektrotīklu darbi- niekam. Motors jāpārbauda speciālistam. Kondensators jānomaina speciālistam Motors ir pārāk skaļš Bojāti tinumi, bojāts motors Motors jāpārbauda speciālistam Motors nesasniedz pilnu jaudu. Pārslogotas strāvas ķēdes elektrotīkla sistē- mā (lampas, citi motori u.c.) Nelietojiet citas ierīces vai motorus tajā pašā strāvas ķēdē Motors viegli pārkarst. Motora pārslodze, motora nepietiekama dzesēšana Izvairieties pārslogot motoru zāģējot, notīriet putekļus no motora, lai būtu nodrošināta motora optimāla dzesēšana Samazināta zāģēšanas jauda zāģējot Pārāk maza zāģa plātne (pārāk bieži slīpē- ta) Vēlreiz noregulējiet zāģa agregāta gala atduri Zāģējums ir raupjš vai viļņains Neasa zāģa plātne, zobu forma nav piemē- rota materiāla biezumam Uzasiniet zāģa plātni vai uzstādiet piemērotu zāģa plātni Detaļa izplīst vai sašķeļas Pārāk liels zāģēšanas spiediens vai zāģa plātne nav piemērota darbam Uzstādiet piemērotu zāģa plātni215ES Índice de contenidos: Página:
