GEBRUIKSAANWIJZING HM100MP SCHEPPACH

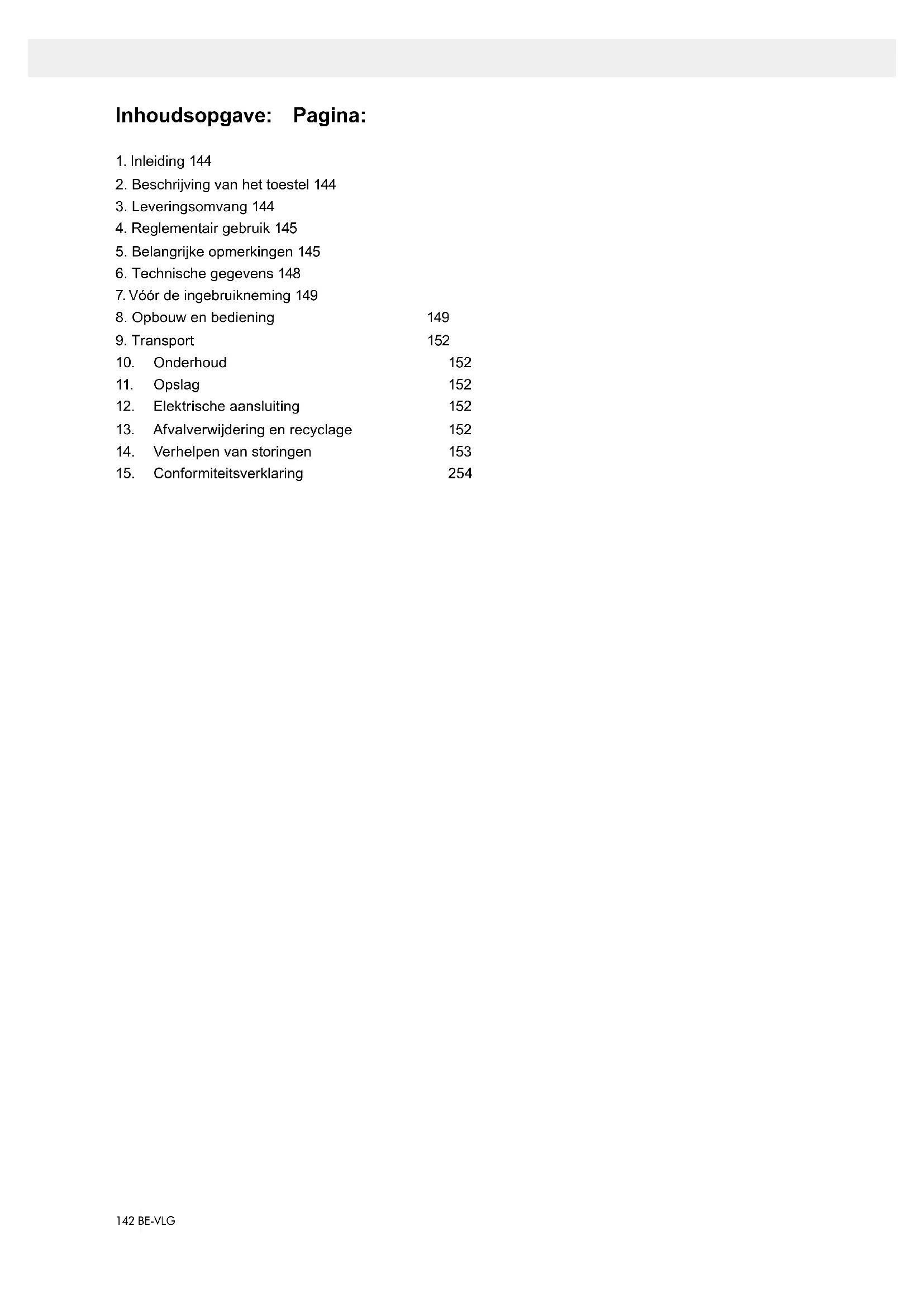

2. Beschrijving van het toestel 144

5. Belangrijke opmerkingen 145

6. Technische gegevens 148

7. Vóór de ingebruikneming 149

8. Opbouw en bediening 149

12. Elektrische aansluiting 152

13. Afvalverwijdering en recyclage 152

14. Verhelpen van storingen 153

15. Conformiteitsverklaring 254143BE-VLG

BE-VLG Voor de ingebruikneming de gebruiksaanwijzing en veiligheidsinstructies lezen en naleven! BE-VLG Draag een veiligheidsbril! BE-VLG Opgelet! Gevaar voor letsels! Grijp niet in het draaiende zaagblad! BE-VLG Opgelet! Laserstraling! BE-VLG Veiligheidsklasse II BE-VLG Draag gehoorbescherming! BE-VLG Draag adembescherming bij stofontwikkeling! Verklaring van de symbolen op het toestel144 BE-VLG

FABRIKANT: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen BESTE KLANT, Wij wensen u veel plezier en succes bij het werken met uw nieuwe machine. OPMERKING: De fabrikant van dit apparaat is conform de geldende wet inzake productaansprakelijkheid niet aansprake- lijk voor schade, die aan of door dit apparaat ontstaat bij:

• ondeskundig gebruik,

• niet-naleving van de gebruiksaanwijzing,

• reparaties door derden, door onbevoegde perso- nen,

• inbouw en vervanging van niet originele reserve- onderdelen,

• niet-reglementair gebruik,

• het uitvallen van de elektrische installatie bij niet- naleving van de elektrische voorschriften en VDE- bepalingen 0100, DIN 57113 / VDE0113. Wij adviseren u het volgende: Lees voor de montage en ingebruikneming aandach- tig de volledige gebruiksaanwijzing. Dankzij deze gebruiksaanwijzing leert u uw machine en de reglementaire gebruiksmogelijkheden ervan kennen. U vindt hier belangrijke instructies over hoe u de ma- chine veilig, vakkundig en rendabel gebruikt, over hoe u risico‘s vermijdt, reparatiekosten voorkomt, de stilstandtijd beperkt en de betrouwbaarheid en levensduur van de machine verhoogt. Bovenop de veiligheidsvoorschriften van deze ge- bruiksaanwijzing moet u in elk geval ook de nationa- le bepalingen inzake het gebruik van deze machine respecteren. Bewaar de gebruiksaanwijzing in de buurt van de machine in een plastiek omhulsel als bescherming tegen vuil en vocht. Elke gebruiker moet deze hand- leiding voor het begin van de werkzaamheden lezen en zorgvuldig naleven. Enkel personen, die over het gebruik van de machine en de daarmee verbonden gevaren zijn geïnstrueerd, mogen de machine bedie- nen. Respecteer de vereiste minimumleeftijd. Houd rekening met de veiligheidsvoorschriften in deze gebruiksaanwijzing, met de bijzondere bepa- lingen van uw land, evenals met de algemeen er- kende technische regelgeving voor de werking van houtbewerkingsmachines. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handlei- ding en van de veiligheidsinstructies.

2. Toestelbeschrijving (afb. 1-19)

2. Aan-/Uit-schakelaar

6. Zaagbladafdekking beweegbaar

10. Vastzetschroef voor werkstuksteun

23. Vastzetschroef voor trekgeleiding

26. Schroef voor snijdieptebeperking

27. Aanslag voor snijdieptebeperking

28. Verschuifbare aanslagrail

29. Vastzetschroef voor verschuifbare aanslagrail

37. Deksel batterijvak

42. Schakelaar om het toerental te wijzigen

a) 90° aanslaghoek (niet in leveringsomvang) b) 45° aanslaghoek (niet in leveringsomvang) c) Inbussleutel, 6 mm

• Open de verpakking en haal de machine er voor- zichtig uit.

• Verwijder het verpakkingsmateriaal, evenals de be- schermingen bij de verpakking en voor het trans- port (indien voorhanden).

• Controleer of de leveringsomvang volledig is.

• Controleer de machine en de bijbehorende onder- delen op transportschade.

• Bewaar de verpakking indien mogelijk tot het einde van de garantieperiode.145BE-VLG OPGELET De machine en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folie en kleine onderde- len spelen! Er bestaat gevaar voor inslikken en verstikking!

De trek-, kap- en verstekzaag dient om hout, hout- achtig materiaal, kunststof en non-ferrometalen, be- halve magnesium en magnesiumhoudende legerin- gen, af te korten overeenkomstig de grootte van de machine. De zaag is niet geschikt voor het snijden van brandhout. De machine mag enkel voor de bedoelde toepassin- gen gebruikt worden. Elk verdergaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of letsels, van welke aard dan ook, is de gebruiker/be- diener aansprakelijk en niet de fabrikant. Enkel voor de machine gepaste zaagbladen mogen gebruikt worden. Het gebruik van snijschijven, van welke soort dan ook, is verboden. Het naleven van de veiligheidsinstructies, van de mon- tage-instructies en de aanwijzingen aangaande de werking, vermeld in deze gebruiksaanwijzing, maakt eveneens deel uit van het reglementaire gebruik. Personen, die de machine bedienen en onderhou- den, moeten hiermee vertrouwd zijn en van de mo- gelijke gevaren op de hoogte zijn. Bovendien moeten de geldende voorschriften inzake ongevallenpreventie strikt worden opgevolgd. Andere algemene regels op het gebied van arbeids- geneeskunde en veiligheid moeten in acht genomen worden. Veranderingen aan de machine stellen de fabrikant volledig vrij van aansprakelijkheid voor daaruit voort- vloeiende schade. Ondanks reglementair gebruik kunnen bepaalde restrisico‘s niet volledig uitgesloten worden. Door de constructie en bouw van de machine kunnen de vol- gende gevolgen optreden:

• Raken van het zaagblad in het niet afgedekte zaag- gebied.

• Grijpen in het draaiende zaagblad (snijwonden).

• Terugstoot van werkstukken en werkstukdelen.

• Wegslingeren van defecte hardmetalen stukken van het zaagblad.

• Gehoorschade bij niet-gebruik van de nodige ge- hoorbescherming.

• Bij gebruik in gesloten vertrekken komt houtstof vrij, dat schadelijk is voor de gezondheid. Houd er rekening mee dat onze toestellen overeen- komstig hun bestemming niet voor commercieel, am- bachtelijk of industrieel gebruik ontworpen zijn. Wij zijn niet aansprakelijk als de machine in industriële of ambachtelijke bedrijven of in soortgelijke activitei- ten wordt gebruikt.

5. Belangrijke opmerkingen

Opgelet! Bij het gebruik van elektrisch gereedschap moet u als bescherming tegen elektrische schokken, gevaar voor letsels en brand de volgende fundamen- tele veiligheidsinstructies opvolgen: Lees alle instruc- ties vooraleer u het elektrische gereedschap gebruikt en bewaar deze goed. Veilig werken 1 Houd uw werkomgeving in orde. – Wanorde in de werkomgeving kan tot ongeval- len leiden. 2 Houd rekening met de omgevingsomstandigheden. – Stel het elektrische gereedschap niet bloot aan regen. – Gebruik het elektrische gereedschap niet in een vochtige of natte omgeving. – Zorg voor een goede verlichting van de werk- zone. – Gebruik het elektrische gereedschap niet in om- gevingen met brand- of explosiegevaar. 3 Bescherm u tegen elektrische schokken. – Vermijd lichamelijk contact met geaarde onder- delen (bijv. buizen, radiatoren, elektrische for- nuizen, koeltoestellen). 4 Houd andere personen uit de buurt. – Laat andere personen, vooral kinderen, het elek- trische gereedschap of de kabel niet aanraken. Houd hen op een afstand van uw werkomgeving. 5 Bewaar ongebruikt elektrisch gereedschap op een veilige plaats. – Ongebruikt elektrisch gereedschap bewaart u op een droge, hoge of afgesloten plaats, buiten het bereik van kinderen. 6 Overbelast het elektrische gereedschap niet. – U werkt beter en veiliger in het vermelde ver- mogensbereik. 7 Gebruik het juiste elektrische gereedschap. – Gebruik geen zwak elektrisch gereedschap voor zwaar werk. – Gebruik het elektrische gereedschap niet voor toepassingen, waarvoor het niet voorzien is. Ge- bruik bijv. geen handcirkelzagen om boomtakken of houtblokken door te snijden. – Gebruik het elektrische gereedschap niet om brandhout te zagen. 8 Draag geschikte kleding. – Draag geen ruimzittende kleding of juwelen, die in bewegende delen kunnen vastzitten. – Bij werkzaamheden in openlucht is slipvrij schoeisel aan te bevelen. – Draag een haarnetje als u lang haar hebt.146 BE-VLG 9 Gebruik een beschermende uitrusting. – Draag een veiligheidsbril. – Gebruik een ademmasker bij werkzaamheden, waarbij stof vrijkomt. 10 Sluit de stofafzuiginrichting aan als u hout, hout- achtig materiaal of kunststof bewerkt. OPGELET! Bij bewerking van metaal mag de stofafzuiging niet aangesloten worden. Brand- en explosie- gevaar door hete spaanders of rondspattende vonken! Verwijder bij het bewerken van metaal ook de spaanopvangzak (21). – Als er aansluitingen voor de stofafzuiging en een opvanginrichting voorhanden zijn, contro- leer dan of deze aangesloten zijn en juist ge- bruikt worden. – Het gebruik in gesloten ruimtes is bij het bewer- ken van hout, houtachtig materiaal en kunst- stof enkel met een geschikte afzuiginrichting toegelaten. 11 Gebruik de kabel niet voor toepassingen, waar- voor deze niet voorzien is. – Trek nooit aan een kabel om de stekker uit het stopcontact te halen. Bescherm de kabel tegen hitte, olie en scherpe kanten. 12 Beveilig het werkstuk. – Gebruik de spaninrichtingen of een schroefstok om het werkstuk vast te klemmen. Zo zit het veiliger vast dan als u het met uw hand vast- houdt en kunt u de machine met beide handen bedienen. – Bij lange werkstukken is een extra steun (tafel, schraag,...) nodig om te vermijden dat de ma- chine kantelt. – Druk het werkstuk altijd vast tegen het werkblad en de aanslag om te verhinderen dat het heen en weer beweegt of omdraait. 13 Vermijd een ongewone lichaamshouding. – Sta stevig en bewaar altijd uw evenwicht. – Vermijd een onhandige positie van uw handen, waarbij een of beide handen het zaagblad kun- nen aanraken als deze plots wegschuiven. 14 Onderhoud uw gereedschap zorgvuldig. – Houd het snijgereedschap scherp en schoon om beter en veiliger te werken. – Volg de instructies voor het smeren en vervan- gen van het gereedschap. – Controleer regelmatig de aansluitleiding van het elektrische gereedschap en laat deze bij beschadiging door een erkende specialist ver- vangen. – Controleer regelmatig de verlengsnoeren en vervang deze bij beschadiging. – Houd de handgrepen droog, zuiver en vrij van olie en vet. 15 Trek de stekker uit het stopcontact. – Verwijder nooit losse splinters, spaanders of geklemde stukken hout als het zaagblad draait. – Bij het niet gebruiken van het elektrische gereed- schap, voor het onderhoud en bij het vervangen van onderdelen, bijv. zaagblad, boor, frees. – Als het zaagblad bij het snijden door een te grote vooruitstuwende kracht blokkeert, schakel dan de machine uit en koppel deze los van het elektriciteitsnet. Verwijder het werkstuk en con- troleer of het zaagblad vrij kan draaien. Scha- kel de machine in en begin opnieuw te snijden, maar met minder vooruitstuwende kracht. 16 Laat geen gereedschapssleutels zitten. – Controleer voor het inschakelen dat instelge- reedschap of schroefsleutels verwijderd zijn. 17 Vermijd een onopzettelijke start. – Wanneer u de stekker in het stopcontact steekt, controleer dan eerst of de schakelaar op ‚uit‘ staat. 18 Gebruik verlengsnoeren voor buiten. – Gebruik in openlucht enkel daarvoor toegelaten en zo aangeduide verlengsnoeren. – Gebruik een kabelhaspel enkel in uitgerolde toestand. 19 Wees steeds aandachtig. – Let goed op wat u doet. Ga verstandig te werk. Gebruik het elektrische gereedschap nooit wan- neer u niet geconcentreerd bent. 20 Controleer het elektrische gereedschap op even- tuele schade. – Controleer voor een verder gebruik van het elektrische gereedschap beveiligingsinrichtin- gen of licht beschadigde onderdelen zorgvuldig op een vlekkeloze en reglementaire werking. – Controleer of de bewegende onderdelen on- berispelijk functioneren, niet klemmen en of er geen onderdelen beschadigd zijn. Alle onder- delen moeten juist gemonteerd zijn en aan alle voorwaarden voldoen om een correcte werking van het elektrische gereedschap te garanderen. – De bewegende beschermkap mag in geopende toestand niet vastgeklemd worden. – Beschadigde beveiligingsinrichtingen en onder- delen moeten reglementair, door een erkende klantenservice gerepareerd of vervangen wor- den, tenzij in deze gebruiksaanwijzing anders is vermeld. – Beschadigde schakelaars moeten door de klan- tenservice worden vervangen. – Gebruik geen defecte of beschadigde aansluit- leidingen. – Gebruik geen elektrisch gereedschap waarbij de schakelaar niet in- en uitgeschakeld kan worden. 21 OPGELET! – Wees bijzonder voorzichtig bij dubbele ver- steksneden! 22 OPGELET! – Het gebruik van andere inzetstukken en toebe- horen kan letsels veroorzaken. 23 Laat uw elektrisch gereedschap door een elektri- cien repareren. – Dit elektrische gereedschap voldoet aan de des- betre󰀨ende veiligheidsbepalingen. Enkel een elektricien mag reparaties uitvoeren en moet daar- bij originele reserveonderdelen gebruiken; anders kan dat tot ongevallen voor de gebruiker leiden.147BE-VLG BIJKOMENDE VEILIGHEIDSINSTRUCTIES 1 Veiligheidsvoorzieningen – Waarschuwing! Gebruik geen beschadigde of vervormde zaagbladen. – Vervang een versleten tafelinzetstuk. – Gebruik enkel zaagbladen die door de fabrikant zijn aanbevolen en aan EN 847-1 voldoen. – Kies een zaagblad, dat geschikt is voor het te snijden materiaal. – Draag geschikte persoonlijke beschermende uitrusting. Deze omvat: – gehoorbescherming om het risico op gehoor- schade te verminderen, – adembescherming om het risico op het in- ademen van gevaarlijk stof te verminderen, – handschoenen bij de omgang met zaagbla- den en ruwe materialen. Draag zaagbladen, als het mogelijk is, in een doos. – Draag een veiligheidsbril. Vonken die tijdens de werkzaamheden ontstaan of splinters, spaanders en sto󰀨en, die uit de machine komen, kunnen zichtverlies veroorzaken. – Sluit het elektrische gereedschap op een stof- vanginrichting aan als u hout zaagt. De hoe- veelheid vrijgekomen stof wordt o.a. door het soort van het bewerkte materiaal en de juiste instelling van kappen/geleideplaten/geleidingen beïnvloed. – Gebruik geen zaagbladen van hooggelegeerd snelstaal (HSS). 2 Onderhoud en instandhouding – Trek bij alle afstel- en onderhoudswerkzaamhe- den de stekker uit het stopcontact. – De geluidsbelasting wordt beïnvloed door ver- schillende factoren, o.a. door de kwaliteit van de zaagbladen, de toestand van het zaagblad en het elektrische gereedschap. Gebruik indien mogelijk zaagbladen die voor een vermindering van de geluidsontwikkeling ontworpen werden. Onderhoud het elektrische gereedschap en in- zetstukken regelmatig en herstel deze indien nodig, om het geluid te beperken. – Meld aan de veiligheidsverantwoordelijke fou- ten aan het elektrische gereedschap of aan de inzetstukken van zodra u deze vaststelt. 3 Veilig werken – Gebruik enkel zaagbladen, waarvan het maxi- male toegelaten toerental niet kleiner is dan het maximale toerental van de aandrijfspil van de zaag en die voor het te snijden materiaal ge- schikt zijn. – Vergewis u ervan dat het zaagblad in geen en- kele positie de draaitafel aanraakt door – terwijl de stekker uit het stopcontact is – met de hand het zaagblad in de 45°- en 90°-positie te plaat- sen. Stel de zaagkop indien nodig opnieuw in. – Gebruik bij het transport van het elektrische gereedschap enkel de transportinrichtingen. Gebruik nooit de beveiligingsinrichtingen voor het dragen of transporteren. – Zorg ervoor dat tijdens het transport het onder- ste deel van het zaagblad afgedekt is, bijv. door de beveiligingsinrichting. – Gebruik enkel afstandsschijven en spilringen die geschikt zijn voor het door de fabrikant ver- melde doel. – De bodem rond de machine moet vlak, schoon en vrij van losse deeltjes, zoals spaanders en afvalmateriaal, zijn. – Werk steeds aan de zijkant van het zaagblad. – Verwijder geen snijmateriaal of overige onder- delen uit het snijbereik zolang de machine draait en het zaagaggregaat zich nog niet in ruststand bevindt. – Zorg ervoor dat – indien mogelijk – de machine altijd op een werkbank of een tafel is bevestigd. – Beveilig lange werkstukken op het einde van het snijden tegen kantelen (bijv. met een afrol- standaard of rolbok). Waarschuwing! Tijdens de werking creëert dit elek- trisch gereedschap een elektromagnetisch veld. In bepaalde omstandigheden kan dat veld actieve of passieve medische implantaten beïnvloeden. Om het gevaar voor ernstige of dodelijke letsels te verhinde- ren, adviseren wij personen met medische implan- taten om hun arts en de fabrikant van het medisch implantaat te raadplegen, vooraleer zij het elektrisch gereedschap bedienen.

VEILIGHEIDSINSTRUCTIES VOOR DE OMGANG

MET ZAAGBLADEN 1 Gebruik enkel inzetstukken als u hiermee kunt werken. 2 Let op het maximale toerental. Het op het elektri- sche gereedschap vermelde maximale toerental mag niet overschreden worden. Respecteer het toerentalbereik, als dat vermeld is. 3 Houd rekening met de draairichting van de motor/ het zaagblad. 4 Gebruik geen inzetstukken met scheuren. Gooi gescheurde inzetstukken weg. Het is niet toege- laten om deze te repareren. 5 Reinig de spanoppervlakken van vuil, vet, olie en water. 6 Gebruik geen reduceerringen of -bussen om boor- openingen bij cirkelzaagbladen te reduceren. 7 Zorg ervoor dat bevestigde reduceerringen voor het vastzetten van het inzetstuk dezelfde diameter en ten minste 1/3 van de snedediameter hebben. 8 Bevestig reduceerringen parallel ten opzichte van elkaar. 9 Gebruik de inzetstukken voorzichtig. Bewaar deze bij voorkeur in de originele verpakking of in speci- ale dozen. Draag beschermende handschoenen voor een beter houvast en om het risico op letsels nog te verminderen.148 BE-VLG 10 Zorg vóór het gebruik van inzetstukken dat alle be- veiligingsinrichtingen reglementair bevestigd zijn. 11 Controleer voor het gebruik dat het gebruikte inzetstuk aan de technische vereisten van het elektrische gereedschap voldoet en reglementair bevestigd is. 12 Gebruik het meegeleverde zaagblad enkel voor het zagen van hout, houtachtig materiaal, kunst- stof en non-ferrometalen (behalve magnesium en magnesiumhoudende legeringen). 13 Gebruik de zaag nooit om ander dan het vermelde materiaal te snijden. 14 Zorg ervoor dat de machine voor alle zaagwerk- zaamheden stevig staat. Opgelet: Laserstraling Niet in de straal kijken Laserklasse 2 Bescherm uzelf en uw omgeving tegen ongeval- len door gepaste veiligheidsmaatregelen!

• Kijk nooit direct met onbeschermde ogen in de la- serstraal.

• Kijk nooit direct in de stralengang.

• Richt de laserstraal nooit op reecterende opper- vlakken, op personen of dieren. Ook een laser- straal met een klein vermogen kan schade aan de ogen veroorzaken.

• Voorzichtig! Als andere handelingen worden uitge- voerd, dan hier beschreven, kan dat een gevaar- lijke blootstelling aan straling veroorzaken.

• Open nooit de lasermodule. Dat zou tot een on- verwachte blootstelling aan straling kunnen leiden.

• Verwijder de batterijen als de kapzaag gedurende een lange periode niet gebruikt wordt.

• Vervang de laser niet door een laser van een an- der type.

• Enkel de fabrikant van de laser of een erkende vertegenwoordiger mogen reparaties aan de laser uitvoeren. Veiligheidsinstructies voor de omgang met bat- terijen 1 Zorg er altijd voor dat u de batterijen met de juiste pool (+ en -) plaatst, zoals aangegeven op de batterij. 2 Veroorzaak geen kortsluiting op de batterijen. 3 Laad nooit niet-herlaadbare batterijen op. 4 Ontlaad de batterijen niet te veel! 5 Meng geen oude en nieuwe batterijen of bat- terijen van een verschillend type. Vervang alle batterijen van een set gelijktijdig. 6 Verwijder lege batterijen onmiddellijk uit de ma- chine en bezorg ze bij het juiste afval. 7 Verwarm de batterijen niet. 8 Las of soldeer niet in de buurt van de batterijen! 9 Haal de batterijen niet uit elkaar. 10 Vervorm de batterijen niet. 11 Gooi de batterijen niet in het vuur! 12 Bewaar batterijen buiten het bereik van kinderen. 13 Laat niet toe dat kinderen zonder toezicht bat- terijen vervangen. 14 Bewaar batterijen niet in de buurt van vuur, open haard of andere warmtebronnen. Leg batterijen niet in direct zonlicht, gebruik of bewaar deze niet in voertuigen bij hitte. 15 Bewaar ongebruikte batterijen in de originele ver- pakking en houd deze uit de buurt van metalen voorwerpen. Vermeng uitgepakte batterijen niet. Dat kan tot kortsluiting in de batterij en bijgevolg tot schade, brandwonden of zelfs brandgevaar leiden. 16 Verwijder batterijen uit de machine als deze voor langere tijd niet wordt gebruikt, tenzij de machine voor noodgevallen dient! 17 Raak uitgelopen batterijen NOOIT zonder gepas- te bescherming aan. Als de uitgelopen vloeistof in contact komt met de huid, spoelt u die plek onmiddellijk met stromend water af. Verhinder in elk geval dat ogen en mond met de vloeistof in contact komen. Raadpleeg in dergelijk geval onmiddellijk een arts. 18 Reinig de contacten op de batterij en in de ma- chine vooraleer u de batterijen plaatst.

6. Technische gegevens

Wisselstroommotor 230 - 240 V~ 50Hz Vermogen 2150 Watt Werkmodus S6 20% 5 Min.* Toerental bij leegloop 3200 / 4500 min

H a r d m e t a a l z a a g b l a d ø 255 x ø 30 x 2,8 mm Aantal tanden 48 Draaibereik -45° / 0°/ +45° Versteksnede 0° tot 45° naar links Zaagbreedte bij 90° 305 x 90 mm Zaagbreedte bij 45° 215 x 90 mm Zaagbreedte bij 2 x 45° (dubbele versteksnede) 215 x 47 mm Beschermingsklasse II Gewicht 15,5 kg Laserklasse 2 Golengte laser 650 nm Vermogen laser ≤ 1 mW Stroomvoorziening lasermodule 3x LR44 knoopcel- batterijen

• Werkmodus S6, ononderbroken periodiek be- drijf. De werking bestaat uit een opstarttijd, een tijd met constante belasting en een leeglooptijd. De cyclusduur bedraagt 5 min, de relatieve in- schakelduur bedraagt 20% van de cyclusduur.149BE-VLG Het werkstuk moet minstens een hoogte van 3 mm en een breedte van 10 mm hebben. Zorg ervoor dat het werkstuk altijd met de spa- ninrichting beveiligd wordt. Geluid en vibratie De geluids- en vibratiewaarden werden conform EN 61029 bepaald. Geluidsniveau L

3 dB Draag gehoorbescherming. De gevolgen van geluid kunnen gehoorverlies ver- oorzaken. Totale vibratiewaarden (vectorsom van drie richtingen) bepaald volgens EN 61029. Restrisico‘s Het elektrische gereedschap is volgens de stand van de techniek en de erkende veiligheidstechni- sche regels gebouwd. Toch kunnen zich bij het werken ermee bepaalde restrisico‘s voordoen.

• Gevaar voor de gezondheid door elektriciteit bij ge- bruik van ongeschikte elektrische aansluitleidingen.

• Ondanks alle voorzorgsmaatregelen blijven er toch onzichtbare restrisico‘s bestaan.

• U kunt restrisico‘s minimaliseren door de veilig- heidsinstructies, het reglementaire gebruik en de gebruiksaanwijzing na te leven.

• Belast de machine niet onnodig: een te sterke druk bij het zagen beschadigt het zaagblad snel. Dat kan een lager vermogen van de machine bij de verwerking en een slechtere snijnauwkeurigheid veroorzaken.

• Gebruik bij het snijden van plastic altijd klemmen: bevestig de onderdelen die gezaagd moeten wor- den, altijd tussen de klemmen.

• Vermijd het onopzettelijke opstarten van de machi- ne: druk niet op de activeringstoets als u de stekker in het stopcontact steekt.

• Gebruik het gereedschap, dat in deze gebruiks- aanwijzing wordt aanbevolen. Zo functioneert uw kapzaag optimaal.

• Houd uw handen uit de werkzone als de machine in werking is.

• Laat de startknop los en trek de stekker uit voor- aleer u instel- of onderhoudswerkzaamheden uit- voert.

7. Vóór de ingebruikneming

• De machine moet stabiel opgesteld worden, d.w.z. vastgeschroefd op een werkbank, het onderstel e.d. Gebruik daartoe de booropeningen in het voet- stuk van de machine.

• Voor de ingebruikneming moeten alle afdekkingen en beveiligingsinrichtingen reglementair gemon- teerd zijn.

• Het zaagblad moet vrij kunnen draaien.

• Let op vreemde voorwerpen, zoals nagels of schroeven, in al bewerkt hout.

• Vooraleer u de in-/uit-schakelaar activeert, contro- leert u of het zaagblad juist gemonteerd is en be- wegende onderdelen soepel lopen.

• Controleer voor het aansluiten van de machine of de gegevens op het typeplaatje met de gegevens van het elektriciteitsnet overeenkomen.

8. Opbouw en bediening

8.1 Zaag monteren (afb.1 - 6)

• Om de draaitafel (16) anders af te stellen, drukt u de vastzetgreep (13) naar beneden en trekt u de onderste grendelstandhefboom (12) met uw wijs- vinger naar boven.

• Draai de draaitafel (16) en wijzer (14) op de ge- wenste hoekmaat van de schaal (15) en xeer door de vastzetgreep (13) naar omhoog te zetten.

• De zaag wordt uit de onderste stand vrijgezet door de machinekop (5) lichtjes omlaag te drukken en tegelijk de borgbout (24) uit de motorhouder te trek- ken.

• Zwenk de machinekop (5) omhoog tot de ontgren- delhefboom (3) vastklikt.

• De spaninrichting (8) kan zowel links als rechts op de vaststaande zaagtafel (17) bevestigd worden. Steek de spaninrichting (8) in de daartoe voorziene opening aan de achterzijde van de aanslagrail (18) en borg deze met de schroef.

• Breng de werkstuksteun (9) op de vaststaande zaagtafel (17) aan, zoals weergegeven in afbeel- ding 6a, b en c, en schuif volledig door. Beveilig de assen met de borgveren tegen onopzettelijk uit- schuiven. Bevestig daarna met de schroef (10) in de gewenste positie.

• De machinekop (5) kan door de vastzetschroef (22) los te draaien naar links tot max. 45° schuin wor- den gesteld.

8.2 Nauwkeurig afstellen van de aanslag voor de

kapsnede 90° (afb. 3,5,18)

• Aanslagwinkelhaak (a) niet in de leveringsom- vang aanwezig.

• Doe de machinekop (5) naar beneden en bevestig met de borgbout (24).

• Maak de vastzetschroef (22) los.

• Plaats de aanslagwinkelhaak (a) tussen het zaag- blad (7) en de draaitafel (16).

• Maak de contramoer (d) los. Draai de justeer- schroef (30) tot de hoek tussen zaagblad (7) en draaitafel (16) 90° bedraagt.

• Haal de contramoer (d) weer aan om deze afstel- ling te xeren.

• Controleer tot slot de stand van de hoekweergave. Draai indien nodig de wijzer (20) met een kruiskop- schroevendraaier los, breng naar de 0°-stand van de schaal (19) en haal de vastzetschroef terug aan.150 BE-VLG

8.3 Nauwkeurig afstellen van de aanslag voor de

versteksnede 45° (afb. 1, 3, 5, 19)

• Aanslagwinkelhaak (b) niet in de leveringsom- vang aanwezig.

• Doe de machinekop (5) naar beneden en bevestig met de borgbout (24).

• Fixeer de draaitafel (16) in de 0°-stand.

• Draai de vastzetschroef (22) los en neig met de handgreep (1) de machinekop (5) helemaal naar links, tot 45°.

• Leg de aanslagwinkelhaak (b) tussen het zaagblad (7) en de draaitafel (16).

• Maak de contramoer (c) los. Draai de justeer- schroef (31) tot de hoek tussen zaagblad (7) en draaitafel (16) exact 45° bedraagt.

• Haal de contramoer (c) weer aan om deze afstel- ling te xeren.

8.4 Kapsnede 90° en draaitafel 0° (afb.1, 2, 6, 7)

Bij snijbreedten tot ca. 100 mm kan de trekfunctie van de zaag in de achterste positie worden gexeerd d.m.v. de vastzetschroef (23). In deze positie kan de machine voor kapwerking worden gebruikt. Mocht de snijbreedte meer dan 100 mm bedragen, dient erop te worden gelet dat de vastzetschroef (23) los en de machinekop (5) beweeglijk is. Opgelet! De verschuifbare aanslagrail (28) moet voor 90°-kapsneden in de binnenste stand gexeerd wor- den. Open de vastzetschroef (29) van de verschuifbare aanslagrail (28) en schuif de verschuifbare aanslag- rail (28) naar binnen.

• De verschuifbare aanslagrail (28) moet zo ver voor de binnenste stand vergrendeld worden, dat de af- stand tussen de aanslagrail (28) en het zaagblad (7) max. 5 mm bedraagt.

• Controleer vóór het snijden dat er geen botsing mogelijk is tussen de aanslagrail (28) en het zaag- blad (7).

• Trek de vastzetschroef (29) weer aan.

• Breng de machinekop (5) naar de bovenste stand.

• Schuif de machinekop (5) aan de handgreep (1) naar achteren en xeer indien nodig in deze stand (afhankelijk van de snijbreedte).

• Leg het te zagen hout op de aanslagrail (18) en op de draaitafel (16).

• Zet het materiaal met de spaninrichting (8) op de vaststaande zaagtafel (17) vast zodat het tijdens het zagen niet kan verschuiven.

• Druk op de ontgrendelhefboom (3) om de machi- nekop (5) vrij te zetten.

• Druk de aan-/uit-schakelaar in om de motor in te schakelen.

• Bij gexeerde trekgeleiding (23):

• Beweeg met de handgreep (1) de machinekop (5) gelijkmatig en met lichte druk omlaag tot het zaag- blad (7) het werkstuk heeft doorgesneden.

• Bij niet-gexeerde trekgeleiding (23):

• Trek de machinekop (5) helemaal naar vo- ren. Beweeg de handgreep (1) gelijkma- tig en met lichte druk helemaal omlaag. Schuif de machinekop (5) langzaam en gelijkmatig helemaal naar achteren tot het zaagblad (7) het werkstuk volledig heeft doorgesneden. Breng na het zagen de machinekop weer naar de bovenste ruststand en laat de aan-/uit-schakelaar (2) los. Opgelet! Door de terughaalveer slaat de machine automatisch naar boven. Laat de handgreep (1) aan het einde van de zaagsnede niet los, maar beweeg de machinekop langzaam en onder lichte tegendruk omhoog.

8.5 Kapsnede 90° en draaitafel 0° - 45° (afb. 1, 6, 7)

Met de kapzaag kunnen diagonaalsneden naar links en rechts van 0°-45° ten opzichte van de aanslagrail worden uitgevoerd. Opgelet! De verschuifbare aanslagrail (28) moet voor 90°-kapsneden in de binnenste stand gexeerd worden.

• Open de vastzetschroef (29) van de verschuifbare aanslagrail (28) en schuif de verschuifbare aansla- grail (28) naar binnen.

• De verschuifbare aanslagrail (28) moet zo ver voor de binnenste stand vergrendeld worden, dat de af- stand tussen de aanslagrail (28) en het zaagblad (7) max. 5 mm bedraagt.

• Controleer vóór het snijden dat er geen botsing mogelijk is tussen de aanslagrail (28) en het zaag- blad (7).

• Trek de vastzetschroef (29) weer aan.

• Druk de vastzetgreep (13) naar beneden en trek de onderste grendelstandhefboom (12) met uw wijs- vinger naar boven.

• Stel met de vastzetgreep (13) de draaitafel (16) op de gewenste hoek in. De wijzer (14) op de draai- tafel (16) moet met de gewenste hoekmaat van de schaal (15) op de vaststaande zaagtafel (17) overeenkomen.

• Zet de vastzetgreep (13) opnieuw naar boven om de draaitafel (16) te xeren.

• Voer de zaagsnede uit zoals beschreven onder punt 8.3.

8.6 Versteksnede 0°- 45° en draaitafel 0°

(afb. 1, 2, 6, 8) Met de kapzaag kunnen versteksneden naar links van 0°-45° ten opzichte van het werkvlak worden uit- gevoerd. Opgelet! De verschuifbare aanslagrail (28) moet voor versteksneden (gebogen zaagkop) in de buitenste stand gexeerd worden.

• Open de vastzetschroef (29) van de verschuifbare aanslagrail (28) en schuif de verschuifbare aansla- grail (28) naar buiten.

• De verschuifbare aanslagrail (28) moet zo ver voor de binnenste stand vergrendeld worden, dat de af- stand tussen de aanslagrail (28) en het zaagblad (7) min. 5 mm bedraagt.

• Controleer vóór het snijden dat er geen botsing mogelijk is tussen de aanslagrail (28) en het zaag- blad (7).

• Trek de vastzetschroef (29) weer aan.151BE-VLG

• Breng de machinekop (5) naar de bovenste stand.

• Fixeer de draaitafel (16) in de 0°-stand.

• Draai de vastzetschroef (5) los en neig m.b.v. de handgreep (1) de machinekop (5) naar links tot de wijzer (20) de gewenste hoekmaat op de schaal (19) aangeeft.

• Haal de vastzetschroef (22) opnieuw aan.

• Voer de zaagsnede uit zoals beschreven onder punt 8.3.

8.7 Versteksnede 0°- 45° en draaitafel 0°- 45° (afb.

1, 2, 6, 9) Met de kapzaag kunnen versteksneden naar links van 0°-45° ten opzichte van het werkvlak en tegelijk 0° - 45 ° ten opzichte van de aanslagrail worden uit- gevoerd (dubbele versteksnede). Opgelet! De verschuifbare aanslagrail (28) moet voor versteksneden (gebogen zaagkop) in de buitenste stand gexeerd worden.

• Open de vastzetschroef (29) van de verschuifbare aanslagrail (28) en schuif de verschuifbare aansla- grail (28) naar buiten.

• De verschuifbare aanslagrail (28) moet zo ver voor de binnenste stand vergrendeld worden, dat de af- stand tussen de aanslagrail (28) en het zaagblad (7) min. 5 mm bedraagt.

• Controleer vóór het snijden dat er geen botsing mogelijk is tussen de aanslagrail (28) en het zaag- blad (7).

• Trek de vastzetschroef (29) weer aan.

• Breng de machinekop (5) naar de bovenste stand.

• Druk de vastzetgreep (13) naar beneden en trek de onderste grendelstandhefboom (12) met uw wijs- vinger naar boven om de draaitafel los te maken.

• Stel met de vastzetgreep (13) de draaitafel (16) op de gewenste hoek in (zie ook punt 8.4).

• Zet de vastzetgreep (13) opnieuw naar boven om de draaitafel (16) te xeren.

• Maak de vastzetschroef (22) los.

• Neig met de handgreep (1) de machinekop (5) naar links, op de gewenste hoekmaat (zie ook punt 8.6).

• Haal de vastzetschroef (22) opnieuw aan.

• Voer de zaagsnede uit zoals beschreven onder punt 8.3.

8.8 Snijdieptebegrenzing (afb. 3)

• Met de schroef (26) kan de snijdiepte traploos af- gesteld worden. Draai daartoe de kartelmoer op de schroef (26) los. Stel de gewenste snijdiepte in door de schroef (26) in of uit te draaien. Haal daarna de kartelmoer op de schroef (26) weer aan.

• Controleer de afstelling aan de hand van een proef- snede.

8.9 Spaanopvangzak (afb. 2)

De zaag is voorzien van een spaanopvangzak (21) voor spanen. Druk de metalen bevestigingsring van de stofzak in en plaats deze op de uitlaatopening bij de motor. U kunt de spaanopvangzak (21) met de rits aan de onderkant leegmaken.

8.10 Zaagblad vervangen (afb. 11-15)

Trek de stekker uit. Opgelet! Draag beschermende handschoenen als u het zaagblad vervangt! Gevaar voor letsels!

• Maak de stuurbeugel (40) van de bout los.

• Druk de zaagasvergrendeling (4) hard in en draai de ensschroef (32) langzaam met de wijzers van de klok mee. Na maximaal één slag klikt de zaag- asvergrendeling (4) vast.

• Draai nu met meer kracht de ensschroef (32) met de wijzers van de klok mee.

• Draai de ensschroef (32) er helemaal uit en neem de buitenens (33) af.

• Druk op de ontgrendelhefboom (3) om de zaag- bladafdekking (6) terug te schuiven, neem daarna het zaagblad (7) van de binnenens (39) af en trek het naar beneden eruit.

• Reinig de ensschroef (32), de buitenens (33) en de binnenens (39) zorgvuldig.

• Het nieuwe zaagblad (7) in omgekeerde volgorde monteren en aanhalen.

• Zet de stuurbeugel (40) weer op de bout en beveilig met de veer (41).

• Opgelet! De afschuining van de tanden, d.w.z. de draairichting van het zaagblad (7), moet overeen- komen met de richting van de pijl op het huis.

• Controleer of de veiligheidsinrichtingen naar beho- ren werken vooraleer u met de zaag verder werkt.

• Opgelet! Controleer telkens na het vervangen van het zaagblad of het zaagblad (7) in loodrechte stand en op 45° gekanteld vrij in het tafelinzetstuk (11) draait.

• Opgelet! Het vervangen en richten van het zaag- blad (7) dient naar behoren te worden uitgevoerd.

8.11 Werking laser (afb. 16,17)

• Inschakelen: Breng de aan-/uit-schakelaar laser (35) in de stand ‚1‘. Op het te bewerken stuk wordt een laserlijn geprojecteerd, die exact aanduidt langs waar u moet snijden.

• Uitschakelen: Breng de aan-/uit-schakelaar laser (35) in de stand ‚0‘.

• Batterij vervangen: Schakel de laser (34) uit.

• Verwijder het deksel van het batterijvak (37). Ver- wijder de batterijen en vervang door nieuwe (3x LR44). Let op de juiste polen bij het plaatsen van de batterijen. Sluit het batterijvak (36) opnieuw.

• om de zaag met het toerental 3200 1/min (metaal) te gebruiken, zet u de schakelaar (42) op stand I;

• om de zaag met het toerental 4500 1/min (hout) te gebruiken, zet u de schakelaar (42) op stand II. langzaam snel152 BE-VLG

9. Transport (afb. 1,2)

• Om de draaitafel (16) te vergrendelen, moet de vastzetgreep omhoog staan.

• Bedien de ontgrendelhefboom (3), druk de machi- nekop (5) omlaag en zet vast met de borgbout (24). De zaag is nu in de onderste stand vergrendeld.

• Fixeer de trekfunctie van de zaag in de achterste stand m.b.v. de vastzetschroef voor trekgeleiding (23).

• Draag de machine aan de vaststaande zaagtafel (17).

• Om de machine opnieuw op te bouwen, gaat u te werk zoals beschreven in punt 7.1.

m Waarschuwing! Trek de stekker uit vóór elke af- stelling, reparatie of onderhoud! Algemene onderhoudsmaatregelen Veeg af en toe met een doek spaanders en stof van de machine. Smeer de draaiende onderdelen maan- delijks in om de levensduur van de machine te ver- lengen. Olie de motor niet. Gebruik geen bijtende middelen om de kunststof te reinigen. Controle van de borstels Controleer de koolborstels na de eerste 50 werkuren bij een nieuwe machine of na de montage van nieuwe borstels. Controleer deze daarna om de 10 werkuren. Vervang beide borstels wanneer de koolstof tot een lengte van 6 mm is versleten of wanneer de veer of de shuntkabel verbrand of beschadigd is. Als de bor- stels na de demontage geschikt voor gebruik zijn, kunt u deze opnieuw monteren. Service-informatie U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Slijtstukken*: Koolborstel, zaagblad, batterij, tafelbe- kledingen, spaanopvangzak, V-riemen

• niet verplicht bij de leveringsomvang begrepen!

Bewaar de machine en de toebehoren in een don- kere, en vorstvrije plaats, buiten bereik van kinde- ren. De optimale opslagtemperatuur ligt tussen 5 en 30 °C. Bewaar het elektrische gereedschap in de originele verpakking. Bedek het elektrische gereedschap om het te be- schermen tegen stof en vocht. Bewaar de gebruiksaanwijzing bij het elektrische ge- reedschap.

12. Elektrische aansluiting

De geïnstalleerde elektromotor is gebruiksklaar aangesloten. De aansluiting voldoet aan de gel- dige VDE- en DIN-bepalingen. De netaansluiting bij de klant en het gebruikte verlengsnoer moeten eveneens aan deze bepalingen voldoen. Beschadigde elektrische aansluitleiding De isolatie van elektrische aansluitleidingen wordt vaak beschadigd. Oorzaken hiervoor kunnen zijn:

• plaatsen waar aansluitleidingen door venster- of deuropeningen worden gebracht;

• knikken door ondeskundige bevestiging of plaat- sing van de aansluitleiding;

• sneden door over de aansluitleiding te rijden;

• beschadigde isolatie door de kabel uit het stopcon- tact te trekken;

• scheuren door veroudering van de isolatie. Gebruik dergelijke beschadigde elektrische aansluit- leidingen niet, door de beschadigde isolatie zijn deze levensgevaarlijk. Controleer elektrische aansluitleidingen regelmatig op schade. Zorg ervoor dat bij de controle de aan- sluitleiding niet op het elektriciteitsnet is aangesloten. Elektrische aansluitleidingen moeten aan de gelden- de VDE- en DIN-bepalingen voldoen. Gebruik enkel aansluitleidingen met aanduiding H05VV-F. De type-omschrijving moet verplicht op de aansluit- leiding vermeld zijn. Wisselstroommotor

• De netspanning moet 230 V~ bedragen.

• Verlengsnoeren moeten tot een lengte van 25 m een diameter van 1,5 mm² hebben. De elektrische uitrusting mag enkel door een elektri- cien aangesloten en gerepareerd worden. Vermeld bij vragen de volgende gegevens:

• stroomtype van de motor

• gegevens op het typeplaatje van de machine

• gegevens op het typeplaatje van de motor

13. Afvalverwijdering en recyclage

De machine bevindt zich in een verpakking om transport- schade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan terug in de grondstof- kringloop worden gebracht. De machine en de toebehoren bestaan uit verschillende materialen, zoals metaal en kunststo󰀨en. Breng defecte onderdelen naar een inzamelplaats voor gevaarlijk afval. Vraag informatie aan uw vakhandel of gemeentebestuur.153BE-VLG Oude apparatuur mag niet bij het huisafval wor- den gegooid! Dit symbool geeft aan dat dit product conform de richtlijn inzake verbruikte elektrische en elektronische apparatuur (2012/19/EU) en na- tionale wettelijke bepalingen niet bij het huis- houdelijk vuil mag worden gegooid. Dit product moet bij een hiervoor bestemde verzamelpunt worden af- gegeven. Dit kan bijv. door teruggave bij de aanschaf van een soortgelijk product of door inlevering bij een erkend inzamelpunt voor het recyclen van verbruikte elektrische en elektronische apparatuur. Het onjuist afvoeren van oude apparatuur kan door mogelijke gevaarlijke sto󰀨en, die veelal in verbruikte elektri- sche en elektronische apparatuur zijn verwerkt, ne- gatieve e󰀨ecten op het milieu en de gezondheid van de mens hebben. Door een juiste afvoer van dit pro- duct levert u bovendien een bijdrage aan een e󰀨ec- tief gebruik van natuurlijke ressources. Informatie inzake inzamelpunten voor verbruikte apparatuur kunt u opvragen bij de gemeente, de publieke afval- verwerker, een erkend afvalverwerkingsstation voor het afvoeren van verbruikte elektrische en elektro- nische apparatuur of uw afvalverwerkingsstation..

14. Verhelpen van storingen

Storing Mogelijke oorzaak Oplossing Motor functioneert niet. Motor, kabel of stekker defect, zekeringen doorgebrand. Machine door vakman laten controleren. Re- pareer de motor nooit zelf! Gevaar! Zekeringen controleren, evt. vervangen. De motor draait langzaam en bereikt de bedrijfsnel- heid niet. Spanning te laag, wikkelingen beschadigd, condensator doorgebrand. Laat de spanning door een elektricien controle- ren. Laat de motor door een vakman controleren. Laat de motor door een vakman vervangen. Motor maakt te veel lawaai. Wikkelingen beschadigd, motor defect. Laat de motor door een vakman controleren. Motor haalt volledige ver- mogen niet. Stroomcircuits in het netwerk overbelast (lampen, andere motoren,...) Gebruik geen andere machines of motoren in het- zelfde stroomcircuit. Motor oververhit snel. Overbelasting van de motor, onvoldoende koeling van de motor. Verhinder overbelasting van de motor tijdens het zagen, verwijder stof van de motor zodat deze optimaal gekoeld wordt. Verminderd snijvermogen bij het zagen. Zaagblad te klein (te vaak geslepen). Stel de eindaanslag van het zaagaggregaat opnieuw in. Zaagsnede is ruw of gebo- gen. Zaagblad stomp, tandvorm niet geschikt voor de materiaaldikte. Slijp het zaagblad resp. gebruik een geschikt zaagblad. Werkstuk scheurt of splin- tert. Snijdruk te hoog resp. zaagblad niet geschikt voor de toepassing. Gebruik een geschikt zaagblad. Batterijen en accu’s horen niet bij het huishou- delijk afval! Als verbruiker bent u wettelijk verplicht om alle batterijen en accu’s, ongeacht of deze schadelijke sto󰀨en* bevatten of niet, bij een inzamelpunt in uw gemeente/district of in de handel af te geven zodat ze milieuvriendelijk kunnen worden afgevoerd.

• aangeduid met: Cd = Cadmium, Hg = kwikzilver, Pb = lood

• Haal de batterijen uit de laser voordat u het appa- raat en de batterijen weggooit.154 PL Spis treści: Strona:
