GEBRUIKSAANWIJZING D700S SCHEPPACH

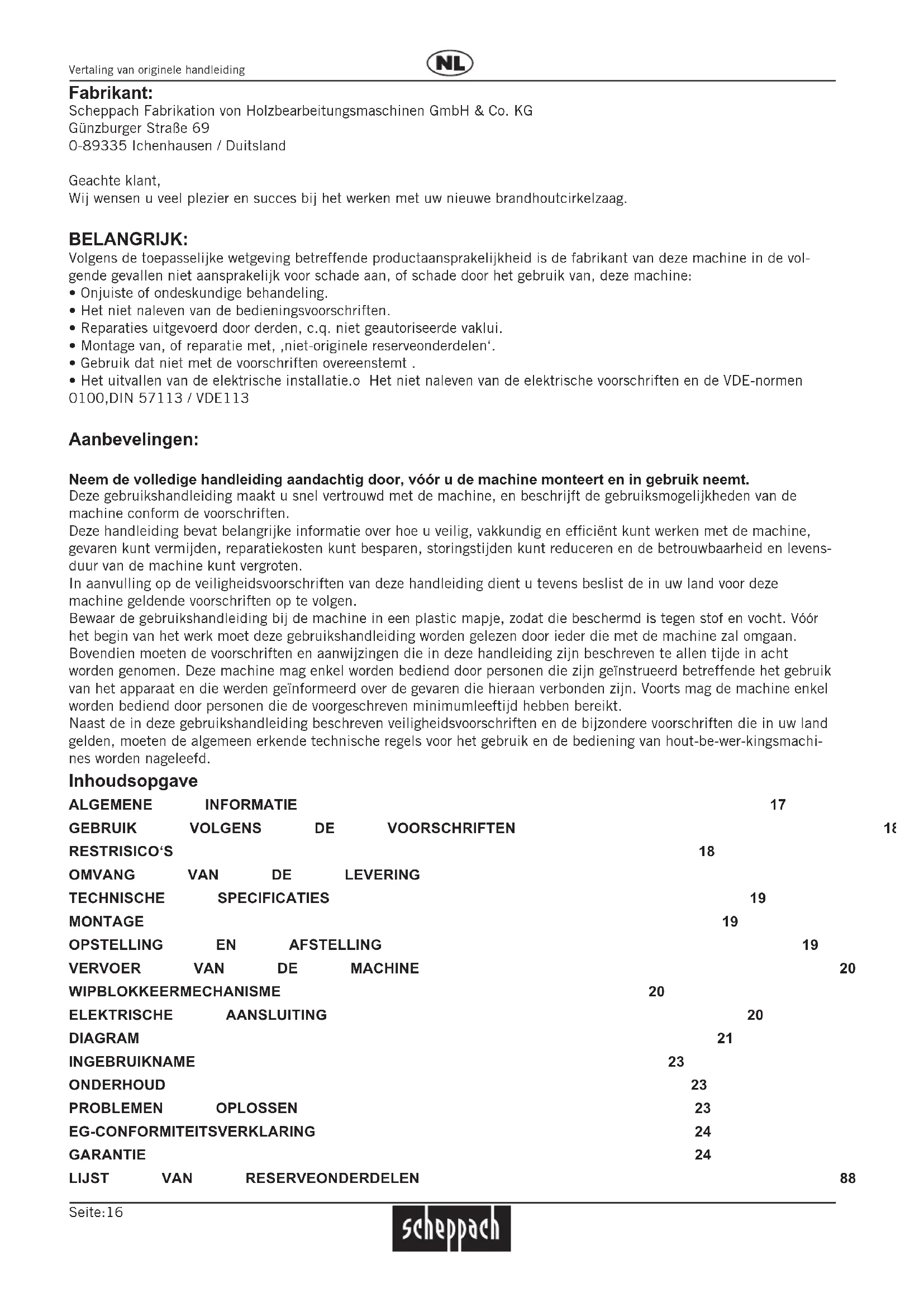

• Het niet naleven van de bedieningsvoorschriften.

• Reparaties uitgevoerd door derden, c.q. niet geautoriseerde vaklui.

• Montage van, of reparatie met, ‚niet-originele reserveonderdelen‘.

• Gebruik dat niet met de voorschriften overeenstemt .

• Het uitvallen van de elektrische installatie.o Het niet naleven van de elektrische voorschriften en de VDE-normen 0100,DIN 57113 / VDE113 Aanbevelingen: Neem de volledige handleiding aandachtig door, vóór u de machine monteert en in gebruik neemt. Deze gebruikshandleiding maakt u snel vertrouwd met de machine, en beschrijft de gebruiksmogelijkheden van de machine conform de voorschriften. Deze handleiding bevat belangrijke informatie over hoe u veilig, vakkundig en efficiënt kunt werken met de machine, gevaren kunt vermijden, reparatiekosten kunt besparen, storingstijden kunt reduceren en de betrouwbaarheid en levens- duur van de machine kunt vergroten. In aanvulling op de veiligheidsvoorschriften van deze handleiding dient u tevens beslist de in uw land voor deze machine geldende voorschriften op te volgen. Bewaar de gebruikshandleiding bij de machine in een plastic mapje, zodat die beschermd is tegen stof en vocht. Vóór het begin van het werk moet deze gebruikshandleiding worden gelezen door ieder die met de machine zal omgaan. Bovendien moeten de voorschriften en aanwijzingen die in deze handleiding zijn beschreven te allen tijde in acht worden genomen. Deze machine mag enkel worden bediend door personen die zijn geïnstrueerd betreffende het gebruik van het apparaat en die werden geïnformeerd over de gevaren die hieraan verbonden zijn. Voorts mag de machine enkel worden bediend door personen die de voorgeschreven minimumleeftijd hebben bereikt. Naast de in deze gebruikshandleiding beschreven veiligheidsvoorschriften en de bijzondere voorschriften die in uw land gelden, moeten de algemeen erkende technische regels voor het gebruik en de bediening van hout-be-wer-kingsmachi- nes worden nageleefd. Inhoudsopgave ALGEMENE INFORMATIE 17

Vertaling van originele handleidingSeite:17 Algemene Informatie

• Controleer het apparaat op eventuele transportschade nadat het is uitgepakt. Bij schade dient de vervoerder direct te worden geïnformeerd.

• Klachten die later worden ingediend, worden niet in behandeling genomen.

• Controleer ook of er niets aan de zending ontbreekt.

• Maakt u zich, aan de hand van de gebruikshandleiding, vertrouwd met het apparaat voordat u het in gebruik neemt.

• Gebruik uitsluitend originele toebehoren, reserveonderdelen en verbruiksartikelen. Reserveonderdelen Reserveonderdelen zijn verkrijgbaar bij uw speciaalzaak.

• Vermeld bij een bestelling steeds onze artikelnummers en het type en bouwjaar van de machine. Veiligheidsvoorschriften

• In deze gebruikshandleiding hebben wij de onderdelen die handelen over uw veiligheid van het volgende teken voor- zien. Instructie aan de gebruiker

• Deze veiligheidsvoorschriften moeten worden meegedeeld aan alle personen die met de machine werken.

• Personen die de machine bedienen moeten minstens 18 jaar oud zijn. De te onderwijzen personen moeten minstens 16 jaar oud zijn en mogen enkel onder toezicht met de machine werken.

• Personen mogen tijdens het werk met de machine niet worden afgeleid.

• Houd kinderen uit de buurt van de op het net aangesloten machine.

• Draag strak zittende kleding. Draag geen sieraden, ringen of een polshorloge.

• Neem alle op de machine aangebrachte veiligheidsvoorschriften en waarschuwingen over mogelijke gevaren in acht, en zorg ervoor dat deze leesbaar blijven.

• Wees voorzichtig tijdens het gebruik van de machine: Er bestaat gevaar op verwondingen aan de vingers en handen door de ronddraaiende cirkelzaag. Stabiliteit

• Zorg ervoor, dat de machine bij het opstellen stabiel geplaatst wordt op een vaste ondergrond. Aansluiting van de machine op het stroomnet

• Controleer de kabels waarmee het apparaat op het stroomnet wordt aangesloten. Gebruik geen kabels die gebreken vertonen. Zie „elektrische aansluiting“.

• Let op de motor- en draairichting. Zie „elektrische aansluiting“.

• Installatie, reparatie en onderhoud aan de elektrische installatie mag slechts door vakbekwaam personeel verricht worden.

• Schakel de machine uit voor het verhelpen van storingen. Trek de apparaatstekker uit het stopcontact.

• Schakel de motor uit wanneer u de werkplek verlaat. Trek de apparaatstekker uit het stopcontact.

• Koppel elke externe energiebron los voor u de machine verplaatst, zelfs bij relatief geringe verplaatsing! Voordat u de machine opnieuw in gebruik neemt, dient u deze op de juiste wijze op het stroomnet aan te sluiten. Voorbereiden en instellen van de machine.

• De machine mag enkel worden omgebouwd, afgesteld en gereinigd als de motor is uitgeschakeld. Hetzelfde geldt tijdens het uitvoeren van meetwerkzaamheden. Trek de netstekker uit het stopcontact en wacht tot het draaiende zaagblad stilstaat.

• Alle beschermende- en beveiligende voorzieningen moeten onmiddellijk worden gemonteerd nadat reparatie- en onderhoudswerkzaamheden voltooid zijn.

• Slechts goed geslepen, scheurvrije en niet vervormde zaagbladen gebruiken. Übersetztung Omvang van de levering

• WipverlendeSeite:18 Gebruik volgens de voorschriften

• De brandhoutcirkelzaag is slechts met het aangeboden gereedschap voor de bewerking van hout ontworpen.

• De machine stemt overeen met de geldende EG-machinerichtlijn.

• De machine is ontworpen voor gebruik in één ploeg, duur van het in bedrijf zijn: S 6 - 40%.

• De zaag is slechts geconstrueerd om brandhout met een maximale lengte van 1 m. door midden te zagen.

• Onafhankelijk van de diameter van het hout mag slechts 1 stuk tegelijk op de wip gelegd worden.

• Neem alle op de machine aangebrachte veiligheidsvoorschriften en waarschuwingen over mogelijke gevaren in acht.

• Zorg ervoor dat alle op de machine aangebrachte veiligheidsvoorschriften en waarschuwingen over mogelijke gevaren leesbaar blijven.

• Bij toepassing binnen gesloten ruimten moet de machine van een afzuiginstallatie voorzien worden.

• De machine slechts gebruiken in technisch perfecte toestand, voor het doel waartoe die bestemd is, bewust van veilig- heid en gevaren, met inachtneming van de handleiding. Met name die storingen die de veiligheid kunnen beïnvloeden, direct (laten) verhelpen.

• De veiligheids, arbeids- en onderhoudsvoorschriften van de fabrikant, evenals de afmetingen vermeld in de technische gegevens, moeten worden opgevolgd.

• De betreffende voorschriften ter voorkoming van ongevallen en de andere, algemeen bekende veilig- heidstechnische regels moeten in acht genomen worden.

• De machine mag slechts van ter zake kundige personen worden gebruikt, onderhouden of gerepareerd, die ermee vertrouwd zijn, en die zijn geïnstrueerd omtrent de gevaren. Eigenmachtige veranderingen aan de machine sluiten de aansprakelijkheidstelling van de fabrikant ten gevolge van resulterende schade uit.

• De machine mag enkel worden gebruikt met origineel toebehoren en originele werktuigen van de fabrikant.

• Elk ander gebruik wordt beschouwd als zijnde in strijd met de voorschriften. Voor de daaruit voortvloeiende schade is de fabrikant niet aansprakelijk. Het risico wordt volledig gedragen door de gebruiker. Restrisico‘s De machine is gebouwd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kunnen tijdens het werken met de machine bepaalde restrisico‘s optreden.

• er bestaat gevaar op verwondingen aan de vingers en handen door het ronddraaiende zaagblad bij ondeskundige toevoer van het hout.

• Er bestaan gezondheidsrisico‘s ten gevolge van houtstof of -spaanders.

• Men moet beslist individuele beschermingsmiddelen dragen, zoals een veiligheidsbril en stofmasker.

• Er bestaan gezondheidsrisico‘s ten gevolge van het lawaai. Bij het werken wordt de toelaatbare lawaaigrens overschre- den. Men moet dus persoonlijke beschermingsmiddelen zoals oorbeschermers dragen

• Er bestaat gevaar voor stroomschokken indien onjuiste kabels gebruikt worden bij aansluiting op het net.

• Voorts kunnen er, ondanks alle getroffen voorzorgsmaatregelen, niet voor de hand liggende restrisico‘s bestaan.

• Restrisico‘s kunnen tot een minimum beperkt worden als de „Veiligheidsvoorschriften“ en het „Gebruik volgens de voorschriften“, evenals de gebruikshandleiding volledig worden opgevolgd. Opgelet gevaar voor ongevallen! Het hout moet altijd aan beide zijden van het zaagblad op het prisma van de wip rusten. (zie pijlen)Seite:19 Technische specicaties wox wox wox wox d500 d700 d700s z 700 s Afmetingen: Totale lengte mm 1078 1270 1270 1270 Totale breedte mm 655 730 730 730 Totale hoogte mm 973 1130 1130 1130 Wipsteun mm 655 655 655 655 Zaagblad Ø . max. mm 500 700 700 700 Toerental - onbelast Motor1/min. 2800 1400 1400 max. 540 Zaagsnelheid - Zaagblad m/sec. 72 51 51 51 Gewicht kg 79 107,5 112 115 Aandrijving: 1532 0901 15300914 1530 0914 Motor V 220-240/50 380-420/50 380-420/50 Opgenomen vermogen P1KW 3,1 5,2 5,2 Effectief vermogen P2 KW 2,0 4,0 4,0 Toepassing S6/40% S6/40% S6/40% Nominale stroom A 13,6 9,3 9,3 Aandrijving: 1532 0902 1530 0917 Motor V 380-420/50 380-420 / 50Hz Opgenomen vermogen P1KW 4,2 7,5 Effectief vermogen P2 KW 3,0 6,0 Motortoerental 1/min. 2680 1400 Toepassing S6/40% S6/40% Nominale stroom A 7,8 12,5 Bedrijfskenmerken Zaagsneediepte Rond hout max. mm 170 240 240 240 Zaaguitslag max. mm 190 250 380 380 Houtblokken max. mm 320x160 380x240 420x240 420x240 ! Technische wijzigingen voorbehouden ! Geluidsdrukwaarden De waarden voor geluidsafgifte, bepaald volgens EN23746 voor het geluidsvermogensniveau, of EN31202 (Correctief- actor k3 berekend volgens aanhangsel A.2 van EN 31204) voor de geluidsdrukafgifte op de werkplek, zijn onder toepas- sing van de in ISO 7904, aanhangsel A genoemde arbeidsomstandigheden als volgt: Geluidsvermogensniveau in dB Onbelast LWA / Belast LWA db(A) 105 / 107 105 / 107 105 / 107 Geluidsvermogen op werkplek in dB Onbelast LpAeq/Bewerking LpAeq db(A) 95 / 97 95 / 97 95 / 97 De aangegeven waarden zijn voorgebrachte luchtgeluidwaarden en moeten daarom niet tevens als zekere arbeidsplaats- waarden beschouwd worden. Hoewel er een verband bestaat tussen luchtgeluidwaarden en opgenomen geluidwaarden, kan daaruit niet met zekerheid afgeleid worden of het noodzakelijk is om aanvullende voorzorgsmaatregelen te nemen of niet. Factoren die de actuele, op de arbeidsplaats opgenomen geluidwaarden beïnvloeden, betreffen de aankleding van de arbeidsplaats, andere geluidsbronnen, bijvoorbeeld het aantal machines, en andere werkzaamheden die in de omgeving plaatsvinden. De toelaatbare geluidsdrukniveaus op de arbeidsplaats kunnen van land tot land verschillen. Deze informatie wordt verstrekt zodat de gebruiker een inschatting kan maken van de mate waarin men gevaar loopt en de risico‘s. Montage De machine wordt, tot op de handgreep, compleet gemonteerd geleverd, en kan dus onmiddellijk worden gebruikt. Handgreep van het wipmechanisme demonteren en aan de linkerzijkant van het frame aanbrengen. Opstelling en afstelling Zorg ervoor, dat de wipcirkelzaag op een vaste ondergrond stabiel opgesteld wordt.Seite:20 Elektrische aansluiting

• De machine met CEE stekker aan het net aansluiten. De toevoerleiding moet van een 16A zekering zijn voorzien.

• De machine inschakelen met de aan/uit-schakelaar. De as begint te draaien.

• Bij het uitschakelen wordt de as binnen 10 seconden afgeremd. Transport van de machine Voor het transport van de machine de transportgreep uittrekken (1) en greep verdraaien om een zeker transport mogelijk te maken. (Borging door schroef- kop in transportgreep).

• Voor het transport van de wipcirkelzaag het wipblok- keermechanimsme op positie (1) vastzetten.

Draairichtingsverandering De geïnstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting is in overeenstemming met de van toepassing zijnde VDE- en DIN-voorschriften. De netstroomaansluiting van de klant en de gebruikte verlengkabel moeten in overeenstemming zijn met deze voorschriften en met de plaatselijke EVU-voor- schriftenSeite:21 Motorremmechanisme De rem remt de aandrijfmotor van de zaagas binnen 10 seconden af. De elektrische afremming wordt na maximaal 14 seconden onderbroken. (wox d700) Als de rem langer werkt dan 10 seconden dan mag de machine niet meer gebruikt worden omdat de rem defect is. Machine moet onmiddellijk afgekoppeld worden van de netspanning. Het oplossen van dit defect mag slechts door geschoold elektrotechnisch personeel geschieden. Toepassing / Bedrijfsduur De elektromotor is ontworpen voor toepassing S 6 - 40%. S6 = doorlopend gebruik met uitschakelbelasting 40% = met betrekking tot 4 van elke 10 minuten. belasting; 6 minuten onbelast gebruik. Bij overbelasting van de motor schakelt deze zelfstandig uit aangezien er een wikkelingsthermostaat is ingebouwd in de motorwikkeling. Na een afkoelperiode (onbepaalde tijdsduur) laat de motor zich weer inschakelen. Beschadigde aansluitkabels Vaak raakt de isolatie van elektrische kabels beschadigd. Mogelijke oorzaken:

• De aansluitkabels zijn bekneld geraakt bij doorvoer van venster- of deurkieren.

• Er zit een kink in de kabels doordat ze ondeskundig werden bevestigd of geplaatst.

• De aansluitkabels vertonen scheuren doordat erover wordt gereden.

• De isolatie is beschadigd doordat de kabels uit het stopcontact worden gerukt.

• De isolatie is gescheurd als gevolg van slijtage. Zulke beschadigde aansluitkabels mogen niet worden gebruikt en zijn wegens de beschadigde isolatie levensgevaarlijk! Controleer regelmatig of de aansluitkabels beschadigd zijn. Let op, dat u de stekker uit het stopcontact haalt, voordat u een aansluitleiding controleert. De elektrische aansluitleidingen moeten in overeenstemming zijn met de toepasselijke VDE- en DIN-voorschriften en met de plaatselijke EVE-voorschriften. Gebruik alleen aansluitleidingen met de typering H 07 RN. De typeaanduiding moet vermeld staan op de aansluitkabel.

• Verlengkabels moeten tot 25 meter lengte ten minste een doorsnede hebben van 1,5mm2 en als zij 25 m of langer zijn, een doorsnede van ten minste 2,5 mm2 bezitten.

• De aansluiting op het stroomnet dient te beschikken over een zekering van 16 A (traag). Draaistroommotor

• De netspanning moet 380÷420 V / 50 Hz bedragen.

• Aansluiting op het net, en verlengkabels, moet tenminste over 5 aders beschikken = 3P + N + SL.

• Verlengkabels moeten tenminste over een minimale dwarsdoorsnee van 1,5mm2 beschikken.

• De aansluiting op het stroomnet beschikt maximaal over een 16 A zekering.

• Bij aansluiting op het net, of bij verandering van locatie, moet de draairichting getest worden. Zonodig moet de polariteit omgewisseld worden. Wisselstroommotor

• De netspanning moet 220÷240 V / 50 Hz bedragen.

• Verlengkabels met een lengte tot 25 m moeten een minimale diameter van 1,5 mm² hebben. Verlengkabels met een lengte van meer dan 25 m moeten een minimale diameter van 2,5 mm² hebben.

• De aansluiting op het stroomnet beschikt maximaal over een 16 A zekering. De elektrische uitrusting mag slechts worden aangesloten en gerepareerd door vakbekwaam elektrotechnisch personeel. Als u vragen hebt, dient u de volgende gegevens te vermelden:

• Fabrikant van de motor; motortype

• Spanningstype van de motor

• Gegevens van het typeplaatje van de machine

• Gegevens over de elektrische aansturing Als u de motor terugstuurt, moet u ook de volledige aandrijfeenheid met elektrische aansturing terugsturen.Seite:22 Schema 380-420V wox d700 / wox d700s / wox d700sl

• Voor de inbedrijfstelling van het apparaat dient u de veiligheidsvoorschriften op te volgen

• Alle beschermings- en hulpmiddelen moeten bevestigd zijn.

• De machine mag enkel worden omgebouwd, afgesteld en gereinigd als de motor is uitgeschakeld. Hetzelfde geldt tijdens het uitvoeren van meetwerkzaamheden. Stekker uit stopcontact trekken en wachten tot de draaiende cirkelzaag stilstaat.

• De zaag is slechts geconstrueerd om brandhout met een maximale lengte van 1 m. door midden te zagen.

• Onafhankelijk van de diameter van het hout mag slechts 1 stuk tegelijk op de wip gelegd worden.

• Het hout met de linker hand vasthouden en met de rechter hand de wip bedienen. Onderhoud

• Onderhouds-, opstellings-, en reinigingswerkzaamhe- den, evenals reparatie van storingen, slechts verrichten bij uitgeschakelde aandrijving. (Apparaatstekker uit stop- contact nemen). Zaagblad verwisselen

• Het verwisselen van het zaagblad kan slechts geschie- den in brandhout zaagstand.

• (wox d700) De arreteerstift (1) door de onderste zaagbladbeveiliging steken om zo het zaagblad te blokkeren.

• Het zaagblad met de bijgeleverde steeksleutel / imbussleutel (2) losdraaien. Foutopsporing o Schakel de machine uit voordat u storingen gaat verhelpen. Trek de apparaatstekker uit het stopcontact. Oorzaak Remedie Zaag remt bij het uitschakelen niet af Remprint defect Remprint vervangen Elektrotechnische onderhoudswerkzaamheden mogen slechts door vakbekwaam elektrotechnisch personeel worden uitgevoerd! Wanneer de machine wordt afgedankt, dienen de plaatselijke voorschriften voor afvalverwerking worden opgevolgd.

2Seite:24 EG-conformiteitsverklaring Hiermee verklaren wij, Scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH & Co. KG Günzburger Str. 69, D-89335 Ichenhausen, Duitsland. dat de constructie, bouwwijze en uitvoering van de hieronder vermelde machine, die door ons wordt verkocht, in overeenstemming is met de desbetreffende bepalingen van de onderstaande EG-richtlij- nen. De verklaring is niet langer geldig als er wijzigingen worden aangebracht aan de machine. Naam van de machine: Brandhoutwipcirkelzaag Toepassing Uitsluitend voor het bewerken van hout Type machine: wox d500 / wox d700 / wox d700s / wox z 700s Artikelnummer: 1905108901 / 1905108902 / 1905109902 / 1905109904 / 1905110902 1905110903 / 1905110904 Toepasselijke EG-richtlijnen EG-machinerichtlijn 98/37 EG,(tot 28.12.2009) EG-machinerichtlijn 2014/35/EU EG-Laagspanningsrichtlijn 2006 / 95 / EWG

EG-EMV Richtlijn 2014/30/EU, Toegepaste geharmoniseerde EN ISO 13857, EN 60 204-1, EN 847-1, prEN 1870-6 Europese normen: Erkende locatie volgens Spitzenverband der Landwirtschaftlichen Sozialversicherung, bijlage VII: Prüf- und Zertifizierungsstelle, 34131 Kassel Ingeschakeld voor: EG-typegoedkeuring, testrapport nr.: LSV-EG-2012/103 GS-certificaat, testrapport nr.: LSV-EG-2012/103 Plaats, datum: Ichenhausen, 25.05.2016 Handtekening: i.o. Garantie Zichtbare gebreken moeten binnen de 8 dagen na ontvangst van de goederen worden gemeld, zo niet, dan verliest de verkoper elke aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijke garantietermijn bij correct gebruik. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar wordt als gevolg van materiaal- of productiefouten, kosteloos vervangen. Voor onderdelen die wij niet zelf produceren, geven wij enkel de garantie die wij zelf krijgen van de oorspronkelijke leverancier. De kosten voor de montage van nieuwe onderdelen vallen ten laste van de koper. Eisen tot het aanbren- gen van veranderingen of het toestaan van een korting en overige vorderingen voor schadevergoe- ding zijn uitgesloten.Seite:25 Valmistaja: Scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH & Co. KG Günzburger Straße 69 0-89335 Ichenhausen / BRD Hyvä asiakas, Toivomme, että uudesta polttopuun sirkkelisahastasi on Sinulle paljon iloa ja hyötyä. HUOM: Voimassa olevan tuotevastuulain mukaan laitteen valmistaja ei vastaa laitteelle tai laitteesta aiheutuvista vahingoista, jotka johtuvat

Allen voor EU-landen. Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar en recycle bedrijf dat voldoet aan de geldende milieu-eisen.
