KÄYTTÖOHJE HM100MP SCHEPPACH

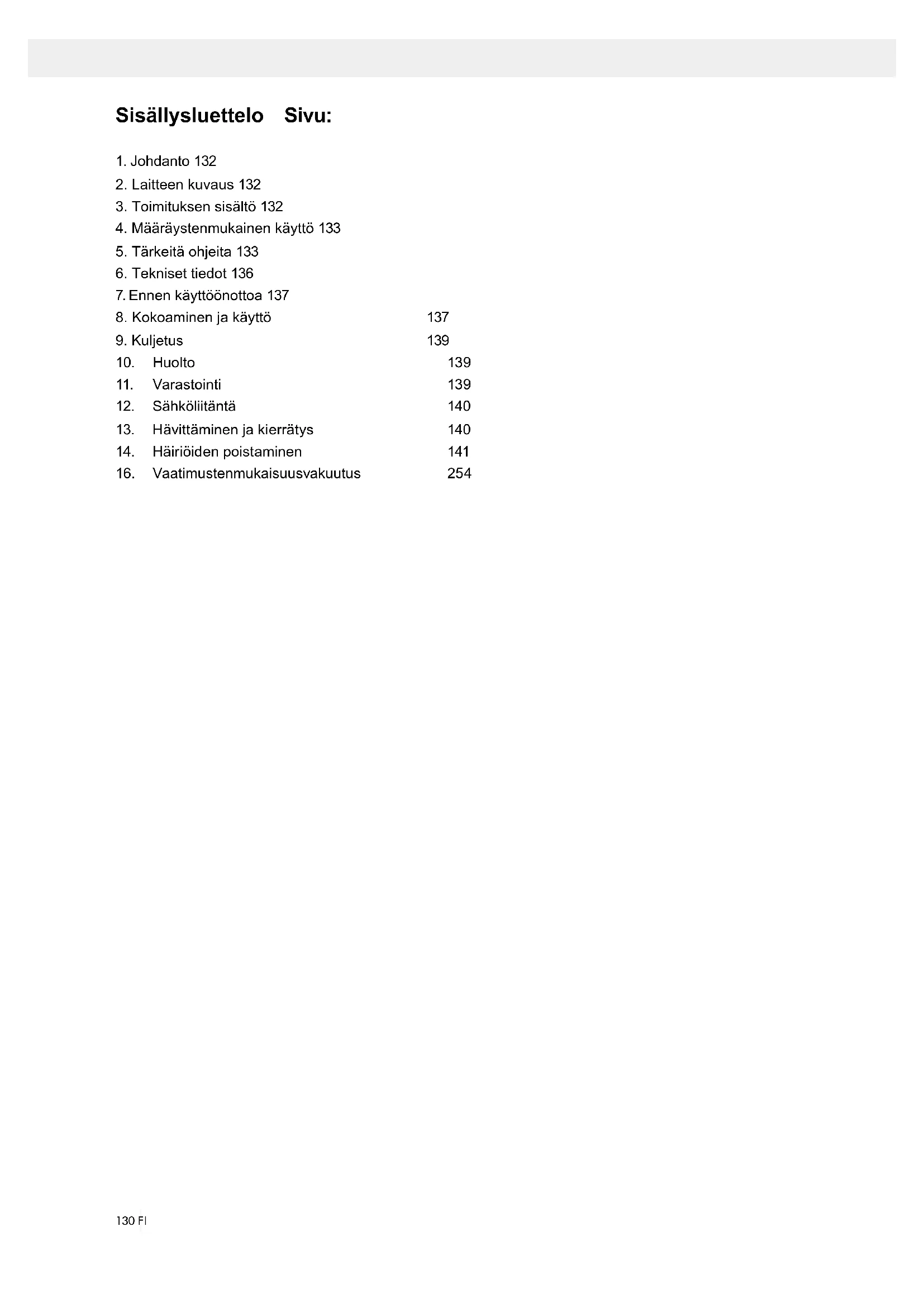

Katkaisu- ja jiirisaha Käännös alkuperäisestä käyttöohjeesta 130-141 BE- VLG Trek-, kap- en verstekzaag Vertaling van de originele gebruiksaanwijzing 142-153

2. Laitteen kuvaus 132

3. Toimituksen sisältö 132

4. Määräystenmukainen käyttö 133

5. Tärkeitä ohjeita 133

6. Tekniset tiedot 136

7. Ennen käyttöönottoa 137

8. Kokoaminen ja käyttö 137

12. Sähköliitäntä 140

13. Hävittäminen ja kierrätys 140

14. Häiriöiden poistaminen 141

16. Vaatimustenmukaisuusvakuutus 254131FI

Ennen käyttöönottoa lue käyttöohje ja turvallisuusohjeet ja noudata niitä!

Huomio! Loukkaantumisvaara! Älä koske pyörivään sahanterään!

Käytä kuulosuojaimia!

Kun pölyä muodostuu, käytä hengityssuojainta! Laitteessa olevien merkkien selitys132 FI

ARVOISA ASIAKAS, toivotamme sinulle paljon iloa ja menestystä työssäsi uuden laitteen kanssa. VALMISTAJA: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen OHJE: Tämän laitteen valmistaja ei voimassa olevan tuotevastuulain mukaan vastaa vahingoista, jotka syntyvät tähän laitteeseen tai sen aiheuttamina seuraavista syistä:

• epäasianmukainen käsittely,

• käyttöohjeen noudattamatta jättäminen,

• kolmannen osapuolen, ei valtuutetun korjaajan tekemät korjaukset,

• muiden kuin alkuperäisten varaosien asennus tai vaihto laitteeseen,

• määräystenvastainen käyttö,

• sähkölaitteiston toimimattomuus, kun sähköä koskevia määräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE0113 ei ole noudatettu. Ota huomioon: Lue ennen asennusta ja käyttöönottoa käyttöohjeen koko teksti. Tämän käyttöohjeen tarkoituksena on helpottaa tutustumista sähkötyökaluun sekä sen käyttöä määräystenmukaisissa käyttömahdollisuuksissa. Käyttöohje sisältää tärkeitä ohjeita siitä, miten työskentelet sähkötyökalullasi turvallisesti, oikein ja taloudellisesti, ja miten vältät vaarat, säästät korjauskuluissa, vähennät seisokkiaikoja ja lisäät sähkötyökalun luotettavuutta ja elinkaarta. Tässä käyttöohjeessa olevien turvallisuusmääräysten lisäksi sinun on ehdottomasti otettava huomioon myös käyttömaassa voimassa olevat määräykset sähkötyökalun käytöstä. Säilytä käyttöohjetta muovikotelossa lialta ja kosteudelta suojattuna sähkötyökalun yhteydessä. Jokaisen sähkötyökalua käyttävän on luettava se ennen töiden aloitusta ja noudatettava siinä olevia ohjeita. Sähkötyökalulla saavat työskennellä vain henkilöt, jotka ovat saaneet opastuksen sen käyttöön ja ovat perillä siihen liittyvistä vaaroista. Vaadittua vähimmäisikää on noudatettava. Tässä käyttöohjeessa olevien turvallisuusohjeiden ja käyttömaassa voimassa olevien erikoismääräyksien ohella on otettava huomioon myös puuntyöstökoneiden käyttöä yleisesti koskevat tekniset säännöt. Valmistaja ei vastaa onnettomuuksista tai vahingoista, jotka ovat aiheutuneet siitä, ettei tätä käyttöohjetta ja turvallisuusohjeita ole noudatettu.

2. Laitteen kuvaus (kuva 1-19)

6. Sahanterän liikkuva suojus

9. Työkappaleen alusta

10. Työkappaleen alustan kiinnitysruuvi

12. Kiinnittyvä vipu

17. Kiinteä sahauspöytä

21. Purunkeräyssäkki

23. Veto-ohjaimen kiinnitysruuvi

26. Leikkuusyvyydenrajoittimen ruuvi

27. Leikkuusyvyydenrajoittimen vaste

28. Liikkuva rajoitinkisko

29. Lukituskahvaa Liikkuva rajoitinkisko

35. Laserin päälle-/poiskytkin

42. Nopeudenvaihtokytkin

a) 90° vastekulma (ei sisälly toimitukseen) b) 45° vastekulma (ei sisälly toimitukseen) c) Kuusioavain, 6 mm

3. Toimituksen sisältö

• Avaa pakkaus ja ota laite varovasti ulos.

• Poista pakkausmateriaali sekä pakkaus-/ja kuljetusvarmistimet (jos sellaiset on).

• Tarkasta, että toimitus on täydellinen.

• Tarkasta, onko laitteessa tai lisätarvikkeissa kuljetusvaurioita.

• Säilytä pakkaus jos mahdollista takuuajan päättymiseen asti.133FI HUOMIO Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nieluun sekä tukehtumisen vaara!

• Katkaisu- ja jiirisaha

• 1 x kiinnitinlaite (8)

• 2 x työkappaleen alusta (9)

• Purunkeräyssäkki (21)

4. Määräystenmukainen käyttö

Katkaisu- ja jiirisahaa käytetään puun ja muovin katkaisuun koneen koon mukaan. Saha ei sovellu polttopuiden sahaukseen. Konetta saa käyttää vain määräystenmukaiseen käyttöön. Mikään sen ylittävä käyttö ei ole määräystenmukaista käyttöä. Näin syntyvistä vahingoista ja loukkaantumisista vastaa käyttäjä itse, ei valmistaja. Käytössä saa olla vain koneeseen soveltuvia sahanteriä. Kaikenlaisten katkaisulaikkojen käyttö on kiellettyä. Määräystenmukaiseen käyttöön kuuluu myös turvallisuusohjeiden sekä käyttöohjeissa olevien asennusohjeiden ja käyttöohjeiden noudattaminen. Konetta käyttävien ja huoltavien henkilöiden on oltava hyvin perehtynyt koneeseen ja tuntea siihen liittyvät vaarat. Lisäksi voimassa olevia tapaturmientorjuntamääräyksiä on noudatettava mitä tarkimmin. Työterveyteen ja turvatekniseen alueeseen kuuluvia yleisiä sääntöjä on noudatettava. Jos koneeseen tehdään muutoksia, valmistajan vastuu ei ole enää voimassa eikä valmistaja vastaa enää millään tavoin näin syntyvistä vahingoista. Määräystenmukaisesta käytöstä huolimatta tiettyjä jäljellä olevia vaaratekijöitä ei voida kokonaan sulkea pois. Koneen rakenteen ja kokoonpanon mukaan seuraavat kohdat ovat mahdollisia:

• Kosketus sahanterän suojaamattomaan osaan.

• Tarttuminen pyörivään sahanterään (viiltohaavat).

• Työkappaleiden ja työkappaleiden osien kimpoaminen takaisinpäin.

• Sahanterän murtuminen.

• Sahanterän viallisten kovametalliosien sinkoaminen ulos.

• Kuulovauriot, jos tarvittavia kuulosuojaimia ei ole käytetty.

• Terveydelle haitallinen puupöly käytettäessä sahaa suljetuissa tiloissa. Ota huomioon, että laitteitamme ei määräystenmukaisessa käytössä ole tarkoitettu yritys-, ammattilais- tai teollisuuskäyttöön. Valmistajan takuu ja vastuu ei ole voimassa, jos laitetta käytetään yritystoiminnassa, käsityöläisammateissa tai teollisuudessa tai jossakin vastaavissa tehtävissä.

Huomio! Sähkötyökalujen käytössä on seuraavat varotoimenpiteet otettava huomioon, jotta suojaudutaan sähköiskulta, loukkaantumisilta ja palovaaralta. Lue kaikki nämä ohjeet, ennen kuin käytät tätä sähkötyökalua, ja säilytä turvallisuusohjeet huolellisesti. Turvallinen työskentely 1 Pidä työalueesi hyvässä järjestyksessä. – Työalueella vallitseva epäjärjestys voi aiheuttaa onnettomuuksia. 2 Ota huomioon ympäristön vaikutukset. – Älä altista sähkötyökalua sateelle. – Älä käytä sähkötyökalua kosteassa tai märässä ympäristössä. – Huolehdi hyvästä valaistuksesta työalueella. – Älä käytä sähkötyökalua paikassa, jossa on palo- tai räjähdysvaara. 3 Suojaa itsesi sähköiskulta. – Vältä kehon kosketusta maadoitettuihin osiin (esim. putkiin, lämpöpattereihin, sähköliesiin, kylmälaitteisiin). 4 Huolehdi siitä, että muut henkilöt pysyvät etäällä. – Älä anna muiden henkilöiden, eri toten lasten, koskea sähkötyökaluun tai sen johtoon. Huolehdi siitä, että he pysyvät riittävän kaukana työalueesta. 5 Säilytä käyttämättömiä sähkötyökaluja turvallisesti. – Sähkötyökalut, jotka eivät ole käytössä, tulee säilyttää kuivassa, korkealla olevassa tai suljetussa paikassa, lasten ulottumattomissa. 6 Älä ylikuormita sähkötyökalua. – Työskentelet paremmin ja turvallisemmin annetulla tehoalueella. 7 Käytä oikeanlaista sähkötyökalua. – Älä käytä teholtaan heikkoa sähkötyökalua raskaisiin töihin. – Älä käytä sähkötyökalua sellaisiin töihin, joihin sitä ei ole tarkoitettu. Älä esimerkiksi käytä käsisirkkeliä puunoksien tai halkojen sahaukseen. – Älä käytä sähkötyökalua polttopuiden pilkkomiseen. 8 Käytä sopivaa vaatetusta. – Älä käytä löysiä vaatteita tai koruja, jotka voivat tarttua liikkuviin osiin. – Ulkona työskenneltäessä on suositeltavaa käyttää luistamattomia jalkineita. – Käytä hiusverkkoa, jos sinulla on pitkät hiukset. 9 Käytä suojavarustusta – Käytä suojalaseja. – Käytä pölyä nostattavissa töissä hengityssuojainta.134 FI 10 Liitä pölynpoistolaitteistoon käsiteltäessä puuta, puun kaltaisia materiaaleja tai muovia. HUOMIO! Metalleja työstettäessä pölynpoistoa ei saa kytkeä. Palo- ja räjähdysvaara kuumien sirujen ja kipinöiden takia! Tyhjennä myös metallipölypussi (21). – Jos pölynimu- ja keräysliitännät ovat käytössä, varmista että ne yhdistetään oikein ja niitä käytetään oikein. – Käyttö ahtaissa tiloissa on sallittu vain, puuta muistuttavia aineita ja muovia työstettäessä ja sopivaa poistoa käytettäessä. 11 Älä käytä johtoa sellaisiin tarkoituksiin, joihin sitä ei ole tarkoitettu. – Älä käytä johtoa pistokkeen vetämiseen irti pistorasiasta. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta. 12 Varmista työkappaleen kiinnitys. – Käytä kiinnitinlaitteita tai ruuvipuristinta pitääksesi työkappaleen paikallaan. Näin se pysyy paremmin paikallaan kuin kädellä pitäen ja konetta voi käyttää molemmin käsin. – Pitkiin työkappaleisiin tarvitaan lisäalusta (pöytä, pukit, jne.), jotta kone ei kaadu. – Paina työkappaletta aina tiukasti työlevyä ja vastetta vasten välttääksesi työkappaleen heilumisen tai kääntymisen. 13 Vältä pitämästä vartaloasi epänormaalissa asennossa. – Pidä huoli siitä, että seisot tukevasti ja säilytät koko ajan tasapainon. – Vältä huonoja käsien asentoja, joissa odottamaton lipsahdus voi satuttaa toisen tai molemmat kädet sahanterään. 14 Hoida työkalujasi huolellisesti. – Pidä leikkaustyökalut terävinä ja puhtaina, jolloin työ sujuu helpommin ja turvallisemmin. – Noudata voitelua ja työkalun vaihtoa koskevia ohjeita. – Tarkasta sähkötyökalun johto säännöllisesti ja anna hyväksytyn ammattilaisen uusia se, jos siinä on vaurioita. – Tarkasta jatkojohdot säännöllisesti ja vaihda ne, jos ne ovat vaurioituneet. – Pidä käsikahvat kuivina, puhtaina, öljyttöminä ja rasvattomina. 15 Irrota pistoke pistorasiasta. – Älä koskaan poista irrallisia palasia, lastuja tai kiinni jääneitä puuosia, kun sahanterä pyörii. – Irrota pistoke pistorasiasta, kun et käytä sähkötyökalua, ennen huoltoa ja työkalujen kuten sahanterän, porien, jyrsimien, vaihtoa. – Kun terä jää leikattaessa jumiin liiallisen syöttövoiman takia, sammuta laite ja irrota se sähköverkosta. Poista työkappale ja varmista, että terä pyörii vapaasti. Kytke virta päälle ja suorita leikkaus uudestaan käyttäen pienempää voimaa. 16 Älä jätä työkaluavainta kiinni. – Tarkasta ennen kuin kytket päälle, että avaimet ja säätötyökalut on poistettu. 17 Estä koneen tahaton käynnistyminen. – Varmista, että kytkin on pois päältä, kun liität pistokkeen pistorasiaan. 18 Käytä ulkokäyttöön tarkoitettua jatkojohtoa. – Käytä ulkotöissä vain siihen hyväksyttyä ja vastaavasti merkittyä jatkojohtoa. – Käytä johtokelaa vain aukirullatussa tilassa. 19 Ole koko ajan tarkkaavaisena. – Ole huolellinen siinä, mitä teet. Ryhdy työhön ajatuksen kanssa. Älä käytä sähkötyökalua, jos sinulla keskittymisvaikeuksia. 20 Tarkasta sähkötyökalusta, ettei siinä ole vaurioita. – Ennen kuin sähkötyökalua käytetään edelleen, on suojalaitteiden ja lievästi vaurioituneiden osien moitteeton ja määräystemukainen toiminta tarkastettava huolellisesti. – Tarkasta, että liikkuvat osat toimivat moitteettomasti eivätkä jumiudu ja ettei vauroituneita osia ole. Kaikkien osien on oltava asennettu oikein ja täytettävä kaikki vaatimukset, jotta sähkötyökalun moitteeton käyttö olisi taattu. – Liikkuvaa suojusta ei saa avatussa tilassa kiinnittää. – Vaurioituneet suojalaitteet ja osat täytyy korjauttaa tai vaihdatuttaa määräystenmukaisesti hyväksytyssä ammattikorjaamossa, jollei käyttöohjeessa ole muuta ilmoitettu. – Vaurioituneet kytkimet saa vaihtaa vain asiakaspalvelun korjaamo. – Älä käytä virheellisiä tai vaurioituneita liitosjohtoja. – Älä käytä sähkötyökalua, jos sen kytkintä ei voi kytkeä päälle eikä pois päältä. 21 HUOMIO! – Kaksoisjiirileikkauksissa on oltava erityisen varovainen. 22 HUOMIO! – Muiden käyttötyökalujen ja muiden lisätarvikkeiden käyttö voi merkitä loukkaantumisvaaraa käyttäjälle. 23 Korjauta sähkötyökalusi sähköalan ammattilaisella. – Tämä sähkötyökalu vastaa asiaankuuluvia turvallisuusmääräyksiä. Korjaukset saa tehdä vain sähköalan ammattilainen käyttämällä alkuperäisvaraosia; muutoin käyttäjän turvallisuus saattaa vaarantua. Muut asiaankuuluvat turvallisuusohjeet 1 Turvatoimenpiteet – Varoitus! Älä käytä vahingoittuneita tai vääntyneitä sahanteriä. – Vaihda kulunut pöytäosa. – Käytä vain valmistajan suosittelemia sahanteriä, jotka vastaavat standardia EN 847-1. – Varmista, että valitset sahattavaan työaineeseen sopivan sahanterän. – Käytä sopivaa henkilökohtaista suojavarustusta. Siihen kuuluu:135FI – Kuulosuojaimet sen välttämiseksi, että työstä aiheutuu huonokuuloisuus. – Hengityssuojain sen välttämiseksi, että hengitetään vaarallista pölyä. – Käytä sahanterien ja karkeiden työaineiden käsittelyssä suojahansikkaita. Kuljeta sahanteriä laatikossa, aina kun se on mahdollista. – Käytä suojalaseja. Työn aikana syntyvät kipinät tai laitteesta sinkoutuvat pienet osat, lastut ja pöly voivat aiheuttaa näön menetyksen. – Yhdistä sähkötyökalu puuta sahatessasi pölynkeräyslaitteeseen. Pölyn vapautuminen on yhteydessä muun muassa työstettävän materiaalin lajiin, paikallisen irrotuksen merkitykseen (keräys tai lähde) ja suojuksen/ ohjainlevyjen/ohjaimien oikeaan säätöön. – Älä käytä sahanteriä, jotka on valmistettu runsasseoksisesta pikateräksestä (HSS-teräs). 2 Huolto ja kunnossapito – Irrota virtapistoke aina ennen säätö- ja huoltotöiden aloitusta. – Melunmuodostus johtuu eri tekijöistä, muun muassa sahanterien koostumuksesta, sahanterän ja sähkötyökalun kunnosta. Käytä mahdollisuuksien mukaan sahanteriä, jotka on valmistettu ottaen huomioon melunmuodostuksen vähentämisen, huolla sähkötyökalu ja työkalulisäosat säännöllisesti ja kunnosta ne tarvittaessa vähentääksesi melua. – Ilmoita sähkötyökalussa, suojalaitteissa tai työkalulisäosassa esiintyvistä vioista heti ne havaitessasi turvallisuudesta vastaavalle henkilölle. 3 Turvallinen työskentely – Käytä vain sahanteriä, joiden suurin sallittu käyntinopeus ei ole pienempi kuin pöytäsirkkelin suurin karakäyntinopeus ja jotka soveltuvat sahattavaan materiaaliin. – Varmista, ettei sahanterä missään asennossa kosketa pyöröpöytään siten, että virtapistokkeen ollessa irrotettu pyörität sahanterää käsin 45° ja 90° -asentoon. Säädä sahanpää tarvittaessa uudelleen. – Käytä sähkötyökalun kuljetuksessa vain kuljetuslaitteita. Älä koskaan käytä suojalaitteita käsittelyyn tai kuljetukseen. – Varmista, että sahanterän alaosa on kuljetuksen aikana peitetty, esimerkiksi suojalaitteella. – Pidä huoli siitä, että käytät vain sellaisia välilevyjä ja kararenkaita, jotka valmistaja on hyväksynyt kyseiseen tarkoitukseen. – Koneen ympärillä olevan lattian on oltava tasainen ja puhdas eikä siinä saa olla irrallisia osasia, kuten esim. lastuja ja leikkausjätteitä. – Työasento aina sahanterän sivulla. – Älä poista mitään leikkausjätteitä tai muita osia sahausalueelta niin kauan kuin kone on käynnissä eikä saha-aggregaatti ole vielä pysähtynyt kokonaan. – Pidä huoli siitä, että kone on aina mikäli vain mahdollista kiinnitetty verstaspenkkiin tai pöytään. – Varmista, että pitkät työkappaleet eivät leikkauksen päässä kaadu (esim. pyörällinen teline tai pukki). Varoitus! Tämä sähkötyökalu tuottaa käytön aikana sähkömagneettisen kentän. Tämä kenttä voi määrätyissä olosuhteissa heikentää aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavan tai jopa kuolemaan johtavan loukkaantumisen vaaran välttämiseksi suosittelemme henkilöitä, joilla on lääketieteellinen implantti, neuvottelemaan lääkärinsä ja implantin valmistajan kanssa, ennen kuin he käyttävät sähkötyökalua. TURVALLISUUSOHJEITA SAHANTERIEN KÄSITTELYSTÄ 1 Käytä vain sellaisia vaihtotyökaluja, joiden käsittelyn hallitset. 2 Noudata suurinta sallittua käyntinopeutta. Vaihtotyökalussa ilmoitettua suurinta käyntinopeutta ei saa ylittää. Noudata käyntinopeusaluetta, jos se on ilmoitettu. 3 Ota huomioon moottorin - sahanterän oikea pyörimissuunta. 4 Älä käytä vaihtotyökaluja, joissa on halkeamia. Poista halkeilleet vaihtotyökalut käytöstä. Niiden kunnostus ei ole sallittua. 5 Puhdista kiinnityspinnat liasta, rasvasta, öljystä ja vedestä. 6 Älä käytä irrallisia kavennusrenkaita tai -holkkeja aukkojen kavennukseen sirkkelinterissä. 7 Varmista, että vaihtotyökalun varmistukseen kiinnitetyissä kavennusrenkaissa on sama läpimitta ja vähintään 1/3 leikkuuläpimitasta. 8 Varmista, että kiinnitetyt kavennusrenkaat ovat yhdensuuntaisesti toisiinsa nähden. 9 Käsittele vaihtotyökaluja varovasti. Säilytä niitä mieluiten alkuperäispakkauksessa tai erikoisesti niille varatuissa säilytyslaatikoissa. Käytä suojahansikkaita parantaaksesi pitoa ja vähentääksesi loukkaantumisvaaraa. 10 Varmista ennen vaihtotyökalujen käyttöä, että kaikki suojalaitteet on kiinnitetty asianmukaisesti. 11 Varmista ennen käyttöä, että käyttämäsi vaihtotyökalu vastaa tämän sähkötyökalun teknisiä vaatimuksia ja on kiinnitetty asianmukaisesti. 12 Käytä mukana tullutta sahanterää vain puun sahaukseen, ei koskaan metallien työstämiseen. 13 Sahalla ei koskaan saa leikata muita kuin mainittuja materiaaleja. 14 Varmista ennen sahausta , että laite on turvallinen.136 FI Huomio: Lasersäteilyä Älä katso säteeseen Laserluokka 2 Suojaa itsesi ja ympäristösi sopivilla turvatoimen- piteillä onnettomuusvaaroilta!

• Älä katso suojaamattomilla silmillä suoraan lasersäteeseen.

• Älä koskaan katso suoraan säteenkulkuun.

• Älä koskaan suuntaa lasersädettä heijastaviin pintoihin, ihmisiin tai eläimiin. Myös vähätehoinen lasersäde voi vahingoittaa silmiä.

• Varo - mikäli menettelytapa poikkeaa tässä kuvatusta, voi se johtaa vaaralliseen säteilyaltistukseen.

• Älä koskaan avaa lasermoduulia. Voit altistua odottamatta säteilylle.

• Kun katkaisusahaa ei pidempään aikaan käytetä, on paristot poistettava.

• Laserin tilalle ei saa vaihtaa toisentyyppistä laseria.

• Laserin saa korjata vain laserin valmistaja tai sen valtuutettu edustaja. Turvallisuusohjeita paristojen käsittelystä 1 Varmista aina, että paristot asetetaan sisään navat oikeinpäin (+ ja –), mikä näkyy paristoista. 2 Älä oikosulje paristoja. 3 Älä lataa paristoja, joita ei ole tarkoitettu ladattavaksi. 4 Älä anna paristojen purkautua täysin tyhjiin! 5 Älä sekoita vanhoja ja uusia paristoja tai erityyppisiä tai eri valmistajien paristoja! Vaihda sarjan kaikki paristot yhtä aikaa. 6 Poista kuluneet paristot heti laitteesta ja hävitä ne asianmukaisesti! 7 Älä kuumenna paristoja! 8 Älä hitsaa tai juota suoraan paristoihin! 9 Älä pura paristoja! 10 Älä vääntele paristoja! 11 Älä heitä paristoja tuleen! 12 Säilytä paristoja lasten ulottumattomissa. 13 Älä anna lasten vaihtaa paristoja ilman valvontaa! 14 Älä säilytä paristoja tulen, liesien tai muiden lämmönlähteiden lähellä. Älä aseta paristoja suoraan auringonvaloon, äläkä käytä tai säilytä niitä kuumalla ilmalla ajoneuvoissa. 15 Säilytä käyttämättömiä paristoja alkuperäispakkauksessa ja pidä ne kaukana metalliesineistä. Älä sekoita pakkauksesta purettuja paristoja keskenään äläkä heitä niitä samaan kasaan! Se voi johtaa pariston oikosulkuun ja siten vahinkoihin, palohaavoihin tai jopa tulipaloon. 16 Poista paristot laitteesta, jos laitetta ei käytetä pidempään aikaan, paitsi jos laite on tarkoitettu hätätapauksiin! 17 Paristoihin, jotka ovat vuotaneet, EI SAA KOSKAAN koskea ilman asianmukaista suojaa. Jos vuotanut neste joutuu kosketuksiin ihon kanssa, on ihon tämä alue huuhdeltava heti juoksevan veden alla. Pidä ehdottomasti huoli siitä, etteivät silmät tai iho joudu kosketuksiin nesteen kanssa. Jos näin on kuitenkin käynyt, hakeudu välittömästi lääkärin hoitoon. 18 Puhdista paristojen kosketinpinta sekä laitteessa olevat vastakoskettimet, ennen kuin asetat paristot paikalleen.

Vaihtovirtamoottori 230 - 240 V ~ 50Hz Teho 1700 Watt Käyttötapa S6 20% 5Min.* Tyhjäkäyntinopeus n

Hampaiden lukumäärä 48 Kääntöalue -45° / 0°/ +45° Jiirileikkaus 0° bis 45° vasem- malle Sahausleveys kun 90° 305 x 90 mm Sahausleveys kun 45° 215 x 90 mm Sahausleveys kun 2 x 45° (kaksoisjiirileikkaus) 215 x 47 mm Suojaluokka II Paino 15,5 kg Laserluokka 2 Laserin aallonpituus 650 nm Laserin teho ≤ 1 mW Lasermoduulin virransyöttö 3 x LR44 nappipa- risto

• Käyttötapa S6, keskeytymätön toistuva käyttö. Käyttö koostuu käynnistysajasta, jatkuvakuormit- teisesta ajasta sekä tyhjäkäyntiajasta. Käyntiaika on 5 minuuttia, suhteellinen käynnistysaika on 20 % käyntiajasta. Työstettävän kappaleen on oltava korkeudeltaan vähintään 3 mm ja leveydeltään 10 mm. Varmista, että työkappale on aina kiinnitetty kiinnitinlaitteella. Melu ja tärinä Melu- ja tärinäarvot mitattiin standardin EN 61029 mukaan. Äänenpainetaso L

3 dB137FI Käytä kuulosuojaimia. Melu voi aiheuttaa kuulovaurion. Värähtelyn kokonaisarvot (kolmen suunnan vektorisumma) mitattu standardin EN 61029 mukaan. Jäljellä olevat vaarat Sähkötyökalu on valmistettu tekniikan nykyisen tason ja tunnustettujen turvateknisten sääntöjen mukaan. Siitä huolimatta työskenneltäessä voi esiintyä yksittäisiä vaaratekijöitä.

• Terveyden vaarantuminen sähkövirrasta käytettäessä epäasianmukaisia sähköliitosjohtoja.

• Kaikista varotoimenpiteistä huolimatta voi lisäksi esiintyä odottamattomia vaaratekijöitä.

• Jäljellä olevia vaaroja voidaan minimoida, kun otetaan huomioon ”Turvallisuusohjeet” ja ”Määräystenmukainen käyttö” sekä käyttöohje kokonaisuudessaan.

• Älä kuormita konetta tarpeettomasti: liian voimakas painaminen sahattaessa vahingoittaa nopeasti sahanterää, mikä johtaa koneen tehon ja leikkaustarkkuuden vähenemiseen työstössä.

• Käytä aina kiinnittimiä leikatessasi muovimateriaalia: sahattavat osat on aina kiinnitettävä kiinnittimien väliin.

• Vältä koneen tahatonta käynnistymistä: käyttöpainiketta ei saa painaa, kun pistoke viedään pistorasiaan.

• Käytä työkalua, jota suositellaan tässä ohjekirjassa. Näin katkaisusahasi tuottaa parhaan mahdollisen tehon.

• Pidä kätesi kaukana työalueesta, kun kone on käynnissä.

• Ennen kuin teet säätö- tai huoltotöitä, päästä käynnistyspainikkeesta ja irrota virtapistoke.

7. Ennen käyttöönottoa

• Kone on sijoitettava tukevasti, eli se kiinnitetään ruuveilla verstaspenkin, alustan tai vastaavan päälle.

• Ennen käyttöönottoa on kaikkien suojuksien ja turvalaitteiden oltava asianmukaisesti asennettuina.

• Sahanterän on voitava pyöriä vapaasti.

• Ota jo käsitellyssä puussa huomioon siinä olevat esineet, kuten esim. naulat tai ruuvit.

• Ennen kuin painat päälle-/poiskytkintä, varmista että sahanterä on asennettu oikein ja että liikkuvat osat pääsevät liikkumaan vapaasti.

• Varmista ennen koneen liittämistä, että tyyppikilvessä olevat tiedot vastaavat sähköverkon tietoja.

8. Kokoaminen ja käyttö

8.1 Sahan kokoaminen (kuvat 1 - 6)

• Säädä pyörivä pöytä (16), paina lukituskahva (13) alas ja vedä alempi pidätysasennon vipu (12) etusormella ylöspäin.

• Käännä pyörivä pöytä (16) osoittimen (14) avulla haluttuun kulmaan asteikon (15) mukaan ja kiinnitä lukituskahvalla (13).

• Painamalla sahaosaa (5) alas ja vapauttamalla moottorin tuen lukituspultti (24) lasketaan saha ala-asentoon.

• Käännä sahaosa (5) ylös kunnes vapautusvipu (3) napsahtaa paikalleen.

• Puristuslaite (8) voidaan kiinnittää sekä sahauspöydän (17) oikealle että vasemmalle puolelle. Aseta puristuslaite (8) pysäytinkiskon (18) takapuolella olevaan reikään ja kiinnitä ruuvi.

• Sahauspöytään (17) kiinnitettyjen työkappaleen kannattimien (9) (kuten esitetty kuvissa 6a,b,c) avulla voidaan kappale ajaa täysin läpi. Akselien lukitusjouset estävät tahattoman poisliukumisen. Kiinnitä kannatin ruuvilla (10) haluttuun kohtaan.

• Sahaosa (5) voidaan kallistaa enintään 45° kulmaan vasemmalle löysäämällä lukitusmutteri (22).

8.2 Läpisahauksen rajoittimen hienosäätö 90°

• Kulmarajoitin (a) ei sisälly.

• Laske sahaosa (5) alas ja kiinnitä se lukituspultilla (24).

• Löysää lukitusvipu (22).

• Säädä kulmarajoitin (a) terän (7) ja pyörivän pöydän (16) välillä.

• Löysää lukitusmutteri (d). Säädä säätöruuvia (30) kunnes terän (7) ja pöydän (16) välinen kulma on 90°.

• Kiristä lukitusmutteri (d) kun asetus on valmis.

• Lopuksi tarkista asento laitteen kulma-asteikolta.. Tarvittaessa aseta osoitin (20) 0° -asentoon kulma- asteikolla (19) käyttäen Philips-ruuvitalttaa ja kiristä kiinnitysruuvi.

8.3 Läpisahauksen rajoittimen hienosäätö 45°

(kuvat 3,5,18) Kulmarajoitin (a) ei sisälly.

• Laske sahaosa (5) alas ja kiinnitä se lukituspultilla (24).

• Kiinnitä sahauspöytä (16) 0° -asentoon.

• Sahaosa (5) voidaan kallistaa enintään 45° kulmaan vasemmalle löysäämällä lukitusmutteri (22).

• Säädä kulmarajoitin (a) terän (7) ja pyörivän pöydän (16) välillä.

• Löysää lukitusmutteri (c). Säädä säätöruuvia (31) kunnes terän (7) ja pöydän (16) välinen kulma on 45°.

• Kiristä lukitusmutteri (c) kun asetus on valmis.

8.4 Läpisahaus 90° ja sahauspöytä 0° (kuvat

1,2,6,7) Leikkausleveyteen n. 100 mm asti voidaan sahan liukumistoiminto lukita taka-asentoon lukitusruuvilla (23). Tässä asennossa konetta voidaan käyttää katkaisuun. Jos leikkuuleveys on yli 100 mm on varmistettava, että lukitusruuvi (23) on auki ja sahaosa on liikutettavissa. HUOMIO! Liikkuva pysäytinkisko (28) on 90° sahausta varten kiinnitettävä sisäasentoon.138 FI

• Avaa lukitusruuvi (29) pysäytinkiskon (28) alta ja työnnä kisko (28) sisäänpäin.

• Liukuva pysäytinkisko (28) on lukittava sisimpään asentoon niin, että etäisyys kiskon (28) ja terän (7) välillä on enintään 5 mm.

• Ennen sahausta tarkista että rajoitinkiskon (28) ja terän (7) välillä ei ole törmäysvaaraa.

• Kiristä lukitusruuvi (29).

• Nosta sahaosa (5) yläasentoon.

• Työnnä sahaosa (5) taakse kahvasta (1) ja kiinnitä tarvittaessa tähän asentoon (riippuu leikkauksen leveydestä).

• Aseta sahattava kääntöpöydälle (16) vasten kiskoa (18).

• Aseta materiaalin kiinnityslaite (8) paikalleen sahapöydällä (17), jotta sahattava materiaali ei liiku leikkauksen aikana.

• Vapauta sahaosa (5) painamalla vapautusvipua (3).

• Käynnistä moottori kytkimellä (2).

• Kiinteä kaapeliohjain (23):

• Paina sahaosaa (5) kahvalla (1) tasaisesti ja kevyesti alaspäin, kunnes terä (7) leikkaa työkappaleen.

• Ei-kiinteä kaapeliohjain (23):

• Vedä sahaosa (5) eteen. Laske kahva (1) tasaisesti ja kevyesti painaen. Liu‘uta sahaosaa (5) hitaasti ja tasaisesti taaksepäin kunnes terä (7) on leikannut työkappaleen kokonaan läpi. Päästä sahaosa takaisin lepoasentoon ja vapauta kytkin (2). Huomio! Palautusjousi nostaa koneen automaattisesti ylös. Kahva (1) ei vapauta leikkuupäätä, vaan se liikkuu hitaasti ylös pienellä vastapaineella.

8.5 Läpisahaus 90° ja sahauspöytä 0° (kuvat 1,6,7)

Vastekulma ei sisälly toimituksee. Pysäytyspalkilla voidaan katkaisusahalla tehdä viistotus 0°-45° vasemmalle ja oikealle. Huomio! Liikkuva pysäytinkisko (28) on 90° sahausta varten kiinnitettävä sisäasentoon.

• Avaa lukitusruuvi (29) pysäytinkiskon (28) alta ja työnnä kisko (28) sisäänpäin.

• Liukuva pysäytinkisko (28) on lukittava sisimpään asentoon niin, että etäisyys kiskon (28) ja terän (7) välillä on enintään 5 mm.

• Ennen sahausta tarkista että rajoitinkiskon (28) ja terän (7) välillä ei ole törmäysvaaraa.

• Kiristä lukitusruuvi (29).

• Säädä pyörivä pöytä (16), paina lukituskahva (13) alas ja vedä alempi pidätysasennon vipu (12) etusormella ylöspäin.

• Lukituskahvan (13) avulla säädä pyörivä pöytä (16) haluttuun kulmaan. Käännä pyörivä pöytä (16) osoittimen (14) avulla haluttuun kulmaan asteikon (15) mukaan ja kiinnitä lukituskahvalla (17).

• Kiinnitä sahapöydän (16) kallistus asettamalla lukituskahva (13) takaisin ylös.

• Leikkaus kuten kohdassa 8.3. on kuvattu.

8.6 Jiirisahaus 0°- 45° ja sahauspöytä 0°

(kuvat 1,2, 6,8) Katkaisusahalla voidaan tehdä työpinnalla viistotus 0°-45° vasemmalle. Huomio! Liikkuva pysäytinkisko (28) on jiirisahausta (kalteva sahauspää) varten kiinnitettävä uloimpaan asentoon.

• Avaa lukitusruuvi (29) pysäytinkiskon (28) alta ja työnnä kisko (28) ulospäin.

• Liukuva pysäytinkisko (28) on lukittava sisimpään asentoon niin, että etäisyys kiskon (28) ja terän (7) välillä on vähintään 5 mm.

• Ennen sahausta tarkista että rajoitinkiskon (28) ja terän (7) välillä ei ole törmäysvaaraa.

• Kiristä lukitusruuvi (29).

• Nosta sahaosa (5) yläasentoon.

• Kiinnitä sahauspöytä (16) 0° -asentoon.

• Löysää ruuvi (22) ja kallista kahvalla (1) sahaosa (5) vasemmalle, kunnes osoitin (20) osoittaa haluttua kulmaa asteikolla (19).

• Kiristä lukitusruuvi (22).

• Leikkaus kuten kohdassa 8.3. on kuvattu.

8.7 Jiirisahaus 0°- 45° ja sahauspöytä 0°- 45°

(kuvat 1,2,6,9) Katkaisusahalla voidaan tehdä viistosahaus vasemmalle 0°-45° työtason asennolla, kun pysäytyspalkki on asetettu (jiirisahaus). Huomio! Liikkuva pysäytinkisko (28) on jiirisahausta (kalteva sahauspää) varten kiinnitettävä uloimpaan asentoon.

• Avaa lukitusruuvi (29) pysäytinkiskon (28) alta ja työnnä kisko (28) ulospäin.

• Liukuva pysäytinkisko (28) on lukittava sisimpään asentoon niin, että etäisyys kiskon (28) ja terän (7) välillä on vähintään 5 mm.

• Ennen sahausta tarkista että rajoitinkiskon (28) ja terän (7) välillä ei ole törmäysvaaraa.

• Kiristä lukitusruuvi (29).

• Nosta sahaosa (5) yläasentoon.

• Säädä pyörivä pöytä (16), paina lukituskahva (13) alas ja vedä alempi pidätysasennon vipu (12) etusormella ylöspäin.

• Lukituskahvan (13) avulla säädä pyörivä pöytä (16) haluttuun kulmaan (katso myös kohta 8.4.).

• Kiinnitä sahapöydän (16) kallistus asettamalla lukituskahva (13) takaisin ylös.

• Löysää lukitusvipu (22).

• Lukituskahvan (1) avulla säädä pyörivä pöytä (5) haluttuun kulmaan (katso myös kohta 8.6).

• Kiristä lukitusruuvi (22).

• Leikkaus kuten kohdassa 8.3. on kuvattu.

8.8 Sahaussyvyys (kuva 3)

• Sahaussyvyyttä voidaan säätää portaattomasti ruuvin (26) avulla. Tätä varten löysää sormiruuvi (26). Aseta haluttu leikkaussyvyys säätämällä ruuvi (26) haluttuun kohtaan. Kiristä sitten ruuvi (26).

• Tarkista asetus koesahauksella.139FI

8.9 Purunkeräyssäkki (kuva 2)

Saha on varustettu lastuille ja purulle tarkoitetulla purunkeräyssäkillä (21). Paina pölypussin metalliset rengassiivekkeet yhteen ja aseta se moottorialueen poistoaukkoon. Purunkeräyssäkki (21) voidaan tyhjentää alapuolella olevan vetoketjun kautta.

8.10 Sahanterän vaihtaminen (kuva 11-15)

Irrota virtapistoke! Huomio! Käytä sahanterän vaihdossa suojahansikkaita! Loukkaantumisvaara!

• Purista jousta (41) molemmista päistä poistaaksesi pultti.

• Irrota ruuvi ohjauskiinnittimestä (40).

• Paina akselia (4) lujasti ja kierrä laipan pulttia (32) hitaasti myötäpäivään Yksi kierros lukitsee sahan akselin (4).

• Nyt löysää laipan ruuvi (32) myötäpäivään käyttäen vähän enemmän voimaa.

• Pyöritä laipan pultti (32) kokonaan ulos ja ota ulompi laippa (33) pois.

• Paina salpaa (3) takaisin teräsuojukseen (6) ja vedä terä (7) ulos alkaen sisälaipasta (39).

• Puhdista laipan pultti (32), ulompi laippa (33) ja sisälaippa (39) varovasti.

• Asenna uusi terä (7) päinvastaisessa järjestyksessä ja kiristä se.

• Aseta ohjainkahvasta (40) pultti takaisin ja kiinnitä jousi (41).

• Huomio! Tämä tarkoittaa että sahanterän (7) hampaiden kaltevuus on oltava samoin kuin kotelon nuolilla.

• Ennen kuin jatkat tarkista suojien toiminta.

• Huomio! Tarkista jokaisen teränvaihdon yhteydessä että terä (7) on suorassa ja että se ei osu sahauspöytään (11) sahattaessa 45° kulmassa.

• Huomio! Terän (7) asennus ja kohdistus täytyy olla tehty asianmukaisesti.

8.11 Laserin käyttö (kuva 16-17)

• Kytkeminen päälle: Aseta laserin (35) päälle-/poiskytkin asentoon „1“. Työstettävään työkappaleeseen kohdistetaan laserviiva, joka osoittaa leikkauksen tarkan ohjauksen.

• Kytkeminen pois: Aseta laserin (35) päälle-/ poiskytkin asentoon „0“.

• Paristojen vaihto: Kytke laser (33) pois päältä. Poista paristolokeron kansi (37). Poista paristot ja vaihda niiden tilalle uudet (3 x LR44). Paristoja asettaessasi varmista, että navat tulevat oikeinpäin. Sulje paristolokero (36) jälleen.

8.12 Pyörimisnopeuden muuttaminen (kuva 2)

Sahassa on 2 pyörimisnopeutta: langsam schnell vitesse lente vitesse rapide slow fast Pomalu rychle Pomalý rýchly Počasnega hitrega lassú gyors бавно бързо Nopea hidas

• Käyttääksesi sahaa nopeudella 3200 kierr/min. (metalli), aseta kytkin (42) asentoon I. nopeastihitaasti
• Käyttääksesi sahaa nopeudella 4500 kierr/min. (puu), aseta kytkin (42) asentoon II.

• Lukita levysoitin (16), lukituskahvaa on oltava yläasennossa.

• Paina avausvipua (3), paina koneenpää (5) alas ja lukitse lukkopultilla (24). Saha on nyt lukittu ala- asentoon.

• Kiinnitä sahan vetotoiminto veto-ohjauksen (23) kiinnitysruuvilla takimmaiseen asentoon.

• Kanna konetta kiinteästä sahapöydästä (17).

• Toimi koneen uudessa sijoituksessa kuten kohdassa 7.1 on kuvattu.

m Varoitus! Irrota virtapistoke aina ennen säätötöitä, kunnostusta ja korjausta! Yleiset huoltotoimenpiteet Pyyhi aika ajoin lastut ja pöly liinalla koneesta pois. Työkalun käyttöiän pidentämiseksi voitele pyörivät osat kerran kuukaudessa öljyllä. Älä voitele öljyä moottoriin. Älä käytä muoviosien puhdistukseen syövyttäviä aineita. Harjojen tarkastus Tarkasta hiiliharjat uudesta koneesta ensimmäisten 50 käyttötunnin jälkeen tai kun koneeseen on asennettu uudet harjat. Ensimmäisen tarkastuksen jälkeen tarkasta aina 10 käyttötunnin välein. Kun hiiliaine on kulunut 6 mm pituuteen tai kun jouset tai sivuvirtalanka ovat kärähtäneet tai vaurioituneet, on molemmat harjat vaihdettava. Jos harjat irrotuksen jälkeen näyttävät käyttökelpoisilta, voidaan ne asentaa takaisin. Asiakaspalvelutiedot Huomaa, että seuraaviin tämän tuotteen osiin kohdis- tuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina. Kuluvat osat*: Hiiliharja, sahanterä, akku, pöytäliinat, sahanpussi, v-hihnat

• ei välttämättä kuulu toimitukseen!

Säilytä laitetta ja sen lisätarvikkeita pimeässä, kuivassa ja jäätymättömässä paikassa, jonne lapsilla ei ole pääsyä. Optimaalinen varastointilämpötila on 5 - 30˚C. Säilytä sähkötyökalua sen alkuperäisesä pakkauksessa. Peitä sähkötyökalu suojataksesi sen pölyltä ja kosteudelta. Säilytä käyttöohje sähkötyökalun yhteydessä.140 FI Epäasianmukaisella vanhojen laitteiden käsittelyllä saattaa olla negatiivisia vaikutuksia ympäristölle ja ihmisten terveydelle sähkö- ja elektroniikkalaitteiden usein sisältämien mahdollisten vaarallisten aineiden vuoksi. Lisäksi tuotteen asianmukainen hävitys edes- auttaa luonnollisten resurssien tehokasta hyödyntä- mistä. Tietoja vanhojen laitteiden keräyspisteistä saat kuntasi hallinnosta, julkisoikeudellisesta jäte- huollosta, valtuutetusta sähkö- ja elektroniikkalait- teiden hävityspisteestä tai jätelaitokselta. Paristot ja akut eivät kuulu kotitalousjätteisiin! Kuluttajana olet lain mukaan velvoitettu vie- mään kaikki paristot ja akut sisältävät ne hai- tallisia aineita* tai eivät, kuntasi/kaupungi- nosasi keräyspisteeseen tai luovuttamaan ne kauppaan, jotta ne voidaan hävittää ympäristöturval- lisesti. *merkintä: Cd = kadmium, Hg = elohopea, Pb = lyijy

• Poista paristot laserista, ennen kuin hävität lait- teen ja paristot.

Asennettu sähkömoottori on liitetty käyttövalmiiksi. Liitäntä vastaa asiaankuuluvia VDE- ja DIN-määräyksiä. Asiakkaan tekemän virtaliitännän sekä käytetyn jatkojohdon täytyy vastata näitä määräyksiä. Viallinen sähköliitosjohto Sähkön liitosjohtoihin syntyy usein eristysvaurioita. Syynä siihen voi olla:

• Painalluskohdat, kun liitosjohdot viedään ikkunan tai ovenraon läpi.

• Taittumiskohdat, kun liitosjohto kiinnitetään tai ohjataan epäasianmukaisesti.

• Leikkaantumiskohdat, kun liitosjohdon yli ajetaan.

• Eristysvauriot vedettäessä johto seinäpistorasiasta.

• Eristeen vanhenemisesta johtuvat halkeamat. Tällaisia viallisia sähköliitosjohtoja ei saa käyttää, sillä ne ovat eristysvaurioiden takia hengenvaarallisia. Tarkasta sähkön liitosjohdot säännöllisesti vaurioiden varalta. Varmista, että liitosjohto ei tarkastuksen aikana ole kiinni virtaverkossa. Sähkön liitosjohtojen on vastattava asiaankuuluvia VDE- ja DIN-määräyksiä. Käytä vain liitosjohtoja, joissa on merkintä H 07 RN. Tyyppimerkintä on pakollinen liitosjohdossa. Vaihtovirtamoottori

• Verkkojännitteen on oltava 230 V~ .

• Jatkojohtojen, joiden pituus on alle 25 m, läpimitan on oltava 1,5 neliömillimetriä. Sähkövarusteiden liitännän ja korjaukset saa tehdä vain sähköasentaja. Ilmoita kyselyissä seuraavat tiedot:

• koneen tyyppikilven tiedot

• moottorin tyyppikilven tiedot

13. Hävittäminen ja kierrätys

Laite on pakkauksessa kuljetusvaurioiden ehkäisemiseksi. Tämä pakkaus on raaka-ainetta ja siten uudelleen käytettävissä tai se voidaan viedä kierrätykseen. Laite ja sen lisätarvikkeet koostuvat eri materiaaleista, kuten esim. metallista ja muovista. Vie vialliset rakenneosat erikoisjätteen keräykseen. Kysy lisätietoja alan erikoisliikkeestä tai kunnanvirastosta! Vanhat laitteet eivät kuuluu kotitalousjätteeseen! Tämä symboli osoittaa, ettei tuotetta saa hä- vittää kotitalousjätteen seassa sähkö- ja elekt- roniikkalaitteiden hävittämistä koskevan direk- tiivin (2012/19/EU) ja kansallisten lakien mukaisesti. Tuote on toimitettava asianmukaiseen keräyspisteeseen. Tämä voi tapahtua palauttamalla tuote ostettaessa vastaava tuote tai toimittamalla tuote valtuutettuun keräyspisteeseen sähkö- ja elekt- roniikkalaitteiden jälleenkäsittelyä varten.141FI

14. Häiriöiden poistaminen

Häiriö Mahdollinen syy Poistaminen Moottori ei toimi Moottori, kaapeli tai pistoke viallinen, sulak- keet palaneet Vie kone ammattikorjaajan tarkastettavaksi. Älä koskaan yritä itse korjata moottoria. Vaara! Tarkasta sulakkeet ja tarvittaessa vaihda ne Moottori käynnistyy hitaasti eikä saavuta käyttönopeutta. Jännite liian alhainen, käämit vaurioituneet, kondensaattori kärähtänyt Anna sähkölaitoksen tarkastaa jännite. Vie moottori ammattikorjaajan tarkastettavaksi. Vaihdatuta kondensaattori ammattikorjaajalla Moottori pitää kovaa ääntä Käämit vaurioituneet, moottori viallinen Vie moottori ammattikorjaajan tarkastettavaksi Moottori ei saavuta täyttä tehoa. Verkkolaitteen virtapiirit ylikuormittuneet (valot, muut moottorit, jne.) Älä käytä muita laitteita tai moottoreita samassa virtapiirissä Moottori ylikuumenee helposti. Moottorin ylikuormitus, moottorin riittämätön jäähdytys Estä moottorin ylikuormittuminen sahauksessa, poista pöly moottorista, jotta moottorin hyvä jäähdytys on varmistettu Vähentynyt leikkauste- ho sahauksessa Sahanterä liian pieni (liian usein hiottu) Säädä saha-aggregaatin päätevaste uudelleen Leikkausjälki on karkea tai aaltomainen Sahanterä tylsä, hammasmuoto soveltuma- ton materiaalin paksuuteen Teroita sahanterä tai käytä sopivaa sahanterää Työkappale repeää tai rikkoutuu palasiksi Leikkauspaine liian suuri tai sahanterä ei sovellu kyseiseen käyttöön Käytä sopivaa sahanterää142 BE-VLG Inhoudsopgave: Pagina:

3. Lahtilukustushoob

• Puhastage äärikpolt (32), välisäärik (33) ja siseää- rik (39) hoolikalt.
