NAUDOJIMO INSTRUKCIJA HM100MP SCHEPPACH

Dvirankis skersinio ir įstrižinio pjaustymo pjūklas Vertimas originali naudojimo instrukcija 191-202

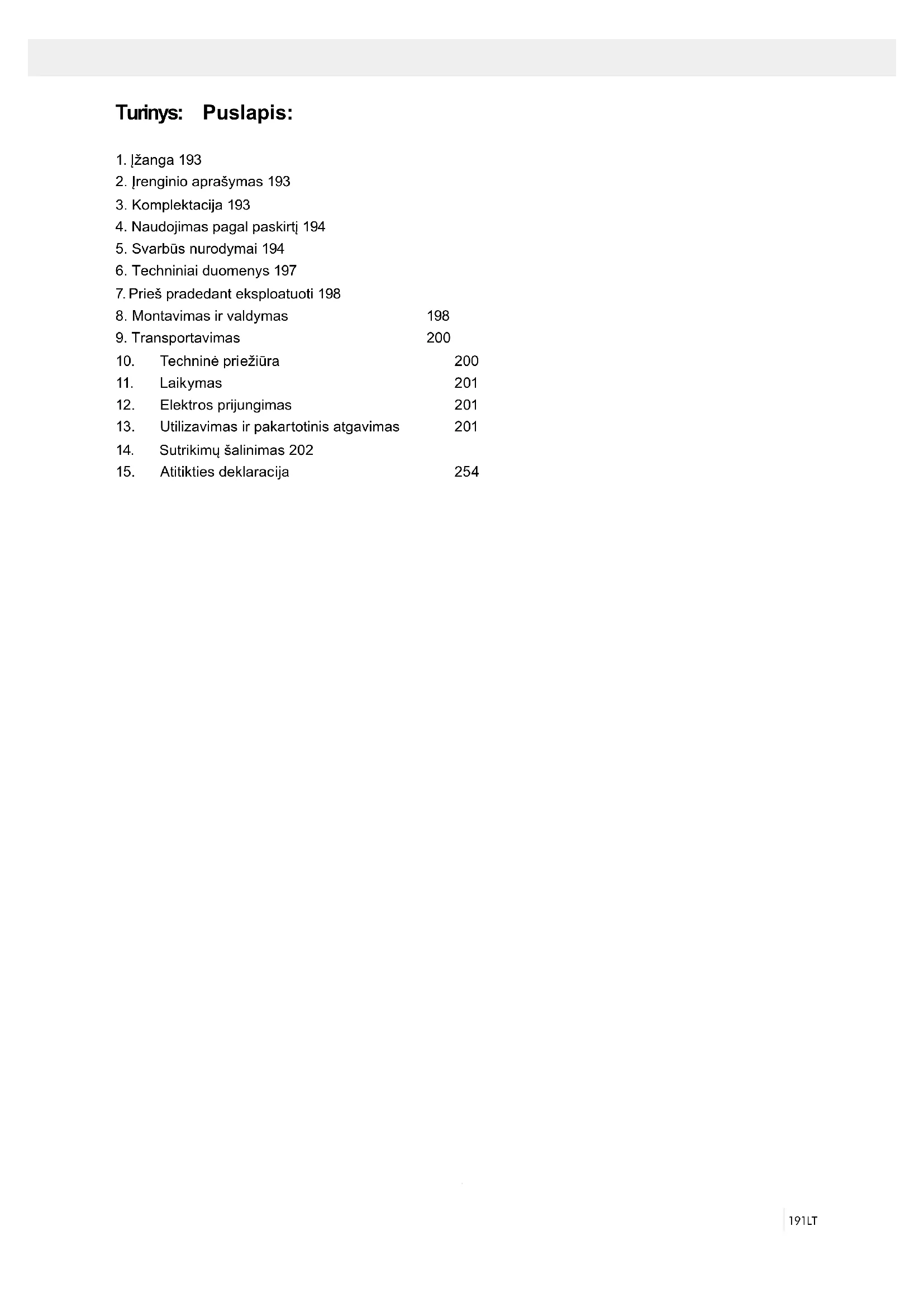

2. Įrenginio aprašymas 193

3. Komplektacija 193

4. Naudojimas pagal paskirtį 194

5. Svarbūs nurodymai 194

6. Techniniai duomenys 197

7. Prieš pradedant eksploatuoti 198

8. Montavimas ir valdymas 198

9. Transportavimas 200

10. Techninė priežiūra 200

13. Utilizavimas ir pakartotinis atgavimas 201

14. Sutrikimų šalinimas 202

Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės!

Užsidėkite apsauginius akinius!

Dėmesio! Pavojus susižaloti! Nekiškite rankų į besisukančią pjūklo geležtę!

Dėmesio! Lazerio spinduliuotė!

Naudokite klausos apsaugą!

Susidarius dulkių, naudokite kvėpavimo apsaugą! Simbolių ant įrenginio aiškinimas193LT

6. Mobilioji pjūklo geležtės apsauga

10. Ruošinių atramos ksavimo varžtas

11. Stalo plokštės įdėklas

12. Fiksuotos padėties svirtis

18. Atraminis bėgelis

21. Skiedrų surinkimo maišas

22. Fiksavimo varžtas

23. Kreipiamosios ksavimo varžtas

24. Fiksavimo kaištis

28. Slankusis atraminis bėgelis

29. Slankiojo atraminio bėgelio ksavimo varžtas

30. Reguliavimo varžtas (90°)

31. Reguliavimo varžtas (45°)

36. Baterijų skyrius

37. Baterijų skyriaus dangtis

42. Sūkių skaičiaus keitimo jungiklis

a) 90° atraminis kampuotis (į komplektaciją neįeina) b) 45° atraminis kampuotis (į komplektaciją neįeina) c) Raktas su vidiniu šešiabriauniu, 6 mm

• Atidarykite pakuotę ir atsargiai išimkite įrenginį.

• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo ksatorius (jei yra).

• Patikrinkite, ar komplekte viskas yra.

• Patikrinkite įrenginį ir priedus, ar transportuojant jie nebuvo pažeisti.

• Jei įmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

GAMINTOJAS: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen GERBIAMAS KLIENTE, mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu. NURODYMAS Pagal galiojantį Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,

• nesilaikant naudojimo instrukcijos,

• naudojant ne pagal paskirtį,

• sugedus elektros įrangai, nesilaikant elektrai kelia- mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE0113. Atkreipkite dėmesį Prieš montuodami ir pradėdami eksploatuoti perskai- tykite visą naudojimo instrukcijos tekstą. Ši naudojimo instrukcija turi Jums palengvinti susi- pažinti su Jūsų elektros įrankiu ir jo naudojimo pagal paskirtį galimybėmis. Naudojimo instrukcijoje pateikiami nurodymai, kaip su elektros įrankiu dirbti saugiai, tinkamai ir ekono- miškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti elektrinio įrankio prastovos lai- kus bei padidinti patikimumą ir pailginti eksploata- vimo trukmę. Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis elektros įrankio eksploatavimui galiojančių taisyklių. Laikykite naudojimo instrukciją plastikiniame maiše- lyje, apsaugoję nuo purvo ir drėgmės prie elektros įrankio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis. Prie elek- tros įrankio leidžiama dirbti tik asmenims, instruk- tuotiems, kaip jį naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalaujamo am- žiaus cenzo. Be šioje naudojimo instrukcijoje pateiktų saugos nu- rodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis medžio apdirbimo mašinų eksploatavimui vi- suotinai pripažintų technikos taisyklių. Mes neatsakome už nelaimingus atsitikimus arba pa- žeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.194 LT Atkreipkite dėmesį į tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pra- moniniams tikslams. Mes neteikiama garantijos, kai prietaisas naudojamas komercinėse, amatininkų ar- ba pramoninėse įmonėse arba panašiems darbams.

5. Svarbūs nurodymai

Dėmesio! Naudojant elektrinius įrankius, norint ap- sisaugoti nuo elektros smūgio, pavojaus susižaloti ir gaisro pavojaus, būtina imtis pagrindinių saugos priemonių. Prieš naudodami šį elektrinį įrankį, per- skaitykite visus šiuos nurodymus ir laikykite saugos nurodymus saugioje vietoje. Palaikykite savo darbo zonoje tvarką. 1 Laikyti darbo vietą tvarkingą – Dėl netvarkos darbo zonoje gali įvykti nelaimingų atsitikimų. 2 Atsižvelkite į aplinkos poveikį. – Saugokite elektrinius įrankius nuo lietaus. – Nenaudokite elektrinių įrankių drėgnoje arba šlapioje aplinkoje. – Pasirūpinkite geru darbo zonos apšvietimu. – Nenaudokite elektrinių įrankių ten, kur kyla gais- ro arba sprogimo pavojus. 3 Apsisaugokite nuo elektros smūgio. – Stenkitės nesiliesti prie įžemintų dalių (pvz., vamzdžių, radiatorių, elektrinių viryklių, šaldy- mo aparatų). 4 Žiūrėkite, kad kiti asmenys laikytųsi atokiau. – Neleiskite kitiems asmenims, ypač vaikams, lies- tis prie elektrinio įrankio arba kabelio. Žiūrėkite, kad jie būtų toliau nuo darbo zonos. 5 Laikykite nenaudojamus elektrinius įrankius sau- gioje vietoje. – Nenaudojamus elektrinius įrankius reikėtų padėti į sausą, aukščiau esančią arba rakinamą vietą vaikams nepasiekiamoje vietoje. 6 Neperkraukite elektrinio įrankio. – Nurodytame galios diapazone dirbsite geriau ir saugiau. 7 Naudokite tinkamą elektrinį įrankį. – Sunkiems darbams nenaudokite mažos galios elektrinių įrankių. – Nenaudokite elektrinio įrankio nenumatytiems tikslams. Pavyzdžiui, nenaudokite rankinio dis- kinio pjūklo medžių šakoms arba pliauskoms pjauti. – Nenaudokite elektrinio įrankio malkoms pjauti. 8 Vilkėkite tinkamus drabužius. – Nevilkėkite plačių drabužių arba papuošalų, ku- riuos galėtų pagriebti judančios dalys. – Dirbant lakia rekomenduojama avėti neslidžiais batais. – Ant ilgų plaukų užsidėkite plaukų tinklelį. 9 Naudokite apsaugines priemones. – Užsidėkite apsauginius akinius. – Dirbdami dulkėse, užsidėkite kvėpavimo kaukę. DĖMESIO Įrenginys ir pakavimo medžiagos nėra vaikų žais- las! Vaikams su plastikiniais maišeliais, plėvelė- mis ir mažomis dalimis žaisti draudžiama! Pavo- jus praryti ir uždusti!

• Dvirankis skersinio ir įstrižinio pjaustymo pjūklas

• 2 x ruošinių atramos (9)

• Skiedrų surinkimo maišas (21)

• Raktas su vidiniu šešiabriauniu (c)

• 3 x LR44 miniatiūrinis maitinimo elementas

• Naudojimo instrukcija

4. Naudojimas pagal paskirtį

Dvirankis skersinio ir įstrižinio pjaustymo pjūklas skir- tas medienai, į medieną panašioms medžiagoms, plastikams ir spalvotiesiems metalams, išskyrus ma- gnį ir lydinius, kurių sudėtyje yra magnio, pjaustyti skersiniu būdu, atsižvelgiant į įrenginio dydį. Pjūklas neskirtas malkoms pjaustyti. Įrenginį leidžiama eksploatuoti tik pagal paskirtį. Bet koks kitoks naudojimas laikomas ne pagal paskirtį. Už dėl to patirtą žalą arba patirtus bet kokius su- žalojimus atsako naudotojas / operatorius, o ne ga- mintojas. Leidžiama naudoti tik įrenginiui tinkamas pjūklo ge- ležtes. Naudoti visų rūšių frikcinius nupjovimo diskus draudžiama. Naudojimo pagal paskirtį dalis taip pat yra saugos nu- rodymų, montavimo instrukcijos ir naudojimo instruk- cijoje pateiktų eksploatavimo nurodymų laikymasis. Asmenys, kurie įrenginį valdo ir atlieka jo techninę priežiūrą, turi būti su juo susipažinę ir informuoti apie galimus pavojus. Be to, būtina tiksliai laikytis galiojančių nelaimingų atsitikimų prevencijos taisyklių. Taip pat reikia laikytis kitų bendrųjų taisyklių iš darbo medicinos ir augumo technikos sričių. Atlikus įrenginio modikacijas, už su tuo susijusią ža- lą gamintojas neatsako. Nors ir naudojant pagal paskirtį, galimi tam tikri lieka- mosios rizikos veiksniai. Dėl įrenginio konstrukcijos ir struktūros galimi tokie punktai:

• pjūklo geležtės palietimas neuždengtoje pjūklo sri- tyje;

• rankų įkišimas į judančią pjūklo geležtę (įsipjovi- mas);

• ruošinių ir ruošinių dalių atšokimas;

• pjūklo geležtės lūžimas;

• pažeistų pjūklo geležtės kietmetalio dalių išsvie- dimas;

• klausos sutrikdymas nenaudojant reikalingos klau- sos apsaugos;

• sveikatai kenksminga medžio dulkių emisija nau- dojant uždarose patalpose.195LT 18 Naudokite ilginamąjį kabelį išorės sričiai. – Naudokite lauke tik tam skirtus ir atitinkamai pažymėtus ilginamuosius kabelius. – Kabelio būgną naudokite tik išvynioję. 19 Visada būkite atidūs. – Žiūrėkite, ką darote. Pradėkite dirbti apgalvotai. Nenaudokite elektrinio įrankio nesusikoncentra- vę. 20 Patikrinkite elektrinį įrankį, ar nėra galimų pažei- dimų. – Prieš tolesnį elektrinio įrankio naudojimą apsau- ginius įtaisus arba šiek tiek pažeistas dalis reikia kruopščiai patikrinti, ar jos nepriekaištingai ir pagal paskirtį veikia. – Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nepažeistos. Visos dalys turi būti tinkamai sumontuotos ir įvykdyti visas sąlygas, kad būtų užtikrintas nepriekaiš- tingas elektrinio prietaiso eksploatavimas. – Atidaryto judančio apsauginio gaubto negalima užksuoti. – Pažeistus apsauginius įtaisus ir dalis pagal pa- skirtį turi suremontuoti arba pakeisti pripažintos specializuotos dirbtuvės, jei naudojimo instruk- cijoje nenurodyta kitaip. – Pažeistus jungiklius reikia pakeisti klientų ap- tarnavimo tarnybos dirbtuvėse. – Nenaudokite netinkamų arba pažeistų jungia- mųjų laidų. – Nenaudokite elektrinių įrankių, kurių jungiklis neįsijungia arba neišsijungia. 21 DĖMESIO! – Būkite ypač atsargūs atlikdami dvigubus įstri- žinius pjūvius. 22 DĖMESIO! – Naudojant kitus įstatomus įrankius ir priedus, galima susižaloti. 23 Paveskite elektrinį įrankį suremontuoti kvalikuo- tam elektrikui. – Šis elektrinis įrankis atitinka tam tikras saugos nuostatas. Remontuoti leidžiama tik kvalikuo- tam elektrikui, naudojant originalias atsargines dalis. Kitais atvejais naudotojas gali patirti ne- laimingų atsitikimų.

PAPILDOMI SAUGOS NURODYMAI

1 Saugos priemonės – Įspėjimas! Nenaudokite pažeistų arba defor- muotų pjūklo geležčių. – Pakeiskite susidėvėjusį stalo įdėklą. – Naudokite gamintojo rekomenduojamas pjūklo geležtes, kurios atitinka EN 847-1. – Atkreipkite dėmesį į tai, kad būtų parinkta pjau- tinai medžiagai tinkama pjūklo geležtė. – Naudokite tik tinkamas asmenines apsaugines priemones. Jas sudaro: – klausos apsauga, skirta rizikai apkursti ma- žinti, – kvėpavimo apsauga, skirta rizikai įkvėpti pa- vojingų dulkių mažinti, 10 Kai apdirbate medieną, į medieną panašias me- džiagas arba plastikus, prijunkite dulkių išsiurbimo įtaisą. DĖMESIO! Apdirbant metalus, dulkių išsi- urbimo įtaisą prijungti draudžiama. Gaisro ir spro- gimo pavojus dėl karštų skiedrų arba kibirkščių! Apdirbdami metalus, taip pat pašalinkite skiedrų surinkimo maišą (21). – Jei dulkių išsiurbimo ir surinkimo įtaisų jungtys yra, įsitikinkite, kad jie yra prijungti ir tinkamai naudojami. – Eksploatuoti uždarose patalpose apdirbant me- dieną, į medieną panašias medžiagas ir plasti- kus leidžiama tik su tinkama išsiurbimo sistema. 11 Nenaudokite kabelio tam neskirtiems tikslams. – Nenaudokite kabelio, norėdami ištraukti kištuką iš kištukinio lizdo. Apsaugokite kabelį nuo karš- čio, alyvos ir aštrių briaunų. 12 Pritvirtinkite ruošinį. – Ruošiniui pritvirtinti naudokite veržiklius arba spaustuvus. Taip jis bus saugiau laikomas nei Jūsų ranka ir įrenginį bus galima valdyti abiem rankomis. – Ilgiems ruošiniams reikia papildomos atramos (stalo, stovų ir t. t.), kad įrenginys neapvirstų. – Visada spauskite ruošinį tvirtai prie darbinio paviršiaus ir atramos, kad ruošinys nejudėtų ir nepersisuktų. 13 Venkite nestandartinės kūno padėties. – Stovėkite stabiliai ir visada išlaikykite pusiaus- vyrą. – Venkite nepatogių rankų padėčių, kuriose staiga nuslydus viena arba abi rankos paliestų pjūklo geležtę. 14 Kruopščiai prižiūrėkite savo įrankius. – Pjovimo įrankiai turi būti aštrūs ir švarūs, kad būtų galima dirbti geriau ir saugiau. – Laikykitės tepimo ir įrankių keitimo nurodymų. – Reguliariai tikrinkite elektrinio įrankio prijungimo laidą ir, jei jis pažeistas, paveskite jį patikrinti pripažintam specialistui. – Reguliariai tikrinkite ilginamuosius laidus ir, jei jie pažeisti, juos pakeiskite. – Rankenos turi būti sausos, švarios ir ant jų ne- turi būti alyvos bei tepalo. 15 Ištraukite kištuką iš kištukinio lizdo. – Veikiant pjūklo geležtei, niekada nešalinkite atplaišų, skiedrų arba įstrigusių medžio dalių. – Kai nenaudojate elektrinio įrankio, prieš atlik- dami jo techninę priežiūrą ir keisdami įrankius, pvz., pjūklo geležtę, grąžtą, frezą. – Jei pjaunant pjūklo geležtė blokuojama dėl per di- delės pastūmos jėgos, išjunkite įrenginį ir atskir- kite jį nuo tinklo. Išimkite ruošinį ir įsitikinkite, kad pjūklo geležtė laisvai juda. Įjunkite įrenginį ir pjau- kite iš naujo su mažesne pastūmos jėga. 16 Nepalikite uždėtų įrankių raktų. – Prieš įjungdami patikrinkite, kad būtų pašalinti raktai ir nustatymo įrankiai. 17 Venkite neplanuoto paleidimo. – Įkišdami kištuką į kištukinį lizdą, įsitikinkite, kad jungiklis išjungtas.196 LT – Pjovimo proceso pabaigoje ilgus ruošinius užk- suokite, kad neapvirstų (pvz., prie stovo). Įspėjimas! Eksploatuojant šis elektrinis įrankis suda- ro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medici- ninius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduoja- me pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju. SAUGOS NURODYMAI, KAIP ELGTIS SU PJŪKLO

1 Įstatomus įrankius naudokite tik tada, jei mokate su jais elgtis. 2 Atsižvelkite į didžiausiąjį sūkių skaičių. Neviršykite ant įstatomo įrankio nurodyto didžiausiojo sūkių skaičiaus. Jei nurodyta, laikykitės sūkių skaičiaus intervalo. 3 Atkreipkite dėmesį į variklio ir pjūklo geležtės su- kimosi kryptį. 4 Nenaudokite įstatomų įrankių su įtrūkimais. Ne- naudokite įtrūkusių įstatomų įrankių. Remontuoti draudžiama. 5 Nuvalykite nuo tvirtinimo paviršių nešvarumus, tepalą, alyvą ir vandenį. 6 Diskinio pjūklo geležčių kiaurymėms mažinti nenaudokite neužksuotų mažinimo žiedų arba įvorių. 7 Atkreipkite dėmesį į tai, kad užksuotų mažinimo žiedų, skirtų įstatomam įrankiui užksuoti, būtų vienodo skersmens ir bent 1/3 pjūvio skersmens. 8 Įsitikinkite, kad užksuoti mažinimo žiedai būtų lygiagretūs vienas su kitu. 9 Naudokite įstatomus įrankius atsargiai. Geriau- siai juos laikykite specialioje originalioje pakuo- tėje arba specialiose talpyklose. Kad galėtumėte saugiai suimti ir dar labiau sumažintumėte riziką susižaloti, mūvėkite apsaugines pirštines. 10 Prieš naudodami įstatomus įrankius įsitikinkite, kad visi apsauginiai įtaisai tinkamai pritvirtinti. 11 Prieš naudodami įsitikinkite, kad Jūsų naudojamas įstatomas įrankis atitinka šiam elektriniam įrankiui keliamus reikalavimus ir yra tinkamai pritvirtintas. 12 Naudokite komplektacijoje esančią pjūklo geležtę tik medienai, į medieną panašioms medžiagoms, plastikams ir spalvotiesiems metalams (išsky- rus magnį ir lydinius, kurių sudėtyje yra magnio) pjaustyti. 13 Niekada nenaudokite pjūklo kitoms, o ne nurody- tosioms medžiagoms pjaustyti. 14 Atkreipkite dėmesį į tai, kad prieš pjaunant įren- ginys visada stovėtų stabiliai. – naudodami pjūklo geležtes ir neapdorotus ruošinius, mūvėkite pirštines. Pjūklo gelež- tes neškite, kas visada yra patogu, talpykloje. – Užsidėkite apsauginius akinius. Dėl dirbant susidarančių kibirkščių arba iš įrenginio pa- sišalinančių atplaišų, skiedrų arba dulkių, galima netekti regėjimo Pjaudami medieną, prijunkite elektrinį įrankį prie dulkių surinki- mo įtaiso. Dulkių sklidimui taip pat turi įta- kos apdirbtinos medžiagos rūšis ir tinkamas gaubtų / kreipiamųjų skydų / kreipiamųjų nustatymas. – Nenaudokite pjūklo geležčių iš gausiai legiruoto greitapjūvio plieno (HSS plieno). 2 Techninė priežiūra ir remontas – Atlikdami nustatymo ir techninės priežiūros dar- bus, ištraukite tinklo kištuką. – Triukšmą veikia įvairūs veiksniai, taip pat pjūklo geležčių savybes, pjūklo geležtės ir elektrinio įrenginio būklę. Jei įmanoma, naudokite pjūklo geležtes, kurios buvo sukonstruotos susidaran- čiam triukšmui mažinti, reguliariai atlikite elektri- nio įrankio ir įrankio antgalių techninę priežiūrą bei prireikus juos suremontuokite, kad suma- žintumėte triukšmą. – Aptikę elektrinio įrankio, apsauginių įtaisų arba įrankio antgalio gedimų, apie jas iš karto infor- muokite už saugą atsakingą asmenį. 3 Saugus darbasn – Naudokite tik pjūklo geležtes, kurių didžiausiasis sūkių skaičius yra ne mažesnis už maksima- lų suklio sūkių skaičių ir kurios tinka pjautinai medžiagai. – Įsitikinkite, kad pjūklo geležtė jokioje padėtyje nelies pasukamojo stalo, kai Jūs, ištraukę tin- klo kištuką, pjūklo geležtę ranka suksite 45° ir 90° padėtyse. Prireikus iš naujo sureguliuokite pjūklo galvutę. – Transportuodami elektrinį įrankį, naudokite tik transportavimo įtaisus. Niekada nenaudokite apsauginių įtaisų manipuliavimui arba trans- portavimui. – Atkreipkite dėmesį į tai, kad transportuojant apatinė pjūklo geležtės dalis būtų uždengta, pavyzdžiui apsauginiu įtaisu. – Atkreipkite dėmesį į tai, kad naudotumėte tokius skečiamuosius diskus ir suklio žiedus, kurie tin- kami naudoti gamintojo nurodytam tikslui. – Grindys aplink įrenginį turi būti lygios, švarios ir ant jų neturi būti laisvų dalelių, pvz., skiedrų ir pjovimo likučių. – Darbinė padėtis visada šone nuo pjūklo gelež- tės. – Iš pjovimo srities nešalinkite pjovimo likučių arba kitų ruošinio dalių, kol įrenginys veikia ir pjovimo agregatas dar nėra rimties padėtyje. – Atkreipkite dėmesį į tai, kad įrenginys, jei įma- noma, visada būtų pritvirtintas prie darbastalio arba stalo.197LT 17 Išbėgusių baterijų NIEKADA nelieskite be atitin- kamos apsaugos. Išbėgusiam skysčiui patekus ant odos, odą šioje srityje reikėtų nuplauti po te- kančiu vandeniu. Bet kokiu atveju apsaugokite, kad skysčio nepatekt į akis ir burną. Tokiu atveju nedelsdami kreipkitės į gydytoją. 18 Prieš įdėdami baterijas, nuvalykite baterijų ir priešpriešinius kontaktus.

6. Techniniai duomenys

Kintamosios srovės variklis

Galia 2150 Watt Darbo režimas S6 20% 5 Min.* Tuščiosios eigos sūkių skaičius 3200 / 4500 min

Dantų skaičius 48 Posūkio sritis -45° / 0°/ +45° Įstrižinis pjūvis nuo 0° iki 45° į kairę Pjovimo plotis esant 90° 305 x 90 mm Pjovimo plotis esant 45° 215 x 90 mm Pjovimo plotis esant 2 x 45° (dvigubas įstrižinis pjūvis) 215 x 47 mm Apsaugos klasė II Svoris 15,5 kg Lazerių klasė 2 Lazerio bangų ilgis 650 nm Lazerio galia ≤ 1 mW Lazerio modulio elektros srovės tiekimo šaltinis 3 x LR44 minia- tiūrinis maitinimo elementas

• Darbo režimas S6, nepertraukiamas periodinis režimas. Režimą sudaro paleidimo laikas, laikas su nuolatine apkrova ir laikas tuščiąja eiga. Ciklo trukmė yra 5 min., santykinė įjungimo trukmė – 20 % ciklo trukmės. Ruošinio aukštis turi būti min. 3 mm, o plotis – 10 mm. Atkreipkite dėmesį į tai, kad ruošinys visada būtų pritvirtintas veržikliu. Triukšmas ir vibracija Triukšmo ir vibracijos vertės buvo nustatytos pagal EN 61029. Garso slėgio lygis L

3 dB Dėmesio: lazerio spinduliuotė Nežiūrėkite į spindulį 2 lazerių klasė Tinkamomis atsargumo priemonėmis apsaugoki- te save ir savo aplinką nuo nelaimingų atsitikimų pavojaus!

• Neapsaugota akimi tiesiogiai nežvelkite į lazerio spindulį.

• Niekada nežiūrėkite tiesiogiai į spindulių eigą.

• Nenukreipkite lazerio spindulio į atspindinčius pa- viršius ir asmenis arba gyvūnus. Net ir mažos ga- lios lazerio spindulys gali pažeisti akį.

• Atsargiai – kai atliekami kiti nei čia nurodytieji veiksmai, galima pavojinga spinduliuotės ekspo- zicija.

• Niekada neatidarinėkite lazerio modulio. Galima netikėta spinduliuotės ekspozicija.

• Kai skersinio pjaustymo pjūklas ilgesnį laiką nenau- dojamas, reikėtų išimti akumuliatorius.

• Nekeiskite lazerio kito tipo lazeriu.

• Lazerio remonto darbus leidžiama atlikti tik lazerio gamintojui arba įgaliotam atstovui. Saugos nurodymai, kaip elgtis su baterijomis 1 Visada atkreipkite dėmesį į tai, kad baterijos būtų įdedamos, laikantis tinkamo poliškumo (+ ir –), kaip nurodyta ant baterijų. 2 Baterijų trumpai nesujunkite. 3 Neįkraukite neįkraunamų baterijų. 4 Neįkraukite baterijų per daug. 5 Nemaišykite senų ir naujų bei skirtingo tipo arba skirtingų gamintojų baterijų! Visas vieno rinkinio baterijas pakeiskite tuo pačiu metu. 6 Išeikvotas baterijas nedelsdami išimkite iš įren- ginio ir tinkamai utilizuokite! 7 Nekaitinkite baterijų! 8 Tiesiogiai baterijų nevirinkite ir nelituokite! 9 Neardykite baterijų! 10 Nedeformuokite baterijų! 11 Nemeskite baterijų į ugnį! 12 Laikykite baterijas vaikams nepasiekiamoje vie- toje. 13 Neleiskite vaikams keisti baterijų be priežiūros! 14 Nelaikykite baterijų šalia ugnies, viryklių arba kitų šilumos šaltinių. Saugokite baterijas nuo tiesiogi- nių saulės spindulių, nenaudokite ir nelaikykite jų transporto priemonėse esant karštam orui. 15 Nenaudojamas baterijas laikykite originalioje pa- kuotėje ir toliau nuo metalinių daiktų. Nemaišykite išpakuotų baterijų ir jų nemėtykite! Taip gali įvykti trumpasis baterijos jungimas ir galimi pažeidimai, nudegimai arba net gali kilti gaisro pavojus. 16 Išimkite baterijas iš įrenginio, kai jo ilgesnį laiką nenaudojate, išskyrus avarinius atvejus!198 LT

• Pasukamąjį stalą (16) ir rodyklę (14) pasukite ties pageidaujamu skalės (15) kampo matmeniu ir už- ksuokite, pakeldami ksavimo rankeną (13).

• Šiek tiek spustelėjus įrenginio galvutę (5) žemyn ir tuo pačiu metu ištraukus ksavimo kaištį (24) iš variklio laikiklio, pjūklas atksuojamas iš apatinės padėties.

• Sukite įrenginio galvutę (5) į viršų, kol atblokavimo svirtis (3) užsiksuos.

• Veržiklį (8) galima tvirtinti prie stacionaraus pjūklo stalo (17) ir kairėje, ir dešinėje pusėse. Įkiškite ver- žiklį (8) į tam skirtą kiaurymę galinėje atraminio bė- gelio (18) pusėje ir užksuokite jį varžtu.

• Ruošinių atramas (9) pritvirtinkite prie stacionaraus pjūklo stalo (17), kaip parodyta 6a, b, c pav., ir iki galo prastumkite. Užksuokite ksavimo spyruoklių vijas, kad jos netikėtai neišslystų. Tada užksuokite varžtu (10) pageidaujamoje padėtyje.

• Atlaisvinus ksavimo varžtą (22), įrenginio galvutę (5) galima palenkti į kairę maks. 45°.

• Atraminis kampuotis (a) į komplektaciją neįeina.

• Nuleiskite įrenginio galvutę (5) žemyn ir užksuo- kite ksavimo kaiščiu (24).

• Atlaisvinkite ksavimo varžtą (22).

• Įstatykite atraminį kampuotį (a) tarp pjūklo geležtės (7) ir pasukamojo stalo (16).

• Atlaisvinkite antveržlę (d). Reguliavimo varžtą (30) sukite tol, kol kampas tarp pjūklo geležtės (7) ir pa- sukamojo stalo (16) bus 90°.

• Vėl priveržkite antveržlę (d), kad užksuotumėte nuostatą.

• Tada patikrinkite kampo rodmens padėtį. Jei rei- kia, rodyklę (20) atlaisvinkite kryžminiu atsuktuvu, nustatykite į kampų skalės (19) 0° padėtį ir vėl pri- veržkite ksavimo varžtą.

8.3 Tikslusis įstrižinio pjaustymo 45° atramos re-

guliavimas (1,3,5,19 pav.)

• Atraminis kampuotis (b) į komplektaciją neįei- na.

• Nuleiskite įrenginio galvutę (5) žemyn ir užksuo- kite ksavimo kaiščiu (24).

• Pasukamąjį stalą (16) užksuokite 0° padėtyje.

• Atlaisvinkite ksavimo varžtą (22) ir rankena (1) pa- lenkite įrenginio galvutę (5) į kairę, ties 45°.

• Įstatykite 45° atraminį kampuotį (b) tarp pjūklo ge- ležtės (7) ir pasukamojo stalo (16).

• Atlaisvinkite antveržlę (c). Reguliavimo varžtą (31) sukite tol, kol kampas tarp pjūklo geležtės (7) ir pasukamojo stalo (16) bus tiksliai 45°.

• Vėl priveržkite antveržlę (c), kad užksuotumėte nuostatą.

8.4 Skersinis pjūvis 90° ir pasukamasis stalas 0°

(1,2,6,7 pav.) Kai pjūvio plotis yra maždaug iki 100 mm, pjūklo tem- pimo funkciją ksavimo varžtu (23) galima užksuoti galinėje padėtyje. Šioje padėtyje įrenginį galima eks- ploatuoti skersinio pjaustymo režimu. Naudokite klausos apsaugą. Dėl triukšmo galima prarasti klausą. Bendrosios vi- bracijų spinduliuotės vertės (trijų krypčių vektorių su- ma) nustatytos pagal EN 61029. Liekamosios rizikos Elektrinis įrankis pagamintas pagal technikos lygį ir pripažintas saugumo technikos taisykles. Tačiau dirbant galima pavienė liekamoji rizika.

• Pavojus sveikatai dėl elektros srovės, naudojant netinkamus elektros prijungimo laidus.

• Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika.

• Liekamąją riziką galima sumažinti, jei bus laikoma- si saugos nurodymų ir įrenginys bus naudojamas pagal paskirtį bei bus atsižvelgta į visą naudojimo instrukciją.

• Neapkraukite įrenginio be reikalo: jei pjaunant bus per stipriai spaudžiama, bus greitai pažeista pjūklo geležtė. Taip apdirbant gali sumažėti įrenginio galia ir pjovimo tikslumas.

• Pjaustydami plastikinę medžiagą, visada naudokite spaustukus: dalis, kurias reikia pjauti, visada reikia užksuoti tarp spaustukų.

• Stenkitės nepaleisti įrenginio atsitiktinai: kištuką kišdami į kištukinį lizdą, nepaspauskite paleidimo mygtuko.

• Naudokite įrankį, kuris rekomenduojamas šiame žinyne. Taip Jūsų skersinio pjaustymo pjūklas pa- sieks optimalią galią.

• Kai įrenginys eksploatuojamas, laikykite savo ran- kas toliau nuo darbo zonos.

• Prieš atlikdami nustatymo arba techninės priežiū- ros darbus, atleiskite paleidimo mygtuką ir ištrau- kite tinklo kištuką.

7. Prieš pradedant eksploatuoti

• Įrenginį reikia pastatyti stabiliai, t. y. ant darbasta- lio, rėmo arba pan. Tam tikslui naudokite kiaury- mes, kurios yra įrenginio stove.

• Prieš pradedant eksploatuoti reikia tinkamai su- montuoti visus dangčius ir saugos įtaisus.

• Pjūklo geležtė turi laisvai suktis.

• Žiūrėkite, kad jau apdirbtoje medienoje nebūtų sve- timkūnių, pvz., vinių arba varžtų ir t. t.

• Prieš aktyvindami jungiklį, įsitikinkite, ar pjūklo ge- ležtė tinkamai sumontuota ir judančios dalys len- gvai juda.

• Prieš prijungdami įrenginį įsitikinkite, kad duomenys specikacijų lentelėje sutampa su tinklo duomenimis.

8. Montavimas ir valdymas

8.1 Pjūklo montavimas (1 - 6 pav.)

• Norėdami sureguliuoti pasukamąjį stalą (16), k- savimo rankeną (13) paspauskite žemyn ir apati- nę ksavimo padėties svirtį (12) rodomuoju pirštu patraukite į viršų.199LT

• Fiksavimo rankeną (13) paspauskite žemyn ir apa- tinę ksavimo padėties svirtį (12) rodomuoju pirštu patraukite į viršų.

• Fiksavimo rankena (13) nustatykite pasukamąjį stalą (16) ties pageidaujamu kampu. Pasukamojo stalo (16) rodyklė (14) turi sutapti su pageidauja- mu skalės (15) kampo matmeniu ant stacionaraus pjūklo stalo (17).

• Fiksavimo svirtį (13) vėl palenkite į viršų, kad užk- suotumėte pasukamąjį stalą (16).

• Pjaukite, kaip aprašyta 8.3 punkte.

8.6 Įstrižinis pjūvis 0°–45° ir pasukamasis stalas

(1,2,6,8 pav.) Skersinio pjaustymo pjūklu galima atlikti įstrižinius pjūvius į kairę 0°–45° į darbinį paviršių. Dėmesio! Slankųjį atraminį bėgelį (28) įstrižiniam pjū- viui (palenkus pjūklo galvutę) reikia užksuoti išori- nėje padėtyje.

• Atsukite slankiojo atraminio bėgelio (28) ksavimo varžtą (29) ir nustumkite slankųjį atraminį bėgelį (28) į išorę.

• Slankusis atraminis bėgelis (28) vidinėje padėtyje turi būti užksuotas taip, kad atstumas tarp atra- minio bėgelio (28) ir pjūklo geležtės (7) būtų min. 5 mm.

• Prieš pjaudami patikrinkite, kad atraminis bėgelis (28) ir pjūklo geležtė (7) nebegalėtų susidurti.

• Vėl priveržkite ksavimo varžtą (29).

• Nustatykite įrenginio galvutę (5) į viršutinę padėtį.

• Pasukamąjį stalą (16) užksuokite 0° padėtyje.

• Atlaisvinkite ksavimo varžtą (22) ir rankena (1) palenkite įrenginio galvutę (5) į kairę, kol rodyklė (20) bus ties pageidaujamu skalės (19) kampo ma- tmeniu.

• Vėl priveržkite ksavimo varžtą (22).

• Pjaukite, kaip aprašyta 8.3 punkte.

8.7 Įstrižinis pjūvis 0°–45° ir pasukamasis stalas

0°–45° (1,2,6,9 pav.) Skersinio pjaustymo pjūklu galima atlikti įstrižinius pjūvius į kairę, 0°–45° į darbinį paviršių ir tuo pa- čiu metu 0°–45° į atraminį bėgelį (dvigubas įstrižinis pjūvis). Dėmesio! Slankųjį atraminį bėgelį (28) įstrižiniam pjū- viui (palenkus pjūklo galvutę) reikia užksuoti išori- nėje padėtyje.

• Atsukite slankiojo atraminio bėgelio (28) ksavimo varžtą (29) ir nustumkite slankųjį atraminį bėgelį (28) į išorę.

• Slankusis atraminis bėgelis (28) vidinėje padėtyje turi būti užksuotas taip, kad atstumas tarp atra- minio bėgelio (28) ir pjūklo geležtės (7) būtų min. 5 mm.

• Prieš pjaudami patikrinkite, kad atraminis bėgelis (28) ir pjūklo geležtė (7) nebegalėtų susidurti.

• Vėl priveržkite ksavimo varžtą (29).

• Nustatykite įrenginio galvutę (5) į viršutinę padėtį. Jeigu pjūvio plotis būtų didesnis nei 100 mm, tuomet reikia atkreipti dėmesį į tai, kad ksavimo varžtas (23) būtų atlaisvintas, o įrenginio galvutė (5) judėtų. Dėmesio! Slankųjį atraminį bėgelį (28) 90° skersiniam pjūviui reikia užksuoti vidinėje padėtyje.

• Atsukite slankiojo atraminio bėgelio (28) ksavimo varžtą (29) ir nustumkite slankųjį atraminį bėgelį (28) į vidų.

• Slankusis atraminis bėgelis (28) vidinėje padėtyje turi būti užksuotas taip, kad atstumas tarp atrami- nio bėgelio (28) ir pjūklo geležtės (7) būtų maks. 5 mm.

• Prieš pjaudami patikrinkite, kad atraminis bėgelis (28) ir pjūklo geležtė (7) nebegalėtų susidurti.

• Vėl priveržkite ksavimo varžtą (29).

• Nustatykite įrenginio galvutę (5) į viršutinę padėtį.

• Nustumkite įrenginio galvutę (5) už rankenos (1) į galą ir prireikus šioje padėtyje užksuokite (priklau- somai nuo pjūvio pločio).

• Padėkite medieną, kurią reikia pjauti, ant atraminio bėgelio (18) ir ant pasukamojo stalo (16).

• Medžiagą veržikliu (8) pritvirtinkite prie staciona- raus pjūklo stalo (17), kad pjaunant ji nebūtų pers- tumta.

• Paspauskite atblokavimo rankeną (3) ir atblokuo- kite įrenginio galvutę (5).

• Paspauskite jungiklį (2), kad įjungtumėte įrenginį.

• Esant ksuotai kreipiamajai (23):

• įrenginio galvutę (5) rankena (1) tolygiai ir šiek tiek spausdami judinkite žemyn, kol pjūklo geležtė (7) perpjaus ruošinį.

• Esant neksuotai kreipiamajai (23):

• įrenginio galvutę (5) nutraukite iki galo į priekį. Ran- keną (1) tolygiai ir šiek tiek spausdami nuleiskite žemyn. Dabar įrenginio galvutę (5) lėtai ir tolygiai stumkite iki pat galo, kol pjūklo geležtė (7) visiškai perpjaus ruošinį.

• Baigę pjauti, įrenginio galvutę vėl nustatykite į viršutinę rimties padėtį ir atleiskite jungiklį (2). Dėmesio! Grąžinimo spyruokle įrenginys automa- tiškai pakeliamas į viršų. Baigę pjauti, rankenos (1) neatleiskite ir įrenginio galvutę lėtai ir šiek tiek spausdami kelkite į viršų.

8.5 Skersinis pjūvis 90° ir pasukamasis stalas 0°–

45° (1,6,7 pav.) Skersinio pjaustymo pjūklu galima atlikti įstrižinius pjūvius į kairę ir į dešinę, 0°–45°į atraminį bėgelį. Dėmesio! Slankųjį atraminį bėgelį (28) 90° skersiniam pjūviui reikia užksuoti vidinėje padėtyje.

• Atsukite slankiojo atraminio bėgelio (28) ksavimo varžtą (29) ir nustumkite slankųjį atraminį bėgelį (28) į vidų.

• Slankusis atraminis bėgelis (28) vidinėje padėtyje turi būti užksuotas taip, kad atstumas tarp atrami- nio bėgelio (28) ir pjūklo geležtės (7) būtų maks. 5 mm.

• Prieš pjaudami patikrinkite, kad atraminis bėgelis (28) ir pjūklo geležtė (7) nebegalėtų susidurti.

• Vėl priveržkite ksavimo varžtą (29).200 LT

• Dėmesio! Dantų pjovimo nuožulna, t. y. pjūklo ge- ležtės (7) sukimosi kryptis turi sutapti su rodyklės kryptimi ant korpuso.

• Prieš tolesnį apdirbimą patikrinkite apsauginių įtai- sų funkcionalumą.

• Dėmesio! Pakeitę pjūklo geležtę, kaskart patikrin- kite, ar pjūklo geležtė (7) vertikalioje padėtyje ir paversta 45° laisvai juda stalo plokštės įdėkle (11).

• Dėmesio! Pjūklo geležtę (7) tinkamai išlygiuokite ir pakeiskite.

8.11 Lazerio režimas (16,17 pav.)

• Įjungimas Lazerio (35) jungiklį perjunkite į 1 pa- dėtį. Ant ruošinio, kurį reikia apdirbti, nukreipkite lazerio liniją, kuri parodys, kaip tiksliai pjauti.

• Išjungimas Lazerio (35) jungiklį perjunkite į 0 pa- dėtį.

• Baterijų keitimas Išjunkite lazerį (34). Nuimkite baterijų skyriaus dangtį (37). Išimkite ba- terijas ir pakeikite naujomis (3 x LR44). Įdėdami baterijas, atkreipkite dėmesį į tinkamą poliškumą. Vėl uždarykite baterijų skyrių (36).

8.12 Sūkių skaičiaus keitimas (2 pav.)

Pjūklas turi dvi 2 apsisukimus: langsam schnell vitesse lente vitesse rapide slow fast Pomalu rychle Pomalý rýchly Počasnega hitrega lassú gyors бавно бързо Nopea hidas

• norėdami eksploatuoti pjūklą su 3200 1/min. sū- kių skaičiumi (metalui), nustatykite jungiklį (42) į I padėtį.

• Norėdami eksploatuoti pjūklą su 4500 1/min. sū- kių skaičiumi (medienai), nustatykite jungiklį (42) į II padėtį.

9. Transportavimas (1,2 pav.)

• Norint užksuoti pasukamąjį stalą (16), ksavimo rankena turi būti pakelta.

• Aktyvinkite atblokavimo svirtį (3), paspauskite įren- ginio galvutę (5) žemyn ir užksuokite ksavimo kaiščiu (24). Dabar pjūklas užksuotas apatinėje padėtyje.

• Pjūklo tempimo funkciją kreipiamosios (23) ksavi- mo varžtu užksuokite galinėje padėtyje.

• Įrenginį neškite už stacionaraus pjūklo stalo (17).

• Norėdami iš naujo sumontuoti įrenginį, atlikite toliau

7.1 skirsnyje nurodytus veiksmus.

10. Techninė priežiūra

m Įspėjimas! Prieš atlikdami bet kokius nustatymo, priežiūros ir remonto darbus, ištraukite tinklo kištuką! Bendrieji techninės priežiūros darbai Retkarčiais nuvalykite nuo įrenginio šluoste skiedras ir dulkes. Kad prailgintumėte įrenginio eksploatavimo trukmę, ieną kartą per mėnesį sutepkite pasukamas dalis. Netepkite variklio. Plastikui valyti nenaudokite ėsdinančių priemonių. lėtai greitai

• Norėdami atlaisvinti pasukamąjį stalą, ksavimo rankeną (13) paspauskite žemyn ir apatinę ksa- vimo padėties svirtį (12) rodomuoju pirštu patrau- kite į viršų.

• Fiksavimo rankena (13) nustatykite pasukamąjį sta- lą (16) ties pageidaujamu kampu (apie tai taip pat žr. 8.4 punktą).

• Fiksavimo svirtį (13) vėl palenkite į viršų, kad užk- suotumėte pasukamąjį stalą (16).

• Atlaisvinkite ksavimo varžtą (22).

• Rankena (1) palenkite įrenginio galvutę (5) į kairę, ties pageidaujamu kampo matmeniu (apie tai taip pat žr. 8.6 punktą).

• Vėl priveržkite ksavimo varžtą (22).

• Pjaukite, kaip aprašyta 8.3 punkte.

8.8 Pjovimo gylio ribojimas (3 pav.)

• Varžtu (26) galima be pakopų nustatyti pjovimo gylį. Tuo tikslu atlaisvinkite varžto (26) rievėtąją veržlę. Nustatykite pageidaujamą pjovimo gylį, įsukdami arba išsukdami varžtą (26). Tada vėl priveržkite varžto (26) rievėtąją veržlę.

• Patikrinkite nustatymą, atlikdami bandomąjį pjovi- mą.

8.9 Skiedrų surinkimo maišas (2 pav.)

• Pjūklas yra su skiedrų surinkimo maišu (21).

• Suspauskite dulkių maišelio metalinį žiedinį stabili- zatorių ir sumontuokite jį išleidimo angoje

• Skiedrų surinkimo maišą (21) galima ištuštinti at- segus užtrauktuką apatinėje pusėje.

8.10 Pjūklo geležtės keitimas (11-15 pav.)

Ištraukite tinklo kištuką! Dėmesio! Norėdami pakeisti pjūklo geležtę, užsimaukite ap- saugines pirštines! Pavojus susižaloti!

• Suspausdami abu galus, nuimkite spyruoklę (41) nuo kaiščio.

• Atlaisvinkite nuo kaiščio kreipiamąją apkabą (40).

• Tvirtai spustelėkite pjūklo veleno blokatorių (4) ir sukite lėtai jungės varžtą (32) pagal laikrodžio ro- dyklę. Maks. po vienos apsukos pjūklo veleno blo- katorius (4) užsiksuoja.

• Dabar, panaudodami šiek tiek didesnę jėgą, atlais- vinkite jungės varžtą (32) pagal laikrodžio rodyklę.

• Visiškai išsukite jungės varžtą (32) ir nuimkite išo- rinę jungę (33).

• Paspauskite atblokavimo svirtį (3), kad nustumtu- mėte atgal pjūklo geležtės apsaugą (6), tada nu- imkite pjūklo geležtę (7) nuo vidinės jungės (39) ir ištraukite ją žemyn.

• Kruopščiai išvalykite jungės varžtą (32), išorinę jun- gę (33) ir vidinę jungę (39).

• Naują pjūklo geležtę (7) vėl įstatykite atvirkštine eilės tvarka ir priveržkite.

• Kreipiamąją apkabą (40) vėl uždėkite ant kaiščio ir užksuokite spyruokle (41).201LT Kintamosios srovės variklis

• Tinklo įtampa turi būti 230 V~.

• Ilginamųjų laidų iki 25 m ilgio skerspjūvis turi būti 1,5 kvadratinio milimetro. Prijungti ir remontuoti elektros įrangą leidžiama tik kvalikuotam elektrikui. Kilus klausimų, nurodykite tokius duomenis:

• variklio srovės rūšį;

• duomenis iš įrenginio specikacijų lentelės;

• duomenis iš variklio specikacijų lentelės.

13. Utilizavimas ir pakartotinis atgavimas

Siekiant išvengti transportavimo pažeisimų, įrengi- nys yra pakuotėje. Ši pakuotė yra žaliava, taigi, ją galima naudoti pakartotinai arba grąžinti į medžiagų cirkuliacijos ciklą. Įrenginys ir jo priedai sudaryti iš įvairių medžiagų, pvz., metalo ir plastikų. Pristatykite sugedusias kons- trukcines dalis į specialių atliekų utilizavimo punktą. Teiraukitės specializuotoje parduotuvėje arba bendri- jos administracijos skyriuje! Nemeskite senų prietaisų į buitines atliekas! Šis simbolis rodo, kad pagal Direktyvą dėl elektros ir elektroninės įrangos atliekų (2012/19/ES) ir nacionalinius įstatymus šio ga- minio negalima mesti į buitines atliekas. Šį ga- minį reikia atiduoti į tam numatytą surinkimo punktą. Tai galima, pvz., atlikti perkant atiduodant panašų gaminį arba pristatant į įgaliotą surinkimo vietą, ku- rioje paruošiami seni elektriniai ir elektroniniai prie- taisai. Netinkamai elgiantis su senais prietaisais, dėl potencialiai pavojingų medžiagų, kurių dažnai būna senuose elektriniuose ir elektroniniuose prietaisuo- se, galimas neigiamas poveikis aplinkai ir žmonių sveikatai. Be to, tinkamai utilizuodami šį gaminį, pri- sidėsite prie efektyvaus natūralių išteklių panaudo- jimo. Informacijos apie senų prietaisų surinkimo punktus Jums suteiks miesto savivaldybėje, viešojo- je utilizavimo įmonėje, įgaliotame senų elektrinių ir elektroninių prietaisų utilizavimo punkte arba Jūsų atliekas išvežančioje bendrovėje. Nemeskite baterijų ir akumuliatorių į buitines atliekas! Jūs kaip vartotojas pagal įstatymus privalote visas baterijas ir akumuliatorius, nežiūrint į tai, ar jose / juose yra pavojingųjų medžiagų, ar ne, pristatyti į savo bendruomenės arba rajono su- rinkimo punktą, kad jas / juos būtų galima utilizuoti tausojant aplinką. *pažymėta: Cd = kadmis, Hg = gyvsidabris, Pb = švinas

• Išimkite baterijas iš lazerio dar prieš tai, kol utili- zuosite prietaisą ir baterijas. Šepetėlių apžiūra Naujo įrenginio anglinius šepetėlius tikrinkite po pir- mųjų 50 darbo valandų arba jei buvo sumontuoti nau- ji šepetėliai. Po pirmojo patikrinimo tikrinkite kas 10 darbo valandų. Jei anglis nusidėvėjus 6 mm ilgyje, spyruoklė arba lygiagrečiojo žadinimo laidas apdegusi(-ęs) ar pa- žeista(-as), pakeiskite abu šepetėlius. Jei išmontavę matysite, kad šepetėliai yra tinkami naudoti, juos gali- te sumontuoti vėl. Aptarnavimo informacija Reikia atsižvelgti į tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga. Besidėvinčios detalės*: Anglies šepetys, pjūklo, aku- muliatorius, stalo šluostės, dulkių maišeliai, diržai

• netiekiamos kartu su prietaisu!

Laikykite įrenginį ir jo priedus tamsioje, sausoje, ap- saugotoje nuo šalčio ir vaikams nepasiekiamoje vie- toje. Optimali laikymo temperatūra yra nuo 5 iki 30 ˚C. Laikykite elektrinį įrankį originalioje pakuotėje. Uždenkite elektrinį įrankį, kad apsaugotumėte jį nuo dulkių arba drėgmės. Laikykite naudojimo instrukciją prie elektrinio įrankio.

12. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudo- ti. Jungtis atitinka tam tikras DE ir DIN nuostatas. Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus. Pažeistas elektros prijungimo laidas Dažnai pažeidžiama elektros prijungimo laidų izolia- cija. To priežastys gali būti:

• įpjovimo vietos pervažiavus prijungimo laidą;

• izoliacijos pažeidimai išplėšus iš sieninio kištuki- nio lizdo;

• įtrūkimai dėl izoliacijos senėjimo. Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei. Reguliariai tikrinkite, ar elektros prijungimo laidai ne- pažeisti. Atkreipkite dėmesį į tai, kad tikrinant prijungi- mo laidas nekabotų ant elektros srovės tinklo. Elektros prijungimo laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite prijungimo laidus, pažy- mėtus H05VV-F. Žyma tipo pavadinime prijungimo kabelyje yra pri- valoma.202 LT

14. Sutrikimų šalinimas

Sutrikimas Galima priežastis Ką daryti Variklis neveikia Pažeistas variklis, kabelis arba kištukas, perdegę saugikliai Paveskite įrenginį patikrinti specialistui. Nie- kada neremontuokite variklio patys. Pavojus! Patikrinkite saugiklius, prireikus juos pakeis- kite. Variklis lėtai pasileidžia ir nepasiekia darbinio greičio. Per žema įtampa, pažeistos apvijos, perde- gęs kondensatorius. Paveskite įtampą patikrinti elektros įmonei. Paveskite variklį patikrinti specialistui. Paves- kite kondensatorių pakeisti specialistui. Variklis skleidžia per daug triukšmo. Pažeistos apvijos, sugedęs variklis. Paveskite variklį patikrinti specialistui. Variklis nepasiekia visos galios Tinklo sistemoje perkrautos srovės grandi- nės (lemputės, kiti varikliai ir t. t.) Toje pačioje srovės grandinėje nenaudokite kitų įrenginių arba variklių. Variklis šiek tiek perkaista. Variklio perkrova, nepakankamai aušinamas variklis. Apsisaugokite nuo variklio perkrovos pjau- nant, nuvalykite nuo variklio dulkes, kad būtų užtikrinta optimali variklio galia. Sumažėjusi pjovimo galia pjaunant. Per maža pjūklo geležtė (per dažnai galąs- ta). Iš naujo nustatykite pjovimo agregato galinę atramą. Pjūvis yra šiurkštus arba banguotas. Atšipusi pjūklo geležtė, medžiagos storiui netinkama dantų forma. Pagaląskite pjūklo geležtę arba naudokite tinkamą pjūklo geležtę. Ruošinys pleišėja arba skilinėja. Per didelis spaudimas pjaunant arba netin- kama naudoti pjūklo geležtė. Naudokite tinkamą pjūklo geležtę.203LV Satura rādītājs: Lappuse:
