0735 AA - Trimer za travo SKIL - Brezplačna navodila za uporabo

Vrsta izdelka	Električni rezalnik trave
Znamka	Skil
Model	0735 AA
Napajanje	Omrežje, napetost 230 V~ / 240 V~
Dvojna izolacija	Da (ni potrebno ozemljitev)
Raven zvočnega tlaka	70 dB(A)
Zajamčena raven zvočne moči	93 dB(A)
Vibracije (roka-rama)	< 2,5 m/s² (K = 1,5 m/s²)
Sistem podajanja nitke	Z udarcem (bump feed)
Rezilo za rezanje nitke	Vgrajena v zaščito
Vrtljiva rezalna glava	Da, obračanje za 180° za delo ob robovih
Zaščita rezanja	Priložena in obvezna
Shranjevanje	Stenski kavelj in tir za shranjevanje
Vzdrževanje	Očistite prezračevalne reže, rezilo in zaščito po vsaki uporabi
Varnost	Odklopite pred vsemi nastavitvami, ne uporabljajte brez zaščite
Nadomestni deli	Sistem tuljave SKIL 2610Z01354
Splošne informacije	Gospodinjska uporaba, neprofesionalna

Pogosto zastavljena vprašanja - 0735 AA SKIL

Kako napajati rezalno nitko?

Rahlo pritisnite gumb za podajanje F na trdno površino, medtem ko motor teče. Dve nitki bosta sproščeni in samodejno odrezani na pravilno dolžino z vgrajenim rezilom.

Kaj storiti, če nitka ne pride ven pri podajanju?

Ustavite orodje in izključite vtikač. Preverite, ali tuljava ni prazna ali da se nitka ne zapleta. Po potrebi ponovno navijte tuljavo v skladu z navodili v priročniku.

Kako zamenjati tuljavo?

Izključite orodje. Odstranite stari sistem tuljave in namestite novega (referenca SKIL 2610Z01354). Zavrtite tuljavo v smeri urinega kazalca do klika. Opravite preizkus v prostem teku vsaj eno minuto.

Kako obrezati robove?

Obrnite rezalno glavo za 180° kot je prikazano v navodilih. Nato uporabite orodje v navpičnem položaju za rezanje robov.

Katere varnostne ukrepe naj upoštevam?

Nosite zaščitna očala, dolge hlače in robustne čevlje. Roke in noge držite stran od rezalne nitke. Nikoli ne uporabljajte orodja brez zaščite rezanja. Vedno odklopite pred kakršnim koli vzdrževanjem.

Kako očistiti orodje?

Izključite vtikač. Uporabite vlažno krpo (brez topil). Redno čistite prezračevalne reže s krtačo ali stisnjenim zrakom. Po vsaki uporabi očistite rezilo in zaščito.

Zakaj orodje nenormalno vibrira?

To je lahko posledica previsoke trave. Režite po stopnjah, začenši z vrha. Če vibracije vztrajajo, preverite, ali se nitka ne zapleta ali je tuljava poškodovana.

Kakšen podaljšek uporabiti?

Uporabite kakovosten podaljšek, popolnoma odvit, s kapaciteto 16 A, posebej za zunanjo uporabo z vodotesnim vtikačem in vtičnico. V vlažnem okolju uporabite diferenčno stikalo 30 mA.

Kako shraniti orodje?

Orodje shranite v notranjosti, na suhem in zaklenjenem mestu, izven dosega otrok. Montirajte tir za shranjevanje na steno s priloženimi vijaki, da obesite orodje.

Kje najti nadomestne dele?

Nadomestni deli, zlasti sistem tuljave SKIL 2610Z01354, so na voljo pri pooblaščenih prodajalcih SKIL ali na spletni strani www.skil.com.

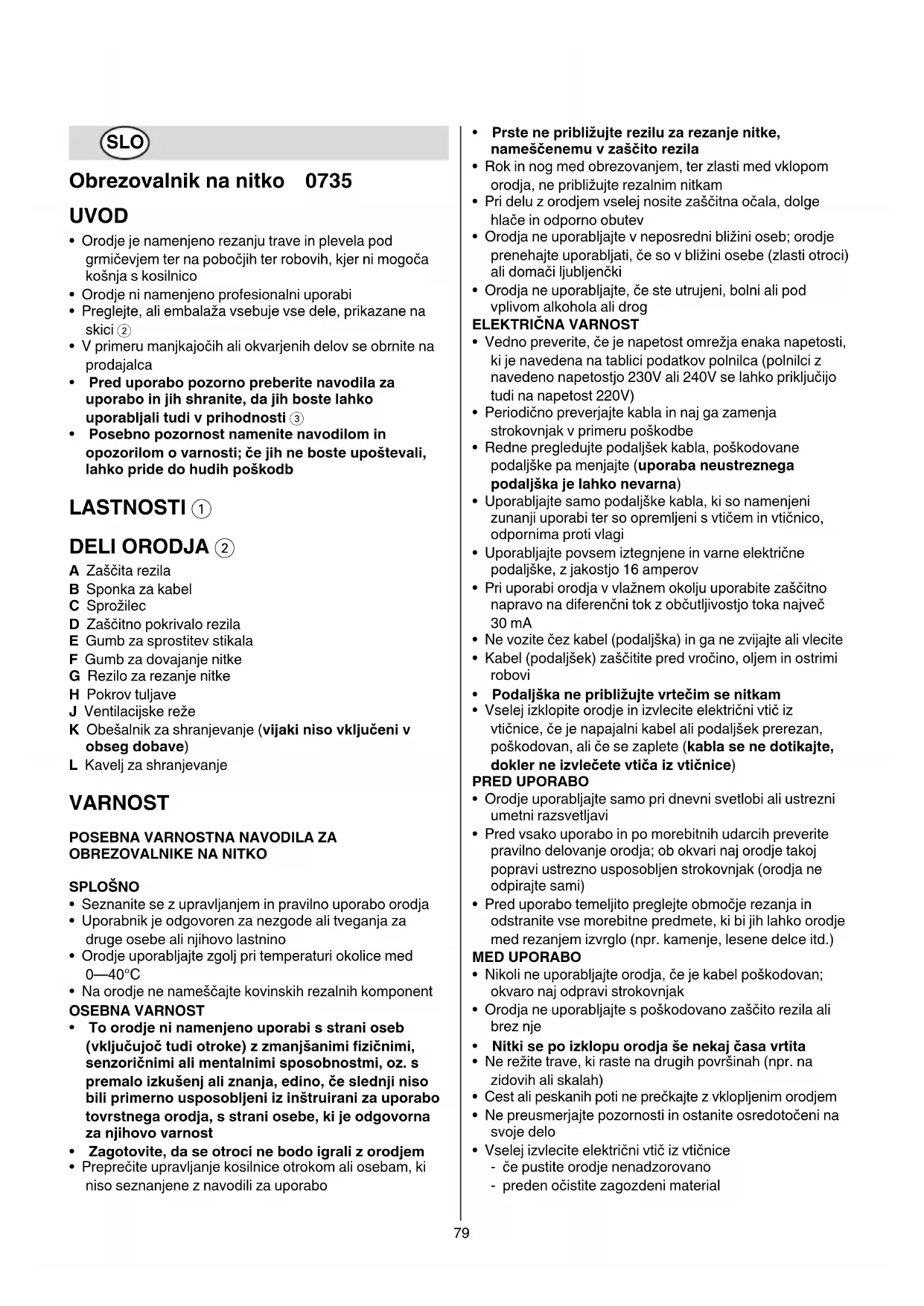

NAVODILA ZA UPORABO 0735 AA SKIL

• Orodje je namenjeno rezanju trave in plevela pod grmiečevjem ter na pobocjih ter robovih, kjer ni mogoca kosnja s kosilnico
• Orodje ni namenjeno profesionalni uporabi
• Preglejte, ali embalaza vsebuje vse dele, prikazane na skici ②
  V primeru manjkajocih ali okvarjenih delov se obrnite na prodajalca
  Pred uporabo pozorno preberite navodila za uporabo in jih shranite, da jih boste lahko uporabljali tudi v prihodnosti ③
• Posebno pozornost namenite navodilom in opozorilom o varnosti;Če jih ne boste upoštevali, lahko pride do Hudih poskodb

LASTNOSTI ①

DELIORODJA ②

A Zašcita rezila
B Sponka za kabel
C Sprozilec
D ZašćitnoPokrivalorezila
E Gumb za sprostitev stikala
F Gumb za dovajanje nitke
G Rezilo za rezanje nitke
H Pokrov tuljave
J Ventilacijskereze
K Obešalnik za shranjevanje (vijaki niso vključeni v obseg dobave)
L Kavelj za shranjevanje

VARNOST

POSEBNA VARNOSTNA NAVODILA ZA OBREZOVALNIKE NA NITKO

SPLOŠNO

• Seznanite se z upravljanjem in pravilno uporabo orodja
• Uporabnik je odgovoren za nezgode ali tveganja za druge osebe ali njihovo lastnino
• Orodje uporabljajte zgolj pri temperaturi okolice med 0 - 40^
• Na orodje ne namešćajte kovinskih rezalnih component

OSEBNA VARNOST

To orodje ni namenjeno uporabi s strani oseb (vkljućuojc tudi otroke) z zmanjsanimi fizicnimi, senzoričnimi ali mentalnimi sposobnostmi, oz. s premalo izkušenj ali znanja, edino,Če slednji niso bili primerno usposobljeni iz instruirani za uporabo tovrstnega orodja, s strani osebe, ki je odgovorna za njihovo varnost
- Zagotovite, da se otroci ne bodo igrali z orodjem
- Prepreci te upravljanje kosilnice otrokom ali osebam, ki niso seznanjene z navodili za uporabo

• Prste ne priblizujte rezilu za rezanje nitke, namescenemu v zašito rezila
• Rok in nog med obrezovanjem, ter zlasti med vklopom orodja, ne približujte rezalnim nitkam
  Pri delu z orodjem vselej nosite zašcitna očala, dolge hlace in odpornovo obutev
• Orodja ne uporabljaje v neposredni blizini oseb; orodje prenehajte uporabljati, ce so v blizini osebe (zlasti otroci) ali domači ljubljenči
• Orodja ne uporabljaje, ce ste utrujeni, bolni ali pod vplivom alkohola ali drog

ELEKTRICNA VARNOST

• Vedno preverite, ce je napetost omrežja enaka napetosti, ki je navedena na tablici podatkov polnilca (polnilci z navedeno napetostjo 230V ali 240V se lahko priključijo tudi na napetost 220V)
  Periodicno preverjate kabla in naj ga zamenja strokovjak v primeru poskodbe
• Redne pregledujte podaljsek kabla, poskodovane podaljske pa menjaje (uporaba neustreznegapodaljska je lahko nevarna)
• Uporabljaje samo podaljske kabla, ki so namenjeni zunanji uporabi ter so opremljeni vticem in vticnico, odpornima proti vlagi
• Uporabljaje povsem iztegnjene in varne elektricne podaljske, z jakostjo 16 amperov
• Pri uporabi orodja v vlažnem okolju uporabite zašcitno napravo na diferencni tok z občutljivostjo toka največ 30 mA
• Ne vozite Čez kabel (podaljska) in ga ne zvjajte ali vlecite
  Kabel (podajsek) zašcitite pred vročino, oljem in ostrimi robovi
• Podaljska ne priblizujte vrtečim se nitkam
  Vselej izklopite orodje in izvlecite elektrichi vtic iz vticnice, ce je napajalni kabel ali podaljsek prerezan, poskodovan, ali ce se zaplete (kabla se ne dotikajte, dokler ne izvlecete vtica iz vticnice)

PREDUPORABO

• Orodje uporabljaje samo pri dnevni svetlobi ali ustrezni umetni razsvetljavi
• Pred vsako uporabo in po morebitnih udarcih preverite prvilno delovanje orodja; ob okvari naj orodje takoj popravi ustrezno usposobljen strokovnjak (orodja ne odpirajte sami)
  Pred uporabo temeljito preglejtbe obmoje rezanja in odstranite vse morebitne predmete, ki bi jih lahko orodjemedrezanjem izvrglo (npr. kamenje, lesene delce itd.)

MEDUPORABO

• Nikoli ne uporabljaje orodja, ce je kabel poškodovan; okvaro naj odpravi strokovnjak
• Orodja ne uporabljaje s poskodovano zašito rezila ali brez nje
• Nitki se po izklopu orodja še nekaj ācasa vrtita
• Ne režite trave, ki raste na drugih povrsinah (npr. na zidovih ali skalah)
• Cest ali peskanih poti ne preckajte z vklopljenim orodjem

• Ne preusmerjaje pozornosti in ostanite osredotočeni na svoje delo
  Vselej izvlecite elektricni vtic iz vticnice

• ce pustite orodje nenadzorovano

• preden očistite zagozdeni material

pred preverjanjem ali cisichenjem orodja ali opravljanjem posegov na njem
- po udarcu ob tujek
- ce se začne orodje nenavadno tresti

Vselej se prepričajte, da v prezracevalnih odprtinah ni ostankov

POUPORABI

Pred nastavitvami,++, i#i#i#jem ali daljso neuporabo orodja slednjega vselej izklopite, vtic pa izključite iz napajalnika
- Shranjujte orodje v zaptem prostoru na suhem mestu in izven dosegatotrok

POJASNILO OZNAK NA ORODJU

③ Oporzorilo! Preberite navodila za uporabo
④ Orodja ne izpostavljajte dezju
⑤ Uporabljaje zašcitna očala
⑥ Bodite pozorni na nevarnost, ki jo povzrocajo izvrzeni ostanki (navzoce osebe naj bodo na varni razdalji od delovnega območja)
⑦ Ce je prikljucni kabel (podajsek) med delom poskodovan ali se pretrga, vtic nemudoma izvlecite iz vticnice
Dvojna izolacija (ozemljitveni kabel ni potreben)

UPORABA

Zašcita rezila 10

• zašćito rezila A namestite s priloženimi vgreznimi vijaki, kot prikazano
  ! orodje vselej uporabljaje z namesceno zašcitorezila A

• Sponka za kabel (1)

• s kablom naredite zanko skozi varovalno sponko B, kot je prikazano na sliki

• z močnim potegom zanke zavarujte kabel

Vklop/izklop ⑫

• orodje vklopite takto, da pritisnete sprozilec C
• orodje izklopite takto, da izpustite sprozilec C

! po izklopu orodja se rezalni nitki vrtita še nekaj sekund
- pred ponovnim vklopom počakajte, da se rezalni nitki prenehata vrteti

! hitra vklop in izklop orodja nista dovoljena

• Obrezovanje

! preverite, ali jerdecoPokrivalo D ② pred uporabo orodja odstranjeno z rezila za rezanje nitke
! zagotovite, da na območju rezanja ne bo kamenja, grušca ali drugih tujkov
!rezati lahko začnete šele, ko orodje obratuje pri polni hitrosti
-rezati zañite v blizini vticnice in se med delom od nje oddaljuite
- visoko travro rezite po plasteh (vselej zacnite na vrhu)
- obrezujte samo z vrhom rezalne nitke
- ne režite vlažne ali mokre trave
- preprečite, da bi rezana trava zamašila tuljavo (rezite manjše količine trave)
- orodja ne preobrenjujte
- previdno obrezujte travo okoli dreves in grmovja, da preprecite njihov stik z rezalinima nitkama
- orodja ne priblizujte trdnim predmetom, da rezalni nitki zašcitite pred prekomerno obrabo
- bodite pozorni na reakcijske sile ob stiku s trdnimi predmeti

• Držanje in vodenje orodja 13

• pri rezanju visoke trave počasi zanihajte orodje od desne proti levi in obratno

• pri rezanju nizke trave orodje nagnite, kot prikazano
• za obrezovanje robov rezalno glavo nagnite za 180^ , kot je prikazano
• orodje držite vedno z obema rokama, s tem imate med delom popoln nadzor nad orodjem
• ohranite stabilen delovni połozaj
• orodje drzite cim bolj stran od telesa

Dovajanite nitke 14

• gumb F nežno tapnite, medtem ko je orodje na tleh (po možnosti na trdni povrsini), motor pa je v teku
• prikazali se bosta rezalni nitki, ki bosta z rezilom za rezanje nitke odrezani na ustrezno dolzino G

! preverite, ali jerdecoPokrivalo D ② pred uporabo orodja odstranjeno z rezila za rezanje nitke

! preprećite poskodbe zaradi rezila za rezanje nitke G

• po dovodu nitke in pred ponovnim vklopom vrnite orodje v normalni delovni položaj
• za vzdhrževanje popolnega rezalnega krogara redno dovajaje nitki

• ce motor ni pod obremenitvijo ali ce stoj ne reze trave, so rezalne nitkeOCRbljene ali pretrgane;znova navijte tuljavo ali zamenjaje njen systemd

• Ponovno navijanje tuljave 15

Ce rezalni nitki ne preideta izPokrova tuljave H

! izklopite orodje in izvlecite vtikač iz vtičnice

• tuljavni systemd odstranite iz orodja in tuljavo izPokrova tuljave H
  -rezalni nitki tesno in enakomerno navijte v plasteh v smeri pusice
• nitki vstavite v rezi tuljave X in zagotovite, da sta varno pritrjen (pustite zadostno dolzino nitke)
• nitki vstavite v rezi tuljave Y pred namestitvijo ponovn o navite tuljave v njen Pokrov H

! preverite, ali je tuljava varno namescena, nato pa nitki moco povlecite skozi rezi X
- namestite system tuljave na orodje (tuljavo zavrtite v desno, dokler se ne zaskovi na svojem mestu) 16

• Menjavanje tuljavega systemd 16

! izklopite orodje in izvlecite vtikač iz vtičnice
- nov/star tuljavni system preprosto odstranite/namestite, kot je prikazano
- z orodjem uporablajte samo tuljavne systemdze znamke SKIL 2610Z01354 (skoda zaradi uporabe drugih systemov tuljav je izkljucena iz garancije)
- po menjavi tuljavnegaSYSTEMA vsaj minuto preizkuasje orodje brez obremenitve, da zagotovite njegovo pravilno delovanje
! prepričajte se, Če je stikalo izklopljeno, preden priključite priključni kabel

VZDRŽEVANJE/SERVISIRANJE

Orodje ni namenjeno profesionalni uporabi
Pred cischenjem/vzdrzevanjem vselej izvlecite vtic iz napajalnika
- Priključni kabel in orodje njat bosta vedno Čista (posebej še prezracevalne odprtine)

• orodje cistite z vlazno krpo (ne uporabljajte cistilnih sredstev ali topil)

• po vsaki uporabi očistite rezilo za rezanje nitke G ② in njegovo zašćito A
  -ventilacijski odprtine J ② redno cistite s krtaco ali stisjenim zrakom

• Redno pregledujte stanje rezalne glave ter tesnjenematic in vijakov

• Redno pregledujte rabljene ali poskodovane delov in jih po potrebi posredujte v popravilo ali jih menjafte

• Shranjevanje ⑦

• shranjujte orodje v zaptem prostoru na suhem mesti in izven dosegao otrok

• s stirimi vijaki (niso vključeni v obseg dobave) obešalnik za shranjevanje K previdno pritrdite vodoravno na steno

• Ce bi kljub skrbnima postopkoma izdelave in preizkušanja prišlo do izpada delovanja orodja, nj popravilo opravi servisna delavnica, pooblaščena za popravila SKILevih elektrichni ochoj

• posljite nerazstavljeno orodje skupaj s potrdilom o nakupu pri vašemu prodajalu v najblžjo SKIL servisno delavnico (naslovi, kot tudi spisek rezervnih delov se nahaja na www.skil.com)

ODPRAVLJANJE NAPAK

V naslednjem beznamu navedeni znaki težav, možni vtroki in ustrezni ukrepi za odpravljanje težav (ce to ne pripomore k odkrivanju in odpravljanju težav, se obrnite na vašega prodajalca ali servisno delavnico)

! preden razišćete težavo, izklopite orodje in izvlecite vtic iz vticnice

Orodje ne deluje

• vticnica je poskodovana -> uporabite drugo vticnico
• podajšek kabla je poškodovan -> menjaje podajšek kabla

Orodje delujes prekinitvami

• okvara notranjih elektrichnih povezav -> obrite se na prodajalca/servisno delavnico
• stikalo za vklop/izklop ne deluje -> obrite se na prodajalca/servisno delavnico

Nenavadno tresenje orodja
- previsoka trava -> postopno rezanje

★ Orodje ne reze
- prekatka/pretrgana nitka -> ročno vstavite nitko

Nitke ni mogoce vstaviti

• prazna tuljava -> tuljavo menjaje
• ujetje nitke v tuljavo -> preglejte tuljavo in jo po potrebizi nova navijte

Neustrezna dolzina nitke- z rezila odstranitePokrov
Nenehno trganje nitke

• ujetje nitke v tuljavo -> preglejte tuljavo in jo po potrebizi nova navijte
• neustrezna uporaba obrezovalnika -> obrezujte zgolj s koncem nitke; izogajte se kamenju, zidom in drugim trdnim predmetom; enakomerno dovajaje nitko

OKOLJE

• Elektricnega orodja, pribora in embalaze ne odstranjujte s hisnimi opadki (samo za drzave EU)
• v skladu z Evropsko direktivo 2002/96/EG o odpadni elektricni in elektronski opremi in z njenim izvajanjem v nacionalni zakonodaji je treba elektrica na orodja ob

koncu njihove ziviljenjske dobe loceno zbirati in jih
predati v postopek okolju prijaznega reciklaranja

• ko je potrebno odstranjevanje, naj vas o načinu spomni symbol ⑨

IZJAVA O SKLADNOSTIC

• Odgovorno izjavljamo, da je ta izdelek v skladu z naslednjimi standardi ali standardnimi dokumenti: EN 60335, EN 61000, EN 55014 v skladu s predpisi navodil 2006/95/ES, 2004/108/ES, 2006/42/ES, 2000/14/ES, 2011/65/EU
• Tehnična dokumentacija se nahaja pri: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL

• Izmerjeno v skladu s predispom EN 60335 je raven zvočnega pritiska za to orodje 70 dB(A) in jakosti zvoka 90 dB(A) (standarden odomik: 3 dB), in vibracija < 2,5m/ s^2 (metoda dlan-roka; netočnost K = 1,5m / s^2
  Zagotovljena raven zvočne moci (LWA), izmerjena skladnoz direktivo 2000/14/ES (EN/ISO 3744), je manjsa od.93 dB(A) (ocena skladnosti skladno s Prilogo VI) Priglašeni organ: KEMA, Arnhem, NL Identifikacjska stevilka priglašenega organa: 0344

• Raven oddajanja vibracij je bila izmerjena v skladu s standardizirani imi testi, navedenimi v EN 60335; uporabiti jo je mogoce za primerjavo razlicnih orodij med seboj in za predhodno primerjavo izpostavljenosti vibracijam pri uporabi orodja za namene, ki so omenjeni

• uporaba orodja za drugačne namene ali uporaba skupaj z drugimi, slabo vzdřevanimi nastavki lahko znatno poveča raven izpostavljenosti

• cas, ko je orodje izklopljeno ali ko tece, vendarznjim ne delamo, lahko znatno zmanjsa raven izpostavljenosti

! pred posledicami vibracij se zašcitite z
vzdrževanjem orodja in pripadajocih nastavkov,
ter takto, da so vaše roke tople, vaši delovni vzorci
pa organizirani

EST

Murutrimmer 0735

SISSEJUHATUS
