NAVODILA ZA UPORABO 0230 AA SKIL

Bežični obrezivač s nitima 0230/0240 UVOD

• Ovaj je uređaj namijenjen rezanju trave i korova ispod grmlja, kao i na nagibima i rubovima kojima se ne može pristupiti kosilicom
• Ovaj uređaj nije namijenjen profesionalnoj upotrebi
  • Provjerite sadrži li paket sve dijelove prema nacrtu ②
• Ako vam dijelovi nedostaju ili su oštećeni, obratite se svom dobavljaču
• Prije uporabe pažljivo pročitajte ovaj priručnik s uputama i spremite ga za kasniju uporabu ③
• Posebnu pažnju obratite na sigurnosne uputei i upozorenja; pridržavajte ih se kako ne bi došlo do ozbiljnih ozljeda

TEHNIČKI PODACI ①

DIJELOVI ALATA②

A Zaštita rezača

B Ručica za upravljanje

- Upute za sklapanje

-postavite štitnik rezača A kao što je prikazano pomoću 2 vijka ⑪a

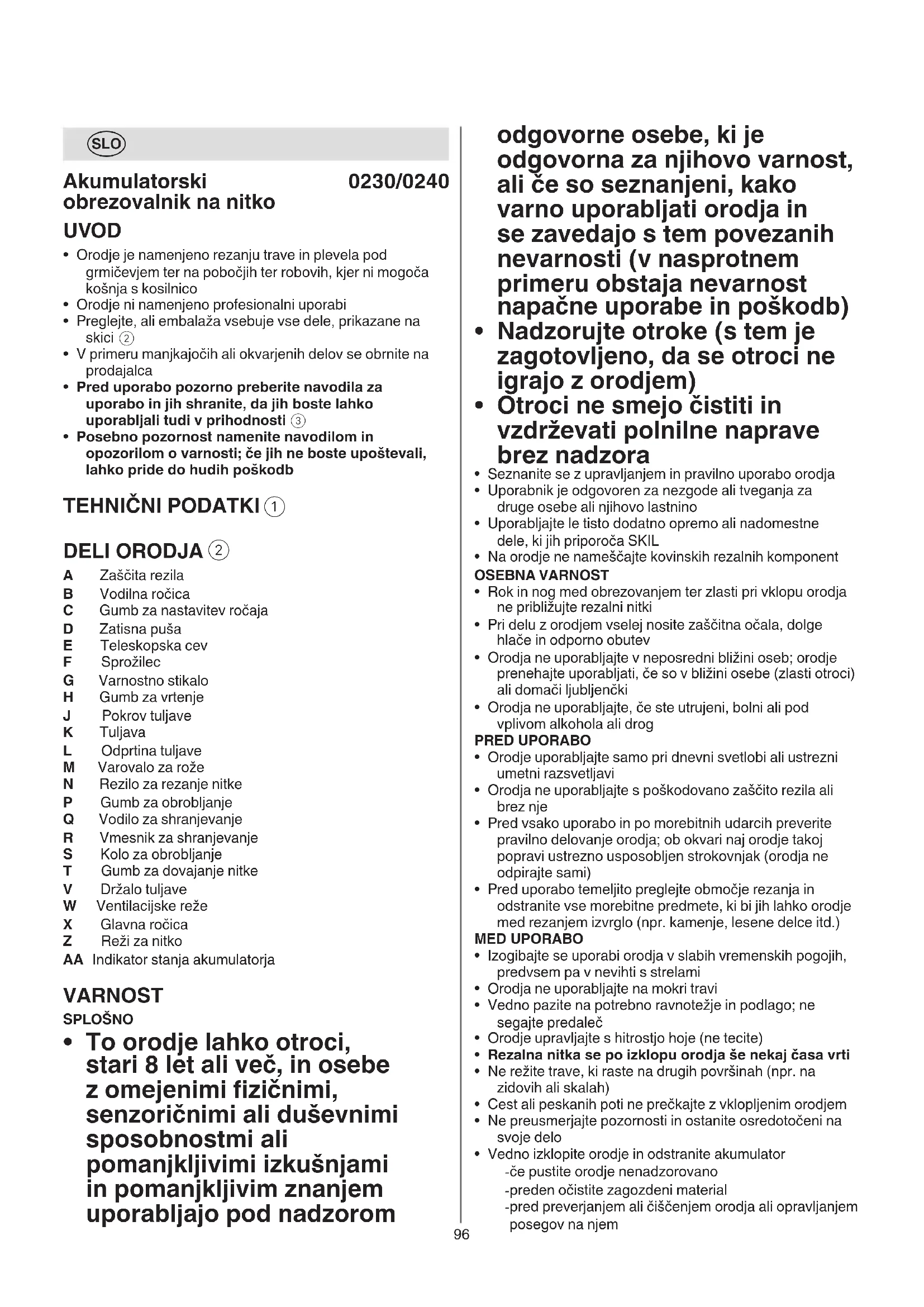

Bežični trimer sa nitima 0230/0240

UPUTSTVO

• Orodje je namenjeno rezanju trave in plevela pod grmičevjem ter na pobočjih ter robovih, kjer ni mogoča košnja s kosilnico
• Orodje ni namenjeno profesionalni uporabi
• Preglejte, ali embalaža vsebuje vse dele, prikazane na skici ②
  • V primeru manjkajočih ali okvarjenih delov se obrnite na prodajalca
• Pred uporabo pozorno preberite navodila za uporabo in jih shranite, da jih boste lahko uporabljali tudi v prihodnosti ③
• Posebno pozornost namenite navodilom in opozorilom o varnosti; če jih ne boste upoštevali, lahko pride do hudih poškodb

TEHNIČNI PODATKI ①

DELI ORODJA ②

A Zaščita rezila
B Vodilna ročica
C Gumb za nastavitev ročaja
D Zatisna puša
E Teleskopska cev
F Sprožilec
G Varnostno stikalo
H Gumb za vrtenje
J Pokrov tuljave
K Tuljava
L Odprtina tuljave
M Varovalo za rože
N Rezilo za rezanje nitke
P Gumb za obrobljanje
Q Vodilo za shranjevanje
R Vmesnik za shranjevanje
S Kolo za obrobljanje
T Gumb za dovajanje nitke
V Držalo tuljave
W Ventilacijske reže
X Glavna ročica
Z Reži za nitko
AA Indikator stanja akumulatorja

VARNOST

SPLOŠNO

- To orodje lahko otroci, stari 8 let ali več, in osebe z omejenimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi ali pomanjkljivimi izkušnjami in pomanjkljivim znanjem uporabljajo pod nadzorom

odgovorne osebe, ki je odgovorna za njihovo varnost, ali će so seznanjeni, kako varno uporabljati orodja in se zavedajo s tem povezanih nevarnosti (v nasprotnem primeru obstaja nevarnost napačne uporabe in poškodb)

- Nadzorujte otroke (s tem je zagotovljeno, da se otroci ne igrajo z orodjem)

- Otroci ne smejo čistiti in vzdrževati polnilne naprave brez nadzora

- Seznanite se z upravljanjem in pravilno uporabo orodja

- Uporabnik je odgovoren za nezgode ali tveganja za druge osebe ali njihovo lastnino

- Uporabljajte le tisto dodatno opremo ali nadomestne dele, ki jih priporoča SKIL

- Na orodje ne nameščajte kovinskih rezalnih komponent

OSEBNA VARNOST

• Rok in nog med obrezovanjem ter zlasti pri vklopu orodja ne približujte rezalni nitki
• Pri delu z orodjem vselej nosite zaščitna očala, dolge hlače in odporno obutev
• Orodja ne uporabljajte v neposredni bližini oseb; orodje prenehajte uporabljati, če so v bližini osebe (zlasti otroci) ali domači ljubljenčki
• Orodja ne uporabljajte, če ste utrujeni, bolni ali pod vplivom alkohola ali drog

PRED UPORABO

• Orodje uporabljajte samo pri dnevni svetlobi ali ustrezni umetni razsvetljavi
• Orodja ne uporabljajte s poškodovano zaščito rezila ali brez nje
• Pred vsako uporabo in po morebitnih udarcih preverite pravilno delovanje orodja; ob okvari naj orodje takoj popravi ustrezno usposobljen strokovnjak (orodja ne odpirajte sami)
• Pred uporabo temeljito preglejte območje rezanja in odstranite vse morebitne predmete, ki bi jih lahko orodje med rezanjem izvrglo (npr. kamenje, lesene delce itd.)

MED UPORABO

• Izogibajte se uporabi orodja v slabih vremenskih pogojih, predvsem pa v nevihti s strelami
• Orodja ne uporabljajte na mokri travi
• Vedno pazite na potrebno ravnotežje in podlago; ne segajte predaleč
• Orodje upravljajte s hitrostjo hoje (ne tecite)
• Rezalna nitka se po izklopu orodja še nekaj časa vrti
• Ne režite trave, ki raste na drugih površinah (npr. na zidovih ali skalah)
• Cest ali peskanih poti ne prečkajte z vklopljenim orodjem
• Ne preusmerjajte pozornosti in ostanite osredotočeni na svoje delo
• Vedno izklopite orodje in odstranite akumulator -če pustite orodje nenadzorovano -preden očistite zagozdeni material -pred preverjanjem ali čiščenjem orodja ali opravljanjem posegov na njem

-po udarcu ob tujek

-če se začne orodje nenavadno tresti

- Vselej se prepričajte, da v prezračevalnih odprtinah ni ostankov

PO UPORABI

- Shranjujte orodje v zaprtem prostoru na suhem mestu in izven dosega otrok -Akumulator hranite ločeno od orodja

AKUMULATORJI

- Priloženi akumulator je delno napolnjen (če želite zagotoviti polno zmogljivost akumulatorja, ga pred prvo uporabo popolnoma napolnite s polnilnikom za akumulator)

- S tem orodjem lahko uporabljate samo te akumulatorje in polnilnike

-Akumulator SKIL: BR1*31****

-Polnilnik SKIL: CR1*31****

- Ne uporabljajte poškodovanega akumulatorja, ampak ga zamenjajte

- Orodja/akumulatorja ne izpostavljajte dežju

- Dovoljena temperatura okolice (orodje/polnilec/akumulator):

-pri polnjenju 4...40°C

-pri delu -20...+50°C

-pri skladiščenju -20...+50°C

POJASNILO OZNAK NA ORODJU/BATERIJI

③ Pred uporabo preberite navodila za uporabo
④ Baterije lahko pri izpostavljanju odprtemu ognju eksplodirajo, zato jih nikoli ne sežigajte
⑤ Shranjujte orodje, polnilec in akumulator v prostoru, kjer temperatura ne bo presegla 50°C
⑥ Bodite pozorni na nevarnost, ki jo povzročajo izvrženi ostanki (navzoče osebe naj bodo na varni razdalji od delovnega območja)
⑦ Uporabljajte zaščitna očala in zaščito sluha
⑧ Orodja ne izpostavljajte dežju
⑨ Ne odstranjujte električnega orodja in baterije s hišnimi odpadki

UPORABA

• Navodila za sestavljanje
-namestite ščit za rezilo A, kot je prikazano na sliki, z 2 vijakoma ⑪a
! orodje vselej uporabljajte z nameščeno zaščito rezila A
-uporabite ščit za cvetlice M⑪b
-namestitve vodilni ročaj B, kot je prikazano na sliki ^13

- Polnjenje akumulatorja

! Preberite varnostna opozorila in navodila, priložena polnilniku

- Odstranitev/namestitev akumulatorja ②

- Vklop/Izklop ⑫

-orodje vključite tako, da najprej stisnete gumb G (varnostno stikalo, katero ne sme biti blokirano), nato pa pritisnite gumb F

-orodje izklopite tako, da izpustite sprožilec F

! po izklopu orodja se rezalna nitka vrti še nekaj sekund

-pred ponovnim vklopom počakajte, da se rezalna nitka preneha vrteti

! hitra vklop in izklop orodja nista dovoljena

- Indikator stanja akumulatorja ⑩

-pritisnite gumb indikatorja ravni napolnjenosti

akumulatorja AA, da prikažete trenutno raven napolnjenosti akumulatorja ⑩a

! ko začne utripati najnižja raven indikatorja akumulatorja po pritisku gumba AA ⑩b, je akumulator prazen

! ko začnejo utripati ravni 2 indikatorja akumulatorja po pritisku gumba AA ^10 c, akumulator ni v dovoljenem razponu delovne temperature

• Zaščita akumulatorja

Orodje se nenadoma izklopi ali pa ga ni mogoče vklopiti, kadar

- previsoka obremenitev --> odstranite obremenitev in zaženite znova

-temperatura baterije ni v dovoljenem razponu delovne temperature od -20 do +50 °C --> 2 ravni indikatorja napolnjenosti akumulatorja začnejo utripati, ko pritisnete gumb AA ^10 c; počakajte, da se akumulator vrne v dovoljeni razpon delovne temperature

-akumulator je skoraj prazen (zaščitite ga pred popolno izpraznitvijo) --> indikator napolnjenosti akumulatorja prikaže nizko raven napolnjenosti akumulatorja ali utripajočo nizko raven napolnjenosti akumulatorja ⑩b, ko pritisnete gumb AA; napolnite akumulator

! po samodejnem izklopu ne pritiskajte stikala za vklop/izklop; baterija se lahko poškoduje

• Nastavitev položaja vodilnega ročaja ⑬ -sprostite gumb za nastavitev vodilnega ročaja C
  -nastavite položaj vodilnega ročaja
  -pritrdite gumb za nastavitev vodilnega ročaja C

• Nastavitev dolžine cevi ⑭
• Nastavitev usmerjenosti vodilnega ročaja ⑮

1. navzdol za obrezovanje
2. vstran za obrobljanje

• Nastavitev vrtljive funkcije ⑯

-ustrezno nastavite kot cevi

1. shranjevanje v samostoječem položaju
2. obrezovanje na ozkih prostorih
3. običajno obrezovanje
4. obrezovanje pod nizkimi predmeti
5. funkcija obrobljanja

- Uporaba ščita za cvetlice ⑰

Uporabite ščit za cvetlice, da zaščitite dragocene rastline pred nenamernim obrezovanjem

-ščit za cvetlice M zložite navzdol
Sprostite ščit za cvetlice za funkcijo obrobljanja ali obrezovanje v bližini trdih ovir
-ščit za cvetlice M zložite navzgor

• Nastavitev orodja za obrezovanje

-nastavite dolžino cevi D ⑭
-glavni ročaj nastavite v položaj za obrezovanje ^15
-uporabite vrtljivi položaj 2, 3 ali 4 ⑯
-uporabite ščit za cvetlice M⑰

• Nastavitev orodja za obrobljanje

-nastavite dolžino cevi D ⑭
-glavni ročaj nastavite v položaj za obrobljanje ^15
-uporabite vrtljivi položaj 5⑯
-sprostite ščit za cvetlice M ⑰
-pri obrobljanju podprite orodje s kolesom za obrobljanje S ^19

- Obrezovanje

! zagotovite, da na območju rezanja ne bo kamenja, grušča ali drugih tujkov

! rezati lahko začnete šele, ko orodje obratuje pri polni hitrosti

-visoko travo režite po plasteh (vselej začnite na vrhu)

-obrezujte samo z vrhom rezalne nitke

-ne režite vlažne ali mokre trave

-preprečite, da bi rezana trava zamašila tuljavo (režite manjše količine trave)

-previdno obrezujte travo okoli dreves in grmovja, da preprečite njihov stik z rezalno nitko

-orodja ne približujte trdnim predmetom, da zaščitite rezalno nitko pred prekomerno obrabo

-bodite pozorni na reakcijske sile ob stiku s trdnimi predmeti

- Držanje in vodenje orodja ⑱ ⑲

-pri rezanju visoke trave počasi zanihajte orodje od desne proti levi in obratno

-pri rezanju nizke trave orodje nagnite, kot prikazano

-orodje držite vedno z obema rokama, s tem imate med delom popoln nadzor nad orodjem

-pri obrobljanju naj bo orodje podprto s kolesom za obrobljanje S ⑲

- Dovajanje nitke

Nitka je samodejno dovedena, ko vklopite ali izklopite orodje

-prikaže se rezalna nitka, ki bo z rezilom za rezanje nitke odrezana na ustrezno dolžino N

! preprečite poškodbe zaradi rezila za rezanje nitke N

-za ohranitev popolnega rezalnega kroga redno dovajajte nitko

-če motor ni pod obremenitvijo ali će orodje ne reže trave, se je rezalna nitka zataknila ali pa je obrabljena oziroma pretrgana; znova navijte tuljavo ali zamenjajte sistem tuljave

- Ponovno navijanje tuljave ⑳

Če rezalna nitka ne štrli iz odprtine tuljave L

! vedno izklopite orodje in odstranite akumulator

-odstranite pokrov tuljave J in odstranite tuljavo K iz držala tuljave V

-rezalno nitko tesno in enakomerno navijte v plasteh v smeri puščice

-rezalno nitko vstavite v režo tuljave Z in zagotovite, da je varno pritrjena (pustite zadostno dolžino nitke)

-rezalno nitko vstavite skozi odprtino tuljave L, nato pa namestite ponovno navito tuljavo v držalo tuljave V

! poskrbite, da je tuljava na varnem mestu, nato pa povlecite rezalno nitko iz reže Z

-namestite pokrov tuljave J

- Menjavanje tuljave ②2

! vedno izklopite orodje in odstranite akumulator

-odstranite staro tuljavo in namestite novo, kot je prikazano na sliki

-s tem orodjem uporabljajte samo tuljavo SKIL

2610S00818 (škoda zaradi uporabe drugih tuljav je izključena iz garancije)

-po menjavi tuljavo vsaj minuto preizkušajte orodje brez obremenitve, da zagotovite njegovo pravilno delovanje

! pred vstavljanjem akumulatorja se prepričajte, da je orodje izklopljeno

VZDRŽEVANJE/SERVISIRANJE

- Orodje ni namenjeno profesionalni uporabi

- Orodje vedno izklopite, odstranite akumulator in se prepričajte, da so se vsi gibljivi deli popolnoma zaustavili

- Orodje naj bo vedno čisto (še posebej prezračevalne odprtine W ②)

-orodje čistite z vlažno krpo (ne uporabljajte čistilnih sredstev ali topil)

-po vsaki uporabi očistite rezilo za rezanje nitke N② in njegovo zaščito A②

-ventilacijske odprtine W ② redno čistite s krtačo ali stisnjenim zrakom

- Redno pregledujte stanje rezalne glave ter tesnjenje matic in vijakov

- Redno pregledujte rabljene ali poškodovane delov in jih po potrebi posredujte v popravilo ali jih menjajte

- Shranjevanje

Način shranjevanja 1 ⑳

- s 2 vijaki (niso vključeni v obseg dobave) obešalnik za shranjevanje Q previdno pritrdite vodoravno na steno

-namestite vmesnik za shranjevanje R in ga potisnite proti montažnemu nosilcu vodila za shranjevanje Q

-orodje shranite tako, da je odprtina za shranjevanje na ročaju prek konice vmesnika za shranjevanje Jačin shranjevanja 2 ⑯

-uporabite vrtljivi položaj 1, orodje pa mora stati samostojno na tleh

- Če bi kljub skrbnima postopkoma izdelave in preizkušanja prišlo do izpada delovanja orodja, naj popravilo opravi servisna delavnica, pooblaščena za popravila SKILevih električnih orodij

- pošljite nerazstavljeno orodje skupaj s potrdilom o nakupu pri vašemu prodajalcu v najbližjo SKIL servisno delavnico (naslovi, kot tudi spisek rezervnih delov se nahaja na www.skil.com)

- Zavedajte se, da garancija ne vključuje poškodb zaradi preobremenitve izdelka ali nepravilne rabe (za več informacij o garancijskih pogojih podjetja SKIL obiščite spletno stran www.skil.com ali povprašajte prodajalca)

ODPRAVLJANJE NAPAK

- V naslednjem seznamu navedeni znaki težav, možni vzroki in ustrezni ukrepi za odpravljanje težav (če to ne pripomore k odkrivanju in odpravljanju težav, se obrnite na vašega prodajalca ali servisno delavnico)

! v primeru električne ali mehanske okvare takoj izklopite orodje in odstranite akumulator

Godje ne deluje

-prazen akumulator -> napolnite akumulator

-vroč akumulator -> počakajte, da se akumulator ohladi -notranja napaka -> obrnite se na prodajalca/servisno delavnico

Godje deluje s prekinitvami

-okvara notranjih električnih povezav -> obrnite se na prodajalca/servisno delavnico

-stikalo za vklop/izklop ne deluje -> obrnite se na prodajalca/servisno delavnico

Menavadno tresenje orodja

-previsoka trava -> postopno rezanje

★odje ne reže

-prekratka/pretrgana nitka -> ročno vstavite nitko

Ntke ni mogoče vstaviti

-prazna tuljava -> tuljavo menjajte

-ujetje nitke v tuljavo -> preglejte tuljavo in jo po potrebi znova navijte

Neustrezna dolžina nitke -> z rezila odstranite pokrov

Menehno trganje nitke

-ujetje nitke v tuljavo -> preglejte tuljavo in jo po potrebi znova navijte

-neustrezna uporaba obrezovalnika -> obrezujte zgolj s koncem nitke; izogibajte se kamenju, zidom in drugim trdnim predmetom; enakomerno dovajajte nitko

OKOLJE

• Električnega orodja, baterije, pribora in embalaže ne odstranjujte s hišnimi odpadki (samo za države EU)
  -v skladu z Evropsko direktivo 2012/19/EG o odpadni električni in elektronski opremi in z njenim izvajanjem v nacionalni zakonodaji je treba električna orodja ob koncu njihove življenjske dobe ločeno zbirati in jih predati v postopek okolju prijaznega recikliranja
  -ko je potrebno odstranjevanje, naj vas o načinu spomni simbol ⑨
  ! preden akumulator zavržete, prilepite kontakte z debelejšim izolirnim trakom, da preprečite kratek stik

HRUP / VIBRACIJA

• 0230

Izmerjeno v skladu s predpisom EN 60335 je raven zvočnega pritiska za to orodje 72,1 dB(A) (netočnost K = 2,5 dB) in jakosti zvoka 85,6 dB(A) (netočnost K = 1,1 dB), in vibracija 2,7 m/s² (vektorska vsota treh smeri; netočnost K = 1,5 m/s²)

• 0240

Izmerjeno v skladu s predpisom EN 60335 je raven zvočnega pritiska za to orodje 77,2 dB(A) (netočnost K = 2,5 dB) in jakosti zvoka 88,6 dB(A) (netočnost K = 2,0 dB), in vibracija 3,9 m/s² (vektorska vsota treh smeri; netočnost K = 1,5 m/s²)

- Raven oddajanja vibracij je bila izmerjena v skladu s standardiziranimi testi, navedenimi v EN 60335; uporabiti jo je mogoče za primerjavo različnih orodij med seboj in za predhodno primerjavo izpostavljenosti vibracijam pri uporabi orodja za namene, ki so omenjeni

-uporaba orodja za drugačne namene ali uporaba skupaj z drugimi, slabo vzdrževanimi nastavki lahko znatno poveča raven izpostavljenosti

-čas, ko je orodje izklopljeno ali ko teče, vendar z njim ne delamo, lahko znatno zmanjša raven izpostavljenosti

! pred posledicami vibracij se zaščitite z vzdrževanjem orodja in pripadajočih nastavkov, ter tako, da so vaše roke tople, vaši delovni vzorci pa organizirani

Juhtmevaba murutrimmer 0230/0240 SISSEJUHATUS
