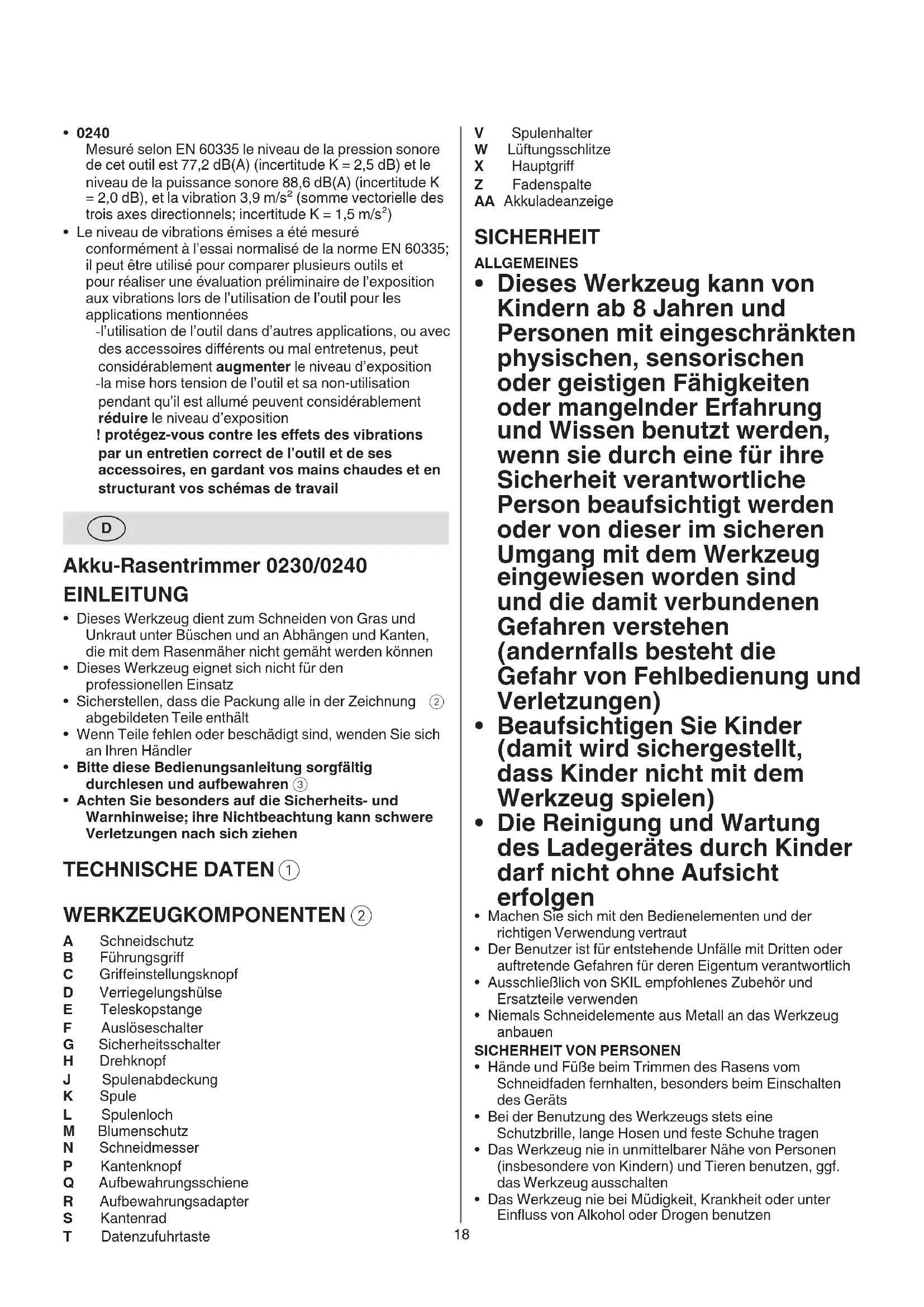

BEDIENUNGSANLEITUNG 0230 AA SKIL

• Dieses Werkzeug dient zum Schneiden von Gras und Unkraut unter Büschen und an Abhängen und Kanten, die mit dem Rasenmäher nicht gemäht werden können
• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Sicherstellen, dass die Packung alle in der Zeichnung ② abgebildeten Teile enthält
• Wenn Teile fehlen oder beschädigt sind, wenden Sie sich an Ihren Händler
• Bitte diese Bedienungsanleitung sorgfältig durchlesen und aufbewahren ③
• Achten Sie besonders auf die Sicherheits- und Warnhinweise; ihre Nichtbeachtung kann schwere Verletzungen nach sich ziehen

TECHNISCHE DATEN ①

WERKZEUGKOMPONENTEN ②

A Schneidschutz
B Führungsgriff
C Griffeinstellungsknopf
D Verriegelungshülse
E Teleskopstange
F Auslöseschalter
G Sicherheitsschalter
H Drehknopf
J Spulenabdeckung
K Spule
L Spulenloch
M Blumenschutz
N Schneidmesser
P Kantenknopf
Q Aufbewahrungsschiene
R Aufbewahrungsadapter
s Kantenrad
T Datenzufuhrtaste

V Spulenhalter
W Lüftungsschlitze
X Hauptgriff
Z Fadenspalte
AA Akkuladeanzeige

SICHERHEIT

ALLGEMEINES

- Dieses Werkzeug kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder von dieser im sicheren Umgang mit dem Werkzeug eingewiesen worden sind und die damit verbundenen Gefahren verstehen (andernfalls besteht die Gefahr von Fehlbedienung und Verletzungen)

- Beaufsichtigen Sie Kinder (damit wird sichergestellt, dass Kinder nicht mit dem Werkzeug spielen)

• Die Reinigung und Wartung des Ladegerätes durch Kinder darf nicht ohne Aufsicht erfolgen

• Machen Sie sich mit den Bedienelementen und der richtigen Verwendung vertraut
• Der Benutzer ist für entstehende Unfälle mit Dritten oder auftretende Gefahren für deren Eigentum verantwortlich
• Ausschließlich von SKIL empfohlenes Zubehör und Ersatzteile verwenden
• Niemals Schneidelemente aus Metall an das Werkzeug anbauen

SICHERHEIT VON PERSONEN

• Hände und Füße beim Trimmen des Rasens vom Schneidfaden fernhalten, besonders beim Einschalten des Geräts
• Bei der Benutzung des Werkzeugs stets eine Schutzbrille, lange Hosen und feste Schuhe tragen
• Das Werkzeug nie in unmittelbarer Nähe von Personen (insbesondere von Kindern) und Tieren benutzen, ggf. das Werkzeug ausschalten
• Das Werkzeug nie bei Müdigkeit, Krankheit oder unter Einfluss von Alkohol oder Drogen benutzen

VOR DER ANWENDUNG

• Das Werkzeug nur bei ausreichendem Tageslicht oder mit entsprechender künstlicher Beleuchtung verwenden
• Das Werkzeug nie mit beschädigtem oder ohne Schneidschutz benutzen
• Die Funktionsfähigkeit des Werkzeugs vor jeder Benutzung und nach einem Stoß prüfen und es bei einem Defekt sofort von einer qualifizierten Person reparieren lassen (das Werkzeug niemals selbst öffnen)
• Vor der Verwendung des Werkzeugs den Schnittbereich sorgfältig inspizieren und alle Fremdkörper entfernen, um die sich die Fäden beim Trimmen des Rasens schlingen könnten (z. B. Steine und lose Holzstücke)

WÄHREND DER ANWENDUNG

• Das Werkzeug nie bei schlechtem Wetter verwenden, insbesondere nicht bei Blitzschlagrisiko
  • Das Werkzeug nicht auf nassem Rasen verwenden
• Achten Sie stets auf Ihr Gleichgewicht und auf sicheren Stand; übernehmen Sie sich nicht
• Das Werkzeug nur im Gehen verwenden (niemals rennen)
• Nach dem Ausschalten des Geräts dreht sich der Schneidfaden noch einige Sekunden weiter
• Kein Gras schneiden, dass nicht auf dem Boden wächst (z. B. auf Mauern oder Steinen)
• Straßen oder Kieswege nicht mit laufendem Werkzeug überqueren
• Lassen Sie sich nicht ablenken und konzentrieren Sie sich stets auf das, was Sie tun
• Das Werkzeug immer abschalten und den Akku entnehmen

-wenn das Werkzeug unbeaufsichtigt ist

-vor dem Entfernen von festsitzendem Material

-vor dem Inspizieren und Reinigen des Werkzeugs oder vor Arbeiten an dem Werkzeug

-nach dem Anschlagen an einen Gegenstand

-wenn das Werkzeug beginnt ungewöhnlich zu vibrieren

- Immer darauf achten, dass die Lüftungsschlitze frei von Schmutz sind

NACH DER ANWENDUNG

- Das Werkzeug drinnen an trockener und abgesperrter Stelle, für Kinder unzugänglich, lagern

-Bewahren Sie den Akkupack getrennt vom Gerät auf

BATTERIEN

- Der mitgelieferte Akku ist teilweise geladen (um die volle Kapazität des Akkus nutzen zu können, laden Sie den Akku im Ladegerät vollständig auf, bevor Sie das Elektrowerkzeug zum ersten Mal verwenden)

- Nur die mit diesem Werkzeug mitgelieferten Batterien und Ladegeräte verwenden

-SKIL-Batterie: BR1*31****

-SKIL-Ladegerät: CR1*31****

• Beschädigte Batterien nicht weiter verwenden, sondern ersetzen
  • Die Batterie nicht auseinandernehmen
  • Das Werkzeug/die Batterie niemals Regen aussetzen
• Erlaubte Umgebungstemperatur (Werkzeug/Ladegerät/Batterie):

-beim Laden 4...40°C

-beim Betrieb -20...+50°C

-bei Lagerung -20...+50°

ERKLÄRUNG DER SYMBOLE AUF DEM WERKZEUG/AKKU

③ Die Bedienungsanleitung vor dem Gebrauch lesen
④ Batterien werden bei Kontakt mit Feuer explodieren, die Batterien daher niemals verbrennen

⑤ Bewahren Sie das Werkzeug/Ladegerät/Batterie stets bei Raumtemperaturen unter 50°C auf
⑥ Auf das Risiko von Verletzungen durch fliegende Schmutzpartikeln achten (Sicherheitsabstand zu Umstehenden halten)
⑦ Schutzbrille und Gehörschutz tragen
⑧ Das Werkzeug niemals dem Regen aussetzen
⑨ Elektrowerkzeuge und Batterien nicht in den Hausmüll werfen

BEDIENUNG

- Montageanleitung

-Den Schneidschutz A wie abgebildet mit den 2 mitgelieferten Schrauben ⑪a montieren
! das Werkzeug niemals ohne den Schneidschutz A benutzen
-Blumenschutz M ⑪b verwenden
-Den Führungsgriff B wie abgebildet ⑬ anbringen

• Aufladen des Akkus

! Lesen Sie die mit dem Ladegerät gelieferten Sicherheitshinweise

• Entfernen/Einlegen von Batterien ②
• Ein-/Aus-Schalten ⑫

-das Werkzeug einschalten, indem Sie zuerst Knopf G (= Sicherheitsschalter den man nicht festsetzen kann) drücken und dann Schalter F betätigen
-das Werkzeug durch Lösen von Auslöseschalter F abschalten
! Nach dem Ausschalten des Geräts bewegt sich der Schneidfaden noch einige Sekunden weiter
-Warten Sie, bis sich der Schneidfaden nicht mehr dreht, bevor Sie das Gerät wieder einschalten
! das Werkzeug nicht schnell hintereinander ein- und ausschalten

- Akkuladeanzeige ⑩

-Drücken Sie die auf die Akkustandsanzeige AA, um den aktuellen Akkustand anzuzeigen ⑩a
! Wenn der niedrigste Wert der Akkustandsanzeige nach dem Drücken der Taste AA ^10 b blinkt, ist der Akku leer
! Wenn die Werte 2 der Akkustandsanzeige nach dem Drücken der Taste AA ^10 c blinken, befindet sich der Akku nicht im zulässigen Betriebstemperaturbereich

- Batterieschutz

Das Gerät wird plötzlich ausgeschaltet oder kann nicht mehr eingeschaltet werden, wenn

- die Last zu hoch ist --> Last entfernen und neu starten

-die Akkutemperatur nicht im zulässigen Betriebstemperaturbereich von -20 bis +50° C liegt --> 2 Werte der Akkustandsanzeige blinken nach dem Drücken der Taste AA ^10 c; warten, bis sich der Akku wieder innerhalb des zulässigen Betriebstemperaturbereichs befindet

-der Akku fast leer ist (zum Schutz vor

Tiefentladung) --> ein niedriger Akkustand oder ein blinkender Akkustand ⑩b wird von der Akkustandsanzeige angezeigt, wenn die Taste AA gedrückt wird; Akku laden

! nach einer automatischen Ausschaltung des Werkzeugs nicht weiterhin auf den Ein-/Ausschalter drücken; der Akku kann beschädigt werden

- Einstellen der Führungsgriff-Position ⑬ -Führungsgriff-Einstellknopf C lösen -Führungsgriff-Position einstellen -Führungsgriff-Einstellknopf C feststellen

• Rohrlänge ⑭ einstellen

- Führungsgriff-Ausrichtung ⑮ einstellen

1. Nach unten zum Trimmen

2. Zur Seite zum Kantenschneiden

- Schwenkfunktion ⑯ einstellen -Rohrwinkel entsprechend einstellen

1. Frei stehende Aufbewahrung

2. Trimmen auf engstem Raum

3. Normales Trimmen

4. Trimmen unter niedrigen Objekten

5. Kantenfunktion

- Blumenschutz verwenden ⑰ Der Blumenschutz schützt wertvolle Pflanzen vor unbeabsichtigtem Beschneiden -Blumenschutz M nach unten klappen Blumenschutz für die Kantenfunktion oder zum Trimmen in der Nähe von harten Objekten lösen -Blumenschutz M nach oben klappen

- Einrichten des Geräts zum Trimmen -Rohrlänge D ^14 einstellen -Hauptgriff-Ausrichtung in Trimmposition ^15 -Schwenkposition 2, 3 oder 4 ^16 verwenden -Blumenschutz M ^17 verwenden

- Einrichten des Geräts zum Kantenschneiden -Rohrlänge D ^14 einstellen -Hauptgriff-Ausrichtung in Kantenposition ^15 -Schwenkposition 5 ^16 verwenden -Blumenschutz M ^17 lösen -Das Gerät zum Kantenschneiden mit dem Kantenrad S ^19 unterstützen

- Rasen trimmen ! sicherstellen, dass der Schnittbereich frei von Steinen, Abfällen und anderen störenden Gegenständen ist ! den Rasen erst trimmen, wenn das Werkzeug mit voller Geschwindigkeit läuft

-langes Gras schichtweise schneiden (stets von oben beginnen)

-nur mit der Spitze des Schneidfadens schneiden

-kein feuchtes oder nasses Gras schneiden

-darauf achten, dass die Spule nicht von Gras verstopft wird (keine schweren Schnitte vornehmen)

-das Werkzeug nicht überlasten

-Sorgfältig um Bäume und Büsche herum schneiden, damit sie nicht in Kontakt mit den Schneidfäden kommen

-Das Gerät von festen Gegenständen fernhalten, um die Schneidfäden vor übermäßigem Verschleiß zu schützen

-beachten Sie die Rückschlagkräfte, die auftreten, wenn feste Gegenstände berührt werden

- Halten und Führen des Werkzeuges ^18 ^19 - um langes Gras langsam zu schneiden, schwingen Sie das Werkzeug von rechts nach links und andersherum - um kürzeres Gras zu schneiden, neigen Sie das Werkzeug wie abgebildet - das Werkzeug immer fest mit beiden Händen halten um es stets unter Kontrolle zu haben - auf eine sichere Arbeitsposition achten - das Werkzeug immer von Ihrem Körper entfernt halten

-Zum Kantenschneiden sollte das Gerät mit dem Kantenrad S ⑲ unterstützt werden

- Fadennachstellung Der Faden wird beim Ein- und Ausschalten des Werkzeugs automatisch zugeführt -Der Schneidfaden wird freigegeben und vom Schneidmesser N auf die richtige Länge zugeschnitten ! Vorsicht vor Verletzungen durch das Schneidmesser N

- Faden manuell zuführen ⑳ -Gerät abschalten und den Akku entnehmen -Den Faden herausziehen und dann die Fadenzufuhrtaste T drücken -nach der Fadennachstellung das Werkzeug vor dem Einschalten immer erst in die normale Betriebsposition bringen -Den Faden regelmäßig nachstellen, um den vollen Schnittdurchmesser zu behalten -Wenn der Motor läuft und kein Gras geschnitten wird, bleibt der Schneidfaden stecken, verschleißt oder reißt; wickeln Sie die Spule wieder auf oder tauschen Sie sie aus

- Spulenaufwicklung 22 Wenn der Schneidfaden nicht aus der Spulenkappe L hervortritt

! Das Gerät immer abschalten und den Akku entnehmen

-Spulenabdeckung J entfernen und Spule K aus dem Spulenhalter V herausnehmen -Den Schneidfaden fest, gleichmäßig und schichtweise in Pfeilrichtung aufwickeln -Den Faden in den Spulenschlitz Z einlegen und sich vergewissern, dass er sicher sitzt (lassen Sie genug Fadenlänge) -Den Schneidfaden durch das Spulenloch L führen, bevor Sie die aufgewickelte Spule in den Spulenhalter V einsetzen

! Darauf achten, dass die Spule sicher eingelegt ist und dann den Schneidfaden durch den Schlitz Z schieben

-Die Spulenabdeckung J befestigen

- Austausch der Spule ^22 ! Das Gerät immer abschalten und den Akku entnehmen -Die alte Spule entfernen und die neue Spule wie abgebildet einlegen -für dieses Werkzeug nur die SKIL-Spule 2610S00818 verwenden (Schäden aufgrund der Benutzung anderer Spulen sind von der Garantie ausgenommen) -nach dem Austausch der Spule das Werkzeug testweise mindestens eine Minute im Leerlauf laufen lassen, um sicherzustellen, dass das Werkzeug richtig funktioniert ! Darauf achten, dass das Gerät mit eingelegtem Akku beim Anschließen ausgeschaltet ist

WARTUNG / SERVICE

- Dieses Werkzeug eignet sich nicht für den professionellen Einsatz - Das Gerät immer ausschalten, die Akkupacks entnehmen und sicherstellen, dass alle beweglichen Bauteile zum Stillstand gekommen sind

• Halten Sie das Werkzeug immer sauber (insbesondere die Lüftungsschlitze W ②)
  -Werkzeug mit einem feuchten Tuch reinigen (keine Reinigungs- oder Lösungsmittel verwenden) -das Schneidmesser N ② und den Schneidschutz A ② nach jeder Benutzung reinigen -reinigen Sie die Lüftungsschlitze W ② regelmäßig mit einer Bürste oder Druckluft

- Regelmäßig den Zustand des Schneidkopfes und den Sitz der Schrauben, Muttern und Bolzen prüfen

- Regelmäßig auf verschlissene oder beschädigte Komponenten prüfen und diese bei Bedarf reparieren bzw. austauschen

- Aufbewahrung Aufbewahrung 1 ^21

-Aufbewahrungsschiene Q sicher mit 2 Schrauben (nicht mitgeliefert) horizontal an der Wand befestigen -Den Aufbewahrungsadapter R befestigen und an die Montageplatte der Aufbewahrungsschiene Q schieben -Das Gerät mit der Aufbewahrungsöffnung im Griff über der Spitze des Aufbewahrungsadapters lagern

Aufbewahrung 2 ^16 -Schwenkposition 1 einstellen, damit das Gerät selbstständig auf dem Boden steht

- Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für SKIL-Elektrowerkzeuge ausführen zu lassen

- das Werkzeug unzerlegt, zusammen mit dem Kaufbeleg, an den Lieferer oder die nächste SKIL-Vertragswerkstätte senden (die Anschriften so wie die Ersatzteilzeichnung des Werkzeuges finden Sie unter www.skil.com)

- Beachten Sie, dass Überlastung oder unsachgemäßer Gebrauch des Produkts zum Erlöschen der Garantie führt (die SKIL-Garantiebedingungen finden Sie unter www.skil.com oder fragen Sie Ihren Händler)

STÖRUNGSBESEITIGUNG

- Die folgende Liste enthält Symptome für Probleme, mögliche Ursachen und Lösungsmaßnahmen (wenn das Problem darin nicht beschrieben wird oder so nicht behoben werden kann, wenden Sie sich bitte an Ihren Händler oder Ihren Kundendienst)

! Bei elektrischer oder mechanischer Fehlfunktion das Werkzeug sofort ausschalten und den Akku entfernen

Verkzeug funktioniert nicht

-Leerer Akku -> Akku laden
-Heißer Akku -> Akku abkühlen lassen
-Defekt im Inneren -> Händler/Kundendienst kontaktieren

Verkzeug hat Aussetzer

-Innenverdrahtung defekt -> Händler/Kundendienst kontaktieren
-Ein-/Aus-Schalter defekt -> Händler/Kundendienst kontaktieren

Verkzeug vibriert ungewöhnlich

-Gras ist zu hoch -> Schrittweise schneiden

Verkzeug schneidet nicht

-Faden zu kurz/kaputt -> Faden manuell nachstellen

Faden lässt sich nicht nachstellen

-Spule leer -> Spule austauschen
-Faden in Spule verheddert -> Spule inspizieren, bei Bedarf neu aufwickeln

Faden ist nicht auf die richtige Länge zugeschnitten -> Abdeckung von Schneidmesser entfernen

Faden bricht ständig

-Faden in Spule verheddert -> Spule inspizieren, bei Bedarf neu aufwickeln
- Trimmer falsch benutzt -> Nur mit der Spitze des Fadens trimmen; Steine, Mauern und andere harte Gegenstände meiden; Faden regelmäßig nachstellen

UMWELT

- Elektrowerkzeuge, Batterien, Zubehör und Verpackungen nicht in den Hausmüll werfen (nur für EU-Länder)

-gemäss Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführt werden -hieran soll Sie Symbol ⑨ erinnern

! bevor Sie die Batterie entsorgen, schützen Sie die Batterieenden mit einem schweren Band, um so Kriechströme zu vermeiden

GERÄUSCH / VIBRATION

• 0230

Gemessen gemäß EN 60335 beträgt der Schalldruckpegel dieses Gerätes 72,1 dB(A) (Unsicherheit K = 2,5 dB) und der Schalleistungspegel 85,6 dB(A) (Unsicherheit K = 1,1 dB), und die Vibration 2,7 m/s² (Vektorsumme dreier Richtungen; Unsicherheit K = 1,5 m/s²)

• 0240

Gemessen gemäß EN 60335 beträgt der Schalldruckpegel dieses Gerätes 77,2 dB(A) (Unsicherheit K = 2,5 dB) und der Schalleistungspegel 88,6 dB(A) (Unsicherheit K = 2,0 dB), und die Vibration 3,9 m/s² (Vektorsumme dreier Richtungen; Unsicherheit K = 1,5 m/s²)

- Die Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60335 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke

-die Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder schlecht gewartetem Zubehör kann die Expositionsstufe erheblich erhöhen
-Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es läuft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringern! schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm und organisieren Sie Ihren Arbeitsablauf
