РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 0230 AA SKIL

• Този инструмент е предназначен за рязане на трева и плевели, намиращи се под храсти, както и по склонове и гранични места, до които не може да достигне косачка за трева
  • Този инструмент не е предназначен за професионална употреба
• Проверете дали в опаковката се намират всички части, както е показано на чертежа②
• Когато има липсващи или повредени части, моля, свържете се с Вашия дилър
• Прочетете внимателно това ръководство преди употреба и го запазете за справки в бъдеще③
• Обърнете специално внимание на инструкциите за безопасност и предупрежденията; неспазването им може да доведе до сериозно увреждане

ТЕХНИЧЕСКИ ДАННИ ①

ЕЛЕМЕНТИ НА ИНСТРУМЕНТА②

A Защитен капак

В Дръжка за водене

С Копче за регулиране на дръжката

D Затягаша втулка

Е Телескопична тръба

F Спусъков включвател

G Предпазен изключвател

Н Бутон за завъртане

J Капак на ролката

К Ролка

L Дупка за ролката

М Предпазно устройство за цветя

N Нож за рязане на кордата

Р Бутон за отсичане

Q Конзола за съхранение

R Адаптер за съхранение

S Колело за отсичане

Т Бутон за подаване на корда

V Държач на ролката

W Вентилационните отвори

X Основна дръжка

Z Слотове за кордата

AA Индикатор за капацитета на батерията

БЕЗОПАСНОСТ

ОБЩИ

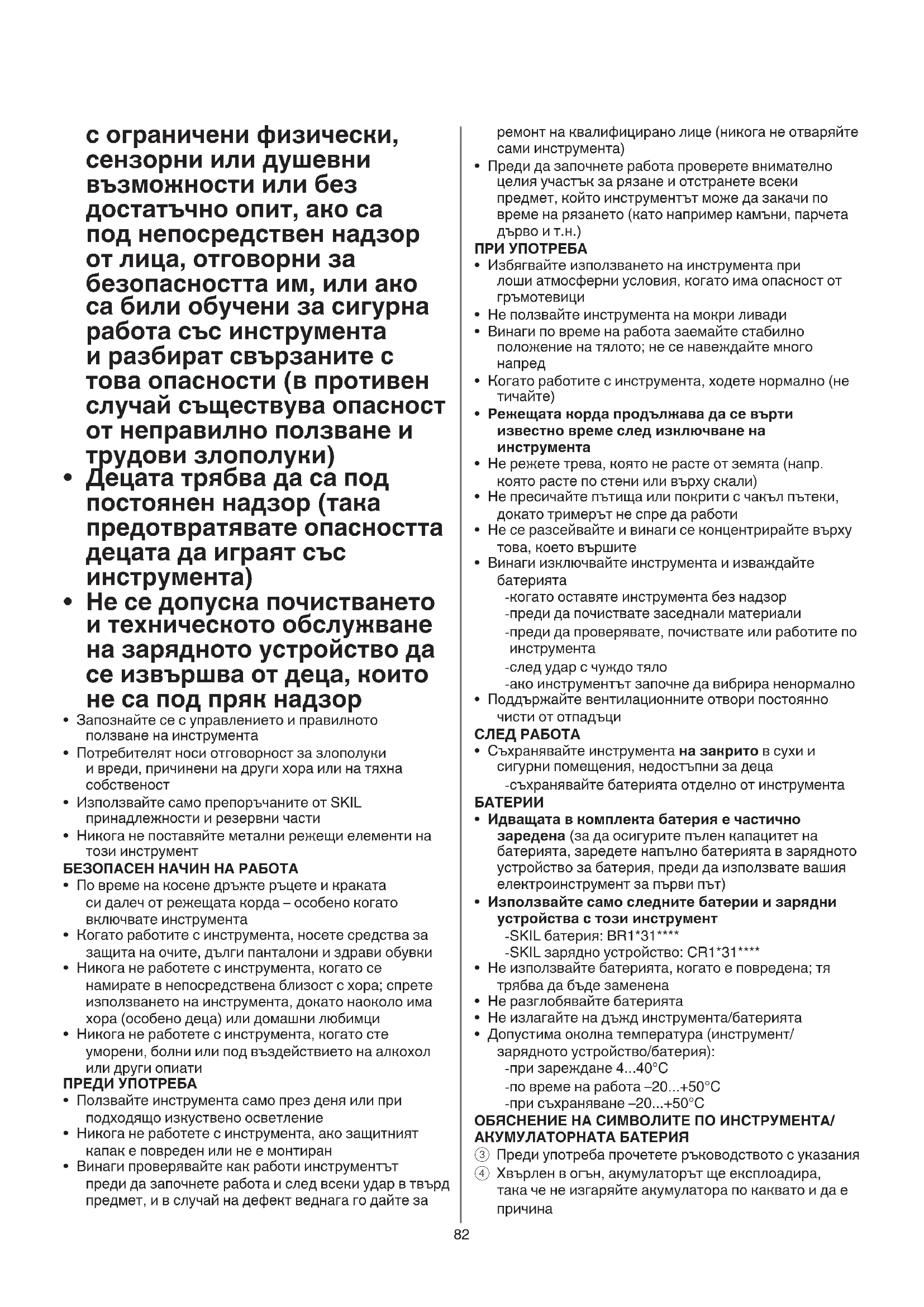

- Този инструмент може да се използва от деца от 8-годишна възраст и лица

с ограничени физически, сензорни или душевни възможности или без достатъчно опит, ако са под непосредствен надзор от лица, отговорни за безопасността им, или ако са били обучени за сигурна работа със инструмента и разбират свързаните с това опасности (в противен случай съществува опасност от неправилно ползване и трудови злополуки)

- Децата трябва да са под постоянен надзор (така предотвратявате опасността децата да играят със инструмента)

- Не се допуска почистването и техническото обслужване на зарядното устройство да се извършва от деца, които не са под пряк надзор

- Запознайте се с управлението и правилното ползване на инструмента

- Потребителят носи отговорност за злополуки и вреди, причинени на други хора или на тяхна собственост

- Използвайте само препоръчаните от SKIL принадлежности и резервни части

- Никога не поставяйте метални режещи елементи на този инструмент

БЕЗОПАСЕН НАЧИН НА РАБОТА

- По време на косене дръжте ръцете и краката си далеч от режещата корда – особено когато включвате инструмента

- Когато работите с инструмента, носете средства за защита на очите, дълги панталони и здрави обувки

- Никога не работете с инструмента, когато се намирате в непосредствена близост с хора; спрете използването на инструмента, докато наоколо има хора (особено деца) или домашни любимци

- Никога не работете с инструмента, когато сте уморени, болни или под въздействието на алкохол или други опиати

ПРЕДИ УПОТРЕБА

- Ползвайте инструмента само през деня или при подходящо изкуствено осветление

- Никога не работете с инструмента, ако защитният капак е повреден или не е монтиран

- Винаги проверявайте как работи инструментът преди да започнете работа и след всеки удар в твърд предмет, и в случай на дефект веднага го дайте за

- Преди да започнете работа проверете внимателно целия участьк за рязане и отстранете всеки предмет, който инструментът може да закачи по време на рязането (като например камъни, парчета дърво и т.н.)

ПРИ УПОТРЕБА

- Избягвайте използването на инструмента при лоши атмосферни условия, когато има опасност от гръмотевици

- Не ползвайте инструмента на мокри ливади

- Винаги по време на работа заемайте стабилно положение на тялото; не се навеждайте много напред

- Когато работите с инструмента, ходете нормално (не тичайте)

- Режещата корда продължава да се върти известно време след изключване на инструмента

- Не режете трева, която не расте от земята (напр. която расте по стени или върху скали)

- Не пресичайте пътища или покрити с чакъл пътеки, докато тримерът не спре да работи

- Не се разсейвайте и винаги се концентрирайте върху това, което вършите

- Винаги изключвайте инструмента и изваждайте батерията

-когато оставяте инструмента без надзор -преди да почиствате заседнали материали -преди да проверявате, почиствате или работите по инструмента -след удар с чуждо тяло -ако инструментът започне да вибрира ненормално

- Поддържайте вентилационните отвори постоянно чисти от отпадъци

СЛЕД РАБОТА

- Съхранявайте инструмента на закрито в сухи и сигурни помещения, недостъпни за деца -съхранявайте батерията отделно от инструмента

БАТЕРИИ

- Идвашата в комплента батерия е частично заредена (за да осигурите пълен капацитет на батерията, заредете напълно батерията в зарядното устройство за батерия, преди да използвате вашия електроинструмент за първи път)

- Използвайте само следните батерии и зарядни устройства с този инструмент -SKIL батерия: BR1*31**** -SKIL зарядно устройство: CR1*31****

- Не използвайте батерията, когато е повредена; тя трябва да бъде заменена

- Не разглобявайте батерията

- Не излагайте на дъжд инструмента/батерията

- Допустима околна температура (инструмент/зарядното устройство/батерия): -при зареждане 4...40°C -по време на работа -20...+50°C -при съхраняване -20...+50°C

③ Преди употреба прочетете ръководството с указания

④ Хвърлен в огън, акумулаторът ще експлоадира, така че не изгаряйте акумулатора по каквато и да е причина

⑤ Съхранявайте инструмента/зарядното устройство/ батерията в помещения при температури, не по-високи от 50°C
⑥ Внимавайте за опасността от нараняване от летящи отпадъци (дръжте околните на безопасно разстояние от работната площ)
⑦ Носете защитни очила и тапи за уши
⑧ Не излагайте инструмента на дъжд
⑨ Не изхвърляйте електроуредите и батерии заедно с битови отпадъци

УПОТРЕБА

• Инструкции за сглобяване
  -монтирайте протектора за рязане А с два винта според илюстрацията ⑪ а
  ! никога не използвайте инструмента без защитен капак А
  -използвайте предпазителя за цветя М⑪b
  -монтирайте дръжката за водене В според илюстрацията ⑬

- Зареждане на акумулатора

! прочетете предупрежденията и инструкциите за безопасност, доставени със зарядното устройство

- Изваждане/поставяне на батерията ②

• Включване/изключване ⑫

-включете инструмента, като първо натиснете копчето G (= защитен превключвател, който не може да се блокира) а след това дръпнете спусъка F -изключете инструмента като освободите спусъков включвател F

! след изключване на инструмента режещата корда продължава да се върти още няколко секунди

-изчакайте режещата корда да спре да се върти, преди отново да включите

! не включвайте и изключвайте бързо тримера

- Индикатор за капацитета на батерията ⑩

-натиснете бутона за индикатор на нивото на заряд на батерията АА за показване на текущото ниво на заряд на батерията ⑩ а

! когато най-ниското ниво на индикатора за заряд на батерията започне да мига след натискане на бутона АА ⑩b, батерията е празна ! когато 2 нивата на индикатора за заряд на батерията започнат да мигат след натискане на бутона АА ⑩c, батерията не е в допустимия работен температурен диапазон

- Защита на батерията

Инструментът внезапно се изключва или не позволява да се включи, когато

-натоварването е прекалено голямо --> премахнете натоварването и рестартирайте -температурата на батерията е извън допустимия работен температурен диапазон от

-20 до +50°C --> 2 нивата на индикатора за заряд на батерията започват да мигат, когато натискате бутона АА ^10 с; изчакайте, докато батерията си възвърне допустимия работен температурен диапазон

-батерията е почти празна (за предпазване срещу пълно разреждане) --> ниско ниво на

батерията или мигащо ниско ниво на батерията ^10 ъ е показано чрез индикатора за заряд на батерията, когато натискате бутона АА; заредете батерията ! след автоматичното изключване на инструмента не продължавайте да натискате спусъна, понеже може да се повреди акумулаторът

• Задаване на позицията на дръжката за водене ⑬ -освободете копчето за регулиране на дръжката за водене С
  -регулирайте позицията на дръжката за водене -затегнете копчето за регулиране на дръжката за водене С

- Настройване на дължината на тръбата ⑭

- Настройване на ориентацията на основната дръжка ⑮

1. надолу за косене

2. отстрани за отсичане

- Настройване на функцията за завъртане ⑯

-задайте съответния ъгъл на тръбата

1. свободно стоящо съхранение
2. косене в тесни пространства
3. редовно косене
4. косене под ниски обекти
5. функция за отсичане

- Използване на предпазителя за цветя ⑰

Използвайте предпазителя за цветя, за да защитите ценните растения от неволно окастряне -сгънете предпазителя за цветя М надолу Деактивирайте предпазителя за цветя за функцията за отсичане или за косене в близост до твърди препятствия -сгънете предпазителя за цветя М нагоре

- Настройване на уреда за косене

-задайте дължината на тръбата D⑭
-задайте ориентацията на основна дръжка в позиция за косене ⑮
-използвайте позиция на завъртане 2, 3 или 4 ⑯
-използвайте предпазителя за цветя М⑰

- Настройване на инструмента за отсичане

-задайте дължината на тръбата D⑭
-задайте ориентацията на основната дръжка в позиция за отсичане ⑮
-използвайте позиция на завъртане 5⑯
-деактивирайте предпазителя за цветя М⑰
-за отсичане – подпрете инструмента чрез колелото за отсичане S ⑲

- Рязане на трева

! уверете се, че на участька за рязане няма камъни, отпадъци и други чужди тела

! започнете рязането на тревата само ногато инструментът работи с пълна скорост

-режете високата трева на пластове (винаги започвайте от най-горния пласт)
-режете тревата само с върха на режещата корда
-не режете влажна или мокра трева
-не допускайте отрязаната трева да задръства ролката (не правете дълбоки откоси)
-не претоварвайте инструмента
-внимателно режете около дървета и храсти, така че те да не влизат в контакт с режещата корда
-дръжте инструмента далеч от твърди предмети, за да предпазите режещата корда от прекомерно износване

-не забравяйте за силите на обратния удар, които се задействат, когато се докоснат твърди тела

• Държане и насочване на инструмента ⑱⑲

-за рязане на висока трева бавно движете инструмента отдясно наляво и обратно

-за рязане на по-ниска трева наклонете инструмента, както е илюстрирано

-дръжте електроинструмента здраво с двете ръце, така че по всяко време да имате пълен контрол върху него

-поддържайте стабилна работна поза

-винаги дръжте инструмента достатъчно далеч от тялото си

-за отсичане оставете инструментът да се подпира на колелото за отсичане S ^19

- Подаване на корда

Кордата се подава автоматично, когато инструментът се включва или изключва

-режещата корда ще се освободи и ще се отреже до необходимата дължина от острието за рязане на кордата N

! внимавайте да не се нараните от ножа за рязане на кордата N

• Ръчно подаване на кордата ⑳

-изключете инструмента и извадете батерията

-издърпайте кордата и продължавайте да дърпате, след което натиснете и пуснете бутона за подаване на корда Т

-след подаване на корда винаги връщайте инструмента в нормалното му работно положение преди да го включите отново

-подавайте кордата редовно, за да поддържате пълен кръг на рязане

-когато моторът работи без натоварване и не се реже трева, режещата корда е заседнала, износена или се къса; пренавийте ролката или подменете ролковата система

- Пренавиване на ролката ②2

В случай че режещата корда не се подава от дупката за ролката L

! винаги изключвайте инструмента и изваждайте батерията

-свалете капака на ролката J и извадете ролката K от държача на ролката V

-пренавийте стегнато режещата корда равномерно на слоеве в посока на стрелката

-вкарайте режещата корда в слота на ролката Z и се уверете, че стои сигурно на място (оставете достатъчно дължина на кордата)

-пекарайте режещата корда през дупката на ролката L, преди да поставите пренавитата ролка в държача на ролката V

! уверете се, че ролката е разположена сигурно на мястото си, след което издърпайте режещата корда от слота Z

-монтирайте капака на ролката J

• Подменяне на ролката ②2

! винаги изключвайте инструмента и изваждайте батерията

-извадете старата ролка и монтирайте новата ролка според илюстрацията

-с този инструмент използвайте само ролковата система на SKIL 2610S00818 (гаранцията няма да

покрива повреди, причинени от употребата на други ролкови системи)

-след подменяне на ролката пуснете инструмента пробно за най-малко една минута без натоварване, за де се уверите, че инструментът работи нормално

! бъдете сигурни, че инструментът е изключен, когато поставяте батерията

ПОДДРЪЖКА / СЕРВИЗ

- Този инструмент не е предназначен за професионална употреба

- Винаги изключвайте инструмента, изваждайте батерията и се уверете, че всички движещи се части са спрели напълно

- Винаги поддържайте инструмента чист (особено вентилационните отвори W②)

-почистете уреда с влажен парцал (не използвайте почистващи препарати или разтворители)

-почиствайте режещия нож N ② и защитния капак A ② след всяка употреба

-почиствайте, редовно, вентилационните отвори W ②, с четка или с въздух под налягане

- Редовно проверявайте състоянието на режещата глава и затягането на гайките, болтовете и винтовете

- Редовно проверявайте за износени или повредени части и ги дайте за поправка/подмяна, ако е необходимо

- Съхранение

Метод за съхранение 1 ⑳

-закрепете здраво конзолата за съхранение Q на стената с 2 винта (не са включени) хоризонтално нивелирана

-прикрепете адаптера за съхранение R и го придвижете срещу монтажната основа на конзолата за съхранение Q

-съхранявайте инструмента с дупката за съхранение в дръжката над върха на адаптера за съхранение

Метод за съхранение 2⑯

-използвайте позиция на завъртане 1 и оставете инструментът да стои сам на земята

- Ако въпреки прецизното производство и внимателно изпитване възникне повреда, инструмента да се занесе за ремонт в оторизиран сервис за електроинструменти на SKIL

- занесете инструмента в неразглобен вид заедно с доказателство за покупката му в търговския обект, откъдето сте го закупили, или в най-близкия сервис на SKIL (адресите, както и схемата за сервизно обслужване на електроинструмента, можете да намерите на адрес www.skil.com)

- Имайте предвид, че повреда поради претоварване или неправилно манипулиране с продукта ще бъде изключена от гаранцията (за условията на гаранцията от SKIL вижте на интернет адрес: www.skil.com или попитайте ваши дилър)

ОТКРИВАНЕ И ОТСТРАНЯВАНЕ НА ПРОБЛЕМИ

- В следващия списък са включени признаците за проблеми, вероятните причини и начините за отстраняване (ако това не помогне за откриване и отстраняване на проблема, се обърнете към Вашия дистрибутор или сервис)

! в случай на електрическа или механична

неизправност изключете незабавно инструмента и извадете батерията

Инструментът не работи

-батерията е празна -> заредете батерията

-батерията е топла -> оставете батерията да изстине

-вътрешна повреда -> обърнете се към дистрибутора/сервиз

Инструментът работи с прекъсване

-повредени вътрешни кабели -> обърнете се към дистрибутора/сервиз

-повреден бутон за включване/изключване -> обърнете се към дистрибутора/сервиз

Инструментът вибрира необичайно

-тревата е твърде висока -> режете на етапи

Инструментът не реже тревата

-кордата е твърде къса/скъсана -> подайте кордата ръчно

Нордата не може да бъде подавана

-ролката е празна -> подменете ролката

-кордата е заплетена вътре в ролката -> проверете ролката; пренавийте кордата, ако е необходимо

Нордата не е отрязана до нужната дължина -> свалете капачката от режещия нож

Нордата непрекъснато се къса

-кордата е заплетена вътре в ролката -> проверете ролката; пренавийте кордата, ако е необходимо

-тримерът се използва неправилно -> режете тревата само с върха на кордата; избягвайте контакта с камъни, стени и други твърди тела; редовно подавайте кордата

ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

- Не изхвърляйте електроуредите, батерии, приспособленията и опановките заедно с битови отпадъци (само за страни от ЕС)

-съобразно Директивата на ЕС 2012/19/EG относно износени електрически и електронни уреди и отразяването й в националното законодательство износените електроуреди следва да се събират отделно и да се предават за рециклиране според изискванията за опазване на околната среда -за това указва символът⑨ togава когато трябва да бъдат унищожени

! преди да изхвърлите батерията, защитете изводите й с дебела лепенка, за да няма опасност от възникване на късо съединение

ШУМ / ВИБРАЦИИ

• 0230

Измерено в съответствие с EN 60335 нивото на звуково налягане на този инструмент е 72,1 dB(A) (неопределеност K = 2,5 dB) а нивото на звукова мощност е 85,6 dB(A) (неопределеност K = 1,1 dB), а вибрациите са 2,7 м/с² (векторната сума по трите направления; неопределеност K = 1,5 м/с²)

• 0240

Измерено в съответствие с EN 60335 нивото на звуково налягане на този инструмент е 77,2 dB(A) (неопределеност K = 2,5 dB) а нивото на звукова мощност е 88,6 dB(A) (неопределеност K = 2,0 dB), а вибрациите са 3,9 м/с² (векторната сума по трите направления; неопределеност K = 1,5 м/с²)

- Нивото на предадените вибрации е измерено в съответствие със стандартизирания тест, определен в EN 60335; то може да се използва за сравнение на един инструмент с друг и като предварителна оценка на подлагането на вибрации при използването на инструмента за посочените приложения

-използването на инструмента за различни от тези приложения или с други, или лошо поддържани аксесоари може значително да повиши нивото на което сте подложени

-периодите от време, когато инструмента е изключен или съответно включен, но с него не се работи в момента могат значително да намалят нивото на което сте подложени

! предпазвайте се от ефектите от вибрациите, като поддържате инструмента и ансесоарите му, пазите ръцете си топли и организирате вашите модели на работа

SK

ВО ТЕКОТ НА УПОТРЕБАТА

-не сечете влажна или мокра трева

-поставете капак на макарата J

• Замена на калемот ②2

Машината вибрира невообичаено
