MANUAL I PËRDORUESIT 0230 AA SKIL

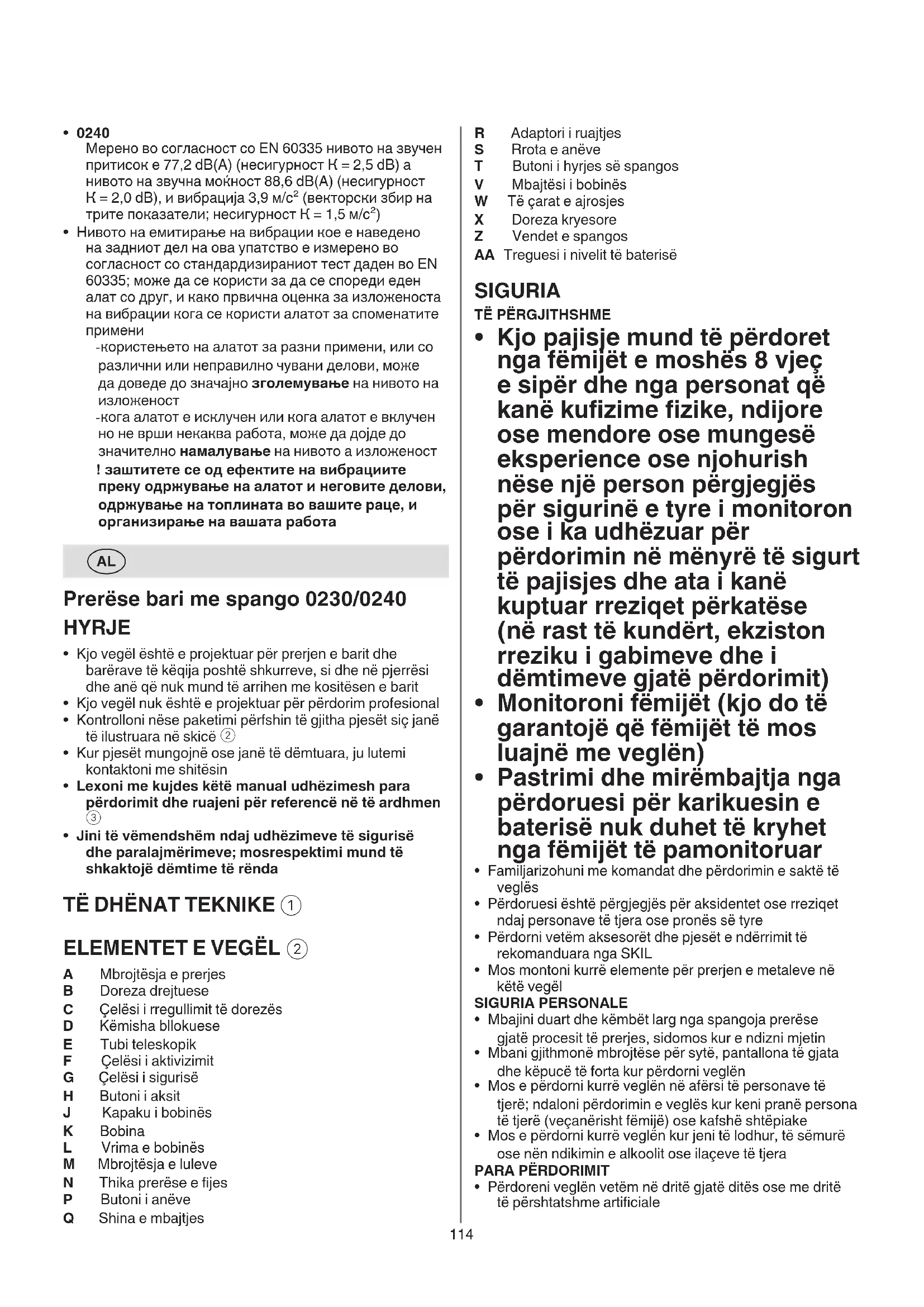

Prerëse bari me spango 0230/0240 HYRJE

• Kjo vegël éshtë e projektuar për prerjen e barit dhe barërave të këqija poshtë shkurreve, si dhe në pjerrësi dhe anë gë nuk mund të arrihen me kositësen e barit
• Kjo vegël nuk është e projektuar për përdorim profesional
• Kontrolloni nëse paketimi përfshin të gjitha pjesët siç janë të ilustruara në skicë ②
• Kur pjesët mungojnë ose janë të dëmtuara, ju lutemi kontaktoni me shitësin
• Lexoni me kujdes këtë manual udhëzimesh para përdorimit dhe ruajeni për referencë në të ardhmen ③
• Jini të vëmendshëm ndaj udhëzimeve të sigurisë dhe paralajmërimeve; mosrespektimi mund të shkaktojë dëntime të rënda

TË DHËNAT TEKNIKE ①

ELEMENTET E VEGËL ②

A Mbrojtësja e prerjes
B Doreza drejtuese
C Çelësi i rregullimit të dorezës
D Këmisha bblokuese
E Tubi teleskopik
F Çelësi i aktivizimit
G Çelësi i sigurisë
H Butoni i aksit
J Kapaku i bobinës
K Bobina
L Vrima e bobinës
M Mbrojtësja e luleve
N Thika prerëse e fijes
P Butoni i anëve
Q Shina e mbajtjes

R Adaptori i ruajtjes
S Rrota e anëve
T Butoni i hyrjes së spangos
V Mbajtësi i bobinës
W Të çarat e ajrosjes
X Doreza kryesore
Z Vendet e spangos
AA Treguesi i nivelit të baterisë

SIGURIA

TË PËRGJITHSHME

- Kjo pajisje mund të përdoret nga fëmijët e moshës 8 vjeç e sipër dhe nga personat që kanë kufizime fizike, ndijore ose mendore ose mungesë eksperience ose njohurish nëse një person përgjegjës për sigurinë e tyre i monitoron ose i ka udhëzuar për përdorimin në mënyrë të sigurt të pajisjes dhe ata i kanë kuptuar rreziqet përkatëse (në rast të kundërt, ekziston rreziku i gabimeve dhe i dëmtimeve gjatë përdorimit)

- Monitoroni fëmijët (kjo do të garantojë që fëmijët të mos luajnë me veglën)

- Pastrimi dhe mirëmbajtja nga përdoruesi për karikuesin e baterisë nuk duhet të kryhet nga fëmijët të pamonitoruar

- Familjarizohuni me komandat dhe përdorimin e saktë të veglës

- Përdoruesi është përgjegjës për aksidentet ose rreziqet ndaj personave të tjera ose pronës së tyre

- Përdorni vetëm aksesorët dhe pjesët e ndërrimit të rekomanduara nga SKIL

- Mos montoni kurrë elemente për prerjen e metaleve në këtë vegël

SIGURIA PERSONALE

• Mbajini duart dhe këmbët larg nga spangoja prerëse gjatë procesit të prerjes, sidomos kur e ndizni mjetin
• Mbani gjithmonë mbrojtëse për sytë, pantallona të gjata dhe këpucë të forta kur përdorni veglën
• Mos e përdorni kurrë veglën në afërsi të personave të tjerë; ndaloni përdorimin e veglës kur keni pranë persona të tjerë (veçanërisht fëmijë) ose kafshë shtëpiake
• Mos e përdorni kurrë veglën kur jeni të lodhur, të sëmurë ose nën ndikimin e alkoolit ose ilaçeve të tjera

PARA PËRDORIMIT

- Përdoreni veglën vetëm në dritë gjatë ditës ose me dritë të përshtatshme artificiale

• Mos e përdorni kurrë veglën me një mbrojtëse të dëmtuar të prerjes ose pa mbrojtësen e montuar
• Kontrolloni funksionimin e pajisjes para çdo përdorimi dhe pas çdo goditje; në rast defekti, riparojeni nga një person i kualifikuar (mos e hapni kurrë vetë pajisjen)
• Para përdorimit kontrollojeni plotësisht zonën e prerjes dhe hiqni çdo objekt që mund të godasë vegla gjatë prerjes (si gurë, copa druri, etj.)

GJATË PËRDORIMIT

- Shmangni përdorimin e pajisjes në kushtet e motit të keq, sidomos kur ekziston rreziku i vetëtimave

- Mos e përdorni pajisjen në kopshte të lagështa

- Mbani një ekuilibër dhe vendosje të mirë të këmbëve në çdo moment; mos u zgjasni

- Përdoreni pajisjen me shpejtësinë e ecjes (mos vraponi)

- Spangoja prerëse vazhdon të rrotullohet për një kohë të shkurtër pasi është fikur mjeti

- Mos prisni barin nëse nuk është në tokë (p.sh. mbi mure ose gurë)

- Mos kapërceni rrugët ose rrugicat me zhavorr kur vegla është ende në punë

- Mos u hutoni dhe përqendrohuni gjithmonë në atë që po bëni

- Gjithnjë fikeni mjetin dhe hiqeni baterinë -sa herë që e lini veglën të pamonitoruar -para pastrimit të materialeve të bllokuara -para kontrollit, pastrimit ose punimeve në vegël -pas goditjes së një objekti të huaj -sa herë që vegla fillon të dridhet në mënyrë jo normale

- Sigurohuni gjithmonë që të çarat e ajrimit të jenë të pastra nga copërat e mbetura

PAS PËRDÖRIMIT

- Magazinojeni pajisjen në ambiente të brendshme në një vend të thatë dhe të mbyllur, larg nga fëmijët -mbajeni baterinë veçmas nga mjeti

BATERIVE

- Bateria e dhënë është pjesërisht e karikuar (për të siguruar kapacitet të plotë të baterisë, karikojeni baterinë plotësisht në karikuesin e baterisë para se ta përdorni mjetin për herë të parë)

- Përdorni vetëm bateritë dhe karikuesit e mëposhtëm me këtë mjet

- Mos e përdorni baterinë kur është dëmtuar; ajo duhet ndërruar

- Mos e çmontoni baterinë

- Mos e ekspozoni mjetin/baterinë në shi

- Lejohet temperatura e ambientit (vegël/karikuesin/bateri): -kur karikoni 4...40°C -gjatë punës -20...+50°C -gjatë magazinimit -20...+50°C

SHPJEGIMI I SIMBOLEVE NË VEGËL/BATERI

③ Lexoni manualin e udhëzimeve para përdorimit
④ Bateritë mund të shpërthejnë kur hidhen në zjarr, prandaj mos i digjni bateritë për asnjë arsye
⑤ Ruajeni veglën/karikuesin/baterinë në vende ku temperatura nuk do të kalojë 50°C

⑥ Jini të vëmendshëm ndaj rrezikut për dëmtime nga copat që fluturojnë përreth (mbajini personat e tjerë në një distancë të sigurt nga zona e punës)

⑦ Mbani syze mbrojtëse dhe pajisje mbrojtëse për dëgjimin

⑧ Mos e ekspozoni veglën në shi

⑨ Mos i hidhni veglat elektrike dhe bateritë së bashku me materialet e mbeturinave familjare

PËRDORIMI

• Udhëzimet për montimin
  -montoni mbrojtësen e prerjes A me 2 vida siç tregohet në figurë ⑪a
  ! mos e përdorni kurrë veglën pa mbrojtësen e prerjes A
  -përdorni mbrojtësen e luleve M ^11 b
  -montoni dorezën drejtuese B siç tregohet në figurë ⑬

- Karikimi i baterisë

! lexoni paralajmërimet dhe udhëzimet e sigurisë të dhëna me karikuesin

• Heqja/instalimi i baterisë ②

- Ndezje/Fikje ⑫

-ndizni veglën duke shtypur në fillim çelësin G (= çelësin e sigurisë që nuk mund të blokohet) dhe më pas tërhiqni çelësin e aktivizimit F

-fikeni veglën duke lëshuar çelësin e aktivizimit F

! pasi ta keni fikur mjetin, spangoja prerëse vazhdon të rrotullohet disa sekonda

-prisni që spangoja prerëse të ndalojë së rrotulluari para se ta ndizni përsëri

! mos e ndizni dhe fikni shumë shpejt

• Treguesi i nivelit të baterisë ⑩

-shtypni butonin tregues të nivelit të baterisë AA për të treguar nivelin aktual të baterisë ⑩a

! kur fillon të pulsojë niveli më i ulët i treguesit të baterisë pasi keni shtypur butonin AA ⑩b, bateria është bosh

! kur fillojnë të pulsojnë nivelet 2 të treguesit të baterisë pasi keni shtypur butonin AA ^10 c, bateria nuk është brenda temperaturës së lejuar

- Mbrojtja e baterisë

Mjeti fiket papritur ose nuk ndizet kur

- ngarkesa është shumë e lartë --> hiqeni ngarkesën dhe ndizeni përsëri

-temperatura e baterisë nuk është brenda nivelit të lejuar të temperaturës nga -20 në +50°C -->

2 nivelet e treguesit të nivelit të baterisë fillojnë të pulsojnë kur shtypni butonin AA ⑩c; prisni derisa bateria të jetë brenda temperaturës së lejuar

-bateria është thuajse bosh (për t'u mbrojtur nga dëmtimi për shkak të shkarkimit të thellë) --> niveli i ulët i baterisë ose pulsimi për shkak të nivelit të ulët të baterisë ⑩b tregohet në treguesin e nivelit të baterisë kur shtypni AA; karikoni baterinë

! mos vazhdoni të shtypni çelësin e ndezjes/fikjes pasi pajisja të fiket automatikisht; bateria mund të dëmtohet

• Vendosja e pozicionit të dorezës drejtuese ⑬

-lironi çelësin e rregullimit të dorezës drejtuese C

-rregulloni pozicionin e dorezës drejtuese

-shtrëngoni çelësin e rregullimit të dorezës drejtuese C

• Vendosja e gjatësisë së tubit ⑭

• Vendosja e orientimit të dorezës kryesore ⑮

1. poshtë për prerje

2. anash për anët

• Vendosja e funksionit të aksit ⑯

-vendosni gjatësinë e tubit sipas

1. ruajtja në qëndrim të lirë

2. prerja në hapësira të ngushta

3. prerja e zakonshme

4. prerja poshtë objekteve të ulëta

5. funksioni i anëve

6. Përdorimi i mbrojtëses së luleve ⑰
   Përdorni mbrojtësen e luleve për t'i mbrojtur bimët e çmuara nga prerja padashur
   -paloseni për poshtë prerësen e luleve M
   Shkëputeni prerësen e luleve për funksionin e anëve ose për prerjen pranë pengesave të forta
   -paloseni për lart prerësen e luleve M

- Përgatitja e mjetit për prerje

-vendosni gjatësinë e tubit D⑭

-vendosni orientimin e dorezës në pozicionin e prerjes ⑮

-përdorni pozicionin e aksit 2, 3 ose 4⑯

-përdorni mbrojtësen e luleve M⑰

- Përgatitja e mjetit për prerje të anëve

-vendosni gjatësinë e tubit D⑭

-vendosni orientimin e dorezës kryesore në pozicionin e prerjes së anëve ⑮

-përdorni pozicionin e aksit 5⑯

-shkëputeni mbrojtësen e luleve M ⑰

-për prerjen e anëve, ndihmojeni mjetin me rrotën e anëve S ⑲

- Prerja

! sigurohuni që zona e prerjes nuk ka gurë, copëra të hedhura dhe objekte të tjera të huaja ! filloni të prisni vetëm kur vegla të punojë me shpejtësi të plotë

-priteni barin e gjatë në shtresa (filloni nga maja)

-prisni vetëm me majën e fijes prerëse

-mos prisni bar të lagësht ose të njomë

-parandaloni bllokimin e rrotullës nga bari i prerë (mos bëni prerje të rënda)

-mos e mbingarkoni veglën

-prisni me kujdes rreth pemëve dhe shkurreve, në mënyrë që të mos bien në kontakt me spangon prerëse

-mbajeni veglën larg nga objektet e forta për të mbrojtur spangon prerëse nga konsumi i tepërt

-kini parasysh forcat e goditjes së kthimit kur prekni objekte të forta

• Mbajtja dhe drejtimi i veglës ⑱ ⑲

-për prerjen e barit të gjatë, lëvizeni ngadalë veglën nga e djathta në të majtë dhe e kundërta

-për prejen e barit më të shkurtër, anoni veglën si në ilustrim

-mbajeni veglën mirë me të dyja duart, në mënyrë që të keni kontroll të plotë të veglës në të gjitha momentet

-mbani një pozicion të qëndrueshëm të punës

-mbajeni veglën gjithmonë larg nga trupi

-për prerjen e anëve, lëreni mjetin që të ndihmohet nga rrota e anëve S ⑲

- Nxjerrja e fijes

Spangoja kalon automatikisht kur mjeti ndizet ose fiket -spangoja prerëse do të lëshohet dhe do të pritet sipas gjatësisë së duhur me anë të thikës prerëse të spangos N

! kini kujdes nga dëmtimet nga thika prerëse e fijeve N

• Kalimi manualisht i spangos ⑳

-fikeni mjetin dhe hiqeni baterinë

-tërhiqeni spangon dhe vazhdoni ta tërhiqni, më pas shtypni dhe lëshoni butonin e kalimit të spangos T

-pas daljes së fijeve, kthejeni gjithmonë veglën në pozicionin normal të punës para se ta ndizni

-kalojeni spangon rregullisht për të ruajtur rrethin e plotë të prerjes

-kur motori punon pa ngarkesë dhe pa bar për t'u prerë, spangoja prerëse bblokohet, konsumohet ose këputet; mbështilleni bobinën ose ndërrojeni sistemin e bobinës

• Mbledhja e rrotullës ⑳

Në rast se spangoja prerëse nuk del nga vrima e bobinës L

! gjithnjë fikeni mjetin dhe hiqeni baterinë

-hiqeni kapakun e bobinës J dhe nxirreni bobinën K nga mbajtësja e bobinës V

-mbështilleni fort spangon prerëse në shtresa të njëtrajtshme në drejtimin e shigjetës

-vendoseni spangon prerëse në vendin e bobinës Z dhe sigurohuni që të jetë montuar në mënyrë të sigurt në vend (lini gjatësi të mjaftueshme të spangos)

-kalojeni spangon prerëse në vrimën e bobinës L para se ta vendosni bobinën e mbështjellë në mbajtësen e bobinës V

! sigurohuni që bobina të jetë e siguruar në vend, më pas tërhiqeni spangon prerëse nga vendi Z -montoni kapakun e bobinës J

- Ndërrimi i rrotullës ⑳

! gjithnjë fikeni mjetin dhe hiqeni baterinë

-hiqeni bobinën e vjetër dhe montoni bobinën e re siç tregohet në figurë

-përdorni vetëm bobinën 2610S00818 nga SKIL për këtë pajisje (dëmtimi nga përdorimi i bobinave të tjera përjashtohet nga garancia)

-pas zëvendësimit të rrotullës, provoni veglën për të paktën një minutë pa ngarkesë për t'u siguruar që vegla punon si duhet

! sigurohuni që mjeti të jetë i fikur kur vendosni baterinë

MIRËMBAJTJA / SHËRBIMI

- Kjo vegël nuk është e projektuar për përdorim profesional

- Fikeni gjithnjë mjetin, hiqeni baterinë, dhe sigurohuni që të gjitha pjesët e lëvizshme të kenë ndaluar komplet

- Gjithmonë mbajeni mjetin të pastër (sidomos vrimat e ajrimit W ②)

-pastroni veglën me një copë të njomë (mos përdorni produkte pastrimi ose tretës)

-pastroni thikën prerëse të fijeve N ② dhe mbrojtësen e prerjes A ② pas çdo përdorimi

-pastroni të çarat e ajrosjes W② rregullisht me një furçë ose me ajër të ngjeshur

- Kontrolloni rregullisht kushtet e thikës prerëse dhe shtrëngimin e dadove, bulonave dhe vidave

- Kontrolloni rregullisht për komponentë të konsumuar ose të dëmtuar dhe riparojini/zëvendësojini kur të jetë e nevojshme

- Magazinimi

Mënyra e ruajtjes 1 ⑳

-montoni mirë në mur shinën e magazinimit Q me 2 vida (nuk përfshihet) dhe nivelojeni horizontalisht

-vendosni adaptorin e ruajtjes R dhe lëvizeni kundrejt bazës së montimit të shinës së ruajtjes Q

-ruajeni mjetin me vrimën e ruajtjes në dorezë mbi majën e adaptorit të ruajtjes

Mënyra e ruajtjes 2 ⑯

-përdorni pozicionin e aksit 1 dhe lëreni mjetin të qëndrojë vetë mbi tokë

- Nëse pajisja ka defekt pavarësisht kujdesit në prodhim dhe procedurat e provave, riparimi duhet të kryhet nga një qendër e shërbimit pas shitjes për veglat e punës të SKIL

- dërgoni veglën të çmontuar së bashku me vërtetimin e blerjes te shitësi ose te qendra më e afërt e shërbimit e SKIL (adresat si dhe diagrami i shërbimit i veglës janë të paraqitura në www.skil.com)

- Kini parasysh se dëmtimet për shkak të mbingarkesës ose manovrimit të papërshtatshëm të produktit janë të përjashtuara nga garancia (për kushtet e garancisë së SKIL vizitoni www.skil.com ose pyetni shitësin tuaj)

ZGJIDHJA E PROBLEMEVE

- Lista e mëposhtme tregon simptomat e problemeve, shkaqet e mundshme dhe veprimet korrigjuese (nëse këto nuk e identifikojnë dhe e zgjidhin problemin, kontaktoni me shitësin tuaj ose pikën përkatëse të shërbimit)

! më rast të një defekti elektrik ose mekanik, fikni menjëherë mjetin dhe hiqeni baterinë

Vegla nuk funksionon

-bateria bosh -> karikoni baterinë

-bateria e nxehtë -> lëreni baterinë të ftohet

-defekt i brendshëm -> kontaktoni me shitësin/pikën e shërbimit

Vegla punon me ndërprerje

-lidhjet e brendshme me defekt -> kontaktoni me shitësin/pikën e shërbimit

-çelësi i ndezjes/fikjes me defekt -> kontaktoni me shitësin/pikën e shërbimit

vegla dridhet në mënyrë jo normale

-bari shumë i lartë -> pritni me faza

egla nuk pret

-fija shumë e shkurtër/e këputur -> futeni fijen në mënyrë manuale

Faja nuk mund të dalë

-rrotulla bosh -> ndërroni rrotullën

-fija e ngatërruar brenda rrotullës -> kontrolloni rrotullën; mblidheni nëse duhet

Fja nuk pritet në gjatësinë e duhur -> hiqni kapakun nga thika e prerjes

Fja vazhdon të këputet

-fija e ngatërruar brenda rrotullës -> kontrolloni rrotullën; mblidheni nëse duhet

-prerësja e përdorur gabim -> prisni vetëm me majën e fijes; shmangni gurët, muret dhe objektet e tjera të forta; nxirrni rregullisht fijet

MJEDISI

- Mos i hidhni veglat elektrike, bateritë, aksesorët dhe paketimin së bashku me materialet e mbeturinave familjare (vetëm për vendet e BE-së)

-në respektim të Direktivës evropiane 2012/19/EC për pajisjet elektrike dhe elektronike si mbetje dhe zbatimin e saj në përputhje me ligjet kombëtare, pajisjet elektrike që kanë arritur në fund të jetëgjatësisë së tyre duhet të mblidhen të ndara dhe të kthehen në një objekt riciklimi në përputhje me mjedisin.

-simboli ⑨ do t'ju kujtojë për këtë gjë kur të jetë nevoja për t'i hedhur

! para hedhjes mbroni terminalet e baterisë me ngjitës të fortë për të parandaluar qarkun e shkurtër

ZHURMA / VIBRIMI

• 0230

E matur në përputhje me EN 60335, niveli i trysnisë së tingullit i kësaj pajisje është 72,1 dB(A) (pasiguria K = 2,5 dB) dhe niveli i fuqisë së tingullit 85,6 dB(A) (pasiguria K = 1,1 dB) dhe vibrimi 2,7 m/s ^2 (shuma vektor i tre drejtime; pasiguria K = 1,5 m/s ^2 )

• 0240

E matur në përputhje me EN 60335, niveli i trysnisë së tingullit i kësaj pajisje është 77,2 dB(A) (pasiguria K = 2,5 dB) dhe niveli i fuqisë së tingullit 88,6 dB(A) (pasiguria K = 2,0 dB) dhe vibrimi 3,9 m/s ^2 (shuma vektor i tre drejtime; pasiguria K = 1,5 m/s ^2 )

- Niveli i emetimit të vibrimit është matur në përputhje me një provë të standardizuar të dhënë në EN 60335; ajo mund të përdoret për të krahasuar një vegël me një tjetër dhe si një vlerësim paraprak i ekspozimit ndaj vibrimit kur përdorni pajisjen për proceset e përmendura

-përdorimi i pajisjes për procese të ndryshme, ose me aksesorë të ndryshëm dhe të mirëmbajtur keq, mund të rritë ndjeshëm nivelin e ekspozimit

-kohët kur pajisja është e fikur dhe kur është e ndezur por jo në punë, mund të zvogëlojnë ndjeshëm nivelin e ekspozimit

! mbroni veten nga efektet e vibrimit duke mirëmbajtur pajisjen dhe aksesorët e saj, duke i mbajtur duart e ngrohta dhe duke organizuar mënyrën tuaj të punës
