MANUAL DE UTILIZADOR 0230 AA SKIL

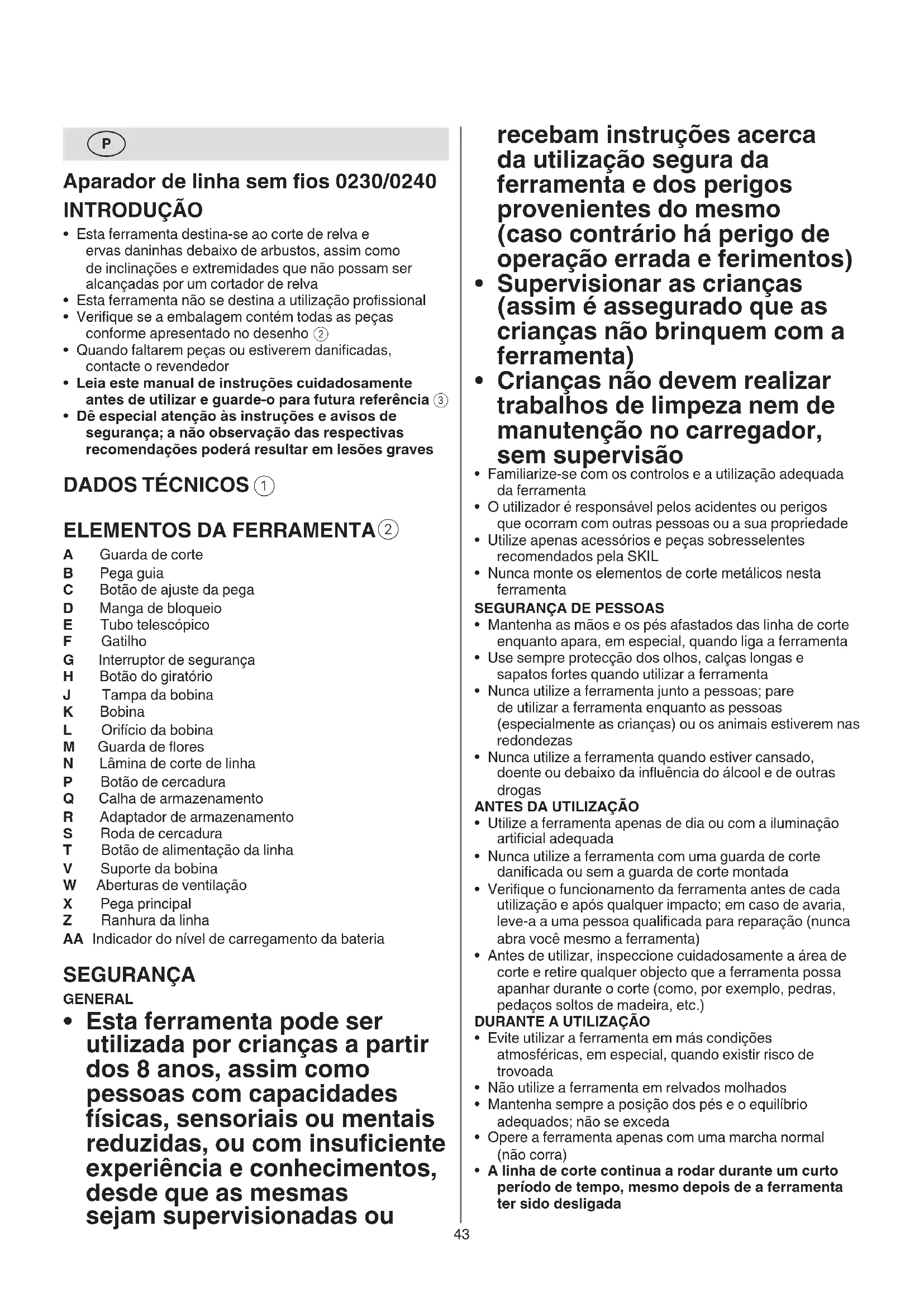

Aparador de linha sem fios 0230/0240 INTRODUÇÃO

• Esta ferramenta destina-se ao corte de relva e ervas daninhas debaixo de arbustos, assim como de inclinações e extremidades que não possam ser alcançadas por um cortador de relva
• Esta ferramenta não se destina a utilização profissional
• Verifique se a embalagem contém todas as peças conforme apresentado no desenho ②
• Quando faltarem peças ou estiverem danificadas, contacte o revendedor
  • Leia este manual de instruções cuidadosamente antes de utilizar e guarde-o para futura referência ③
• Dê especial atenção às instruções e avisos de segurança; a não observação das respectivas recomendações poderá resultar em lesões graves

DADOS TÉCNICOS ①

ELEMENTOS DA FERRAMENTA②

A Guarda de corte
B Pega guia
C Botão de ajuste da pega
D Manga de bloqueio
E Tubo telescópico
F Gatilho
G Interruptor de segurança
H Botão do giratório
J Tampa da bobina
K Bobina
L Orifício da bobina
M Guarda de flores
N Lâmina de corte de linha
P Botão de cercadura
Q Calha de armazenamento
R Adaptador de armazenamento
S Roda de cercadura
T Botão de alimentação da linha
V Suporte da bobina
W Aberturas de ventilação
X Pega principal
Z Ranhura da linha

AA Indicador do nível de carregamento da bateria

SEGURANÇA

GENERAL

- Esta ferramenta pode ser utilizada por crianças a partir dos 8 anos, assim como pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com insuficiente experiência e conhecimentos, desde que as mesmas sejam supervisionadas ou

recebam instruções acerca da utilização segura da ferramenta e dos perigos provenientes do mesmo (caso contrário há perigo de operação errada e ferimentos)

• Supervisionar as crianças (assim é assegurado que as crianças não brinquem com a ferramenta)
• Crianças não devem realizar trabalhos de limpeza nem de manutenção no carregador, sem supervisão

- Familiarize-se com os controlos e a utilização adequada da ferramenta

- O utilizador é responsável pelos acidentes ou perigos que ocorram com outras pessoas ou a sua propriedade

- Utilize apenas acessórios e peças sobresselentes recomendados pela SKIL

- Nunca monte os elementos de corte metálicos nesta ferramenta

SEGURANÇA DE PESSOAS

• Mantenha as mãos e os pés afastados das linha de corte enquanto apara, em especial, quando liga a ferramenta
• Use sempre protecção dos olhos, calças longas e sapatos fortes quando utilizar a ferramenta
• Nunca utilize a ferramenta junto a pessoas; pare de utilizar a ferramenta enquanto as pessoas (especialmente as crianças) ou os animais estiverem nas redondezas
• Nunca utilize a ferramenta quando estiver cansado, doente ou debaixo da influência do álcool e de outras drogas

ANTES DA UTILIZAÇÃO

• Utilize a ferramenta apenas de dia ou com a iluminação artificial adequada
• Nunca utilize a ferramenta com uma guarda de corte danificada ou sem a guarda de corte montada
• Verifique o funcionamento da ferramenta antes de cada utilização e após qualquer impacto; em caso de avaria, leve-a a uma pessoa qualificada para reparação (nunca abra você mesmo a ferramenta)
• Antes de utilizar, inspeccione cuidadosamente a área de corte e retire qualquer objecto que a ferramenta possa apanhar durante o corte (como, por exemplo, pedras, pedaços soltos de madeira, etc.)

DURANTE A UTILIZAÇÃO

- Evite utilizar a ferramenta em más condições atmosféricas, em especial, quando existir risco de trovoada

- Não utilize a ferramenta em relvados molhados

- Mantenha sempre a posição dos pés e o equilíbrio adequados; não se exceda

- Opere a ferramenta apenas com uma marcha normal (não corra)

- A linha de corte continua a rodar durante um curto período de tempo, mesmo depois de a ferramenta ter sido desligada

• Não corte relva que não esteja no chão (ex. sobre paredes ou rochas)
• Não atravesse estradas ou caminhas de gravilha com a ferramenta em funcionamento
• Não se distraia e concentre-se sempre no que está a fazer
• Desligue sempre a ferramenta e retire a bateria -quando deixar a ferramenta sem vigilância -antes de retirar material encravado -antes de verificar, limpar ou trabalhar na ferramenta -depois de bater num objecto estranho -sempre que a ferramenta começar a vibrar anormalmente

- Certifique-se sempre de que as aberturas de ventilação não têm resíduos

APÓS A UTILIZAÇÃO

- Guarde a ferramenta no interior num local seco e seguro, fora do alcance das crianças -guarde a bateria separadamente da ferramenta

BATERIAS

• A bateria fornecida tem apenas carga parcial (para assegurar a capacidade total da bateria, carregue completamente a bateria no carregador antes de usar a sua ferramenta eléctrica pela primeira vez)
• Utilize apenas as seguintes baterias e carregadores com esta ferramenta

-Bateria SKIL: BR1*31****

-Carregador SKIL: CR1*31****

• Não utilize baterias danificadas; devem ser substituídas imediatamente
• Não desmonte a bateria
• Não exponha a ferramenta/bateria à chuva
• Temperatura ambiente permitida (ferramenta/carregador/bateria):

-durante o carregamento 4...40°C

-durante o funcionamento -20...+50°C

-durante o armazenamento -20...+50°C

EXPLICACÃO DOS SÍMBOLOS DA FERRAMENTA/BATERIA

③ Leia o manual de instruções antes de utilizar o equipamento
④ As baterias explodirão quando colocadas num fogo, por isso, não queime as baterias por nenhum motivo
⑤ Guarde a ferramenta/carregador/bateria em locais onde a temperatura não exceda os 50°C
⑥ Tenha atenção ao risco de lesão provocado pelos resíduos móveis (mantenha as pessoas a uma distância segura da área de trabalho)
⑦ Use óculos de protecção e protectores para os ouvidos
⑧ Não exponha a ferramenta à chuva
⑨ Não deite ferramentas eléctricas e pilhas no lixo doméstico

MANUSEAMENTO

• Instruções de montagem
  -monte a guarda de corte A conforme ilustrado com 2 parafusos ⑪a
  ! nunca utilize a ferramenta sem a guarda de corte A
  -utilize a guarda de flores M⑪b
  -monte a pega guia B conforme ilustrado ^13

- Recarga da bateria ! leia os avisos de segurança e as instruções fornecidos com o carregador

• Remover/instalar a bateria ②

• Ligar/desligar ⑫
  -ligue a ferramenta premindo primeiro o botão G (= interruptor de segurança que não pode ser trancado) e depois apertando o gatilho F
  -desligue a ferramenta soltando o gatilho F
  ! depois de desligar a ferramenta, a linha de corte continua a rodar durante alguns segundos
  -permite que a linha de corte pare de rodar antes de voltar a ligar
  ! não ligue e desligue rapidamente

• Indicador de nível da bateria ⑩
  -prima o botão do indicador de nível da bateria AA para apresentar o nível atual da bateria ⑩a
  ! quando o nível mais baixo do indicador da bateria ficar intermitente depois de premir o botão AA ⑩b, a bateria está vazia
  ! quando os níveis 2 do indicador da bateria ficarem intermitentes depois de premir o botão AA ⑩c, a bateria não está dentro do intervalo da temperatura de funcionamento permitido

- Protecção da bateria

A ferramenta desliga-se repentinamente ou não se liga quando

• a carga é muito elevada --> retire carga e recomece
  -a temperatura da bateria não está dentro do intervalo da temperatura de funcionamento de
  -20 a +50°C --> Os níveis 2 do indicador do nível da bateria ficam intermitentes quando premir o botão AA ⑩c; aguarde até a bateria voltar ao intervalo de temperatura de funcionamento permitido
  -a bateria está quase vazia (para proteção contra uma descarga profunda) --> um nível baixo da bateria ou um nível da bateria baixo intermitente ⑩b aparece através do indicador de nível da bateria quando prime o botão AA; carregue a bateria
  ! não continue a premir o interruptor de ligar/desligar após a desactivação automática da ferramenta; pode danificar a bateria

- Definir a posição da pega guia ⑬

-liberte o botão de ajuste da pega guia C

-ajuste a posição da pega guia

-aperte o botão de ajuste da pega guia C

- Definir o comprimento do tubo ⑭

- Definir a orientação da pega principal ⑮

1. para baixo para aparar

2. para cima para fazer cercadura

- Definir a função giratória ⑯

-defina o ângulo do tubo de acordo com

1. armazenamento livre
2. aparar em espaços estreitos
3. aparar regular
4. aparar por baixo de objetos baixos
5. função de cercadura

- Utilizar a guarda de flores ⑰

Utilize a guarda de flores para proteger plantas preciosas de poda não intencional

-dobre a guarda de flores M para baixo

Desengate a guarda de flores para fazer cercadura ou aparar junto a obstáculos duros -dobre a guarda de flores M para cima

- Configurar a ferramenta para aparar

-defina o comprimento do tubo D ⑭

-defina a orientação da pega principal na posição de aparar ⑮

-utilize a posição giratória 2, 3 ou 4⑯

-utilize a guarda de flores M⑰

- Configurar a ferramenta para aparar

-defina o comprimento do tubo D⑭

-defina a orientação da pega principal na posição de aparar ⑮

-utilize a posição giratória 5 ^16

-desengate a guarda de flores M⑰

-para aparar, apoie a ferramenta com a roda de cercadura S ⑲

- Aparar

! certifique-se de que a área de corte não tem pedras, resíduos e outros objectos estranhos ! inicie o corte apenas quando a ferramenta funcionar à velocidade total

-corte a relva alta em camadas (comece sempre por cima)

-apare apenas com a ponta da linha de corte

-não corte relva molhada ou húmida

-impeça que a relva cortada obstrua a bobina (não faça cortes intensos)

-não sobrecarregue a ferramenta

-corte cuidadosamente à volta das árvores e dos arbustos, para que não entrem em contacto com a linha de corte

-mantenha a ferramenta afastada de objectos sólidos para proteger a linha de corte contra o desgaste excessivo

-não se esqueça das forças de recuo que ocorrem quando toca em objectos sólidos

- Segurar e guiar a ferramenta ⑱⑲

-para cortar relva alta, balance lentamente a ferramenta da direita para a esquerda e vice-versa

-para cortar a relva mais curta, incline a ferramenta conforme ilustrado

-segure a ferramenta com ambas as mãos e assim terá sempre um controlo completo da mesma

-mantenha uma posição de trabalho estável

-mantenha sempre a ferramenta afastada do corpo

-para aparar, deixe a ferramenta apoiada na roda de cercadura S ⑲

- Alimentação da linha

A linha é alimentada automaticamente quando ligar ou desligar a ferramenta

-a linha de corte será libertada e cortada com o comprimento correto pela lâmina de corte de linha N ! tenha cuidado para se proteger de lesões provocadas pela lâmina de corte N

- Alimenta a linha manualmente 20

-desligue a ferramenta e retire a bateria

-puxe a linha e continue a puxar e, em seguida, liberte o botão de alimentação da linha T

-após a alimentação de linha, coloque sempre a ferramenta na posição de funcionamento normal antes de ligar

-alimente a linha regularmente para manter o círculo de corte completo

-quando o motor funciona sem carga e não corta relva, a linha de corte está gasta ou partida; rebobine a bobina ou substitua o sistema de bobinas

• Rebobinar a bobina ②2

No caso de a linha de corte não sair do orifício da bobina L

! desligue sempre a ferramenta e retire a bateria

-retire a tampa da bobina J e remova a bobina K do suporte da bobina V

-rebobine a linha de corte uniformemente em camadas na direção da seta

-introduza a linha de corte na ranhura da bobina Z e certifique-se de que está no lugar (deixe comprimento de linha suficiente)

-enfie a linha de corte através do orifício da bobina L antes de colocar a bobina rebobinada no suporte da bobina V

! certifique-se de que a bobina está localizada no lugar e, em seguida, puxe a linha de corte da ranhura Z

-monte a tampa da bobina J

- Substituir a bobina ②

! desligue sempre a ferramenta e retire a bateria

-retire a bobina antiga e monte a bobina nova conforme ilustrado

-utilize apenas a bobina SKIL 2610S00818 com esta ferramenta (danos devido à utilização de outras bobinas serão excluídos da garantia)

-depois de substituir a bobina, teste a ferramenta pelo menos durante um minuto sem carga para garantir que a ferramenta está a funcionar correctamente

! certifique-se de que a ferramenta está desligada antes de introduzir a bateria

MANUTENÇÃO / SERVIÇO

- Esta ferramenta não se destina a utilização profissional

- Desligue sempre a ferramenta, retire a bateria e certifique-se de que todas as peças móveis estão completamente paradas

- Mantenha a ferramenta sempre limpa (especialmente as ranhuras de respiração W ②)

-limpe a ferramenta com um pano húmido (não utilize decapantes ou solventes)

-limpe a lâmina de corte de linha N ② e a guarda de corte A ② após cada utilização

-limpe os orifícios de ventilação W ② regularmente com uma escova ou com ar comprimido

- Verifique regularmente o estado da cabeça de corte e o aperto dos parafusos e das porcas

- Verifique regularmente se existem componentes gastos ou danificados e mande-os reparar/substituir quando necessário

- Armazenamento

Método de armazenamento 1 ^21

-monte a calha de armazenamento Q na parede com 2 parafusos (não fornecidos) e nivelada na horizontal

-encaixe o adaptador de armazenamento R e mova-o contra a base de montagem da calha de armazenamento Q

-guarde a ferramenta com o orifício de armazenamento na pega sobre a ponta do adaptador de armazenamento

Método de armazenamento 2 ^16

-utilize a posição giratória 1 e deixe a ferramenta permanecer no chão

- Se a ferramenta falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser

executada por uma oficina de serviço autorizada para ferramentas eléctricas SKIL

- envie a ferramenta sem desmontar, juntamente com a prova de compra, para o seu revendedor ou para o centro de assistência SKIL mais próximo (os endereços assim como a mapa de peças da ferramenta estão mencionados no www.skil.com)

- Não se esqueça de que os danos provocados por sobrecarga ou manuseamento incorrecto do produto estão excluídos da garantia (para mais informações sobre as condições da garantia da SKIL, consulte www.skil.com ou pergunte ao seu revendedor)

RESOLUÇÃO DE PROBLEMAS

- A lista seguinte mostra os sintomas dos problemas, causas possíveis e acções correctivas (se estas não identificarem e corrigirem o problema, contacte o revendedor ou o centro de assistência técnica) ! em caso de anomalias elétricas ou mecânicas, desligue imediatamente a ferramenta e retire a bateria

Aferramenta não funciona

-bateria vazia -> carregar bateria

-bateria quente -> deixar a bateria arrefecer

-avaria interna -> contacte o revendedor/centro de assistência técnica

Aferramenta funciona intermitentemente

-instalação interna defeituosa -> contacte o revendedor/centro de assistência técnica

-interruptor de ligar/desligar defeituoso -> contacte o revendedor/centro de assistência técnica

Aferramenta vibra anormalmente

-relva muito alta -> corte em etapas

Aferramenta não corta

-linha muito curta/partida -> alimente a linha manualmente

Ainho não pode ser alimentada

-bobina vazia -> substitua a bobina

-linha presa no interior da bobina -> inspeccione a bobina; rebobine se necessário

Afinha não é cortada com o comprimento correcto -> retire a tampa da lâmina de corte

Ainho continua a partir-se

-linha presa no interior da bobina -> inspeccione a bobina; rebobine se necessário

-aparador utilizado incorrectamente -> apare apenas com a ponta da linha; evite pedras, paredes e outros objectos duros; alimente a linha regularmente

AMBIENTE

- Não deite ferramentas eléctricas, pilhas, acessórios e embalagem no lixo doméstico (apenas para países da UE)

-de acordo com a directiva europeia 2012/19/CE sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecológica

-símbolo⑨ lhe avisará em caso de necessidade de arranja-las

! proteja os terminais da bateria com fita isoladora antes de a expor de modo a evitar curto-circuítos

RUÍDO / VIBRAÇÃO

• 0230

Medido segundo EN 60335 o nível de pressão acústica desta ferramenta é 72,1 dB(A) (incerteza K = 2,5 dB) e o nível de potência acústica 85,6 dB(A) (incerteza K = 1,1 dB), e a vibração 2,7 m/s² (soma de vectores de três direcções; incerteza K = 1,5 m/s²)

• 0240

Medido segundo EN 60335 o nível de pressão acústica desta ferramenta é 77,2 dB(A) (incerteza K = 2,5 dB) e o nível de potência acústica 88,6 dB(A) (incerteza K = 2,0 dB), e a vibração 3,9 m/s² (soma de vectores de três direcções; incerteza K = 1,5 m/s²)

- O nível de emissão de vibrações foi medido de acordo com um teste normalizado fornecido na EN 60335; pode ser utilizado para comparar uma ferramenta com outra e como uma avaliação preliminar de exposição à vibração quando utilizar a ferramenta para as aplicações mencionadas

-utilizar a ferramenta para diferentes aplicações ou com acessórios diferentes ou mantidos deficientemente, pode aumentar significativamente o nível de exposição

-o número de vezes que a ferramenta é desligada ou quando estiver a trabalhar sem fazer nada, pode reduzir significativamente o nível de exposição

! proteja-se contra os efeitos da vibração, mantendo a ferramenta e os acessórios, mantendo as mãos quentes e organizando os padrões de trabalho

I

-Bateri SKIL: BR1*31****

-Karikues SKIL: CR1*31****
