Tipo de produto	Corta-ervas elétrico
Marca	Skil
Modelo	0732 AG
Tensão de alimentação	220-240 V ~
Frequência	50 Hz
Isolação dupla	Sim (não necessita de ligação à terra)
Nível de pressão sonora (EN 60335)	84,3 dB(A) (incerteza K = 2,5 dB)
Nível de potência sonora (EN 60335)	92,3 dB(A) (incerteza K = 0,9 dB)
Vibrações (EN 60335)	4,9 m/s² (soma vetorial, incerteza K = 1,5 m/s²)
Sistema de alimentação do fio	Semiautomático (batendo no chão)
Lâmina de corte do fio	Integrada, corta o fio no comprimento correto
Bobina de substituição	SKIL 2610Z07373
Proteção de corte	Sim, fornecida e obrigatória
Dispositivo de imobilização do cabo	Sim, no punho
Armazenamento na parede	Trilho de armazenamento (parafusos não fornecidos)
Utilização	Jardim, corte de ervas e ervas daninhas
Uso profissional	Não, ferramenta para uso doméstico
Limpeza	Pano húmido, sem solvente
Temperatura ambiente de utilização	0 °C a 40 °C
Extensão máxima recomendada	40 m (1,0 mm²), 60 m (1,5 mm²), 100 m (2,5 mm²)

Perguntas frequentes - 0732 AG SKIL

Como ligar o corta-ervas?

Pressione o gatilho (F) para ligar. Solte-o para parar. Aguarde a paragem completa do fio antes de reiniciar.

Como substituir a bobina do fio?

Desligue a ferramenta da tomada. Retire a bobina antiga e monte a nova bobina SKIL 2610Z07373 seguindo o esquema de montagem. Faça um teste de funcionamento em vazio durante um minuto.

Como alimentar o fio automaticamente?

Enquanto o motor está a funcionar, bata o botão J no chão. Dois fios serão libertados e cortados no comprimento correto pela lâmina K.

O que fazer se o fio não sair?

Desligue a ferramenta da tomada, retire a bobina e verifique se está vazia ou se o fio está emaranhado. Reenrole corretamente ou substitua a bobina.

Quais são as instruções de segurança a seguir?

Use óculos de proteção, calças compridas e sapatos resistentes. Mantenha pessoas e animais afastados. Não utilize debaixo de chuva. Desligue da tomada antes de qualquer intervenção.

Posso usar uma extensão?

Sim, use uma extensão exterior do tipo H05VV-F ou H05RN-F com secção adequada: 1,0 mm² máx 40 m, 1,5 mm² máx 60 m, 2,5 mm² máx 100 m.

Como limpar a ferramenta?

Use um pano húmido sem produto de limpeza nem solvente. Limpe as ranhuras de ventilação com uma escova ou ar comprimido.

A ferramenta não corta corretamente, o que fazer?

Verifique o comprimento do fio: se estiver muito curto, alimente-o manualmente ou substitua a bobina. Certifique-se de que a tampa da lâmina de corte foi retirada.

O que fazer se a ferramenta vibrar anormalmente?

Isso pode dever-se a erva demasiado alta. Corte por etapas, começando pelo topo. Se o problema persistir, contacte o serviço pós-venda.

Como guardar o corta-ervas?

Guarde a ferramenta num local seco e fechado à chave, fora do alcance das crianças. Use o trilho de armazenamento na parede (parafusos não fornecidos) para pendurá-la.

MANUAL DE UTILIZADOR 0732 AG SKIL

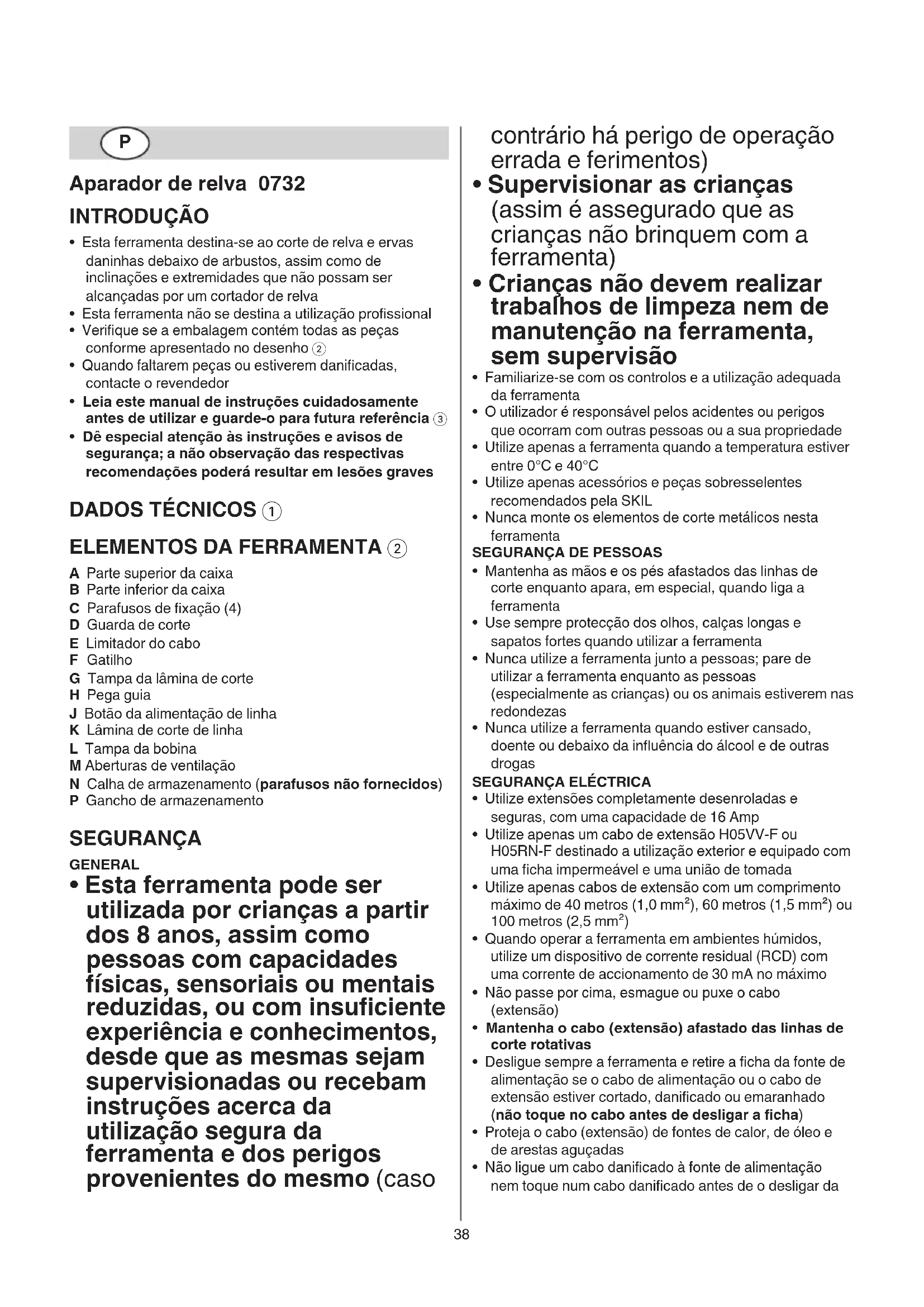

Aparador de relva 0732 INTRODUÇÃO

• Esta ferramenta destinata-se ao corte de relva e ervas daninhas debaixo de arbustos, assim como de inclinações e extremidades que não possam ser alcancadas por um cortador de relva
• Esta ferramenta não se destina a'utilização profissional
• Verifique se a embalagem contém todas as peças conforme aparecido no desenso ②
• Quando faltarem peças ou estiverem danificadas, contacte o revendedor
• Leia este manual de instruçõeseguardadosamente antes de utilizes e guarde-o para futura referencia ③
• De especial atenção às instruções e食欲es de segurar; a não observação das respectivas recomendações poderá resultar em lesões graves

DADOS TÉCNICOS ①

ELEMENTOS DA FERRAMENTA ②

A Parte superior da caixa
B Parte inferior da caixa
C Parafusos de fixação (4)
D Guarda de corte
E Limitador do cabo
F Gatiilho
G Tampa da lamina de corte
H Pega guia
J Botão da alimentação de LINHA
K Lámina de corte de LINHA
L Tampa da bobina
M Aberturas de ventilacao
N Calha de armazenamento (parafusos não fornecidos)
P Gancho de armazenamento

SEGURANÇA

GENERAL

• Esta ferramenta pode ser realizada por crianças a partir dos 8 anos, assim como pessoas com capacidades fisicas, sensoriais ou mentalis reduzidas, ou com insufficiente experiência e conheçimentos, desde que as medas sejam supervisionadas ou recebam instruções acerca dautilização segura da ferramenta e dos perigos provenrientes do mesmo (caso

contrário há perigo de operação errada e ferimentos)

Supervisionar as crianças (assim é assegurado que as crianças não brinquem com a ferramenta)
- Crianças não devem realizar tratalandos de limpeza nem de manutenção na ferramenta, sem supervisão
- Familiarize-se com os controlos e a'utilização adequada da ferramenta
- O'utilizaré responsavellos acidentes ou perigos que ocorraram com outras pessoas ou a sua propriedade.
- Utilize apenas a ferramenta quando a temperatura estiver entre 0^ e 40^
- Utilize開放as, como, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para, para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para,para, para, para.
- Nunca monte os elementos de corte metalicos esta ferramenta

SEGURANÇA DE PESSOAS

• Mantenha as mao es os pés afastados das linhas de corte enquanto apare, em especial, quando liga a ferramenta
• Use sempre proteção dos olhos, calças longas e sapatos fortes quando utilize a ferramenta
• Nunca utilize a ferramenta+junto a pessoas; pare de utilizes a ferramentauponas pessoas (especialmente ascriangas) ou os animais estiverem nas redondezas
• Nunca utilize a ferramenta quando estiver cansado, doente ou debaixo da influência do alcool e de outras drogas

SEGURANCA ELECTRICA

• Utilize extensions completely desenroladas e seguras, com uma capacidade de 16 Amp
• Utilize apenas um cabo de extension H05VV-F ou H05RN-F destinado a utilização exterior e equipado com uma ficha impermeavel e uma união de tomada
• Utilize apenas cabos de extensão com um comprimento maximalo de 40 metros (1,0mm^2) , 60 metros (1,5mm^2) ou 100 metros (2,5mm^2)
• Quando operar a ferramenta em ambientes humidos, utilize um disposicao de corrente residual (RCD) com uma corrente de actionamento de 30mA no maximo
• Não passe por cima, esmague ou puxo o cabo (extensão)
• Mantenha o cabo (extensão) afastado das linhas de corte rotativas
• Desligue sempre a ferramenta e retire a ficha da fonte de alimentação se o cabo de alimentação ou o cabo de extensão estiver cortado, danificado ou emaranhado (não toque no cabo antes de desligar a ficha)
  Proteja o cabo (extensão) de fontes de calor, de oleo e de arestasaguçadas
• Não ligue um cabo danificado à fonte de alimentação nem toque num cabo danificado antes de o desligar da

fonte de alimentacao (os cabos danificados podem contactar com peças electrolyicas)

ANTES DA UTILIZACAO

• Utilize a ferramenta apenas de dia ou com a iluminação artificial adequada
• Certifique-se sempre de que a tensão de alimentação está de acordo com a tensão indicada na placá de identificacao da ferramenta (ferramentas com a indicação de 230V ou 240V también poder ser ligadas a uma fonte de 220V)
• Inspeccione periodicamente o fio e mandando-o substituir por pessoal calidad, se elo estiver danificado
• Inspecciono o cabo de extensiono periodicamente e substitua-o, se danificado (os cabos de extensiono inadequados podem ser perigosos)
• Não utilizes ferramenta caso o fio esteja danificado; mandando-o substituir por pessoal qualificado
• Nunca utilize a ferramenta com uma guarda de corte danificada ou sem a guarda de corte montada
• Verifique o funciona da ferramenta antes de cada utilizesçao e après qualquer impacto; em caso de avaria, leve-a a uma pessoa qualificada para reparacao (nunca abra você mesmo a ferramenta)
• Antes de utiliser, inspeccione@cuidadosamente a area de corte e retireQUALquer objecto quea ferramenta possa apanhar durante o corte (como, por exemple, pedras, pedacos soltos demadeira, etc.)

DURANTE A UTILIZACAO

• Evite utiliser a ferramenta em mais condições atmosféricas, em especial, quando existir risco de trovoada
• Não utilize a ferramenta em relvados molhados
• Mantenha sempre a posicao dos pés e o equilibrio adequados; não se exceeda
• Mantenha o equilibrio adequado em declives e não corte relva em declives extremamente ingremes
• Opere a ferramenta apenas com uma marcha normal (não corra)
• As linhas de corte continuam a rodar durante um curto periodo de tempo, mesmo(before de a ferramenta ter sido desligada
• Não corte relva que não esteja no chão (ex. sobre paredes ou rochas)
• Não atravesse estradas ou caminhas de gravilha com a ferramenta em funcaoamento
• Não se distraía e concentrates-se sempre no que está a fazer

• Desligue sempre a ferramenta, retire a ficha da fonte de alimentacao e certificque-se de que todas as peças moveris está completeness paradas

• quando deixar a ferramenta sem vigilancia
  -antes de retiring material encravado

• après de vérifier, limpar ou travailhar na ferramenta
• deposit de bater num objecto estranho

• sempre que a ferramenta começaar a vibran anormalmente

• Certifique-se sempre de que as aberturas de ventilação não tem resíduos

EXPLICACAO DOS SIMBOLOS DA FERRAMENTA

③ Aviso! Leia o manual de instruções
④ Nao exponha a ferramenta a chuva

⑤ Use oculos de protecao e protectores para os ouvidos
6 Tenha atençao ao risco de lesao provocado pelos residuos moveris (mantenha as pessoas a uma distancia segura da area de trabalho)
⑦ Desligue imeditamente a ficha se o cabo (extensao) estiver danificado ou for cortado durante o trabalho
⑧ Isolamento duplo (nenhum fio de terra necessário)
⑨ Nao deite a ferramenta no lixo domestico

MANUSEAMENTO

• Instruções de montagem 10

• monte a parte superior da caixa A na parte inferior da caixa B conforme ilustrado com os 2 parafudos C fornecidos

• monte a guarda de corte D conforme ilustrado com os 2 parafudos C fornecidos

! nunca utilize a ferramenta sem a guarda de corte D

• Limitador do cabo (1)

• pendure a volta do cabo de extensão sobre o limitador E conforme ilustrado

• puxe para ficar o cabo de extensão

Ligar/desligar 12

• ligue a ferramenta premindo o gatilho F
• desligue a ferramenta soltando o gatilho F

! depuis de desligar a ferramenta, as linhas de corte continuam a rodar durante algunos segundos

• permite que as linhas de corte parem de rodar antes devoltar a ligar
  ! não ligue e deslgue rapidamente

• Aparar

• certificque-se de que a tampa G é removida da lamina de corte da LINHA antes de utilizes a ferramenta
  ! certificque-se de que a area de corte não tem pedras, residuos e outros objectos estranhos
  ! incicie o corte apenas quando a ferramenta funciona a velocidade total

• comece a aparar junto à tomada e afaste-se durante o travaelho
• corte a relva alta em camadas (comece sempre por cima)
• apare apenas com a ponta da LINHA de corte
• não corte relva molhada ou humida
• impeça que a relva cortada obstrua a bobina (não fazer cortes intensos)
• não sobrecarregue a ferramenta
• corte@cuidadosamente à volta das árvores e dos arbustos, para que não entrem emcontacto com as linhas de corte
• mantenha a ferramenta afastada de objectos solidos para proteger as linhas de corte contra o desgaste excessivo

• não se esqueça das forças de recuo que ocorrem quando toca em objectos solidos

• Segurar e guiar a ferramenta 13

• paraURTARrelvaalta,balancelentamenteaferramentada direita paraa esquerdae vice-versa

• paraURTAR a relva mais curta, incline a ferramenta conforme ilustrado

• secure a ferramenta com ambas as mãos e assim terá sempre um controlo completo da mesma

• mantenha uma posicao de trabalho estavel

• mantenha sempre a ferramenta afastada do corpo

• Alimentação da LINHA (14)

• toque com o botão J ligeiramente no chão (preferencialmente numa superficie solida) com o motor em funcaoamento

• duas linhas de corte são libertadas e cortadas com o comprimento correto pela lâmina de corte de LINHA K
• certifique-se de que a tampa G é removida da lamina de corte da LINHA antes de utilizes a ferramenta

! tenha cuidado para se proteger de lesões provocadas pela lamina de corte K

• après a alimentacao de linha, colque sempre a ferramenta na posicao de functiomento normal antes de ligar
• alimente as linhas regularmente para manter o circulo de corte completo
• quando o motor funciona sem cargo e não corte relva, as linhas de corte está gastas ou partidas; rebobine a bobina ou substitua o Sistema de bobinas

Rebobinarabobina 15

No caso de as linhas de corte não sairem da tampa da bobina L

• retire o Sistema de bobinas da ferramenta e retire a bobina da tampa da bobina L
• rebobine ambas as linhas de corte uniformamente em camadas na direcção da seta
• introduza ámbas as linhas nas ranhuras X e certifique-se de que está no lugar (deixe complemento de LINHA SUFICIENTE)
• enfie ambas as linhas através dos orificios Y antes de colocar a bobina rebobinada na tampa da bobina L

! certificque-se de que a bobina está no local correcto e, em seguida, liberte ambas as linhas das ranhuras X, puxando-asfirmamente
- monte o Sistema de bobina na ferramenta

• Substituir a bobina 16

! desligue a ferramenta e retire a ficha da tomada
- retire/monte a bobina antiga/nova conforme ilustrado
- utilize aspenas a bobina SKIL 2610Z00584 com esta ferramenta (danos devido a utilização de outras bobinas são excluídos da garantia)
- depuis de substituir a bobina,teste a ferramenta pelo menos durante um minuto semarga para garantir que a ferramenta está a funcionalr correctamente
! certificque-se de que a ferramenta está desligada antes de colocar a ficha na tomada

MANUTENÇA / SERVICO

• Esta ferramenta não se destina a utilização profissional
• Desligue sempre a ferramenta, retire a ficha da fonte de alimentacao e certificque-se de que todas as peças moveris está completeness paradas

• Mantenha a ferramenta e o fio sempre limpos (especialmente as aberturas de ventilacao)

• limpe a ferramenta com um pano humido (não utilize decapantes ou solventes)

• limpe a lamina de corte de LINHA K ② e a guarda de corte D ② antes cadautilização

• limpe os orificios de ventilacao M ② regularmente com uma escova ou com ar comprimido

• Verifique regularamente o estado da%cabeça de corte e o aperto dos parafusos e das porcas

• Verifique regularamente se existem componentes gastos ou danificados e mande-os reparar/substituir quando necessario

Armazenamento 17

• guarde a ferramenta no interior num local seco e seguro, fora do alcance das crianças

• monte a calha de armazenamento N na parede com 4 parafusos (não fornecidos) e nivelada na horizontal

• Se a ferramenta falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficial de service autorizada para ferramentas electricas SKIL

• envie a ferramenta sem desmontar, juntamente com a prova de compra, para o seu revendedor ou para o centro de assistencia SKIL mais proximo (os endereços assim como a.mapa de peças da ferramenta está mentionados no www.skil.com)

RESOLUÇÃO DE PROBLEMAS

• A lista seguinte minha os sintomas dos problemas, causas possíveis e acções correctivas (se estas não identificarem e corrigirem o problema, contacte o revendedor ou o centro de assistência técnica)

★ A ferramenta não funciona

• tomada électrique avariada -> utilize outra tomada
• cabo de extensão danificado -> substitua o cabo de extensão

★ A ferramentachestra intermitentemente

• instalação interna defeituosa ->contacto revendedor/centro de assistência Tecnica
• interruptor de ligar/desligar defeituoso ->contacto revendedor/centro de assistencia技术水平

★ A ferramenta vibra anormalmente

• relva muito alta -> corte em etapas

★ A ferramenta nãoURT

• linha muito curta/partida -> alimento aLINHA manualmente

A linha não pode ser alimentada

• bobina vazia -> substitua a bobina
• linha presa no interior da bobina -> inspecciona a bobina; rebobine se necessario

★ A LINHA não é cortada com o comprimento correcto -> retire a tampa da lámina de corte

Ainha continua a partir-se

• linha presa no interior da bobina -> inspecciona a bobina; rebobine se necessario
• aparador utilizo Incorrectamente -> apare apenas com a ponta da LINHA; evite pedras, paredes e outros objectos duros; alimente a LINHA regularamente

AMBIENTE

• Não deite ferramentas electricas, acessórios e embalagem no lixo dométrico (apenas para paises da UE)
• de acordo com a directiva europeia 2012/19/CE sobre ferramentas electricas e electronasicas usadas e a transposicao para as leis nationais, as ferramentas

eléctricas usadas devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecologica

-imbledon 9 he avisaré em caso de necessidade de arranja-las

RUIDO / VIBRAÇÃO

• Medido segundo EN 60335 o;nivel de pressao acustica这其中a ferramenta é 84,3 dB(A) (incerteza K = 2,5 dB) e o nivel de potencia acustica 92,3 dB(A) (incerteza K = 0,9 dB), e a vibration 4,9 m/s² (somda de vectores de tres direcções; incerteza K = 1,5 m/s²)
• O[nivel de emissão de vibrações foi medico de acordo com um teste normalizzato fornecido na EN 60335; pode ser utilizeso para comparar uma ferramenta com outra e como uma avaliacao preliminar de exposicao à vibração quando utilize a ferramenta para as aplicacoes mentionadas

-'utilizar a ferramenta para diferentes aplicacoes ou com acessos differentes ou mantidos deficientamente, podeLER significativamente o nivel de exposicao
- o número de vezes que a ferramenta é desligada ou quando estiver a trabalho sem fazer nada, pode reduzir significativamente oível de exposicao

! proteja-se contra os efeitos da vibração, mantendo a ferramenta e os acessórios, mantendo as muitas quentes e organizando os padrões de trabalho

1

Tagliabordi 0732

INTRODUZIONE

joo joo o o o o o o o o o o o o o o o o o o o o o o o

J 2

·s + 192 - 167 = 8

plssu w 10031 2000 00456 4 G clll j 005

61

s21 pLwLg cLalg o aIe gaiia 0 no s

：
