0732 AG - Tagliabordi SKIL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Tagliaerba elettrico
Marca	Skil
Modello	0732 AG
Tensione di alimentazione	220-240 V ~
Frequenza	50 Hz
Doppio isolamento	Sì (non necessita di messa a terra)
Livello di pressione sonora (EN 60335)	84,3 dB(A) (incertezza K = 2,5 dB)
Livello di potenza sonora (EN 60335)	92,3 dB(A) (incertezza K = 0,9 dB)
Vibrazioni (EN 60335)	4,9 m/s² (somma vettoriale, incertezza K = 1,5 m/s²)
Sistema di alimentazione del filo	Semi-automatico (tocco sul terreno)
Lama di taglio del filo	Integrata, taglia il filo alla lunghezza corretta
Bobina di ricambio	SKIL 2610Z07373
Protezione di taglio	Sì, fornita e obbligatoria
Dispositivo di fissaggio del cavo	Sì, sull'impugnatura
Stoccaggio a parete	Binario di stoccaggio (viti non fornite)
Utilizzo	Giardino, taglio di erba e erbacce
Uso professionale	No, utensile per uso domestico
Pulizia	Panno umido, senza solvente
Temperatura ambiente di utilizzo	0 °C a 40 °C
Prolunga max. raccomandata	40 m (1,0 mm²), 60 m (1,5 mm²), 100 m (2,5 mm²)

Domande frequenti - 0732 AG SKIL

Come avviare il tagliaerba?

Premere il grilletto (F) per avviare. Rilasciarlo per fermare. Attendere l'arresto completo del filo prima di riavviare.

Come sostituire la bobina del filo?

Scollegare l'utensile. Rimuovere la vecchia bobina e montare la nuova bobina SKIL 2610Z07373 seguendo lo schema di montaggio. Eseguire un test di funzionamento a vuoto per un minuto.

Come alimentare il filo automaticamente?

Mentre il motore è in funzione, toccare il pulsante J sul terreno. Due fili verranno rilasciati e tagliati alla lunghezza corretta dalla lama K.

Cosa fare se il filo non esce?

Scollegare l'utensile, rimuovere la bobina e verificare se è vuota o se il filo è aggrovigliato. Riavvolgere correttamente o sostituire la bobina.

Quali sono le norme di sicurezza da rispettare?

Indossare occhiali di protezione, pantaloni lunghi e scarpe robuste. Mantenere persone e animali a distanza. Non utilizzare sotto la pioggia. Scollegare prima di qualsiasi intervento.

Posso usare una prolunga?

Sì, utilizzare una prolunga esterna di tipo H05VV-F o H05RN-F di sezione adatta: 1,0 mm² max 40 m, 1,5 mm² max 60 m, 2,5 mm² max 100 m.

Come pulire l'utensile?

Utilizzare un panno umido senza detergente né solvente. Pulire le fessure di aerazione con una spazzola o aria compressa.

L'utensile non taglia correttamente, cosa fare?

Verificare la lunghezza del filo: se è troppo corto, alimentarlo manualmente o sostituire la bobina. Assicurarsi che il coperchio della lama di taglio sia rimosso.

Cosa fare se l'utensile vibra in modo anomalo?

Può essere dovuto a un'erba troppo alta. Tagliare per fasi, iniziando dall'alto. Se il problema persiste, contattare il servizio post-vendita.

Come riporre il tagliaerba?

Riporre l'utensile in un luogo asciutto e chiuso a chiave, fuori dalla portata dei bambini. Utilizzare il binario di stoccaggio a parete (viti non fornite) per appenderlo.

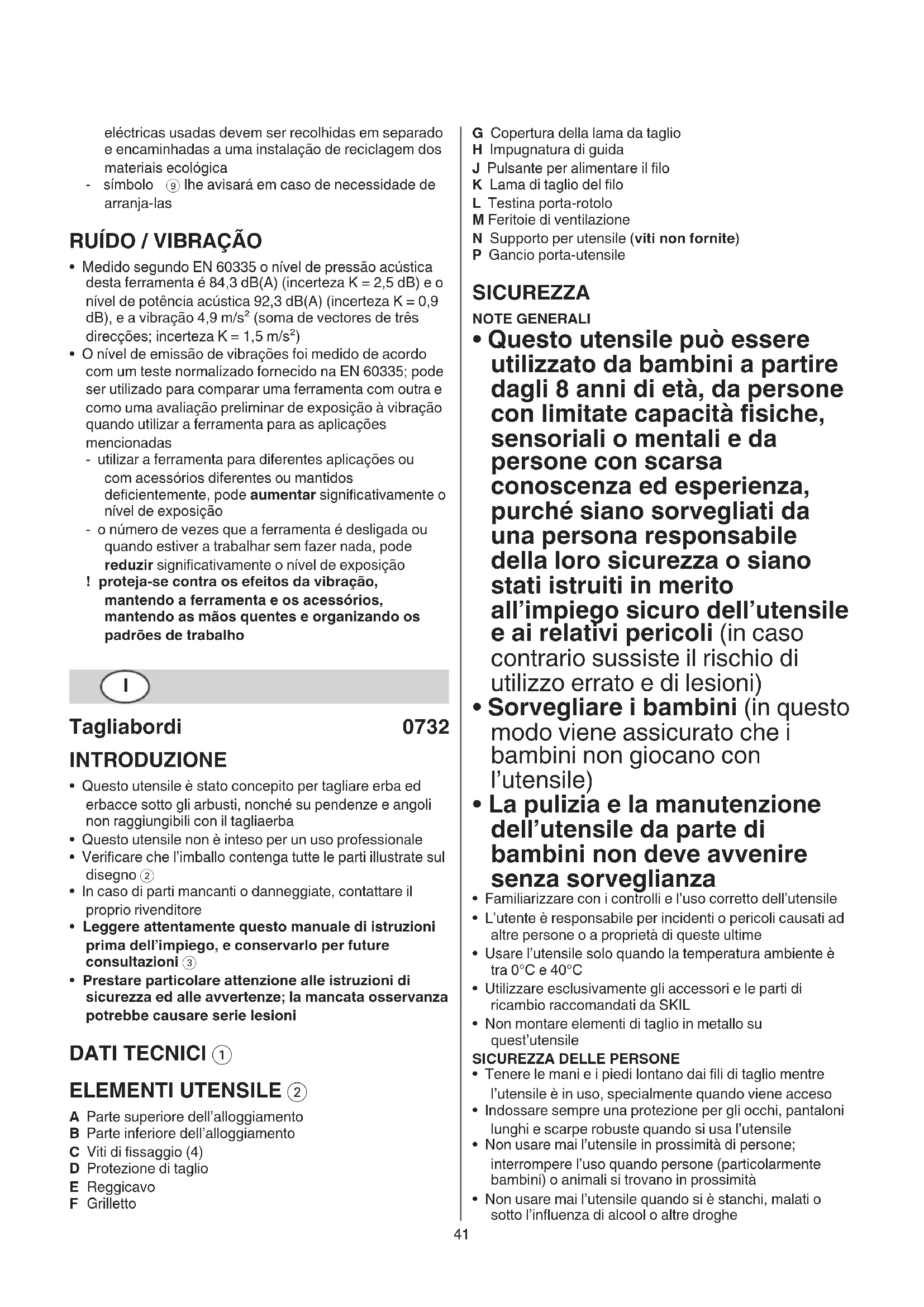

MANUALE UTENTE 0732 AG SKIL

• Questo utensile è stato concepito per tagliare erba ed erbace sotto gli arbusti, nonché su pendenze e angoli non raggiungibili con il tagliaerba
• Questo utensile non è inteso per un uso professionale
• Verificare che l'imballo contenga tutte le parti illustrate sul disegno (2)
• In caso di parti mancanti o danneggiate, contattare il proprio rivenditore
• Leggere attendamente quello manuale di istruzioni prima dell'impiego, e conservarlo per future consultagioni ③
• Prestare particolare attenzione alle istruzioni di sicurezza ed alle avventenze; la mancata osservanza potrebbe causare serie lesioni

DATI TECHNICI ①

ELEMENTI UTENSILE ②

A Parte superiore dell'alloggiamento
B Parte inferiore dell'alloggiamento
C Viti di fissaggio (4)
D Protezione di taglio
E Reggicavo
F Grilletto

G Copertura della lama da taglio
H Impugnatura di guida
J Pulsante per alimentare il filo
K Lama di taglio del filo
L Testina porta-rotolo
M Feritoe di ventilazione
N Supporto per utensile (viti non fornite)
P Gancio porta-utensile

SICUREZZA

NOTE GENERALI

• Questo utensile più essere utilizzato da bambini a partire dagli 8 anni di età, da persone con limitate capacità fisiche, sensoriali o mentali e da persone con scarsa conoscenza ed esperienza, perché siano sorvegliati da una persona responsable della loro sicurezza o siano stati istruiti in merito all'impiego sicuro dell'utensile e ai relativi pericoli (in caso contrario sussiste il rischio di utilizzo errato e di lesioni)
• Sorvegliare i bambini (in quello modo viene assicurato che i bambini non giocano con l'utensile)
• La pulizia e la manutenzione dell'utensile da parte di bambini non deve avvenirezza sorveglianza
  Familiarizzare con i controllingi e l'uso corretto dell'utensile
  L'utente è responsable per incidenti o pericoli causati ad altre persono o a propietà di queste ultime
• Usare l'utensile solo quando la temperatura ambiente è tra 0^ e 40^
  Utilizzare esclusivamente gli accessori e le parti di ricambio raccomandati da SKIL
  Non montare elementi di taglio in metallo su quest'utensile

SICUREZZA DELLE PERSONE

• Tenere le mani e i piedi lontano dai fili di taglio quando l'utensile è in uso, specialmente quando viene accesse.
• Indossare sempre una protezione per gli occhi, pantaloni lunghi e scarpe robuste quando si usa l'utensile
• Non usare mai l'utensile in prossimità di persona; interrompere l'uso quando persone (particolarmente bambini) o animali si trovano in prossimità
  Non usare mai l'utensile quando si è stanchi, malati o tutto l'influenza di alcohol o altre droghe

SICUREZZA ELETTRICA

• Usare cavi di prolunga Completely srotolati e sicure con una capacité di 16 Amp
• Usare solamente una prolunga di tipo H05VV-F o H05RN-F per un uso all'esterno e munita di presa e spina a prova di spruzzo
• Usare soltanto cavi di prolunga con una lunghezza massima di 40 metri (1,0mm^2) , 60 metri (1,5mm^2) o 100 metri (2,5mm^2)
• In ambienti umidi usare un dispositivo per corrente residua (RCD) con una corrente di scatto di massimo 30 mA
• Non passare sopra, schiacciare o tirare il cavo (di prolunga)
• Tenere il cavo (di prolunga) sempre lontano dai fili di taglio in movimento
• Spagnere sempre l'utensile e disinserire la spina alla presa di corrente, se il cavo d'alimentazione o il cavo di prolunga è tagliato, danneggiato o impigliato (non toccare il cavo prima di disinserire la spina)
• Proteggere il cavo (di prolunga) dal calorie, dall'olio e da bordi taglienti
• Non collegare un cavo danneggiato alla fonte di alimentazione o toccare un cavo danneggiato prima che venga stato scollegato alla fonte di alimentazione (i cavi danneggiati possono fare contatto con parti sotto tensione)

PRIMA DELL'USO

• Usare l'utensile solo con luce diurna o sufficiente luce artificiale
• Controllare che la tensione dell'alimentazione sia la stessa di quale indica sulla targhetta dell'utensile (gli utensili con l'indicazione di 230V o 240V posso sono essere collegatianche alla rete di 220V)
• Esaminare il cavo periodicamente e, se danneggiato, farlo sostituire da personale qualificato
• Esaminare il cavo di prolunga periodicamente e, se danneggiato, sostuirlo (cavi di prolunga inadaguati possono essere pericolosi)
• Non usare l'utensile quando il cavo è danneggiato; farlo sostituire da personale qualificato
• Non usare mai l'utensile con la protezione di taglio danneggiata o alla quest'ultima.
• Controllare il funzionamento dell'utensile agli volta prima di uso e dato un impatto; in caso di difetti, farlo riparare immediatamente da una persona qualificata (non aprire mai l'utensile)
• Prima dell'uso esaminare attendamente l'area da tagliare e rimuovere oggetti estranei che potrebbero essere proiettati durante l'uso (p.es. sassi, pezioni di legno ecc.)

DURANTE L'uso

• Evitare di usare l'utensile in cattive condizioni meteorologiche, soprattutto quando sussiste il pericolodi fulmini
  Non usare quello utensile su prati bagnati
• Mantenere sempre un buon equilibrio e una posizione stabile e non sporgersi
• Fare attenzione sulle pendenze e non falciare su terreini troppo ripidi
• Usare l'utensile solo a passo d'uomo (non correre)

• I fili di taglio continuano a ruotare per un dato tempo dopo che l'utensile è stato spento

• Non tagliare erba che non cresce sul suolo (p.es. su muri o rocce)
  Non atraversare strade o stradine di ghiaia con l'utensile acceso

• Non distrarsi e rimanere sempre concentrati su cui che si sta facendo

• Spagnere sempre l'utensile, scollegare la spina dall'alimentazione e assicurarsi che tutte le parti mobili si siano arrestate completeness

• quando si lascia l'utensile incustodito

• prima di rimuovere materiale incastrato
  controllare, pulire o effettuare lavori sull'utensile
• dello:

• quando l'utensile si avvia con vibrazioni anomale

• Mantenere sempre le aperture di ventilazione libero da detriti

SPIEGAZIONE DEI SIMBOLI PRESENTI SULL'UTENSILE

③ Avvertenza! Leggere il manuale di istruzioni
Non esporre l'utensile alla pioggia
⑤ Portare occhialoni di protezione e protezione dell'udito
^6 Prestare attenzione al rischio di lesioni provocate da detriti proietti (mantenere spettatori a distance di sicurezza dall'area di lavoro)
⑦ Se durante il lavoro, il cavo (di prolunga) viene danneggiato oppure troncato, estrarre immediatamente la spina alla presa
⑧ Doppio isolamento (non e necessario alcun cavo di terra)
Non gettare l'utensile tra i rifiuti domestici

USO

• Istruzioni di montaggio 10

• montare la parte superiore dell'alloggiamento A sulla parte inferiore dell'alloggiamento B, come illustrato, utilizzando le 2 viti C fornite

• montare la protezione di taglio D come illustrato, utilizzando le 2 viti C fornite

! non utilizzato mai l'utensile perché la protezione di taglio D

Reggicavo 11

• agganciare l'asola del cavo di prolunga al reggicavo E come individato nell'illustrazione

• tirare per fissare il cavo di prolunga

• Acceso/spento 12

• accendete l'utensile premendo il grilletto F

• spegnete l'utensile rilasciando il grilletto F

! dopo aver spento l'utensile, i fili di taglio continuano a muoversi per quale secondo
- aspettare che i fili di taglio smettano di ruotare, prima di riaccendere

! non spegnere e accendere in successione rapida

• Tagliare

• assicurarsi che la copertura G sia rimossa alla lama di taglio del filo prima di usare l'utensile
  ! assicurarsi che l'area di taglio sia libera da sassi, detriti e altri oggetti estranei
  ! iniziare a tagliare solo quando l'utensile gira a piena velocità

• iniziare a tagliare vicino alla presa di corrente e allontanarsi quando si procede con il lavoro
• tagliare l'erba alta a strati (iniziando dall'alto)

• tagliare solo con la punta del filo di taglio

• non tagliare erba umida o bagnata

• evitare che l'erba tagliata ostruisca il rotolo (non effettuare tagli pesanti)
• non sovraccaricare l'utensile
  -fare attenzione quando si taglia attorno ad alberi e arbusti, evitando di vengano a contatto con i fili di taglio

• tenere l'utensile lontano dagli oggetti solidi per proteggere i fili di taglio da un'eccessiva usura
  -fare attenzione al contraccolpo, quando si entra in contatto con oggetti solidi

• Tenuta e guida dell'utensile 13

• per tagliare erba alta, muovere l'utensile lentamente da destra a sinistra e viceversa

• per tagliare erba più Bassa, inclinar l'utensile comme illustrato
• tenere l'utensile con entrambé la mani, in modo da avere in qualsiasi momento il controlo dell'utensile
  -mantenere una posizione di lavoro stabile
• tenere sempre l'utensile lontano da se

Alimentazione del filo 14

• premere il pulsante J leggermente contro il suolo (preferibilmente su una superficie solida) nelle motore è in funzione
• due fili di taglio verranno rilasciate i tagliati alla lunghezza giusta alla lama di taglio del filo K
• assicurarsi che la copertura G sia rimossa alla lama di taglio del filo prima di usare l'utensile

!fare attenuationa non ferirsi con la lama di taglio del filo K

• dopo aver alimentato il filo, riportare l'utensile nella normale posizione d'esercizio, prima di accenderlo
• alimentare regolarmente il filo permantere il cerchio di taglio intatto

• quando il motore è in funzione sensa carico o sensa tagliare erba, i fili di taglio sono consumati o rotti; riavvolgere il rotolo o sostituire l'unità porta-rotolo

• Riavolgere il rotolo 15

Se i fili di taglio non fuoriescono alla testina porta-rotolo L

! spegnete l'utensile e togliete la spina alla presa di corrente

• rimuovere l'unità porta-rotolo dall'utensile ed estrarre il rotolo alla testina porta-rotolo L
• riavvitare entrambi i fili di taglio omogeneamente a strati in direzione della freccia
• insere entrambi i fili nelle fissure del rotolo X e assicurarsi che siano ben saldi (lasciare una lunghezza sufficiente)
• infrilare entrambi i fili nei fori del rotolo Y, prima di reinserire il rotolo riavvolto nella testina porta-rotolo L

! assicurarsi che il rotolo sia posizionato saldamente, quindi rilasciare entrambi i fili dalle fissure X tirandoli fermamente
- montare l'unita porta-rotolo sull'utensile

Sostituzione del rotolo 16

! spegnete l'utensile e togliete la spina alla presa di corrente
- rimuovere/montare sempliciente il rotolo vecchio/ nuovo come illustrato
- usare esclusivamente unità porta-rotolo SKIL 2610Z07373 con quello utensile (dalla garanzia

sono esclusi i danni derivanti dall'impiego di altre unità porta-rotolo)

• dopo aver sostituito il rotolo, effettuare un ciclo di provaenza carico di almeno un minuto per assicurarsi che l'utensile funzioni correttamente

! assicurarsi che l'utensile sia spento quando si inserisce alla rete

MANUTENZIONE / ASSISTENZA

• Questo utensile non è inteso per un uso professionale
• Spagnere sempre l'utensile, scollegare la spina dall'alimentazione e assicurarsi che tutte le parti mobili si siano arrestate completeness

• Tenete sempre puliti utensile e cavo (soprattutto le feritoie di ventilazione)

• pulire l'utensile con un panno umido (non usare agenti detergenti ne solventi)

• pulire la lama di taglio del filo K ② e la protezione di taglio D ② dopo agli uso

• pulire regolarmente le fessure di ventilazione M ② con una spazzola o con aria compressa

• Verificare regolarmente la condizione della testina di taglio e che i dadi, i bulloni e le viti siano serrati bene

• Verificare regolarmente che i componenti non siano usurati o danneggiati e ripararli/sostituirli se necessario

Stocccaggio 17

• conservare l'utensile all'interno in unippo asciutto e chiuso a chiave, distante alla portata dei bambini

• montare il supporto per utensile N in modo sicuro e orizzontale sul muro utilizzato 4 viti (non fornite)

• Se nonostante gli accurati procedimenti di produzione e di controllo l'utensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili SKIL

• inviare l'utensile non smontato assieme alle prove di acquisto al rivenditore oppure al più vicino centro assistenza SKIL (l'indirizzo ed il disegno delle parti di ricambio dell'utensile sono riportati su www.skil.com)

RISOLUZIONE DI PROBLEMI

• La seguente lista elenca sintomi di problemi, possibili cause e misure correttive (se il proprio problema non è identificato e non è possibile correggerlo, si prega di contattare il proprio rivenditore o centro assistenza)

! spegnere l'utensile ed estrarre la spina alla presa di corrente prima di cercare di risolvere il problema

★ L'utensile non funziona

• presa di corrente difettosa -> usare un'altra presa
• cavo di prolunga danneggiato -> sostituire il cavo di prolunga

L'utensile funziona a intermittenza

• cavi interni difettosi -> contattare il rivenditore/centro di assistenza
• interruptore on/off difettoso -> contattare il rivenditore/ centro di assistenza

L'utensile vibra in modo anomalo
- erba troppo alta -> tagliare in più fasi
L'utensile non taglia
- filo troppo corto/spezzato -> alimentare il filo manualemente

Impossible alimentare il filo

• rotolo vuoto -> sostituire il rotolo
• filo ingarbugliato all'interno del rotolo -> controllare il rotolo; riavvolgere se necessario

Il filo non è stato tagliato alla lunghezza giusta -> rimuovere il coperchio della lama di taglio

Il filo continua a spezzarsi

• filo ingarbugliato all'interno del rotolo -> controllare il rotolo; riavvolgere se necessario
• uso scorretto del decespugliatore -> tagliare solo con la punta del filo; evitare sassi, muri e altri oggetti duri; alimentare il filo regolarmente

TUTELA DELL'AMBIENTE

Non gettare l'utensile elettrico, gli accessori e I'imballaggio tra i rifiuti domestici (solo per paesi UE)

• secondo la Direttiva Europea 2012/19/CE sui rifiuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, glil utensili elettrici ESAusti devono essere raccolti separatamente, al fine di essere reimpiegati in modo eco-compatible
• il simbolo ⑨ vi ricorderà quello fatto quando dovrete eliminarle

RUMOROSITA / VIBRAZIONE

• Misurato in conformità al EN 60335 il livello di pressione acustica di quello utensile è 84,3 dB(A) (incertezza K = 2,5 dB) ed il livello di potenza acustica 92,3 dB(A) (incertezza K = 0,9 dB), e la vibrazione 4,9 m/s^2 (somma dei vettori in tre direzioni; incertezza K = 1,5 m/s^2 )

• Il livello di emissione delle vibrazioni è stato misurato in conformità a un test standardizzato stabilito alla norma EN 60335; quello valore più essere utilizzato perMETTERA a confronto un l'utensile con un'alto o come valutazione preliminare di esposizione alla vibrazione quando si impiega l'utensile per le applicazioni menzionate

• se si utilizza l'utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe aumentoe notevolmente

• i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione
  ! proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relativi accessori, mantenendo le mani calde e organizzato i metodi di lavoro

H

Szegélynyíró

0732

BEVEZETÉS
