MANUALE UTENTE 0240 CA SKIL

Alimentazione del filo 0230/0240 senza filo

INTRODUZIONE

• Questo utensile è stato concepito per tagliare erba ed erbacce sotto gli arbusti, nonché su pendenze e angoli non raggiungibili con il tagliaerba
• Questo utensile non è inteso per un uso professionale
• Verificare che l'imballo contenga tutte le parti illustrate sul disegno ②
• In caso di parti mancanti o danneggiate, contattare il proprio rivenditore
• Leggere attentamente questo manuale di istruzioni prima dell'impiego, e conservarlo per future consultazioni ③
• Prestare particolare attenzione alle istruzioni di sicurezza ed alle avvertenze; la mancata osservanza potrebbe causare serie lesioni

DATI TECNICI①

ELEMENTI UTENSILE ②

A Protezione di taglio
B Impugnatura di guida
C Manopola di regolazione manico
D Bussola di bloccaggio
E Tubo telescopico
F Grilletto
G Interruttore di sicurezza

H Pulsante rotazione

J Coperchio del rotolo

K Rotolo

L Foro del rotolo

M Protezione per fiori

N Lama di taglio del filo

P Pulsante taglio ai bordi

Q Supporto di stoccaggio

R Adattatore di stoccaggio

S Ruota bordo

T Pulsante alimentazione filo

v Portafilo

W Feritoie di ventilazione

X Impugnatura principale

Z Fessure per il filo

AA Indicatore del livello batteria

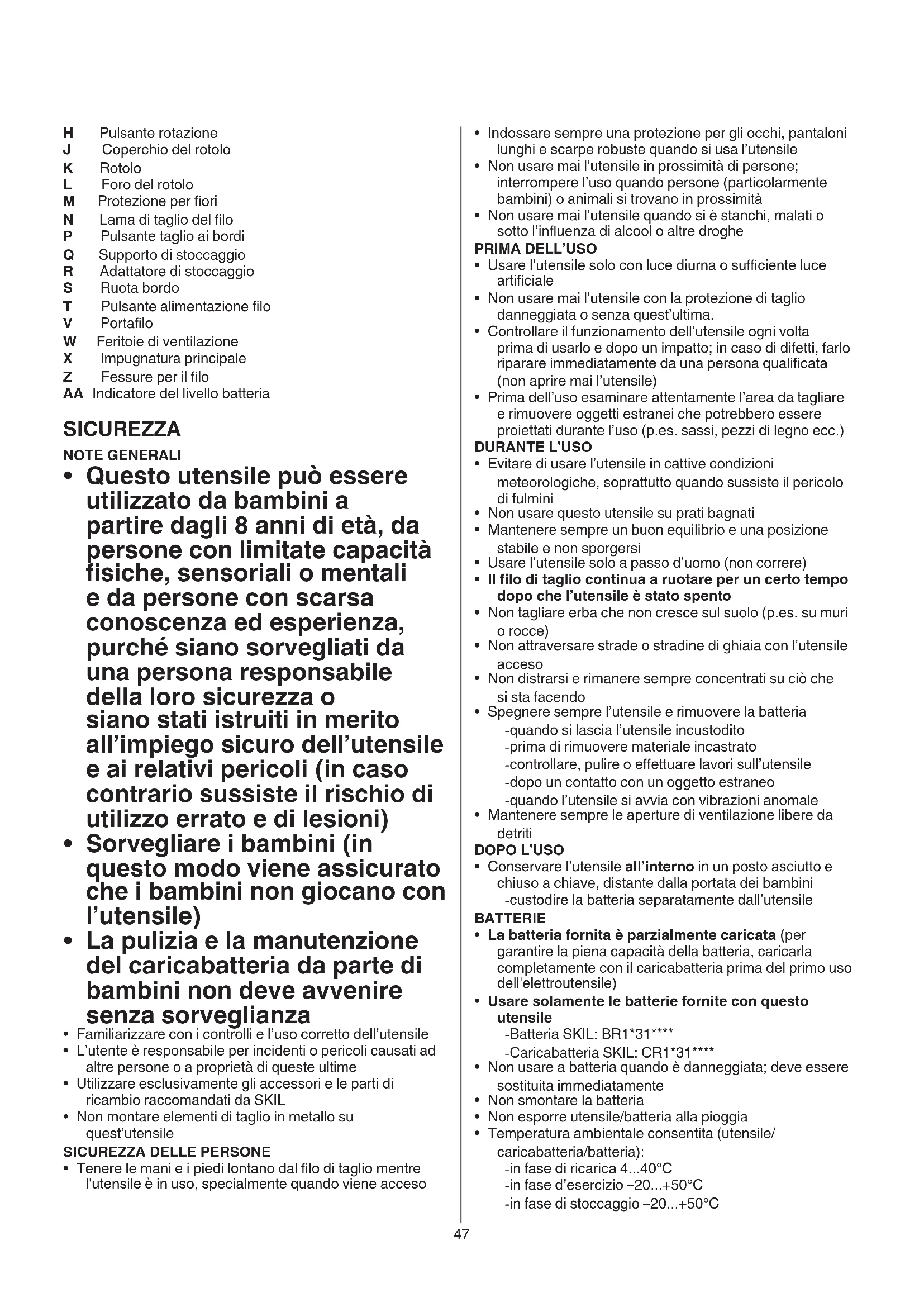

SICUREZZA

NOTE GENERALI

- Questo utensile può essere utilizzato da bambini a partire dagli 8 anni di età, da persone con limitate capacità fisiche, sensoriali o mentali e da persone con scarsa conoscenza ed esperienza, purché siano sorvegliati da una persona responsabile della loro sicurezza o siano stati istruiti in merito all'impiego sicuro dell'utensile e ai relativi pericoli (in caso contrario sussiste il rischio di utilizzo errato e di lesioni)

- Sorvegliare i bambini (in questo modo viene assicurato che i bambini non giocano con l'utensile)

- La pulizia e la manutenzione del caricabatteria da parte di bambini non deve avvenire senza sorveglianza

- Familiarizzare con i controlli e l'uso corretto dell'utensile

- L'utente è responsabile per incidenti o pericoli causati ad altre persone o a proprietà di queste ultime

- Utilizzare esclusivamente gli accessori e le parti di ricambio raccomandati da SKIL

- Non montare elementi di taglio in metallo su quest'utensile

SICUREZZA DELLE PERSONE

- Tenere le mani e i piedi lontano dal filo di taglio mentre l'utensile è in uso, specialmente quando viene acceso

• Indossare sempre una protezione per gli occhi, pantaloni lunghi e scarpe robuste quando si usa l'utensile
• Non usare mai l'utensile in prossimità di persone; interrompere l'uso quando persone (particolarmente bambini) o animali si trovano in prossimità
• Non usare mai l'utensile quando si è stanchi, malati o sotto l'influenza di alcool o altre droghe

PRIMA DELL'USO

• Usare l'utensile solo con luce diurna o sufficiente luce artificiale
• Non usare mai l'utensile con la protezione di taglio danneggiata o senza quest'ultima.
• Controllare il funzionamento dell'utensile ogni volta prima di usarlo e dopo un impatto; in caso di difetti, farlo riparare immediatamente da una persona qualificata (non aprire mai l'utensile)
• Prima dell'uso esaminare attentamente l'area da tagliare e rimuovere oggetti estranei che potrebbero essere proiettati durante l'uso (p.es. sassi, pezzi di legno ecc.)

DURANTE L'USO

• Evitare di usare l'utensile in cattive condizioni meteorologiche, soprattutto quando sussiste il pericolo di fulmini
  • Non usare questo utensile su prati bagnati
• Mantenere sempre un buon equilibrio e una posizione stabile e non sporgersi
• Usare l'utensile solo a passo d'uomo (non correre)
• Il filo di taglio continua a ruotare per un certo tempo dopo che l'utensile è stato spento
• Non tagliare erba che non cresce sul suolo (p.es. su muri o rocce)
• Non attraversare strade o stradine di ghiaia con l'utensile acceso
• Non distrarsi e rimanere sempre concentrati su ciò che si sta facendo
• Spegnere sempre l'utensile e rimuovere la batteria -quando si lascia l'utensile incustodito -prima di rimuovere materiale incastrato -controllare, pulire o effettuare lavori sull'utensile -dopo un contatto con un oggetto estraneo -quando l'utensile si avvia con vibrazioni anomal

- Mantenere sempre le aperture di ventilazione libere da detriti

DOPO L'USO

- Conservare l'utensile all'interno in un posto asciutto e chiuso a chiave, distante dalla portata dei bambini -custodire la batteria separatamente dall'utensile

BATTERIE

- La batteria fornita è parzialmente caricata (per garantire la piena capacità della batteria, caricarla completamente con il caricabatteria prima del primo uso dell'elettroutensile)

- Usare solamente le batterie fornite con questo utensile

-Batteria SKIL: BR1*31****

-Caricabatteria SKIL: CR1*31****

- Non usare a batteria quando è danneggiata; deve essere sostituita immediatamente

• Non smontare la batteria

• Non esporre utensile/batteria alla pioggia

- Temperatura ambientale consentita (utensile/caricabatteria/batteria):

-in fase di ricarica 4...40°C

-in fase d'esercizio -20...+50°C

-in fase di stoccaggio -20...+50°C

SPIEGAZIONE DEI SIMBOLI PRESENTI SULL'UTENSILE/BATTERIA

③ Leggere il manuale di istruzioni prima dell'uso
④ Le batterie esplodono se gettate nel fuoco, pertanto non bruciare le batterie per alcun motivo
⑤ Riponete utensile/caricabatteria/batteria in luoghi ove non si superino i 50°C
⑥ Prestare attenzione al rischio di lesioni provocate da detriti proiettati (mantenere spettatori a distanza di sicurezza dall'area di lavoro)
⑦ Portare occhialoni di protezione e protezione dell'udito
⑧ Non esporre l'utensile alla pioggia
⑨ Non gettare l'elettroutensile e le batterie con i rifiuti domestici

USO

- Istruzioni di montaggio

-montare la protezione di taglio A come illustrato, utilizzando 2 viti ⑪a

! non utilizzare mai l'utensile senza la protezione di taglio A

-usare la protezione fiori M⑪b

-montare il manico della guida B come illustrato ^13

• Ricarica batteria
  ! leggere le avvertenze di sicurezza e le istruzioni fornite con il caricabatteria
• Rimozione/installazione della batteria ②
• Acceso/spento ⑫

-accendete l'utensile premendo innanzi tutto la manopola G (= interruttore di sicurezza, che non può essere bloccato) e poi schiacciando l'interruttore F -spegnete l'utensile rilasciando il grilletto F

! dopo aver spento l'utensile, il filo di taglio continua a muoversi per qualche secondo

-aspettare che il filo di taglio smetta di ruotare, prima di riaccendere

! non spegnere e accendere in successione rapida

- Indicatore del livello batteria ⑩

-premere il pulsante dell'indicatore del livello batteria AA per visualizzare il livello attuale ⑩a

! se il livello più basso dell'indicatore del livello batteria inizia a lampeggiare dopo aver premuto il pulsante AA ⑩b, la batteria è scarica

! se i 2 livelli dell'indicatore del livello batteria iniziano a lampeggiare dopo aver premuto AA ⑩c, la temperatura della batteria non rientra nel campo dei valori di impiego consentiti

- Protezione per la batteria

L'utensile si spegne improvvisamente o non può essere accesso, quando

il carico è troppo alto --> rimuovere il carico e riavviare

-la temperatura della batteria non rientra nel campo dei valori di impiego massimi di -20 e +50°C -->

2 i livelli dell'indicatore del livello batteria iniziano a lampeggiare se si preme il pulsante AA ⑩c; attendere finché la batteria non è rientrata nel campo dei valori di impiego consentiti

-la batteria è quasi scarica (per proteggerla contro la scarica profonda) --> l'indicatore del livello batteria mostra un livello batteria basso o un livello batteria lampeggiante ⑩b se si preme il pulsante AA; caricare la batteria

! non continuare a premere l'interruttore on/off dopo che l'utensile si è spento automaticamente: ciò potrebbe danneggiare la batteria

• Impostare il manico della guida in posizione ⑬ -rilasciare la manopola di regolazione manico C -regolare la posizione del manico di guida -serrare la manopola di regolazione manico C
• Impostare la lunghezza del tubo ⑭
• Impostare l'orientamento del manico ⑮
• in giù per tagliare
• di lato per i bordi

• Impostare la funzione rotazione ⑯ -impostare l'angolo del manico pe

• stoccaggio

• taglio in aree ristrette
• taglio normale
• taglio sotto oggetti bassi
• funzione bordo

- Usare la protezione fiori ⑰

Usare la protezione fiori per proteggere piante preziose da tagli non intenzionali
-piegare la protezione fiori M in giù
Disconnettere la protezione fiori per la funzione di taglio ai bordi o per tagliare vicino a ostacoli
-piegare la protezione fiori M in su

- Impostare l'utensile per il taglio

-impostare la lunghezza del manico D ⑭
-impostare l'orientamento principale del manico in posizione di taglio ⑮
-usare la posizione rotazione 2, 3 o 4 ⑯
-usare la protezione fiori M ⑰

- Impostazione dell'utensile per il taglio ai bordi

-impostare la lunghezza del manico D ⑭
-impostare l'orientamento principale del manico in posizione di taglio ai bordi ⑮
-usare la posizione rotazione 5⑯
-disconnettere la protezione fiori M ^17
-per il taglio ai bordi l'utensile deve essere supportato dalla ruota per il taglio ai bordi S ⑲

- Tagliare

! assicurarsi che l'area di taglio sia libera da sassi, detriti e altri oggetti estranei

! iniziare a tagliare solo quando l'utensile gira a piena velocità

-tagliare l'erba alta a strati (iniziando dall'alto)
-tagliare solo con la punta del filo di taglio
-non tagliare erba umida o bagnata
- evitare che l'erba tagliata ostruisca il rotolo (non effettuare tagli pesanti)
-non sovraccaricare l'utensile
-fare attenzione quando si taglia attorno ad alberi e arbusti, evitando di vengano a contatto con il filo di taglio
-tenere l'utensile lontano dagli oggetti solidi per proteggere il filo di taglio da un'eccessiva usura
-fare attenzione al contraccolpo, quando si entra in contatto con oggetti solidi

- Tenuta e guida dell'utensile ⑱ ⑲

-per tagliare erba alta, muovere l'utensile lentamente da destra a sinistra e viceversa
-per tagliare erba più bassa, inclinare l'utensile come illustrato
-tenere l'utensile con entrambe la mani, in modo da avere in qualsiasi momento il controllo dell'utensile

-mantenere una posizione di lavoro stabile

-tenere sempre l'utensile lontano da se

-per il taglio ai bordi l'utensile deve essere supportato dalla ruota per il taglio ai bordi S ⑲

- Alimentazione del filo

Il filo viene alimentato automaticamente quando l'utensile viene acceso o spento

-il filo di taglio viene rilasciato e tagliato alla lunghezza giusta dalla lama di taglio del filo N

! fare attenzione a non ferirsi con la lama di taglio del filo N

- Alimentazione manuale del filo 20

-spegnere l'utensile e rimuovere la batteria

-tirare e tenere tirato il filo, quindi premere r rilasciare il pulsante di alimentazione del filo T

-dopo aver alimentato il filo, riportare l'utensile nella normale posizione d'esercizio, prima di accenderlo

-alimentare regolarmente il filo per mantenere il cerchio di taglio intatto

-quando il motore è in funzione senza carico o senza tagliare erba, il filo di taglio è consumato o rotto; riavvolgere il rotolo o sostituire l'unità porta-rotolo

• Riavvolgere il rotolo ②2

Se il filo di taglio non fuoriesce dalla testina porta-rotolo L

! spegnere sempre l'utensile e rimuovere la batteria

-rimuovere il coperchio del rotolo J e rimuovere il rotolo K dal porta-rotolo V

-riarrotolare il filo di taglio omogeneamente a strati in direzione della freccia

-inserire il filo di taglio nella fessura del rotolo Z e assicurarsi che sia ben saldo (lasciare una lunghezza sufficiente)

-inserire il filo di taglio nel foro del rotolo L prima di posizionare il rotolo riarrotolato nel porta-rotolo V

! assicuratevi che il rotolo si inserito saldamente, quindi tirare il filo di taglio dalla fessura Z

-montare il coperchio del rotolo J

- Sostituzione del rotolo 22

! spegnere sempre l'utensile e rimuovere la batteria

-rimuovere il vecchio rotolo e montare il nuovo rotolo come illustrato

-usare esclusivamente unità porta-rotolo SKIL

2610S00818 con questo utensile (dalla garanzia sono esclusi i danni derivanti dall'impiego di altre unità porta-rotolo)

-dopo aver sostituito il rotolo, effettuare un ciclo di prova senza carico di almeno un minuto per assicurarsi che l'utensile funzioni correttamente

! assicurarsi che l'utensile sia spento quando si inserisce la batteria

MANUTENZIONE / ASSISTENZA

- Questo utensile non è inteso per un uso professionale

- Spegnere sempre l'utensile, rimuovere la batteria e assicurarsi che tutte le parti mobili si siano arrestate completamente

- Tenere sempre pulito l'utensile (soprattutto le feritoie di ventilazione W ②)

-pulire l'utensile con un panno umido (non usare agenti detergenti né solventi)

-pulire la lama di taglio del filo N② e la protezione di taglio A② dopo ogni uso

-pulire regolarmente le fessure di ventilazione W② con una spazzola o con aria compressa

- Verificare regolarmente la condizione della testina di taglio e che i dadi, i bulloni e le viti siano serrati bene

- Verificare regolarmente che i componenti non siano usurati o danneggiati e ripararli/sostituirli se necessario

- Stoccaggio

Metodo di stoccaggio 1 ⑳

-montare il supporto per utensile Q in modo sicuro e orizzontale sul muro utilizzando 2 viti (non fornite) -montare l'adattatore di stoccaggio R e spostarlo verso la base di montaggio del supporto di stoccaggio Q

-stoccare l'utensile con il foro di stoccaggio sul manico sopra alla punta dell'adattatore di stoccaggio

Metodo di stoccaggio 2 ⑯

-usare la posizione rotazione 1 e lasciare l'utensile in piedi sul pavimento

- Se nonostante gli accurati procedimenti di produzione e di controllo l'utensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili SKIL

- inviare l'utensile non smontato assieme alle prove di acquisto al rivenditore oppure al più vicino centro assistenza SKIL (l'indirizzo ed il disegno delle parti di ricambio dell'utensile sono riportati su www.skil.com)

- Si tenga presente che eventuali danni causati da sovraccarico o da un utilizzo improprio del prodotto verranno esclusi dalla garanzia (per le condizioni di garanzia SKIL, visitare il sito www.skil.com o contattare il proprio rivenditore)

RISOLUZIONE DI PROBLEMI

- La seguente lista elenca sintomi di problemi, possibili cause e misure correttive (se il proprio problema non è identificato e non è possibile correggerlo, si prega di contattare il proprio rivenditore o centro assistenza) ! nel caso di cattivo funzionamento elettrico o meccanico, spegnere subito l'utensile e rimuovere la batteria

Latensile non funziona

-batteria scarica -> caricare la batteria

-batteria calda -> lasciar raffreddare la batteria

-errore interno -> contattare il rivenditore/centro di assistenza

L'atensile funziona a intermittenza

-cavi interni difettosi -> contattare il rivenditore/centro di assistenza

-interruttore on/off difettoso -> contattare il rivenditore/ centro di assistenza

Lutensile vibra in modo anomalo

-erba troppo alta -> tagliare in più fasi

Latsensile non taglia

-filo troppo corto/spezzato -> alimentare il filo manualmente

I possibile alimentare il filo

-rotolo vuoto -> sostituire il rotolo

-filo ingarbugliato all'interno del rotolo -> controllare il rotolo; riavvolgere se necessario

Il kilo non è stato tagliato alla lunghezza giusta -> rimuovere il coperchio della lama di taglio

Il★ilo continua a spezzarsi

-filo ingarbugliato all'interno del rotolo -> controllare il rotolo; riavvolgere se necessario

-uso scorretto del decespugliatore -> tagliare solo con la punta del filo; evitare sassi, muri e altri oggetti duri; alimentare il filo regolarmente

TUTELA DELL'AMBIENTE

- Non gettare l'elettroutensile, le batterie, gli accessori e l'imballaggio con i rifiuti domestici (solo per Paesi UE)

-secondo la Direttiva Europea 2012/19/CE sui rifiuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, gli elettroutensili esausti devono essere raccolti separatamente, al fine di essere reimpiegati in modo eco-compatibile -il simbolo ⑨ vi ricorderà questo fatto in fase di smaltimento

! prima dello smaltimento proteggere i terminali delle batterie con nastro pesante per prevenire cortocircuiti

RUMOROSITÀ / VIBRAZIONE

• 0230

Misurato in conformità al EN 60335 il livello di pressione acustica di questo utensile è 72,1 dB(A) (incertezza K = 2,5 dB) ed il livello di potenza acustica 85,6 dB(A) (incertezza K = 1,1 dB), e la vibrazione 2,7 m/s² (somma dei vettori in tre direzioni; incertezza K = 1,5 m/s²)

• 0240

Misurato in conformità al EN 60335 il livello di pressione acustica di questo utensile è 77,2 dB(A) (incertezza K = 2,5 dB) ed il livello di potenza acustica 88,6 dB(A) (incertezza K = 2,0 dB), e la vibrazione 3,9 m/s² (somma dei vettori in tre direzioni; incertezza K = 1,5 m/s²)

- Il livello di emissione delle vibrazioni è stato misurato in conformità a un test standardizzato stabilito dalla norma EN 60335; questo valore può essere utilizzato per mettere a confronto un l'utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l'utensile per le applicazioni menzionate

-se si utilizza l'utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe aumentare notevolmente -i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione ! proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relativi accessori, mantenendo le mani calde e organizzando i metodi di lavoro

H
