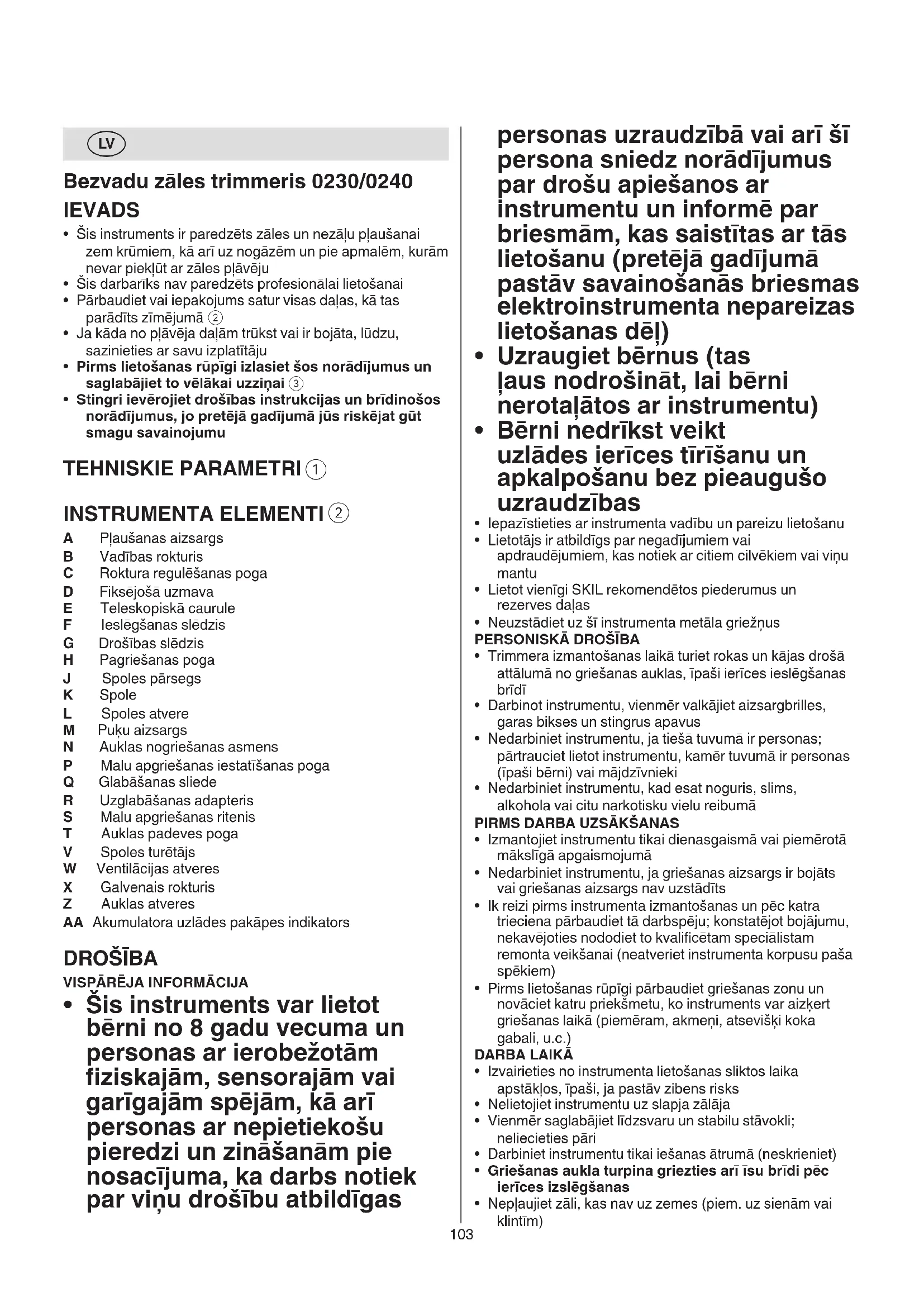

LIETOŠANAS INSTRUKCIJA 0240 CA SKIL

• Šis instruments ir paredzēts zāles un nezāļu plaušanai zem krūmiem, kā arī uz nogāzēm un pie apmalēm, kurām nevar pieklūt ar zāles plāvēju
• Sis darbarīks nav paredzēts profesionālai lietošanai
• Pārbaudiet vai iepakojums satur visas daļas, kā tas parādīts zīmējumā ②
• Ja kāda no plāvēja daļām trūkst vai ir bojāta, lūdzu, sazinieties ar savu izplatītāju
• Pirms lietošanas rūpīgi izlasiet šos norādījumus un saglabājiet to vēlākai uzzinai ③
• Stingri ievērojiet drošības instrukcijas un brīdinošos norādījumus, jo pretējā gadījumā jūs riskējat gūt smagu savainojumu

TEHNISKIE PARAMETRI ①

INSTRUMENTA ELEMENTI ②

A Plaušanas aizsargs
B Vadības rokturis
C Roktura regulēšanas poga
D Fiksējošā uzmava
E Teleskopiskā caurule
F leslēgšanas slēdzis
G Drošības slēdzis
H Pagriešanas poga
J Spoles pärsegs
K Spole
L Spoles atvere
M Puku aizsargs
N Auklas nogriešanas asmens
P Malu apgriešanas iestatīšanas poga
Q Glabāšanas sliede
R Uzglabāšanas adapteris
S Malu apgriešanas ritenis
T Auklas padeves poga
v Spoles turētājs
W Ventilācijas atveres
X Galvenais rokturis
Z Auklas atveres

AA Akumulatora uzlādes pakāpes indikators

DROŠÍBA

VISPĀRĒJA INFORMĀCIJA

- Šis instruments var lietot bērni no 8 gadu vecuma un personas ar ierobežotām fiziskajām, sensorajām vai garīgajām spējām, kā arī personas ar nepietiekošu pieredzi un zināšanām pie nosacījuma, ka darbs notiek par viņu drošību atbildīgas

personas uzraudzībā vai arī šī persona sniedz norādījumus par drošu apiešanos ar instrumentu un informē par briesmām, kas saistītas ar tās lietošanu (pretējā gadījumā pastāv savainošanās briesmas elektroinstrumenta nepareizas lietošanas dēl)

- Uzraugiet bērņus (tas Įaus nodrošināt, lai bērni nerotalātos ar instrumentu)

- Bērni nedrīkst veikt uzlādes ierīces tīrīšanu un apkalpošanu bez pieaugušo uzraudzības

- lepazīstieties ar instrumenta vadību un pareizu lietošanu

- Lietotājs ir atbildīgs par negadījumiem vai apdraudējumiem, kas notiek ar citiem cilvēkiem vai viņu mantu

- Lietot vienīgi SKIL rekomendētos piederumus un rezerves daļas

- Neuzstādiet uz šī instrumenta metāla griežņus

PERSONISKĀ DROŠĪBA

• Trimmera izmantošanas laikā turiet rokas un kājas drošā attālumā no griešanas auklas, īpaši ierīces ieslēgšanas brīdī
• Darbinot instrumentu, vienmēr valkājiet aizsargbrilles, garas bikses un stingrus apavus
• Nedarbiniet instrumentu, ja tiešā tuvumā ir personas; pārtrauciet lietot instrumentu, kamēr tuvumā ir personas (īpaši bērni) vai mājdzīvnieki
• Nedarbiniet instrumentu, kad esat noguris, slims, alkohola vai citu narkotisku vielu reibumā

PIRMS DARBA UZSĀKŠANAS

• Izmantojiet instrumentu tikai dienasgaismā vai piemērotā mākslīgā apgaismojumā
• Nedarbiniet instrumentu, ja griešanas aizsargs ir bojāts vai griešanas aizsargs nav uzstādīts
• Ik reizi pirms instrumenta izmantošanas un pēc katra trieciena pārbaudiet tā darbspēju; konstatējot bojājumu, nekavējoties nododiet to kvalificētam speciālistam remonta veikšanai (neatveriet instrumenta korpusu paša spēkiem)
• Pirms lietošanas rūpīgi pārbaudiet griešanas zonu un novāciet katru priekšmetu, ko instruments var aizkert griešanas laikā (piemēram, akmeņi, atseviški koka gabali, u.c.)

DARBA LAIKÄ

• Izvairieties no instrumenta lietošanas sliktos laika apstāklos, īpaši, ja pastāv zibens risks
• Nelietojiet instrumentu uz slapja zālāja
• Vienmēr saglabājiet līdzsvaru un stabilu stāvokli; neliecieties pāri
  • Darbiniet instrumentu tikai iešanas ātrumā (neskrieniet)
• Griešanas aukla turpina griezties arī īsu brīdi pēc ierīces izslēgšanas

• Nepłaujiet zāli, kas nav uz zemes (piem. uz sienām vai klintīm)

• Neškērsojiet celu vai grantētu celiņu ar ieslēgtu instrumentu

• Neļaujiet novērst uzmanību un vienmēr koncentrējieties uz to, ko jūs darāt
• Vienmēr izslēdziet ierīci un izņemiet akumulatoru -kad atstājat instrumentu bez uzraudzības
  -pirms iesprūduša materiāla tīrīšanas
  -pirms pārbaudes, tīrīšanas vai darbībām ar instrumentu
  -pēc trieciena pa sveškermeni
  -kad instruments sāk pārmērīgi vibrēt

- Vienmēr pārliecinieties, ka ventilācijas atveres ir tīras no gružiem

PĒC DARBA PABEIGŠANAS

- Uzglabājiet instrumentu telpās sausā, augstu izvietotā vietā, kur tas nav pieejams bērniem -akumulatoru uzglabājiet atseviški, to noņemot no ierīces

AKUMULATORI

- Komplektā iekļautais akumulators ir daļēji uzlādēts (lai nodrošinātu pilnu akumulatora jaudu, pirms elektroinstrumenta pirmās izmantošanas reizes uzlādējiet to pilnībā, izmantojot uzlādes ierīci)

- Izmantojiet tikai instrumenta piegādes komplektā ietilpstošos akumulatorus un uzlādes ierīces

- Nelietojiet bojātu akumulatoru; tas nekavējoties jānomaina

- Neizjauciet akumulatoru

- Neatstājiet instrumentu/akumulatoru lietū

- Pieļaujamā apkārtējā gaisa temperatūra (instruments/lādētājs/akumulators):

-uzlādes laikā 4...40°C

-darba laikā -20...+50°C

-uzglabāšanas laikā -20...+50°C

UZ INSTRUMENTA/AKUMULATORA ATTÊLOTO SIMBOLU SKAIDROJUMS

③ Pirms izstrādājuma lietošanas izlasiet tā lietošanas pamācību
④ Nekādā gadījumā neievietojiet akumulatoru ugunī, jo tas var izraisīt sprādzienu
⑤ Uzglabājiet instrumentu, uzlādes ierīci un akumulatoru vietā, kur temperatūra nepārsniedz 50°C
⑥ Pievērsiet uzmanību savainošanās briesmām, ko rada apkārtlidojošās atdālījušās daļiņas (klātesošajiem jāatrodas drošā attālumā no darba zonas)
⑦ Darba laikā uzvelciet aizsargbrilles un ausu aizsargus
⑧ Neatstājiet instrumentu lietū
⑨ Neizmetiet elektroiekārtas un baterijas ar sadzīves materiālus atkritumu

DARBS

• Montāžas norādījumi
-uzstādiet griešanas aizsargu A, izmantojot 2 skrūves ⑪a, kā norādīts attēlā
! nelietojiet instrumentu bez griešanas aizsarga A
-izmantojiet ziedu aizsargu M⑪b
-piestipriniet vadrokturi B kā norādīts ⑬

- Akumulatora uzlādēšana

! izlasiet uzlādes ierīces komplektā iekļautos drošas lietošanas noteikumus un norādījumus

- Akumulatora iznemšana/ievietošana ②

• leslēgšana/izslēgšana ⑫

-ieslēdziet instrumentu, vispirms nospiežot pogu G (=

drošības slēdzis bez fiksācijas) un pēc tam nospiežot ieslēdzēja taustiņu F

-izslēdziet instrumentu, atlaižot ieslēdzēju F

! griešanas aukla turpina griezties vēl dažas sekundes pēc ierīces izslēgšanas

-pirms ieslēgšanas no jauna ľaujiet griešanas auklai pārstāt rotēt

! ieslēgt un izslēgt nedrīkst strauji

• Akumulatora uzlādes pakāpes indikators ⑩
  -lai uzzinātu akumulatora uzlādes līmeni ⑩a, nospiediet akumulatora līmeņa rādītāja pogu AA
  ! ja pēc pogas AA ^10 b nospiešanas sāk mirgot zemākā akumulatora līmeņa rādītāja iedaļa, akumulators ir tukšs
  ! ja pēc pogas AA ^10 c nospiešanas sāk mirgot akumulatora līmeņa rādītāja iedaļas 2, akumulatora temperatūra ir ārpus atļautā darba diapazona

• Akumulatora aizsardzība
  lerīce tiek tūlīt izslēgta vai arī to nav iespējams ieslēgt, ja

• slodze ir pārāk liela --> samaziniet slodzi un ieslēdziet to no jauna
  -akumulatora temperatūra ir ārpus atļautā darba diapazona no -20 līdz +50 °C --> nospiežot pogu
  AA ⑩c, sāk mirgot akumulatora 2 līmeņa rādītāja iedaļas; pagaidiet, līdz akumulatora temperatūra atkal ir atļautajā darba diapazonā
  -akumulators ir gandrīz tukšs (aizsardzībai pret pilnīgu izlādi) --> nospiežot pogu AA, akumulatora līmeņa rādītājā ir attēlota zemākā akumulatora līmeņa rādītāja iedaļa vai mirgojoša zemākā akumulatora līmeņa rādītāja iedaļa ⑩b; uzlādējiet akumulatoru
  ! pēc instrumenta automātiskas izslēgšanās nedrīkst spiest tā ieslēdzēju, jo tā var sabojāt akumulatoru

• Vadroktura pozicijas iestatīšana ⑬
-atlaidiet vadroktura regulēšanas pogu C
-noregulējiet vadroktura pozīciju
-nofiksējiet vadroktura regulēšanas pogu C

• Caurules garuma iestatīšana ⑭

• Galvenā roktura virziena iestatīšana ⑮

1. uz leju, lai veiktu griešanu

2. sānis, lai veiktu malu apgriešanu

- Šarnīra pagriešanas funkcijas iestatīšana ⑯

atbilstoši iestatīt caurules lenķi

1. uzglabāšana brīvā stāvoklī
2. griešana šaurās vietās
3. regulāra griešana
4. griešana zem zemu esošiem priekšmetiem
5. malu apgriešanas funkcija

• Ziedu aizsarga izmantošana ⑰

Izmantojiet ziedu aizsargu, lai aizsargātu ziedus no nejaušas apgriešanas

-nolokiet ziedu aizsargu M uz leju

Atbrīvojiet ziedu aizsargu, lai veiktu malu apgriešanas funkciju vai grieztu zāli cietu priekšmetu tuvumā

-nolokiet ziedu aizsargu M uz augšu

- lerīces iestatīšana griešanai

-iestatiet caurules garumu D ^14
-iestatiet galvenā roktura virzienu griešanas stāvoklī ^15
-izmantojiet šarnīra pozīciju 2, 3 vai 4⑯
-izmantojiet ziedu aizsargu M ⑰

- lerīces iestatīšana malu apgriešanai

-iestatiet caurules garumu D⑭

-iestatiet galvenā roktura virzienu malu apgriešanas stāvoklī ⑮

-izmantojiet šarnīra pozīciju 5⑯

-atbrīvojiet ziedu aizsargu M⑰

-lai veiktu malu apgriešanu, atbalstiet ierīci uz malu griešanas riteņa S ⑲

- Plaušana

! pārliecinieties, ka griešanas zonā nav akmeņu, gružu un citu svešķermeņu

! sāciet plaušanu tikai tad, kad instruments darbojas pilnā ātrumā

-garu zāli pļaujiet slāņos (vienmēr sāciet no augšas)

-plaujiet tikai ar griešanas auklas galu

-mitru vai slapju zāli nedrīkst plaut

-novērsiet spoles nosprostošanos ar nopļauto zāli (neveiciet liela apjoma pļāvumus)

-nepārslogojiet instrumentu

-uzmanīgi apgrieziet zāli ap kokiem un krūmiem, lai tiem nepieskartos ar griešanas auklu

-turiet ierīci drošā attālumā no cietiem priekšmetiem, lai pasargātu griešanas auklu no pārmērīga nodiluma

-ņemiet vērā atsitiena spēku, kas rodas, pieskaroties cietiem priekšmetiem

- Instrumenta turēšana un vadīšana ⑱⑲

-plaujot garu zāli, lēnām šūpojiet instrumentu no labās uz kreiso pusi un otrādi

-płaujot īsāku zāli, pielieciet instrumentu, kā parādīts -lai instrumentu varētu droši vadīt, turiet to stingri ar abām rokām

-saglabājiet stabilu darba stāvokli

-turiet instrumentu vienmēr drošā attālumā no kermana

-lai veiktu malu apgriešanu, atbalstiet ierīci uz malu griešanas riteņa S ⑲

- Auklas padeve

Kad ierīce ir ieslēgta vai izslēgta, auklas padeve notiek automātiski

-griešanas aukla tiks atlaista un auklas nogriešanas asmens to nogriezīs pareizā garumā N

! uzmanieties no savainošanās ar auklas nogriešanas asmeni N

• Manuāla auklas padeve ⑳

-izslēdziet ierīci un izņemiet akumulatoru

-pavelciet auklu un turpiniet vilkt, pēc tam nospiediet un atlaidiet auklas padeves pogu T

-pēc auklas padeves atgrieziet instrumentu normalā darba stāvoklī un tikai tad ieslēdziet

-regulāri veiciet auklas padevi, lai uzturētu pilnu griešanas ciklu

-ja dzinējs darbojas bez slodzes un zāle netiek plauta, griešanas auklas iesprūst, nodilst vai pārplīst; attiniet spoli vai nomainiet spoles sistēmu

- Spoles pārtīšana ②2

Gadījumā, ja griešanas aukla nav izvilkta no spoles atveres L

! vienmēr izslēdziet ierīci un izņemiet akumulatoru

-noņemiet spoles pārsegu J un izņemiet spoli K no spoles turētāja V

-cieši un vienmērīgi attiniet kārtās griešanas auklu bultas norādītajā virzienā

-ievietojiet griešanas auklu spoles atverē Z un nodrošiniet, ka tā ir stingri piestiprināta (atstājiet auklu pietiekamā garumā)

-izveriet griešanas auklu caur spoles atveri L, pirms attīto spoli ievietojat atpakal spoles turētājā V

! nodrošiniet, ka spole ir stingri nostiprināta paredzētajā vietā, pēc tam izvelciet griešanas auklu no atveres Z

-piestipriniet spoles vāku J

- Spoles nomaina 22

! vienmēr izslēdziet ierīci un izņemiet akumulatoru

-noņemiet veco spoli un piestipriniet jauno spoli, kā parādīts attēlā

-ar šo instrumentu lietojiet tikai SKIL spoli 2610S00818 (garantija nesedz bojājumus, kas var rasties, izmantojot citas spoles)

-pēc spoli maiņas pārbaudiet instrumentu vismaz vienu minūti bez slodzes, lai pārliecinātos, ka instruments darbojas pareizi

! pirms akumulatora ievietošanas pārliecinieties, ka ierīce ir izslēgta

- Šis darbarīks nav paredzēts profesionālai lietošanai

- Vienmēr izslēdziet ierīci, izņemiet akumulatoru un nodrošiniet, ka visas kustīgās detaļas ir pilnībā apstājušās

- Vienmēr uzturiet instrumentu tīru (īpaši ventilācijas atveres W ②)

-tīriet instrumentu ar mitru drāniņu (nelietojiet tīrīšanas līdzekļus vai škīdinātājus)

-tīriet auklas nogriešanas asmeni N ② un griešanas aizsargu A ② pēc katras lietošanas

-ventilācijas atveres W ② regulāri tīriet ar suku vai saspiesta gaisa strūklu

- Regulāri pārbaudiet griešanas galvas stāvokli un uzgriežņu, bultskrūvju un skrūvju stiprību

- Regulāri pārbaudiet, vai kādas detaļas nav bojātas un, ja nepieciešams, tās salabojiet/nomainiet

- Uzglabāšana

Uzglabāšanas metode 1 ⑳

-nostipriniet uzglabāšanas statni Q pie sienas ar 2 skrūvēm (netiek piegādātas) un horizontāli līmenī -piestipriniet uzglabāšanas adapteri R un piespiediet to virzienā uz glabāšanas sliedes balsta pamatni Q

-uzglabājiet ierīci tā, lai uzglabāšanas caurums rokturī atrastos augstāk par uzglabāšanas adaptera galu Uzglabāšanas metode 2 ⑯

-izmantojiet šarnīra pozīciju 1 un novietojiet ierīci tā, lai tā būtu atbalstīta pret zemi

- Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, instruments tomēr sabojājas, tas jānogādā remontam firmas SKIL pilnvarotā elektroinstrumentu remonta darbnīcā

- nogādājiet instrumentu neizjauktā veidā kopā ar iegādes dokumentiem tuvākajā tirdzniecības vietā vai firmas SKIL pilnvarotā pēciegādes apkalpošanas un remonta iestādē (adreses un instrumenta apkalpošanas shēma ir sniegta interneta vietnē www.skil.com)

- levērojiet, ka garantijā neietilpst pārslodzes vai nepareizas izstrādājuma ekspluatācijas izraisītie bojājumi (SKIL garantijas noteikumus skatiet www.skil.com vai vērsieties pie izplatītāja)

TRAUCĒJUMU NOVĒRŠANA

- Šajā sarakstā ir uzskaitītas problēmas, iespējamie cēloni un korektīvie pasākumi (ja tās nevar atklāt un novērst šo problēmu, sazinieties ar izplatītāju vai tehniskās apkopes staciju)

! Elektriska vai mehāniska rakstura klūmes gadījumā nekavējoties izslēdziet ierīci un izņemiet akumulatoru

Instruments nedarbojas

-tukšs akumulators -> uzlādējiet akumulatoru

-karsts akumulators -> laujiet akumulatoram atdzist

-iekšējs defekts -> sazinieties ar izplatītāju/tehniskās apkopes staciju

Darbarīks strādā ar pārtraukumiem

-defekts iekšējā vadojumā -> sazinieties ar izplatītāju/tehniskās apkopes staciju

-defekts ieslēgšanas/izslēgšanas slēdzī -> sazinieties ar izplatītāju/tehniskās apkopes staciju

Instruments pārmērīgi vibrē

-aukla par īsu/pārtrūkusi -> veiciet manuālu auklas padevi

Aklas padevi nevar veikt

-aukla sapinusies spoles iekšpusē -> pārbaudiet spoli; pārtiniet, ja nepieciešams

Akkla nav nogriezta pareizā garumā -> nonemiet apvalku no griešanas asmeņa

A★kla turpina plīst

-aukla sapinusies spoles iekšpusē -> pärbaudiet spoli; pärtiniet, ja nepieciešams

-trimmeris tiek lietots nepareizi -> plaujiet tikai ar auklas galu; izvairieties no akmeniem, sienām un citiem cietiem priekšmetiem; auklas padevi veiciet regulāri

APKÄRTËJÄS VIDES AIZSARDZİBA

- Neizmetiet elektroiekārtas, baterijas, piederumus un iesainojuma materiālus sadzīves atkritumos (tikai ES valstīm)

-saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām iekārtām un tās atspoguļojumiem nacionālajā likumdošanā, nolietotās elektroiekārtas ir jāsavāc, jāizjauc un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā

-īpašs simbols ⑨ atgādina par nepieciešamību izstrādājumus utilizēt videi nekaitīgā veidā

! pirms akumulatora utilizācijas tā kontakti jāaplīmē ar izolācijas lenti, lai nepieļautu īssavienojuma rašanos starp tiem

TROKSNIS / VIBRĀCIJA

• 0230

Saskaņā ar standartu EN 60335 noteiktais instrumenta radītā trokšņa skaņas spiediena līmenis ir 72,1 dB(A) (izkliede K = 2,5 dB) un skaņas jaudas līmenis ir 85,6 dB(A) (izkliede K = 1,1 dB), un vibrācijas paātrinājums ir 2,7 m/s² (vektoru summa trijos virzienos; izkliede K = 1,5 m/s²)

• 0240

Saskaņā ar standartu EN 60335 noteiktais instrumenta radītā trokšņa skaņas spiediena līmenis ir 77,2 dB(A)

(izkliede K = 2,5 dB) un skañas jaudas līmenis ir 88,6 dB(A) (izkliede K = 2,0 dB), un vibrācijas paātrinājums ir 3,9 m/s² (vektoru summa trijos virzienos; izkliede K = 1,5 m/s²)

- Vibrācijas līmenis ir noteikts, izmantojot standartā EN 60335 paredzēto procedūru; to var izmantot, lai salīdzinātu instrumentus un provizoriski izvērtētu vibrācijas iedarbību, lietojot instrumentu minētajiem mērkiem

-instrumenta izmantošana citiem mērķiem vai ar citiem vai nepietiekami koptiem piederumiem var ievērojami palielināt kopējo vibrācijas iedarbības pakāpi -laika periodi, kad instruments ir izslēgts vai arī ir ieslēgts, taču darbs ar to nenotiek, var ievērojami samazināt kopējo vibrācijas iedarbības pakāpi ! pasargājiet sevi no vibrācijas iedarbības, veicot instrumenta un tā piederumu tehnisko apkopi, novēršot roku atdzišanu un pareizi organizējot darbu

LT
