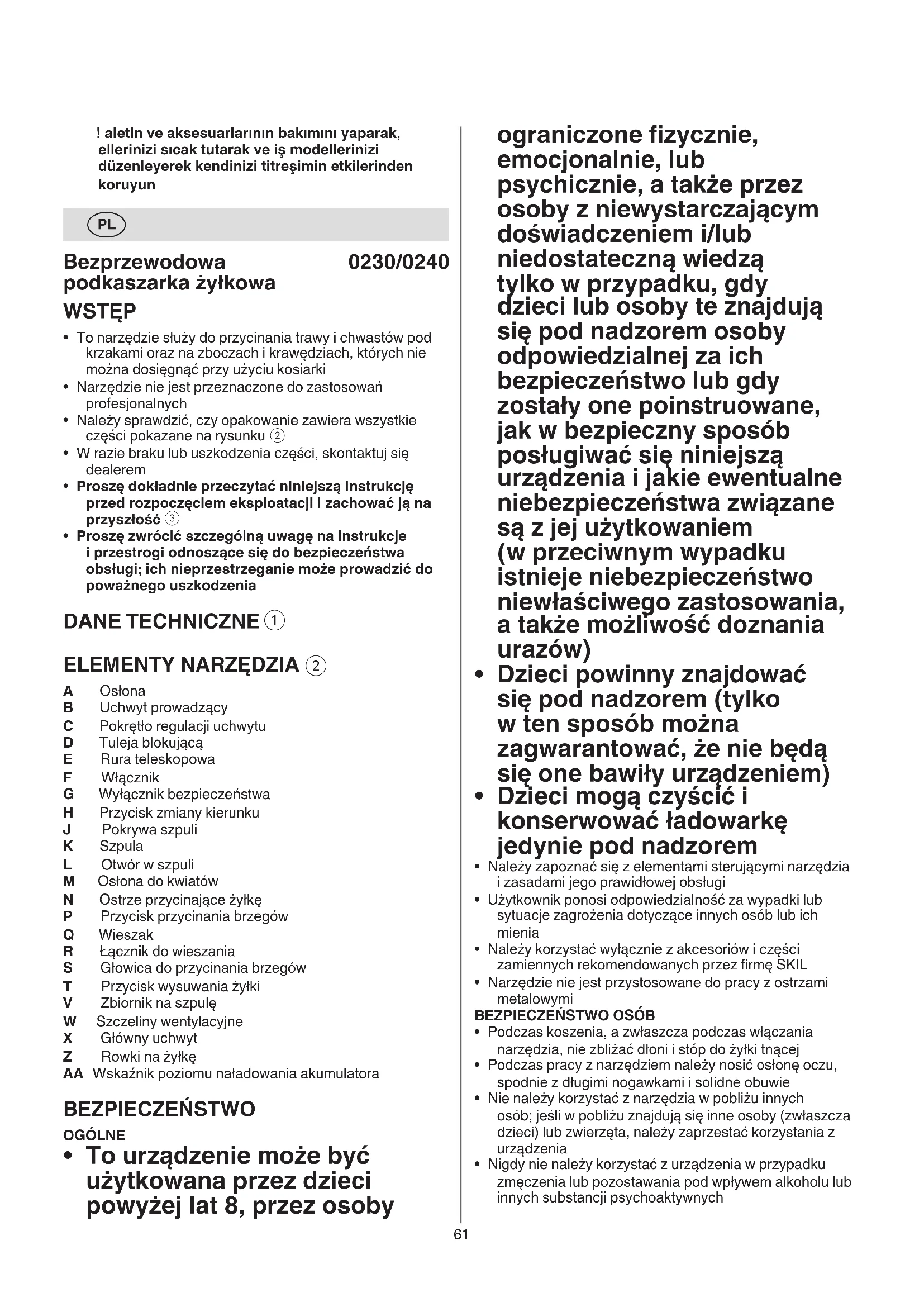

INSTRUKCJA OBSŁUGI 0240 CA SKIL

Bezprzewodowa podkaszarka żyłkowa

0230/0240

WSTEP

• To narzędzie służy do przycinania trawy i chwastów pod krzakami oraz na zboczach i krawędziach, których nie można dosięgnąć przy użyciu kosiarki
• Narzędzie nie jest przeznaczone do zastosowań profesjonalnych
• Należy sprawdzić, czy opakowanie zawiera wszystkie części pokazane na rysunku ②
• W razie braku lub uszkodzenia części, skontaktuj się dealerem
• Proszę dokładnie przeczytać niniejszą instrukcję przed rozpoczęciem eksploatacji i zachować ją na przyszłość ③
• Proszę zwrócić szczególną uwagę na instrukcje i przestrogi odnoszące się do bezpieczeństwa obsługi; ich nieprzestrzeganie może prowadzić do poważnego uszkodzenia

DANE TECHNICZNE ①

ELEMENTY NARZĘDZIA ②

A Ostona
B Uchwyt prowadzący
C Pokrętło regulacji uchwytu
D Tuleja blokującą
E Rura teleskopowa
F Włącznik
G Wyłącznik bezpieczeństwa
H Przycisk zmiany kierunku
J Pokrywa szpuli
K Szpula
L Otwór w szpuli
M Ośłona do kwiatów
N Ostrze przycinające żyłkę
P Przycisk przycinania brzegów
Q Wieszak
R Łącznik do wieszania
S Głowica do przycinania brzegów
T Przycisk wysuwania żyłki
V Zbiornik na szpule
W Szczeliny wentylacyjne
X Główny uchwyt
Z Rowki na żyłkę

AA Wskaźnik poziomu naładowania akumulatora

BEZPIECZEŃSTWO

OGÓLNE

- To urządzenie może być użytkowana przez dzieci powyżej lat 8, przez osoby

ograniczone fizycznie, emocjonalnie, lub psychicznie, a także przez osoby z niewystarczającym doświadczeniem i/lub niedostateczną wiedzą tylko w przypadku, gdy dzieci lub osoby te znajdują się pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub gdy zostały one poinstruowane, jak w bezpieczny sposób posługiwać się niniejszą urządzenia i jakie ewentualne niebezpieczeństwa związane są z jej użytkowaniem (w przeciwnym wypadku istnieje niebezpieczeństwo niewłaściwego zastosowania, a także możliwość doznania urazów)

- Dzieci powinny znajdować się pod nadzorem (tylko w ten sposób można zagwarantować, że nie będą się one bawiły urządzeniem)

- Dzieci mogą czyścić i konserwować ładowarkę jedynie pod nadzorem

- Należy zapoznać się z elementami sterującymi narzędzia i zasadami jego prawidłowej obsługi

- Użytkownik ponosi odpowiedzialność za wypadki lub sytuacje zagrożenia dotyczące innych osób lub ich mienia

- Należy korzystać wyłącznie z akcesoriów i części zamiennych rekomendowanych przez firmę SKIL

- Narzędzie nie jest przystosowane do pracy z ostrzami metalowymi

BEZPIECZEŃSTWO OSÓB

• Podczas koszenia, a zwłaszcza podczas włączania narzędzia, nie zbliżać dłoni i stóp do żyłki tnącej
• Podczas pracy z narzędziem należy nosić osłonę oczu, spodnie z długimi nogawkami i solidne obuwie
• Nie należy korzystać z narzędzia w pobliżu innych osób; jeśli w pobliżu znajdują się inne osoby (zwłaszcza dzieci) lub zwierzęta, należy zaprzestać korzystania z urządzenia
• Nigdy nie należy korzystać z urządzenia w przypadku zmeczenia lub pozostawania pod wpływem alkoholu lub innych substancji psychoaktywnych

PRZED UŻYCIEM

• Narzędzia należy używać wyłącznie przy świetle dziennym lub odpowiednim sztucznym oświetleniu
• Nie należy używać urządzenia z uszkodzoną lub zdemontowaną osłoną
• Po zakończeniu pracy lub uderzeniu urządzeniem o inny przedmiot sprawdzić, czy urządzenie działa prawidłowo; w przypadku uszkodzenia naprawy powinien dokonać wykwalifikowany personel techniczny (nigdy nie otwierać samemu urządzenia)
• Przed rozpoczęciem korzystania z urządzenia należy dokładnie obejrzeć teren przeznaczony do skoszenia i usunąć z niego wszystkie obiekty, które mogą zostać wyrzucone w powietrze przez urządzenie (kamienie, kawałki drewna itp.)

PODCZAS UŻYWANIA

• Należy unikać użytkowania urządzenia w trudnych warunkach atmosferycznych, w szczególności w przypadku zagrożenia burzami
• Narzędzia nie należy używać w przypadku mokrych trawników
• Przez cały czas należy dbać o utrzymanie odpowiedniej postawy i równowagi ciała; nie wolno sięgać za daleko
• Narzędzie należy prowadzić z umiarkowaną prędkością (nie biegać)
• Po wyłączeniu narzędzia żyłka tnąca obraca się jeszcze przez kilka sekund
• Nie należy przycinać trawy, która nie rośnie bezpośrednio w ziemi (tylko na murach, skałach itp.)
• Nie należy przechodzić przez drogi i ścieżki żwirowe z włączonym urządzeniem
• Zawsze należy zachowywać pełną koncentrację na pracy i unikać rozpraszania
• Wyłączyć narzędzie i usunąć akumulator -gdy narzędzie jest pozostawiane bez nadzoru -przed usunięciem zakleszczonego materiału -przed wykonaniem kontroli, przystąpieniem do czyszczenia lub rozpoczęciem pracy nad narzędziem -po uderzeniu w inny przedmiot -gdy narzędzie zaczyna drgać w sposób nietypowy
• Należy zawsze upewnić się, że w otworach wentylacyjnych nie znajdują się żadne elementy

PO UŻYCIU

• Przechowywać urządzenia we wnętrzach w suchym, zamkniętym pomieszczeniu z dala od dzieci -przechowywać akumulator oddzielnie od narzędzia

AKUMULATORY

- Dostarczany akumulator jest częściowo naładowany (aby zapewnić pełne naładowanie akumulatora, przed użyciem elektronarzędzia po raz pierwszy akumulator należy całkowicie naładować ładowarką)

- Do narzędzia należy stosować wyłącznie poniższe akumulatory i ładowarki

-Akumulator SKIL: BR1*31****

-Ładowarka SKIL: CR1*31****

- Uszkodzony akumulator należy wymienić; nie należy używać go do pracy

- Nie rozbierać akumulatora

- Elektronarzędzia/akumulatora nie należy narażać na działanie opadów atmosferycznych

- Dopuszczalna temperatura otoczenia (narzędzie/ładowarka/akumulator):

-podczas ładowania 4...40°C

-podczas pracy -20...+50°C

-podczas przechowywania -20...+50°C

OBJAŚNIENIE SYMBOLI NA NARZĘDZIU/AKUMULATORZE

③ Przed użyciem przeczytaj instrukcję obsługi
④ Akumulatory w kontakcie z ogniem mogą eksplodować, więc nie wolno ich pod żadnym pozorem spalać
⑤ Narzędzie/ładowarka/akumulator powinny być zawsze przechowywane w pomieszczeniu o temperaturze poniżej 50°C
⑥ Należy zwrócić uwagę na ryzyko obrażeń ciała spowodowane unoszącymi się w powietrzu odpadami (osoby postronne powinny znajdować się w bezpiecznej odległości od obszaru roboczego narzędzia)
⑦ Należy stosować okulary ochronne i ochraniacze suchu
⑧ Narzędzia nie należy narażać na działanie opadów atmosferycznych
⑨ Nie wyrzucaj elektronarzędzi i baterie wraz z odpadami z gospodarstwa domowego

UŻYTKOWANIE

• Instrukcja montażu
  -zamontować osłonę podkaszarki A w zaprezentowany sposób, używając 2 śrub ⑪a
  ! nie należy używać urządzenia bez zamontowanej osłony A
  -pochylić ochraniacz do kwiatów M ⑪b
  -zamontować uchwyt podkaszarki B w zaprezentowany sposób ⑬

- Ładowanie akumulatora

! przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje dostarczone z ładowarką

- Usuwanie/montaż baterii ②

- Włącz/wyłącz ⑫

-elektronarzędzie uruchomić wciskając przycisk G (= włącznik bezpieczeństwa, nie powinien być blokowany) a następnie uruchomić włącznik F

-wyłączyć narzędzie zwalniając włącznika F

! po wyłączeniu narzędzia żyłka tnąca obraca się jeszcze przez kilka sekund

-przed ponownym włączeniem urządzenia poczekać na zatrzymanie żyłki

! nie należy zbyt szybko włączać i wyłączać urządzenia

• Wskaznik akumulatora ⑩

-nacisnąć przycisk wskaźnika poziomu energii akumulatora AA, aby wyświetlić bieżący poziom energii akumulatora ⑩a

! jeśli po naciśnięciu przycisku wskaźnik miga, wskazując najniższy poziom AA ⑩b, akumulator jest wyczerpany

! jeśli po naciśnięciu przycisku na wskaźniku migają 2 paski poziomu, AA ^10 c, został przekroczony dopuszczalny limit temperatury roboczej akumulatora

- System ochrony baterii

Urządzenie nagle wyłącza się lub nie można go włączyć, gdy

- obciążenie jest zbyt duże --> usunąć obciążenie i uruchomić ponownie

-temperatura akumulatora jest poza dopuszczalnym zakresem wynoszącym od -20 do 50°C --> 2 paski poziomu energii akumulatora na wskaźniku zaczną migać po naciśnięciu przycisku AA

⑩c; poczekać, aż temperatura akumulatora powróci do dopuszczalnego zakresu

-akumulator jest prawie całkowicie wyczerpany (zabezpieczenie przed głębokim rozładowaniem)

--> naciśnięcie przycisku AA powoduje wyświetlenie na wskaźniku niskiego poziomu akumulatora lub miganie paska niskiego poziomu akumulatora ⑩b; naładować akumulator

! po automatycznym wyłączeniu narzędzia nie naciskaj przycisku "on/off", ponieważ może to spowodować uszkodzenie akumulatora

• Regulacja pozycji uchwytu podkaszarki ⑬

-odkręcić pokrętło regulacji uchwytu podkaszarki C -dostosować pozycję uchwytu podkaszarki -zakręcić pokrętło regulacji uchwytu podkaszarki C

• Regulacja długości rurki ⑭

- Regulacja orientacji uchwytu głównego ⑮

1. w dół do koszenia

2. w bok do przycinania brzegów

• Ustawianie funkcji zmiany kierunku ⑯

-ustawić kąt rurki, aby dostosować do 1. przechowywania w pozycji stojącej

1. koszenia w wąskich miejscach

2. koszenia standardowego

3. koszenia pod nisko zawieszonymi obiektami

4. przycinania brzegów

- Korzystanie z ochraniacza do kwiatów ⑰

Ochraniacz do kwiatów pozwala chronić cenne kwiaty przed niezamierzonym przycięciem -pochylić ochraniacz do kwiatów M do dołu Odchylić ochraniacz do kwiatów w przypadku przycinania brzegów trawy lub koszenia przy twardych obiektach

-odchylić ochraniacz do kwiatów M do góry

- Przygotowywanie narzędzia do koszenia -ustawić długość rurki D⑭

-ustawić orientację uchwytu głównego w pozycji do koszenia ⑮

-ustawić przycisk zmiany kierunku w pozycji 2, 3 lub 4 ⑯

-pochylić ochraniacz do kwiatów M⑰

- Przygotowywanie narzędzia do przycinania brzegów -ustawić długość rurki D⑭

-ustawić orientację uchwytu głównego w pozycji do przycinania brzegów ⑮

-ustawić przycisk zmiany kierunku w pozycji 5⑯

-odchylić ochraniacz do kwiatów M⑰

-podczas przycinania brzegów oprzeć narzędzie na głowicy do przycinania S ⑲

- Przycinanie

! upewnić się, że na obszarze przeznaczonym do przycięcia nie znajdują się kamienie, gruz i inne podobne przedmioty

! przycinanie należy rozpoczynać dopiero po uzyskaniu przez żyłkę pełnej prędkości

-długą trawę należy przycinać etapami (rozpoczynając od wierzchołków)

-do przycinania należy używać jedynie końcówki żyłki

-nie przycinać trawy mokrej lub wilgotnej

-uważać, aby ścięta trawa nie zatkała urządzenia (nie przycinać jednocześnie zbyt dużej ilości trawy)

-nie przeciązać urządzenia

-zachować ostrożność przy przycinaniu trawy wokół drzew i krzewów, aby nie doszło do ich kontaktu z żyłką

-nie zbliżać narzędzia do twardych przedmiotów, aby chronić żyłkę przed nadmiernym zużyciem -pamiętać o zjawisku odrzutu, występującym w przypadku dotknięcia twardych przedmiotów

• Utrzymywanie i prowadzenie narzędzia ⑱ ⑲

-podczas przycinania długiej trawy powoli przesuwać urządzenie od prawej do lewej i odwrotnie -w przypadku przycinania krótszej trawy przechylić urządzenie zgodnie z ilustracją

-trzymać narzędzie mocno obiema rękoma, tak aby przez cały czas nad nim panować

-utrzymywać stałą pozycję roboczą

-zawsze trzymać narzędzie z daleka od ciała

-podczas przycinania brzegów oprzeć narzędzie na głowicy do przycinania S ⑲

- Zwalnianie żyłki

Żyłka jest automatycznie wysuwana przy włączaniu i wyłączaniu narzędzia

-żyłka zostanie wysunięta i przycięta do odpowiedniej długości przez ostrze N

! uważać na urazy wynikające z dotknięcia ostrza N

• Ręczne wysuwanie żyłki ⑳

-wyłączyć narzędzie i usunąć akumulator

-pociągnąć żyłkę i gdy będzie napreżona, nacisnąć i zwolnić przycisk wysuwania żyłki T

-po zwolnieniu żyłki zawsze przywrócić narzędzie do pozycji roboczej przed jego włączeniem

-regularnie wysuwać żyłkę, aby zachować pełną wydajność urządzenia

-jeśli silnik pracuje bez obciążenia, ale trawa nie jest koszona, doszło do zablokowania, zużycia lub przerwania żyłki; ponownie nawinąć żyłkę na szpulę lub wymienić zespół podawania żyłki

• Zwijanie żyłki ⑳

Jeśli żyłka nie wysuwa się z otworu L

! wyłączyć narzędzie i usunąć akumulator

-zdemontować pokrywę J i wyjąć szpulę K ze zbiornika V

-nawinąć naprężoną żyłkę tnącą w kierunku wskazanym przez strzałkę, tworząc równe warstwy

-wsunąć żyłkę w rowek w szpuli Z i upewnić się, że jest dobrze zamocowana (pozostawić odpowiednią ilość żyłki)

-przewlec żyłkę tnącą przez otwór w szpuli L, a następnie umieścić szpulę w zbiorniku V

! upewnić się, że szpula jest prawidłowo zamontowana, a następnie wyciągnąć żyłkę z rowka Z

-zamontować pokrywę szpuli J

• Wymiana żyłki ②2

! wyłączyć narzędzie i usunąć akumulator

-zdemontować starą szpulę i zamontować nową, w zaprezentowany sposób

-z tym narzędziem należy stosować jedynie szpule z żyłką SKIL 2610S00818 (uszkodzenia wynikające z używania innych szpul nie podlegają gwarancji)

-po wymianie żyłką uruchomić urządzenie na co najmniej minutę bez obciążenia, aby upewnić się, że działa prawidłowo

! przed podłączeniem akumulatora upewnić się, że narzędzie jest wyłączone

KONSERWACJA / SERWIS

• Narzędzie nie jest przeznaczone do zastosowań profesjonalnych
• Bezwzględnie wyłączyć narzędzie, odłączyć akumulator i upewnić się, że wszystkie ruchome części całkowicie się zatrzymały
• Zawsze dbać o czystość narzędzia (a szczególnie otworów wentylacyjnych W ②)

-narzędzie należy czyścić wilgotną, miękką szmatką (nie używać środków czyszczących ani rozpuszczalników)

-po każdym użyciu urządzenia należy wyczyścić ostrze N ② i osłonę A ②

-otwory wentylacyjne W② należy czyścić regularnie za pomocą szczotki lub sprężonego powietrza

• Należy regularnie sprawdzać stan głowicy tnącej i dokręcenie śrub i nakrętek
• Należy regularnie sprawdzać narzędzie pod kątem zużytych lub uszkodzonych elementów i wymienić je lub naprawić w razie potrzeby
• Przechowywanie

Przechowywanie 1 ⑳

-należy stabilnie zamocować szynę do zawieszania Q na ścianie przy użyciu 2 śrub (niedostarczane wraz z narzędziem) i wypoziomować ją

-podłączyć łącznik do wieszania R i przesunąć go względem powierzchni montażowej wieszaka Q -zawiesić narzędzie, nakładając otwór w uchwycie na czubek łącznika do wieszania

Przechowywanie 2 ^16

-ustawić przycisk zmiany kierunku w pozycji 1 i postawić narzędzie na ziemi

- Jeśli narzędzie, mimo dokładnej i wszechstronnej kontroli produkcyjnej ulegnie kiedykolwiek awarii, naprawę powinien przeprowadzić autoryzowany serwis elektronarzędzi firmy SKIL

- odesłać nierozebrany narzędzie, wraz z dowodem zakupu, do dealera lub do najbliższego punktu usługowego SKIL (adresy oraz diagram serwisowy narzędzenia znajdują się na stronach www.skil.com)

- Prosimy pamiętać, że uszkodzenia spowodowane przeciążeniem lub niewłaściwym użytkowaniem produktu nie podlegają gwarancji (warunki gwarancji SKIL można znaleźć na www.skil.com lub uzyskać u swojego dealera)

ROZWIĄZYWANIE PROBLEMÓW

- Podana lista zawiera opis objawów problemów, ich możliwych przyczyn oraz działań naprawczych (jeśli w ten sposób nie można zidentyfikować i usunąć problemu, należy skontaktować się z dystrybutorem lub punktem serwisowym)

! w razie usterki elektrycznej lub mechanicznej natychmiast wyłączyć narzędzie i odłączyć akumulator

Narzędzie nie działa

-rozładowany akumulator -> naładować

-rozgrzany akumulator -> poczekać, aż ostygnie

-wewnętrzna usterka -> należy skontaktować się z dystrybutorem lub punktem serwisowym

Narzędzie działa z przerwami

-uszkodzenie wewnętrznego okablowania -> należy skontaktować się z dystrybutorem lub punktem serwisowym

-uszkodzenie włącznika -> należy skontaktować się z dystrybutorem lub punktem serwisowym

★ządzenie wibruje w nienaturalny sposób

-trawa zbyt wysoka -> przycinać trawę etapami

Narzędzie nie przycina trawy

-żyłka zbyt krótka/urwana -> ręcznie zwolnić żyłkę

Nie można zwolnić żyłki

-brak żyłki -> wymienić szpulę

-żyłka zaplątana w szpuli -> sprawdzić szpulę i zwinąć ją, jeśli to konieczne

Żyłka nie została przycięta do odpowiedniej długości -> zdjąć osłonę z ostrza

Żyłka łamie się

-żyłka zaplątana w szpuli -> sprawdzić szpulę i zwinąć ją, jeśli to konieczne

-nieprawidłowe użycie narzędzia -> należy przycinać trawę tylko przy użyciu końcówki żyłki; unikać kamieni, murów i innych twardych obiektów; regularnie zwalniać żyłkę

ŚRODOWISKO

- Nie wyrzucaj elektronarzędzi, baterie, akcesoriów i opakowania wraz z odpadami z gospodarstwa domowego (dotyczy tylko państw UE)

-zgodnie z Europejską Dyrektywą 2012/19/WE w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego oraz dostosowaniem jej do prawa krajowego, zużyte elektronarzędzia należy posegregować i zutylizować w sposób przyjazny dla środowiska

-w przypadku potrzeby pozbycia się narzędzia, akcesoriów i opakowania - symbol ⑨ przypomni Ci o tym

! przed oddaniem akumulatora do punktu odbioru surowców wtórnych zabezpieczyć taśmą jego styki w celu uniknięcia powstawania prądów pełzających

HAŁASU / WIBRACJE

• 0230

Pomiarów dokonano zgodnie z normą EN 60335 ciśnienie akustyczne narzędzia wynosi 72,1 dB(A) (błąd pomiaru K = 2,5 dB) zaś poziom mocy akustycznej 85,6 dB(A) (błąd pomiaru K = 1,1 dB), zaś wibracje 2,7 m/s² (suma wektorowa z trzech kierunków; błąd pomiaru K = 1,5 m/s²)

• 0240

Pomiarów dokonano zgodnie z normą EN 60335 ciśnienie akustyczne narzędzia wynosi 77,2 dB(A) (błąd pomiaru K = 2,5 dB) zaś poziom mocy akustycznej 88,6 dB(A) (błąd pomiaru K = 2,0 dB), zaś wibracje 3,9 m/s² (suma wektorowa z trzech kierunków; błąd pomiaru K = 1,5 m/s²)

- Poziom emisji wibracji został zmierzony zgodnie z testem standaryzowanym podanym w EN 60335; może służyć do porównania jednego narzędzia z innym i jako ocena wstępna narażenia na wibracje w trakcie używania narzędzia do wymienionych zadań

- używanie narzędzia do innych zadań, lub z innymi albo żle utrzymanymi akcesoriami, może znacząco zwiększyć poziom narażenia

-przypadki, kiedy narzędzie jest wyłączone lub jest czynne, ale aktualnie nie wykonuje zadania, mogą znacząco zmniejszyć poziom narażenia

! należy chronić się przed skutkami wibracji przez konserwację narzędzia i jego akcesoriów, zakładanie rękawic i właściwą organizację pracy

RU

Nástroj pracuje prerušovanie

-chybné vnútorné spoje -> obrátte sa na predajcu/servisné stredisko
-chybný vypínač -> obráťte sa na predajcu/servisné stredisko
