ПОСІБНИК КОРИСТУВАЧА 0240 CA SKIL

UA ОРИГІНАЛЬНА ІНСТРУКЦІЯ 69

З ЕКСПЛУАТАЦІЇ

-Аккумулятор SKIL: BR1*31****

Бездротовий жилковий 0230/0240 тример

ВСТУП

• Цей інструмент призначено, щоб зрізати траву й бур'яни під кущами, а також на схилах і по краях, куди не дістає звичайна газонокосарка
• Цей інструмент не придатний для промислового використання
• Перевірте наявність в упаковці всіх частин, показаних на малюнку ②
• У разі відсутності чи пошкодження деталей просимо звертатися в магазин, де було придбано інструмент
• Перед використанням приладу уважно прочитайте дану інструкцію з експлуатації й збережіть її для подальшого використання ③
• Зверніть особливу увагу на правила і попередження з техніки безпеки; їх недотримання може призвести до серйозної травми

ТЕХНІЧНІ ДАНІ ①

ЕЛЕМЕНТИ ІНСТРУМЕНТА②

A Обмежувач ходу
В Напрямна рукоятка
С Ручка регулювання тримача
D Фіксаторна втулка
E Телескопічна штанга
F Курковий перемикач
G Аварійний вимикач
Н Поворотна кнопка
J Кришка котушки
К Котушка

L Отвір котушки

М Пристрій для захисту квітів

N Різальне лезо жилки

Р Кнопка окантовки

Q Рейка зберігання

R Адаптер для зберігання

S Колесо окантовки

Т Кнопка подачі жилки

V Тримач котушки

W Вентиляційні отвори

X Головна рукоятка

Z Дротові отвори

AA Індикатор рівня заряду батареї

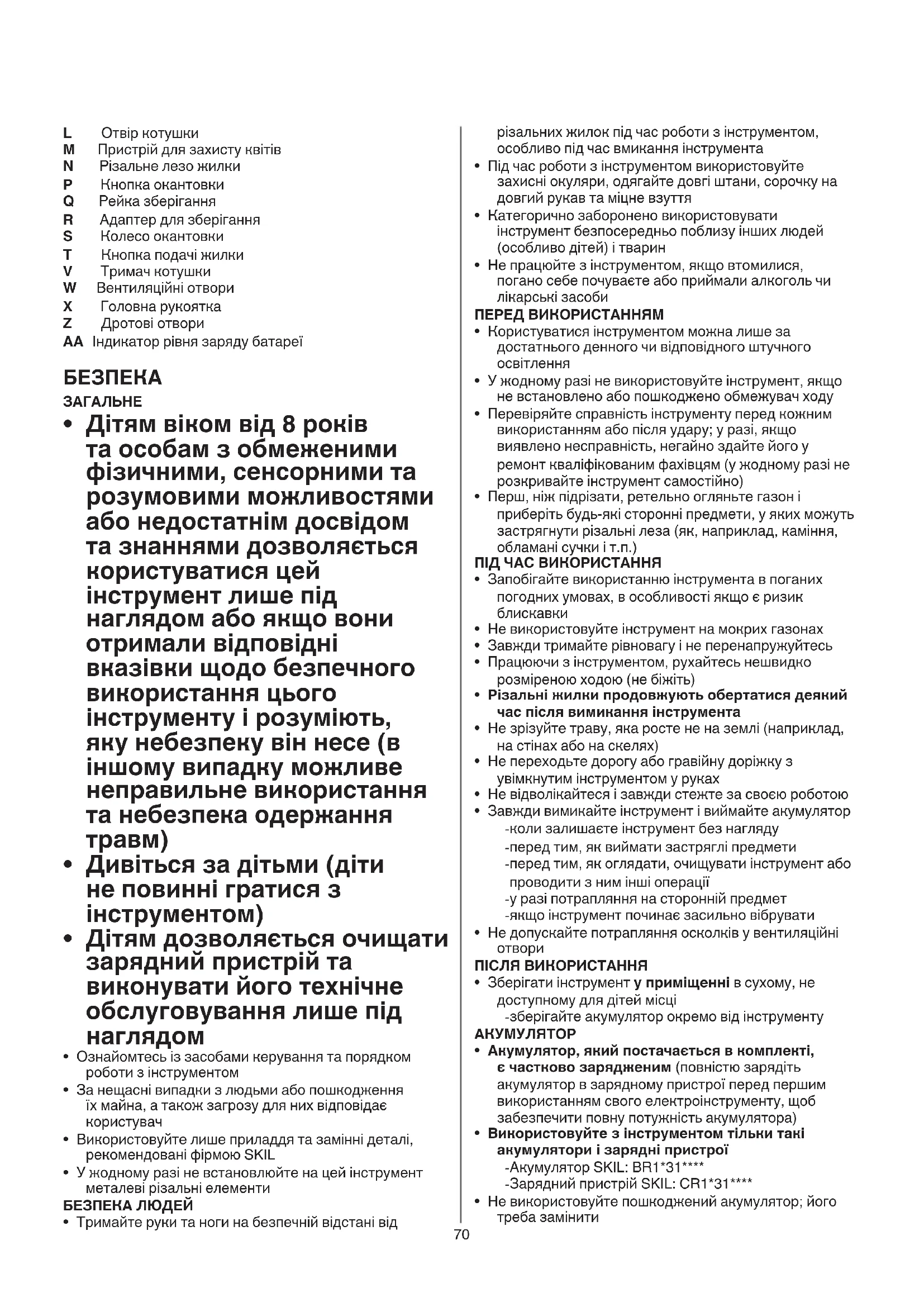

БЕЗПЕКА

ЗАГАЛЬНЕ

- Дітям віком від 8 років та особам з обмеженими фізичними, сенсорними та розумовими можливостями або недостатнім досвідом та знаннями дозволяється користуватися цей інструмент лише під наглядом або якщо вони отримали відповідні вказівки щодо безпечного використання цього інструменту і розуміють, яку небезпеку він несе (в іншому випадку можливе неправильне використання та небезпека одержання травм)

• Дивіться за дітьми (діти не повинні гратися з інструментом)

• Дітям дозволяється очищати зарядний пристрій та виконувати його технічне обслуговування лише під наглядом

- Ознайомтесь із засобами керування та порядком роботи з інструментом

- За нещасні випадки з людьми або пошкодження їх майна, а також загрозу для них відповідає користувач

- Використовуйте лише приладдя та замінні деталі, рекомендовані фірмою SKIL

- У жодному разі не встановлюйте на цей інструмент металеві різальні елементи

БЕЗПЕКА ЛЮДЕЙ

- Тримайте руки та ноги на безпечній відстані від

різальних жилок під час роботи з інструментом, особливо під час вмикання інструмента

- Під час роботи з інструментом використовуйте захисні окуляри, одягайте довгі штани, сорочку на довгий рукав та міцне взуття

- Категорично заборонено використовувати інструмент безпосередньо поблизу інших людей (особливо дітей) і тварин

- Не працюйте з інструментом, якщо втомилися, погано себе почуваєте або приймали алкоголь чи лікарські засоби

ПЕРЕД ВИКОРИСТАННЯМ

- Користуватися інструментом можна лише за достатнього денного чи відповідного штучного освітлення

- У жодному разі не використовуйте інструмент, якщо не встановлено або пошкоджено обмежувач ходу

- Перевіряйте справність інструменту перед кожним використанням або після удару; у разі, якщо виявлено несправність, негайно здайте його у ремонт кваліфікованим фахівцям (у жодному разі не розкривайте інструмент самостійно)

- Перш, ніж підрізати, ретельно огляньте газон і приберіть будь-які сторонні предмети, у яких можуть застрягнути різальні леза (як, наприклад, каміння, обламані сучки і т.п.)

ПІД ЧАС ВИКОРИСТАННЯ

- Запобігайте використанню інструмента в поганих погодних умовах, в особливості якщо є ризик блискавки

- Не використовуйте інструмент на мокрих газонах

- Завжди тримайте рівновагу і не перенапружуйтесь

- Працючи з інструментом, рухайтесь нешвидко розміреною ходою (не біжіть)

- Різальні жилки продовжують обертатися деякий час після вимикання інструмента

- Не зрізуйте траву, яка росте не на землі (наприклад, на стінах або на скелях)

- Не переходьте дорогу або гравійну доріжку з увімкнутим інструментом у руках

- Не відволікайтеся і завжди стежте за своєю роботою

- Завжди вимикайте інструмент і виймайте акумулятор -коли залишаєте інструмент без нагляду -перед тим, як виймати застряглі предмети -перед тим, як оглядати, очищувати інструмент або проводити з ним інші операції -у разі потрапляння на сторонній предмет -якщо інструмент починає засильно вібрувати

- Не допускайте потрапляння осколків у вентиляційні отвори

ПІСЛЯ ВИКОРИСТАННЯ

- Зберігати інструмент у приміщенні в сухому, не доступному для дітей місці -зберігайте акумулятор окремо від інструменту

АКУМУЛЯТОР

- Акумулятор, який постачається в комплекті, є частково зарядженим (повністю зарядіть акумулятор в зарядному пристрої перед першим використанням свого електроінструменту, щоб забезпечити повну потужність акумулятора)

- Використовуйте з інструментом тільки такі акумулятори і зарядні пристрої -Акумулятор SKIL: BR1*31**** -Зарядний пристрій SKIL: CR1*31****

- Не використовуйте пошкоджений акумулятор; його треба замінити

• Не розбирайте акумулятор
• Виключіть можливість потрапляння дощу на інструмент або акумулятор
• Дозволена температура довкілля (інструмент/зарядний пристрій/акумулятор):
  -під час зарядження 4...40°C
  -під час роботи -20...+50°C
  -під час зберігання -20...+50°C

ПОЯСНЕННЯ ДО УМОВНИХ ПОЗНАЧЕНЬ НА ІНСТРУМЕНТІ/АКУМУЛЯТОРІ

③ Перед використанням прочитайте інструкцію із застосування
④ При влученні у вогонь батареї вибухають, тому в жодному разі не спалюйте батареї
⑤ Зберігайте інструмент/зарядний пристрій/акумулятор при температурі не більшій 50°C
⑥ Остерігайтесь осколків, які відлітають (люди довкола мають перебувати на безпечній відстані від місця прибирання)
⑦ Одягайте захисні окуляри та засоби захисту волосся
⑧ Виключіть можливість потрапляння на інструмент дощу
⑨ Не викидайте електроінструмент та батареї разом зі звичайним сміттям

ВИКОРИСТАННЯ

• Інструкції зі збирання
  -встановіть обмежувач ходу А, як показано на малюнку, за допомогою 2 гвинтів ⑪а
  ! ніколи не використовуйте інструмент без обмежувач ходуА
  -використовуйте квітковий щиток М⑪b
  -встановіть напрямний тримач В, як показано на малюнку ⑬

- Заряджання акумулятора

! ознайомтеся з попередженнями і вказівками з техніки безпеки, які надаються з зарядним пристроєм

• Видалення/встановлення батареї ②

• Вкл/Викл ⑫

-увімкніть інструмент, спочатку натиснувши ручку G (= аварійний вимикач, який не можна вимкнути), а потім потягнувши за тригер F

-вимкніть інструмент відпустивши курка-перемикача F

! після вимикання інструмента різальні жилки продовжують обертатися кілька секунд

-перед тим, як знову вмикати інструмент, почекайте, доки зупиняться різальні жилки

! не вмикайте та не вимикайте інструмент швидко

• Індикатор рівня заряду батареї ⑩
  -натисніть кнопку індикатора рівня заряду акумулятора АА, щоб дізнатися поточний рівень заряду ⑩ а
  ! якщо після натискання кнопки АА ^10 b починає блимати індикатор найнищого рівня заряду батареї, то батарея розряджена
  ! якщо 2 увесь індикатор рівня заряду батареї після натискання кнопки АА ^10 с починає блимати, батарея не знаходиться в допустимому діапазоні робочих температур

• Захист акумулятора
  Инструмент раптово вимикається або не вмикається, якщо

• навантаження занадто високе -- > приберіть навантаження і перезапустіть
  -температура батареї не знаходиться в допустимому діапазоні робочих температур від -20 до +50°C --> 2 усі індикатори рівня батареї починають блимати при натисканні кнопки АА ⑩с; зачекайте, поки батарея не повернеться в допустимий діапазон робочих температур
  -батарею майже розряджено (для захисту від глибокого розряду) --> низький рівень заряду батареї або блимання низького рівня заряду батареї ⑩п показано індикатором рівня заряду батареї при натисканні кнопки АА; зарядіть батарею
  ! не продовжуйте роботу та не натискайте вминач після автоматичного вимкнення інструмента; таними діями можна пошкодити батарею

• Установка положення напрямного тримача ⑬
  -відпустіть ручку регулювання напрямного тримача С
  -Відрегулюйте положення напрямного тримача -закріпіть ручку регулювання напрямного тримача С

- Налаштування довжини трубки ⑭

- Налаштування орієнтації напрямного тримача ⑮

1. вниз для косіння
2. збоку для окантовки

- Налаштування функції повороту ⑯

-встановити кут труби згідно

1. вільно стоячому зберіганню
2. косінню у вузьких просторах
3. звичайному косінню
4. косінню під низькими об'єктами
5. функції окантовки

• Використання квіткового щитка ⑰

Використовуйте квітковий щиток для захисту цінних рослин від випадкового зрізання -складіть квітковий щиток М вниз

Знімайте квітковий щиток для функції окантовки або для косіння за важких умов -складіть квітковий щиток М вгору

- Налаштування інструменту для косіння

-встановіть довжину трубки D⑭
-встановіть орієнтацію головного тримача в положення косіння ⑮
-використовуйте поворотне положення 2, 3 або 4⑯
-використовуйте квітковий щиток М⑰

- Налаштування інструменту для окантовки

-встановіть довжину трубки D⑭
-встановіть орієнтацію головної ручки в положення окантовки ⑮
-використовуйте положення повороту 5⑯
-від'єднайте квітковий щиток М⑰
-під час окантовки спирайте інструмент на колесо окантовки S ⑲

• Підрізання

! приберіть з газону камені, уламки й інші сторонні предмети

! починайте підрізати тільки тоді, коли інструмент набере повну швидкість

-зрізуйте високу траву шарами (завжді починайте зверху)

-підрізайте тільки за допомогою різальної крайки жилки

-не зрізуйте вологу або мокру траву

-стежте, щоб зрізана трава не забивала котушку (не зрізуйте багато за раз)

-не перевантажуйте інструмент

-будьте обережні, косячи навколо дерев або кущів, щоб до них не доторкалися різальні жилки

-щоб уникнути надмірного зношування різальних жилок, не допускайте їх контакту з твердими предметами

-пам'ятайте про віддавання у разі торкання твердих предметів

- Утримування і робота інструментом ⑱⑲

-зрізуючи високу траву, злегка нахиляйте інструмент вправо-вліво та в іншому напр

-для підрізання коротшої трави нахиліть інструмент, як показано на рисунку

-тримайте інструмент двома руками, таким чином ви будете мати повний контроль над інструментом весь час

-під час роботи займіть стійке положення

-завжди тримайте інструмент від себе

• Підрізання за допомогою жилок

Жилка автоматично подається при вмиканні або вимиканні інструменту

-різальну жилку буде відпущено і обрізано до потрібної довжини за допомогою леза жилки N

! будьте уважні, щоб не травмуватися від різального леза жилки N

• Подача жилки вручну ⑳

-вимкніть інструмент і вийміть акумулятор

-потягніть жилку і продовжуйте тягнути, потім натисніть і відпустіть кнопку подачі жилки Т

-відрізавши за допомогою жилки, перемкніть інструмент у звичайний режим роботи перед тим, як включати його

-регулярно намотуйте жилки, щоб забезпечити повний різальний цикл

-при холостому ході двигуна різальні жилки зношуються або ламаються; перемотайте котушку або замініть котушкову систему

• Перемотування котушки ②2

У разі, якщо різальні жилки не виходять із отвору котушки L

! завжди вимикайте інструмент і виймайте акумулятор

-зніміть кришку котушки J і вийміть котушку К з тримача котушки V

-рівномірно, пошарово й туго перемотайте різальну жилку у напрямку стрілки

-вставте різальну жилку у паз котушки Z та переконайтеся, що вона правильно стала на місце (залиште жилку достатньої довжини)

-протягніть різальну жилку через отвір котушки L перед установкою перемотаної котушки в тримач котушки V

! переконайтеся, що котушка надійно закріплена, потім витягніть різальну жилку через паз Z

-встановіть кришку котушки J

• Замінювання котушки ②2

! завжди вимикайте інструмент і виймайте акумулятор

-зніміть стару котушку і встановіть нову котушку, як показано на малюнку

-використовуйте для цього інструмента тільки котушку SKIL 2610S00818 (пошкодження внаслідок використання сторонніх котушкових систем не покривається гарантією)

-замінивши котушку, випробуйте інструмент протягом однієї хвилини без навантаження, щоб переконатися, що він працює правильно

! переконайтеся, що інструмент вимкнений при установці батареї

ДОГЛЯД/ОБСЛУГОВУВАННЯ

- Цей інструмент не придатний для промислового використання

- Завжди вимикайте інструмент, виймайте акумулятор і перевіряйте, що всі рухомі частини зупинилися повністю

- Завжди тримайте інструмент в чистоті (особливо вентиляційні отвори W ②)

-очищуйте інструмент вологою тканиною (застосовувати мийні засоби або розчинники заборонено)

-після кожного використання очищайте різальне лезо жилки N ② й обмежувач ходу А ②

-регулярно очищуйте вентиляційні отвори W② за допомогою щітки або стисненого повітря

- Регулярно перевіряйте стан різальної головки і ступінь затягування гайок, болтів і гвинтів

- Регулярно перевіряйте деталі на предмет зношування або пошкодження і відремонтуйте/замініть їх у разі потреби

- Зберігання

Спосіб зберігання 1 ②1

-надійно закріпіть підвіску Q на стіні за допомогою 2 гвинтів (не входять у комплект постачання), вирівнявши їх по горизонталі

-прикріпіть адаптер зберігання R і перемістіть його до монтажної основи рейки зберігання Q

-зберігайте інструмент, помістивши отвір для зберігання в тримачі над наконечником адаптера для зберігання

Спосіб зберігання 2 ⑯

-використайте положення повороту 1 і нехай інструмент просто стоїть на поверхні

- Якщо незважаючи на ретельну технологію виготовлення і перевірки інструмент все-таки вийде з ладу, його ремонт дозволяється виконувати лише в авторизованій сервісній майстерні для електроприладів SKIL

-надішліть нерозібраний інструмент разом з доказом купівлі до Вашого дилера або до найближчого центру обслуговування SKIL (адреси, а також діаграма обслуговування пристрою, подаються на сайті www.skil.com)

- Візьміть до відома, що ушкодження внаслідок перевантаження або неналежного поводження з продуктом не будуть включені в гарантію (умови гарантії SKIL див. на сайті www.skil.com або довідайтеся в дилера у Вашому регіоні)

УСУНЕННЯ НЕПОЛАДОК

- Нижче наведено перелік несправностей, їх можливих причин і корективних дій (якщо за їх допомогою вирішити проблему не вдається, зверніться до дилера або у сервісний центр)

! у разі електричної або механічної несправності негайно вимкніть інструмент та видаліть акумулятор

Инструмент не працює

-батарею розряджено -> зарядіть батарею

-гаряча батарея - > дайте батареї охолонути

-внутрішня помилка -> зверніться до дилера або у сервісний центр

Інструмент періодично вимикається

-пошкоджено внутрішню проводку -> зверніться до дилера або у сервісний центр

-пошкоджено вимикач живлення -> зверніться до дилера або у сервісний центр

Інструмент сильно вібрує

-дуже висока трава -> зрізуйте поетапно

Інструмент не ріже

-жилка закоротка/обірвана -> витягніть жилку вручну

Не вдається витягнути жилку

-котушка порожня -> замініть котушку

-жилка заплуталася в котушці-> огляньте котушку; у разі потреби перемотайте жилку

Жилка не відрізається на потрібну довжину -> зніміть кришку з різального леза

Жилка неодноразово обривається

-жилка заплуталася в котушці-> огляньте котушку; у разі потреби перемотайте жилку

-неправильне використання газонокосарки -> підрізайте тільки за допомогою різальної крайки; уникайте каміння, стін та інших твердих предметів; регулярно намотуйте жилку

ОХОРОНА НАВКОЛИШНЬОЇ СЕРЕДИ

- Не викидайте електроінструмент, батареї, принадлежності та упаковку разом зі звичайним сміттям (тільки для країн ЄС)

-відповідно до європейської директиви 2012/19/ЄС щодо утилізації старих електричних та електронних приладів, в залежності з місцевим законодавством, електроінструмент, який перебував в експлуатації повинен бути утилізований окремо, безпечним для навколишнього середовища шляхом

-малюнок⑨ нагадає вам про це

! перед тим, як позбутись акумулятора: заклейте грубою клейкою стрічкою клеми, щоб запобігти коротному замиканню

ШУМ / ВІБРАЦІЯ

• 0230

Зміряний відповідно до EN 60335 рівень тиску звуку даного інструменту 72,1 дБ(А) (похибка K = 2,5 дБ) і потужність звуку 85,6 дБ(А) (похибка K = 1,1 дБ), і вібрація 2,7 м/с² (векторна сума трьох напрямків; похибка K = 1,5 м/с²)

• 0240

Зміряний відповідно до EN 60335 рівень тиску звуку даного інструменту 77,2 дБ(А) (похибка K = 2,5 дБ) і потужність звуку 88,6 дБ(А) (похибка K = 2,0 дБ),

і вібрація 3,9 м/с² (векторна сума трьох напрямків; похибка K = 1,5 м/с²)

- Рівень вібрації було виміряно у відповідності зі стандартизованим випробуванням, що міститься в EN 60335; дана характеристика може використовуватися для порівняння одного інструмента з іншим, а також для попередньої оцінки впливу вібрації під час застосування даного інструмента для вказаних цілей -при використанні інструмента в інших цілях або з іншими/несправними допоміжними пристосуваннями рівень впливу вібрації може значно підвищуватися -у періоди, коли інструмент вимикнений або функціонує без фактичного виконання роботи, рівень впливу вібрації може значно знижуватися ! захищайте себе від впливу вібрації, підтримуючи інструмент і його допоміжні пристосування в справному стані, підтримуючи руки в теплі, а також правильно огранизовуючи свій робочий процес

GR
