INSTRUKCJA OBSŁUGI 0732 AG SKIL

Deklaracja zgodności UE Podkaszarka Numer katalogowy Oświadczamy z pełną odpowiedzialnością, że niniejsze produkty odpowiadają wszystkim wymaganiom poniżej wyszczególnionych dyrektyw i rozporządzeń, oraz że są zgodne z następującymi normami.

2000/14/WE: Pomierzony poziom mocy akustycznej 92,3 dB(A), niepewność K = 0,9 dB, gwarantowany poziom mocy akustycznej 93 dB(A); procedura oceny zgodności zgodnie z załącznikiem VI Kategoria produktów: 33 Urząd zatwierdzający: DEKRA Certifcation BV (0344), Meander 1051, 6825 MJ Arnhem, NL Dokumentacja techniczna:*

• To narzędzie służy do przycinania trawy i chwastów pod krzakami oraz na zboczach i krawędziach, których nie można dosięgnąć przy użyciu kosiarki

• Narzędzie nie jest przeznaczone do zastosowań profesjonalnych

• Należy sprawdzić, czy opakowanie zawiera wszystkie części pokazane na rysunku 2

• W razie braku lub uszkodzenia części, skontaktuj się dealerem

• Proszę dokładnie przeczytać niniejszą instrukcję przed rozpoczęciem eksploatacji i zachować ją na przyszłość 3

• Proszę zwrócić szczególną uwagę na instrukcje i przestrogi odnoszące się do bezpieczeństwa obsługi; ich nieprzestrzeganie może prowadzić do poważnego uszkodzenia DANE TECHNICZNE 154

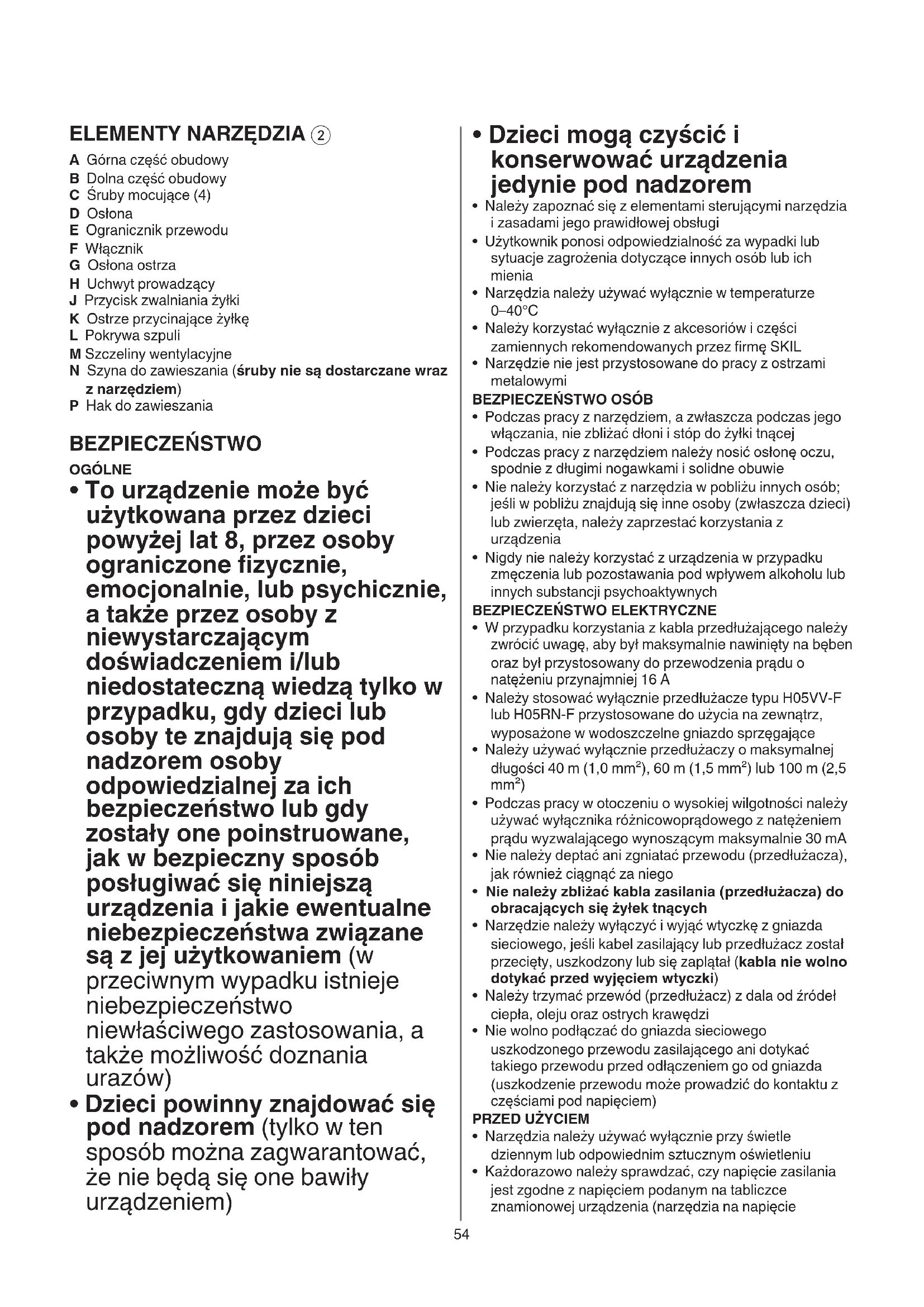

ELEMENTY NARZĘDZIA 2

A Górna część obudowy B Dolna część obudowy C Śruby mocujące (4) D Osłona E Ogranicznik przewodu F Włącznik G Osłona ostrza H Uchwyt prowadzący J Przycisk zwalniania żyłki K Ostrze przycinające żyłkę L Pokrywa szpuli M Szczeliny wentylacyjne N Szyna do zawieszania (śruby nie są dostarczane wraz z narzędziem) P Hak do zawieszania BEZPIECZEŃSTWO OGÓLNE

• To urządzenie może być użytkowana przez dzieci powyżej lat 8, przez osoby ograniczone fizycznie, emocjonalnie, lub psychicznie, a także przez osoby z niewystarczającym doświadczeniem i/lub niedostateczną wiedzą tylko w przypadku, gdy dzieci lub osoby te znajdują się pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub gdy zostały one poinstruowane, jak w bezpieczny sposób posługiwać się niniejszą urządzenia i jakie ewentualne niebezpieczeństwa związane są z jej użytkowaniem (w przeciwnym wypadku istnieje niebezpieczeństwo niewłaściwego zastosowania, a także możliwość doznania urazów)

• Dzieci powinny znajdować się pod nadzorem (tylko w ten sposób można zagwarantować, że nie będą się one bawiły urządzeniem)

• Dzieci mogą czyścić i konserwować urządzenia jedynie pod nadzorem

• Należy zapoznać się z elementami sterującymi narzędzia i zasadami jego prawidłowej obsługi

• Użytkownik ponosi odpowiedzialność za wypadki lub sytuacje zagrożenia dotyczące innych osób lub ich mienia

• Narzędzia należy używać wyłącznie w temperaturze 0–40°C

• Należy korzystać wyłącznie z akcesoriów i części zamiennych rekomendowanych przez firmę SKIL

• Narzędzie nie jest przystosowane do pracy z ostrzami metalowymi

• Podczas pracy z narzędziem, a zwłaszcza podczas jego włączania, nie zbliżać dłoni i stóp do żyłki tnącej

• Podczas pracy z narzędziem należy nosić osłonę oczu, spodnie z długimi nogawkami i solidne obuwie

• Nie należy korzystać z narzędzia w pobliżu innych osób; jeśli w pobliżu znajdują się inne osoby (zwłaszcza dzieci) lub zwierzęta, należy zaprzestać korzystania z urządzenia

• Nigdy nie należy korzystać z urządzenia w przypadku zmęczenia lub pozostawania pod wpływem alkoholu lub innych substancji psychoaktywnych

BEZPIECZEŃSTWO ELEKTRYCZNE

• W przypadku korzystania z kabla przedłużającego należy zwrócić uwagę, aby był maksymalnie nawinięty na bęben oraz był przystosowany do przewodzenia prądu o natężeniu przynajmniej 16 A

• Należy stosować wyłącznie przedłużacze typu H05VV-F lub H05RN-F przystosowane do użycia na zewnątrz, wyposażone w wodoszczelne gniazdo sprzęgające

• Należy używać wyłącznie przedłużaczy o maksymalnej długości 40 m (1,0 mm²), 60 m (1,5 mm²) lub 100 m (2,5 mm²)

• Podczas pracy w otoczeniu o wysokiej wilgotności należy używać wyłącznika różnicowoprądowego z natężeniem prądu wyzwalającego wynoszącym maksymalnie 30 mA

• Nie należy deptać ani zgniatać przewodu (przedłużacza), jak również ciągnąć za niego

• Nie należy zbliżać kabla zasilania (przedłużacza) do obracających się żyłek tnących

• Narzędzie należy wyłączyć i wyjąć wtyczkę z gniazda sieciowego, jeśli kabel zasilający lub przedłużacz został przecięty, uszkodzony lub się zaplątał (kabla nie wolno dotykać przed wyjęciem wtyczki)

• Należy trzymać przewód (przedłużacz) z dala od źródeł ciepła, oleju oraz ostrych krawędzi

• Nie wolno podłączać do gniazda sieciowego uszkodzonego przewodu zasilającego ani dotykać takiego przewodu przed odłączeniem go od gniazda (uszkodzenie przewodu może prowadzić do kontaktu z częściami pod napięciem)

• Narzędzia należy używać wyłącznie przy świetle dziennym lub odpowiednim sztucznym oświetleniu

• Każdorazowo należy sprawdzać, czy napięcie zasilania jest zgodne z napięciem podanym na tabliczce znamionowej urządzenia (narzędzia na napięcie55 znamionowe 230V lub 240V zasilać można także napięciem 220V)

• Regularnie sprawdzać kabel i zleć jego wymianę wykwalifikowanej osobie w przypadku uszkodzenia

• Należy regularnie sprawdzać przedłużacz i wymienić go w razie stwierdzenia uszkodzeń (wadliwe przedłużacze mogą stwarzać zagrożenie)

• Pod żadnym pozorem nie wolno korzystać z narzędzia z uszkodzonym przewodem; zleć jego wymianę wykwalifikowanej osobie

• Nie należy używać urządzenia z uszkodzoną lub zdemontowaną osłoną

• Po zakończeniu pracy lub uderzeniu urządzeniem o inny przedmiot sprawdzić, czy urządzenie działa prawidłowo; w przypadku uszkodzenia naprawy powinien dokonać wykwalifikowany personel techniczny; nigdy nie otwierać samemu urządzenia

• Przed rozpoczęciem korzystania z urządzenia należy dokładnie obejrzeć teren przeznaczony do skoszenia i usunąć z niego wszystkie obiekty, które mogą zostać wyrzucone w powietrze przez urządzenie (kamienie, kawałki drewna itp.)

• Należy unikać użytkowania urządzenia w trudnych warunkach atmosferycznych, w szczególności w przypadku zagrożenia burzami

• Narzędzia nie należy używać w przypadku mokrych trawników

• Przez cały czas należy dbać o utrzymanie odpowiedniej postawy i równowagi ciała; nie wolno sięgać za daleko

• Zapewnić sobie właściwe podparcie na pochyłościach; nie używać kosiarki na bardzo stromych pochyłościach

• Narzędzie należy prowadzić z umiarkowaną prędkością (nie biegać)

• Po wyłączeniu narzędzia żyłki tnące obracają się jeszcze kilka sekund

• Nie należy przycinać trawy, która nie rośnie bezpośrednio w ziemi (tylko na murach, skałach itp.)

• Nie należy przechodzić przez drogi i ścieżki żwirowe z włączonym urządzeniem

• Zawsze należy zachowywać pełną koncentrację na pracy i unikać rozpraszania

• Urządzenie należy wyłączać, odłączać wtyczkę od gniazda zasilającego i sprawdzając, czy wszystkie części ruchome całkowicie się zatrzymały - gdy narzędzie jest pozostawiane bez nadzoru - przed usunięciem zakleszczonego materiału - przed wykonaniem kontroli, przystąpieniem do czyszczenia lub rozpoczęciem pracy nad narzędziem - po uderzeniu w inny przedmiot - gdy narzędzie zaczyna drgać w sposób nietypowy

• Należy zawsze upewnić się, że w otworach wentylacyjnych nie znajdują się żadne elementy

OBJAŚNIENIE SYMBOLI NA NARZĘDZIU

3 Uwaga! Należy przeczytać instrukcję obsługi 4 Narzędzia nie należy narażać na działanie opadów atmosferycznych 5 Należy stosować okulary ochronne i ochraniacze suchu 6 Należy zwrócić uwagę na ryzyko obrażeń ciała spowodowane unoszącymi się w powietrzu odpadami (osoby postronne powinny znajdować się w bezpiecznej odległości od obszaru roboczego narzędzia) 7 W przypadku stwierdzenia uszkodzeń lub przecięcia przewodu (przedłużacza) podczas pracy należy natychmiast wyciągnąć wtyczkę z gniazda sieciowego 8 Podwójna izolacja (brak uziemienia) 9 Nie wyrzucaj narzędzie wraz z odpadami z gospodarstwa domowego UŻYTKOWANIE

• Instrukcja montażu 0 - zamontować górną część obudowy A na dolnej B zgodnie z rysunkiem, używając 2 C dostarczonych śrub - zamontować osłonę D zgodnie z rysunkiem, używając 2 C dostarczonych śrub ! nie należy używać urządzenia bez zamontowanej osłony D

• Ogranicznik przewodu ! - należy nałożyć pętlę przedłużacza na ogranicznik E, jak przedstawiono na ilustracji - należy mocno dociągnąć, aby stabilnie zamocować przedłużacz

• Włącznik/wyłącznik @ - włączyć narzędzie naciśnięciem włącznika F - wyłączyć narzędzie zwalniając włącznika F ! po wyłączeniu narzędzia żyłki tnące będą się poruszać przez kilka sekund - przed ponownym włączeniem urządzenia należy zaczekać na zatrzymanie obrotów ! nie należy zbyt szybko włączać i wyłączać urządzenia

• Przycinanie - przed rozpoczęciem korzystania z narzędzia upewnić się, że z ostrza zdjęto osłonę G ! upewnić się, że na obszarze przeznaczonym do przycięcia nie znajdują się kamienie, gruz i inne podobne przedmioty ! przycinanie należy rozpoczynać dopiero po uzyskaniu przez żyłkę pełnej prędkości - przycinanie należy rozpocząć w pobliżu gniazda sieciowego i odsuwać się od niego w miarę pracy - długą trawę należy przycinać etapami, rozpoczynając od wierzchołków - do przycinania należy używać jedynie końcówki żyłki - nie przycinać trawy mokrej lub wilgotnej - uważać, aby ścięta trawa nie zatkała urządzenia (nie przycinać jednocześnie zbyt dużej ilości trawy) - nie przeciążać urządzenia - zachować ostrożność przy przycinaniu trawy wokół drzew i krzewów, unikać ich kontaktu z żyłką - nie zbliżać urządzenia do twardych przedmiotów, aby chronić żyłkę przed nadmiernym zużyciem - pamiętać o zjawisku odrzutu, występującym w przypadku dotknięcia twardych przedmiotów

• Utrzymywanie i prowadzenie narzędzia # - podczas przycinania długiej trawy powoli przesuwać urządzenie od prawej do lewej i odwrotnie - w przypadku przycinania krótszej trawy przechylić urządzenie zgodnie z ilustracją - trzymać narzędzie mocno obiema rękoma, tak aby przez cały czas nad nim panować - utrzymywać stałą pozycję roboczą - zawsze trzymać narzędzie z daleka od ciała56

• Zwalnianie żyłki $ - przyciskiem J lekko dotknąć podłoża (najlepiej twardego) przy uruchomionym silniku - dwie żyłki zostają zwolnione i przycięte do odpowiedniej długości przez ostrze K - przed rozpoczęciem korzystania z narzędzia upewnić się, że z ostrza zdjęto osłonę G ! uważać na urazy wynikające z dotknięcia ostrza K - po zwolnieniu żyłki zawsze przywrócić narzędzie do pozycji roboczej przed jego włączeniem - regularnie zwalniać żyłkę, aby zachować pełną wydajność urządzenia - sytuacja, w której silnik jest uruchomiony, lecz trawa nie jest przycinana, powoduje zużycie lub łamanie żyłki; w takiej sytuacji należy zwinąć żyłkę lub wymienić pojemnik z żyłką

• Zwijanie żyłki % W przypadku gdy żyłki nie wystają spod pokrywy L ! wyłącz narzędzie i wyciągnij wtyczkę z gniazdka - wyjąć pojemnik z żyłką z urządzenia i wyciągnąć żyłkę z pokrywy L - dokładnie zwinąć obie żyłki w równych warstwach w kierunku strzałki - wsunąć obie żyłki w otwory X i upewnić się, że są odpowiednio zabezpieczone (pozostawić rozwinięty odpowiedni fragment żyłki) - przeciągnąć obie żyłki przez otwory Y przed umieszczeniem zwiniętej żyłki w pokrywie L ! upewnić się, że żyłka została odpowiednio zamontowana, po czym wyjąć obie żyłki z otworów X, mocno za nie pociągając - zamontować pojemnik z żyłką w narzędziu

• Wymiana żyłki ^ ! wyłącz narzędzie i wyciągnij wtyczkę z gniazdka - wyjąć stary żyłka i założyć nowy zgodnie z ilustracją - z tym narzędziem należy stosować jedynie szpule z żyłką SKIL 2610Z07373 (uszkodzenia wynikające z używania innych szpul nie podlegają gwarancji) - po wymianie żyłką uruchomić urządzenie na co najmniej minutę bez obciążenia, aby upewnić się, że działa prawidłowo ! przed podłączeniem do prądu należy się upewnić, że narzędzie jest wyłączone KONSERWACJA / SERWIS

• Narzędzie nie jest przeznaczone do zastosowań profesjonalnych

• Urządzenie należy wyłączać, odłączać wtyczkę od gniazda zasilającego i sprawdzając, czy wszystkie części ruchome całkowicie się zatrzymały

• Zawsze dbać o czystość narzędzia i przewodu zasilającego (a szczególnie otworów wentylacyjnych) - narzędzie należy czyścić wilgotną, miękką szmatką (nie używać środków czyszczących ani rozpuszczalników) - po każdym użyciu urządzenia należy wyczyścić ostrze K 2 i osłonę D 2 - otwory wentylacyjne M 2 należy czyścić regularnie za pomocą szczotki lub sprężonego powietrza

• Należy regularnie sprawdzać stan głowicy tnącej i dokręcenie śrub i nakrętek

• Należy regularnie sprawdzać narzędzie pod kątem zużytych lub uszkodzonych elementów i wymienić je lub naprawić w razie potrzeby

• Przechowywanie & - przechowywać urządzenia we wnętrzach w suchym, zamkniętym pomieszczeniu z dala od dzieci - należy stabilnie zamocować szynę do zawieszania N na ścianie przy użyciu 4 śrub (niedostarczane wraz z narzędziem) i wypoziomować ją

• Jeśli narzędzie, mimo dokładnej i wszechstronnej kontroli produkcyjnej ulegnie kiedykolwiek awarii, naprawę powinien przeprowadzić autoryzowany serwis elektronarzędzi firmy SKIL - odesłać nierozebrany narzędzie, wraz z dowodem zakupu, do dealera lub do najbliższego punktu usługowego SKIL (adresy oraz diagram serwisowy narzędzenia znajdują się na stronach www.skil.com)

ROZWIĄZYWANIE PROBLEMÓW

• Podana lista zawiera opis objawów problemów, ich możliwych przyczyn oraz działań naprawczych (jeśli w ten sposób nie można zidentyfikować i usunąć problemu, należy skontaktować się z dystrybutorem lub punktem serwisowym) ! przed przystąpieniem do rozwiązywania problemu należy wyłączyć narzędzie i wyciągnąć wtyczkę z gniazda sieciowego ★ Narzędzie nie działa - wadliwe gniazdo sieciowe -> należy użyć innego gniazda - uszkodzony przedłużacz -> należy go wymienić ★ Narzędzie działa z przerwami - uszkodzenie wewnętrznego okablowania -> należy skontaktować się z dystrybutorem lub punktem serwisowym - uszkodzenie włącznika -> należy skontaktować się z dystrybutorem lub punktem serwisowym ★ Urządzenie wibruje w nienaturalny sposób - trawa zbyt wysoka -> przycinać trawę etapami ★ Narzędzie nie przycina trawy - żyłka zbyt krótka/urwana -> ręcznie zwolnić żyłkę ★ Nie można zwolnić żyłki - brak żyłki -> wymienić szpulę - żyłka zaplątana w szpuli -> sprawdzić szpulę i zwinąć ją, jeśli to konieczne ★ Żyłka nie została przycięta do odpowiedniej długości -> zdjąć osłonę z ostrza ★ Żyłka łamie się - żyłka zaplątana w szpuli -> sprawdzić szpulę i zwinąć ją, jeśli to konieczne - nieprawidłowe użycie narzędzia -> należy przycinać trawę tylko przy użyciu końcówki żyłki; unikać kamieni, murów i innych twardych obiektów; regularnie zwalniać żyłkę ŚRODOWISKO

• Nie wyrzucaj elektronarzędzi, akcesoriów i opakowania wraz z odpadami z gospodarstwa domowego (dotyczy tylko państw UE) - zgodnie z Europejską Dyrektywą 2012/19/WE w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego oraz dostosowaniem jej do prawa krajowego, zużyte elektronarzędzia należy57 posegregować i zutylizować w sposób przyjazny dla środowiska - w przypadku potrzeby pozbycia się narzędzia, akcesoriów i opakowania - symbol 9 przypomni Ci o tym

• Pomiarów dokonano zgodnie z normą EN 60335 ciśnienie akustyczne narzędzia wynosi 84,3 dB(A) (błąd pomiaru K = 2,5 dB) zaś poziom mocy akustycznej 92,3 dB(A) (błąd pomiaru K = 0,9 dB), zaś wibracje 4,9 m/s² (suma wektorowa z trzech kierunków; błąd pomiaru K = 1,5 m/s²)

• Poziom emisji wibracji został zmierzony zgodnie z testem standaryzowanym podanym w EN 60335; może służyć do porównania jednego narzędzia z innym i jako ocena wstępna narażenia na wibracje w trakcie używania narzędzia do wymienionych zadań - używanie narzędzia do innych zadań, lub z innymi albo źle utrzymanymi akcesoriami, może znacząco zwiększyć poziom narażenia - przypadki, kiedy narzędzie jest wyłączone lub jest czynne, ale aktualnie nie wykonuje zadania, mogą znacząco zmniejszyć poziom narażenia ! należy chronić się przed skutkami wibracji przez konserwację narzędzia i jego akcesoriów, zakładanie rękawic i właściwą organizację pracy
