GEBRUIKSAANWIJZING 0230 AA SKIL

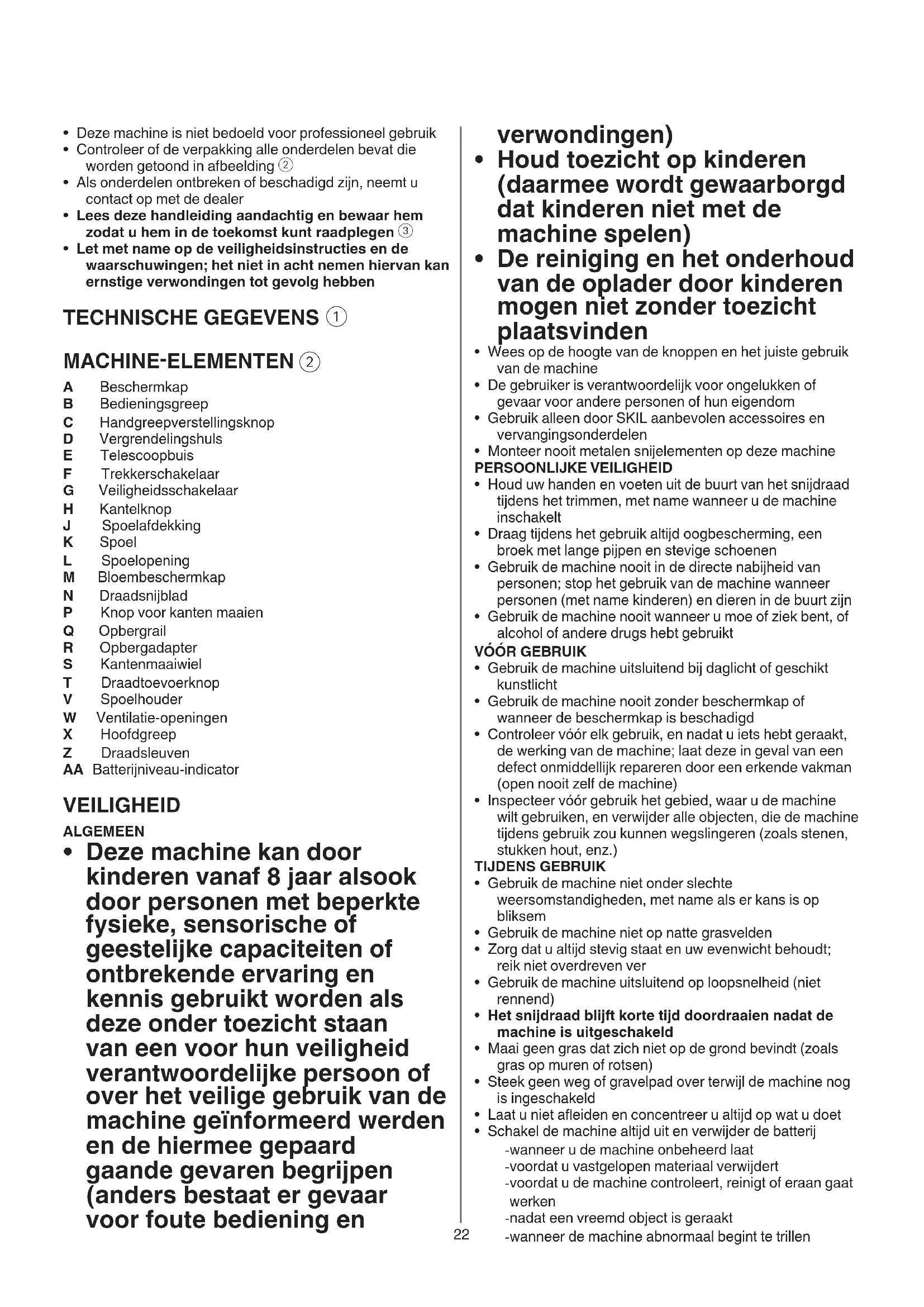

- Deze machine is bedoeld voor het maaien van gras en onkruid onder struiken, op hellingen en langs randen, die met een grasmaaier niet kunnen worden bereikt

• Deze machine is niet bedoeld voor professioneel gebruik
• Controleer of de verpakking alle onderdelen bevat die worden getoond in afbeelding ②
• Als onderdelen ontbreken of beschadigd zijn, neemt u contact op met de dealer
• Lees deze handleiding aandachtig en bewaar hem zodat u hem in de toekomst kunt raadplegen ③
• Let met name op de veiligheidsinstructies en de waarschuwingen; het niet in acht nemen hiervan kan ernstige verwondingen tot gevolg hebben

A Beschermkap
B Bedieningsgreep
C Handgreepverstellingsknop
D Vergrendelingshuls
E Telescoopbuis
F Trekkerschakelaar
G Veiligheidsschakelaar
H Kantelknop
J Spoelafdekking
K Spoel
L Spoelopening
M Bloembeschermkap
N Draadsnijblad
P Knop voor kanten maaien
Q Opbergrail
R Opbergadapter
S Kantenmaaiwiel
T Draadtoevoerknop
V Spoelhouder
W Ventilatie-openingen
X Hoofdgreep
Z Draadsleuven
AA Batterijniveau-indicator

VEILIGHEID

ALGEMEEN

- Deze machine kan door kinderen vanaf 8 jaar alsook door personen met beperkte fysieke, sensorische of geestelijke capaciteiten of ontbrekende ervaring en kennis gebruikt worden als deze onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon of over het veilige gebruik van de machine geïnformeerd werden en de hiermee gepaard gaande gevaren begrijpen (anders bestaat er gevaar voor foute bediening en

verwondingen)

• Houd toezicht op kinderen (daarmee wordt gewaarborgd dat kinderen niet met de machine spelen)

• De reiniging en het onderhoud van de oplader door kinderen mogen niet zonder toezicht plaatsvinden

• Wees op de hoogte van de knoppen en het juiste gebruik van de machine

• De gebruiker is verantwoordelijk voor ongelukken of gevaar voor andere personen of hun eigendom
• Gebruik alleen door SKIL aanbevolen accessoires en vervangingsonderdelen
• Monteer nooit metalen snijelementen op deze machine

PERSOONLIJKE VEILIGHEID

• Houd uw handen en voeten uit de buurt van het snijdraad tijdens het trimmen, met name wanneer u de machine inschakelt
• Draag tijdens het gebruik altijd oogbescherming, een broek met lange pijpen en stevige schoenen
• Gebruik de machine nooit in de directe nabijheid van personen; stop het gebruik van de machine wanneer personen (met name kinderen) en dieren in de buurt zijn
• Gebruik de machine nooit wanneer u moe of ziek bent, of alcohol of andere drugs hebt gebruikt

VÓÓR GEBRUIK

• Gebruik de machine uitsluitend bij daglicht of geschikt kunstlicht
• Gebruik de machine nooit zonder beschermkap of wanneer de beschermkap is beschadigd
• Controleer vóór elk gebruik, en nadat u iets hebt geraakt, de werking van de machine; laat deze in geval van een defect onmiddellijk repareren door een erkende vakman (open nooit zelf de machine)
• Inspecteer vóór gebruik het gebied, waar u de machine wilt gebruiken, en verwijder alle objecten, die de machine tijdens gebruik zou kunnen wegslingeren (zoals stenen, stukken hout, enz.)

TIJDENS GEBRUIK

• Gebruik de machine niet onder slechte weersomstandigheden, met name als er kans is op bliksem
• Gebruik de machine niet op natte grasvelden
• Zorg dat u altijd stevig staat en uw evenwicht behoudt; reik niet overdreven ver
• Gebruik de machine uitsluitend op loopsnelheid (niet rennend)
• Het snijdraad blijft korte tijd doordraaien nadat de machine is uitgeschakeld
• Maai geen gras dat zich niet op de grond bevindt (zoals gras op muren of rotsen)
• Steek geen weg of gravelpad over terwijl de machine nog is ingeschakeld
• Laat u niet afleiden en concentreer u altijd op wat u doet

• Schakel de machine altijd uit en verwijder de batterij -wanneer u de machine onbeheerd laat -voordat u vastgelopen materiaal verwijdert -voordat u de machine controleert, reinigt of eraan gaat werken -nadat een vreemd object is geraakt -wanneer de machine abnormaal begint te trillen

• Houd de ventilatieopeningen altijd vrij van restmateriaal NA GEBRUIK

• Berg de machine binnenshuis op in droge, afgesloten ruimten, buiten het bereik van kinderen -berg de batterij apart van de machine op

BATTERIJEN

• De geleverde batterij is deels opgeladen (om een volledige capaciteit van de batterij te garanderen, moet u de batterij volledig opladen in de oplader voordat u uw elektrische gereedschap voor de eerste keer gebruikt)
• Gebruik uitsluitend de volgende batterijen en opladers voor deze machine

-SKIL-batterij: BR1*31****

-SKIL-oplader: CR1*31****

• Gebruik de batterij niet, wanneer deze beschadigd is; vervang deze
  • Haal de batterij niet uit elkaar
• Stel machine/batterij niet bloot aan regen
• Toegestane omgevingstemperatuur (machine/oplader/batterij):

-bij het laden 4...40°C
-bij het gebruik -20...+50°C
-bij opslag -20...+50°C

UITLEG VAN SYMBOLEN OP MACHINE/BATTERIJ

③ Lees de gebruiksaanwijzing vóór gebruik
④ Batterijen exploderen als zij in vuur worden gegooid, dus verbrand de batterij in geen geval
⑤ Bewaar de machine/oplader/batterij op een plaats, waar de temperatuur niet hoger dan 50°C kan worden
⑥ Houd rekening met het risico van letsel als gevolg van opvliegend afval (houd omstanders op veilige afstand van het werkgebied)
⑦ Draag een veiligheidsbril en gehoorbescherming
⑧ Stel machine niet bloot aan regen
⑨ Geef elektrisch gereedschap en batterijen niet met het huisvuil mee

GEBRUIK

- Montage-instructies

-monteer beschermkap A met 2 schroeven zoals weergegeven ⑪a
! gebruik de machine nooit zonder de beschermkap A
-gebruik bloembescherming M⑪b
-monteer bedieningsgreep B zoals weergegeven ^13

- Opladen batterij

! lees de veiligheidswaarschuwingen en

-voorschriften die bij de oplader worden geleverd

• Verwijderen/installeren van de batterij ②
• Aan/uit ⑫

-schakel uw machine aan door eerst knop G (= veiligheidsschakelaar, die niet vastgezet kan worden) en daarna trekker F in te drukken

-zet de machine uit door trekker-schakelaar F los te laten

! nadat de machine is uitgeschakeld blijft het snijdraad nog enkele seconden draaien

-wacht totdat het snijdraad tot stilstand is gekomen voordat u weer inschakelt
! schakel de machine niet snel achter elkaar in en uit

- Batterijniveau-indicator ⑩

-druk op de batterijniveau-indicatorknop AA om het huidige batterijniveau ⑩ a aan te geven

! wanneer het laagste niveau van de batterij-indicator gaat knipperen nadat er op knop AA ⑩b is gedrukt, is de batterij leeg
! wanneer 2 niveaus van de batterij-indicator gaan knipperen nadat er op knop AA ^10 c is gedrukt, is de batterij niet binnen het toegestane bedrijfstemperatuurbereik

- Batterijbescherming

De machine wordt plotseling uitgeschakeld of kan niet meer worden ingeschakeld, wanneer

• de belasting te hoog is --> hef de belasting op en start opnieuw
  -de temperatuur van de batterij niet binnen het toegestane bedrijfstemperatuurbereik ligt van -20 tot +50°C --> 2 niveaus van de batterijniveau-indicator gaan knipperen als er op knop AA ⑩c wordt gedrukt; wacht tot de batterij weer binnen het toegestane bedrijfstemperatuurbereik zit
  -de batterij bijna leeg is (ter bescherming tegen diepe ontlading) --> er wordt (knipperend) een laag batterijniveau ⑩b aangegeven door de batterijniveau-indicator als er op knop AA wordt gedrukt; batterij opladen

! blijf niet op de aan/uit-schakelaar drukken nadat de machine automatisch is uitgeschakeld; de batterij kan beschadigd worden

- Positie van de bedieningsgreep instellen ⑬

-afstelknop C van de bedieningsgreep ontgrendelen
-positie bedieningsgreep afstellen
-afstelknop C van de bedieningsgreep vastzetten

- Buislengte instellen ⑭

- Oriëntatie hoofdgreep instellen ⑮

1. omlaag voor trimmen
2. opzij voor kanten maaien

• Kantelfunctie instellen ⑯

-buishoek als volgt instellen

1. vrijstaande opslag
2. trimmen in nauwe ruimtes
3. normaal trimmen
4. trimmen onder lage objecten
5. functie voor kanten maaien

- De bloembescherming gebruiken ⑰

Gebruik de bloembescherming om kostbare planten te beschermen tegen ongewenst snoeien
-klap bloembescherming M omlaag
Ontkoppel de bloembescherming voor het maaien van kanten of trimmen nabij harde obstakels
-klap bloembescherming M omhoog

• Machine instellen voor trimmen

-buislengte D instellen ⑭
-zet de hoofdgreep in de stand voor trimmen ⑮
-gebruik kantelstand 2, 3 of 4 ⑯
-gebruik bloembescherming M ⑰

- Machine instellen voor het maaien van kanten

-buislengte D instellen ^14
-zet de hoofdgreep in de stand voor het maaien van kanten ⑮
-gebruik kantelstand 5⑯
-ontkoppel bloembescherming M ⑰
-voor het maaien van kanten moet de machine worden ondersteund door het kantenmaaiwiel S ⑲

- Maaien

! zorg dat het te maaien gebied vrij is van stenen, afval en andere vreemde objecten

! begin alleen met maaien wanneer de motor op volle snelheid draait

-maai lang gras in lagen (begin altijd bovenaan)

-maai uitsluitend met de punt van de snijdraad

-maai geen vochtig of nat gras

-voorkom dat gemaaid gras de spoel verstopt (maai geen grote stukken tegelijk)

-overbelast de machine niet

-maai voorzichtig rondom bomen en struiken, zodat deze niet in contact komen met het snijdraad

-houd de machine uit de buurt van vaste objecten om het snijdraad te beschermen tegen overmatige slijtage

-houd rekening met de terugslag die kan optreden wanneer vaste objecten worden geraakt

• Vasthouden en leiden van de machine ⑱ ⑲

-bij het maaien van lang gras moet u de machine langzaam van rechts naar links en vice versa zwaaien

-bij het maaien van kort gras houdt u de machine schuin zoals afgebeeld

-houd uw machine stevig met beide handen vast, zodat u deze altijd volledig onder controle hebt

-houd een stabiele werkpositie aan

-houd de machine altijd op afstand van uw lichaam

-voor het maaien van kanten moet u de machine laten ondersteunen door het kantenmaaiwiel S ⑲

- Draadtoevoer

Het draad wordt automatisch toegevoerd als de machine wordt ingeschakeld of uitgeschakeld

-het snijdraad wordt vrijgegeven en afgesneden op de juiste lengte door draadsnijmes N

! voorkom letsel door draadsnijmes N

• Draad handmatig toevoeren 20

-schakel de machine uit en verwijder de batterij

-trek aan het draad en blijf trekken, druk vervolgens op de draadtoevoerknop T en laat hem weer los

-zet de machine na draadtoevoer altijd terug in de normale bedieningsstand voordat u het inschakelt

-voer het draad regelmatig door voor een volledige snijcirkel

-wanneer de motor niet wordt belast en er geen gras wordt gemaaid, is het snijdraad versleten of kapot; wind de spoel opnieuw op of vervang het spoelsysteem

- Spoel opnieuw opwinden ⑳

Wanneer het snijdraad niet uit de spoelopening L steekt

! altijd de machine uitschakelen en de batterij verwijderen

-verwijder spoelafdekking J en haal spoel K uit spoelhouder V

-wind het snijdraad stevig op in gelijkmatige lagen in de richting van de pijl

-steek het snijdraad in spoelsleuf Z en zorg dat het goed op zijn plek zit (laat voldoende draadlengte over)

-rijg het snijdraad door spoelopening L voordat u de opwindspoel in spoelhouder V plaatst

! zorg ervoor dat de spoel stevig op zijn plaats zit, trek vervolgens het snijdraad uit sleuf Z

- Spoel vervangen ②2

! altijd de machine uitschakelen en de batterij verwijderen

-verwijder oude spoel en monteer nieuwe spoel als weergegeven

-gebruik uitsluitend SKIL-spoel 2610S00818 met deze machine (schade als gevolg van het gebruik van

andere spoelen vallen buiten de garantie)

-na het vervangen van de spoel, de machine gedurende tenminste één minuut onbelast testen om er zeker van te zijn, dat deze goed werkt

! zorg ervoor dat de machine is uitgeschakeld wanneer de batterij wordt ingebracht

ONDERHOUD / SERVICE

- Deze machine is niet bedoeld voor professioneel gebruik

- Schakel de machine altijd uit, verwijder de batterij en zorg dat alle bewegende delen tot stilstand zijn gekomen

- Houd machine altijd schoon (met name de ventilatie-openingen W ②)

-maak het apparaat schoon met een vochtige doek (gebruik geen reinigings- of oplosmiddelen)

-reinig draadsnijblad N ② en beschermkap A ② na elk gebruik

-reinig ventilatieopeningen W ② regelmatig met een borstel of met perslucht

- Controleer regelmatig de staat van de snijkop en controleer op losse moeren, bouten en schroev

- Controleer regelmatig op versleten of beschadigde onderdelen en laat deze zo nodig repareren/vervangen

- Opslag

Opbergmethode 1 21

-bevestig de opslagrail Q stevig aan de muur met 2 schroeven (niet meegeleverd) en zorg dat deze waterpas hangt

-bevestig de opbergadapter R en schuif hem tegen de montagebasis van het opbergrail Q

-berg de machine op met de opbergopening in de hendgreep over het puntje van de opbergadapter

Opbergmethode 2 ⑯

-gebruik kantelstand 1 en laat de machine op zichzelf op de grond staan

- Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor SKIL elektrische gereedschappen

- stuur de machine ongedemonteerd, samen met het aankoopbewijs, naar het verkoopadres of het dichtstbijzijnde SKIL service-station (de adressen evenals de onderdelentekening van de machine vindt u op www.skil.com)

- Denk erom, dat beschadigingen als gevolg van overbelasting of onjuist gebruik van het product niet onder de garantie vallen (voor de garantievoorwaarden van SKIL zie www.skil.com of raadpleeg uw dealer)

PROBLEMEN OPLOSSEN

- Hierna volgt een lijst van problemen, mogelijke oorzaken en corrigerende handelingen (neem contact op met de dealer of het servicestation, als u het probleem niet kunt vaststellen en oplossen)

! In geval van elektrische of mechanische storing, machine onmiddellijk uitschakelen en batterij verwijderen

★e machine werkt niet

-lege batterij -> batterij opladen

-hete batterij -> batterij laten afkoelen

-interne fout -> neem contact op met dealer/ servicestation

De machine werkt soms wel/soms niet

-interne bedrading defect -> neem contact op met dealer/servicestation

-aan/uit-schakelaar defect -> neem contact op met dealer/servicestation

Machine trilt abnormaal

-gras is te lang -> maai in fasen

Machine maait niet

-draad is te kort/afgebroken -> voer de draad handmatig toe

Daaad kan niet worden toegevoerd

-spoel is leeg -> vervang spoel

-draad is verward in de spoel -> controleer spoel; wind zo nodig opnieuw op

■aad wordt niet op juiste lengte afgesneden -> verwijder kap van snijblad

★aad breekt steeds

-draad is verward in de spoel -> controleer spoel; wind zo nodig opnieuw op

-strimmer wordt onjuist gebruikt -> maai uitsluitend met de punt van de draad; vermijd stenen, muren en andere harde objecten; voer de draad regelmatig toe

MILIEU

- Geef elektrisch gereedschap, batterijen, accessoires en verpakkingen niet met het huisvuil mee (alleen voor EU-landen)

-volgens de Europese richtlijn 2012/19/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient afgedankt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle-bedrijf, dat voldoet aan de geldende milieu-eisen

-symbool ⑨ zal u in het afdankstadium hieraan herinneren

! bescherm de batterij-contacten met stevig plakband voordat ze afgedankt worden, om kortsluiting te voorkomen

GELUID / VIBRATIE

• 0230

Gemeten volgens EN 60335 bedraagt het geluidsdrukniveau van deze machine 72,1 dB(A) (onzekerheid K = 2,5 dB) en het geluidsvermogen-niveau 85,6 dB(A) (onzekerheid K = 1,1 dB), en de vibratie 2,7 m/s² (vectorsom van drie richtingen; onzekerheid K = 1,5 m/s²)

• 0240

Gemeten volgens EN 60335 bedraagt het geluidsdrukniveau van deze machine 77,2 dB(A) (onzekerheid K = 2,5 dB) en het geluidsvermogen-niveau 88,6 dB(A) (onzekerheid K = 2,0 dB), en de vibratie 3,9 m/s² (vectorsom van drie richtingen; onzekerheid K = 1,5 m/s²)

- Het trillingsemissieniveau is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60335; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen -gebruik van de machine voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen -wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren

! bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren

s

Sladdlös trimmer med tråd 0230/0240 INTRODUKTION

-spole tukša -> nomainiet spoli
