NÁVOD NA OBSLUHU 0230 AA SKIL

EU vyhlásenie o zhode Bezdrôtová strunová kosačka Vecné číslo Vyhlasujeme na výhradnú zodpovednosť, že uvedený výrobok spĺňa všetky príslušné ustanovenia nižšie uvedených smerníc a nariadení a je v súlade s nasledujúcimi normami.

2000/14/ES: Odmeraná hladina akustického výkonu (1) dB(A), neistota K = (2) dB, zaručená hladina akustického výkonu (3) dB(A); metóda posúdenia zhody podľa dodatku VIKategória produktu: 33Oboznámený orgán: DEKRA Certifcation BV (0344), Meander 1051, 6825 MJ Arnhem, NLTechnické podklady má spoločnosť:*

• Indikátor akumulátoru

• Tento nástroj je určený na kosenie trávy a buriny pod kríkmi a tiež na svahoch a v rohoch, kde sa nie je možné dostať s rotačnou kosačkou

• Tento nástroj nie je vhodný pre profesionálne použitie

• Skontrolujte, či balenie obsahuje všetky súčasti podľa obrázka

• Ak sú niektoré súčasti poškodené, alebo chýbajú, obráťte sa na svojho predajcu

• Pred použitím si dôkladne prečítajte tento návod a uchovajte ho pre prípad potreby v budúcnosti

• Zvlášt venujte pozornost bezpecnostným pokynom a upozorneniam; nedodržanie týchto pokynov môže spôsobit vážne zranenie TECHNICKÉ ÚDAJE

A Rezací kryt B Vodiaca rukoväť C Tlačidlo na nastavenie rukoväte D Zamykacia objímka E Teleskopická rúrka F Prepínač G Bezpečnostný spínač H Otočné tlačidlo J Kryt cievky K Cievka L Otvor pre cievku M Ochranný kryt na kvetiny N Rezacia čepeľ na strunu P Tlačidlo na kosenie okrajov Q Odkladací držiak R Odkladací adaptér S Koliesko na kosenie okrajov T Tlačidlo podávania struny V Držiak cievky W Vetracie štrbiny неизправност изключете незабавно инструмента и извадете батерията

• Nástroj nepoužívajte v zlých poveternostných podmienkach, najmä ak hrozí nebezpečenstvo blesku

• Nepoužívajte nástroj na vlhkých trávnikoch

• Vždy udržujte dobrú rovnováhu a pevný postoj; príliš sa nenačahujte

• Nástroj používajte len rýchlosťou bežnej chôdze (nebežte s ním)

• Kosiaca struna sa po vypnutí nástroja ešte chvíľu otáča

• Nekoste trávu, ktorá nie je na zemi (napr. na stenách alebo kameňoch)

• Neprechádzajte so zapnutým nástrojom cez cesty alebo štrkové chodníky

• Nenechávajte odpútať svoju pozornosť a vždy sa sústreďte na to, čo robíte

• Po použití nástroj vždy vypnite a vyberte z neho batériu - keď nechávate nástroj bez dozoru - pred odstránením zaseknutého materiálu - pred kontrolou, čistením alebo pracovaním na nástroji - po zasiahnutí cudzieho predmetu - keď nástroj začne neobvykle vibrovať

• Dodaná akumulátorová batéria je čiastočne nabitá (na zaručenie úplnej kapacity batérie ju pred prvým používaním nástroja úplne nabite v nabíjačke)

• S týmto nástrojom používajte len nasledujúce batérie a nabíjačky - Batéria SKIL: BR1*31**** - Nabíjačka SKIL: CR1*31****

• Nepoužívajte batériu, keď je poškodená; mala by sa vymeniť

Batérie po vhodení do ohňa vybuchnú a preto batériu zo žiadneho dôvodu do ohňa nevhadzujte

Dávajte pozor na riziko poranenia spôsobeného odletujúcim odpadom (zaistite, aby boli okolostojace osoby v bezpečnom odstupe od pracovného priestoru)

• Návod na montáž - Namontujte rezací kryt A podľa obrázka pomocou 2 skrutiek

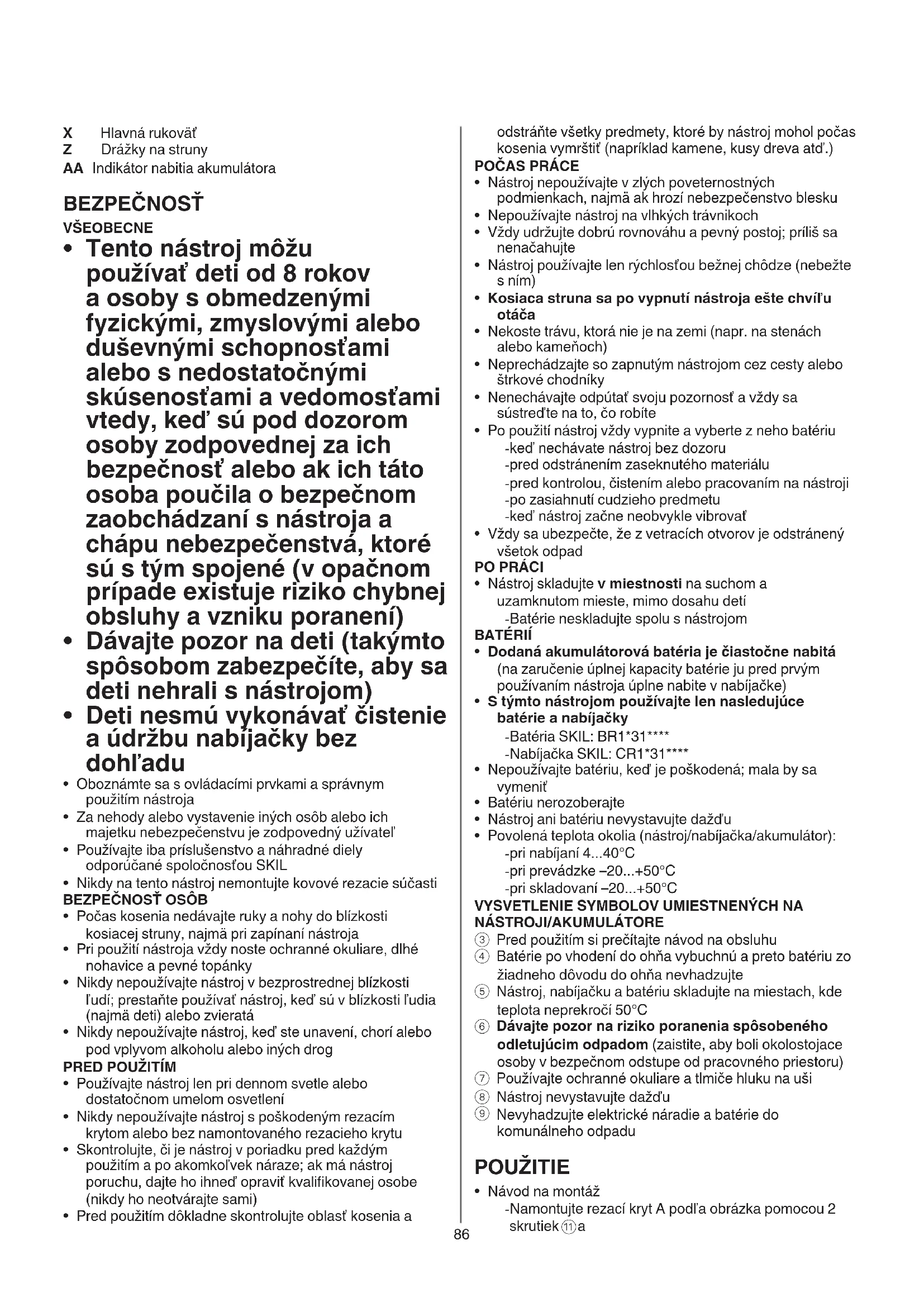

X Hlavná rukoväť Z Drážky na struny AA Indikátor nabitia akumulátora BEZPEČNOSŤ VŠEOBECNE

• Tento nástroj môžu používať deti od 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami alebo s nedostatočnými skúsenosťami a vedomosťami vtedy, keď sú pod dozorom osoby zodpovednej za ich bezpečnosť alebo ak ich táto osoba poučila o bezpečnom zaobchádzaní s nástroja a chápu nebezpečenstvá, ktoré sú s tým spojené (v opačnom prípade existuje riziko chybnej obsluhy a vzniku poranení)

• Dávajte pozor na deti (takýmto spôsobom zabezpečíte, aby sa deti nehrali s nástrojom)

• Deti nesmú vykonávať čistenie a údržbu nabíjačky bez dohľadu

• Oboznámte sa s ovládacími prvkami a správnym použitím nástroja

• Za nehody alebo vystavenie iných osôb alebo ich majetku nebezpečenstvu je zodpovedný užívateľ

• Používajte iba príslušenstvo a náhradné diely odporúčané spoločnosťou SKIL

• Nikdy na tento nástroj nemontujte kovové rezacie súčasti

• Počas kosenia nedávajte ruky a nohy do blízkosti kosiacej struny, najmä pri zapínaní nástroja

• Pri použití nástroja vždy noste ochranné okuliare, dlhé nohavice a pevné topánky

• Nikdy nepoužívajte nástroj v bezprostrednej blízkosti ľudí; prestaňte používať nástroj, keď sú v blízkosti ľudia (najmä deti) alebo zvieratá

• Nikdy nepoužívajte nástroj, keď ste unavení, chorí alebo pod vplyvom alkoholu alebo iných drog

• Používajte nástroj len pri dennom svetle alebo dostatočnom umelom osvetlení

• Nikdy nepoužívajte nástroj s poškodeným rezacím krytom alebo bez namontovaného rezacieho krytu

• Skontrolujte, či je nástroj v poriadku pred každým použitím a po akomkoľvek náraze; ak má nástroj poruchu, dajte ho ihneď opraviť kvalikovanej osobe (nikdy ho neotvárajte sami)

• Pred použitím dôkladne skontrolujte oblasť kosenia a87 Uvoľnite chránič kvetov pre funkciu kosenia okrajov alebo zastrihávania v blízkosti pevných prekážok - Natočte chránič kvetov M nahor

• Nastavenie nástroja na zastrihávanie - Nastavte dĺžku rúry D

- Upravte orientáciu hlavnej rukoväti do zastrihávacej polohy

- Použite polohu otočného bodu 2, 3 alebo 4

• Nastavenie nástroja na kosenie okrajov - Nastavte dĺžku rúry D

- Upravte orientáciu hlavnej rukoväte do polohy pri kosení okrajov

- Použite polohu otočného bodu 5,

alebo - Uvoľnite chránič kvetov M

- Pri kosení okrajov podoprite nástroj kolieskom na kosenie okrajov S

• Kosenie ! ubezpečte sa, že v oblasti kosenia nie sú žiadne kamene, odpad a iné cudzie predmety ! začnite kosiť len vtedy, keď nástroj beží na plnú rýchlosť - dlhú trávu koste po vrstvách (vždy začínajte zvrchu) - koste len so špičkou kosiacej struny - nekoste mokrú alebo vlhkú trávu - zabraňujte upchaniu cievky pokosenou trávou (nerobte hlboké rezy) - nástroj pri práci nepreťažujte - Okolo stromov a kríkov koste pozorne tak, aby sa ich kosiaca struna nedotkla - Nepribližujte sa s nástrojom k tvrdým predmetom, aby bola kosiaca struna chránená pred nadmerným opotrebovaním - dávajte pozor na sily spätných odrazov, ktoré vznikajú pri dotyku s tvrdými predmetmi

- pri kosení dlhej trávy pomaly pohybujte nástrojom sprava doľava a naopak - pri kosení kratšej trávy nakloňte nástroj podľa obrázka - držte nástroj pevne oboma rukami tak, aby ste vždy bol schopný úplne nástroj ovládať - udržujte stabilnú pracovnú polohu - vždy nástroj udržujte na dostatočnú vzdialenosť od svojho tela - Pri kosení okrajov podoprite nástroj kolieskom na kosenie okrajov S

• Podávanie struny Podávanie struny prebieha automaticky s vypnutím alebo zapnutím nástroja - Uvoľní sa kosiaca struna, ktorá sa pomocou rezacej čepele na strunu zreže na správnu dĺžku N ! dávajte pozor na zranenie rezacou čepeľou na strunu N

• Manuálne podávanie struny

- Po použití nástroj vypnite a vyberte z neho batériu - Potiahnite za strunu a pokračujte v ťahaní, pričom následne stlačte a uvoľnite tlačidlo podávania struny T - po podaní struny nástroj pred zapnutím vždy vráťte do jeho normálnej prevádzkovej polohy - Strunu podávajte pravidelne, aby sa udržiaval úplný kosiaci kruh - Keď motor beží bez zaťaženia a nekosí sa žiadna tráva, kosiaca struna je opotrebovaná alebo poškodená; previňte cievku alebo vymeňte cievkový systém ! nikdy nepoužívajte nástroj bez rezacieho krytu A - Použite chránič kvetov M

- Namontujte vodiacu rukoväť B podľa obrázka

- zapnite stroj tak, že najprv stlačíte tlačidlo G (= bezpečnostný vypínač, ktorý nemôže byťzablokovaný) a potom potiahnete západku F - vypnete náradie uvoľnením prepínača F ! Kosiaca struna sa po vypnutí nástroja ešte niekoľko sekúnd otáča - Pred opätovným zapnutím nástroja počkajte, kým sa kosiaca struna neprestane otáčať ! nezapínajte a nevypínajte nástroj rýchlo za sebou

• Indikátor nabitia akumulátora

c, znamená to, že batéria nemá povolený rozsah prevádzkových teplôt

• Ochrana batérie Nástroj sa náhle vypína alebo sa nedá zapnúť v prípade,

- záťaž je príliš vysoká --> odstráňte záťaž a reštartujte

c blikať; počkajte, kým teplota batérie znova neklesne do povoleného prevádzkového rozsahu - batéria je takmer vybitá (v záujme zaistenia ochrany pred hlbokým vybitím) --> batéria ukazuje nízku úroveň nabitia alebo indikátor nízkej úrovne nabitia batérie

b po stlačení tlačidla AA bliká; batériu nabite ! potom ako sa nástroj automaticky vypne, nestláčajte tlačidlo zapnúť/vypnúť, môže sa poškodiť batéria

• Nastavenie dĺžky rúry

• Nastavenie orientácie hlavnej rukoväti

• Nastavenie funkcie otočného bodu

- Nastavte uhol rúry v závislosti od týchto faktorov

2. Zastrihávanie v úzkych priestoroch

3. Bežné zastrihávanie

4. Zastrihávanie pod nízko položenými objektmi

5. Funkcia kosenia okrajov

• Používanie chrániča kvetov

Chránič kvetov slúži na ochranu vzácnych rastlín pred náhodným zastrihnutím - Natočte chránič kvetov M nadol88 o kúpe; vášmu dílerovi alebo do najbližšieho servisného strediska SKIL (zoznam adries servisných stredisiek a servisný diagram nástroja sú uvedené na www.skil.com)

• Upozorňujeme, že poškodenie spôsobené preťažením alebo nesprávnym zaobchádzaním s výrobkom bude zo záruky vylúčené (záručné podmienky spoločnosti SKIL nájdete na stránke www.skil.com alebo si ich vyžiadajte u svojho predajcu)

• Nasledujúci zoznam obsahuje príznaky problémov, možné príčiny a opravné postupy (ak pomocou nich nie je možné problém určiť a odstrániť, obráťte sa na svojho predajcu alebo servisné stredisko) ! V prípade elektrickej alebo mechanickej poruchy nástroj okamžite zastavte a vyberte batériu

Nástroj nefunguje - Prázdna batéria -> Nabite batériu - Horúca batéria -> Nechajte batériu vychladnúť - vnútorná chyba -> obráťte sa na predajcu/servisné stredisko

Nástroj neobvykle vibruje - príliš vysoká tráva -> koste postupne

Nástroj nekosí - príliš krátka/odlomená struna -> podajte strunu ručne

Struna sa nedá podávať - prázdna cievka -> vymeňte cievku - zamotaná struna v cievke -> skontrolujte cievku; v prípade potreby previňte

Struna sa nezrezáva na správnu dĺžku -> odstráňte kryt z rezacej čepele

Struna sa stále láme - zamotaná struna v cievke -> skontrolujte cievku; v prípade potreby previňte - nesprávne používaná kosačka -> koste len so špičkou struny; vyhýbajte sa kameňom, stenám a iným tvrdým predmetom; pravidelne podávajte strunu ŽIVOTNÉ PROSTREDIE

• Elektrické náradie, batérie, príslušenstvo a balenia nevyhadzujte do komunálneho odpadu (len pre štáty EÚ) - podľa európskej smernice 2012/19/EG o nakladaní s použitými elektrickými a elektronickými zariadeniami a zodpovedajúcich ustanovení právnych predpisov jednotlivých krajín sa použité elektrické náradie musí zbierať oddelene od ostatného odpadu a podrobiť ekologicky šetrnej recyklácii - pripomenie vám to symbol

• 0230 Merané podľa EN 60335 je úroveň akustického tlaku tohto nástroja 72,1 dB(A) (nepresnosť K = 2,5 dB) a úroveň akustického výkonu je 85,6 dB(A) (nepresnosť

Ak sa kosiaca struna nevysúva z veka cievky L ! Po použití nástroj vždy vypnite a vyberte z neho batériu - Odstráňte kryt cievky J a vyberte cievku K z držiaka cievky V - Tesne previňte kosiacu strunu v rovnomerných vrstvách v smere šípky - Vložte kosiacu strunu do drážky na cievku Z a skontrolujte, či drží pevne na svojom mieste (odviňte strunu v dostatočnej dĺžke) - Kosiace lanko preveďte cez otvor pre cievku L, skôr než previnutú cievku umiestnite do držiaka cievky V ! Postarajte sa o to, aby bola cievka bezpečne zaistená, a následne vytiahnite kosiacu strunu z drážky Z - Namontujte kryt cievky J

! Po použití nástroj vždy vypnite a vyberte z neho batériu - Vyberte starú cievku a namontujte novú podľa obrázka - s týmto nástrojom používajte iba strunu SKIL 2610S00818 (na poškodenia spôsobené používaním iných strún sa záruka nevzťahuje) - po výmene cievku otestujte beh nástroja aspoň jednu minútu bez záťaže a ubezpečte sa, že nástroj funguje správne ! Pri vkladaní batérie sa vždy uistite, že nástroj je vypnutý

• Tento nástroj nie je vhodný pre profesionálne použitie

• Nikdy nezabudnite nástroj vypnúť, vybrať batérie a uistiť sa, že všetky pohyblivé diely sa úplne zastavili

pomocou kefy alebo stlačeného vzduchu

• Pravidelne kontrolujte stav rezacej hlavy a utiahnutie matíc a skrutiek

• Pravidelne kontrolujte, či nie sú opotrebované alebo poškodené niektoré súčasti, a v prípade potreby ich opravte/vymeňte

• Uskladnenie Spôsob skladovania 1

- držiak na uskladnenie namontujte napevno Q na stenu pomocou 2 skrutiek (nie sú súčasťou dodávky) do vodorovnej polohy - Pripojte odkladací adaptér R a priložte ho k montážnej základni odkladacieho držiaka Q - Nástroj skladujte tak, aby bol odkladací otvor v rukoväti nad koncom odkladacieho adaptéra Spôsob skladovania 2

- Použite polohu otočného bodu 1 a nechajte nástroj voľne stáť na zemi

• 0240 Merané podľa EN 60335 je úroveň akustického tlaku tohto nástroja 77,2 dB(A) (nepresnosť K = 2,5 dB) a úroveň akustického výkonu je 88,6 dB(A) (nepresnosť K = 2,0 dB), a vibrácie sú 3,9 m/s² (súčet vektorov troch smerov; nepresnosť K = 1,5 m/s²)

• Hladina emisií od vibrácií bola nameraná v súlade s normalizovaným testom uvedeným v norme EN 60335; môže sa používať na vzájomné porovnávanie náradí a na predbežné posúdenie vystavenia účinkom vibrácií pri používaní náradia pre uvedené aplikácie - používanie náradia na rôzne aplikácie, alebo v spojení s rôznymi alebo nedostatočne udržiavanými doplnkami môže značne zvýšiť úroveň vystavenia - časové doby počas ktorých je je náradie vypnuté alebo počas ktorých náradie beží ale v skutočnosti nevykonáva prácu môžu značne znížiť úroveň vystavenia ! chráňte sa pred účinkami vibrácií tak, že budete náradie a jeho príslušenstvo správne udržiavať, tak že nebudete pracovať so studenými rukami a tak že si svoje pracovné postupy správne zorganizujete
