GEBRUIKSAANWIJZING 0230 CA SKIL

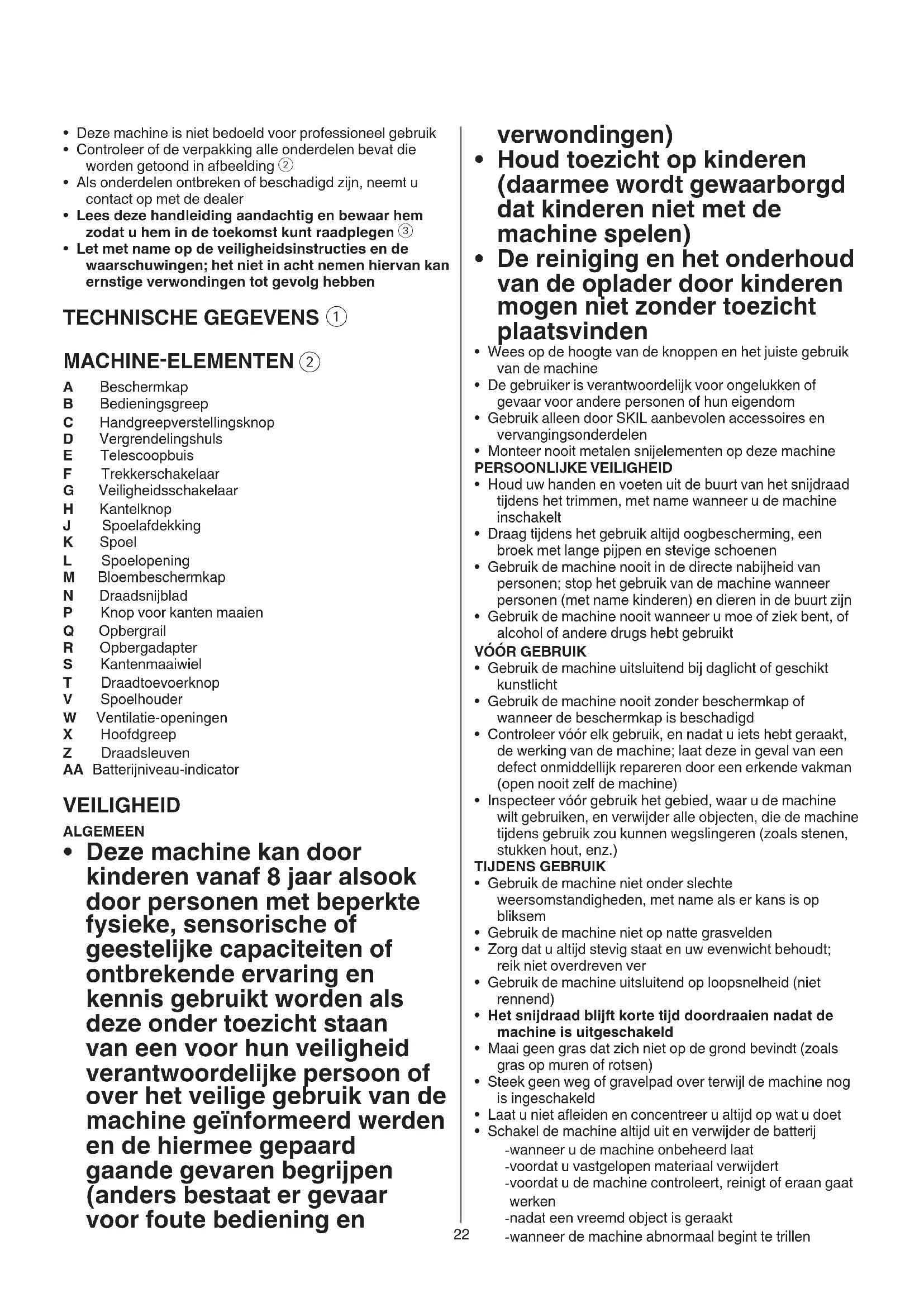

• Deze machine is bedoeld voor het maaien van gras en onkruid onder struiken, op hellingen en langs randen, die met een grasmaaier Niet konnen worden bereikt

• Deze machine is Niet bedoeld voor professioneel gebruik

• Controller of de verpakking alle onderdelen bevat die worden getoond in afbeelding ②
• Als onderdelen ontbreken of beschadigd zijn, neemt u contact op met de dealer
  Lees deze handleiding aandachtig en bewaar hem zodat u hem in de toekomst kurz raadplegen ③
• Let met name op de veiligheidsinstructies en de waarschuwingen; het Niet in alot nemen hiervan kan ernstige verwondingen tot gevolg hebben

A Beschermkap
B Bedieningsgreep
C Handgreepverstellingsknop
D Vergrendelingshuls
E Telescoopbuis
F Trekkerschakelaar
G Veiligheidsschakelaar
H Kantelknop
J Spoelafdekking
K Spoel
L Spoelopening
M Bloembeschemkap
N Draadsnijblad
P Knop voor kanten maaien
Q Opbergrail
R Opbergadapter
S Kantenmaaiwiel
T Draadtoevoerknop
V Spoelhouser
W Ventilatie-openingen
X Hoofdgreep
Z Draadsleuven
AA Batterijniveau-indicator

VEILIGHEID

ALGEMEEN

• Deze machine kan door kinderen vanaf 8aar alsook door personen met beperkte fysieke, sensorische of geestelijkke capaciteiten of ontbrekende ervaring en kennis gebruikt worden als deze onder toezicht staan van een voor hun verilgheid verantwoordelijkke persoon of over het veilige gebruik van de machine geinformeerd werden en de hiermee gepaard gaande bevaren begrijpen (anders bestaat er gevaar voor foute bediening en

verwondingen)

• Houd toezicht op kinderen (daarmee worden gewaarborgd dat kinderen nicht met de machine spelen)

• De reiniging en het onderhoud van de oplader door kinderen mogen Niet zonder toezicht plaatsvinden

• Wees op de hoogte van de knappen en het juiste gebruik van de machine

• De gebruiker is verantwoordelijk voor ongelukken of gevaar voor andere personen of hun eigendom
• Gebruik alleen door SKIL aanbevolen accessoires en verwangingsonderdelen

• Monteer nooit metalen snijelementen op deze machine PERSOONLIJKE VEILIGHEID

• Houd uw handen en voeten uit de buurt van het snijdraad tijdens het trimmen, met name wanner u de machine inschakelt

• Draagijdens het gebruik algijd oogbescherming, een broek met lange pijpen en stevige schoenen
• Gebruik de machine nooit in de directe nabijheid van Personen; stop het gebruik van de machine wonneer Personen (met name kinderen) en dieren in de buurt zich
• Gebruik de machine nooit wanner u moe of ziek bent, of alcohol of andere drugs hebts gebruikt

VOOR GEBRUIK

• Gebruik de machine uitsluitend bij daglicht of geschikt kunstlicht
• Gebruik de machine nooit zonder beschermkap of wanner de beschermkap is beschadigd
• Controller vór elk gebruik, en nadat u iets hebt geraakt, de werking van de machine; LAST DEZE IN GEVAL VAN een defect onmiddelijk repareren door een erkendevakman (open nooit zich de machine)
• Inspector voor gebruik het gebied, waar u de machine wilt gebruiken, en verwijder alle objecten, die de machine tijdens gebruik zou können wegslingeren (zoals stenen, stukken hout, enz.)

TIJDENS GEBRUIK

• Gebruike machine nicht onder slechte weersomstandigheden, met name als er kans is op bliksem
• Gebruik de machine Niet op natte gravvelden
  Zorg dat u.altijd stevig staat en uw evenwicht behoudt; reik Niet overdreven ver
• Gebruik de machine uitsluitend op loopsnelheid (niet rennend)
• Het snijdraad blijkt korteijd doordraaien nadat de machine isuitgeschakeld
  Maai geen gras dat zich nicht op de grond bevindt (zoals gras op muren of rotsen)
• Steek geen weg of gravelpad over verwijl de machine nog is ingeschakeld
• Laat u niet afleiden en concentreer u altijd op wat u doet
• Schakel de machine algid uit en verwijder de batterij
• wonneer u de machine onbeheerd laat
• voordat u vastgelopen materiaal verwijdert

• voordat u de machine controeert, reinigt of eraan gaat, werken
  -nadat een vreemd object is geraakt
  -wanneer de machine abnormaal begint te trillen

• Houd de ventilatieopeningen.altijd vrij van restmaterial NA GEBRUIK

• Berg de machine binnenshuis op in droge, afgesloten ruimten, buiten het bereik van kinderen -berg de batterij apart van de machine op

BATTERIJEN

• De geleverde batterij is deels opgeladen (om een volledige capaciteit van de batterij te garanderen,要去 u de batterij volledig opladen in de oplader voordat u uw elektrische gereedschap voor de eerste keer gebruikt)
• Gebruik uitsluitend de volgende batterijen en opladers voor deze machine

-SKIL-batterij:BR1*31****

-SKIL-oblader: CR131***

• Gebruik de batterij Niet, wonneer deze beschadigd is; verwang deze
  Haal de batterij Niet uit elkaar
• Stel machine/batterij nicht bloot aan regen
• Toegestane omgevingstemperatuur (machine/oplader/batterij):

-bij het laden 4...40°C
-bij het gebruik -20...+50°C
-bij opslag-20...+50°C

UITLEG VAN SYMBOLEN OP MACHINE/BATTERIJ

③ Lees de gebruiksaanwijzing voor gebruik
④ Batterijen exploden als zij in vuur worden gegood, dus verbrand de batterij in geen geval
Bewaar de machine/oplader/batterij op een plaats, waar de temperatuur Niet hoger dan 50^ kan worden
Houd rekening met het risico van letsel als gevolg van opvliegend afval (houd omstanders op veilige afstand van het werkgebied)
⑦ Draag een veiligheidsbril en gehoorbescherming
⑧ Stel machine nicht bloat aan regen
Geef elektrisch gereedschap en batterijen nicht met het huisvuil mee

GEBRUIK

• Montage-instructies
  -monteer beschemkap A met 2 schroeven zoals weergegeven ① a
  ! gebruik de machine nooit zonder de beschemkap A
  -gebruik bloembescherming M ① b -monteer bedieningsgrep B zoals weergegeven13
• Opladen batterij
  ! lees de veiligheidswaarschuwingen en -voorschriften die bij de oplader worden geleverd
• Verwijderen/installeren van de batterij ②
  Aan/uit 12
  -schakel uw machine aan door eerst knop G (= veiligheidsschakelaar, die nicht vastgezet kan worden) en daarna trekker F in te drukken
  -zet de machine uit door trekker-schakelaar F los terlaten
  ! nadat de machine isuitgeschakeld blijft het snijdraad nog enkele seconden draaien
  -wacht totdat het snijdraad tot stilstand is gekomen voordat u wee inschakelt
  ! schakel de machine nicht nsel ache ter elkaar in enuit
• Batterijniveau-indicator 10
  -druk op de batterijniveau-indicatorknop AA om het huidige batterijniveau ⑨ a aan te Geven

! wonneer het laagste niveau van de batterij-indicator gaat knipperen nadat er op knop AA ⑩ b is gedrukt, is de batterij leeg
! wonneer 2 niveaus van de batterij-indicator gaan knipperen nadat er op knop AA ⑩ c is gedrukt, is de batterij Niet binnen het toegestane bedrijfstemperatuurbereik

• Batterijbescherming

De machine worden plotseling uitgeschakeld of kan Niet.
meer worden ingeschakeld, wanner

• de belasting te hoog is --> hef de belasting op en start opniew
• de temperatuur van de batterij Niet binnen het toegestane bedrijfstemperatuurbereik ligt van -20 tot +50^ -> 2 niveaus van de batterijniveau-indicator gaan knipperen als er op knop AA 已 _ 1 ^ 已 wordt gedrukt; wacht tot de batterij weeer binnen het toegestane bedrijfstemperatuurbereik zit
  -de batterij bijna leeg is (ter bescherming gegen diepe ontlading) --> er worden (knipperend) een laag batterijniveaua aangegeven door de batterijniveaua indicator als er op knop AA worden gedrukt; batterij opladen

! blij nicht op de aan/uit-schakelaar drukken nadat de machine automatisch is uitgeschakeld; de batterij kan beschadigd worden

• Positie van de bedieningsgrep instellen 13
  -afstelknop C van de bedieningsgreep ontgrendelen
  -positie bedieningsgreep afstellen
  -afstelknop C van de bedieningsgreep vastzetten
  Buislengte instellen 14

• Orientatie hoofdgrep instellen 15

• omlaag voor trimmen

• opzij voor kanten maaien

Kantelfunctie instellen 16

-buishoek als volgt instellen

1. vrijstaande opslag
2. trimmen in nauwe ruimtes
3. normal trimmen
4. trimmen onder lage objcten

5. functie voor kanten maaien

6. De bloembescherming gebruiken 17

Gebruik de bloembescherming om kostbare planten te beschemmen gegen ongewenst Snoeien -klap bloembescherming M omlaag
Ontkoppel de bloembescherming voor het maaien van kanten of trimmen nabij harde obstakels -klap bloembescherming M omhoog

Machine instellen voor trimmen -buislengthe D instellen 14

-zet de hoofdgreep in de stand voor trimmen 15
-gebruik kantelstand 2, 3 of 4
-gebruik bloembescherming M 17

Machine instellen voor het maaien van kanten -buislente D instellen 14

-zet de hoofdgreep in de stand voor het maaien van kanten 15
-gebruik kantelstand 5⑥
-ontkoppel bloembescherming M 17
-voor het maaien van kanten moet de machine worden ondersteund door het kantenmaaiwiel S 19

Maaien

! zorg dat het te maaien gebied vrij is van stenen, afval en andere vremeinde objecten

! begin alleen met maaien wanneer de motor op volle snugheid draait

-maai lang gras in lagen (begin aktijd bovenaan)
-maai uitsluitend met de punt van de snijdraad
-maai geen vochtig of nat gras
-voorkom dat gemaaid gras de spoel verstopt (maai geen grote stukken tegelijk)
-overbelast de machine nicht
-maai voorzichtig rondon bomen en struiken, zodate neiet in contact komen met het snijdraad
-houd de machine uit de buurt van vaste objcten om het snijdraad te beschermen gegen overmatige slijtage
-houd rekening met de terugslag die kan optreden wonneer vaste objcten worden geraakt

Vasthouden en leiden van de machine 18 19

-bij het maaien van lang gras moet u de machine langzaam van rechtsaar links en vice versa zwaaien -bij het maaien van kort gras houdt u de machine schui zoals afgebeeld
-houd uw machine stevig met beiden handen vast, zodat u deze.altijd volledig onder controle hebt
-houd een stabiele werkpositie aan
-houd de machine algtd op afstand van uw lichaam -voort het maaien van kanten moet u de machine latent ondersteunen door het kantenmaaiwiel S 19

Draadtoevoer

Het draad worden automatisch toegevoerd als de machine, wordt ingeschakeld of uitgeschakeld

-het snijdraad worden vrijgeveen en afgesneden op de juiste lenghte door draadsnjimes N

! voorkom letsel door draadsnijmes N

Draad handmatig toevoeren 20

-schakel de machine uit en verwijder de batterij
-trek aan het draad en blij trekken, druk verzolgens op de draadtoevoerknop T enaar hem waar los
- zet de machine na draadtoevoer alkijd terug in de normale bedieningsstand voordat u het inschakelt
-voer het draad regelmatig door voor een volledige snijcirkel
-wanneer de motor nicht worden belast en er geen gras wordt gemaaid, is het snijdraad versleten of kapot; wind de spelom opniew op of verrang het spoelsysteme

Wanner het snijdraad Niet uit de spoelopening L steekt

! altijd de machine uitschakelen en de batterij verwijderen

-verbijder spoelafdekking J en haal spoel K uit spoelhouser V
-wind het snijdraad stevig op in gelijkmatige lagen in derichting van de pijl
- steek het snijdraad in spoelsleuf Z en zorg dat het goed op+zijn plek zit (laat voldoende draadlengte over)
-rijg het snijdraad door spoelopening L voordat u de opwindspoel in spoelhouser V staat

! zorg ervoor dat de spoel stevig op+zijnplaats zit, trek cervolgens het snijdraad uit sleuf Z

! altijd de machine uitschakelen en de batterij verwijderen
-verbijder oude spoel en monteer{nieuwe spoel als weergegeven
-gebruikuitsluitend SKIL-spoel 2610S00818 met dezmachine (schade als gevolg van het gebruik van

andere spoelen vallen buiten de garantie)

-na het verwangen van de spoel, de machine gedurende tenminste een minuut onbelast testen om er zeker van teijken, dat deze goed werkst

! zorg ervoor dat de machine is uitgeschakeld wanneer de batterij worden ingebracht

ONDERHOUD / SERVICE

• Deze machine is Niet bedoeld voor professioneel gebruik
• Schakel de machine alttijd uit, verwijder de batterij en zorg dat alle bewegende delen tot stilstand zichen gekomen
• Houd machine altijd schoon (met name de ventilatieopeningen W ②

-maak het apparaat schoon met een vochtige doek (gebruik geen reinigings- of oplosmiddelen)
-reinig draadsnijblad N ② en beschemkap A ② na elk gebruik
-reinigventilatieopeningenW ② regelmatingeteen borstelofmetperslucht

• Controleer regelmatig de staat van de snijkop en controller op losse moeren, bouteen en schroeven
• Controller regelmatig op versleten of beschadigde onderdelen en LAST deze zo nodig repareren/vervangen

- Opslag

Opbergmethode 1 ②

-bevestig de opslagrail Q stevig aan de muur met 2 schroeven (niet meegeleverd) en zorg dat deze waterpas hangt
-bevestig de opbergadapter R en schuif hem gegen demontagebasis van het opbergrail Q

• berg de machine op met de opbergopening in de hendgreep over het puntje van de opbergadapter

Opbergmethode 2 16

-gebruik kantelstand 1 en LAST de machine op zichzelf op de grond staan

• Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden noch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor SKIL elektrische gereedschappen
• stuur de machine ongedemonteerd, samen met het aankoopbewijs, maar het verkoopadres of het dichtst bijzijnde SKIL service-station (de adressen evenals de onderdelentekening van de machine vindt u op www.skil.com)
  Denk erom, dat beschadigingen als gevolg van overbelasting of onjuist gebruik van het product Niet onder de garantie vallen (voor de garantievoorwaarden van SKIL zie www.skil.com of raadpleeg uw dealer)

PROBLEM OPLOSSEN

• Hierna volgt een lijst van problemen, mogelijkke oorzaken en corrigerende handelingen (neem contact op met de dealer of het servicestation, als u het probleem nicht kunt vaststellen en oplossen)

! In geval van elektrische of mechanische storing, machine onmiddelijk uitschakelen en batterij verwijderen

-Interne bedrading defect -> neem contact op met dealer/servicestation

-aan/uit-schakelaar defect ->neem contact op met dealer/servicestation

-draad is te kort/afgeb broken -> voer de draad handmatig toe

Draad kan Niet worden toegevoerd

• spoel is leeg -> verrang spoel

-draad is verward in de spoel -> controller spoel; wind zo nods opnieuw op

Draad wordt Niet op juiste lenghte afgesneden -> verwijder kap van snijblad

Draad breekt steeds

-draad is verward in de spoel -> controllerer spoel; wind zo nods opnieuw op

• strimmer worden onjuist gebruikt -> kaai uitsluitend met de punt van de draad; vermijd stenen, muren en andere harde objecten; voer de draad regelmatig toe

MILIEU

• Geef elektrisch gereedschap, batterijen, accessoires en verpakkingen nicht met het huisvuil mee (alleen voor EU-landen)

-volgens de Europese richtig in 2012/19/EG inzake oude elektrische en elektronische apparaten en de toepassing waarvan binnen de nationale wetgeving, dient afgedankt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd maar een recycle-bedrijf, dat voldoet aan de geldende milieu-eisen

-symboolzal in het afdankstadium hieraan herinneren

! bescherm de batterij-contacten met stevig plakband voordat ze afgedankt worden, om kortsluiting te voorkomen

GELUID/VIBRATIE

0230

Gemeten volgens EN 60335 bedraagt het geluidsdrukniveau van deze machine 72,1 dB(A) (onzekerheid K = 2,5 dB) en het geluidsvermogen-niveau 85,6 dB(A) (onzekerheid K = 1,1 dB), en de vibratie 2,7 m / s^2 (vectorsom van drierichtingen;onzekerheid K = 1,5 m / s^2 )

0240

Gemeten volgens EN 60335 bedraagt het geluidsdrukniveau van deze machine 77,2 dB(A) (onzekerheid K = 2,5 dB) en het geluidsvermogen-niveau 88,6 dB(A) (onzekerheid K = 2,0 dB), en de vibratie 3,9 m / s^2 (vectorsom van drie richtingen;onzekerheid K = 1,5 m / s^2 )

• Het trillingsemissieniveau is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60335; deze mag worden gebruikt om twee machines met elkaar te vergelijkken en als voorlopige beordeling van de bloatstelling aan trilling bij gebruik van de machine voor de vermelde toepasseningen

-gebruik van de machine voor andere toepassingen, of met andere of slecht onderhonden accessoires, kan het blootstellingsniveau aanzienlijk verhogen

-wanneer de machine is uitgeschakeld of wanneer\ deze loopt maar geen werk verricht, kan dit het\ blootstellingsniveau aanzienlijk reduceren

! bescherm uzelf wegen de gevolgen van trilling door de machine en de accessoires te onderhonden, uw handen warm te honden en uw werkwijze te organiseren

s

Sladdlos trimmer med trad 0230/0240 INTRODUKTION

Vybratie/vlozenie baterie ②
Zapinanie/vypinanie 12

-piestipriniet spoles vaku J

• Spoles nomina ②
