BRUGSANVISNING 0230 CA SKIL

EU-overensstemmelseserklæring Trådløs snortrimmer Typenummer Vi erklærer som eneansvarlige, at det beskrevne produkt er i overensstemmelse med alle gældende bestemmelser i følgende direktiver og forordninger og opfylder følgende standarder.

• Dette værktøj er beregnet til at slå græs og ukrudt under buske samt på skråninger og langs kanter, hvor der ikke kan bruges en plæneklipper

• Dette værktøj er ikke beregnet til professionelt brug

• Gør dig bekendt med kontrollerne og den korrekte brug af værktøjet

• Brugeren er ansvarlig for ulykker eller farer, der kan forekomme i forhold til andre mennesker eller deres ejendom

• Brug kun tilbehør og reservedele, der er anbefalet af SKIL

• Skæredele af metal på aldrig monteres på dette værktøj PERSONLIG SIKKERHED

• Hold hænder og fødder på afstand af skæresnoren under beskæringen, og særligt når værktøjet tændes

• Anvend altid øjenbeskyttelse, lange bukser og solide sko, når du betjener værktøjet

• Værktøjet må ikke anvendes, når der er andre personer i nærheden; stop værktøjet, hvis der er andre personer (i særdeleshed børn) eller kæledyr i nærheden

• Hvis du er træt, syg eller påvirket af alkohol eller andre substanser, må du ikke betjene værktøjet INDEN BRUG

• Brug kun værktøjet i dagslys, eller hvis der er tilstrækkeligt kunstigt lys

• Værktøjet må aldrig betjenes, hvis beskyttelsesskærmen er beskadiget eller ikke er monteret

• Hver gang værktøjet tages i brug og efter eventuelle slag, skal man kontrollere dets funktion, og i tilfælde af en fejl, skal man omgående få værktøjet repareret af en kvaliceret person (man må aldrig selv åbne værktøjet)

• Før brug skal man grundigt inspicere det område, der skal beskæres, og fjerne eventuelle genstande, som værktøjet kan kaste afsted under beskæringen (som f.eks. sten og løse stykker træ) UNDER BRUG

• Undgå at anvende værktøjet i dårligt vejr, især hvis der risiko for lyn

• Værktøjet må ikke anvendes på våde græsplæner

• Sørg altid for at have god balance og en god fodstilling; undlad at strække dig for langt frem

• Betjen kun værktøjet i gåhastighed (du må ikke løbe)

• Skæresnoren fortsætter med at dreje rundt få sekunder efter, at værktøjet er slukket

• Brug ikke værktøjet til at slå græs, der ikke vokser på jorden (men f.eks. på vægge eller på klipper)

• Gå ikke over veje eller grusstier, mens værktøjet er tændt

• Lad dig ikke distrahere og koncentrer dig om dit arbejde

• Sluk altid værktøjet og fjern batteriet - når du forlader værktøjet, så det er uden opsyn - før du fjerner materiale, der sidder fast - før du kontrollerer, rengør eller udfører arbejde på værktøjet - efter at have ramt et fremmedlegeme - hvis værktøjet begynder at vibrere unormalt

• Sørg altid for, at ventilationsåbningerne er fri for aald EFTER BRUG

• Opbevar værktøjet indendørs på et tørt, aåst sted, utilgængeligt for børn - batteriet skal opbevares separat fra værktøjet BATTERIERNE

• Det medfølgende batteri er delvist opladet (for at sikre fuld kapacitet af batteriet skal det oplades helt i batteriopladeren, inden du anvender dit elværktøj første gang)

• Anvend kun de følgende batterier og batteriopladere, der leveres med dette værktøj - SKIL-batteri: BR1*31**** - SKIL-oplader: CR1*31****

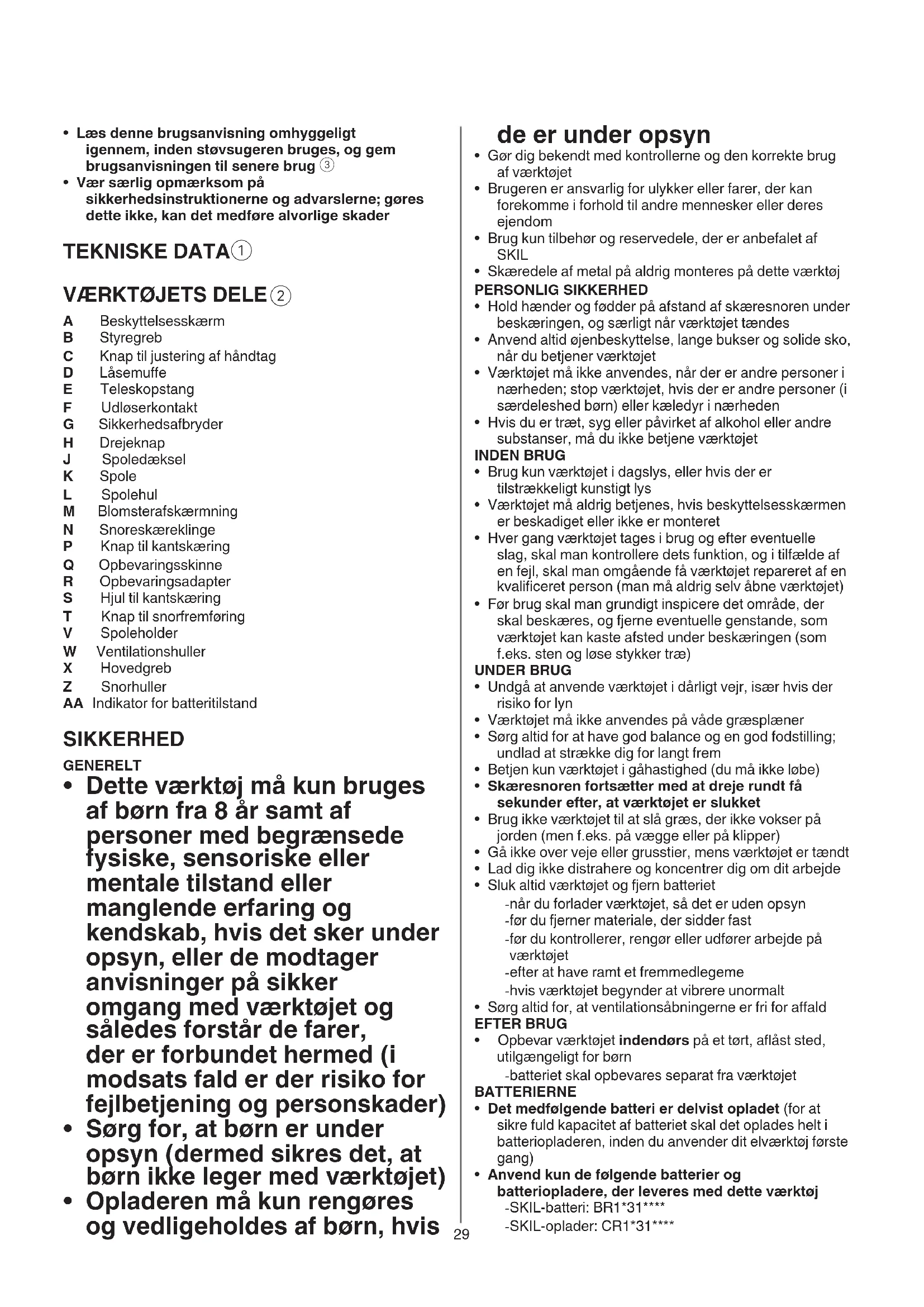

• Læs denne brugsanvisning omhyggeligt igennem, inden støvsugeren bruges, og gem brugsanvisningen til senere brug

• Vær særlig opmærksom på sikkerhedsinstruktionerne og advarslerne; gøres dette ikke, kan det medføre alvorlige skader TEKNISKE DATA

A Beskyttelsesskærm B Styregreb C Knap til justering af håndtag D Låsemue E Teleskopstang F Udløserkontakt G Sikkerhedsafbryder H Drejeknap J Spoledæksel K Spole L Spolehul M Blomsterafskærmning N Snoreskæreklinge P Knap til kantskæring Q Opbevaringsskinne R Opbevaringsadapter S Hjul til kantskæring T Knap til snorfremføring V Spoleholder W Ventilationshuller X Hovedgreb Z Snorhuller AA Indikator for batteritilstand SIKKERHED GENERELT

• Dette værktøj må kun bruges af børn fra 8 år samt af personer med begrænsede fysiske, sensoriske eller mentale tilstand eller manglende erfaring og kendskab, hvis det sker under opsyn, eller de modtager anvisninger på sikker omgang med værktøjet og således forstår de farer, der er forbundet hermed (i modsats fald er der risiko for fejlbetjening og personskader)

• Sørg for, at børn er under opsyn (dermed sikres det, at børn ikke leger med værktøjet)

• Opladeren må kun rengøres og vedligeholdes af børn, hvis30 - batteriet er næsten tomt (for at beskytte mod dyb aadning) --> et lavt batteriniveau eller et lavt batteriniveau, hvor indikatoren blinker

b vises af batteriindikatoren, hvis der trykkes på knappen AA; oplad batteri ! undlad at betjene kontakten, efter at der er slukket for værktøjet, da det kan beskadige batteriet

• Indstilling af styregrebets position

- frigør knappen til justering af styregreb C - juster styregrebets position - fastgør knappen til justering af styregreb C

• Indstilling af rørets længde

• Indstilling af hovedgrebets retning

2. sidevejs for at kantskære

• Indstilling af drejefunktion

- indstil rørets vinkel behørigt

5. kantskæringsfunktion

• Brug af blomsterbeskytter

Brug blomsterbeskytteren til at beskytte særlige planter mod at blive skåret ned utilsigtet - fold blomsterbeskytteren M ned Deaktiver blomsterbeskytteren, hvis du skal skære kanter eller trimme i nærheden af hårde forhindringer - fold blomsterbeskytteren M op

• Indstilling af værktøjet til trimming - indstil rørets længde D

• Indstilling af værktøjet til kantskæring - indstil rørets længde D

- ved kantskæring skal du støtte værktøjet ved hjælp af kantskæringshjulet S

• Græstrimning ! kontroller, at der ikke er sten, aald eller andre fremmedlegemer på det område, der skal beskæres ! påbegynd kun trimningen, hvis værktøjet kører ved fuld hastighed - græs skal slås i ere lag (start altid oppefra) - trimning må kun udføres med spidsen af skæresnoren - fugtigt eller vådt græs må ikke beskæres - sørg for, at det beskårne græs ikke stopper spolen (lad være med at foretage tunge beskæringer) - overbelast ikke værktøjet - omkring træer og buske skal du udføre beskæringen forsigtigt, så de ikke kommer i kontakt med skæresnoren - værktøjet skal holdes på afstand af solide genstande for at beskytte skæresnoren mod overdreven slid - vær opmærksom på det bagslag, der kan opstå, hvis værktøjet kommer i kontakt med solide genstande

• Håndtering og styring af værktøjet

- for langsomt at slå langt græs skal du svinge værktøjet fra højre til venstre og tilbage igen

• Brug ikke batteriet, hvis det er beskadiget. Det skal udskiftes

• Adskil ikke batteriet

• Udsæt ikke værktøjet/batteriet for regn

• Tilladt omgivelsestemperatur (værktøj/oplader/batteri): - ved opladning 4...40°C - ved drift –20...+50°C - ved opbevaring –20...+50°C FORKLARING TIL SYMBOLERNE PÅ VÆRKTØJET/ BATTERI

Læs instruktionen inden brugen

Batterier vil eksplodere, hvis de kommes i ild, så forsøg aldrig at brænde batteriet

Opbevar værktøj/opladeren/batteriet i et lokale, hvor temperaturen ikke overstiger 50°C

Vær opmærksom på den risiko for skade, der kan forårsages af yvende aald (andre personer skal bende sig sikkert på afstand af arbejdsområdet)

Udsæt ikke værktøjet for regn

Elværktøj og batterier må ikke bortskaes som almindeligt aald BETJENING

• Samlingsvejledning - monter skæreafskærmningen A som vist med 2 skruer

! brug aldrig værktøjet uden beskyttelsesskærmen

• Opladning af batteriet ! læs sikkerhedsadvarslerne og -anvisningerne, der følger med opladeren

- start Deres værktøj ved først at trykke knappen G (= sikkerhedsafbryder, som ikke kan låses) ind og derefter træk på afbryder F - sluk værktøjet ved at slippe udløserkontakten F ! når redskabet er slukket, fortsætter skæresnoren med at rotere i nogle få sekunder - lad skæresnoren stoppe rotationen, før du tænder igen ! lad være med at tænde og slukke hurtigt efter hinanden

! batteriet er adt, hvis den nederste statusindikator begynder at blinke, efter at der er blevet trykket på AA

! hvis 2 niveauer for batteriindikatoren begynder at blinke, efter at der er blevet trykket på knappen AA

c, er batteriet ikke i det temperaturområde, hvor betjening er tilladt

• Batteribeskyttelse Værktøjet slukker med det samme eller forhindrer at blive startet, hvis - belastningen er for stor --> fjern belastning og genstart - batteritemperaturen ikke er inden for det tilladte driftstemperaturområde fra -20 til + 50° C --> 2 niveauer for batteriindikatoren begynder at blinke, efter at der er blevet trykket på knappen AA

c; vent, indtil batteriet er vendt tilbage til det tilladte driftstemperaturområde31 - rengør snoreskæreklingen N

beskyttelsesskærmen A

hver gang efter brug - rengør regelmæssigt ventilationsåbningerne W

• Kontrollér regelmæssigt skærehovedets tilstand samt at møtrikker, bolte og skruer sidder fast

• Kontrollér regelmæssigt for slidte eller ødelagte komponenter, og få dem repareret/udskiftet ved behov

- montér omhyggeligt opbevaringsskinnen Q på væggen med 2 skruer (følger ikke med), og justér den vandret - monter opbevaringsadapteren R og før den ind mod monteringsbasen på opbevaringsskinnen Q - opbevar værktøjet med opbevaringsåbningen på håndtaget over spidsen på opbevaringsadapteren Opbevaringsmetode 2

- brug drejeposition 1 og lad værktøjet stå af sig selv på jorden

• Skulle elværktøjet trods omhyggelig fabrikation og kontrol skulle holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for SKIL-elektroværktøj - send det ikke adskilte værktøj sammen med et købsbevis til forhandleren eller nærmeste SKIL- serviceværksted (adresser og reservedelstegning af værktøjet ndes på www.skil.com)

• Husk, at beskadigelse som følge af overbelastning eller forkert håndtering af dette produkt ikke er omfattet af garantien (se www.skil.com vedrørende SKIL- garantibetingelserne, eller spørg din forhandler) FEJLFINDING

• Den følgende liste viser problemsymptomer, mulige grunde samt afhjælpningsaktiviteter (hvis du ikke kan nde årsagen og rette problemet, bedes du kontakte forhandleren eller serviceværkstedet) ! i tilfælde af elektrisk eller mekanisk fejlfunktion skal der straks slukkes for værktøjet og batteriet tages ud

Værktøjet virker ikke - tomt batteri -> oplad batteri - varmt batteri -> lad batteriet køle ned - intern fejl -> kontakt forhandleren/serviceværkstedet

Værktøjet fungerer uregelmæssigt - intern ledningsdefekt -> kontakt forhandleren/ serviceværkstedet - on/o kontakt defekt -> kontakt forhandleren/ serviceværkstedet

Værktøjet vibrerer unormalt - græsset er for højt -> slå det i ere faser

Værktøjet skærer ikke - snoren er for kort/knækket af -> fremfør snoren manuelt

Snoren kan ikke føres frem - spolen er tom -> udskift spolen - snoren er viklet ind i sig selv inde i spolen -> kontroller spolen; spol den om nødvendigt tilbage

Snoren skæres ikke af i den rette længde -> fjern dækslet fra skæreklingen

Snoren bliver ved med at knække - snoren er viklet ind i sig selv inde i spolen -> kontroller spolen; spol den om nødvendigt tilbage - trimmeren bruges forkert -> trim kun med spidsen af snoren; undgå sten, vægge og andre hårde genstande; før snoren regelmæssigt frem - for at slå kortere græs skal du vinkle værktøjet som vist på illustrationen - hold om værktøjet med et fast greb, således at De til enhver tid har kontrol over værktøjet - oprethold en stabil arbejdsstilling - sørg altid for at holde værktøjet på afstand af kroppen - ved kantskæring skal du lade værktøjet blive støttet ved hjælp af kantskæringshjulet S

• Snorfremføring Snoren føres automatisk ud eller ind, når værktøjet tændes eller slukkes - der vil blive fremført en skæresnor, som bliver skåret af i den rette længde af snoreskæreklingen N ! pas på, at du ikke kommer til skade med snoreskæreklingen N

• Manuel fremføring af snoren

- sluk for værktøjet og fjern batteriet - træk i snoren og bliv ved med at trække, mens du så trykker på og slipper snorfremføringsknappen T - når snoren er blevet ført frem, skal værktøjet sættes tilbage til normal driftsposition, før det tændes - snoren skal føres frem med regelmæssige mellemrum for at bevare en fuldstændig skærecirkel - hvis motoren kører uden belastning og der ikke beskæres græs, vil skæresnoren blive slidt eller gå i stykker; træk den ind i spolen eller udskift spolesystemet

• Tilbagekørsel af spolen

Hvis skæresnoren ikke kommer frem fra spolehullet L ! sluk altid værktøjet og fjern batteriet - fjern spoledækslet J og fjern spolen K fra spoleholderen V - kør skæresnoren stramt og ensartet tilbage i lag i pilens retning - sæt skæresnoren i spoleåbningen Z og kontroller, at den sidder sikkert fast (lad der være tilstrækkeligt med snorlængde) - før skæresnoren gennem spolehullet L, før du placerer den tilbagespolede spole i spoleholderen V ! sørg for, at spolen sidder sikkert på plads, og træk derefter skæresnoren ud fra åbningen Z - monter spoledækslet J

• Udskiftning af spolen

! sluk altid værktøjet og fjern batteriet - fjern den gamle spole og monter den nye spole som vist - brug kun SKIL-spolesystemet 2610S00818 med dette værktøj (skader forårsaget af brugen af andre spolesystemer er ikke dækket af garantien) - efter udskiftning af spolen skal værktøjet testkøres uden belastning i mindst ét minut for herved at sikre, at værktøjet fungerer korrekt ! sørg for, at der er slukket for værktøjet, når batteriet sættes i VEDLIGEHOLDELSE/SERVICE

• Dette værktøj er ikke beregnet til professionelt brug

• Sluk altid for redskabet, fjern batteriet, og sørg for, at alle bevægelige dele står helt stille

• Hold altid værktøjet rent (især ventilationshuller W

- rengør værktøjet med en fugtig klud (brug ikke rengøringsmidler eller opløsningsmidler)32 VERKTØYELEMENTER

• Elværktøj, batterier, tilbehør og emballage må ikke bortskaes som almindeligt aald (kun for EU-lande) - i henhold til det europæiske direktiv 2012/19/EF om bortskaelse af elektriske og elektroniske produkter og gældende national lovgivning, skal brugt elværktøj indsamles separat og bortskaes på en måde, der skåner miljøet mest muligt - symbolet

erindrer dig om dette, når udskiftning er nødvendig ! beskyt batteri terminaler med bredt tape for at undgå kortslutning

• 0230 Måles efter EN 60335 er lydtrykniveau af dette værktøj 72,1 dB(A) (usikkerhed K = 2,5 dB) og lydeektniveau 85,6 dB(A) (usikkerhed K = 1,1 dB), og vibrationsniveauet 2,7 m/s² (vektorsum for tre retninger; usikkerhed K = 1,5 m/s²)

• 0240 Måles efter EN 60335 er lydtrykniveau af dette værktøj 77,2 dB(A) (usikkerhed K = 2,5 dB) og lydeektniveau 88,6 dB(A) (usikkerhed K = 2,0 dB), og vibrationsniveauet 3,9 m/s² (vektorsum for tre retninger; usikkerhed K = 1,5 m/s²)

• Det vibrationsniveau er målt i henhold til den standardiserede test som anført i EN 60335; den kan benyttes til at sammenligne to stykker værktøj og som en foreløbig bedømmelse af udsættelsen for vibrationer, når værktøjet anvendes til de nævnte formål - anvendes værktøjet til andre formål eller med andet eller dårligt vedligeholdt tilbehør, kan dette øge udsættelsesniveauet betydeligt - de tidsrum, hvor værktøjet er slukket, eller hvor det kører uden reelt at udføre noget arbejde, kan reducere udsættelsesniveauet betydeligt ! beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde værktøjet og dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre

Oppbevar verktøy/lader/batteriet på et sted der temperaturen ikke overstiger 50 °C

c, er batteriet ikke innenfor tillat driftstemperaturområdet

• Bruk ikke batteriet når det er skadet; det må byttes ut umiddelbart
