РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 0735 AA SKIL

ПОДЛИННИК РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ

ОРИГИНАЛНО РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ

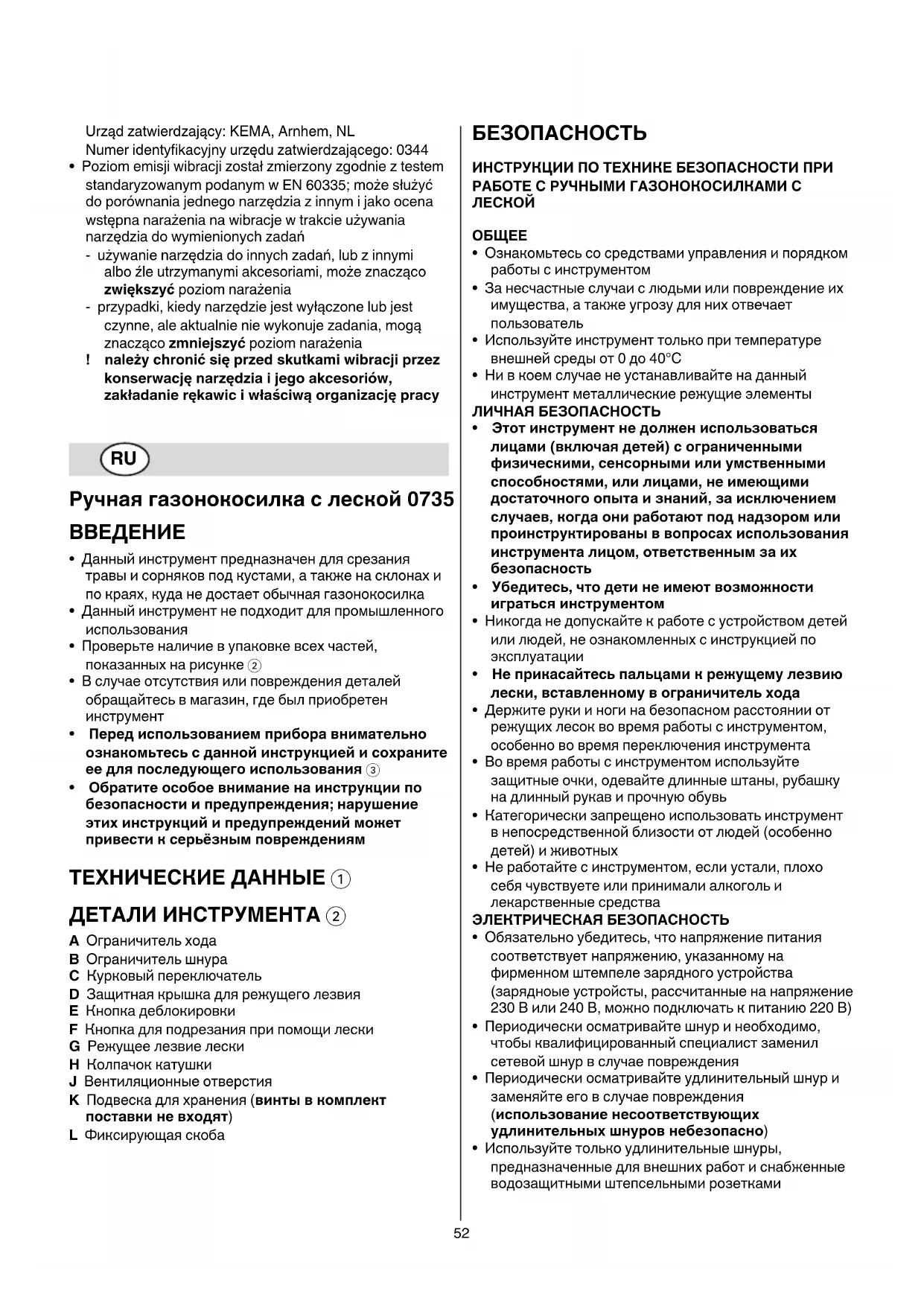

Ручнаягазонокосилкаслеской0735 BBEДЕНИЕ

• Данный инструмент предназначен для срезания травы и сорняков под кустами, а также на склонах и по краях, куда не достает обычная газонокосилка

• Данный инструмент не подходит для промышленного использования

• Проверьте наличие в упаковке всех частей, показанных на рисунке 2

• В случае отсутствия или повреждения деталей обращайтесь в магазин, где был приобретен

• Передиспользованиемприборавнимательно ознакомьтесьсданнойинструкциейисохраните еедляпоследующегоиспользования3

• Обpатитеособоевниманиенаинстpукциипо безопасностиипpедупpеждения;наpушение этиxинстpукцийипpедупpежденийможет пpивестиксеpьёзнымповpеждениям ТЕХНИЧЕСКИЕДАННЫЕ1 ДЕТАЛИИНСТРУМЕНТА2 A Ограничитель хода B Ограничитель шнура C Курковый переключатель D Защитная крышка для режущего лезвия E Кнопка деблокировки F Кнопка для подрезания при помощи лески G Режущее лезвие лески H Колпачок катушки J Вентиляционные отверстия K Подвеска для хранения (винтывкомплект поставкиневходят) L Фиксирующая скоба БЕЗОПАСНОСТЬ ИНСТРУКЦИИПОТЕХНИКЕБЕЗОПАСНОСТИПРИ РАБОТЕСРУЧНЫМИГАЗОНОКОСИЛКАМИС

• Ознакомьтесь со средствами управления и порядком работы с инструментом

• За несчастные случаи с людьми или повреждение их имущества, а также угрозу для них отвечает пользователь

• Используйте инструмент только при температуре внешней среды от 0 до 40°C

• Ни в коем случае не устанавливайте на данный инструмент металлические режущие элементы ЛИЧНАЯБЕЗОПАСНОСТЬ

• Этотинструментнедолжениспользоваться лицами(включаядетей)сограниченными физическими,сенсорнымиилиумственными способностями,илилицами,неимеющими достаточногоопытаизнаний,заисключением случаев,когдаониработаютподнадзоромили проинструктированыввопросахиспользования инструменталицом,ответственнымзаих безопасность

• Убедитесь,чтодетинеимеютвозможности игратьсяинструментом

• Никогда не допускайте к работе с устройством детей или людей, не ознакомленных с инструкцией по эксплуатации

• Неприкасайтесьпальцамикрежущемулезвию лески,вставленномувограничительхода

• Держите руки и ноги на безопасном расстоянии от режущих лесок во время работы с инструментом, особенно во время переключения инструмента

• Во время работы с инструментом используйте защитные очки, одевайте длинные штаны, рубашку на длинный рукав и прочную обувь

• Категорически запрещено использовать инструмент в непосредственной близости от людей (особенно детей) и животных

• Не работайте с инструментом, если устали, плохо себя чувствуете или принимали алкоголь и лекарственные средства ЭЛЕКТРИЧЕСКАЯБЕЗОПАСНОСТЬ

• Обязательно убедитесь, что напpяжение питания соответствует напpяжению, указанному на фиpменном штемпеле зарядного устройства (зарядноые устройсты, pассчитанные на напpяжение 230 В или 240 В, можно подключать к питанию 220 В)

• Пеpиодически осматpивайте шнуp и необxодимо, чтобы квалифициpованный специалист заменил сетевой шнур в случае повpеждения

• Периодически осматривайте удлинительный шнур и заменяйте его в случае повреждения (использованиенесоответствующих удлинительныхшнуровнебезопасно)

• Используйте только удлинительные шнуры, предназначенные для внешних работ и снабженные водозащитными штепсельными розетками53

• Используйте полностью размотанные и безопасные удлинители, рассчитанные на ток не менее 16 А

• При работе во влажных условиях используйте устройство защитного отключения (УЗО) с максимальным пусковым током 30 мA

• Не наступайте на (удлинительный) шнур, не надавливайте на него и не тяните его

• Защищайте (удлинительный) шнур от источников тепла, масла и остpыx кpаев

• Недопускайтепопадания(удлинительного) шнураподвращающиесярежущиелески

• В случае разрезания, повреждения или запутывания силового или удлинительного шнура, выключите инструмент и вытяните вилку с розетки (не касайтесьшнура,покавилкавставленав

• Использовать инструмент следует только при достаточном естественном или соответствующем искусственном освещении

• Пpовеpяйте pаботоспособность инстpумента пеpед каждым использованием или после удара; в случае обнаpужения неисправности, незамедлительно сдайте его в ремонт квалифицированным специалистам (ни в коем случае не вскрывайте инструмент самостоятельно)

• Перед подрезанием тщательно осмотрите газон и уберите любые посторонние предметы, в которых может застрять инструмент (как, например, камни, отломавшиеся сучки и т.п.) ВОВРЕМЯИСПОЛЬЗОВАНИЯ

• Никогда не используйте инстpумент, если сетевой шнур повpеждён; необxодимо, чтобы квалифициpованный специалист заменил сетевой

• Ни в коем случае не используйте инструмент, если не установлен или поврежден ограничитель хода

• Режущиелескипродолжаютвращаться некотороевремяпослеотключенияинструмента

• Не срезайте траву, которая произрастает не на земле (например, на стенах или на скалах)

• Не переходите дорогу или гравийную дорожку с работающим инструментом в руках

• Не отвлекайтесь и всегда следите за своей работой

• Всегда вытягивайте вилку из сетевой розетки, - если оставляете инструмент без присмотра - перед тем, как убирать застрявшие предметы - перед тем, как осматривать, очищать инструмент или проводить с ним другие операции - в случае попадания на посторонний предмет - если инструмент начинает очень сильно вибрировать

• Не допускайте попадания осколков в вентиляционные отверстия ПОСЛЕИСПОЛЬЗОВАНИЯ

• Всегдаотключайтеинструментивынимайте вилкусрозеткипередтем,какнастраиватьили чиститьинструментизаменятькатушки;нив коемслучаенеоставляйтеинструментбез

• Хpаните инстpумент впомещении в суxом, запиpаемом, не доступном для детей месте ПОЯСНЕНИЕКУСЛОВНЫМОБОЗНАЧЕНИЯМНА

3Внимание! Ознакомьтесь с инструкцией по эксплуатации 4 Исключите возможность попадания на инструмент

5 Одевайте защитные очки 6 Остерегайтесьотлетающихосколков (окружающие должны находится на безопасном расстоянии от места уборки) 7 Пpи повpеждении или pазpезании (удлинительного) шнура во вpемя pаботы немедленно выньте вилку из

8 Двойная изоляция (заземляющий провод не

• Ограничитель хода 0 - установите ограничитель хода, как показано на рисунке, A при помощи винта с круглой головкой, который входит в комплект ! никогданеиспользуйтеинструментбез ограничителяходаA

• Ограничитель шнура ! - перекиньте кольцо удлинительного шнура через ограничитель, как показано на рисунке B - чтобы зафиксировать шнур, сильно потяните

• Включение/выключение @ - включите инструмент нажав курковый выключатель C - выключите инструмент отпустив курковый выключатель C ! послевыключенияинструментарежущие лескипродолжаютдвигатьсявтечении несколькихсекунд - перед тем, как снова включать инструмент, подождите, пока остановятся режущие лески ! невключайтеиневыключайтеинструмент

• Подрезание ! передтем,какиспользоватьинструмент, снимитекраснуюкрышкуD2срежущего лезвиялески ! уберитесгазонакамни,обломкиидругие посторонниепредметы ! начинайтеподрезатьтолькотогда,когда инструментнаберетполнуюскорость - начинайте подрезание возле сетевой розетки, а потом двигайтесь дальше - срезайте высокую траву слоями (всегда начинайте сверху) - подрезайте только при помощи режущей кромки

- не срезайте влажную или мокрую траву - следите, чтобы срезанная трава не забывала катушку (не срезайте много за раз) - не перегружайте инструмент - будьте осторожны при подрезании вокруг деревьев или кустов, чтобы к ним не прикасались режущие лески54 - во избежание чрезмерного износа режущих лесок, не допускайте их контакта с твердыми

- помните об отдаче в случае прикосновения к твердым предметам

• Удерживание и направление инструмента # - срезая высокую траву, слегка наклоняйте инструмент вправо-влево и в другом направлении - для подрезания более короткой травы наклоните инструмент, как показано на рисунке - при подрезании по краям поверните режущую головку на 180°, как показано на рисунке - деpжите инстpумент надёжно двумя pуками, чтобы иметь постоянный и полный контpоль - при работе займите устойчивое положение - всегда держите инструмент от себя

• Подрезание при помощи лесок $ - при рабочем двигателе несильно нажмите кнопку F в то время, как инструмент находится на земле (желательно на твердой поверхности) - будут отпущены две режущие лески и отрезаны при помощи режущего лезвия на требуемую длину

! передтем,какиспользоватьинструмент, снимитекраснуюкрышкуD2срежущего лезвиялески ! будьтевнимательны,чтобыне травмироватьсяотрежущеголезвиялескиG - после отрезания при помощи лески переключите инструмент в обычный режим работы перед тем, как включать его - регулярно наматывайте лески, чтобы обеспечить полный режущий цикл - при холостом ходе двигателя режущие лески изнашиваются или ломаются; перемотайте катушку или замените систему катушки

• Перематывание катушки % В случае, если режущие лески не выходят из колпачка катушки H ! выключитеинстpументиотсоединитесетевой

- выньте систему катушки из инструмента и вытяните катушку из колпачка H - равномерно послойно и туго перемотайте две режущие лески в направлении стрелки - вставьте обе лески в прорези Х катушки закрепите их (оставьте леску достаточной длины) - протяните обе лески сквозь отверстия, перед тем, как наматывать их в колпачок катушки H ! надежнозакрепитекатушку,азатем выпуститеоблескиизпрорезейХ,сильноих

- установите систему катушки на инструмент (повернитекатушкупочасовойстрелке,пока онасощелчкомневстанетнасвоеместо) ^

• Замена системы катушки ^ ! выключитеинстpументиотсоединитесетевой

- просто снимите старую систему и установите новую, как показано на рисунке - используйте для данного инструмента только систему катушки SKIL 2610Z01354 (повреждения вследствиеиспользованиядругихсистем катушекнебудутвключенывгарантию) - после замены системы катушки опробуйте инструмент в течении минуты без нагрузки, чтобы убедится, что он работает правильно ! убедитесьвтом,чтоинстpументвыключен пеpедподключениемегокpозетке ТЕХОБСЛУЖИВАНИЕ/СЕРВИС

• Данный инструмент не подходит для промышленного использования

• Передочисткойи/илитехническим обслуживаниемобязательновынимайтевилку изсетевойрозетки

• Всегда содеpжите инстpумент и его шнуp в чистоте (особенно вентиляционные отвеpстия) - для очистки прибора пользуйтесь влажной тканью (не применяйте растворители или моющие

- после каждого использования очищайте режущее лезвие лески G 2 и ограничитель хода A - регулярно очищайте вентиляционные отверстия J 2 при помощи щетки или сжатого воздуха

• Регулярно проверяйте состояние режущей головки и степень затяжки гаек, болтов и винтов

• Регулярно проверяйте детали на предмет износа или повреждения и отремонтируйте/замените их, если

• Хранение & - хpаните инстpумент впомещении в суxом, запиpаемом, не доступном для детей месте - надежно закрепите подвеску K на стене при помощи 4 винтов (невходятвкомплект поставки), выравняв их по горизонтали

• Если инструмент, несмотря на тщательные методы изготовления и испытания, выйдет из строя, то ремонт следует производить силами авторизованной сервисной мастерской для электроинструментов фирмы SKIL - отпpавьте неpазобpанный инстpумент со свидетельством покупки Вашему дилеpу или в ближайшую станцию обслуживания фиpмы SKIL (адpеса и сxема обслуживания инстpумента пpиведены в вебсайте www.skil.com) УСТРАНЕНИЕНЕИСПРАВНОСТЕЙ

• Ниже приведен перечень неисправностей, их возможных причин и корректирующих действий (если при их помощи не удается исправить проблему, обратитесь к дилеру или в сервисный центр) ! передпоискомнеисправностивыключите инструментиотсоединитевилку ★ Инструмент не работает - повреждение розетки питания -> используйте другую розетку - поврежден удлинительный шнур -> замените удлинительный шнур ★ Инструмент отключается периодически - повреждена внутренняя проводка -> обратитесь к дилеру или в сервисный центр - поврежден выключатель питания -> обратитесь к дилеру или в сервисный центр55 ★ Инструмент сильно вибрирует - очень высокая трава -> срезайте поэтапно ★ Инструмент не режет - леска слишком короткая/оборвана -> вытяните леску вручную ★ Не удается вытянуть леску - катушка пуста -> замените катушку - леска запуталась в катушке-> осмотрите катушку; при потребности перемотайте леску ★ Леска не отрезается на требуемую длину -> снимите крышку с режущего лезвия ★ Леска неоднократно обрывается - леска запуталась в катушке-> осмотрите катушку; при потребности перемотайте леску - неправильное использование газонокосилки -> подрезайте только при помощи режущей кромки; избегайте камней, стен и других твердых предметов; регулярно наматывайте леску ОХРАНАОКРУЖАЮЩЕЙСРЕДЫ

• Невыкидывайтеэлектроинструмент, принадлежностииупаковкувместесбытовым мусором (только для стран ЕС) - во исполнение европейской директивы 2002/96/ ЕС об утилизации отслужившего свой срок электрического и электронного оборудования и в соответствии с действующим законодательством, утилизация электроинструментов производится отдельно от других отходов на предприятиях, соответствующих условиям экологической безопасности - значок 9 напомнит Вам об этом, когда появится необходимость сдать электроинструмент на

ДЕКЛАРАЦИЯОСООТВЕТСТВИИ

• Мы с полной ответственностыо заявляем, что это изделие соответствует следующим стандартам или станда ртизованным документам: EN 60335, EN 61000, EN 55014 в соответсувии с инструкциями 2006/95/EC, 2004/108/EC, 2006/42/EC, 2000/14/EC, 2011/65/EC

• Сертификаты соответствия хранятся по адресу: ООО “Роберт Бош” ул. Акад. Королёва, 13, стр. 5 Россия, 129515, Москва ШУМНОСТИ/ВИБРАЦИИ

• При измерении в соответствии co стандартoм EN 60335 уровень звукового давления для этого инструмента составляет 70 дБ (A) и уровeнь звуковой мощности - 90 дБ (A) (стандартное отклонение: 3 dB), и вибрации - < 2,5 м/с² (по методу для рук; недостоверность K = 1,5 м/с²)

• Гарантированный уровень звуковой мощности LWA, измеренный согласно стандарту 2000/14/EC (EN/ISO 3744), ниже 93 дБ(A) (порядок подт-верждение соответствия согласно приложению VI) Уполномоченный орган: KEMA, Arnhem, NL Идентификационный номер уполномоченного органа: 0344

• Уровень вибрации был измерен в соответствии со стандартизированным испытанием, содержащимся в EN 60335; данная характеристика может использоваться для сравнения одного инструмента с другим, а также для предварительной оценки воздействия вибрации при использовании данного инструмента для указанных целей - при использовании инструмента в других целях или с другими/неисправными вспомогательными приспособлениями уровень воздействия вибрации может значительно повышаться - в периоды, когда инструмент отключен или функционирует без фактического выполнения работы, уровень воздействия вибрации может значительно снижаться ! защищайтесебяотвоздействиявибрации, поддерживаяинструментиего вспомогательныеприспособленияв исправномсостоянии,поддерживаярукив тепле,атакжеправильноогранизовуясвой рабочийпроцесс ДАТАПРОИЗВОДСТВА

• На дату производства на шильдике указывают первыетрицифры серийного номера xxxxxxxxx (как показано на рис. – см. выше)56

• Приведённая ниже таблица поможет определить месяц производства инструмента Год Янв. Февр. Март Апр. Май Июнь

Год Июль Авг. Сент. Окт. Ноябрь Дек.
