BEDIENUNGSANLEITUNG 0735 AA SKIL

ORIGINALBETRIEBSANLEITUNG

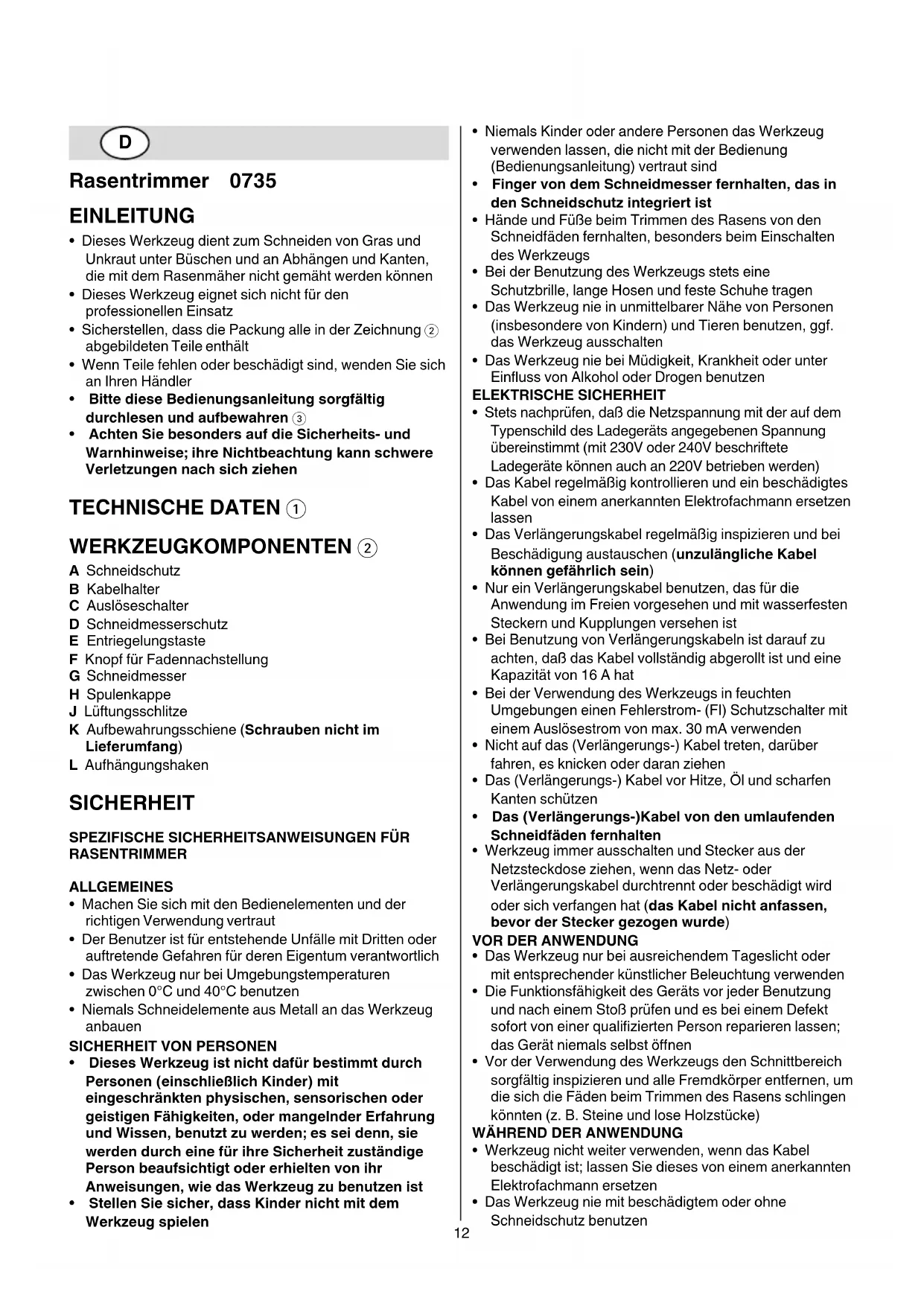

Rasentrimmer 0735 EINLEITUNG

• Dieses Werkzeug dient zum Schneiden von Gras und Unkraut unter Büschen und an Abhängen und Kanten, die mit dem Rasenmäher nicht gemäht werden können

• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz

• Sicherstellen, dass die Packung alle in der Zeichnung 2 abgebildeten Teile enthält

• Wenn Teile fehlen oder beschädigt sind, wenden Sie sich an Ihren Händler

• BittedieseBedienungsanleitungsorgfältig durchlesenundaufbewahren3

• AchtenSiebesondersaufdieSicherheits-und Warnhinweise;ihreNichtbeachtungkannschwere Verletzungennachsichziehen TECHNISCHE DATEN 1 WERKZEUGKOMPONENTEN2 A Schneidschutz B Kabelhalter C Auslöseschalter D Schneidmesserschutz E Entriegelungstaste F Knopf für Fadennachstellung G Schneidmesser H Spulenkappe J Lüftungsschlitze K Aufbewahrungsschiene (Schraubennichtim Lieferumfang) L Aufhängungshaken SICHERHEIT SPEZIFISCHESICHERHEITSANWEISUNGENFÜR RASENTRIMMER ALLGEMEINES

• Machen Sie sich mit den Bedienelementen und der richtigen Verwendung vertraut

• Der Benutzer ist für entstehende Unfälle mit Dritten oder auftretende Gefahren für deren Eigentum verantwortlich

• Das Werkzeug nur bei Umgebungstemperaturen zwischen 0°C und 40°C benutzen

• Niemals Schneidelemente aus Metall an das Werkzeug anbauen SICHERHEITVONPERSONEN

• DiesesWerkzeugistnichtdafürbestimmtdurch Personen(einschließlichKinder)mit eingeschränktenphysischen,sensorischenoder geistigenFähigkeiten,odermangelnderErfahrung undWissen,benutztzuwerden;esseidenn,sie werdendurcheinefürihreSicherheitzuständige Personbeaufsichtigtodererhieltenvonihr Anweisungen,wiedasWerkzeugzubenutzenist

• StellenSiesicher,dassKindernichtmitdem Werkzeugspielen

• Niemals Kinder oder andere Personen das Werkzeug verwenden lassen, die nicht mit der Bedienung (Bedienungsanleitung) vertraut sind

• FingervondemSchneidmesserfernhalten,dasin denSchneidschutzintegriertist

• Hände und Füße beim Trimmen des Rasens von den Schneidfäden fernhalten, besonders beim Einschalten des Werkzeugs

• Bei der Benutzung des Werkzeugs stets eine Schutzbrille, lange Hosen und feste Schuhe tragen

• Das Werkzeug nie in unmittelbarer Nähe von Personen (insbesondere von Kindern) und Tieren benutzen, ggf. das Werkzeug ausschalten

• Das Werkzeug nie bei Müdigkeit, Krankheit oder unter Einuss von Alkohol oder Drogen benutzen ELEKTRISCHE SICHERHEIT

• Stets nachprüfen, daß die Netzspannung mit der auf dem Typenschild des Ladegeräts angegebenen Spannung übereinstimmt (mit 230V oder 240V beschriftete Ladegeräte können auch an 220V betrieben werden)

• Das Kabel regelmäßig kontrollieren und ein beschädigtes Kabel von einem anerkannten Elektrofachmann ersetzen lassen

• Das Verlängerungskabel regelmäßig inspizieren und bei Beschädigung austauschen (unzulänglicheKabel könnengefährlichsein)

• Nur ein Verlängerungskabel benutzen, das für die Anwendung im Freien vorgesehen und mit wasserfesten Steckern und Kupplungen versehen ist

• Bei Benutzung von Verlängerungskabeln ist darauf zu achten, daß das Kabel vollständig abgerollt ist und eine Kapazität von 16 A hat

• Bei der Verwendung des Werkzeugs in feuchten Umgebungen einen Fehlerstrom- (FI) Schutzschalter mit einem Auslösestrom von max. 30 mA verwenden

• Nicht auf das (Verlängerungs-) Kabel treten, darüber fahren, es knicken oder daran ziehen

• Das (Verlängerungs-) Kabel vor Hitze, Öl und scharfen Kanten schützen

• Das(Verlängerungs-)Kabelvondenumlaufenden Schneidfädenfernhalten

• Werkzeug immer ausschalten und Stecker aus der Netzsteckdose ziehen, wenn das Netz- oder Verlängerungskabel durchtrennt oder beschädigt wird oder sich verfangen hat (dasKabelnichtanfassen, bevorderSteckergezogenwurde)

• Das Werkzeug nur bei ausreichendem Tageslicht oder mit entsprechender künstlicher Beleuchtung verwenden

• Die Funktionsfähigkeit des Geräts vor jeder Benutzung und nach einem Stoß prüfen und es bei einem Defekt sofort von einer qualizierten Person reparieren lassen; das Gerät niemals selbst önen

• Vor der Verwendung des Werkzeugs den Schnittbereich sorgfältig inspizieren und alle Fremdkörper entfernen, um die sich die Fäden beim Trimmen des Rasens schlingen könnten (z. B. Steine und lose Holzstücke)

WÄHREND DER ANWENDUNG

• Werkzeug nicht weiter verwenden, wenn das Kabel beschädigt ist; lassen Sie dieses von einem anerkannten Elektrofachmann ersetzen

• Das Werkzeug nie mit beschädigtem oder ohne Schneidschutz benutzen13

• NachdemAusschaltendesWerkzeugsdrehensich dieSchneidfädennocheinigeSekundenweiter

• Kein Gras schneiden, dass nicht auf dem Boden wächst (z. B. auf Mauern oder Steinen)

• Straßen oder Kieswege nicht mit laufendem Werkzeug überqueren

• Lassen Sie sich nicht ablenken und konzentrieren Sie sich stets auf das, was Sie tun

• Stets den Stecker aus der Netzsteckdose ziehen - wenn das Werkzeug unbeaufsichtigt ist - vor dem Entfernen von festsitzendem Material - vor dem Inspizieren und Reinigen des Werkzeugs oder vor Arbeiten an dem Werkzeug - nach dem Anschlagen an einen Gegenstand - wenn das Werkzeug beginnt ungewöhnlich zu vibrieren

• Immer darauf achten, dass die Lüftungsschlitze frei von Schmutz sind

• DasWerkzeugimmerausschaltenunddenStecker ausderNetzsteckdoseziehen,bevorSie Einstellungenvornehmen,dieSpulewechseln,das WerkzeugreinigenoderdasWerkzeug unbeaufsichtigtlassen

• Das Werkzeug drinnen an trockener und abgesperrter Stelle, für Kinder unzugänglich, lagern ERKLÄRUNGDERSYMBOLEAUFDEMWERKZEUG 3Warnung! Lesen Sie die Bedienungsanleitung 4 Das Werkzeug niemals dem Regen aussetzen 5 Schutzbrille tragen 6 AufdasRisikovonVerletzungendurchfliegende Schmutzpartikelnachten (Sicherheitsabstand zu Umstehenden halten) 7 Sofort den Stecker abziehen, wenn das (Verlängerungs-) Kabel bei der Arbeit beschädigt oder durchschnitten wird 8 Doppelte Isolierung (kein Erdleiter erforderlich) BEDIENUNG

• Schneidschutz0 - den Schneidschutz A wie abgebildet mit der mitgelieferten Rundkopfschraube montieren ! dasWerkzeugniemalsohnedenSchneidschutz Abenutzen

• Kabelhalter ! - Schlaufe des Verlängerungskabels gemäß Abbildung in den Kabelhalter B haken - festziehen, um das Verlängerungskabel sicher zu befestigen

• Ein-/Aus-Schalten @ - das Werkzeug durch Drücken von Auslöseschalter C einschalten - das Werkzeug durch Lösen von Auslöseschalter C abschalten ! nachdemAusschaltendesWerkzeugsbewegen sichdieSchneidfädennocheinigeSekunden - warten Sie, bis sich die Schneidfäden nicht mehr drehen, bevor Sie das Werkzeug wieder einschalten ! dasWerkzeugnichtschnellhintereinander ein-undausschalten

• Rasen trimmen ! vorderBenutzungdesWerkzeugsunbedingtdie roteAbdeckungD2vomSchneidmesserabnehmen ! sicherstellen,dassderSchnittbereichfreivon Steinen,Abfällenundanderenstörenden Gegenständenist ! denRasenersttrimmen,wenndasWerkzeugmit vollerGeschwindigkeitläuft - den Schnitt in der Nähe des Netzsteckdose beginnen und sich dann bei der Arbeit davon weg bewegen - langes Gras schichtweise schneiden (stets von oben beginnen) - nur mit der Spitze des Schneidfadens schneiden - kein feuchtes oder nasses Gras schneiden - darauf achten, dass die Spule nicht von Gras verstopft wird (keine schweren Schnitte vornehmen) - das Werkzeug nicht überlasten - sorgfältig um Bäume und Büsche herum schneiden, damit sie nicht in Kontakt mit den Schneidfäden kommen - das Werkzeug von festen Gegenständen fernhalten, um die Schneidfäden vor übermäßigem Verschleiß zu schützen - beachten Sie die Rückschlagkräfte, die auftreten, wenn feste Gegenstände berührt werden

• Halten und Führen des Werkzeuges # - um langes Gras langsam zu schneiden, schwingen Sie das Werkzeug von rechts nach links und andersherum - um kürzeres Gras zu schneiden, neigen Sie das Werkzeug wie abgebildet - um Kanten zu schneiden, den Schneidkopf wie abgebildet 180° drehen - das Werkzeug immer fest mit beiden Händen halten um es stets unter Kontrolle zu haben - auf eine sichere Arbeitsposition achten - das Werkzeug immer von Ihrem Körper entfernt halten

• Fadennachstellung $ - mit dem Knopf F leicht auf den Boden (am besten auf einen festen Untergrund) klopfen, während der Motor läuft - es werden zwei Schneidfäden freigegeben und vom Schneidmesser G auf die richtige Länge zugeschnitten ! vorderBenutzungdesWerkzeugsunbedingtdie roteAbdeckungD2vomSchneidmesser abnehmen ! VorsichtvorVerletzungendurchdas SchneidmesserG - nach der Fadennachstellung das Werkzeug vor dem Einschalten immer erst in die normale Betriebsposition bringen - stellen Sie die Fäden regelmäßig nach, um den vollen Schnittdurchmesser zu behalten - wenn der Motor läuft und kein Gras geschnitten wird, sind die Schneidfäden abgenutzt oder kaputt; Wickeln Sie die Spule wieder auf oder tauschen Sie sie aus

• Spulenaufwicklung % Wenn die Schneidfäden nicht aus der Spulenkappe H hervortreten ! dasWerkzeugausschaltenunddenNetzstecker ziehen - entfernen Sie das Spulensystem vom Werkzeug und nehmen Sie die Spule aus der Spulenkappe H - wickeln Sie die beiden Schneidfäden fest, gleichmäßig, schichtweise in Pfeilrichtung auf - legen Sie die beiden Fäden in die Spulenschlitze X und vergewissern Sie sich, dass sie sicher sitzen (lassen Sie genug Fadenlänge)14 - führen Sie beide Fäden durch die Spulenlöcher Y, bevor Sie die aufgewickelte Spule in die Spulenkappe H einsetzen ! vergewissernSiesich,dassdieSpulesicher sitzt,ziehenSiedannbeideFädenfestausden X-Schlitzen - Spulensystem an das Werkzeug montieren (dieSpule imUhrzeigersinndrehen,bissiehörbareinrastet)

• Austausch des Spulensystems ^ ! dasWerkzeugausschaltenunddenNetzstecker ziehen - einfach altes/neues Spulensystem wie abgebildet entnehmen/montieren - nur das SKIL-Spulensystem 2610Z01354 für dieses Werkzeug verwenden (Schädenaufgrundder BenutzungandererSpulensystemesindvonder Garantieausgenommen) - nach dem Austausch des Spulensystems das Werkzeug testweise mindestens eine Minute im Leerlauf laufen lassen, um sicherzustellen, dass das Werkzeug richtig funktioniert ! beimAnschließensicherstellen,daßdas Werkzeugausgeschaltetist WARTUNG / SERVICE

• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz

• VorReinigungs-undWartungsarbeiten grundsätzlichdenNetzsteckerziehen

• Halten Sie Werkzeug und Kabel immer sauber (insbesondere die Lüftungsschlitze) - Werkzeug mit einem feuchten Tuch reinigen (keine Reinigungs- oder Lösungsmittel verwenden) - das Schneidmesser G 2 und den Schneidschutz A nach jeder Benutzung reinigen - reinigen Sie die Lüftungsschlitze J 2 regelmäßig mit einer Bürste oder Druckluft

• Regelmäßig den Zustand des Schneidkopfes und den Sitz der Schrauben, Muttern und Bolzen prüfen

• Regelmäßig auf verschlissene oder beschädigte Komponenten prüfen und diese bei Bedarf reparieren bzw. austauschen

• Aufbewahrung & - das Werkzeug drinnen an trockener und abgesperrter Stelle, für Kinder unzugänglich, lagern - Aufbewahrungsschiene K sicher mit 4 Schrauben (nichtmitgeliefert) horizontal an der Wand befestigen

• Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für SKIL-Elektrowerkzeuge ausführen zu lassen - das Werkzeug unzerlegt, zusammen mit dem Kaufbeleg, an den Lieferer oder die nächste SKIL-Vertragswerkstätte senden (die Anschriften so wie die Ersatzteilzeichnung des Werkzeuges nden Sie unter www.skil.com) STÖRUNGSBESEITIGUNG

• Die folgende Liste enthält Symptome für Probleme, mögliche Ursachen und Lösungsmaßnahmen (wenn das Problem darin nicht beschrieben wird oder so nicht behoben werden kann, wenden Sie sich bitte an Ihren Händler oder Ihren Kundendienst) ! vorderUntersuchungdesProblemsdas WerkzeugausschaltenunddenSteckerausder Steckdoseziehen ★ Werkzeug funktioniert nicht - Netzsteckdose defekt -> Andere Steckdose verwenden - Verlängerungskabel beschädigt -> Verlängerungskabel austauschen ★ Werkzeug hat Aussetzer - Innenverdrahtung defekt -> Händler/Kundendienst kontaktieren - Ein-/Aus-Schalter defekt -> Händler/Kundendienst kontaktieren ★ Werkzeug vibriert ungewöhnlich - Gras ist zu hoch -> Schrittweise schneiden ★ Werkzeug schneidet nicht - Faden zu kurz/kaputt -> Faden manuell nachstellen ★ Faden lässt sich nicht nachstellen - Spule leer -> Spule austauschen - Faden in Spule verheddert -> Spule inspizieren, bei Bedarf neu aufwickeln ★ Faden ist nicht auf die richtige Länge zugeschnitten -> Abdeckung von Schneidmesser entfernen ★ Faden bricht ständig - Faden in Spule verheddert -> Spule inspizieren, bei Bedarf neu aufwickeln - Trimmer falsch benutzt -> Nur mit der Spitze des Fadens trimmen; Steine, Mauern und andere harte Gegenstände meiden; Faden regelmäßig nachstellen UMWELT

• Elektrowerkzeuge,ZubehörundVerpackungen nichtindenHausmüllwerfen (nur für EU-Länder) - gemäss Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführt werden - hieran soll Sie Symbol 9 erinnern

-KONFORMITÄTSERKLÄRUNG

• Wir erklären in alleiniger Verantwortung, daß dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60335, EN 61000, EN 55014 gemäß den Bestimmungen der Richtlinien 2006/95/EG, 2004/108/EG, 2006/42/EG, 2000/14/EG, 2011/65/EU

• Gemessen gemäß EN 60335 beträgt der Schalldruckpegel dieses Gerätes 70 dB(A) und der Schalleistungspegel 90 dB(A) (Standardabweichung: 3 dB), und die Vibration < 2,5 m/s² (Hand-Arm Methode; Unsicherheit K = 1,5 m/s²)

• Bei einer Messung gemäß 2000/14/EG (EN/ISO 3744) liegt der garantierte Schallleistungspegel LwA unter 93 dB(A) (Konformitätsbewertung gemäß Anhang VI) Benannte Stelle: KEMA, Arnhem, NL Kennnummer der benannten Stelle: 0344

• Die Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60335 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläuge Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke - die Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder schlecht gewartetem Zubehör kann die Expositionsstufe erheblich erhöhen - Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es läuft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringern ! schützenSiesichvordenAuswirkungender VibrationdurchWartungdesWerkzeugsunddes Zubehörs,haltenSieIhreHändewarmund organisierenSieIhrenArbeitsablauf
