РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 0240 AA SKIL

ПОДЛИННИК РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ

ОРИГИНАЛНО РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ

ИЗВОРНО УПАТСТВО ЗА РАБОТА

Заявление о соответствии ЕС Аккумуляторный триммер с леской Товарный номер Мы заявляем под нашу единоличную ответственность, что названные продукты соответствуют всем действующим предписаниям нижеуказанных директив и распоряжений, а также нижеуказанных норм.

2000/14/EС: Измеренный уровень звуковой мощности (1) дБ(A), погрешность K = (2) дБ, гарантированный уровень звуковой мощности (3) дБ(A); процедура оценки соответствия согласно приложения VI Категория продукта: 33 Уполномоченный орган: DEKRA Certifcation BV (0344), Meander 1051, 6825 MJ Arnhem, NL Техническая документация хранится у:*5 0230/0240

В случае возникновения перебоя в работе электроинструмента вследствие полного или частичного прекращения энергоснабжения или повреждения цепи управления энергоснабжением установите выключатель в положение Выкл., убедившись, что он не заблокирован (при его наличии) и отключите сетевую вилку от розетки или отсоедините съёмный аккумулятор (этим предотвращается неконтролируемый повторный запуск) BBEДЕНИЕ

• Данный инструмент предназначен для срезания травы и сорняков под кустами, а также на склонах и по краях, куда не достает обычная газонокосилка

• Данный инструмент не подходит для промышленного использования

• Проверьте наличие в упаковке всех частей, показанных на рисунке

• В случае отсутствия или повреждения деталей обращайтесь в магазин, где был приобретен

• Перед использованием прибора внимательно ознакомьтесь с данной инструкцией и сохраните ее для последующего использования

• Обpатите особое внимание на инстpукции по безопасности и пpедупpеждения; наpушение этиx инстpукций и пpедупpеждений может пpивести к сеpьёзным повpеждениям ТЕХНИЧЕСКИЕ ДАННЫЕ

СТРАНА ИЗГОТОВЛЕНИЯ Сделано в Китае ДЕТАЛИ ИНСТРУМЕНТА

A Ограничитель хода B Направляющая рукоятка C Ручка регулировки рукоятки D Фиксаторная втулка E Телескопическая штанга F Курковый переключатель G Защитный выключатель H Поворотная кнопка J Крышка катушки K Катушка L Отверстие для катушки M Ограждение для цветов N Режущее лезвие лески P Кнопка обрезки краев Q Направляющая для хранения R Адаптер для хранения S Колесо для обрезки краев T Кнопка подачи лески V Держатель катушки W Вентиляционные отверстия X Главная рукоятка Z Прорези для лески AA Индикатор уровня заряда ! należy chronić się przed skutkami wibracji przez konserwację narzędzia i jego akcesoriów, zakładanie rękawic i właściwą organizację pracy

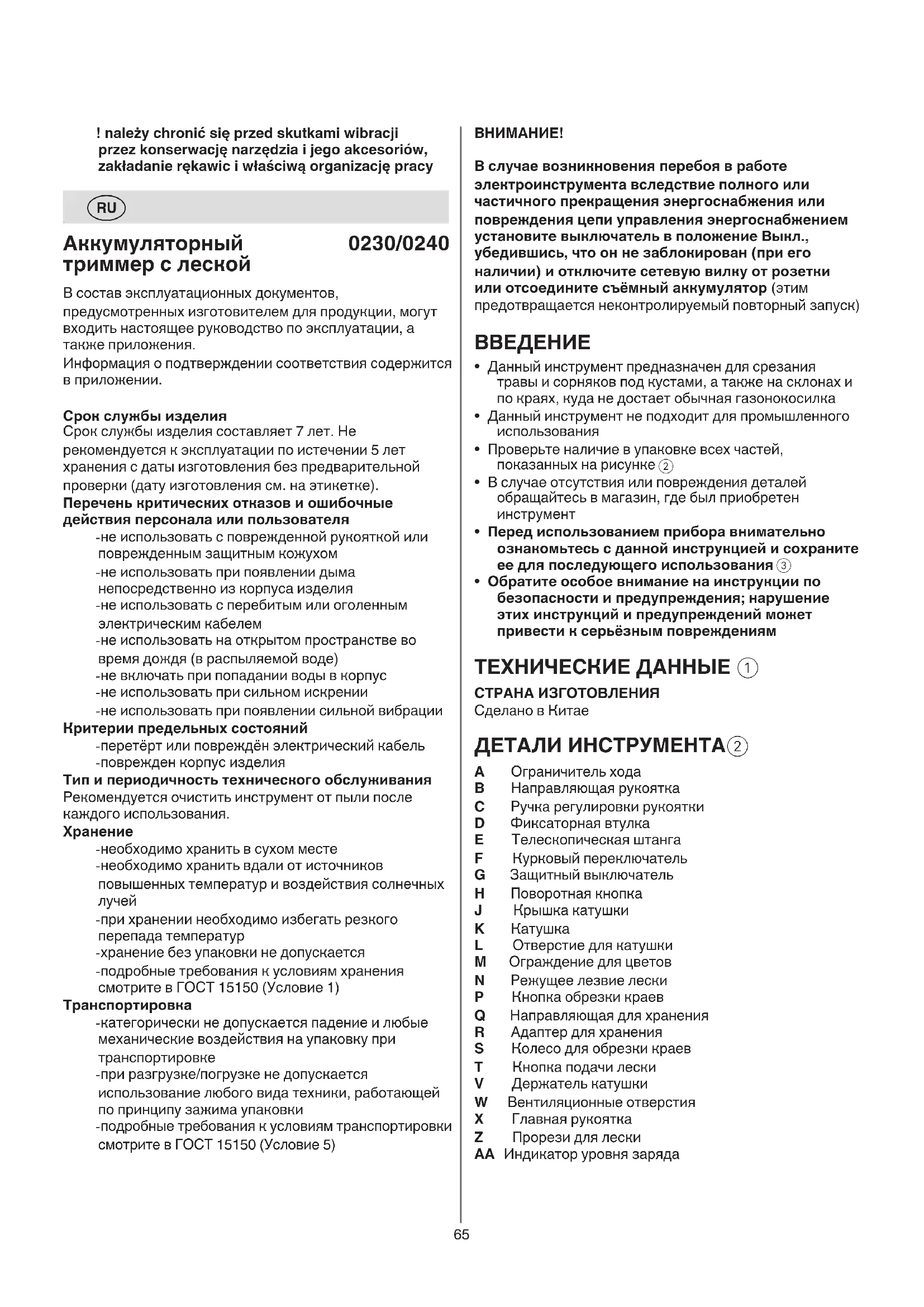

Аккумуляторный триммер с леской 0230/0240 В состав эксплуатационных документов, предусмотренных изготовителем для продукции, могут входить настоящее руководство по эксплуатации, а также приложения. Информация о подтверждении соответствия содержится в приложении. Срок службы изделия Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. на этикетке). Перечень критических отказов и ошибочные действия персонала или пользователя - не использовать с поврежденной рукояткой или поврежденным защитным кожухом - не использовать при появлении дыма непосредственно из корпуса изделия - не использовать с перебитым или оголенным электрическим кабелем - не использовать на открытом пространстве во время дождя (в распыляемой воде) - не включать при попадании воды в корпус - не использовать при сильном искрении - не использовать при появлении сильной вибрации Критерии предельных состояний - перетёрт или повреждён электрический кабель - поврежден корпус изделия Тип и периодичность технического обслуживания Рекомендуется очистить инструмент от пыли после каждого использования.

- необходимо хранить в сухом месте - необходимо хранить вдали от источников повышенных температур и воздействия солнечных

- при хранении необходимо избегать резкого перепада температур - хранение без упаковки не допускается - подробные требования к условиям хранения смотрите в ГОСТ 15150 (Условие 1) Транспортировка - категорически не допускается падение и любые механические воздействия на упаковку при транспортировке - при разгрузке/погрузке не допускается использование любого вида техники, работающей по принципу зажима упаковки - подробные требования к условиям транспортировки смотрите в ГОСТ 15150 (Условие 5)66 ПЕРЕД ИСПОЛЬЗОВАНИЕМ

• Использовать инструмент следует только при достаточном естественном или соответствующем искусственном освещении

• Ни в коем случае не используйте инструмент, если не установлен или поврежден ограничитель хода

• Пpовеpяйте pаботоспособность инстpумента пеpед каждым использованием или после удара; в случае обнаpужения неисправности, незамедлительно сдайте его в ремонт квалифицированным специалистам (ни в коем случае не вскрывайте инструмент самостоятельно)

• Перед подрезанием тщательно осмотрите газон и уберите любые посторонние предметы, в которых может застрять инструмент (как, например, камни, отломавшиеся сучки и т.п.) ВО ВРЕМЯ ИСПОЛЬЗОВАНИЯ

• Воздерживайтесь от работы с инструментом при плохих погодных условиях, особенно при наличии риска грозовых разрядов

• Не используйте инструмент на мокрых газонах

• Соблюдайте равновесие, займите устойчивое положение; не пеpенапpягайтесь

• Работая с инструментом, перемещайтесь размеренным нешироким шагом (не бегите)

• Режущая леска продолжает вращаться некоторое время после отключения инструмента

• Не срезайте траву, которая произрастает не на земле (например, на стенах или на скалах)

• Не переходите дорогу или гравийную дорожку с работающим инструментом в руках

• Не отвлекайтесь и всегда следите за своей работой

• Обязательно выключите инструмент и вытащите аккумулятор - если оставляете инструмент без присмотра - перед тем, как убирать застрявшие предметы - перед тем, как осматривать, очищать инструмент или проводить с ним другие операции - в случае попадания на посторонний предмет - если инструмент начинает очень сильно вибрировать

• Не допускайте попадания осколков в вентиляционные отверстия ПОСЛЕ ИСПОЛЬЗОВАНИЯ

• Хpаните инстpумент в помещении в суxом, запиpаемом, не доступном для детей месте - храните аккумулятор отдельно от инструмента АККУМУЛЯТОРЫ

• Прилагаемый аккумулятор частично заряжен (чтобы воспользоваться полной емкостью аккумулятора, полностью зарядите аккумулятор в зарядном устройстве перед первым использованием электроинструмента)

• При эксплуатации инстpумента следует пользоваться только следующими аккумуляторами и зарядными устройствами - Аккумулятор SKIL: BR1*31**** - Зарядное устройство SKIL: CR1*31****

• Запрещается пользоваться поврежденным аккумулятором; его необходимо заменить

• Запрещается разбирать аккумулятор

• Не оставляйте инструмент / аккумулятор под дождем

• Допустимая температура окружающей среды (инструмент/зарядное устройство/аккумулятор): - при зарядке 4...40°C - при эксплуатации –20...+50°C - при хранении –20...+50°C БЕЗОПАСНОСТЬ

• Пользоваться этим инструментом детям в возрасте до 8 лет и лицам с ограниченными физическими, сенсорными или умственными способностями или с недостаточным опытом и знаниями разрешается только под присмотром ответственного за их безопасность лица или если они прошли инструктаж на предмет надежного использования этого инструмента и понимают, какие опасности исходят от него (иначе существует опасность неправильного использования и получения

• Смотрите за детьми (дети не должны играть с инструментом)

• Производить очистку и техническое обслуживание зарядного устройства детям разрешается только под

• Ознакомьтесь со средствами управления и порядком работы с инструментом

• За несчастные случаи с людьми или повреждение их имущества, а также угрозу для них отвечает пользователь

• Используйте только рекомендованные компанией SKIL детали и комплектующие

• Ни в коем случае не устанавливайте на данный инструмент металлические режущие элементы ЛИЧНАЯ БЕЗОПАСНОСТЬ

• Держите руки и ноги на безопасном расстоянии от режущей лески во время работы с инструментом, особенно во время его переключения

• Во время работы с инструментом используйте защитные очки, одевайте длинные штаны, рубашку на длинный рукав и прочную обувь

• Категорически запрещено использовать инструмент в непосредственной близости от людей (особенно детей) и животных

• Не работайте с инструментом, если устали, плохо себя чувствуете или принимали алкоголь и лекарственные средства67 кнопки AA

c начинают мигать уровни 2 индикатора уровня заряда батареи; дождитесь, пока температура аккумулятора вернется в допустимый диапазон рабочих температур - аккумулятор почти разряжен (для защиты от глубокого разряда) --> низкий уровень заряда батареи или мигающий низкий уровень заряда

b отображается индикатором уровня заряда батареи при нажатии кнопки AA; зарядите аккумулятор ! в случае автоматического выключения инструмента не пытайтесь включить его снова, поскольку при этом может быть повреждена

• Установка положения направляющей рукоятки

- освободите ручку регулировки направляющей рукоятки C - отрегулируйте положение направляющей рукоятки - закрепите ручку регулировки направляющей рукоятки C

• Настройка длины трубки

• Установка основного положения рукоятки

1. вниз для подрезки

2. вбок для обрезания краев

• Настройка функции поворота

- установите угол трубки соответствующим образом

1. хранение в свободно стоящем положении

2. обрезка в узких местах

4. обрезка под низкими предметами

5. функция обрезки краев

• Использование ограждения для цветов

Используйте ограждение для цветов для защиты любимых растений от непреднамеренной обрезки - сложите ограждение для цветов M вниз Отсоедините ограждение для цветов в случае использования функции обрезки краев или подрезки рядом с твердыми препятствиями - сложите ограждение для цветов M вверх

• Настройка инструмента для обрезки - установите длину трубки D

- установите ориентацию основной рукоятки в положение обрезки

- используйте поворотное положение 2, 3 или 4

- используйте ограждение для цветов M

• Настройка инструмента для обрезки краев - установите длину трубки D

- установите ориентацию основной рукоятки в положение обрезки краев

- используйте поворотное положение 5

- отсоедините ограждение для цветов M

- для обрезки краев удерживайте инструмент с помощью выравнивающего колеса S

• Подрезание ! уберите с газона камни, обломки и другие посторонние предметы ! начинайте подрезать только тогда, когда инструмент наберет полную скорость - срезайте высокую траву слоями (всегда начинайте

- подрезайте только при помощи режущей кромки

- не срезайте влажную или мокрую траву ПОЯСНЕНИЯ К УСЛОВНЫМ ОБОЗНАЧЕНИЯМ НА ИНСТРУМЕНТЕ/АККУМУЛЯТОРНОЙ БАТАРЕЕ

Перед использованием ознакомьтесь с руководством по эксплуатации

При попадании в огонь батареи взрываются, поэтому ни в коем случае не сжигайте батареи

В зоне хранения инструмента, зарядного устройства и аккумулятора температура не должна подниматься выше 50°С

Остерегайтесь отлетающих осколков (окружающие должны находится на безопасном расстоянии от места уборки)

Одевайте защитные очки и сpедства защиты волос

Исключите возможность попадания на инструмент

Не выкидывайте электроинструмент и батареи вместе с бытовым мусором ИСПОЛЬЗОВАНИЕ

• Указания по сборке - закрепите ограничитель хода A, как показано на рисунке, с помощью 2 винтов

! никогда не используйте инструмент без ограничителя хода A - используйте ограждение для цветов M

- установите направляющую рукоятку B, как показано на рисунке

• Зарядка аккумулятора ! ознакомьтесь с прилагаемыми к зарядному устройству правилами техники безопасности

• Извлечение / установка аккумулятора

- включите инструмент, для чего сначала нажмите большим кнопку G (= защитный выключатель без фиксатора), а затем передвиньте переключатель F - выключите инструмент отпустив курковый выключатель F ! после выключения инструмента режущая леска продолжает двигаться в течении нескольких секунд - перед тем, как снова включать инструмент, подождите, пока остановится режущая леска ! не включайте и не выключайте инструмент

• Индикатор уровня заряда

- чтобы узнать текущий уровень заряда аккумулятора

a, нажмите на кнопку индикатора уровня заряда AA ! если после нажатия кнопки AA

b начинает мигать самый низкий уровень индикатора батареи, значит аккумулятор разряжен ! если после нажатия кнопки AA

c начинают мигать уровни 2 индикатора батареи, значит температура аккумулятора находится за пределами допустимого диапазона рабочих

• Защита аккумулятора Инструмент внезапно выключается или не может быть включен, когда - нагрузка слишком высока --> уменьшите нагрузку и выполните перезапуск - температура аккумулятора выходит за пределы допустимого диапазона рабочих температур от -20 до +50 °C --> при нажатии68 вследствие использования других катушек гарантией не покрываются) - после замены катушку опробуйте инструмент в течении минуты без нагрузки, чтобы убедится, что он работает правильно ! перед установкой аккумулятора убедитесь в том, что инструмент выключен ТЕХОБСЛУЖИВАНИЕ / СЕРВИС

• Данный инструмент не подходит для промышленного использования

• Обязательно выключите инструмент, вытащите аккумулятор и убедитесь в полной остановке движущихся деталей

• Инстpумент следует содержать в чистоте (особенно вентиляционные отвеpстия W

- для очистки прибора пользуйтесь влажной тканью (не применяйте растворители или моющие

- после каждого использования очищайте режущее лезвие лески N

и ограничитель хода A

- регулярно очищайте вентиляционные отверстия W

при помощи щетки или сжатого воздуха

• Регулярно проверяйте состояние режущей головки и степень затяжки гаек, болтов и винтов

• Регулярно проверяйте детали на предмет износа или повреждения и отремонтируйте/замените их, если

- надежно закрепите подвеску Q на стене при помощи 2 винтов (не входят в комплект поставки), выравняв их по горизонтали - прикрепите адаптер для хранения R и сдвиньте его к монтажному основанию направляющей для хранения Q - повесьте инструмент с отверстием для хранения в ручке на кончик адаптера для хранения Способ хранения 2

- используйте поворотное положение 1, чтобы инструмент свободно стоял на земле

• Если инструмент, несмотря на тщательные методы изготовления и испытания, выйдет из строя, то ремонт следует производить силами авторизованной сервисной мастерской для электроинструментов фирмы SKIL - отпpавьте неpазобpанный инстpумент со свидетельством покупки Вашему дилеpу или в ближайшую станцию обслуживания фиpмы SKIL (адpеса и сxема обслуживания инстpумента пpиведены в вебсайте www.skil.com)

• Примите к сведению, что повреждения вследствие перегрузки или ненадлежащего обращения с продуктом не будут включены в гарантию (условия гарантии SKIL см. на сайте www.skil.com или узнайте у дилера в Вашем регионе) УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

• Ниже приведен перечень неисправностей, их возможных причин и корректирующих действий (если при их помощи не удается исправить проблему, обратитесь к дилеру или в сервисный центр) ! в случае любой электрической или механической неисправности немедленно выключите инструмент и выньте аккумулятор - следите, чтобы срезанная трава не забывала катушку (не срезайте много за раз) - не перегружайте инструмент - будьте осторожны при подрезании вокруг деревьев или кустов, чтобы к ним не прикасалась режущая

- во избежание чрезмерного износа режущей лески не допускайте ее контакта с твердыми предметами - помните об отдаче в случае прикосновения к твердым предметам

• Удерживание и направление инструмента

- срезая высокую траву, слегка наклоняйте инструмент вправо-влево и в другом направлении - для подрезания более короткой травы наклоните инструмент, как показано на рисунке - деpжите инстpумент надёжно двумя pуками, чтобы иметь постоянный и полный контpоль - при работе займите устойчивое положение - всегда держите инструмент от себя - для обрезки краев поставьте инструмент на выравнивающее колесо S

• Подрезание при помощи лесок Леска автоматически подается при включении или выключении инструмента - режущая леска будет отпущена и будет резать при помощи режущего лезвия на требуемую длину N ! будьте внимательны, чтобы не травмироваться от режущего лезвия лески N

• Подача лески вручную

- выключите инструмент и вытащите аккумулятор - потяните леску и продолжайте тянуть, затем нажмите и отпустите кнопку подачи лески T - после отрезания при помощи лески переключите инструмент в обычный режим работы перед тем, как включать его - регулярно наматывайте леску, чтобы обеспечить полный режущий цикл - при холостом ходе двигателя режущая леска изнашивается или ломается; перемотайте катушку или замените систему катушки

• Перематывание катушки

В случае, если режущая леска не выходит из отверстия катушки L ! обязательно выключите инструмент и вытащите аккумулятор - снимите крышку катушки J и вытащите катушку K из держателя катушки V - плотно перемотайте режущую леску равномерно по слоям в направлении стрелки - вставьте режущую леску в прорезь Z катушки и закрепите ее (оставьте леску достаточной длины) - перед размещением перемотанной катушки в держателе катушки V пропустите режущую леску через отверстие в катушке L ! убедитесь, что катушка надежно установлена, затем вытяните режущую леску из прорези Z - установите крышку катушки J

! обязательно выключите инструмент и вытащите аккумулятор - снимите старую катушку и установите новую катушку, как показано на рисунке - используйте для данного инструмента только катушку SKIL 2610S00818 (повреждения69 (недостоверность K = 2,5 dB) и уровeнь звуковой мощности - 88,6 дБ (A) (недостоверность K = 2,0 dB), и вибрации - 3,9 м/с² (векторная сумма трех направлений; недостоверность K = 1,5 м/с²)

• Уровень вибрации был измерен в соответствии со стандартизированным испытанием, содержащимся в EN 60335; данная характеристика может использоваться для сравнения одного инструмента с другим, а также для предварительной оценки воздействия вибрации при использовании данного инструмента для указанных целей - при использовании инструмента в других целях или с другими/неисправными вспомогательными приспособлениями уровень воздействия вибрации может значительно повышаться - в периоды, когда инструмент отключен или функционирует без фактического выполнения работы, уровень воздействия вибрации может значительно снижаться ! защищайте себя от воздействия вибрации, поддерживая инструмент и его вспомогательные приспособления в исправном состоянии, поддерживая руки в тепле, а также правильно огранизовуя свой рабочий процесс

Инструмент не работает - разряжен аккумулятор -> зарядите аккумулятор - горячий аккумулятор -> дайте аккумулятору остыть - внутренняя ошибка -> обратитесь к дилеру или в сервисный центр

Инструмент отключается периодически - повреждена внутренняя проводка -> обратитесь к дилеру или в сервисный центр - поврежден выключатель питания -> обратитесь к дилеру или в сервисный центр

Инструмент сильно вибрирует - очень высокая трава -> срезайте поэтапно

Инструмент не режет - леска слишком короткая/оборвана -> вытяните леску вручную

Не удается вытянуть леску - катушка пуста -> замените катушку - леска запуталась в катушке-> осмотрите катушку; при потребности перемотайте леску

Леска не отрезается на требуемую длину -> снимите крышку с режущего лезвия

Леска неоднократно обрывается - леска запуталась в катушке-> осмотрите катушку; при потребности перемотайте леску - неправильное использование газонокосилки -> подрезайте только при помощи режущей кромки; избегайте камней, стен и других твердых предметов; регулярно наматывайте леску ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

• Не выкидывайте электроинструмент, батареи, принадлежности и упаковку вместе с бытовым мусором (только для стран ЕС) - во исполнение европейской директивы 2012/19/ ЕС об утилизации отслужившего свой срок электрического и электронного оборудования и в соответствии с действующим законодательством, утилизация электроинструментов производится отдельно от других отходов на предприятиях, соответствующих условиям экологической безопасности

напомнит Вам об этом, когда появится необходимость сдать электроинструмент на

! перед тем как выбросить аккумуляторы или направить их на утилизацию, изолируйте клеммы аккумуляторов прочной изоляционной лентой для исключения короткого замыкания ШУМ / ВИБРАЦИЯ

• 0230 При измерении в соответствии co стандартoм EN 60335 уровень звукового давления для этого инструмента составляет 72,1 дБ (A) (недостоверность K = 2,5 dB) и уровeнь звуковой мощности - 85,6 дБ (A) (недостоверность K = 1,1 dB), и вибрации - 2,7 м/с² (векторная сумма трех направлений; недостоверность K = 1,5 м/с²)
