NAUDOJIMO INSTRUKCIJA 0240 AA SKIL

ES atitikties deklaracija Akumuliatorinė styginė žoliapjovė Gaminio numeris Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus žemiau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus.

2000/14/EG: Išmatuotas garso galios lygis (1) dB(A), paklaida K = (2) dB, garantuotas garso galios lygis (3) dB(A); atitikties vertinimas atliktas pagal priedą VI Produkto kategorija: 33Notifikuota įstaiga: DEKRA Certifcation BV (0344), Meander 1051, 6825 MJ Arnhem, NLTechninė dokumentacija saugoma:*

Akumuliatorinė styginė žoliapjovė 0230/0240 ĮVADAS

• Šis prietaisas skirtas žolei ir piktžolėms pjauti po krūmais, ant šlaitų ir pakraščių, kur nepasiekia vejapjovė

• Šis įrankis neskirtas profesionaliam naudojimui

• Tikrinkite, ar pakuotėje yra visos dalys, vaizduojamos

• Jei trūksta dalių arba jos yra pažeistos, susisiekite su savo pardavėju

• Atidžiai perskaitykite šį vartotojo vadovą ir išsaugokite jį ateičiai

• Ypatingą dėmesį atkreipkite į saugos instrukciją nuorodas bei įspėjamuosius užrašus; jei nepaisysite šių nuorodų, gali kilti sunkių sužeidimų pavojus TECHNINIAI DUOMENYS

A Apsauga B Kreipiamoji rankena C Rankenos reguliavimo rankenėlė D Užraktinis žiedas E Teleskopinis vamzdis F Gaiduko jungiklis G Apsauginis jungiklis H Pokrypio kampo reguliavimo mygtukas J Ritės gaubtas K Ritė L Ritės anga M Gėlių apsauginis gaubtas N Valą pjaunanti geležtė P Pakraščių pjovimo mygtukas Q Laikymo bėgelis R Laikymo adapteris S Pakraščių pjovimo ratukas T Stygos padavimo mygtukas V Ritės laikiklis W Ventiliacinės angos

• Nenaudokite įrenginio esant prastoms oro sąlygoms, ypač esant užsidegimo pavojui

• Prietaiso nenaudokite ant šlapios vejos

• Nuolat išlaikykite pusiausvyrą; venkite nenormalių kūno padėčių

• Dirbdami prietaisu tik vaikščiokite (nebėkite)

• Išjungus prietaisą, styga dar kurį laiką sukasi

• Nepjaukite žolės, jei ji auga ne žemėje (pavyzdžiui, ant sienų ar akmenų)

• Veikiančiu įrankiu nekirskite kelių ar žvyruotų takelių

• Nesiblaškykite ir visada sutelkite dėmesį į atliekamą darbą

• Visuomet išjunkite prietaisą ir išimkite akumuliatorių - prieš palikdami prietaisą be priežiūros - prieš valydami įstrigusias medžiagas - prieš prietaisą tikrindami, valydami ar tvarkydami - atsitrenkę į pašalinį daiktą - prietaisui pradėjus neįprastai vibruoti

• Būtinai pasirūpinkite, kad vėdinimo angos nebūtų užkimštos šiukšlių PO EKSPLOATACIJOS

• Laikykite prietaisą patalpoje, sausoje ir rakinamoje, vaikams neprieinamoje vietoje - akumuliatoriaus bloką laikykite atskirai nuo prietaiso AKUMULIATORIAI

• Pridedama baterija yra iš dalies įkrauta (norint užtikrinti baterijos galingumą, visiškai įkraukite bateriją įkroviklyje prieš pirmą kartą naudodami elektrinį įrankį)

• Naudokite tik tokias kartu su šiuo prietaisu tiekiamas baterijas - „SKIL“ baterija: BR1*31**** - „SKIL“ įkroviklis: CR1*31****

• Nenaudokite pažeistų akumuliatorių baterijų, jas būtina pakeisti

• Negalima išmontuoti baterijos

• Jokiu būdu nepalikite prietaiso / baterijų, kai lyja

• Leidžiamoji aplinkos temperatūra (prietaiso/kroviklio/ akumuliatorių): - įkraunant 4...40°C - įrankiui veikiant –20...+50°C - sandėliuojant –20...+50°C

Prieš naudodami įrankį perskaitykite instrukcijų vadovą

Įmesti į ugnį akumuliatoriai sprogsta, jų nedeginkite jokiais sumetimais

Patalpos, kurioje laikomas prietaisas, akumuliatorių kroviklis ar akumuliatorius, temperatūra neturi viršyti 50°C

Paisykite skriejančių šiukšlių keliamo pavojaus sveikatai (pasirūpinkite, kad žmonės būtų saugiu atstumu nuo darbo zonos)

Užsidėkite apsauginius akinius ir klausos apsaugos priemones

Nepalikite prietaiso lietuje

Nemeskite elektrinių įrankių ir baterijos į buitinių atliekų konteinerius NAUDOJIMAS

• Surinkimo instrukcijos - pritvirtinkite pjovimo apsaugą A dviem varžtais, kaip parodyta

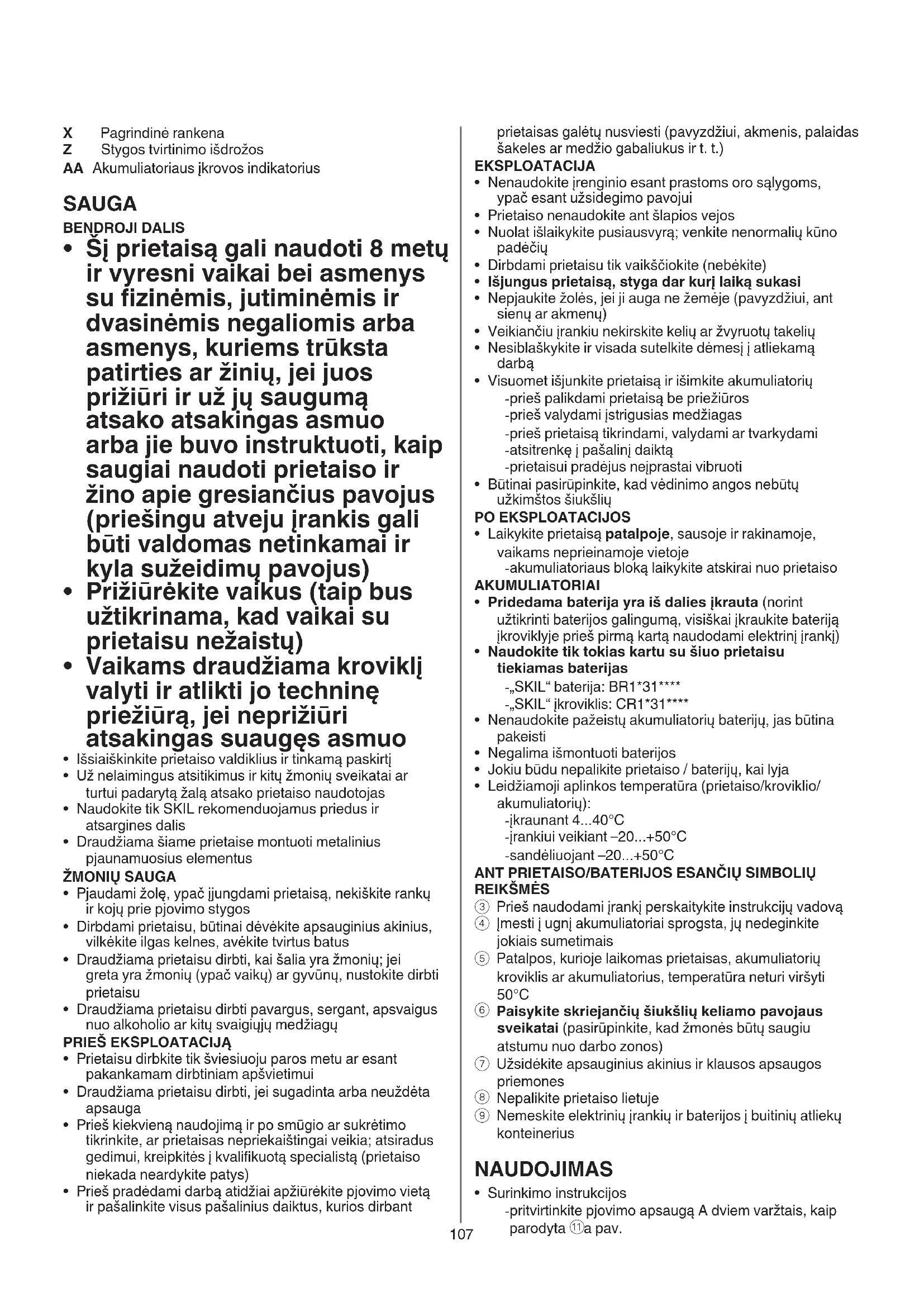

a pav. X Pagrindinė rankena Z Stygos tvirtinimo išdrožos AA Akumuliatoriaus įkrovos indikatorius SAUGA BENDROJI DALIS

• Šį prietaisą gali naudoti 8 metų ir vyresni vaikai bei asmenys su zinėmis, jutiminėmis ir dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties ar žinių, jei juos prižiūri ir už jų saugumą atsako atsakingas asmuo arba jie buvo instruktuoti, kaip saugiai naudoti prietaiso ir žino apie gresiančius pavojus (priešingu atveju įrankis gali būti valdomas netinkamai ir kyla sužeidimų pavojus)

• Prižiūrėkite vaikus (taip bus užtikrinama, kad vaikai su prietaisu nežaistų)

• Vaikams draudžiama kroviklį valyti ir atlikti jo techninę priežiūrą, jei neprižiūri atsakingas suaugęs asmuo

• Išsiaiškinkite prietaiso valdiklius ir tinkamą paskirtį

• Už nelaimingus atsitikimus ir kitų žmonių sveikatai ar turtui padarytą žalą atsako prietaiso naudotojas

• Naudokite tik SKIL rekomenduojamus priedus ir atsargines dalis

• Draudžiama šiame prietaise montuoti metalinius pjaunamuosius elementus ŽMONIŲ SAUGA

• Pjaudami žolę, ypač įjungdami prietaisą, nekiškite rankų ir kojų prie pjovimo stygos

• Dirbdami prietaisu, būtinai dėvėkite apsauginius akinius, vilkėkite ilgas kelnes, avėkite tvirtus batus

• Draudžiama prietaisu dirbti, kai šalia yra žmonių; jei greta yra žmonių (ypač vaikų) ar gyvūnų, nustokite dirbti prietaisu

• Draudžiama prietaisu dirbti pavargus, sergant, apsvaigus nuo alkoholio ar kitų svaigiųjų medžiagų PRIEŠ EKSPLOATACIJĄ

• Prietaisu dirbkite tik šviesiuoju paros metu ar esant pakankamam dirbtiniam apšvietimui

• Draudžiama prietaisu dirbti, jei sugadinta arba neuždėta apsauga

• Prieš kiekvieną naudojimą ir po smūgio ar sukrėtimo tikrinkite, ar prietaisas nepriekaištingai veikia; atsiradus gedimui, kreipkitės į kvalikuotą specialistą (prietaiso niekada neardykite patys)

• Prieš pradėdami darbą atidžiai apžiūrėkite pjovimo vietą ir pašalinkite visus pašalinius daiktus, kurios dirbant108

4. žolės pjovimas po žemais objektais

5. pakraščių pjovimo funkcija

• Gėlių apsaugo naudojimas,

pav. Gėlių apsaugas skirtas vertingiems augalams nuo nupjovimo apsaugoti - nulenkite gėlių apsaugą M žemyn Jei žolę pjaunate pakraščiuose arba greta kietųjų kliūčių, gėlių apsaugą užlenkite - užlenkite gėlių apsaugą M į viršų

• Prietaiso parengimas žolei pjauti, , pav. - nustatykite vamzdžio D ilgį,

pav. - nustatykite pagrindinę rankeną į žolės pjovimo padėtį,

, pav. - rinkitės pokrypio kampo padėtį 2, 3 arba 4,

pav. - atlenkite gėlių apsaugą M,

• Prietaiso parengimas pakraščiams pjauti, , pav. - nustatykite vamzdžio D ilgį,

pav. - nustatykite pagrindinę rankeną į pakraščių pjovimo padėtį,

, pav. - rinkitės pokrypio kampo padėtį, 5,

, pav. - užlenkite gėlių apsaugą, M,

pav. - pjaudami pakraščius prietaisą remkite į pakraščių pjovimo ratuką, S,

• Pjovimas ! pasirūpinkite, kad pjovimo vietoje nebūtų akmenų, šiukšlių ir kitų pašalinių daiktų ! pjauti pradėkite tik prietaisui įsibėgėjus iki didžiausio greičio - aukštą žolę pjaukite per keletą kartų (pradėkite tik nuo viršaus) - pjaukite tik valo galiuku - nepjaukite drėgnos arba šlapios žolės - pasirūpinkite, kad nupjauta žolė neužkimštų ritės (nepjaukite po daug) - neperkraukite prietaiso - žolę aplink medžius ir krūmus pjaukite atsargiai, kad styga jų nepasiektų - styga dėvėsis lėčiau, jei prietaisu dirbsite atokiau nuo kietųjų objektų - nepamirškite, kad palietus kietus daiktus atatrankos jėga gali blokšti prietaisą atgal

• Prietaiso laikymas ir valdymas

- pjaudami aukštą žolę, lėtai vedžiokite prietaisą iš dešinės į kairę ir atgal - pjaudami žemesnę žolę, prietaisą paverskite, kaip vaizduojama paveiksle - prietaisą visuomet laikykite abiem rankomis, kad dirbdami galėtumėte jį kontroliuoti - dirbdami stovėkite tvirtai - prietaisą visada laikykite atokiau nuo kūno - pjaudami pakraščius leiskite prietaisui remtis į pakraščių pjovimo ratuką, S,

• Valo tiekimas Styga automatiškai paduodama prietaisą įjungiant arba išjungiant - išlindus pjovimo stygai, ji iki reikiamo ilgio nupjaunama stygos peiliu, N pav. ! saugokitės, kad neįsipjautumėte į valo pjovimo geležtę N

• Stygos padavimas rankiniu būdu,

pav. - išjunkite prietaisą ir išimkite akumuliatorių - suimkite stygą ir ją traukdami paspauskite bei atleiskite stygos padavimo mygtuką, T pav. ! draudžiama naudoti prietaisą be apsaugos A - atlenkite gėlių apsaugą M,

b pav. - pritvirtinkite kreipiamąją rankeną B, kaip parodyta

• Akumuliatoriaus įkrovimas ! Skaitykite saugos įspėjimus ir instrukcijas, pateiktas kartu su įkrovikliu

• Baterijų išėmimas ir įdėjimas

• Įjungimas/išjungimas

- Įjunkite prietaisą, pirmiausiai nykščiu nuspausdami mygtuką G (apsauginis jungiklis, kurio negalima užksuoti), o po to nuspausdami jungiklį F - išjunkite prietaisą atleisdami gaiduko jungiklį F ! išjungus prietaisą, styga dar keletą sekundžių sukasi - prieš vėl įjungdami palaukite, kol styga sustos ! greitai paeiliui neįjunkite ir neišjunkite prietaiso

• Akumuliatoriaus įkrovos indikatorius

- paspaudus akumuliatoriaus įkrovos lygio indikatoriaus mygtuką AA rodomas esamas akumuliatoriaus įkrovos lygis,

a pav. ! jei paspaudus mygtuką AA ima mirksėti žemiausio akumuliatoriaus įkrovos lygio indikatorius, kaip parodyta

b pav., akumuliatorius yra išsikrovęs ! jei paspaudus mygtuką AA ima mirksėti 2 akumuliatoriaus įkrovos lygio indikatoriaus segmentai, kaip parodyta

c pav., akumuliatoriaus temperatūra yra už leidžiamosios darbinės temperatūros intervalo ribų

• Akumuliatoriaus apsauga Prietaisas staiga išsijungia arba jo nepavyksta įjungti, jei - apkrova yra per didelė --> pašalinkite apkrovą ir vėl paleiskite prietaisą - akumuliatoriaus temperatūra nepatenka į leidžiamosios darbinės temperatūros intervalą (nuo –20 iki 50 °C) --> paspaudus mygtuką AA ima mirksėti 2 akumuliatoriaus įkrovos lygio indikatoriaus segmentai, kaip parodyta

c pav.; palaukite, kol akumuliatoriaus temperatūra grįš į leidžiamosios darbinės temperatūros intervalą - akumuliatorius beveik išsikrovęs (apsauga nuo visiško išsikrovimo) --> paspaudus mygtuką AA įsižiebia arba mirksi žemo akumuliatoriaus įkrovos lygio indikatorius, kaip parodyta

b pav.; pakeiskite akumuliatorių ! jei instrumentas išsijungė automatiškai, nelaikykite nuspaudę jo jungiklio, nes taip galima sugadinti akumuliatorių

• Kreipiamosios rankenos padėties nustatymas,

pav. - atlaisvinkite kreipiamosios rankenos reguliavimo rankenėlę, C pav. - sureguliuokite kreipiamosios rankenos padėtį - priveržkite kreipiamosios rankenos reguliavimo rankenėlę, C pav.

• Vamzdžio ilgio nustatymas,

• Pagrindinės rankenos padėties nustatymas,

1. žemyn, jei žolė pjaunama įprastai

2. į šoną, jei pjaunama pakraščiuose

• Pokrypio kampo reguliavimo funkcijos nustatymas,

pav. - vamzdžio kampą nustatykite atsižvelgdami į paskirtį:

1. laikymas pastačius

2. žolės pjovimas ankštose vietose

3. įprastinis žolės pjovimas109

, pav. - pokrypio kampą 1 nustatykite taip, kad įrankis pats stovėtų ant grindų

• Jeigu prietaisas, nepaisant gamykloje atliekamo kruopštaus gamybos ir kontrolės proceso, vis dėlto sugestų, jo remontas turi būti atliekamas įgaliotose SKIL elektrinių įrankių remonto dirbtuvėse - neišardytą prietaisą kartu su pirkimo čekiu siųskite tiekėjui arba į artimiausią SKIL rmos įgaliotą elektros prietaisų techninio aptarnavimo tarnybą (adresus bei atsarginių dalių brėžinius rasite www.skil.com)

• Nepamirškite, kad gaminiui sugedus dėl perkrovos arba netinkamo naudojimo, garantija netaikoma (SKIL garantijos sąlygų ieškokite www.skil.com arba teiraukitės pardavėjo)

• Toliau pateiktame sąraše aprašomi sutrikimų požymiai, galimos priežastys ir šalinimo veiksmai (jei naudojantis šiais patarimais nepavyko nustatyti ir pašalinti sutrikimo, kreipkitės į prekybos atstovą arba techninės priežiūros punktą) ! atsiradus mechaninio ar elektrinio pobūdžio triktims, tuoj pat išjunkite prietaisą ir išimkite akumuliatorių

Prietaisas neveikia - išsikrovęs akumuliatorius -> įkraukite akumuliatorių - įkaitęs akumuliatorius -> palaukite, kol akumuliatorius atvės - vidinė triktis -> kreipkitės į prekybos atstovą arba techninės priežiūros punktą

Prietaisas veikia su pertrūkiais - sugedusi vidinė elektros instaliacija -> kreipkitės į prekybos atstovą arba techninės priežiūros punktą - sugedęs įjungimo ir išjungimo jungiklis -> kreipkitės į prekybos atstovą arba techninės priežiūros punktą

Prietaisas neįprastai vibruoja - per aukšta žolė -> pjaukite per keletą kartų

Prietaisas nepjauna - valas per trumpas / nutrūkęs -> atlikite rankinio tiekimo procedūrą

Neįmanoma tiekti valo - tuščia ritė -> keiskite ritę - valas susipainiojęs ant ritės -> apžiūrėkite ir prireikus pervyniokite ritę

Valas nepatrumpinamas iki reikiamo ilgio -> nuimkite pjovimo geležtės gaubtelį

Nuolat nutrūksta valas - valas susipainiojęs ant ritės -> apžiūrėkite ir prireikus pervyniokite ritę - netinkamai naudojama žoliapjovė -> pjaukite tik valo galiuku; nekliudykite akmenų, sienų ir kitų kietų daiktų; reguliariai atlikite valo tiekimo procedūrą APLINKOSAUGA

• Nemeskite elektrinių įrankių, baterijos, papildomos įrangos ir pakuotės į buitinių atliekų konteinerius (galioja tik ES valstybėms) - pagal ES Direktyvą 2012/19/EG dėl naudotų elektrinių ir elektroninių prietaisų atliekų utilizavimo ir pagal vietinius valstybės įstatymus atitarnavę elektriniai įrankiai turi būti surenkami atskirai ir gabenami į antrinių žaliavų tvarkymo vietas, kur jie turi būti sunaikinami ar perdirbami aplinkai nekenksmingu būdu - baigę tiekti valą, prieš įjungdami būtinai nustatykite prietaisą įprastinės darbo padėties - stygos padavimo operaciją periodiškai kartokite, kad pjovimo apskritimas nuolat būtų didžiausias - jei variklis veikia be apkrovos ir žolė nepjaunama, pjovimo styga įstrigusi, nusidėvėjusi arba nutrūkusi; pervyniokite stygą ant ritės arba pakeiskite ritės sistemą

Ką daryti, jei pjovimo styga neišlenda per ritės angą, L pav. ! visuomet išjunkite prietaisą ir išimkite akumuliatorių - nuimkite ritės gaubtą J ir iš ritės laikiklio V išimkite ritę K - pjovimo stygą vienodais sluoksniais tvirtai pervyniokite rodyklės nurodyta kryptimi - pjovimo stygą įkiškite į ritės išdrožą Z ir įsitikinkite, kad styga laikosi tvirtai (palikite pakankamai ilgą stygos galą) - perkiškite pjovimo stygą per ritės angą L ir tik tada pervyniotą ritę įdėkite į ritės laikiklį V ! įsitikinę, kad ritė tvirtai laikosi jai skirtoje vietoje, ištraukite pjovimo stygą iš išdrožos Z - uždenkite ritę gaubtu J

! visuomet išjunkite prietaisą ir išimkite akumuliatorių - nuimkite senąją ritę ir pritaisykite naująją, kaip parodyta - šiam įrankiui naudokite tik SKIL ritės sistemą 2610S00818 (jei naudojant kitą ritės sistemą įrankis būtų sugadintas, garantija netaikoma); - pakeitę ritė, mažiausiai vieną minutę leiskite prietaisui veikti be apkrovos, kad patikrintumėte, ar jis tinkamai veikia ! prieš prijungdami akumuliatorių įsitikinkite, kad prietaisas išjungtas

PRIEŽIŪRA / SERVISAS

• Šis įrankis neskirtas profesionaliam naudojimui

• Visuomet išjunkite prietaisą, išimkite akumuliatoriaus bloką ir įsitikinkite, kad visos besisukančios dalys visiškai sustojo

• Periodiškai valykite prietaisą (ypač ventiliacines angas

- prietaisą valykite drėgna šluoste (nenaudokite valiklių ir tirpiklių) - kaskart baigę darbą valykite valo pjovimo geležtę N

- reguliariai valykite vėdinimo angas W

šepetuku ar suslėgtu oru

• Reguliariai tikrinkite pjaunamosios galvutės būklę ir ar gerai priveržtos veržlės, varžtai ir sraigtai

• Reguliariai tikrinkite, ar nėra nusidėvėjusių ar sugadintų dalių, prireikus atiduokite taisyti arba keisti

• Laikymas 1 laikymo metodas,

, kai reikės išmesti atitarnavusį prietaisą ! prieš išmesdami bateriją apvyniokite jos galus, kad netyčia nekiltų paviršinio nuotėkio srovė

TRIUKŠMINGUMAS / VIBRACIJA

• 0230 Šio prietaiso triukšmingumas buvo išmatuotas pagal EN 60335 reikalavimus; keliamo triukšmo garso slėgio lygis siekia 72,1 dB(A) (paklaida K = 2,5 dB) ir akustinio galingumo lygis 85,6 dB(A) (paklaida K = 1,1 dB), ir vibracijos 2,7 m/s² (trijų krypčių atstojamasis vektorius; paklaida K = 1,5 m/s²)

• 0240 Šio prietaiso triukšmingumas buvo išmatuotas pagal EN 60335 reikalavimus; keliamo triukšmo garso slėgio lygis siekia 77,2 dB(A) (paklaida K = 2,5 dB) ir akustinio galingumo lygis 88,6 dB(A) (paklaida K = 2,0 dB), ir vibracijos 3,9 m/s² (trijų krypčių atstojamasis vektorius; paklaida K = 1,5 m/s²)

• Vibracijos sklaidos lygis išmatuotas pagal standarte EN 60335 išdėstytus standartizuoto bandymo reikalavimus; ši vertė gali būti naudojama vienam įrankiui palyginti su kitu bei išankstiniam vibracijos poveikiui įvertinti, kai įrankis naudojamas paminėtais būdais - naudojant įrankį kitokiais būdais arba su kitokiais bei netinkamai prižiūrimais priedais, gali žymiai padidėti poveikio lygis - laikotarpiais, kai įrankis išjungtas arba yra įjungtas, tačiau juo nedirbama, gali žymiai sumažėti poveikio lygis ! apsisaugokite nuo vibracijos poveikio prižiūrėdami įrankį ir jo priedus, laikydami rankas šiltai ir derindami darbo ciklus su pertraukėlėmis
