BRUKSANVISNING 0240 AA SKIL

EU-konformitetsförklaring Sladdlös trimmer med tråd Produktnummer Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att de stämmer överens med följande normer.

2000/14/EG: Uppmätt bullernivå (1) dB(A), osäkerhet K = (2) dB, garanterad bullernivå (3) dB(A); konformitetens bedömningsmetod enligt bilaga VI Produktkategori: 33 Angivet provningsställe: DEKRA Certifcation BV (0344), Meander 1051, 6825 MJ Arnhem, NL Teknisk dokumentation:*

• Det här verktyget är avsett för klippning av gräs och ogräs under buskar samt i sluttningar och på kanter som inte går att nå med gräsklippare

• Det här verktyget är inte avsedd för yrkesmässig användning

• Kontrollera om förpackningen innehåller alla delar som nns på bilden

• Om delar saknas eller är skadade kontaktar du återförsäljaren

• Läs dessa instruktioner noggrant för användning och bevara dem för framtida bruk

• Var särskilt uppmärksam på säkerhetsinstruktionerna och varningarna; om de inte följs kan det ge allvarliga skador TEKNISKA DATA

A Klippskydd B Styrhandtag C Handtagsjusteringsknapp D Låshylsa E Teleskoprör F Strömbrytare G Säkerhetsbrytare H Vridknapp J Rullskydd K Rulle L Rullhätta M Blomskydd N Trådklippningsblad P Kantklippningsknapp Q Upphängningsskena R Förvaringsadapter S Kantklippningshjul T Trådmatningsknapp V Rullhållare W Ventilationsöppningar X Huvudhandtag Z Trådöppningar AA Batteriindikator SÄKERHET ALLMÄNT

• Det här verktyget får användas av barn från 8 år och personer med begränsad fysisk, sensorisk eller mental förmåga eller med bristande - aan/uit-schakelaar defect -> neem contact op met dealer/servicestation

• Se alltid till att ventilationsöppningarna hålls fria från skräp

• Förvara maskinen inomhus på torrt ställe utom räckhåll för barn - förvara batteriet separat från verktyget BATTERIERNA

• Det medföljande batteriet är delvis laddat (i syfte att garantera batteriets fulla kapacitet ska det laddas helt och hållet i batteriladdaren innan verktyget används för första gången)

• Använd endast följande batterier och laddare med det här verktyget - SKIL-batteri: BR1*31**** - SKIL-laddare: CR1*31****

• Använd inte batteriet om det är skadat; det ska bytas ut

• Demontera inte batteriet

• Utsätt inte verktyget/batteriet för regn

• Tillåten omgivningstemperatur (verktyg/laddare/batteri): - vid laddning 4...40°C - vid drift –20...+50°C - vid förvaring –20...+50°C

Läs bruksanvisningen före användning

Batterierna kan explodera om de utsätts för eld, undanhåll batterierna från heta källor

Förvara maskinen/laddaren/batteriet i lokaler, där temperaturen inte överstiger 50°C

Var medveten om risken för skador som orsakas av ygande skräp (håll andra personer på ett säkert avstånd från arbetsområdet)

Använd skyddsglasögon och hörselskydd

Utsätt inte maskinen för regn

Elektriska verktyg och batterier får inte kastas i hushållssoporna ANVÄNDNING

• Monteringsanvisingar - montera klippskyddet A enligt bilden med 2 skruvar

! använd aldrig verktyget utan klippskydd A - använd blomskyddet M

• Laddning av batteri ! läs säkerhetsvarningarrna och anvisningarna som levereras med laddaren

• Ta bort/sätta i batteriet

- starta maskinen genom att först trycka in knappen G (= säkerhetsströmbrytare som ej kan låsas) och därefter avtryckaren F - stäng av maskinen genom att släppa strömbrytaren F ! när verktyget har stängts av fortsätter klipptråden att rotera under några sekunder - låt klipptråden sluta rotera innan du startar igen ! du ska inte starta och stänga av i snabb följd

- tryck på indikatorknappen AA för batterinivå för att visa aktuell batterinivå

! när batteriindikatorns lägsta nivå börjar att blinka efter att knappen AA

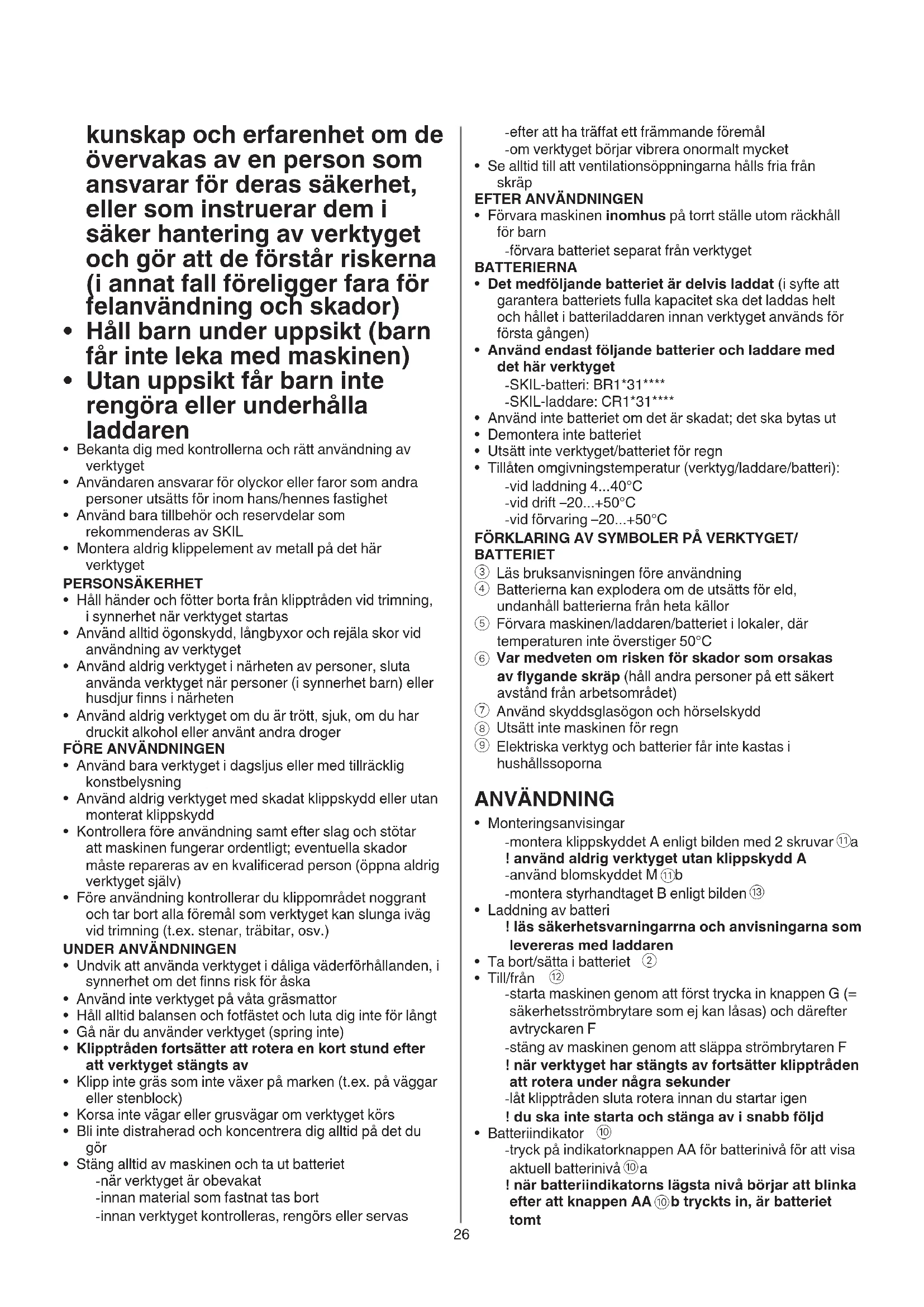

b tryckts in, är batteriet tomt kunskap och erfarenhet om de övervakas av en person som ansvarar för deras säkerhet, eller som instruerar dem i säker hantering av verktyget och gör att de förstår riskerna (i annat fall föreligger fara för felanvändning och skador)

• Håll barn under uppsikt (barn får inte leka med maskinen)

• Utan uppsikt får barn inte rengöra eller underhålla laddaren

• Bekanta dig med kontrollerna och rätt användning av verktyget

• Användaren ansvarar för olyckor eller faror som andra personer utsätts för inom hans/hennes fastighet

• Använd bara tillbehör och reservdelar som rekommenderas av SKIL

• Montera aldrig klippelement av metall på det här verktyget PERSONSÄKERHET

• Håll händer och fötter borta från klipptråden vid trimning, i synnerhet när verktyget startas

• Använd alltid ögonskydd, långbyxor och rejäla skor vid användning av verktyget

• Använd aldrig verktyget i närheten av personer, sluta använda verktyget när personer (i synnerhet barn) eller husdjur nns i närheten

• Använd aldrig verktyget om du är trött, sjuk, om du har druckit alkohol eller använt andra droger

• Använd bara verktyget i dagsljus eller med tillräcklig konstbelysning

• Använd aldrig verktyget med skadat klippskydd eller utan monterat klippskydd

• Kontrollera före användning samt efter slag och stötar att maskinen fungerar ordentligt; eventuella skador måste repareras av en kvalicerad person (öppna aldrig verktyget själv)

• Före användning kontrollerar du klippområdet noggrant och tar bort alla föremål som verktyget kan slunga iväg vid trimning (t.ex. stenar, träbitar, osv.)

• Undvik att använda verktyget i dåliga väderförhållanden, i synnerhet om det nns risk för åska

• Använd inte verktyget på våta gräsmattor

• Håll alltid balansen och fotfästet och luta dig inte för långt

• Gå när du använder verktyget (spring inte)

• Klipptråden fortsätter att rotera en kort stund efter att verktyget stängts av

• Klipp inte gräs som inte växer på marken (t.ex. på väggar eller stenblock)

• Korsa inte vägar eller grusvägar om verktyget körs

• Bli inte distraherad och koncentrera dig alltid på det du gör

• Stäng alltid av maskinen och ta ut batteriet - när verktyget är obevakat - innan material som fastnat tas bort - innan verktyget kontrolleras, rengörs eller servas27 - förhindra att avklippt gräs sätter igen rullen (utför inga tunga klipparbeten) - överbelasta inte verktyget - klipp försiktigt runt träd och buskar så att de inte kommer i kontakt med klipptråden - håll verktyget borta från massiva föremål för att skydda klipptråden mot alltför stort slitage - var medveten om att verktyget trycks bakåt vid kontakt med massiva objekt

• Fattning och styrning av maskinen

- vid klippning av långt gräs svänger du verktyget från höger åt vänster och vice versa - vid klippning av kortare gräs vinklar du verktyget enligt bilden - håll maskinen stadigt så att Du har full kontroll hela tiden - stå stadigt när du arbetar - håll alltid verktyget på avstånd från kroppen - för kantklippning, stöd verktyget med kantklippningshjulet S

• Trådmatning Tråden matas automatiskt när verktyget är igång eller avstängt - klipptråden frigörs och klipps av vid rätt längd av trådklippningsbladet N ! var försiktig så att du inte skadar dig på trådklippningsbladet N

- stäng av verktyget och ta ut batteriet - drag tråden och fortsätt att dra, tryck och släpp därefter trådmatningsknappen T - efter trådmatning placerar du alltid verktyget i normalt driftsläge innan du startar det - mata fram tråden regelbundet för att bibehålla hela cirkelytan för klippning - om motorn körs utan belastning och inget gräs klipps har klipptråden fastnat eller den är sliten eller skadad; spola tillbaka rullen eller byt rullsystemet

Om klipptråden inte sticker ut ur rullhättan L ! stäng alltid av verktyget och ta ut batteriet - ta bort rullskyddet J och ta ut rullen K ur rullhållaren V - spola tillbaka klipptråden jämnt och fast i pilens riktning - sätt klipptråden i rullöppningen Z och se till att den sitter ordentligt på plats (lämna tillräcklig längd på tråden) - för klipptråden genom rullhättan L innan du placerar den tillbakaspolade rullen i rullhållaren V ! se till att rullen sitter ordentligt på plats, drag sedan klipptråden från öppningen Z - Montera rullskyddet J

! stäng alltid av verktyget och ta ut batteriet - ta bort den gamla rullen och montera en ny rulle enligt bilden - använd bara SKIL-rulle 2610S00818 med det här verktyget (skador till följd av användning av andra rullar undantas från garantin) - efter byte av rullen testkör du verktyget under minst en minut utan belastning för att säkerställa att verktyget fungerar på rätt sätt ! se till att verktyget är avstängt innan du sätter i batteriet ! när batteriindikatorns lägsta nivåer 2 börjar blinka efter knappen AA

c tryckts in, är batteriet inte inom tillåtet driftstemperaturområde

• Batteriskydd Verktyget stängs plötsligt av eller förhindras att startas när - belastningen är för hög --> ta bort belastning och starta om - batteriets temperatur över- eller underskrider arbetsområdet -20 till +50°C --> batteriindikatorns nivåer 2 börjar blinka när knappen AA

c trycks in; vänta tills batteriet återigen är inom tillåtet driftstemperaturområde - batteriet är nästan tomt (för att skydda fullständig urladdning) --> en låg batterinivå eller blinkande låg batterinivå

b visas av batteriindikatorn när knappen AA trycks på; ladda batteriet ! fortsätt inte trycka på till-/frånknappen efter att verktyget stängts av automatiskt; batteriet kan skadas

• Ställ in styrhandtagets läge

- släpp styrhandtagets justeringsknapp C - justera styrhandtagets läge - drag åt styrhandtagets justeringsknapp C

• Ställ in huvudhandtagets orientering

1. nedåt för trimning

2. åt sidan för kantklippning

• Ställ in svängfunktion

- ställ in rörvinkeln enligt

1. fristående förvaring

2. trimning på trånga ställen

3. regelbunden trimning

4. trimning under låga föremål

5. kantklippningsfunktion

Använd blomskyddet för att skydda ömtåliga växter från oavsiktlig beskärning - fäll ned blomskyddet M Koppla bort blomskyddet för kantklippningsfunktionen eller för trimning i närheten av hårda föremål - fäll upp blomskyddet M

• Ställ in verktyget för trimning - ställ in rörlängden D

- ställ in huvudhandtagets orientering i trimningsläget

- använd svängläget 2, 3 eller 4

- använd blomskyddet M

• Ställ in verktyget för kantklippning - ställ in rörlängden D

- ställ in huvudhandtagets orientering i kantklippningsläget

- använd svängläget 5,

- koppla från blomskyddet M

- för kantklippning, stöd verktyget med kantklippningshjulet S

• Trimning ! se till att klippområdet är fritt från stenar, skräp och andra främmande föremål ! vänta tills verktyget körs med full hastighet innan du börjar trimma - klipp långt gräs i omgångar (börja alltid längst upp) - trimma bara med klipptrådens spets - klipp inte fuktigt eller vått gräs28

Tråden klipps inte av i rätt längd -> ta bort skyddet från klippbladet

Tråden går sönder hela tiden - tråden har trasslat sig i rullen -> kontrollera rullen och spola tillbaka vid behov - trimmern används på fel sätt -> trimma bara med trådens spets, undvik stenar, väggar och andra hårda föremål och mata tråd regelbundet MILJÖ

• Elektriska verktyg, batterier, tillbehör och förpackning får inte kastas i hushållssoporna (gäller endast EU-länder) - enligt direktivet 2012/19/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning - symbolen

kommer att påminna om detta när det är tid att kassera ! före avyttring av batterierna, tejpa kontaktytorna med kraftig tejp för att undvika kortslutning LJUD / VIBRATION

• 0230 Ljudtrycksnivån som uppmätts enligt EN 60335 är på denna maskin 72,1 dB(A) (onoggrannhet K = 2,5 dB) och ljudeektnivån 85,6 dB(A) (onoggrannhet K = 1,1 dB), och vibration 2,7 m/s² (vektorsumma i tre riktningar; onoggrannhet K = 1,5 m/s²)

• 0240 Ljudtrycksnivån som uppmätts enligt EN 60335 är på denna maskin 77,2 dB(A) (onoggrannhet K = 2,5 dB) och ljudeektnivån 88,6 dB(A) (onoggrannhet K = 2,0 dB), och vibration 3,9 m/s² (vektorsumma i tre riktningar; onoggrannhet K = 1,5 m/s²)

• Vibrationsemissionsvärdet har uppmätts enligt ett standardiserat test i enlighet med EN 60335; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet - om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån - när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån ! skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt

• Det här verktyget är inte avsedd för yrkesmässig användning

• Stäng alltid av verktyget, ta bort batteriet och se till att alla rörliga delar har stannat helt

• Håll alltid verktyget rent (i synnerhet ventilationsöppningarna W

- rengör verktyget med en fuktad trasa (använd inte rengörings- eller lösningsmedel) - rengör trådklippningsbladet N

efter varje användning - rengör ventilationsspringorna W

regelbundet med en borste eller tryckluft

• Kontrollera regelbundet klipphuvudets skick och att muttrar, bultar och skruvar är ordentligt åtdragna

• Kontrollera regelbundet om det förekommer slitna eller skadade komponenter och reparera/byt dem vid behov

• Förvaring Förvaringssätt 1

- montera upphängningsskenan på ett säkert sätt Q på väggen med 2 skruvar (medföljer inte) med horisontell inriktning - montera förvaringsadaptern R och ytta den mot upphängningsskenans monteringsbas Q - förvara verktyget med förvaringshålet i handtaget över förvaringsadapterns spets Förvaringssätt 2

- använd svängläget 1 och låt verktyget stå själv på golvet

• Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för SKIL elverktyg - sänd in verktyget i odemonterat skick tillsammans med inköpsbevis till försäljaren eller till närmaste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner nns på www.skil.com)

• Observera att skada till följd av ovarsamhet eller överbelastning av produkten inte täcks av garantin (för SKIL garantivillkor, gå till www.skil.com eller fråga återförsäljaren) FELSÖKNING

• På följande lista anges problemsymptom, tänkbara orsaker och avhjälpande åtgärder (om de inte identierar och rättar till problemet kontaktar du en återförsäljare eller serviceverkstad) ! i händelse av onormala elektriska eller mekaniska störningar, stäng genast av maskinen och ta ut batteriet

Verktyget fungerar inte - tomt batteri -> ladda batteriet - varmt batteri -> låt batteriet svalna - internt fel -> kontakta återförsäljare/serviceverkstad

Verktyget fungerar då och då - defekta interna kopplingar -> kontakta återförsäljare/ serviceverkstad - defekt strömbrytare -> kontakta återförsäljare/ serviceverkstad

Verktyget vibrerar onormalt mycket - för högt gräs -> klipp stegvis

Verktyget klipper inte - tråden är för kort/har gått av -> mata tråd manuellt

Det går inte att mata tråd - tom rulle -> byt rulle - tråden har trasslat sig i rullen -> kontrollera rullen och spola tillbaka vid behov29 de er under opsyn
