NÁVOD NA OBSLUHU CCG 18-125-15 AS Fein

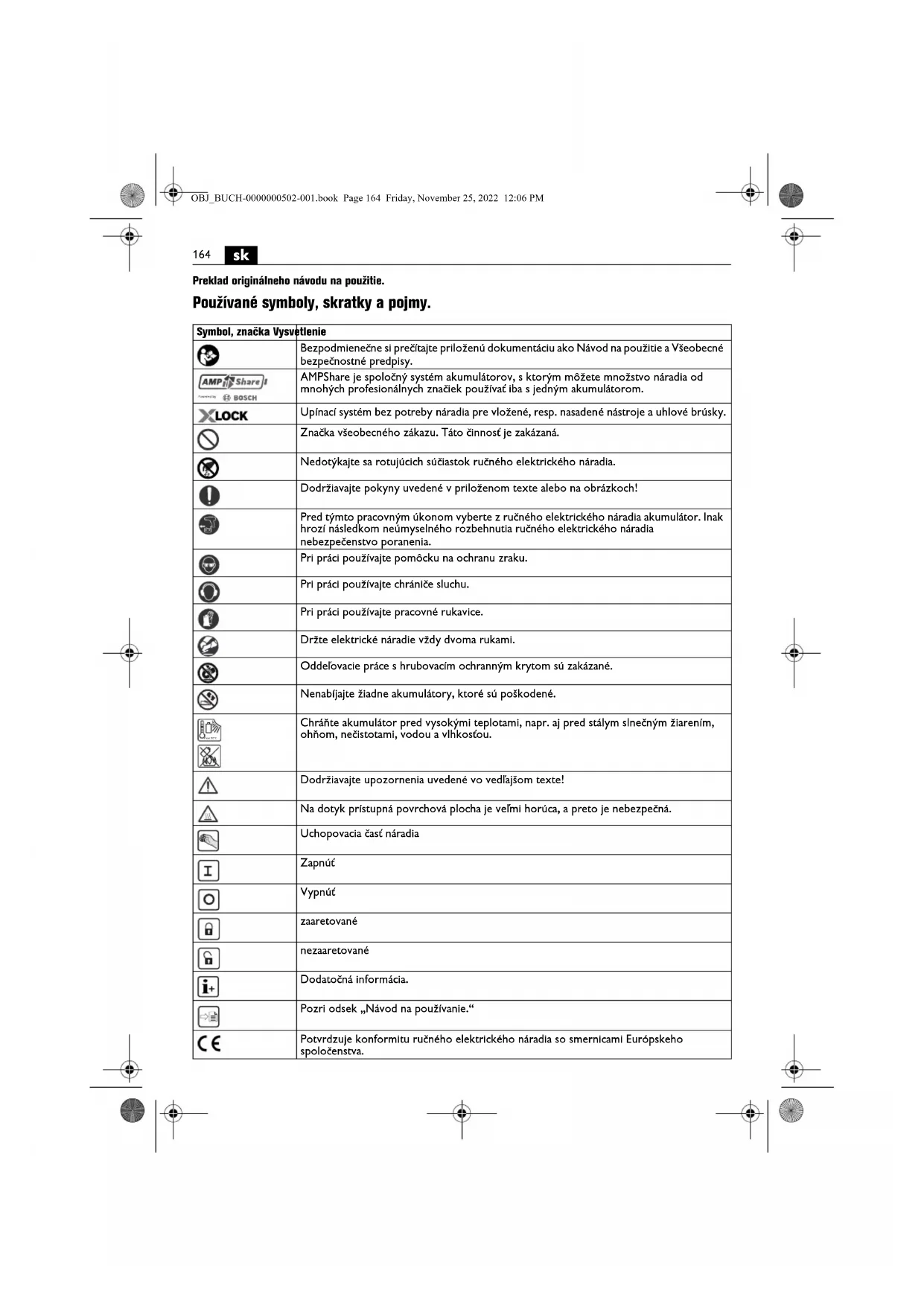

Preklad originálneho návodu na použitie. Používané symboly, skratky a pojmy. Symbol, značka Vysvetlenie Bezpodmienečne si prečítajte priloženú dokumentáciu ako Návod na použitie a Všeobecné bezpečnostné predpisy. AMPShare je spoločný systém akumulátorov, s ktorým môžete množstvo náradia od mnohých profesionálnych značiek používať iba s jedným akumulátorom. Upínací systém bez potreby náradia pre vložené, resp. nasadené nástroje a uhlové brúsky. Značka všeobecného zákazu. Táto činnosť je zakázaná. Nedotýkajte sa rotujúcich súčiastok ručného elektrického náradia. Dodržiavajte pokyny uvedené v priloženom texte alebo na obrázkoch! Pred týmto pracovným úkonom vyberte z ručného elektrického náradia akumulátor. Inak hrozí následkom neúmyselného rozbehnutia ručného elektrického náradia nebezpečenstvo poranenia. Pri práci používajte pomôcku na ochranu zraku. Pri práci používajte chrániče sluchu. Pri práci používajte pracovné rukavice. Držte elektrické náradie vždy dvoma rukami. Oddeľovacie práce s hrubovacím ochranným krytom sú zakázané. Nenabíjajte žiadne akumulátory, ktoré sú poškodené. Chráňte akumulátor pred vysokými teplotami, napr. aj pred stálym slnečným žiarením, ohňom, nečistotami, vodou a vlhkosťou. Dodržiavajte upozornenia uvedené vo vedľajšom texte! Na dotyk prístupná povrchová plocha je veľmi horúca, a preto je nebezpečná. Uchopovacia časť náradia Zapnúť Vypnúť zaaretované nezaaretované Dodatočná informácia. Pozri odsek „Návod na používanie.“ Potvrdzuje konformitu ručného elektrického náradia so smernicami Európskeho spoločenstva. max.50°C OBJ_BUCH-0000000502-001.book Page 164 Friday, November 25, 2022 12:06 PM165

Potvrdzuje zhodu elektrického náradia so smernicami Veľkej Británie (Anglicko, Wales, Škótsko). Toto upozornenie poukazuje na možnú nebezpečnú situáciu, ktorá môže viesť k vážnym poraneniam alebo môže spôsobiť smrť. Recyklovacia značka: označuje opätovne použiteľné materiály Vyradené ručné elektrické náradie a iné elektrické a elektrotechnické výrobky zbierajte ako triedený odpad a dajte ich na recykláciu zodpovedajúcu ochrane životného prostredia. Typ akumulátora Typ nabíjačky (**) môže obsahovať číslice alebo písmená (Ax – Zx) Označenie na interné účely Symbol, značka Vysvetlenie Značka Medzinárodná jednotka Vysvetlenie

, rpm, r/min Menovité voľnobežné otáčky U V Menovité napätie M... mm Rozmer, metrický závit Ø mm Priemer okrúhlej súčiastky mm Ø

=priemer upínacieho otvoru T=hrúbka brúsneho/rezacieho kotúča mm Ø

=max. priemer brúsneho taniera mm M=závit pre upínaciu prírubu l=dlžka závitového vretena mm Ø

= max. priemer miskovitej kefy M = závit pre upínaciu prírubu/nasadený nástroj T = max. dĺžka drôtov mm Ø

=max. priemer diamantového vykružovacieho vrtáka M = závit pre upínaciu prírubu/nasadený nástroj kg Hmotnosť elektrického náradia zodpovedajúco EPTA- Procedure 01 bez akumulátora a vloženého, resp. nasadeného nástroja s ochranným krytom typu A/B kg Hmotnosť akumulátora

dB Hladina akustického tlaku K... Nepresnosť merania m/s

Hodnota emisie vibrácií podľa normy EN 62841 (súčet vektorov troch smerov) h,AG m/s

stredná hodnota vibrácií pre uhlové brúsenie h,DS m/s

stredná hodnota vibrácií pre brúsenie pomocou brúsneho listu m, s, kg, A, mm, V, W, N, °C, dB, min, m/s

Základné a odvodené jednotky Medzinárodného systému jednotiek SI. OBJ_BUCH-0000000502-001.book Page 165 Friday, November 25, 2022 12:06 PM166

Pre Vašu bezpečnosť. Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny. Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie. Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie. Nepoužívajte toto ručné elektrické náradie predtým, ako si dôkladne prečítate tento Návod na používanie ako aj priložené „Všeobecné bezpečnostné pokyny“ (spisové číslo 3 41 30 465 06 0) a kým úplne neporozumiete ich obsahu. Uvedené podklady si dobre uschovajte na neskoršie použitie a v prípade odovzdania ručného elektrického náradia alebo predaja inej osobe ich odovzdajte s náradím. Rovnako dodržiavajte aj príslušné národné ustanovenia o ochrane zdravia pri práci. Určenie ručného elektrického náradia: Ručne vedená, akumulátorom napájaná uhlová brúska je určená na rozrezávanie, hrubovanie a obrábanie kovových a kamenných materiálov kefou, ako aj na vŕtanie do kamenných materiálov diamantovým vykružovacím vrtákom bez použitia vody. Na rezanie viazanými brúsnymi prostriedkami musíte použiť špeciálny ochranný kryt na rozrezávanie. Postarajte sa pri rozrezávaní kameniva o dostatočné odsávanie prachu. S prípustnými brúsnymi nástrojmi môžete elektrické náradie použiť na brúsenie brúsnym papierom. Elektrické náradie nesmiete použiť na brúsenie betónu. Spoločné bezpečnostné pokyny pre brúsenie, brúsenie brúsnym papierom, práce s drôtenými kefami alebo rezanie brúsnym kotúčom Používajte toto elektrické náradie ako brúsku, brúsku s brúsnym papierom, drôtenú kefu, vykružovací vrták alebo ako rezaciu brúsku. Prečítajte si všetky bezpečnostné pokyny, inštrukcie, ilustrácie a údaje, ktoré ste dostali spolu so zariadením. Ak nebudete dodržiavať všetky nasledujúce pokyny, môže dôjsť k zásahu elektrickým prúdom, požiaru a/alebo k ťažkým poraneniam. Toto ručné elektrické náradie nie je vhodné na leštenie. Tie spôsoby použitia, pre ktoré nebolo toto ručné elektrické náradie konštruované, môžu znamenať ohrozenie a zapríčiniť poranenia. Nepoužívajte elektrické náradie na funkciu, pre ktorú nebolo výslovne skonštruované a jeho výrobcom určené. Takáto prestavba, resp. takéto prerobenie môže spôsobiť stratu kontroly a závažné ublíženia na tele. Nepoužívajte vložený, resp. nasadený nástroj ktorý nebol výrobcom špeciálne určený a stanovený pre toto elektrické náradie. Skutočnosť, že príslušenstvo dokážete upevniť na vaše elektrické náradie, nezaručuje jeho bezpečné používanie. Prípustné otáčky vloženého, resp. nasadeného nástroja musia byť prinajmenšom také vysoké, aké sú maximálne otáčky uvedené na elektrickom náradí. Vložený, resp. nasadený nástroj, ktorý sa otáča rýchlejšie ako je prípustné, sa môže rozlomiť a odlietavať do strán. Vonkajší priemer a hrúbka pracovného nástroja musia zodpovedať rozmerovým údajom uvedeným na ručnom elektrickom náradí. Nesprávne dimenzované pracovné nástroje nemôžu byť dostatočne odclonené a kontrolované. Rozmery na upevnenie vloženého, resp. nasadeného nástroja sa musia hodiť k rozmerom upevňovacích prostriedkov elektrického náradia. Vložené, resp. nasadené nástroje, ktoré neupevníte absolútne presne na elektrické náradie, rotujú nerovnomerne, veľmi silno vibrujú a môžu viesť k strate kontroly. Nepoužívajte poškodené vložené, resp. nasadené nástroje. Pred každým použitím si skontrolujte nasadené nástroje – napr. brúsne kotúče na trhliny a olúpené miesta, brúsne taniere na trhliny, opotrebovanie alebo silné známky opotrebenia, drôtené kefy na uvoľnené alebo zlomené drôty. Ak elektrické náradie alebo vložený, resp. nasadený nástroj spadne na zem, potom skontrolujte, či nie je poškodené/poškodený alebo použite nepoškodený vložený, resp. nasadený nástroj. Potom ako ste skontrolovali a vložili/nasadili nástroj je potrebné, aby ste sa vy a v blízkosti sa nachádzajúce osoby zdržiavali mimo úrovne rotujúceho vloženého, resp. nasadeného nástroja a nechali prístroj bežať jednu minútu s maximálnymi otáčkami. Poškodené vložené, resp. nasadené nástroje sa počas tejto doby skúšania v normálnom prípade zlomia, resp. rozletia. Noste osobné ochranné pracovné prostriedky. Noste v závislosti od používania ochranu celej tváre, ochranu očí alebo ochranné okuliare. Pokiaľ je to primerané, noste masku na ochranu proti prachu, ochranu sluchu, ochranné rukavice alebo špeciálnu zásteru, ktoré zabraňujú prístupu malých častíc brusiva a materiálu kvám. Oči musíte ochrániť pred poletujúcimi cudzími telesami, ktoré vznikajú pri rôznom používaní. Protiprachová maska alebo maska na ochranu dýchacích ciest musia filtrovať prach vznikajúci pri príslušnom použití. Ak ste dlho vystavení silnému hluku, môžete prísť o sluch. Zabezpečte, aby sa iné osoby nachádzali v bezpečnej vzdialenosti od Vášho pracoviska. Každá osoba, ktorá vstúpi do pracovného dosahu náradia, musí byť vybavená osobnými ochrannými pomôckami. Úlomky obrobku alebo zlomený pracovný nástroj môžu odletieť a spôsobiť poranenie osôb aj mimo priameho pracoviska. Pri vykonávaní prác, počas ktorých by elektrické náradie mohlo zasiahnuť skryté elektrické vodiče, držte elektrické náradie iba za izolované plochy na držanie. Kontakt s vedením pod napätím môže vystaviť napätiu aj kovové časti prístroja a spôsobiť zásah elektrickým prúdom. OBJ_BUCH-0000000502-001.book Page 166 Friday, November 25, 2022 12:06 PM167

Nikdy neodkladajte ručné elektrické náradie skôr, ako sa pracovný nástroj úplne zastaví. Rotujúci pracovný nástroj sa môže dostať do kontaktu s odkladacou plochou, následkom čoho by ste mohli stratiť kontrolu nad ručným elektrickým náradím. Nikdy nemajte ručné elektrické náradie zapnuté vtedy, keď ho prenášate na iné miesto. Pri náhodnom kontakte Vašich vlasov alebo Vášho oblečenia s rotujúcim pracovným nástrojom by sa Vám pracovný nástroj mohol zavŕtať do tela. Pravidelne čistite vetracie otvory svojho ručného elektrického náradia. Ventilátor motora vťahuje do telesa náradia prach a veľké nahromadenie kovového prachu by mohlo spôsobiť vznik nebezpečného zásahu elektrickým prúdom. Nepoužívajte elektrické náradie v blízkosti horľavých materiálov. Iskry by mohli takéto materiály zapáliť. Nepoužívajte žiadne také pracovné nástroje, ktoré potrebujú chladenie kvapalinou. Používanie vody alebo iných tekutých chladiacich prostriedkov môže mať za následok zásah elektrickým prúdom. Spätný ráz a príslušné výstražné upozornenia Spätný náraz je náhla reakcia v dôsledku zaseknutého alebo vzpriečeného rotujúceho nasadeného nástroja, napr. brúsneho kotúča, brúsneho taniera, drôtenej kefy atď. Vzpriečenie alebo zaseknutie vedie k náhlemu zastaveniu rotujúceho vloženého, resp. nasadeného nástroja Tým sa nekontrolované elektrické náradie zrýchli proti smeru otáčania vloženého, resp. nasadeného nástroja na mieste zablokovania. Ak sa napr. v obrobku vzprieči alebo zasekne brúsny kotúč, môže sa hrana brúsneho kotúča, ktorá sa vnára do obrobku zachytiť, následkom čoho sa brúsny kotúč môže vylomiť alebo spôsobiť spätný ráz. Brúsny kotúč sa potom pohybuje smerom na s prístrojom pracujúcu osobu alebo od nej preč – v závislosti od smeru otáčania kotúča na mieste zaseknutia. Pritom sa brúsne kotúče môžu taktiež aj zlomiť. Spätný ráz je dôsledkom nesprávneho používania elektrického náradia a/a/alebo chybných pracovných podmienok. Môžete mu zabrániť vhodnými preventívnymi opatreniami, ktoré sú opísané v nasledujúcom texte. Ručné elektrické náradie vždy držte pevne a svoje telo a ruky udržiavajte vždy v takej polohe, aby ste vydržali prípadný spätný ráz náradia. Pri každej práci používajte prídavnú rukoväť, ak ju máte k dispozícii, aby ste mali čo najväčšiu kontrolu nad silami spätného rázu a reakčnými momentmi pri rozbehu náradia. Pomocou vhodných opatrení môže obsluhujúca osoba sily spätného rázu a sily reakčných momentov zvládnuť. Nikdy nedávajte ruku do blízkosti rotujúceho pracovného nástroja. Pri spätnom ráze by Vám mohol pracovný nástroj zasiahnuť ruku. Nemajte telo v priestore, do ktorého by sa mohlo ručné elektrické náradie v prípade spätného rázu vymrštiť. Spätný ráz vymrští ručné elektrické náradie proti smeru pohybu brúsneho kotúča na mieste blokovania. Mimoriadne opatrne pracuje v oblasti rohov resp. kútov, ostrých hrán atď. Zabráňte, aby sa vložené, resp. nasadené nástroje od obrobku odrazili a zasekli. Rotujúci vložený, resp. nasadený nástroj má v rohoch, resp. kútoch, na ostrých hranách alebo keď sa odrazí sklon k zaseknutiu. Toto spôsobuje stratu kontroly alebo spätný ráz. Nepoužívajte na rezanie dreva list/kotúč reťazovej píly, žiaden na segmenty rozdelený diamantový list/kotúč s odstupom segmentov nad 10 mm a žiaden ozubený pílový list/kotúč. Takéto vložené, resp. nasadené nástroje často spôsobujú spätný ráz a stratu kontroly. Osobitné bezpečnostné predpisy pre brúsenie Používajte výlučne brúsne telesá schválené pre Vaše ručné elektrické náradie a ochranný kryt určený pre konkrétne zvolené brúsne teleso. Brúsne telesá, ktoré neboli schválené pre dané ručné elektrické náradie, nemôžu byť dostatočne odclonené a nie sú bezpečné. Lomené brúsne kotúče treba montovať tak, aby ich brúsna plocha neprečnievala cez rovinu okraja ochranného krytu. Neodborne – nesprávne namontovaný brúsny kotúč, ktorý prečnieva cez rovinu okraja ochranného krytu, sa nedá dostatočne odcloníť. Ochranný kryt musí byť spoľahlivo upevnený priamo na ručnom elektrickom náradí a musí byť nastavený tak, aby sa dosiahla maximálna miera bezpečnosti a aby bola proti obsluhujúcej osobe otvorená iba najmenšia možná časť brúsneho kotúča (telesa). Ochranný kryt pomáha chrániť obsluhujúcu osobu pred úlomkami materiálu, pred náhodným kontaktom s brúsnym kotúčom ako aj pred iskrami, ktoré by mohli zapáliť odev obsluhujúcej osoby. Brúsne telesá sa smú používať len pre príslušnú odporúčanú oblasť používania. Napr.: Nikdy nesmiete brúsiť bočnou plochou rezacieho kotúča. Rezacie kotúče sú určené na uberanie materiálu hranou kotúča. Pôsobenie bočnej sily na tento kotúč môže spôsobiť jeho zlomenie. Vždy používajte pre vybraný typ brúsneho kotúča nepoškodenú upínaciu prírubu správneho rozmeru a tvaru. Vhodná príruba podopiera brúsny kotúč a znižuje nebezpečenstvo zlomenia brúsneho kotúča. Príruby pre rezacie kotúče sa môžu odlišovať od prírub pre ostatné brúsne kotúče. Nepoužívajte opotrebované brúsne kotúče, ktoré boli používané vo väčších elektrických náradiach. Brúsny kotúč pre väčšie elektrické náradia nie je dimenzovaný pre vyššie otáčky menších elektrických náradí a môže sa rozlomiť. Používajte pri použití kotúčov pre dvojitý účel vždy vhodný ochranný kryt pre vykonávané práce. Nepoužitie správneho ochranného krytu nemusí zaistiť a zabezpečiť požadované zakrytie a spôsobiť ťažké poranenia. OBJ_BUCH-0000000502-001.book Page 167 Friday, November 25, 2022 12:06 PM168

Ďalšie osobitné výstražné upozornenia k rezacím kotúčom Vyhýbajte sa zablokovaniu rezacieho kotúča alebo použitiu príliš veľkého prítlaku. Nevykonávajte žiadne nadmierne hlboké rezy. Preťaženie rezacieho kotúča zvyšuje jeho namáhanie a náchylnosť na vzpriečenie alebo zablokovanie a tým zvyšuje aj možnosť vzniku spätného rázu alebo zlomenia rezacieho kotúča. Vyhýbajte sa priestoru pred rotujúcim rezacím kotúčom a za ním. Keď pohybujte rezacím kotúčom v obrobku smerom od seba, v prípade spätného rázu môže byť ručné elektrické náradie vymrštené rotujúcim kotúčom priamo na Vás. Ak sa rezací kotúč zablokuje, alebo ak prerušíte prácu, ručné elektrické náradie vypnite a pokojne ho držte dovtedy, kým sa rezací kotúč úplne zastaví. Nepokúšajte sa vyberať rezací kotúč z rezu vtedy, keď ešte beží, pretože by to mohlo mať za následok vyvolanie spätného rázu. Zistite príčinu zablokovania rezacieho kotúča a odstráňte ju. Nikdy nezapínajte znova ručné elektrické náradie dovtedy, kým sa rezací kotúč nachádza v obrobku. Skôr ako budete opatrne pokračovať v reze, počkajte, kým dosiahne rezací kotúč maximálny počet obrátok. V opačnom prípade sa môže rezací kotúč zaseknúť, vyskočiť z obrobku alebo vyvolať spätný ráz. Podoprite si dosky, panely, platne alebo veľké obrobky, aby ste zabránili riziku spätného nárazu zaseknutím sa rezacieho brúsneho kotúča. Veľké obrobky sa môžu pod vlastnou hmotnosťou prehnúť. Obrobok musíte podoprieť na oboch stranách kotúča, a to v blízkosti línie rezu, ako aj na hrane. Mimoriadne opatrný buďte pri rezaní výrezov do neznámych stien alebo do iných neprehľadných miest. Zapichovaný rezací kotúč môže pri zarezaní do plynového alebo vodovodného potrubia, do elektrického vedenia alebo iných objektov spôsobiť spätný ráz. Nevykonávajte rezy do oblúka. Preťaženie rezného kotúča zvyšuje jeho namáhanie a náchylnosť k skríženiu alebo zablokovaniu a tým aj riziko spätného nárazu alebo zlomenia brúsneho nástroja alebo zlomenie brúsneho nástroja, čo môže spôsobiť ťažké poranenia. Osobitné bezpečnostné pokyny pre brúsenie brúsnym papierom Používajte brúsne listy správnej veľkosti a riaďte sa pri výbere brúsnych listov údajmi od výrobcu. Brúsne listy vyčnievajúce nad brúsny tanier môžu zapríčiniť poranenia a taktiež spôsobiť zachytenie, roztrhnutie brúsnych listov alebo vyvolať spätný náraz. Osobitné bezpečnostné pokyny pre prácu s drôtenými kefami Všímajte si, či z drôtenej kefy nevypadávajú počas obvyklého používania kúsky drôtu. Drôtenú kefu preto nepreťažujte priveľkým prítlakom. Odlietavajúce kúsky drôtu môžu ľahko preniknúť tenkým odevom a/alebo vniknúť do kože. Ak sa odporúča používanie ochranného krytu, zabráňte tomu, aby sa ochranný kryt a drôtená kefa mohli dotýkať. Tanierové a miskovité drôtené kefy môžu následkom pritláčania a odstredivých síl zväčšiť svoj priemer. Ďalšie bezpečnostné pokyny Vykonajte pri brúsení tenkého kovového plechu alebo iných dobre kmitajúcich štruktúr s veľkým povrchom primerané opatrenia, ako napríklad použitie ťažkých, flexibilných tlmiacich rohožiek. V opačnom prípade sa môže vyskytnúť omnoho vyššia emisia hluku, než je uvedená emisia hluku elektrického náradia. Zohľadnite zvýšenú emisiu hluku aj pre posudzovanie rizika zaťaženia hlukom a pre výber primeranej ochrany sluchu. Použite elastické medzivložky podľa pokynov od výrobcu, pokiaľ boli dodané spolu s brúsnym telesom. Presvedčte sa vždy, či sú pracovné nástroje namontované podľa pokynov výrobcu. Namontovaný pracovný nástroj sa musí dať rukou voľne otáčať. Nesprávne namontované pracovné nástroje sa môžu pri práci uvoľniť a môžu byť vymrštené. S brúsnymi nástrojmi manipulujte opatrne a uschovávajte ich podľa pokynov výrobcu. Poškodené brúsne nástroje môžu dostať trhliny a počas práce sa môžu roztrhnúť. Používajte iba do segmentované diamantové kotúče so záporným uhlom rezu. Pri používaní pracovných nástrojov s vložkou so závitom sa presvedčte o tom, či je závit v pracovnom nástroji dosť dlhý na to, aby doň vošla celá dĺžka vretena ručného elektrického náradia. Závit pracovného nástroja sa musí zhodovať so závitom vretena náradia. Pracovné nástroje, ktoré boli namontované nesprávne, sa môžu počas prevádzky uvoľniť a sposobiť poranenie osôb. Venujte pozornosť rizikám pri použití nesprávnych ochranných krytov. – Pri použití ochranného krytu typu A na brúsenie čelom kotúča sa môžu ochranný kryt a obrobok vzájomne rušiť, čo spôsobuje nedostatočnú kontrolu. – Pri použití ochranného krytu typu B na rezanie brúsnym kotúčom s viazanými rezacími kotúčmi pretrváva zvýšené riziko, že budete vystavení unikajúcim iskrám a časticiam pri brúsení, ako aj úlomkom brúsneho kotúča v prípade jeho rozlomenia. – Pri použití ochranného krytu typu A alebo typu B na rezanie alebo brúsenie betónu, či muriva čelom kotúča pretrváva zvýšené riziko expozíciou prachom, ako aj strata kontroly spôsobená spätným rázom. – Pri použití ochranného krytu typu A alebo typu B s tanierovou kefou, ktorá je hrubšia, než je maximálne stanovené, môžu drôty natrafiť na ochranný kryt a spôsobiť zlomenie drôtov. Pri použití kombinovaných brúsnych a rezacích kotúčov musíte na rozrezávanie použiť ochranný kryt (typ A). OBJ_BUCH-0000000502-001.book Page 168 Friday, November 25, 2022 12:06 PM169

Nesmerujte ručné elektrické náradie proti sebe samému, ani na iné osoby alebo na zvieratá. Hrozí nebezpečenstvo poranenia ostrými alebo horúcimi pracovnými nástrojmi. Dávajte pozor na skryté elektrické vedenia, plynové a vodovodné potrubia. Pred začiatkom práce prekontrolujte priestor práce napr. pomocou hľadača kovov. Používajte stacionárne odsávacie zariadenie a pravidelne prefukujte vetracie štrbiny náradia. Za extrémnych pracovných podmienok sa môže pri obrábaní kovov usadzovať vo vnútri ručného elektrického náradia vodivý prach. To môže narušiť ochrannú izoláciu ručného elektrického náradia. Je zakázané skrutkovať alebo nitovať na ručné elektrické náradie nejaké štítky alebo značky. Poškodená izolácia neposkytuje žiadnu ochranu pred zásahom elektrickým prúdom. Pracujte vždy s prídavnou rukoväťou. Prídavná rukoväť zaručuje spoľahlivé vedenie ručného elektrického náradia. Po obrábaní materiálov, ktoré obsahujú sadru: Vyčistite vetracie otvory ručného elektrického náradia a spínacieho elementu pomocou stlačeného vzduchu, ktorý neobsahuje olej. V opačnom prípade sa môže v telese ručného elektrického náradia a na spínacom elemente usadzovať prach obsahujúci asfalt, ktorý môže v spojení s vlhkosťou vzduchu stvrdnúť.To môže negatívne ovplyvniť spínací mechanizmus. Používanie akumulátorov (akumulátorových blokov) a manipulácia s nimi. Tieto bezpečnostné pokyny platia iba pre akumulátory 18V-FEIN-Li-Ion-AMPShare. Používajte akumulátor iba v produktoch partnerov AMPShare. 18V-akumulátory s označením AMPShare sú úplne kompatibilné s nasledujúcimi produktmi: – všetky produkty systému FEIN-18V-AMPShare, – všetky 18V-produkty od partnerov AMPShare. Pri práci s nesprávnymi, poškodenými, opravenými alebo upravenými akumulátormi, ako aj pri ich nabíjaní hrozí nebezpečenstvo požiaru a/alebo nebezpečenstvo výbuchu. Dodržiavajte pokyny týkajúce sa akumulátorov, ktoré sú uvedené v návode na použitie vášho produktu. Iba tak dokážete bezpečne prevádzkovať akumulátor, ako aj produkt a akumulátory budú chránené pred nebezpečnostným preťažením. Nabíjajte akumulátory iba nabíjačkami, ktoré sú odporúčané spoločnosťou FEIN alebo jedným z partnerov AMPShare. V prípade nabíjačky, ktorá je určená pre určitý druh akumulátorov, hrozí nebezpečenstvo požiaru, ak ju použijete s inými akumulátormi. Akumulátor sa dodáva čiastočne nabitý. Na dosiahnutie plného výkonu akumulátora je potrebné, aby ste akumulátor pred prvým použitím úplne nabili v nabíjačke. Uchovávajte akumulátory mimo dosahu detí. Akumulátory nesmiete rozoberať, otvárať a ani rozdrviť. Nevystavujte akumulátory mechanickým úderom. Pri poškodení a neodbornom používaní akumulátora môžu unikať škodlivé výpary a kvapaliny. Výpary môžu dráždiť dýchacie cesty. Unikajúca kvapalina z akumulátora môže spôsobiť podráždenie pokožky alebo popáleniny. V prípade kontaktu pokožky s kvapalinou z akumulátora okamžite opláchnite zasiahnuté miesto veľkým množstvom vody. V prípade, že sa kvapalina z akumulátora dostane do očí, vymyte si oči čistou vodou a bezodkladne vyhľadajte lekársku pomoc! V prípade, že sa kvapalina z akumulátora dostala na susediace predmety, skontrolujte postihnuté časti. Vyvarujte sa kontaktu s pokožkou nosením ochranných rukavíc. Vyčistite diely/časti suchou papierovou utierkou a poprípade poškodené diely/časti vymeňte. Unikajúce výpary môžu dráždiť dýchacie cesty. Unikajúca kvapalina z akumulátora môže spôsobiť podráždenie pokožky alebo popáleniny. Neskratujte akumulátor. Uchovávajte nepoužívaný akumulátor mimo kancelárskych spiniek, mincí, kľúčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré by mohli spôsobiť premostenie kontaktov. Skrat medzi kontaktmi akumulátora môže mať za následok popáleniny alebo požiar. Špicaté predmety, ako napr. klinec, či skrutkovač, alebo vonkajšie pôsobenie sily, môžu poškodiť akumulátor. Môže dôjsť k internému skratu a akumulátor môže horieť, dymiť, vybuchnúť alebo sa môže prehriať. Poškodené akumulátory nikdy neopravujte. Akúkoľvek údržbu akumulátorov by mal vykonávať iba výrobca alebo splnomocnené servisné strediská. Chráňte akumulátor pred vysokými teplotami, napr. aj pred stálym slnečným žiarením, ohňom, nečistotami, vodou a vlhkosťou. Hrozí nebezpečenstvo výbuchu a skratu. Prevádzkujte a skladujte akumulátor iba pri teplote okolia medzi -20°Ca+50°C. Nenechávajte ležať akumulátor v aute, napr. v lete. Pri teplotách <0 °C môže dôjsť v závislosti od daného zariadenia k obmedzeniu výkonu. Nabíjajte akumulátor iba pri teplotách okolia medzi 0 °C a +35 °C. Nabíjajte akumulátor s prípojkou USB iba cez túto prípojku a pri teplotách okolia medzi +10 °C a +35 °C. Nabíjanie mimo tohto teplotného rozsahu môže poškodiť akumulátor alebo zvýšiť nebezpečenstvo požiaru. Zaobchádzajte s nabitými akumulátormi opatrne. Akumulátory predstavujú zdroj nebezpečenstva, pretože môžu spôsobiť veľmi vysoký skratový prúd. Aj keď sa lítiovo-iónové akumulátory nachádzajú v zdanlivo vybitom stave, nikdy nie sú úplne vybité. Neponárajte akumulátor do kvapalín, ako napr. do (slanej) vody alebo nápojov. Kontakt s kvapalinami môže poškodiť akumulátor. Môže to spôsobiť vysoké teploty, dym, zapálenie alebo výbuch akumulátora. Akumulátor ďalej nepoužívajte a obráťte sa na servis pre zákazníkov autorizovaný spoločnosťou FEIN. max.50°C OBJ_BUCH-0000000502-001.book Page 169 Friday, November 25, 2022 12:06 PM170

Nepoužívajte poškodený akumulátor. Používanie akumulátora musíte okamžite prerušiť a zastaviť hneď vtedy, keď akumulátor začne vykazovať nenormálne vlastnosti, ako napríklad vznik zápachu, vysoké teploty, sfarbenie alebo deformácie. Pri pokračovaní v používaní môže akumulátor vyvíjať vysoké teploty, ako aj dym a môže sa zapáliť a vybuchnúť. Akumulátor neotvárajte, nestláčajte, neprehrievajte a ani ho nespaľujte. Pri nerešpektovaní hrozí nebezpečenstvo popálenia a požiaru. Riaďte sa inštrukciami výrobcu. Zahaste horiace lítiovo-iónové akumulátory vodou, pieskom alebo dekou na hasenie. Zabráňte a vyvarujte sa fyzickým úderom/účinkom. Údery a vniknutia predmetov môžu poškodiť akumulátory. Môže to spôsobiť netesnosti, vysoké teploty, dym, zapálenie alebo výbuch akumulátora. Nikdy nenabíjajte akumulátor bez dozoru, napríklad počas noci. V prípade nerešpektovania hrozí v závislosti od okolností nebezpečenstvo požiaru avýbuchu. Vyberte akumulátor zo svojho originálneho balenia až vtedy, keď sa má použiť. Odoberte akumulátor iba pri vypnutom elektrickom náradí. Pred prácami na elektrickom náradí odoberte z elektrického náradia akumulátor. Ak sa elektrické náradie neúmyselne spustí, hrozí nebezpečenstvo poranenia. Chráňte akumulátor pred vlhkosťou a vodou. Čistite znečistené prípojky akumulátora a elektrického náradia suchou a čistou utierkou. Pri preprave a uschovaní elektrického náradia z neho vyberte akumulátor. Riaďte sa bezpečnostnými pokynmi v návodoch na použitie nabíjačiek od spoločnosti FEIN alebo od partnerov AMPShare. Hodnoty vibrácií a emisií hluku V týchto inštrukciách uvedené hodnoty vibrácií a emisií hluku boli merané v súlade s normovanou metódou merania podľa normy EN 62841 a môžete ich použiť na vzájomné porovnávanie zariadení. Sú vhodné aj na predbežný odhad zaťaženia vibráciami a hlukom. Uvedené emisné hodnoty vibrácií a hluku reprezentujú hlavné použitia elektrického náradia. Ak sa ale elektrické náradie použije pre iné aplikácie s odlišnými vloženými, resp. nasadenými nástrojmi alebo s nedostatočnou údržbou, sa môžu celkové hodnoty vibrácií a hodnoty emisie hluku odlišovať. Môže to značne zvýšiť zaťaženie vibráciami a hlukom počas celej doby trvania práce. Na presný odhad zaťaženia vibráciami s hlukom by ste mali zohľadniť aj časy, v ktorých je zariadenie vypnuté alebo je síce v prevádzke, ale bez skutočného nasadenia. Toto môže značne znížiť zaťaženie vibráciami a hlukom počas celej doby trvania práce. Stanovte dodatočné bezpečnostné opatrenia na ochranu operátora pred účinkom vibrácií a hlukom, ako napríklad: Údržba elektrického náradia a nasadených nástrojov, udržiavanie rúk v teple, organizácia pracovných postupov. Zaobchádzanie so zdraviu škodlivým prachom Pri pracovných činnostiach s týmto náradím, pri ktorých dochádza k úberu materiálu, vzniká prach, ktorý môže byť zdraviu škodlivý. Dotyk alebo vdychovanie niektorých druhov prachu, napr. z azbestu a z materiálov obsahujúcich azbest, z náteru obsahujúceho olovo, z kovov, niektorých druhov dreva, minerálov, silikátových častíc materiálov obsahujúcich kamenivo, z rozpúšťadiel farieb, z prostriedkov na ochranu dreva, z ochranných náterov pre vodné dopravné prostriedky môže vyvolať u niektorých osôb alergické reakcie a/alebo spôsobiť ochorenie dýchacích ciest, rakovinu a vyvolávať poruchy plodnosti. Riziko vyvolané nadýchaním sa prachu je závislé od doby zotrvania v ohrozenom priestore. Používajte odsávacie zariadenie zodpovedajúce vznikajúcemu druhu prachu ako aj osobné ochranné pomôcky a postarajte sa o dobré vetranie pracoviska. Obrábanie materiálov, ktoré obsahujú azbest, prenechajte výlučne na odborníkov. Drevený prach, prach z ľahkých kovov, horúce zmesi brúsneho prachu a chemických látok sa môžu za nepriaznivých podmienok samovznietiť, alebo môžu spôsobiť výbuch. Vyhýbajte sa tomu, aby prúd iskier smeroval k zásobníku na prach, a zabráňte prehrievaniu ručného elektrického náradia a brúseného materiálu, zavčasu vyprázdňujte zásobník na prach, dodržiavajte pokyny výrobcu materiálu aj predpisy o obrábaní príslušného materiálu platné vo Vašej krajine. Návod na používanie. Používanie elektrického náradia bez spojenia so stojanom na brúsenie a rezanie. Nechajte elektrické náradie po silnom zaťažení niekoľko minút bežať v chode naprázdno, aby ste ochladili vložený, resp. nasadený nástroj. Montáž/demontáž vloženého, resp. nasadeného nástroja CCG18-125-15 AS (**): Stláčajte aretačné tlačidlo (pozri stranu 8) iba pri úplne zastavenom motore. V opačnom prípade môžete poškodiť elektrické náradie. V upínacej prírube je okolo centrovacieho prstenca vložený krúžok typu O. Ak chýba, alebo je poškodený, musíte krúžok typu O pred ďalším použitím bezpodmienečne vymeniť. Montáž/demontáž vloženého, resp. nasadeného nástroja CCG18-125-15 X AS (**): Používajte iba originálne vložené, resp. nasadené nástroje X-LOCK, ktoré majú na sebe logo X- LOCK. Iba v prípade originálnych vložených, resp. nasadených nástrojoch X-LOCK je zaistené a zabezpečené, že je dodržaná max. hrúbka upnutia 1,6 mm. Väčšia hrúbka upnutia môže spôsobiť neisté upnutie, na základe čoho by sa mohol uvoľniť vložený, resp. nasadený nástroj. OBJ_BUCH-0000000502-001.book Page 170 Friday, November 25, 2022 12:06 PM171

Dbajte na to, aby boli vložený, resp. nasadený nástroj, ako aj upnutie bez deformácií a bez častíc nečistôt alebo častíc. Venujte pozornosť rozmerom brúsnych nástrojov. Venujte pozornosť tomu, aby boli pre montážou vloženého, resp. nasadeného nástroja X- LOCK oba zaisťovacie výstupky X-LOCK otvorené. V prípade potreby vyčistite priestor medzi oboma zaisťovacími výstupkami X-LOCK. Skontrolujte po montáži, či nie je hrana brúsneho nástroja vyššie než referenčná plocha a tým nástroj riadne namontovaný. Ak je hrana vyššie, musíte vyčistiť upnutie alebo nesmiete brúsny nástroj použiť. Používajte páčku (pozri stranu 9) iba pri úplne zastavenom motore. Nezapínajte elektrické náradie s otvorenou upínacou páčkou. V opačnom prípade hrozí nebezpečenstvo stlačenia pre ruku a prsty. Nesiahajte do oblasti upínacích čeľustí. V opačnom prípade hrozí nebezpečenstvo stlačenia prstov. Vybavenie Pozvoľný rozbeh slúži k tomu, zredukovať reakčné sily pri zapnutí a zvyšovaní otáčok elektrického náradia na otáčky voľnobehu. Ochrana pred opätovným spustením zabraňuje tomu, aby sa elektrické náradie znovu samostatne rozbehlo, ak bol počas prevádzky prerušený prívod prúdu. Vypnite v takomto prípade elektrické náradie, skontrolujte prívod prúdu a následne znovu zapnite elektrické náradie. Elektronická ochrana proti preťaženiu znižuje pri preťažení elektrického náradia riziko poškodenia motora. Dlhšie zablokovanie (> 1 s) vloženého, resp. nasadeného nástroja spôsobí samostatné vypnutie elektrického náradia. Následne prepnite spínač do polohy Vyp., vytiahnite, resp. odstráňte elektrické náradie z obrobku a skontrolujte nasadený alebo vložený nástroj, čin nie je poškodený. Následne znovu zapnite elektrické náradie. Elektronické prednastavenie otáčok umožňuje prispôsobenie otáčok príslušnému prípadu použitia, ako aj použitému nasadenému alebo vloženému nástroju. Monitorovanie spätného rázu redukuje riziko neočakávaného spätného rázu (spätného úderu) stroja. V takomto prípade sa elektrické náradie automaticky vypne. Následne prepnite spínač do polohy Vyp., vytiahnite, resp. odstráňte elektrické náradie z obrobku a skontrolujte nasadený alebo vložený nástroj, čin ie je poškodený. Následne znovu zapnite elektrické náradie. Monitorovanie pádu redukuje nebezpečenstvo, ktoré vychádza z padajúceho elektrického náradia. V takomto prípade sa elektrické náradie automaticky vypne. Následne prepnite spínač do pozície Vyp. a skontrolujte vložený, resp. nasadený nástroj, či nie je poškodený. Následne znovu zapnite elektrické náradie. Elektrické náradie je vybavené systémom brzdenia, ktorý zabrzdí/zastaví vložený/nasadený nástroj elektrického náradia. Vďaka tomu je znížené riziko úrazu, resp. nehody. Ovládacia jednotka Ovládacia jednotka slúži na predvoľbu otáčok, ako aj na zobrazenie stavu elektrického náradia. Ukazovateľ stavu nabitia akumulátora (1) Ukazovateľ monitorovania spätného rázu (2) Ukazovateľ stavu elektrického náradia (3) Ukazovateľ teploty (4) Ukazovateľ Význam/náprava zelený Akumulátor je nabitý. žltý Akumulátor je takmer vybitý. Čoskoro vymeňte akumulátor. červený Akumulátor je prázdny. Vymeňte alebo nabite akumulátor. Ukazovateľ Význam/náprava červený Bol rozpoznaný náhly spätný ráz elektrického náradia. Vypnite elektrické náradie a skontrolujte vložený, resp. nasadený nástroj, či nie je poškodený. Ukazovateľ Význam zelený Stav OK. žltý Kritická teplota alebo takmer vybitý akumulátor. svieti červenou farbou Zareagovala ochrana proti preťaženiu, elektrické náradie je prehriate, alebo takmer vybitý akumulátor. bliká červenou farbou Zareagovala ochrana pred opätovným spustením, zareagovalo monitorovanie spätného rázu, alebo zareagovalo monitorovanie pádu. Ukazovateľ Význam/náprava žltý Kritická teplota. Prevádzkujte elektrické náradie vo voľnobehu a nechajte ho vychladnúť. červený Elektrické náradie je prehriate a vypne sa. Nechajte elektrické náradie vychladnúť. (2) (3) (1) (4) (5) (6) OBJ_BUCH-0000000502-001.book Page 171 Friday, November 25, 2022 12:06 PM172

Ukazovateľ stupňa otáčok (5) Tlačidlo predvoľby otáčok (6) Nastavenie stupňa otáčok prebieha v nasledujúcom poradí: 1 - 2 - 3 - 2 - 1 - 2 - ... Nastavenie je možné aj počas prevádzky. Ukazovateľ stavu nabitia na akumulátore (pozri strana 13). Stav nabitia možno zobraziť zelenými LED na ukazovateli stavu nabitia na akumulátore. Stlačte tlačidlo ukazovateľa stavu nabitia alebo na zobrazenie stavu nabitia. Ak po stlačení tlačidla ukazovateľa stavu nabitia nesvieti žiadna LED, je akumulátor poškodený a musíte ho vymeniť. Preprava. Odporúčané lítiovo-iónové akumulátory podliehajú požiadavkám predpisov/zákona o nebezpečných veciach. Akumulátory môže používateľ prepravovať po ceste bez splnenia ďalších podmienok. Pri preprave tretími stranami (napr.: letecká doprava alebo špedícia) treba dodržiavať osobitné požiadavky týkajúce sa obalov a označenia. V tomto prípade si pri príprave zásielkového kusa musíte prizvať experta na nebezpečné veci. Zasielajte akumulátory iba vtedy, keď sú ich telesá nepoškodené. Prelepte otvorené kontakty a zabaľte akumulátor tak, aby sa v obale nehýbal. Taktiež, prosím, rešpektujte prípadné obšírnejšie národné predpisy. Údržba a autorizované servisné stredisko. Venujte, prosím, pozornosť tomu, že elektrické náradie smú opravovať, udržiavať a kontrolovať iba odborní elektrikári, pretože neodbornou opravou a údržbou môžu pre používateľa vzniknúť závažné ohrozenia. Pri extrémnych prevádzkových podmienkach sa môže pri obrábaní kovov vo vnútri ručného elektrického náradia usádzať jemný dobre vodivý prach. Vnútorný priestor ručného elektrického náradia často pravidelne prefúkajte cez vetracie otvory suchým tlakovým vzduchom, ktorý neobsahuje olej. Pri obrábaní materiálov s obsahom sadry môže vznikať prach. Ten sa môže usadiť vo vnútri elektrického náradia, ako aj na spínacích prvkoch a v spojení s vlhkosťou vzduchu stvrdnúť. Na základe toho môže byť negatívne ovplyvnený spínací mechanizmus. Vyfúkajte vnútorný priestor elektrického náradia často cez vetracie otvory a spínacie prvky suchým stlačeným vzduchom bez obsahu oleja. Produkty, ktoré boli v kontakte s azbestom, sa nesmú dávať do opravy. Produkty kontaminované azbestom treba dať na likvidáciu podľa predpisov pre likvidáciu odpadu obsahujúceho azbest, ktoré platia vo Vašej krajine. Obráťte sa, prosím, s elektrickým náradím a príslušenstvom od spoločnosti FEIN, ktoré vyžaduje opravu, na váš servis pre zákazníkov spoločnosti FEIN. Adresu nájdete na internetovej adrese www.fein.com. Vymeňte nálepky a upozornenia na elektrickom náradí, ak sú zostarnuté a opotrebované. Aktuálny zoznam náhradných súčiastok pre toto ručné elektrické náradie nájdete na Internete na domovskej stránke www.fein.com. Používajte len originálne náhradné súčiastky. V prípade potreby vymeňte nasledujúce súčiastky: Vložené, resp. nasadené nástroje, upínacie príruby (pokiaľ sú k dispozícii), ochranný kryt, akumulátor, prídavná rukoväť, filter na ochranu proti prachu, ochrana rúk Údržba a čistenie. Príležitostne vyčistite vetracie štrbiny a prípojky akumulátora mäkkým, čistým a suchým štetcom. – Nepoužívajte na čistenie akumulátora chemické substancie. Zákonná záruka a záruka výrobcu. Zákonná záruka na produkt platí podľa zákonných predpisov v krajine uvedenia do prevádzky. Firma FEIN okrem toho poskytuje záruku podľa vyhlásenia výrobcu FEIN o záruke. V základnej výbave Vášho ručného elektrického náradia sa môže nachádzať len časť príslušenstva popísaného alebo zobrazeného v tomto Návode na používanie. Vyhlásenie o konformite. Vyhlásenie CE platí iba pre krajiny Európskej únie a EFTA (European Free Trade Association) a iba pre produkty, ktoré sú určené pre trh EÚ alebo EFTA. Po po uvedení produktu na trh EÚ, stráca značka UKCA svoju platnosť. Vyhlásenie UKCA platí iba pre britský trh (Anglicko, Wales a Škótsko) a iba pre produkty, ktoré sú určené pre britský trh. Po uvedení produktu na britský trh stráca značka CE svoju platnosť. Firma FEIN vyhlasuje na svoju výlučnú zodpovednosť, že tento produkt sa zhoduje s príslušnými normatívnymi dokumentmi uvedenými na poslednej strane tohto Návodu na používanie. Technické podklady sa nachádzajú na adrese: C. & E. Fein GmbH Hans-Fein-Straße 81 73529 Schwäbisch Gmünd-Bargau, Germany Ukazovateľ Význam 1 3 400/min 2 6 600/min 3 9 800/min OBJ_BUCH-0000000502-001.book Page 172 Friday, November 25, 2022 12:06 PM173

Ochrana životného prostredia, likvidácia. Nezahadzujte akumulátory do domového odpadu! Obaly, výrobky, ktoré doslúžili, a príslušenstvo dajte na recykláciu zodpovedajúcu ochrane životného prostredia. Akumulátory dávajte na predpísanú likvidáciu len vo vybitom stave. V takom prípade, keď nie sú akumulátory úplne vybité, na zabránenie proti skratom zaizolujte ich kontakty pomocou izolačnej pásky. Iba pre krajiny EÚ: Podľa európskej smernice 2006/66/ES sa poškodené alebo použité akumulátory musia zbierať oddelene a priviesť do ekologického procesu opätovného použitia. Výber príslušenstva (pozri strany 16 – 19). Používajte len originálne príslušenstvo značky FEIN. Používané príslušenstvo musí byť schválené pre konkrétny typ ručného elektrického náradia. A-1 Ochranný kryt na rozbrusovanie/rozrezávanie, typ A B-1 Ochranný kryt na brúsenie, typ B 1-1 Hrubovací kotúč, typ 27 2-1 Rezný kotúč (použite iba ochranný kryt na rozrezávanie, typ A) 3-1 Lamelový brúsny kotúč 3-2 Oporný tanier pre fíbrové brúsne kotúče, fíbrové brúsne kotúče (montujte iba spolu s dodaným upínacím prostriedkom pre oporný tanier) 3-3 Brúsny papier so suchým zipsom, samolepiace brúsne listy, samolepiaca brúsna tkanina, špongie (iba CCG18-125-15 AS (**): použite vhodný vidlicový kľúč) 4-1 Kužeľová kefa s oceľovými drôtmi 4-2 Miskovitá kefa s oceľovými drôtmi, lamelové brúsne kotúče (Iba CCG18-125-15 AS (**): použite vhodný vidlicový kľúč) 5-1 Diamantový vykružovací vrták (iba CCG18-125-15 AS (**): použite vhodný vidlicový kľúč) OBJ_BUCH-0000000502-001.book Page 173 Friday, November 25, 2022 12:06 PM174
