РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CCG 18-125-15 AS Fein

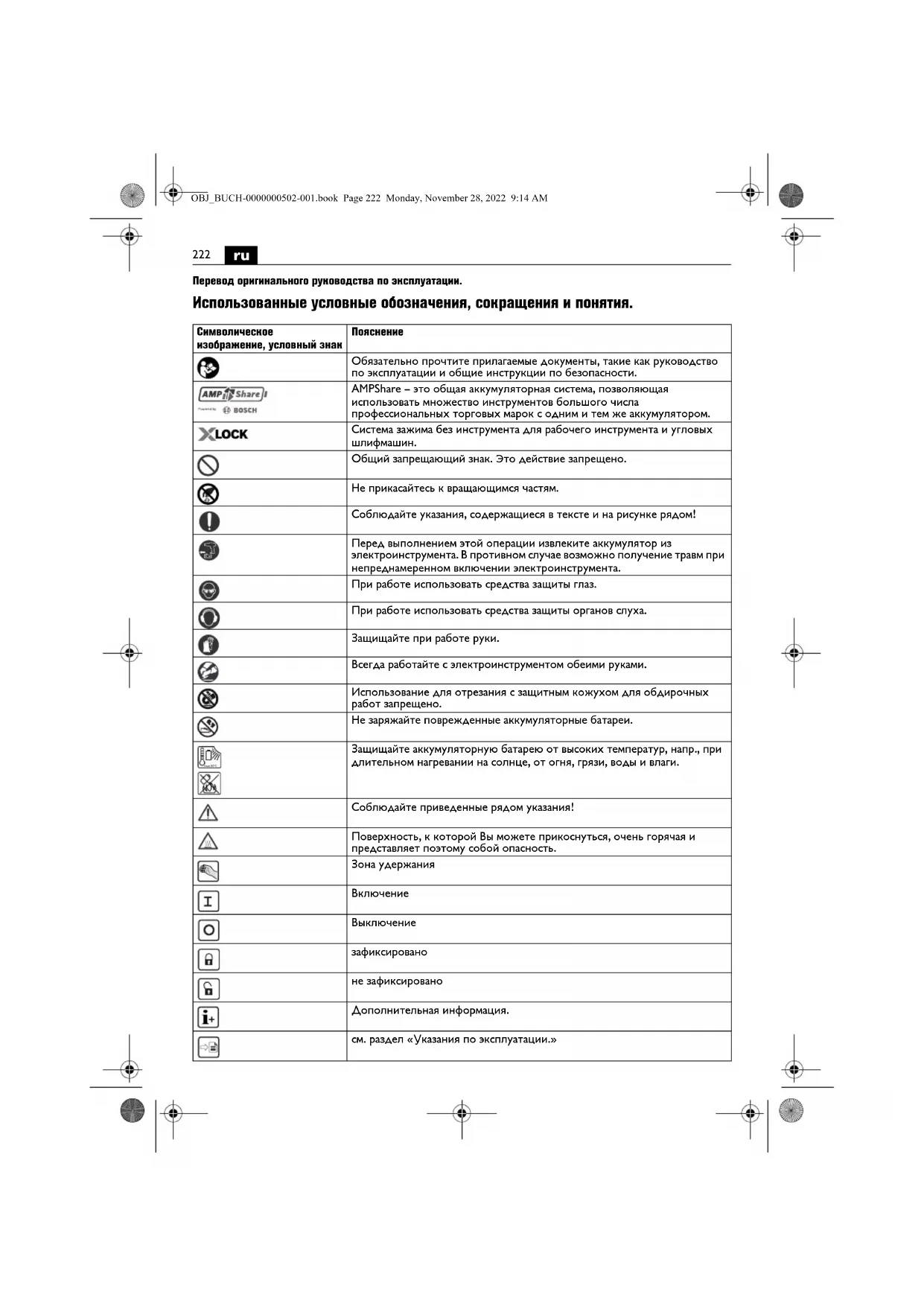

Перевод оригинального руководства по эксплуатации. Использованные условные обозначения, сокращения и понятия. Символическое изображение, условный знак

Обязательно прочтите прилагаемые документы, такие как руководство по эксплуатации и общие инструкции по безопасности. AMPShare – это общая аккумуляторная система, позволяющая использовать множество инструментов большого числа профессиональных торговых марок с одним и тем же аккумулятором. Система зажима без инструмента для рабочего инструмента и угловых

Общий запрещающий знак. Это действие запрещено. Не прикасайтесь к вращающимся частям. Соблюдайте указания, содержащиеся в тексте и на рисунке рядом! Перед выполнением этой операции извлеките аккумулятор из электроинструмента. В противном случае возможно получение травм при непреднамеренном включении электроинструмента. При работе использовать средства защиты глаз. При работе использовать средства защиты органов слуха. Защищайте при работе руки. Всегда работайте с электроинструментом обеими руками. Использование для отрезания с защитным кожухом для обдирочных работ запрещено. Не заряжайте поврежденные аккумуляторные батареи. Защищайте аккумуляторную батарею от высоких температур, напр., при длительном нагревании на солнце, от огня, грязи, воды и влаги. Соблюдайте приведенные рядом указания! Поверхность, к которой Вы можете прикоснуться, очень горячая и представляет поэтому собой опасность. Зона удержания

зафиксировано не зафиксировано Дополнительная информация. см. раздел «Указания по эксплуатации.» max.50°C OBJ_BUCH-0000000502-001.book Page 222 Monday, November 28, 2022 9:14 AM223

Подтверждает соответствие электроинструмента директивам Европейского Сообщества. Подтверждение соответствия электроинструмента положениям директив Великобритании (Англии, Уэльса, Шотландии). Это указание предупреждает о возможной опасной ситуации, которая может привести к серьезным травмам или смерти. Знак вторичной переработки: обозначает пригодные для повторного использования материалы Отработавшие свой ресурс электрические изделия следует собирать и сдавать отдельно на экологически чистую переработку. Тип аккумулятора Тип зарядного устройства (**) может содержать цифры или буквы (Ax – Zx) Обозначение для внутренних целей Символическое изображение, условный знак

Условный знак Eдиница измерения, международное обозначение

, rpm, r/min Номинальное число оборотов на холостом ходу U V Номинальное напряжение M... mm Диаметр метрической резьбы Ø mm Диаметр круглой части mm Ø

=макс. диаметр шлифовального/отрезного круга

=диаметр посадочного отверстия T=толщина шлифовального/отрезного круга mm Ø

=макс. диаметр опорной шлифовальной тарелки mm M=резьба для зажимного фланца l=длина шпинделя с резьбой mm Ø

=макс. диаметр чашечной щетки M=резьба для зажимного фланца/сменного рабочего инструмента T=макс. длина проволоки mm Ø

=макс. диаметр алмазного приспособления для сверления отверстий M=резьба для зажимного фланца/сменного рабочего инструмента kg Масса электроинструмента в соответствии с EPTA- Procedure 01 без аккумулятора и сменного рабочего инструмента с защитным кожухом типа A / B kg Масса аккумулятора

dB Уровень звукового давления

dB Уровень звуковой мощности K... Погрешность m/s

Вибрация в соответствии с EN 62841 (векторная сумма трех направлений) OBJ_BUCH-0000000502-001.book Page 223 Monday, November 28, 2022 9:14 AM224

Для Вашей безопасности. Прочтите все указания и инструкции по технике безопасности. Упущения, допущенные при соблюдении указаний и инструкций по технике безопасности, могут стать причиной поражения электрическим током, пожара и тяжелых травм. Сохраняйте эти инструкции и указания для будущего использования. Не применяйте настоящий электроинструмент, предварительно не изучив основательно и полностью не усвоив это руководство по эксплуатации, а также приложенные «Общие указания по технике безопасности» (номер публикации 3 41 30 465 06 0). Сохраняйте названные документы для дальнейшего использования и приложите их к электроинструменту при его передаче другому лицу или при его продаже. Учитывайте также соответствующие национальные правила по охране труда. Назначение электроинструмента: ручная аккумуляторная угловая шлифмашина предназначена для резки, обдирки и крацевания металлических и каменных материалов, а также сверления в каменных материалах при помощи алмазного приспособления для сверления отверстий без использования воды. Для резки с помощью связанных абразивов необходимо использовать специальный защитный кожух для резки. Для резки камня необходимо обеспечить достаточное удаление пыли. В комбинации с допущенными шлифовальными инструментами электроинструмент можно использовать для шлифования наждачной

Электроинструмент нельзя использовать для шлифования бетона. Общие предупреждающие указания по шлифованию, шлифованию наждачной бумагой, для работ с проволочными щетками или отрезными шлифовальными кругами Данный электроинструмент предназначен для использования в качестве шлифмашины, шлифмашины с наждачной бумагой, проволочной щетки, приспособления для сверления отверстий или машинки для абразивного отрезания. Примите во внимание все указания по технике безопасности, инструкции, изображения и данные, полученные вместе с инструментом. Несоблюдение всех нижеследующих инструкций может привести к поражению электротоком, пожару и/или тяжелым

Этот электроинструмент не пригоден для полирования. Применение электроинструмента не по назначению чревато опасностями и травмами. Не используйте электроинструмент для функций, для которых он не был специально сконструирован и которые не были специально предусмотрены производителем. Такое переоснащение может привести к утрате контроля над инструментом и тяжелым травмам. Не применяйте сменный рабочий инструмент, не предусмотренный изготовителем специально для настоящего электроинструмента и не рекомендованный им. Возможность закрепления сменного рабочего инструмента на Вашем электроинструменте сама по себе не гарантирует безопасной работы. Допустимое число оборотов рабочего инструмента должно быть не менее указанного на электроинструменте максимального числа оборотов. Сменные рабочий инструмент, вращающийся с большей, чем допустимо скоростью, может разорваться и разлететься в пространстве. Наружный диаметр и толщина применяемой оснастки должны соответствовать размерам Вашего электроинструмента. Неправильно подобранные принадлежности не могут быть в достаточной степени защищены и могут выйти из-под

Размеры крепления сменного рабочего инструмента должны соответствовать размерам крепежных средств электроинструмента. Сменные рабочие инструменты, которые не точно крепятся на электроинструменте, вращаются неравномерно, очень сильно вибрируют и могут выйти из-под

Не используйте поврежденные сменные рабочие инструменты. Проверяйте каждый раз перед использованием сменные рабочие инструменты, напр., шлифовальные круги, на сколы и трещины, шлифовальные тарелки на трещины, риски или сильный износ, проволочные щетки на незакрепленные или поломанные проволоки. В случае падения электроинструмента или сменного рабочего инструмента проверьте их на предмет возможных повреждений, используйте только неповрежденную рабочую оснастку. После проверки h,AG m/s

Среднее значение вибрации при прямом

Среднее значение взвешенного ускорения при шлифовании шлифовальной шкуркой m, s, kg, A, mm, V, W, N, °C, dB, min, m/s

Основные и производные единицы измерения Международной системы единиц СИ. Условный знак Eдиница измерения, международное обозначение

и монтажа сменного рабочего инструмента Вы и находящиеся поблизости люди должны держаться вне зоны вращения рабочего инструмента. Включите электроинструмент на 1 минуту на максимальную частоту вращения. Поврежденный сменный рабочий инструмент, как правило, ломается в течение этого пробного отрезка

Применяйте средства индивидуальной защиты. В зависимости от выполняемой работы применяйте защитный щиток для лица, защитное средство для глаз или защитные очки. При необходимости надевайте респиратор, наушники, защитные рукавицы или специальный фартук, чтобы защитить себя от небольших частиц, которые образуются при шлифовании, и частиц материала. Глаза должны быть защищены от летающих в воздухе посторонних частиц, которые могут образовываться при выполнении различных работ. Противопылевой респиратор или защитная маска органов дыхания должны задерживать образующуюся при работе пыль. Продолжительное воздействие сильного шума может привести к потере слуха. Следите за тем, чтобы все люди находились на безопасном расстоянии от рабочего участка. Каждый человек в пределах рабочего участка должен иметь средства индивидуальной защиты. Осколки детали или разорванных рабочих инструментов могут отлететь в сторону и стать причиной травм также и за пределами непосредственного рабочего участка. При выполнении работ, при которых рабочий инструмент может задеть скрытую электропроводку, всегда держите электроинструмент за изолированные рукоятки. Контакт с находящейся под напряжением проводкой может привести к поражению электрическим током. Никогда не выпускайте электроинструмент из рук, пока вращающаяся оснастка полностью не остановится. Вращающиеся детали могут зацепиться за опорную поверхность, и в результате Вы можете потерять контроль над электро- инструментом. Выключайте электроинструмент при транспортировке. Ваша одежда может быть случайно захвачена вращающимися принадлежностями, и они могут нанести Вам

Регулярно очищайте вентиляционные прорези Вашего электроинструмента. Вентилятор двигателя затягивает пыль в корпус, и большое скопление металлической пыли может привести к опасности поражения электрическим током. Не пользуйтесь электроинструментом вблизи горючих материалов. Искры могут воспламенить такие материалы. Не применяйте принадлежности, требующие применение охлаждающих жидкостей. Применение воды или других охлаждающих жидкостей может привести к поражению электротоком. Обратный удар (отдача) и соответствующие предупредительные указания Обратный удар – это внезапная реакция в результате заедания или блокирования вращающегося рабочего инструмента, напр., шлифовального круга, шлифовальной тарелки, проволочной щетки и т.д., ведущая к резкому останову вращающегося рабочего инструмента. Вследствие этого электроинструмент выходит из- под контроля и ускоряется против направления вращения отрезного круга в месте блокировки. Если, напр., шлифовальный круг застрянет в заготовке, погруженный в заготовку край шлифовального круга может заклиниться в заготовке, вследствие чего шлифовальный круг может отскочить или стать причиной рикошета. При этом шлифовальный круг движется на оператора или от него, в зависимости от направления вращения круга в месте блокирования. При этом шлифовальный круг может поломаться. Обратный удар является следствием неправильного использования электроинструмента или ошибки оператора. Он может быть предотвращен описанными ниже мерами предосторожности. Крепко держите электроинструмент, Ваше тело и руки должны занять положение, в котором Вы можете противодействовать обратным силам. При наличии, всегда применяйте дополнительную руко- ятку, чтобы как можно лучше противодействовать обратным силам или реакционным моментам при наборе оборотов. Оператор может подходящими мерами предосторожности противодействовать силам обратного удара и отталкивающим силам. Ваша рука никогда не должна быть вблизи вращающихся деталей электроинструмента. При обратном ударе режущий или шлифовальный инструмент может отскочить Вам на руку. Держитесь в стороне от участка, куда при обратном ударе будет перемещаться электроинструмент. Обратный удар перемещает электроинструмент в противоположном направлении к движению шлифовального круга в месте блокирования. Особенно осторожно работайте на углах, острых кромках и т.д. Предотвращайте отскок рабочего инструмента от заготовки и его заклинивание. Вращающийся сменный рабочий инструмент склонен к заклиниванию на углах, острых кромках и при отскоке. Это вызывает потерю контроля или обратный удар. Не используйте цепные круги для резания древесины, сегментированные алмазные отрезные круги с зазором более 10 мм и пильные диски с зубьями. Такие сменные рабочие инструменты часто становятся причиной обратного удара и потери контроля. OBJ_BUCH-0000000502-001.book Page 225 Monday, November 28, 2022 9:14 AM226

Специальные предупредительные указания по шлифованию и отрезанию Применяйте допущенные исключительно для Вашего электроинструмента абразивные инструменты и предусмотренные для них защитные кожухи. Абразивные инструменты, не предусмотренные для этого электроинструмента, не могут быть достаточно закрыты и представляют собой опасность. Изогнутые шлифовальные круги необходимо монтировать таким образом, чтобы их шлифовальная поверхность не выступала за край защитного кожуха. Неправильно монтированный шлифовальный круг, выступающий за край защитного кожуха, не прикрывается достаточным

Защитный кожух необходимо надежно установить на электроинструмент и настроить с максимальным уровнем безопасности таким образом, чтобы в сторону пользователя смотрела как можно меньшая часть неприкрытого абразивного инструмента. Защитный кожух защищает оператора от обломков, случайного контакта с абразивным инструментом и искрами, от которых могла бы воспламениться одежда. Абразивные инструменты допускается применять только для рекомендуемых работ. Например: Никогда не шлифуйте боковой поверхностью отрезного круга. Отрезные круги предназначены для съема материала кромкой. Воздействием боковых сил на этот абразивный инструмент можно сломать его. Всегда применяйте неповрежденные зажимные фланцы с правильными размерами и формой для выбранного Вами шлифовального круга. Правильные фланцы являются опорой для шлифовального круга и уменьшают опасность его поломки. Фланцы для отрезных кругов могут отличаться от фланцев для шлифовальных кругов. Не применяйте изношенные шлифовальные круги больших электроинструментов. Шлифовальные круги для больших электроинструментов изготовлены не для высоких скоростей вращения маленьких электроинструментов, и их может

При использовании кругов двойного назначения всегда применяйте соответствующий защитный кожух для выполняемых работ. При использовании неправильного защитного кожуха он может утратить желаемые защитные свойства и привести к тяжелым травмам. Дополнительные специальные предупредительные указания для отрезания шлифовальным кругом Предотвращайте блокирование отрезного круга и завышенное усилие прижатия. Не выполняйте слишком глубокие резы. Перегрузка отрезного круга повышает его нагрузку и склонность к перекашиванию или блокированию и этим возможность обратного удара или поломки абразивного инструмента. Избегайте зоны перед и за вращающимся отрезным кругом. Если Вы ведете отрезной круг в заготовке от себя, то в случае обратного удара электроинструмент с вращающимся кругом может отскочить прямо на Вас. При заклинивании отрезного круга и при перерыве в работе выключайте электроинструмент и держите его спокойно и неподвижно до остановки круга. Никогда не пытайтесь вынуть еще вращающийся отрезной круг из разреза, так как это может привести к обратному удару. Установите и устраните причину заклинивания. Не включайте повторно электроинструмент, пока абразивный инструмент находится в заготовке. Дайте отрезному кругу развить полное число оборотов, перед тем как Вы осторожно продолжите резание. В противном случае круг может заесть, он может выскочить из обрабатываемой заготовки и привести к обратному удару. Обеспечьте надежную опору для листовых материалов и крупных заготовок во избежание риска обратного удара по причине заклинившего отрезного круга. Крупные заготовки могут прогибаться под собственным весом. Заготовка должна иметь опору с обеих сторон круга, причем как рядом с линией разреза, так и по внешним

Будьте особенно осторожны при выполнении разрезов в стенах или других местах, куда нельзя заглянуть. Погружающийся отрезной круг может при попадании на газопровод или водопровод, электрическую проводку или другие объекты привести к обратному удару. Не выполняйте криволинейных резов. Перегрузка отрезного круга повышает нагрузку на него, отрезной круг может перекоситься или застрять в заготовке, что может привести к обратному удару или разлому абразивного инструмента, в результате чего могут возникнуть травмы. Специальные предупредительные указания для шлифования наждачной бумагой Используйте шлифовальные шкурки правильного размера и учитывайте данные производителя по выбору шлифовальных шкурок. Шлифовальная шкурка, выступающая за край шлифовальной тарелки, может стать причиной травм и заклинивания, может порваться или привести к обратному удару. OBJ_BUCH-0000000502-001.book Page 226 Monday, November 28, 2022 9:14 AM227

Особые предупредительные указания для работ с проволочными щетками Учитывайте, что проволочные щетки теряют проволоки также и при нормальной работе. Не перегружайте проволоки чрезмерным усилием прижатия. Отлетающие куски проволоки могут легко проникнуть через тонкую одежду и/или

Если для работы рекомендуется использовать защитный кожух, то исключайте соприкосновение проволочной щетки с кожухом. Тарельчатые и чашечные щетки могут увеличивать свой диаметр под действием усилия прижатия и центробежных

Прочие указания по технике безопасности Во время шлифования тонких металлических листов или прочих легко вибрирующих конструкций с большой поверхностью принимайте соответствующие меры, напр., применяйте тяжелый, гибкий мат, гасящий вибрацию. В противном случае может создаваться намного более высокая общая шумовая эмиссия, чем указано в технических характеристиках электроинструмента. Также учитывайте повышенную шумовую эмиссию при оценке рисков шумовой нагрузки и при выборе соответствующих средств защиты органов слуха. Если к абразивному инструменту прилагаются эластичные прокладки, используйте их согласно указаниям изготовителя. Проверьте, чтобы рабочие принадлежности были установлены в соответствии с указаниями изготовителя. Установленная оснастка должна вращаться свободно, без заеданий. Неправильно установленные принадлежности могут во время работы соскочить и отлететь. Аккуратно обращайтесь со шлифовальными кругами и храните их в соответствии с указаниями производителя. На поврежденных шлифовальных кругах могут образоваться трещины, в результате чего они могут расколоться во время работы. Используйте только сегментированные алмазные круги с негативным углом резания. При использовании оснастки с резьбовым хвостовиком следите за тем, чтобы резьба на оснастке имела достаточную длину с учетом длины шпинделя электроинструмента. Резьба устанавливаемой оснастки должна соответствовать резьбе шпинделя. Неправильно установленные принадлежности могут слететь во время работы и нанести травмы. Учитывайте риски, возникающие из-за использования неправильных защитных кожухов. – При применении защитного кожуха типа A для бокового шлифования защитный кожух и заготовка могут цепляться друг за друга, что может привести к неудовлетворительному

– При применении защитного кожуха типа B для отрезания шлифовальным кругом из связанных абразивов повышается риск вылета искр и частиц шлифуемого материала, а также обломков шлифовального круга в случае его

– При применении защитного кожуха типа A или типа B для отрезания или бокового шлифования в бетоне или каменной кладке повышается риск воздействия пыли, а также утраты контроля над инструментом в результате обратного удара. – При применении защитного кожуха типа A или типа B с тарельчатой щеткой, которая превышает указанную толщину, проволоки могут сталкиваться с защитным кожухом, что может привести к поломке проволоки. При использовании комбинированных шлифовальных и отрезных шлифовальных кругов должен применяться защитный кожух для резки (тип A). Не направляйте электроинструмент на себя, других лиц и животных. Это чревато травмами от острых или горячих режущих или шлифовальных инструментов. Следите за скрытой электрической проводкой, газопроводом и водопроводом. До начала работы проверить рабочий участок, например, металлоискателем. Используйте стационарную вытяжную установку и регулярно продувайте вентиляционные щели. При работе в экстремальных условиях при обработке металлов внутри электроинструмента может откладываться токопроводящая пыль. Это может отрицательно повлиять на защитную изоляцию электроинструмента. Запрещается закреплять на электроинструменте таблички и обозначения с помощью винтов и заклепок. Поврежденная изоляция не защищает от поражения электрическим током. Работайте всегда с дополнительной рукояткой. Дополнительная рукоятка обеспечивает надежное ведение электроинструмента. После обработки содержащих гипс материалов: очищайте вентиляционные отверстия электроинструмента и переключающие элементы сухим сжатым воздухом, не содержащим масел. Если этого не делать, содержащая гипс пыль оседает в корпусе электроинструмента и на переключающих элементах и, соединяясь с влагой в воздухе, отвердевает. Это может привести к повреждению переключающего механизма. Использование и обращение с аккумуляторами (аккумуляторными блоками). Настоящие указания по технике безопасности касаются только литиево-ионных аккумуляторных батарей 18 В FEIN AMPShare. OBJ_BUCH-0000000502-001.book Page 227 Monday, November 28, 2022 9:14 AM228

Используйте аккумуляторную батарею только в электроинструментах партнеров AMPShare. Имеющие обозначение AMPShare аккумуляторные батареи на 18 В полностью совместимы со следующими электроинструментами: – все электроинструменты системы FEIN-18 В- AMPShare – все электроинструменты на 18 В партнеров AMPShare. При работе с неподходящими, поврежденными, отремонтированными или восстановленными аккумуляторами, подделками или аккумуляторами других производителей, а также при их зарядке существует опасность возгорания и/или взрыва. Соблюдайте рекомендации в отношении аккумулятора, содержащиеся в инструкции по эксплуатации к электроинструменту. Только так можно обеспечить безопасную эксплуатацию аккумулятора и электроинструмента и защитить аккумуляторы от опасной перегрузки. Заряжайте аккумуляторы только зарядными устройствами, рекомендованными FEIN или одним из партнеров AMPShare. Если зарядное устройство предназначено для определенного типа аккумуляторов, зарядка в нем других аккумуляторов чревата возгоранием. Аккумуляторная батарея поставляется в частично заряженном состоянии. Для обеспечения полной емкости аккумуляторной батареи ее необходимо полностью зарядить в зарядном устройстве перед первой эксплуатацией. Храните аккумуляторы в недоступном для детей

Аккумуляторы нельзя разбирать, открывать или раскалывать. Не подвергайте аккумуляторы механическим ударам. При повреждении аккумулятора и ненадлежащем его использовании возможно выделение паров и жидкостей. Пары могут вызвать раздражение дыхательных путей. Вытекающая аккумуляторная жидкость может вызвать раздражение кожи и ожоги. При попадании аккумуляторной жидкости на кожу немедленно обильно промойте соответствующее место водой. При попадании аккумуляторной жидкости в глаза промойте глаза чистой водой и немедленно обратитесь к врачу! При попадании аккумуляторной жидкости на соседние предметы проверьте соответствующие детали. Избегайте контакта с кожей, применяя для этого защитные перчатки. Очищайте детали сухими бумажными полотенцами или заменяйте детали при необходимости. Выделяющиеся пары могут вызвать раздражение дыхательных путей. Вытекающая аккумуляторная жидкость может вызвать раздражение кожи и ожоги. Не замыкайте накоротко аккумулятор. Берегите неиспользуемый аккумулятор от канцелярских скрепок, монет, ключей, гвоздей, винтов и других небольших металлических предметов, которые могут закоротить полюса. Короткое замыкание полюсов аккумулятора может привести к ожогам или пожару. Острыми предметами, напр., гвоздем или отверткой, а также внешним силовым воздействием можно повредить аккумуляторную батарею. Это может привести к внутреннему короткому замыканию, возгоранию с задымлением, взрыву или перегреву аккумуляторной батареи. Никогда не обслуживайте поврежденные аккумуляторные батареи. Все работы по обслуживанию аккумуляторных батарей могут выполняться исключительно изготовителем или уполномоченными сервисными центрами. Защищайте аккумуляторную батарею от высоких температур, напр., при длительном нагревании на солнце, от огня, грязи, воды и влаги. Существует опасность взрыва и короткого замыкания. Эксплуатируйте и храните аккумулятор только при температуре окружающей среды от –20°C до +50°C. Не оставляйте аккумулятор летом в автомобиле. При температуре < 0 °C в зависимости от электроинструмента может иметь место падение

Заряжайте аккумулятор только при температуре окружающей среды от 0 °C до +35 °C. Заряжайте аккумулятор, имеющий гнездо USB, только через это гнездо при температуре окружающей среды от +10 °C до +35 °C. Зарядка при температурах, выходящих за указанный диапазон, может повредить аккумуляторную батарею и повысить риск возгорания. Бережно обращайтесь с разряженными аккумуляторами. Аккумуляторы являются источником опасности, поскольку они могут создать очень высокий ток короткого замыкания. Даже если литий-ионные аккумуляторы кажутся разряженными, они никогда не разряжаются

Не погружайте аккумулятор в жидкости, напр., (соленую) воду или напитки. Контакт с жидкостями может повредить аккумулятор. Это может вызвать выделение тепла, дыма, а также возгорание или взрыв аккумулятора. Прекратите использование аккумулятора и обратитесь в авторизованную сервисную мастерскую FEIN. Не используйте поврежденный аккумулятор. Немедленно прекратите использование аккумулятора, как только будут замечены отклонения в его свойствах, напр., образование запаха, тепла, выцветание или деформация. Если не прекратить эксплуатацию, аккумулятор может выделять тепло или дым, загореться или взорваться. max.50°C OBJ_BUCH-0000000502-001.book Page 228 Monday, November 28, 2022 9:14 AM229

Не вскрывайте, не расплющивайте, не перегревайте и не сжигайте аккумулятор. При несоблюдении этого указания существует опасность возгорания и пожара. Следуйте указаниям производителя. Тушите горящие литий-ионные аккумуляторы водой, песком или противопожарной кошмой. Избегайте физических ударов/воздействий. Удары и проникновение предметов внутрь могут привести к повреждению аккумуляторов. Это может привести к утечкам, образованию тепла, дыма, а также возгоранию или взрыву аккумулятора. Никогда не заряжайте аккумулятор всю ночь без надзора. Несоблюдение этого указания может в определенных обстоятельствах создать опасность возгорания и взрыва. Извлекайте аккумуляторы из оригинальной упаковки только непосредственно перед их использованием. Вынимайте аккумулятор только при выключенном электроинструменте. Перед выполнением любых манипуляций с электроинструментом извлекайте из него аккумуляторную батарею. Самопроизвольное включение электроинструмента чревато опасностью травм. Защищайте аккумулятор от влаги и воды. Очищайте загрязненные контакты аккумулятора и электроинструмента сухой и чистой тряпкой. При транспортировке и хранении электроинструмента извлекайте аккумуляторную

Соблюдайте указания по технике безопасности, содержащиеся в инструкциях по эксплуатации зарядных устройств FEIN или партнеров AMPShare. Значения уровня вибрации и шумовой эмиссии Указанные в настоящих инструкциях уровень вибрации и значение шумовой эмиссии измерены по методике измерения, прописанной в стандарте EN 62841, и могут быть использованы для сравнения электроинструментов. Они также пригодны для предварительной оценки уровня вибрации и шумовой эмиссии. Уровень вибрации и значение шумовой эмиссии указаны для основных видов работы с электроинструментом. Однако если электроинструмент будет использован для выполнения других работ с применением непредусмотренных изготовителем рабочих инструментов или техническое обслуживание не будет отвечать предписаниям, то значения уровня вибрации и шумовой эмиссии могут быть иными. Это может значительно повысить общий уровень вибрации и общую шумовую эмиссию в течение всей продолжительности работы. Для точной оценки уровня вибрации и шумовой эмиссии в течение определенного временного интервала нужно учитывать также и время, когда инструмент выключен или, хотя и включен, но не находится в работе. Это может значительно сократить уровень вибрации и шумовую эмиссию в пересчете на полное рабочее время. Предусмотрите дополнительные меры предосторожности для защиты пользователя от воздействия вибрации, напр.: техобслуживание электроинструмента и рабочих инструментов, теплые руки, организация труда. Обращение с опасной пылью При работах со снятием материала с использованием данного инструмента образуется пыль, которая может представлять собой

Контакт с некоторыми видами пыли или вдыхание некоторых видов пыли как, напр., асбеста и асбестосодержащих материалов, свинцовосодержащих лакокрасочных покрытий, металлов, некоторых видов древесины, минералов, каменных материалов с содержанием силикатов, растворителей красок, средств защиты древесины, средств защиты судов от обрастания, может вызывать у людей аллергические реакции и/или стать причиной заболеваний дыхательных путей, рака, а также отрицательно сказаться на репродуктивности. Степень риска при вдыхании пыли зависит от экспозиционной дозы. Используйте соответствующее данному виду пыли пылеотсасывающее устройство и индивидуальные средства защиты и хорошо проветривайте рабочее место. Поручайте обработку содержащего асбест материала только специалистам. Древесная пыль и пыль легких металлов, горячие смеси абразивной пыли и химических веществ могут самовоспламеняться при неблагоприятных условиях или стать причиной взрыва. Избегайте искрения в сторону контейнера для пыли, перегрева электроинструмента и шлифуемого материала, своевременно опорожняйте контейнер для пыли, соблюдайте указания производителя материала по обработке, а также действующие в Вашей стране указания для обрабатываемых материалов. Указания по пользованию. Не используйте электроинструмент на абразивно-отрезной станине. После сильной нагрузки дайте электроинструменту проработать еще несколько минут на холостом ходу, чтобы он мог остыть. Установка/снятие сменного рабочего инструмента CCG18-125-15 AS (**): Нажимайте стопорную кнопку (см. стр. 8) только при неработающем двигателе. В противном случае электроинструмент может быть

На зажимном фланце вокруг центрирующего буртика находится кольцо круглого сечения. Если кольцо круглого сечения отсутствует или повреждено, его необходимо обязательно заменить перед дальнейшим применением. Установка/снятие сменного рабочего инструмента CCG18-125-15 X AS (**): Используйте только оригинальные рабочие инструменты X-LOCK с логотипом X-LOCK. Только в оригинальных рабочих инструментах X- LOCK гарантируется толщина зажима не более 1,6 мм. Большая толщина зажима может привести к ненадежному зажатию, в результате чего инструмент может высвободиться. Следите за тем, чтобы сменный рабочий инструмент, а также посадочное место не были деформированы или загрязнены. Примите во внимание размеры шлифовальной оснастки. Убедитесь, что оба фиксатора X- LOCK открыты перед монтажом рабочего инструмента X-LOCK. При необходимости очистите зону между фиксаторами X-LOCK. После монтажа убедитесь, что край шлифовальной оснастки не выступает выше контрольной поверхности, т.е оснастка правильно монтирована. Если край выступает, крепление необходимо очистить или шлифовальную оснастку использовать нельзя. Нажимайте рычаг (см. стр. 9) только при неработающем двигателе. Никогда не включайте электроинструмент при открытом зажимном рычаге. В противном случае существует опасность защемления кистей и пальцев рук. Не подставляйте руки в зону зажимных кулачков. В противном случае существует опасность защемления пальцев.

Плавный запуск служит для снижения реактивных сил при включении и снижения числа оборотов при разгоне электроинструмента до числа оборотов холостого хода. Защита от непреднамеренного запуска предотвращает самопроизвольный повторный запуск электроинструмента в случае перебоев с электроснабжением во время эксплуатации. В этом случае выключите электроинструмент, проверьте подачу электропитания, а затем снова включите электроинструмент. Электронная защита от перегрузки снижает риск повреждения двигателя в случае перегрузки электроинструмента. Длительная блокировка (> 1 с) сменного рабочего инструмента ведет к самостоятельному отключению электроинструмента. После этого переведите выключатель в положение ВЫКЛ, извлеките электроинструмент из заготовки и проверьте сменный рабочий инструмент на наличие повреждений. Затем снова включите электроинструмент. Электронная настройка числа оборотов позволяет адаптировать число оборотов для соответствующего случая применения и для применяемого рабочего инструмента. Контроль обратного удара снижает риск неожиданного обратного удара (Kickback) электроинструмента. В таком случае электроинструмент отключается самопроизвольно. После этого переведите выключатель в положение ВЫКЛ, извлеките электроинструмент из заготовки и проверьте сменный рабочий инструмент на наличие повреждений. Затем снова включите электроинструмент. Контроль падения снижает опасность, исходящую от падающего электроинструмента. В таком случае электроинструмент отключается самостоятельно. После этого переведите выключатель в положение ВЫКЛ и проверьте сменный рабочий инструмент на наличие повреждений. Затем снова включите электроинструмент. Электроинструмент оснащен тормозной системой, при помощи которой тормозится рабочий инструмент электроинструмента. Это позволяет снизить риск несчастного случая. Блок управления Пользовательский интерфейс служит для выбора числа оборотов и для индикации состояния электроинструмента. Индикатор заряженности аккумуляторной батареи (1) Индикатор контроля обратного удара (2) Индикатор Значение/способ устранения зеленый Аккумулятор заряжен. желтый Аккумулятор почти разряжен. Вскоре замените аккумулятор. красный Аккумулятор разряжен. Замените или зарядите аккумулятор. Индикатор Значение/способ устранения красный Распознан резкий обратный удар электроинструмента. Выключите электроинструмент и проверьте сменный рабочий инструмент на наличие повреждений. (2) (3) (1) (4) (5) (6) OBJ_BUCH-0000000502-001.book Page 230 Monday, November 28, 2022 9:14 AM231

Индикатор состояния электроинструмента (3) Индикация температуры (4) Индикатор ступени числа оборотов (5) Кнопка выбора числа оборотов (6) Настройка ступени числа оборотов выполняется в такой последовательности: 1 - 2 - 3 - 2 - 1 - 2 - ... Эта настройка возможна и во время эксплуатации. Индикатор заряженности на аккумуляторе (см. стр. 13). Степень заряженности можно отобразить при помощи зеленых светодиодов индикатора заряженности на аккумуляторе. Нажмите кнопку индикатора заряженности аккумуляторной батареи или чтобы отобразить степень заряженности аккумуляторной батареи. Если после нажатия на кнопку индикатора заряженности аккумуляторной батареи не загорается ни один светодиодный индикатор, аккумулятор неисправен и должен быть заменен. Транспортировка. На рекомендуемые литиево-ионные аккумуляторные батареи распространяются предписания в отношении транспортировки опасных грузов. Аккумуляторные батареи могут перевозиться самим пользователем автомобильным транспортом без необходимости соблюдения дополнительных норм. При пересылке третьими лицами (напр.,: самолетом или транспортным экспедитором) необходимо соблюдать особые требования к упаковке и маркировке. В этом случае при подготовке груза к отправке необходимо участие эксперта по опасным грузам. Отправляйте аккумуляторную батарею только с неповрежденным корпусом. Заклейте открытые контакты и упакуйте аккумуляторную батарею так, чтобы она не перемещалась внутри упаковки. Пожалуйста, соблюдайте также возможные дополнительные национальные предписания. Техобслуживание и сервисная

Пожалуйста, обратите внимание на то, что ремонтировать, обслуживать и проверять электроинструменты принципиально разрешается только квалифицированным электрикам, поскольку ненадлежащий ремонт связан с высокой опасностью для пользователя. В экстремальных условиях работы при обработке металлов внутри электроинструмента может собираться токопроводящая пыль. Регулярно продувайте внутреннюю полость электроинструмента через вентиляционные щели сухим и не содержащим масла сжатым воздухом. При обработке содержащих гипс материалов создаваться пыль. Пыль может оседать в корпусе электроинструмента и на переключающих элементах и, соединяясь с влагой в воздухе, отвердевать. Это может отрицательно сказаться на работе переключающих элементов. Часто продувайте внутреннюю полость электроинструмента через вентиляционные отверстия и продувайте переключающие элементы сухим и не содержащим масел сжатым воздухом Изделия, контактировавшие с асбестом, нельзя отдавать в ремонт. Утилизируйте загрязненные асбестом изделия в соответствии с действующими национальными предписаниями по утилизации отходов, содержащих асбест. С электроинструментами и принадлежностями FEIN, требующими ремонта, обращайтесь, пожалуйста, в сервисную службу FEIN. Адрес находится в Интернете на веб-сайте www.fein.com. Обновляйте наклейки и предупреждения на электроинструменте в случае их старения или

Актуальный список запчастей к этому электроинструменту Вы найдете в Интернете по адресу: www.fein.com. Используйте только оригинальные запчасти. При необходимости Вы можете самостоятельно заменить следующие части: сменные рабочие инструменты, зажимные фланцы (если есть), защитный кожух, аккумулятор, дополнительную рукоятку, пылезащитный фильтр, защитный щиток для руки Индикатор Значение зеленый Состояние в норме. желтый Температура критическая или аккумулятор почти разряжен.

Сработала защита от перегрузки, электроинструмент перегрелся или аккумулятор разряжен.

Сработала защита от повторного пуска, контроль обратного удара или контроль падения. Индикатор Значение/способ устранения желтый Температура критическая. Дайте электроинструменту поработать на холостом ходу и остыть. красный Электроинструмент перегрелся и выключается. Дайте электроинструменту остыть. Индикатор Значение 1 3400 /мин. 2 6600 /мин. 3 9800 /мин. OBJ_BUCH-0000000502-001.book Page 231 Monday, November 28, 2022 9:14 AM232

Техобслуживание и очистка. Время от времени прочищайте вентиляционные прорези и разъемы аккумулятора мягкой, сухой и чистой кисточкой. – Не используйте для очистки аккумулятора никаких химикатов. Обязательная гарантия и дополнительная гарантия изготовителя. Обязательная гарантия на изделие предоставляется в соответствии с законоположениями в стране пользователя. Сверх этого, FEIN предоставляет дополнительную гарантию в соответствии с гарантийным обязательством изготовителя FEIN. Комплект поставки Вашего электроинструмента может не включать весь набор описанных или изображенных в этом руководстве по эксплуатации принадлежностей. Декларация соответствия. Декларация CE действует только для стран Европейского союза и ЕАСТ (Европейской ассоциации свободной торговли) и только для изделий, предназначенных для рынка ЕС или ЕАСТ. После ввода изделия в оборот на рынке ЕС знак UKCA становится недействительным. Декларация UKCA действует только для рынка Великобритании (Англии, Уэльса и Шотландии) и только для изделий, предназначенных для рынка Великобритании. После ввода изделия в оборот на рынке Великобритании знак CE становится недействительным. С исключительной ответственностью фирма FEIN заявляет, что настоящее изделие соответствует нормативным документам, приведенным на последней странице настоящего руководства по эксплуатации. Техническая документация: C. & E. Fein GmbH Hans-Fein-Straße 81 73529 Schwäbisch Gmünd-Bargau, Germany Охрана окружающей среды, утилизация. Утилизируйте аккумуляторы отдельно от бытового мусора! Упаковку, пришедшие в негодность электроинструменты и принадлежности следует собирать для экологически чистой утилизации. Сдавайте аккумуляторы на утилизацию только в разряженном состоянии. Для предотвращения коротких замыканий в неполностью разряженных аккумуляторах изолируйте штекерные соединения клейкой

Только для стран-членов ЕС: В соответствии с европейской директивой 2006/66/ЕС поврежденные либо отслужившие аккумуляторы нужно собирать отдельно и сдавать на экологически чистую рекуперацию. Выбор принадлежностей (см. стр. 16 – 19). Используйте только подлинные принадлежности производства FEIN. Принадлежность должна быть предназначена для соответствующего типа электроинструмента. A-1 Защитный кожух для отрезания, тип A B-1 Защитный кожух для шлифования, тип B 1-1 Обдирочный круг, тип 27 2-1 Отрезной круг (использовать только с защитным кожухом для отрезания, тип A) 3-1 Пластинчатая шлифовальная тарелка 3-2 Опорная тарелка для фибровых шлифовальных кругов, фибровые шлифовальные круги (устанавливать только с использованием прилагающихся зажимных средств для опорной тарелки) 3-3 Шлифовальная тарелка с липучками, адгезионная шлифовальная шкурка, адгезионный шлифовальный войлок, губка (только для CCG18-125-15 AS (**): используйте подходящий рожковый ключ) 4-1 Конусная стальная проволочная щетка 4-2 Стальная проволочная чашечная щетка, пластинчатое шлифовальное колесо (только для CCG18-125-15 AS (**): используйте подходящий рожковый ключ) 5-1 Алмазное приспособление для сверления

(только для CCG18-125-15 AS (**): используйте подходящий рожковый ключ) OBJ_BUCH-0000000502-001.book Page 232 Monday, November 28, 2022 9:14 AM233
