KULLANIM KILAVUZU CCG 18-125-15 AS Fein

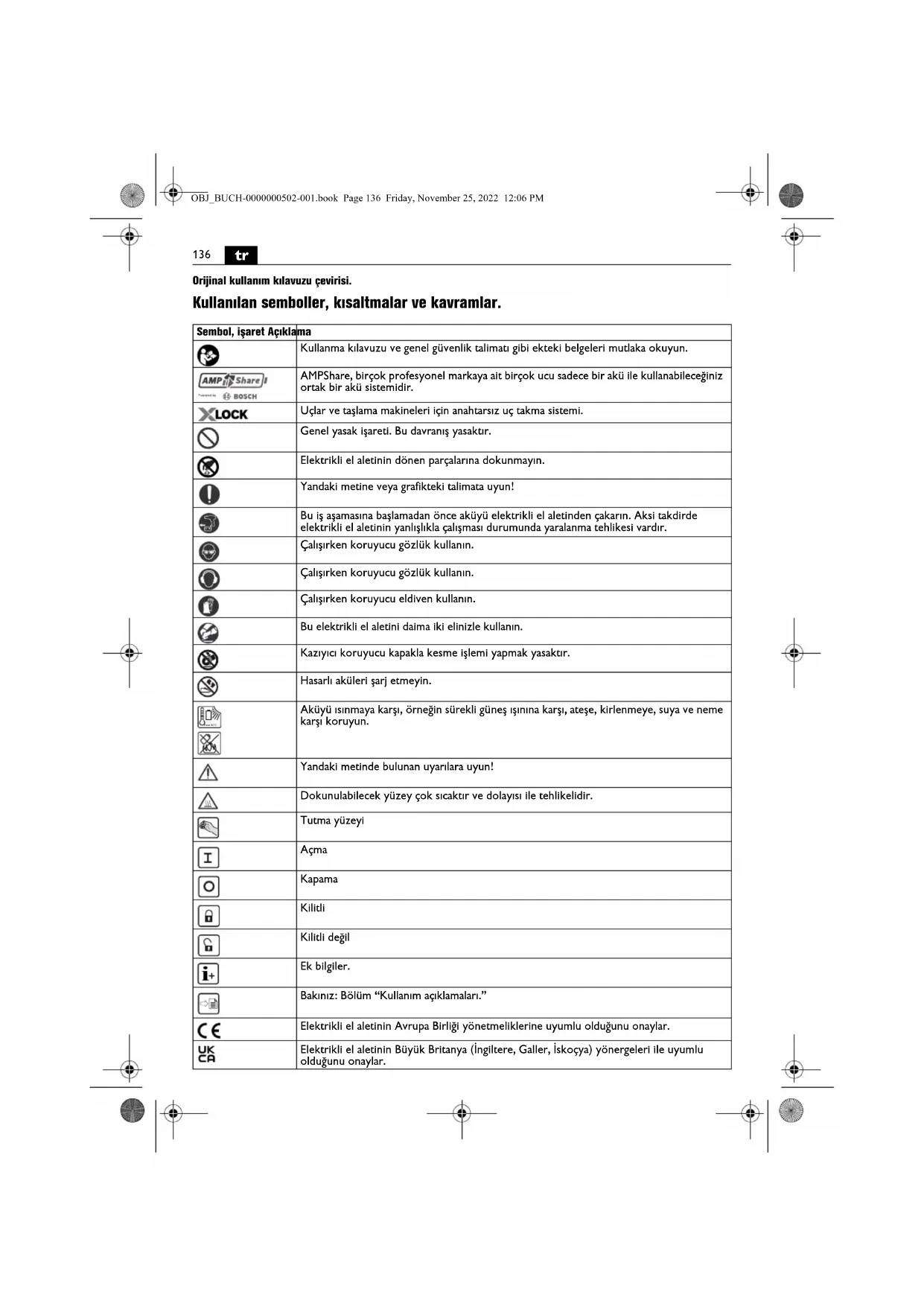

Orijinal kullanım kılavuzu çevirisi. Kullanılan semboller, kısaltmalar ve kavramlar. Sembol, işaret Açıklama Kullanma kılavuzu ve genel güvenlik talimatı gibi ekteki belgeleri mutlaka okuyun. AMPShare, birçok profesyonel markaya ait birçok ucu sadece bir akü ile kullanabileceğiniz ortak bir akü sistemidir. Uçlar ve taşlama makineleri için anahtarsız uç takma sistemi. Genel yasak işareti. Bu davranış yasaktır. Elektrikli el aletinin dönen parçalarına dokunmayın. Yandaki metine veya grafikteki talimata uyun! Bu iş aşamasına başlamadan önce aküyü elektrikli el aletinden çakarın. Aksi takdirde elektrikli el aletinin yanlışlıkla çalışması durumunda yaralanma tehlikesi vardır. Çalışırken koruyucu gözlük kullanın. Çalışırken koruyucu gözlük kullanın. Çalışırken koruyucu eldiven kullanın. Bu elektrikli el aletini daima iki elinizle kullanın. Kazıyıcı koruyucu kapakla kesme işlemi yapmak yasaktır. Hasarlı aküleri şarj etmeyin. Aküyü ısınmaya karşı, örneğin sürekli güneş ışınına karşı, ateşe, kirlenmeye, suya ve neme karşı koruyun. Yandaki metinde bulunan uyarılara uyun! Dokunulabilecek yüzey çok sıcaktır ve dolayısı ile tehlikelidir. Tutma yüzeyi Açma Kapama Kilitli Kilitli değil Ek bilgiler. Bakınız: Bölüm “Kullanım açıklamaları.” Elektrikli el aletinin Avrupa Birliği yönetmeliklerine uyumlu olduğunu onaylar. Elektrikli el aletinin Büyük Britanya (İngiltere, Galler, İskoçya) yönergeleri ile uyumlu olduğunu onaylar. max.50°C OBJ_BUCH-0000000502-001.book Page 136 Friday, November 25, 2022 12:06 PM137

Bu uyarı, ciddi yaralanmalara veya ölüme neden olabilecek muhtemel tehlikeli bir durumu gösterir. Recycling işareti: Tekrar kullanılabilen malzemeyi gösterir Kullanım ömrünü tamamlamış şarj cihazları ve diğer elektronik ve elektrikli ürünler ayrı ayrı toplanmalı ve çevre dostu yeniden kazanım merkezine gönderilmelidir. Akü tipi Şarj cihazı tipi (**) rakam veya harf içerebilir (Ax – Zx) Kurum içinde kullanılan kod Sembol, işaret Açıklama Sembol Uluslar arası birim Açıklama

, rpm, r/dak Boştaki devir sayısı ölçümü U VNominal gerilim M... mm Ölçü, metrik diş Ø mm Yuvarlak bir parçanın çapı mm Ø

=Taşlama-/kesme diski maks. çapı

=Bağlama deliği çapı T=Taşlama-/kesme diski kalınlığı mm Ø

=Zımpara tablası maks. çapı mm M=Germe flanşı dişi l=Dişli mil uzunluğu mm Ø

=maks. çanak fırça çapı M=Sıkma flanşı dişi / Elektrikli el aleti T=maks. tel uzunluğu mm Ø

=maks. elmas delik açıcı çapı M=Sıkma flanşı dişi / Elektrikli el aleti kg Akü ve uç olmadan, Tip A / B koruyucu kapaklı, EPTA prosedörü 01'e göre elektrikli el aleti ağırlığı kg Akünün ağırlığı

dB Ses basıncı seviyesi

dB Gürültü emisyonu seviyesi K... Tolerans m/s

Titreşim emisyon değeri EN 62841’e göre (üç yönün vektör toplamı) h,AG m/s

Taşlama işleminde orta titreşim değeri h,DS m/s

Zımpara kağıdı ile zımparalama işleminde orta titreşim sayısı m, s, kg, A, mm, V, W, N, °C, dB, min, m/s

Temel ve türetilen değerler uluslar arası birimler sistemi SI’den alınmıştır. OBJ_BUCH-0000000502-001.book Page 137 Friday, November 25, 2022 12:06 PM138

Güvenliğiniz için Bütün güvenlik talimat ve uyarılarını okuyun. Güvenlik talimat ve uyarılarına uyulmadığı takdirde elektrik çarpması, yangın ve/veya ağır yaralanmalara neden olunabilir. Bütün güvenlik talimatı ve uyarılarını ilerde kullanmak üzere saklayın. Bu kullanma kılavuzunu ve ekteki “Genel güvenlik talimatı” ’nı (ürün kodu 3 41 30 465 06 0) esaslı biçimde okuyup tam olarak anlamadan bu elektrikli el aletini kullanmayın. Anılan belgeleri ileride kullanmak üzere saklayın ve elektrikli el aletini başkalarına verdiğinizde veya devrettiğinizde bu belgeleri de verin. İlgili ulusal çalışma hükümlerine de uyun. Elektrikli el aletinin tanımı: Su kullanmadan metal ve taş malzemenin kesilmesi, kazınması ve fırçalanması ile elmas delme uçları ile taş malzemede delme yapmak için tasarlanmış elle yönlendirilen akülü taşlama makinesi. Bileşik taşlama malzemesi ile kesme yapmak için, kesme işlemleri için özel olarak tasarlanmış koruyucu kapak kullanılması zorunludur. Taş malzemede kesme yaparken yeterli kapasitede bir emme donanımı kullanılmalıdır. İzin verilen uçlarla bu elektrikli el aleti zımpara kağıtları ile zımpara yapmaya da uygundur. Bu elektrikli el aleti betonun taşlanmasında kullanılamaz. Taşlama, zımpara kağıdı ile zımparalama, tel fırça ile çalışma veya kesme işlemleri için ortak güvenlik talimatı Bu elektrikli el aleti, taşlama, zımpara kağıdı ile zımparalama, tel fırça ile fırçalama, delik açma veya kesici taşlama yapmak üzere tasarlanmıştır. Alet ekinde teslim edilen bütün güvenlik talimatını, uyarıları, çizimleri ve verileri okuyun ve inceleyin. Aşağıdaki talimata uymadığınız takdirde elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olabilirsiniz. Bu elektrikli el aleti polisaj işlerine uygun değildir. Elektrikli el aletinin kendisi için öngörülmeyen işlerde kullanılması tehlikeli durumların ortaya çıkmasına ve yaralanmalara neden olabilir. Bu elektrikli el aletini, kendisi için açıkça belirtilmeyen ve üreticisi tarafından öngörülmeyen işlemler için kullanmayın. Bu gibi bir modifikasyon aletin kontrolünün kaybına ve ciddi yaralanmalara neden olabilir. Üretici tarafından bu elektrikli el aleti için özel olarak tasarlanmamış ve öngörülmemiş uç kullanmayın. Herhangi bir aksesuarı elektrikli aletinize takıyor olabilmeniz, aletle güvenli bir biçimde çalışmanızı garanti etmez. Kullanılan ucun izin verilen devir sayısı, en azından elektrikli el aleti üzerinde belirtilen en yüksek devir sayısı kadar olmalıdır. İzin verilenden daha hızlı dönen bir uç kırılabilir ve parçaları etrafa savrulabilir. Kullanılan ucun dış çapı ve kalınlığı elektrikli el aletinizin ölçülerine uymalıdır. Ölçüsü uygun olmayan uçlar yeteri derecede kapatılamaz veya kontrol edilemez. Kullanacağınız ucun ölçüleri, elektrikli el aletinin sabitleme elemanlarının ölçüsüne uymalıdır. Elektrikli el aletine tam olarak uymayan uçlar düzensiz dönerler, aşırı titreşim yaparlar ve aletin kontrolünün kaybedilmesine neden olabilirler. Hasarlı uçları kullanmayın. Her kullanımdan önce taşlama disklerinde parçalanma veya çatlaklar, taşlama tablasında çatlaklar, aşınma veya aşırı yıpranma, tel fırçalarda gevşek veya kopuk teller olup olmadığını kontrol edin. Elektrikli el aleti veya uç yere düşecek olursa, hasar görüp görmediklerini kontrol edin veya hasarsız bir uç kullanın. Ucu kontrol edip taktıktan sonra kendinizi ve yakınınızda bulunan kişileri dönmekte olan ucun düzleminden uzakta tutun ve aleti bir dakika süre ile en yüksek devir sayısında çalıştırın. Hasarlı uçlar normal olarak bu test süresinde kırılır. Kişisel koruyucu donanım kullanın. Yaptığınız işe uygun olarak tam yüz koruma donanımı, koruyucu siperlik veya koruyucu gözlük kullanın. Eğer mümkünse sizi küçük taşlama/zımparalama parçacıklarından koruyacak olan toz maskesi, koruyucu kulaklık ve özel iş önlüğü kullanın. Gözler, çeşitli uygulama durumlarında ortaya çıkan ve etrafa savrulan yabancı cisimlerden korunmalıdır. Toz ve soluma maskeleri uygulama esnasında ortaya çıkan tozu filtre edebilmelidir. Uzun süre yüksek şiddetli gürültüye maruz kalırsanız işitme kaybına uğrayabilirsiniz. Başkalarının çalıştığınız yerden güvenli uzaklıkta olmasına dikkat edin. Çalışma alanınıza girmek zorunda olan herkes koruyucu donanım kullanmalıdır. İş parçasının veya ucun kırılması sonucu ortaya çıkan parçacıklar etrafa savrularak çalışma alanınızın dışındaki kişileri de yaralayabilir. Ucun görünmeyen akım kablolarına temas etme olasılığı bulunan işleri yaparken elektrikli el aletini izolasyonlu tutamak yüzeylerinden tutun. Ucun akım ileten bir kablo ile teması elektrikli el aletinin metal parçalarını da elektrik gerilimine maruz bırakabilir ve elektrik çarpmasına neden olabilir. Uç tam olarak durmadan elektrikli el aletini elinizden bırakmayın. Dönmekte olan uç aleti bırakacağız yüzeye temas edebilir ve elektrikli el aletinin kontrolünü kaybedebilirsiniz. Elektrikli el aletini çalışır durumda taşımayın. Giysileriniz rastlantı sonucu dönmekte olan uç tarafından tutulabilir ve uç bedeninize temas edebilir. Elektrikli el aletinizin havalandırma deliklerini düzenli olarak temizleyin. Motor fanı tozu aletin gövdesine çeker ve metal tozunun aşırı birikimi elektrik çarpma tehlikesi yaratır. Bu elektrikli el aletini yanıcı malzemelerin yakınında kullanmayın. Çalışma esnasında oluşan kıvılcımlar bu malzemeyi tutuşturabilir. Sıvı soğutucu madde gerektiren uçları kullanmayın. Suyun veya diğer sıvı soğutucu maddenin kullanımı elektrik çarpmasına neden olabilir. OBJ_BUCH-0000000502-001.book Page 138 Friday, November 25, 2022 12:06 PM139

Geri tepme ve buna ait uyarılar Geri tepme, taşlama diski, zımpara şeridi, tel fırça ve benzeri bir ucun takılma veya bloke olma durumunda gösterdiği ani bir reaksiyondur. Takılma veya blokaj dönmekte olan ucun aniden durmasına neden olur. Geri tepme sonucunda kontrolden çıkan elektrikli el aleti blokaj yerinden ucun dönme yönünün tersinde itilir. Örneğin bir taşlama diski iş parçası içinde takılır veya bloke olursa, taşlama diskinin iş parçası içindeki kenarı tutulabilir ve bunun sonucunda taşlama diski kırılabilir veya bir geri tepmeye neden olunabilir. Bu durumda taşlama diski, diskin blokaj yerindeki dönme yönüne bağlı olarak kullanıcıya doğru veya ters yönde hareket eder. Taşlama diskleri bu durumda da kırılabilir. Geri tepme, elektrikli el aletinin yanlış kullanımının veya hatalı çalışma koşullarının bir sonucudur. Geri tepme aşağıda tanımlanan uygun güvenlik önlemleri ile önlenebilir. Elektrikli el aletini sıkıca tutun ve bedeniniz ile ellerinizi geri tepme kuvvetlerini rahatça karşılayabilecek duruma getirin. Alet hızlanırken ortaya çıkabilecek geri tepme kuvvetlerini veya reaksiyon momentlerini optimum ölçüde karşılayabilmek için eğer varsa her zaman ek tutamağı kullanın. Kullanıcı uygun önlemler alarak geri tepme ve reaksiyon kuvvetlerine hakim olabilir. Elinizi hiçbir zaman dönen ucun yakınına getirmeyin. Uç geri tepme sırasında elinize doğru hareket edebilir. Bedeninizi geri tepme sırasında elektrikli el aletinin hareket edebileceği alandan uzak tutun. Geri tepme kuvveti elektrikli el aletini blokaj yerinden taşlama diskinin dönme yönünün tersine doğru iter. Köşelerde, keskin kenarlı yerlerde özellikle dikkatli çalışın, kullanılan ucun iş parçasına çarpmamasına ve takılmamasına dikkat edin. Dönmekte olan uç, köşelerde, keskin kenarlı yerlerde veya çarpma durumlarında takılmaya eğilimlidir. Bu, aletin kontrolünün kaybedilmesine veya geri tepme kuvvetlerinin oluşmasına neden olur. Ahşap malzemeyi keserken zincirli ağaç kesme testeresi diski, 10 mm üzerinde segmanlı elmas kesme diski ve dişli testere bıçağı kullanmayın. Bu gibi uçlar sık sık geri tepmeye veya aletin kontrolünün kaybedilmesine neden olur. Taşlama ve kesici taşlama için özel uyarılar Sadece elektrikli el aletiniz için müsaade edilen taşlama uçlarını ve bu uçlar için öngörülen koruyucu kapağı kullanın. Bu elektrikli el aleti için öngörülmeyen taşlama uçları yeterli ölçüde kapatılmazlar ve güvenli değildirler. Kranlı taşlama diskleri taşlama yüzeyleri koruyucu kapak çarkı düzlemini aşmayacak biçimde takılmalıdır. Koruyucu kapak çarkının üzerine uzanacak biçimde usulüne aykırı olarak takılan bir taşlama diski yeterli ölçüde kapatılamaz. Koruyucu kapak elektrikli el aletine güvenli bir biçimde takılmış olmalı ve en yüksek güvenliği sağlamak üzere taşlama ucunun mümkün olan en küçük parçası kullanıcıyı gösterecek biçimde ayarlanmalıdır. Koruyucu kapak kullanıcıyı iş parçasından kopan parçacıklara, taşlama ucuyla yanlışlıkla temasa, kıvılcımlara ve giysilerin tutuşmasına karşı korur. Taşlama uçları sadece tavsiye edilen uygulamalarda kullanılabilir. Örneğin: Bir kesme diskinin kenarı ile hiçbir zaman taşlama yapmayın. Kesici taşlama diskleri uçları ile malzeme kazıma için geliştirilmiştir. Bu uçlara yandan baskı uygulandığında kırılabilirler. Seçtiğiniz taşlama diski için daima hasar görmemiş doğru büyüklük ve biçimde germe flanşı kullanın. Uygun flanşlar taşlama disklerini destekler ve kırılma tehlikesini önlerler. Kesici taşlama diskleri için öngörülen flanşlar diğer uçlara ait flanşlardan farklı olabilir. Büyük elektrikli el aletlerine ait yıpranmış taşlama diskleri kullanmayın. Büyük elektrikli el aletlerine ait bir taşlama diski, yüksek devirli küçük elektrikli el aletlerinde kullanılmaya uygun değildir ve kırılabilir. İkili işlevi olan disklerle çalışırken daima yaptığınız işe uygun koruyucu kapak kullanın. Doğru koruyucu kapak kullanmazsanız yeterli koruma sağlayamazsınız ve ciddi yaralanmalara neden olabilirsiniz. Kesici taşlama için diğer özel uyarılar Kesici taşlama diskinin bloke olmamasını sağlayın veya bu diske yüksek bastırma kuvveti uygulamayın. Aşırı derinlikte kesme yapmayın. Kesici taşlama ucuna aşırı yüklenme açılandırma yapılmasına veya blokaja neden olabilir ve bunun sonunda da geri tepme kuvveti oluşabilir veya taşlama ucu kırılabilir. Dönmekte olan kesici taşlama diskinin ön ve arka alanına yaklaşmayın. Kesici taşlama diskini iş parçasından dışarı çıkarırsanız bir geri tepme kuvveti oluştuğunda dönen disk size doğru savrulabilir. Kesici taşlama diski sıkışacak olursa veya siz işe ara verirseniz elektrikli el aletini kapatın ve disk tam olarak duruncaya kadar aleti sakin biçimde tutun. Dönmekte olan kesici taşlama diskini hiçbir zaman kesme yerinden çıkarmayı denemeyin, aksi takdirde geri tepme kuvveti oluşabilir. Sıkışmanın nedenini tespit edin ve giderin. Elektrikli el aleti iş parçası içinde bulunduğu sürece onu tekrar çalıştırmayın. Kesme işine dikkatli biçimde devam etmeden önce kesme diskinin en yüksek devire ulaşmasını bekleyin. Aksi takdirde disk takılabilir, iş parçasından çıkabilir veya bir geri tepme kuvveti oluşabilir. Sıkışacak kesici disk nedeniyle ortaya çıkacak geri tepme riskini azaltmak için plakaları ve büyük iş parçalarını destekleyin. Büyük iş parçaları kendi ağırlıkları nedeniyle bükülebilirler. İş parçası hem kesim yerinin yakınından hem de kenardan olmak üzere diskin her iki tarafından desteklenmelidir. OBJ_BUCH-0000000502-001.book Page 139 Friday, November 25, 2022 12:06 PM140

Duvarlar veya diğer görülmeyen alanların olduğu yerlerde özellikle “cep kesmelerinde” dikkatli olun. Malzeme içine dalan kesici taşlama diskleri kesme işlemi sırasında gaz veya su borularına, elektrik kablolarına veya diğer nesnelere rastlayarak geri tepme kuvveti oluşturabilirler. Kavisli kesme yapmayın. Aşırı kuvvet uygulaması sonucu kesici disk zorlandığında açılanma veya bloke olma eğilimi gösterir ve bu da geri tepme veya kırılma olasılığını ve yaralanma riskini artırır. Zımpara kağıtları ile çalışmaya ait özel uyarılar Doğru büyüklükteki zımpara kağıtlarını kullanın ve zımpara kağıdı seçerken üreticinin uyarılarına uyun. Zımpara tablasını aşan zımpara kağıtları yaralanmalara neden olabilir, takılabilir, yırtılabilir veya geri tepme kuvvetlerinin oluşmasına neden olabilir. Tel fırça ile çalışmaya ait özel uyarılar Tel fırçanın normal kullanım koşullarında da tellerini kaybettiğini dikkate alın. Fazla bastırma kuvveti uygulayarak telleri zorlamayın. Kopan ve fırlayan tel parçaları rahatlıkla giysi veya derinizden içeri girebilir. Koruyucu kapak kullanırken koruyucu kapakla tel fırçanın birbirine temas etmesini önleyin. Tabla veya çanak biçimli fırçalar bastırma ve merkezkaç kuvvetleri nedeniyle çaplarını büyütebilir. Diğer güvenlik uyarıları İnce metal sacları veya geniş yüzeyli titreşim yapan diğer malzemeyi taşlarken örneğin ağır, esnek sönümlendirme donanımları gibi uygun önlemler alın. Aksi takdirde elektrikli el aletinde belirtilenden çok daha fazla aşırı bir gürültü emisyonu oluşabilir. Gürültüden kaynaklanan riskleri de dikkate alarak uygun koruyucu kulaklık kullanın. Taşlama uçları ile birlikte teslim edilen esnek ara sönümlendirme donanımlarını üreticinin talimatına uygun olarak kullanın. Uçların, üreticilerinin talimatına uygun olarak takılı olduklarından emin olun. Takılı olan uçlar hiçbir yere temas etmeden rahatça dönebilmelidir. Yanlış takılan uçlar çalışma esnasında gevşeyebilir ve etrafa savrulabilir. Taşlama malzemesini dikkatli kullanın ve üreticilerinin talimatına uygun olarak saklayın. Hasarlı taşlama malzemesi çatlak ve çizikler içerebilir ve çalışma esnasında kırılabilir. Sadece negatif kesme açılı elmas diskleri kullanın. Dişli parçaları olan uçları kullanırken, uç içindeki dişli kısmın elektrikli el aletinin milini alacak uzunlukta olmasına dikkat edin. Uç içindeki dişler mildeki dişlere uygun olmalıdır. Yanlış takılan uçlar işletme esnasında gevşeyebilir ve yaralanmalara neden olabilirler. Yanlış koruyucu kapak kullanımından kaynaklanabilecek riskleri dikkate alın. – Kenar taşlama işleri yaparken A tipi koruyucu kapak kullanıldığında koruyucu kapak ile iş parçası birbirini engelleyebilir ve bu da aletin kontrolünü olumsuz yönde etkiler. – Bileşik (kompozit) kesme diskleri ile çalışırken B tipi koruyucu kapak kullanıldığında, disk kırıldığında etrafa parçacıkların ve kıvılcımların yayılacağını dikkate alın. – A veya B tipi koruyucu kapak kullanarak beton veya duvarda kenar taşlama işleri yaparken aşırı toz çıkabilir veya oluşan geri tepme kuvveti nedeniyle aletin kontrolü kaybedilebilir. – A ve B tipi koruyucu kapakla birlikte belirtilenden daha kalın tabla biçimli fırça kullanıldığı takdirde teller koruyucu kapağa temas edebilir ve teller kırılabilir. Kombine taşlama ve kesme diskleri kullanılırken kesme işlemine ait koruyucu kapak (A tipi) kullanılmalıdır. Elektrikli el aletini kendinize, başkalarına veya hayvanlara doğrultmayın. Keskin veya ısınmış uçlar nedeniyle yaralanma tehlikesi vardır. Görünmeyen elektrik kablolarına, gaz ve su borularına dikkat edin. Çalışmaya başlamadan önce delme yapacağınız alanı örneğin bir metal tarama cihazı ile kontrol edin. Sabit bir emme donanımı kullanın ve havalandırma aralıklarını sık sık üfleterek temizleyin. Bazı aşırı kullanım durumlarında metaller işlenirken elektrikli el aletinin içinde iletken tozlar birikebilir. Bunun sonucunda elektrikli el aletinin koruyucu izolasyonu olumsuz yönde etkilenebilir. Elektrikli el aletinin üstüne etiket ve işaretlerin vidalanması veya perçinlenmesi yasaktır. Hasar gören izolasyon elektrik çarpmasına karşı koruma sağlamaz. Daima ek tutamakla çalışın. Ek tutamak elektrikli el aletinin güvenli biçimde yönlendirilmesini sağlar. Alçı içeren malzemeleri işledikten sonra: Elektrikli el aletinin ve anahtarlama elemanının havalandırma aralıklarını kuru ve yağsız basınçlı hava ile temizleyin. Aksi takdirde elektrikli el aletinin gövdesinde ve anahtarlama elemanında alçı içeren tozlar birikebilir ve hava nemi ile birleşince sertleşebilir. Bu, anahtarlama mekanizmasının işlevini olumsuz yönde etkileyebilir. Akünün (akü bloğu) kullanımı ve bakımı. Bu güvenlik talimatı sadece 18V-FEIN-Li-Ionen- AMPShare aküler için geçerlidir. Aküyü sadece AMPShare-Partner ürünlerinde kullanın. AMPShare işaretli 18V aküler aşağıdaki ürünlerle tam olarak uyumludur: – FEIN-18V-AMPShare sistemin bütün ürünleri – AMPShare-Partnern'in bütün 18 V ürünleri. Yanlış, hasar görmüş, onarılmış veya değiştirilmiş akülerle veya taklit ve yabancı marka akülerle çalışmak ve bunları şarj etmek durumunda yangın veya patlama tehlikesi vardır. Ürününüzün içinde bulunan işletme talimatındaki akü tavsiyelerini uyun. Ancak bu şekilde akü ve ürün tehlikesiz biçimde işletilebilir ve aküler tehlikeli zorlanmalara karşı korunabilir. Aküleri sadece FEIN veya bir AMPShare-Partner tarafından tavsiye edilen şarj cihazlarında şarj edin. Belirli tiple akülerin şarjına uygun şarj cihazları başka akülerde kullanıldığında yangın tehlikesi ortaya çıkar. OBJ_BUCH-0000000502-001.book Page 140 Friday, November 25, 2022 12:06 PM141

Akü kısmi şarjlı olarak teslim edilir. Aküden tam performans alabilmek için, ilk kullanımdan önce aküyü şarj cihazında tam olarak şarj edin. Aküleri çocukların erişemeyeceği bir yerde saklayın. Aküler dağıtılamaz, açılamaz ve parçalanamaz. Aküleri mekanik darbelere maruz bırakmayan. Hasar oluşma veya akülerin usulüne aykırı kullanımında zararlı buhar ve sıvılar çıkabilir. Buharlar solum yollarını tahriş edebilir. Dışarı sızan sıvı cilt tahrişlerine ve yanıklara neden olabilir. Cildiniz aküden sızan sıvı ile temasa gelecek olursa, hemen bol su ile yıkayın. Akü sıvısı gözünüzle temasa gelecek olursa, gözlerinizi temiz su ile yıkayın ve zaman geçirmeden bir hekime başvurun! Akü sıvısı yakındaki parçalara bulaşacak olursa, ilgili parçaları kontrol edin. Koruyucu iş eldivenleri kullanarak akü sıvısı ile temasa gelmekten kaçının. Akü sıvısı bulaşan parçaları kuru bir bezle temizleyin veya gerekiyorsa parçaları değiştirin. Çıkan buharlar solum yollarını tahriş edebilir. Dışarı sızan sıvı cilt tahrişlerine ve yanıklara neden olabilir. Aküde kısa devre yaptırmayın. Kullanım dışındaki aküleri büro ataçları, madeni paralar, çiviler, vidalar veya küçük madeni nesnelerden uzak tutun. Bunlar akü kontakları arasında köprüleme yapabilir. Akü kontakları arasındaki bir kısa devre yanıklara veya yangın çıkmasına neden olabilir. Çivi veya tornavida gibi sivri, kesin nesneler veya dıştan kuvvet uygulamaları aküde hasara neden olabilir. Akü içinde bir kısa devre olabilir ve akü yanabilir, duman çıkarabilir, patlayabilir ve aşırı ölçüde ısınabilir. Hiçbir zaman hasarlı akülerin bakımını yapmayın. Akülerin her türlü bakım işlemleri sadece üretici veya yetkili müşteri servisleri tarafından yapılabilir. Aküyü ısınmaya karşı, örneğin sürekli güneş ışınına karşı, ateşe, kirlenmeye, suya ve neme karşı koruyun. Patlama ve kısa devre tehlikesi vardır. Aküyü sadece -20 °C ile +50 °C arasındaki bir ortam sıcaklığında çalıştırın ve depolayın. Örneğin yaz mevsiminde aküyü araç için bırakmayın. < 0 °C sıcaklıklarda akünün performansında düşme olabilir. Aküyü 0 °C ile +35 °C arasındaki ortam sıcaklığında şarj edin. Aküyü USB bağlantısı ile sadece +10 °C ile +35 °C arasındaki ortam sıcaklığında şarj edin. Anılan sıcaklık aralıkları dışında şarj edilmesi durumunda aküde hasar meydana gelebilir veya yangın çıkma olasılığı artar. Boşalmış aküde dikkatli hareket edin. Çok yüksek bir kısa devre akımına neden olabileceklerinden, aküler bir tehlike kaynağı oluşturur. Lityum iyon aküler boş durumda gözüküyorsa, bunları tam olarak deşarj etmeyin. Aküyü (tuzlu)su veya başka sıvılar içinde daldırmayın. Sıvılarla kontak durumunda aküde hasar meydana gelebilir. Bunun sonucunda aşırı ısınma, duman çıkarma, yanma veya patlama olabilir. Bu gibi durumlarda aküyü kullanmaya devam etmeyin ve yetkili bir FEIN müşteri servisi ile iletişime geçin. Hasarlı aküyü kullanmayın. Koku çıkarma, aşırı ısınma, renk değiştirme ve deforme olma gibi anormal gelişmeler meydana geldiğinde akünün kullanımına hemen son verilmelidir. Bu gibi durumlarda kullanıma devam edilirse, akü aşırı ölçüde ısınabilir, duman çıkarabilir, yanabilir veya patlayabilir. Aküyü açmayın, üzerine basınç uygulamayın, aşırı ölçüde ısıtmayın veya yakmayın. Bu kurala uyulmadığı takdirde yanma ve yangın tehlikesi vardır. Üreticinin talimatına uyun. Yanmakta olan lityum iyon aküyü su, kum veya yangın söndürme battaniyesi ile söndürün. Akü üzerine gelecek fiziksel darbelerden/etkilerden kaçının. Darbeler ve yabancı maddelerin akü içine sızması aküde hasara neden olabilir. Bunun sonucunda sızma, aşırı ısınma, duman çıkarma, yanma veya patlama olabilir. Aküyü hiçbir zaman gece boyunca kontrolünüz dışında şarj etmeyin. Bu kurala uyulmadığı takdirde yangın ve patlama tehlikesi oluşur. Aküyü orijinal ambalajından kullanılacağı zaman çıkarın. Aküyü sadece elektrikli el aleti kapalı durumda çıkarın. Elektrikli el aletinin kendinde bir çalışma yapmaya başlamadan önce aküyü çıkarın. Elektrikli el aleti kontrol dışı çalışacak olursa, yaralanma tehlikesi ortaya çıkar. Aküyü neme ve suya karşı koruyun. Akünün ve elektrikli el aletinin kirlenen bağlantı yerlerini kuru ve temiz bir bezle temizleyin. Taşıma ve saklama esnasında aküyü elektrikli el aletinden çıkarın. FEIN veya AMPShare-Partner şarj cihazlarının kullanma kılavuzu içindeki güvenlik talimatına uyun. Titreşim ve gürültü emisyon değerleri Bu talimatta belirtilen titreşim ve gürültü emisyon değerleri EN 62841'de anılan bir ölçme yöntemi ile belirlenmiş olup, elektrikli el aletlerinin birbiri ile kıyaslanmasında kullanılabilir. Bu değerler titreşim ve gürültü yükünün geçici olarak tahmin edilmesine de uygundur. Belirtilen titreşim ve gürültü emisyon değerleri elektrikli el aletinin temel kullanım alanlarına aittir. Ancak elektrikli el aleti başka uygulamalar için kullanılırsa, farklı uçlar veya yetersiz bakım altında kullanılırsa, belirtilen titreşim ve gürültü emisyonu seviyesinden sapmalar görülebilir. Bu da, bütün çalışma süresi içindeki titreşim ve gürültü emisyon yükünü belirgin ölçüde yükseltebilir. Titreşim ve gürültü emisyon yükünün tam olarak tahmin edilebilmesi için, aletin kapalı olduğu süreler veya çalıştığı fakat gerçekten kullanılmadığı süreler de dikkate alınmalıdır. Bu da, bütün çalışma süresi içindeki titreşim ve gürültü emisyon yükünü belirgin ölçüde azaltabilir. Kullanıcıyı titreşimlere ve gürültüye karşı korumak için ek güvenlik önlemleri alın, örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş akışının organize edilmesi. max.50°C OBJ_BUCH-0000000502-001.book Page 141 Friday, November 25, 2022 12:06 PM142

Tehlikeli tozlarda çalışma Bu aletle malzemelerin kazındığı işlerde tehlikeli olabilecek tozlar ortaya çıkar. Örneğin asbest, asbest içeren malzemeler, kurşun içeren boyalar, metaller, bazı ahşap türleri, mineraller, taş içerikli malzemelere ait silikat parçacıkları, boya incelticiler, ahşap koruyucu maddeler, su araçlarında kullanılan zehirli koruyucu maddelere dokunmak veya bunları solumak kullanıcılarda alerjik reaksiyonlara ve/veya solunum yolu hastalıklarına, üreme rahatsızlıklarına neden olabilir. Tozların solunma tehlikesi yayılımla ilgilidir. Yaptığınız işte ortaya çıkan toza uygun bir emme tertibatı ve kişisel koruyucu donanım kullanın ve çalıştığınız yerin iyice havalandırılmasını sağlayın. Asbest içeren malzemelerin işlenmesini uzmanlara bırakın. Ahşap tozu ve hafif metal tozu, kızgın malzeme tozu ile kimyasal maddelerin karışımı elverişsiz koşullarda kendiliğinden tutuşabilir ve patlamaya neden olabilir. Çalışırken ortaya çıkan kıvılcımların toz haznelerine yönelmesini, elektrikli aletinin ve malzeme kazıma işlemi esnasında ortaya çıkan malzemenin aşırı ölçüde ısınmasını önleyin, toz haznelerini zamanında boşaltın, malzeme üreticisinin talimatlarına ve ülkenizdeki malzeme işleme yönetmeliklerine uyun. Çalışırken dikkat edilmesi gereken hususlar. Bu elektrikli el aletini kesici taşlama tezgahı ile kullanmayın. Zorlama gerektiren işleri yaptıktan sonra ucun soğumasını sağlamak üzere elektrikli el aletini birkaç dakika boşta çalıştırın. Uçların takılması/sökülmesi CCG18-125-15 AS (**): Kilitleme düğmesine (Bakınız: Sayfa 8) sadece motor dururken basın. Aksi takdirde elektrikli el aleti hasar görebilir. Germe flanşında merkezleme bunduna bir O halka yerleştirilmiştir. Bu halka yoksa veya hasarlı ise, çalışmaya başlamadan önce O halka mutlaka değiştirilmelidir. Uçların takılması/sökülmesi CCG18-125-15 X AS (**): Sadece X-LOCK logosu taşıyan orijinal X-LOCK uçlar kullanın. Sadece X-LOCK uçlarda maksimum 1,6 mm'lik germe kalınlığı garanti edilir. Daha fazla germe kalınlığında germe işlemi güvenli olmaz ve bu da ucun gevşemesine neden olabilir. Ucun ve bağlama kovanının deforme olmamış olduğundan ve kir ve parçacıklar barındırmadığından emin olun. Taşlama uçlarının ölçülerine dikkat edin. X-LOCK ucu takmadan önce her iki X-LOCK kavrama ucunun açık olduğundan emin olun. Gerekiyorsa iki X- LOCK kavrama ucu arasındaki alanı temizleyin. Montaj işleminden sonra taşlama ucunun kenarının referans yüzeyinden yüksek olup olmadığını ve kusursuz biçimde takılıp takılmadığını kontrol edin. Kenar daha yüksek olursa, kovan temizlenmeli veya taşlama ucu kullanılmamalıdır. Sadece motor dururken kola bastırın (Bakınız: Sayfa 9). Germe (sıkma) kolu açık durumda iken elektrikli el aletini çalıştırmayın. Aksi takdirde eliniz ve parmağınız için ezilme tehlikesi oluşur. Germe çenelerine dokunmayın. Aksi takdirde parmağınız için ezilme tehlikesi oluşur. Donanım Yumuşak start sistemi, açılış anında ve elektrikli el aletinin hızlanması esnasında boştaki devir sayısına düşülmesini sağlar. Tekrar çalışma emniyeti, çalışma esnasında elektriklerin kesilmesinden sonra elektrikli el aletinin kendiliğinden tekrar çalışmasını önler. Bu gibi durumlarda elektrikli el aletini kapatın, elektrik akımı beslemesini kontrol edin ve sonra elektrikli el aletini tekrar çalıştırın. Elektronik zorlanma emniyeti, elektrikli el aletinin aşırı zorlanması durumunda motor hasarı riskini azaltır. Ucun uzun süre bloke olması (> 1 s) elektrikli el aletinin kendiliğinden durmasına neden olur. Daha sonra şalteri kapalı pozisyonuna getirin, elektrikli el aletini iş parçasından çıkarın ve kullanılan ucun hasar görüp görmediğini kontrol edin. Daha sonra elektrikli el aletini tekrar çalıştırın. Elektronik devir sayısı ön seçim sistemi devir sayısını ve kullanılan ucu yapılan işleme uyarlar. Geri tepme kontrol sistemi makinenin beklenmedik biçimde geri tepme (Kickback) riskini azaltır. Bu gibi durumlarda elektrikli el aleti kendiliğinden kapanır. Daha sonra şalteri kapalı pozisyonuna getirin, elektrikli el aletini iş parçasından çıkarın ve kullanılan ucun hasar görüp görmediğini kontrol edin. Daha sonra elektrikli el aletini tekrar çalıştırın. Düşme kontrolü sistemi elektrikli el aletinin düşmesi sonucu ortaya çıkabilecek riskleri azaltır. Bu gibi durumlarda elektrikli el aleti kendiliğinden kapanır. Şalteri kapalı pozisyonuna getirin ve uçta hasar oluşup oluşmadığını kontrol edin. Daha sonra elektrikli el aletini tekrar çalıştırın. Bu elektrikli el aleti, alette kullanılan ucu frenlemek üzere bir Fren sistemi ile donatılmıştır. Bu yolla kaza riski azaltılır. OBJ_BUCH-0000000502-001.book Page 142 Friday, November 25, 2022 12:06 PM143

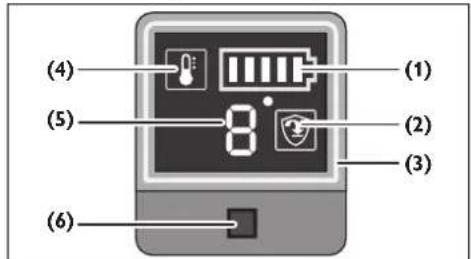

Kumanda ünitesi Kumanda ünitesi devir sayısı ön seçimine ve elektrikli el aletinin durumunun gösterilmesine yarar. Akü şarj durumu göstergesi (1) Geri tepme göstergesi (2) Elektrikli el aleti durumu göstergesi (3) Sıcaklık göstergesi (4) Devir sayası kademesi göstergesi (5) Devir sayısı ön seçim tuşu (6) Devir sayası kademesi ayarı aşağıdaki sıra ile yapılır:

1 - 2 - 3 - 2 - 1 - 2 - ...

Ayarlama işlemi işletme esnasında da yapılabilir. Aküdeki şarj durumu göstergesi (Bakınız: Sayfa 13). Şarj durumu, aküdeki şarj durumunu gösteren LED'lerle gösterilir. Şarj durumunu görmek için şarj durumu göstergesi tuşuna veya basın. Şarj durumu göstergesi tuşuna bastıktan sonra hiçbir LED yanmazsa, akü arızalı demektir ve değiştirilmesi gerekir. Nakliye. Tavsiye edilen lityum iyon aküler tehlikeli madde taşıma yönetmeliği hükümlerine tabidir. Bu aküler kullanıcı tarafından başka bir kısıtlamaya gerek duyulmadan trafikte taşınabilir. Üçüncü kişiler aracılığıyla yollamada (örneğin hava yolu veya nakliye şirketi ile yollamada) ambalaj ve etiketlemeye ait özel hükümlere uyulmalıdır. Bu konuda gönderi hazırlanırken bir tehlikeli madde uzmanından yardım alınmalıdır. Aküyü ancak gövdesi hasarsızsa gönderin. Açık kontak yerlerini yapışkan şeritlerle kapatın ve aküyü ambalajı içinde hareket etmeyecek biçimde paketleyin. Lütfen olası başka ulusal yönetmelik hükümlerine de uyun. Bakım ve müşteri servisi. Elektrikli el aletinin prensip olarak sadece uzman elektrik teknisyenleri tarafından onarılacağını, bakımının ve kontrolünün yapılacağını unutmayın. Usulüne uygun olmayan bakım işlemlerinin kullanıcı için ciddi riskler oluşturabileceğini dikkate alın. Aşırı kullanım koşullarında metaller işlenirken elektrikli el aletinin içinde iletken toz birikebilir. Havalandırma aralıklarından kuru ve yağsız basınçlı hava ile elektrikli el aletinin iç kısmını sık sık temizleyin. Alçı içeren malzeme işlenirken toz çıkabilir. Bu tozlar elektrikli el aletinin içinde ve anahtarlama elemanlarında birikebilir ve hava nemi ile sertleşebilir. Bunun sonucunda anahtarlama mekanizması olumsuz yönde etkilenir. Elektrikli el aletinin içindeki birikintileri sık sık havalandırma aralıklarından kuru ve yağsız basınçlı hava ile temizleyin. Asbeste temas eden ürünler onarım işlemine gönderilemez. Asbestle kirlenen ürünleri ülkenizdeki asbest içerikli atıklara ilişkin yasal mevzuata uygun olarak atın. Gösterge Anlamı/giderilme yöntemi Yeşil Akü şarjlı. Sarı Akü boşalmak üzere. Aküyü kısa süre içinde değiştirin. Kırmızı Akü boş. Aküyü değiştirin veya şarj edin. Gösterge Anlamı/giderilme yöntemi Kırmızı Elektrikli el aletinin ani geri tepmesi algılandı. Elektrikli el aletini kapatın ve uçta hasar oluşup oluşmadığını kontrol edin. Gösterge Anlamı Yeşil Statü OK. Sarı Sıcaklı kritik sınırda veya akü boşalmak üzere. Kırmızı yanma Aşırı zorlanma emniyet sistemi devrede, elektrikli el aleti aşını ısınmış durumda veya akü boş. Kırmızı yanıp sönme Yeniden çalışma emniyeti, geri tepme kontrol sistemi veya düşme kontrol sistemi devrede. Gösterge Anlamı/giderilme yöntemi Sarı Sıcaklık kritik sınırda. Elektrikli el aletini boşta çalıştırın ve soğumasını sağlayın. Kırmızı Elektrikli el aleti aşırı ısınmış durumda ve kapanıyor. Elektrikli el aletinin soğumasını sağlayın. (2) (3) (1) (4) (5) (6) Gösterge Anlamı 13400 /dak 2 6600 /dak 3 9800 /dak OBJ_BUCH-0000000502-001.book Page 143 Friday, November 25, 2022 12:06 PM144

Onarımı gereken FEIN elektrikli el aletleri ve aksesuarı için lütfen FEIN Müşteri Servisi ile iletişime geçin. Adresi İnternette www.fein.com. sayfasında bulabilirsiniz. Eskidiğinde veya aşındığında elektrikli el aletindeki etiketi ve uyarıları yenileyin. Bu elektrikli el aletinin güncel yedek parça listesini İnternette www.fein.com. sayfasında bulabilirsiniz. Sadece orijinal yedek parçalar kullanın. Aşağıdaki parçaları gerektiğinde kendiniz de değiştirebilirsiniz: Uçlar, germe/sıkma flanşı (eğer varsa) koruyucu kapak, akü, ek tutamak, tozdan korunma filtresi, el koruma parçası Bakım ve temizlik. Akünün havalandırma aralıklarını ve bağlantı yerlerini düzenli olarak yumuşak, temiz ve kuru bir fırça ile temizleyin. – Akünün temizliği için kimyasal madde kullanmayın. Teminat ve garanti. Ürüne ilişkin teminat piyasaya sunulduğu ülkenin yasal düzenlemeleri çerçevesinde geçerlidir. Ayrıca FEIN, FEIN üretici garanti beyanına uygun bir garanti sağlar. Elektrikli el aletinizin teslimat kapsamında bu kullanma kılavuzunda tanımlanan veya şekli gösterilen aksesuarın sadece bir parçası da bulunabilir. Uyumluluk beyanı. CE beyanı Sadece Avrupa Birliği ve EFTA üyeleri (European Free Trade Association) ve sadece AB ve EFTA pazarları için tasarlanan ürünler için geçerlidir. Ürün AB pazarına sunulduğunda UKCA işareti geçerliliğini yitirir. UKCA beyanı Sadece Britanya pazarı (İngiltere, Galler ve İskoçya) ve Britanya pazarı için tasarlanmış ürünler için geçerlidir. Ürün Britanya pazarına sunulduğunda CE işareti geçerliliğini yitirir. FEIN firması tek sorumlu olarak bu ürünün bu kullanım kılavuzunun son sayfasında belirtilen ilgili koşullara uygun olduğunu beyan eder. Teknik belgelerin bulunduğu merkez: C. & E. Fein GmbH Hans-Fein-Straße 81 73529 Schwäbisch Gmünd-Bargau, Germany Çevre koruma, tasfiye. Aküleri evsel çöplerin içine atmayın! Ambalaj malzemesi, kullanım ömrünü tamamlamış elektrikli el aletleri ve aksesuar çevre dostu geri kazanım merkezine gönderilmelidir. Aküleri sadece deşarj olmuş durumda ve çevre koruma hükümlerine uygun olarak tasfiye yapacak bir merkeze gönderin. Tam olarak deşarj olmamış akülerde kısa devre tehlikesini önlemek üzere bağlantı fişini yapışkan bantla izole edin. Sadece AB ülkeleri için: Arızalı veya kullanım ömrünü tamamlamış aküler 2006/66/AT yönetmeliği uyarınca ayrı ayrı toplanmak ve çevre dostu tasfiye için geri kazanım merkezlerine gönderilmek zorundadır. Aksesuar seçimi (Bakınız: Sayfa 16 – 19). Sadece orijinal FEIN aksesuarı kullanın. Kullandığınız aksesuar elektrikli el aleti tipi için öngörülmüş olmalıdır. A-1 Kesme işlemi için koruyucu kapak, Tip A B-1 Taşlama işlemi için koruyucu kapak, Tip B 1-1 Kazıma diski, Tip 27 2-1 Kesme diski (Sadece A tipi kesme işlemi için öngörülen koruyucu kapakla kullanılmalıdır) 3-1 Lamelli taşlama tablası 3-2 Fiber taşlama diskleri için bağlama tablası, fiber taşlama diskleri (Sadece aletle birlikte teslim edilen bağlama tablası- sıkma aracı ile takılmalıdır) 3-3 Velcro taşlama tablası, yapışıcı zımpara kağıtları, polar zımpara malzemesi, süngerler (Sadece CCG18-125-15 AS (**): Uygun bir çatal anahtar kullanın) 4-1 Çelik telli konik fırça 4-2 Çelik telli çanak fırça, lamelli taşlama makaraları (Sadece CCG18-125-15 AS (**): Uygun bir çatal anahtar kullanın) 5-1 Elmas delik açıcı (Sadece CCG18-125-15 AS (**): Uygun bir çatal anahtar kullanın) OBJ_BUCH-0000000502-001.book Page 144 Friday, November 25, 2022 12:06 PM145
