РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CCG 18-125-15 AS Fein

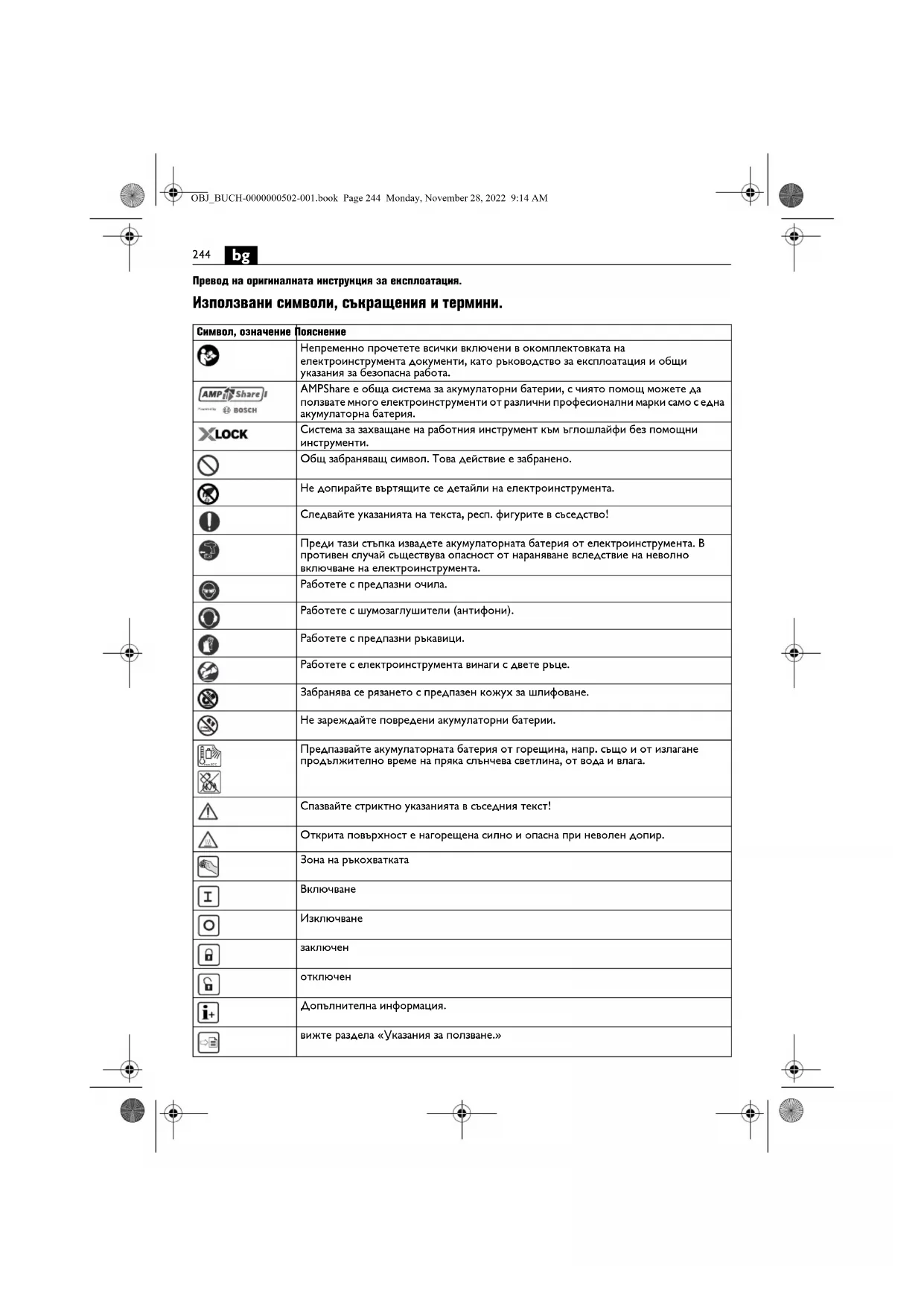

Превод на оригиналната инструкция за експлоатация. Използвани символи, съкращения и термини. Символ, означение Пояснение Непременно прочетете всички включени в окомплектовката на електроинструмента документи, като ръководство за експлоатация и общи указания за безопасна работа. AMPShare е обща система за акумулаторни батерии, с чиято помощ можете да ползвате много електроинструменти от различни професионални марки само с една акумулаторна батерия. Система за захващане на работния инструмент към ъглошлайфи без помощни инструменти. Общ забраняващ символ. Това действие е забранено. Не допирайте въртящите се детайли на електроинструмента. Следвайте указанията на текста, респ. фигурите в съседство! Преди тази стъпка извадете акумулаторната батерия от електроинструмента. В противен случай съществува опасност от нараняване вследствие на неволно включване на електроинструмента. Работете с предпазни очила. Работете с шумозаглушители (антифони). Работете с предпазни ръкавици. Работете с електроинструмента винаги с двете ръце. Забранява се рязането с предпазен кожух за шлифоване. Не зареждайте повредени акумулаторни батерии. Предпазвайте акумулаторната батерия от горещина, напр. също и от излагане продължително време на пряка слънчева светлина, от вода и влага. Спазвайте стриктно указанията в съседния текст! Открита повърхност е нагорещена силно и опасна при неволен допир. Зона на ръкохватката

Допълнителна информация. вижте раздела «Указания за ползване.» max.50°C OBJ_BUCH-0000000502-001.book Page 244 Monday, November 28, 2022 9:14 AM245

Удостоверява съответствието на електроинструмента на директиви на Европейския

Удостоверява съответствието на електроинструмента на директивите на Великобритания (Англия, Уелс, Шотландия). Този знак указва възможна опасна ситуация, която може да предизвика тежки травми или смърт. Знак за рециклиране: обозначава рециклируеми материали Амортизирани електроинструменти и други електронни и електрически продукти трябва да бъдат събирани отделно от битовите отпадъци и да бъдат предавани за вторична преработка на съдържащите се в тях суровини. Тип на акумулаторната батерия Модел зарядно устройство (**) може да съдържа цифри или букви (Ax – Zx) Обозначение за вътрешни цели Символ, означение Пояснение Символ Международно

, rpm, r/min Номинална скорост на въртене на празен ход U V Номинално напрежение M... mm Размер, метрична резба Ø mm Диаметър на кръгъл детайл mm Ø

=Макс. диаметър на шлифоващия/режещия диск

=Диаметър на присъединителния отвор T=Дебелина на шлифоващия/режещия диск mm Ø

=Макс. диаметър на подложен диск за шлифоване mm M=Резба за застопоряващия фланец l=Дължина на резбовия вал mm Ø

=макс. диаметър на чашковидна телена четка M=Резба за застопоряващия фланец / работен инструмент T=макс. дължина на телчетата mm Ø

=макс. диаметър на диамантен инструмент за пробиване M=Резба за застопоряващия фланец / работен инструмент kg Маса на електроинструмента съгласно EPTA-Procedure 01 без акумулаторна батерия и работен инструмент с предпазен кожух тип A / B kg Маса на акумулаторната батерия

dB Равнище на звуковото налягане

dB Равнище на мощността на звука K... Неопределеност m/s

За Вашата сигурност. Прочетете всички указания за безопасна работа и за работа с електроинструмента. Пропуски при спазването на указанията за безопасна работа и за работа с електроинструмента могат да предизвикат токов удар, пожар и/или тежки травми. Съхранявайте всички указания за безопасна работа и за работа с електроинструмента за ползване в

Не използвайте този електроинструмент, преди внимателно да прочетете и напълно да разберете това ръководство за експлоатация, както и приложените «Общи указания за безопасна работа» (Номер на публикация 34130465060). Съхранявайте посочените материали за ползване по-късно и при продажба на електроинструмента или когато го давате за ползване от други лица ги предавайте заедно с

Съблюдавайте също валидните национални разпоредби по охрана на труда. Предназначение на електроинструмента: Ръчният акумулаторен ъглошлайф е предназначен за рязане, шлифоване и почистване с телени четки без използване на вода на метални и каменни материали, както и за пробиване в каменни материали с диамантени инструменти. За рязане с дискове трябва да се използва специалния предпазен кожух за рязане. При рязане на каменни материали трябва да бъде осигурена достатъчно добра аспирация. С утвърдените работни инструменти електроинструментът може да се използва за шлифоване с шкурка. Не се допуска използването на електроинструмента за шлифоване на бетон. Общи указания за безопасна работа при шлифоване, шлифоване с шкурка, работа с телени четки или абразивно рязане Този електроинструмент може да се използва за шлифоване, шлифоване с шкурка, почистване с телени четки, пробиване на отвори или абразивно рязане. Прочетете всички указания за безопасна работа, препоръките, запознайте се с техническите характеристики и изображенията, които са приложени към електроинструмента. Ако не спазвате всички указания по-долу, може да се стигне до токов удар, пожар и/или тежки наранявания. Този електроинструмент не е подходящ за полиране. Приложения, за които електроинструментът не е предназначен, могат да причинят опасни ситуации

Не използвайте електроинструмента за дейности, за които той не е изрично конструиран и предвиден от производителя. Подобно преустройство може да предизвика загуба на контрол и сериозни наранявания. Не използвайте работни инструменти, които не са изрично предвидени и утвърдени от производителя за този електроинструмент. Фактът, че можете да захванете дадено приспособление или работен инструмент към електроинструмента, не гарантира, че ползването му е безопасно. Допустимата скорост на въртене на работния инструмент трябва да е най-малкото равна на посочената на електроинструмента максимална скорост на въртене. Работен инструмент, който се върти по-бързо, отколкото е допустимо, може да се разруши и парчета от него да отхвърчат с голяма

Външният диаметър и дебелината на работния инструмент трябва да съответстват на данните, посочени в техническите характеристики на Вашия електроинструмент. Работни инструменти с неподходящи размери не могат да бъдат екранирани по необходимия начин или да бъдат контролирани достатъчно добре. Присъединителните размери на работния инструмент трябва да съответстват на размерите на звеното за захващане на електроинструмента. Работни инструменти, които не пасват точно на електроинструмента, се въртят неравномерно, вибрират силно и могат да предизвикат загуба на

Не използвайте повредени работни инструменти. Винаги преди ползване проверявайте работните инструменти като абразивни дискове за отчупвания и пукнатини, подложните дискове за пукнатини или износване, телените четки за разхлабени или счупени телчета. Ако работният инструмент или електроинструментът падне, преди да го използвате повторно, проверете, дали е повреден или използвайте друг изправен електроинструмент. След като сте проверили и монтирали работния инструмент, застанете извън равнината на въртене, внимавайте и намиращи се наблизо хора да са извън равнината на въртене и оставете h,AG m/s

средна стойност на вибрациите при ползване като

средна стойност на вибрациите при шлифоване с шкурка m, s, kg, A, mm, V, W, N, °C, dB, min, m/s

Основни и производни единици от Международната система за мерни единици SI. Символ Международно

електроинструмента в продължение на една минута да се върти с максимални обороти. Най-често повредени работни инструменти се чупят през този пробен период. Носете лични предпазни средства. В зависимост от приложението използвайте цяла маска за лице, предпазни очила или друга защита на очите. Ако е необходимо, работете с противопрахова маска, шумозаглушители (антифони) или специална престилка, която предпазва тялото Ви от малки парченца от абразивния диск и от обработвания материал. Очите трябва да са предпазени от отхвърчащите парченца, които се образуват по време на работа. Противопраховата или дихателна маска трябва да могат да филтрират образуващия се прах. Ако продължително време сте изложени на силен шум, това може да предизвика загуба на слух. Внимавайте други лица да бъдат на безопасно разстояние от зоната на работа. Всеки, който се намира в зоната на работа, трябва да носи лични предпазни средства. Откъртени парченца от обра- ботвания детайл или работния инструмент могат в резултат на силното ускорение да отлетят надалече и да предизвикат наранявания също и извън зоната на работа. Когато изпълнявате дейности, при които работният инструмент може да попадне на скрити под повърхността електрически проводници, допирайте електроинструмента само до изолираните повърхности на ръкохватките. При контакт на работния инструмент с проводник под напрежение то може да се предаде по металните елементи на електроинструмента и това да предизвика токов удар. Никога не оставяйте електроинструмента, преди работният инструмент да спре напълно въртенето си. Въртящият се инструмент може да допре до предмет, в резултат на което да загубите контрол над електроинструмента. Докато пренасяте електроинструмента, не го оставяйте включен. При неволен допир дрехите или косите Ви могат да бъдат увлечени от работния инструмент, в резултат на което работният инструмент може да се вреже в тялото

Редовно почиствайте вентилационните отвори на Вашия електроинструмент. Турбината на електродвигателя засмуква прах в корпуса, а натрупването на метален прах увеличава опасността от токов удар. Не използвайте електроинструмента в близост до леснозапалими материали. Искрите могат да запалят такива материали. Не използвайте работни инструменти, които изискват прилагането на охлаждащи течности. Използването на вода или други охлаждащи течности може да предизвика токов удар. Откат и съвети за избягването му Откат е внезапна реакция вследствие на блокиране или заклинване на въртящия се работен инструмент, напр. абразивен диск, подложен диск, телена четка и т.н. Заклинването или блокирането води до внезапно спиране на въртящия се работен инструмент. Вследствие на това недобре контролиран електроинструмент отскача обратно на посоката на въртене на работния инструмент в точката на блокиране. Ако напр. абразивен диск блокира или се заклини в детайла, ръбът на диска, който контактува с детайла може да бъде увлечен в него и това да предизвика разрушаване на диска или откат. В такъв случай дискът се ускорява към оператора или в обратна посока, в зависимост от посоката на въртене в точката на блокиране. При това абразивните дискове могат да се разрушат. Възникването на откат е следствие от неправилно използване на електроинструмента и/или неподходящи работни условия. То може да бъде предотвратено с помощта на подходящи предпазни мерки, както са описани по-долу. Дръжте електроинструмента здраво и дръжте ръцете и тялото си в такава позиция, че да противостоите на евентуално възникващ откат. Ако електроинструментът има спомагателна ръкохватка, винаги я използвайте, за да го контролирате по-добре при откат или при възникващите реакционни моменти по време на включване. Ако предварително вземете подходящи предпазни мерки, при възникване на откат или силни реакционни моменти можете да овладеете

Никога не поставяйте ръцете си в близост до въртящи се работни инструменти. Ако възникне откат, инструментът може да нарани ръката Ви. Избягвайте да заставате в зоната, в която би отскочил електроинструментът при възникване на откат. Откатът премества машината в посока, обратна на посоката на движение на работния инструмент в зоната на блокиране. Работете особено внимателно в зоната на ъгли, остри ръбове и др.п. Избягвайте рязкото врязване и заклинване на работните инструменти в детайла. При врязване в ъгли, остри ръбове или при рязък и силен контакт работният инструмент има склонност да се заклини. Това може да предизвика откат и загуба на контрол. Не използвайте верижни мечове за рязане на дърво, сегментни диамантени дискове с разстояние между сегментите, по-голямо от 10 mm или назъбени дискове за рязане. Такива работни инструменти често предизвикват откат и загуба на контрол. OBJ_BUCH-0000000502-001.book Page 247 Monday, November 28, 2022 9:14 AM248

Специални указания за безопасна работа при шлифоване или рязане с абразивни дискове Използвайте само предвидените за Вашия електроинструмент абразивни дискове и предназначения за използвания абразивен диск предпазен кожух. Абразивни дискове, които не са предназначени за електроинструмента, не могат да бъдат екранирани добре и не гарантират безопасна

Огънати шлифоващи дискове трябва да бъдат монтирани така, че шлифоващата им повърхност да не се подава извън равнината на ръба на предпазния кожух. Неправилно монтиран шлифоващ диск, който се подава извън равнината на ръба на предпазния кожух, не може да бъде екраниран достатъчно добре. Предпазният кожух трябва да е поставен сигурно на електроинструмента и с оглед осигуряване на максимална степен на защита да е настроен така, че открита към работещия с електроинструмента да остава възможно най-малка част от абразивния инструмент. Предпазният кожух защитава работещия с електроинструмента от откъртени парченца от обработвания материал, от неволен контакт с абразивния диск, както и от искри, които биха могли да възпламенят дрехите. Допуска се използването на абразивните дискове само за целите, за които те са предвидени. Напр.: никога не шлифовайте със страничната повърхност на диск за рязане. Дисковете за рязане са предназначени за отнемане на материал с ръба си. Странично прилагане на сила може да ги счупи. Винаги използвайте застопоряващи фланци, които са в безукорно състояние и съответстват по размери и форма на използвания абразивен диск. Използването на подходящ фланец предпазва диска и по този начин намалява опасността от счупването му. Застопоряващите фланци за режещи дискове могат да се различават от тези за дискове за шлифоване. Не използвайте износени абразивни дискове от по- големи електроинструменти. Дисковете за по- големи електроинструменти не са предвидени за по-високата скорост на въртене на по-малките и могат да се счупят. При работа с абразивни дискове с двойно предназначение винаги използвайте предпазния кожух, предвиден за дейността, която изпълнявате. Използването на неподходящ предпазен кожух не може да осигури добра защита и да предизвика тежки наранявания. Специални указания за безопасна работа с режещи дискове Избягвайте блокиране на режещия диск или силното му притискане. Не изпълнявайте твърде дълбоки срезове. Претоварването на режещия диск увеличава опасността от заклинването му или блокирането му, а с това и от възникването на откат или счупването му, докато се върти. Избягвайте да заставате в зоната пред и зад въртящия се режещ диск. Когато режещият диск е в една равнина с тялото Ви, в случай на откат електроинструментът с въртящия се диск може да отскочи непосредствено към Вас и да Ви нарани. Ако режещият диск се заклини или когато прекъсвате работа, изключвайте електроинструмента и го оставяйте едва след окончателното спиране на въртенето на диска. Никога не опитвайте да извадите въртящия се диск от междината на рязане, в противен случай може да възникне откат. Определете и отстранете причината за заклинването. Не включвайте повторно електроинструмента, ако дискът се намира в разрязвания детайл. Преди внимателно да продължите рязането, изчакайте режещият диск да достигне пълната си скорост на въртене. В противен случай дискът може да се заклини, да отскочи от обработвания детайл или да предизвика откат. При рязане подпирайте по подходящ начин големи детайли, за да предотвратите заклинване на диска вследствие провисване на детайла. Големи детайли могат да се огънат под действие на силата на тежестта им. Детайлът трябва да е подпрян от двете страни на среза, при това както в близост до него, така и в края на детайла. Бъдете особено предпазливи при прорязване на канали в стени или други зони, които могат да крият изненади. Режещият диск може да предизвика откат на машината при допир до газо- или водо- проводи, електропроводи или други обекти. Не опитвайте да изпълнявате срезове по дъга. Претоварване на диска за рязане увеличава напреженията в него и склонността му към заклинване или блокиране, а с това и опасността от откат или счупване на диска, което може да предизвика тежки травми. Специални указания за безопасна работа при шлифоване с шкурка Използвайте шкурки с подходящи размери и спазвайте указанията на производителя при избора на шкурка. Ако шкурката се подава извън подложния диск, може да предизвика наранявания, както и заклинване, разкъсване или

Специални указания за безопасна работа при почистване с телени четки Не забравяйте, че и при нормална работа от телената четка падат телчета. Не претоварвайте телената четка, като я притискате твърде силно. Отхвърчащите от телената четка телчета могат лесно да проникнат през дрехите и/или кожата Ви. Ако се препоръчва използването на предпазен кожух, предварително се уверявайте, че телената четка не допира до него. Дисковите и чашковидните телени четки могат да увеличат диаметъра си в резултат на силата на притискане и центробежните сили. OBJ_BUCH-0000000502-001.book Page 248 Monday, November 28, 2022 9:14 AM249

Други указания за безопасност При рязане на тънка ламарина или други лесно огъващи се конструкции с голяма площ взимайте подходящи мерки, напр. използване на тежки гъвкави демпфиращи плочи. В противен случай шумът от дейността може многократно да надхвърли посочените за електроинструмента стойности. Отчитайте увеличените емисии на шум също и при преценка на рисковете от натоварването с шум и съответно избора на подходящи шумозаглушители. Използвайте еластични подложки по указания на производителя, когато те се доставят в комплект с абразивния инструмент. Уверете се, че работните инструменти са монтирани съгласно указанията на производителя. Монтираните работни инструменти трябва да могат да се въртят свободно. Неправилно монтирани работни инструменти могат да се освободят по време на работа и да отхвърчат с висока скорост. Отнасяйте се внимателно към абразивните дискове и ги съхранявайте съгласно указанията на производителя. По повредени абразивни дискове могат да се появят пукнатини, които да предизвикат разрушаването им по време на работа. Използвайте само сегментни диамантени дискове с отрицателен ъгъл на рязане. При ползване на работни инструменти с присъединителна резба се уверявайте, че резбата има достатъчна дължина, за да захване цялата резба на задвижващия вал. Резбата на работния инструмент трябва да пасва на резбата на вала. Неправилно монтирани работни инструменти могат да се разхлабят и да предизвикат наранявания по време на работа. Отчитайте опасността от ползването на неподходящ предпазен кожух. – При ползване на предпазен кожух тип А за странично шлифоване предпазният кожух и детайлът могат да си пречат, което да предизвика недостатъчно добър контрол. – При ползване на предпазен кожух тип В за рязане с абразивни дискове съществува повишена опасност от струята от искри, както и от отхвърчащи парченца от диска в случай на счупването му. – При ползване на предпазен кожух от тип А или тип В за рязане или странично шлифоване на бетон или зидария съществува повишена опасност поради увеличената експозиция на прах както и от загуба на контрол и последващ

– При ползване на предпазен кожух от тип А или тип В с чашковидна телена четка, която е по- дебела от максимално допустимата, телчетата могат да допрат предпазния кожух и това да предизвика счупването им. При използване на комбинирани абразивни дискове за шлифоване и рязане трябва да се използва предпазния кожух за рязане (тип А). Не насочвайте електроинструмента към себе си, към други лица или животни. Съществува опасност от нараняване с нагорещени работни инструменти или работни инструменти с остри ръбове. Внимавайте за скрити под повърхността електрически проводници, газопроводни и водопроводни тръби. Преди да започнете работа проверявайте работната зона, напр. с металотърсач. Използвайте стационарна аспирационна уредба и продухвайте редовно вентилационните отвори. При екстремни условия при обработване на метали по вътрешните повърхности на електроинструмента може да се отложи токопровеждащ прах. Защитната изолация на електроинструмента може да бъде нарушена. Забранява се захващането към корпуса на електроинструмента на табелки или знаци с винтове или нитове. Повредена изолация не осигурява защита от токов удар. Винаги ползвайте спомагателната ръкохватка. Спомагателната ръкохватка осигурява надеждното водене на електроинструмента. След обработване на материали, съдържащи гипс: почиствайте вентилационните отвори на електроинструмента и на превключвателя със сух и обезмаслен въздух под налягане. В противен случай в корпуса и по превключвателя може да се натрупа прах, съдържаща гипс, която в комбинация с влажността във въздуха да се втвърди. Това може да предизвика повреждането на механизма за

Работа с и ползване на акумулаторни батерии. Тези указания за безопасност се отнасят само за литиево-йонните акумулаторни батерии 18V на FEIN по програмата AMPShare. Използвайте акумулаторната батерия само в продукти на партньори по програата AMPShare Партньори по програата AMPShare. Акумулаторни батерии 18V, обозначени с AMPShare са напълно съвместими със следните продукти: – всички продукти на серията 18V AMPShare на FEIN – всички продукти на партньори на AMPShare. При работа с или зареждане на неподходящи, повредени, ремонтирани или променени акумулаторни батерии, имитационни продукти и продукти на други производители съществува опасност от пожар и/или експлозия. Спазвайте препоръките за акумулаторни батерии в описанието на Вашия продукт. Само така акумулаторната батерия и продуктът могат да бъдат използвани безопасно, а акумулаторните батерии да бъдат предпазени от претоварване. Зареждайте акумулаторните батерии само със зарядни устройства, които са препоръчани от FEIN или някой от партньорите по програмата AMPShare. Съществува опасност от пожар при използването на зарядно устройство, предназначено за определен вид акумулаторни батерии, ако се използва с други батерии. OBJ_BUCH-0000000502-001.book Page 249 Monday, November 28, 2022 9:14 AM250

Акумулаторната батерия се доставя частично заредена. За да постигнете пълната производителност на акумулаторната батерия, преди първото ползване я заредете докрай в зарядното устройство. Съхранявайте акумулаторни батерии на места, недостъпни за деца. Не се допуска акумулаторни батерии да бъдат разглобявани, отваряни или разрушавани. Не излагайте акумулаторните батерии на механични удари. При повреждане и неправилно боравене с акумулаторната батерия могат да изтекат опасни течности и пари. Парите могат да предизвикат увреждания на дихателните пътища. Изтеклите течности могат да предизвикат възпаление или изгаряне на кожата. Ако върху кожата попадне електролит от акумулаторната батерия, незабавно я промийте обилно с вода. Ако от електролита попадне в око, го промийте с чиста вода и незабавно потърсете лекарска помощ! Ако електролитът на акумулаторната батерия попадне върху съседни части, ги проверете внимателно. Избягвайте контакт на електролита с кожата, като ползвате работни ръкавици. Почистете частите със суха домакинска хартия или при необходимост ги заменете. Излизащите пари могат да увредят дихателните пътища. Изтеклите течности могат да предизвикат възпаление или изгаряне на кожата. Не правете късо съединение между клемите на акумулаторната батерия. Предпазвате акумулаторната батерия от контакт с кламери, монети, ключове или други дребни метални предмети, които биха могли да направят мост между клемите. Късо съединение между клемите може да предизвика изгаряния или пожар. Акумулаторната батерия може да бъде повредена от остри предмети, напр. пирони или отвертки или вследствие на силно механично въздействие. Възможно е да се стигне до вътрешно късо съединение и акумулаторната батерия да се запали, да запуши, да експлодира или да се прегрее. Никога не се опитвайте да ремонтирате повредени акумулаторни батерии. Поддръжката и ремонтът на акумулаторни батерии трябва да се извършват само от производителя или от упълномощени сервизи. Предпазвайте акумулаторната батерия от високи температури, напр. също и от продължително въздействие на слънчеви лъчи, от пожар, замърсяване, вода и овлажняване. Съществува опасност от експлозия и късо съединение. Ползвайте акумулаторната батерия само при температура на околната среда между -20 °C и +50 °C. Напр. не оставяйте акумулаторната батерия през лятото в автомобил. При температури < 0 °C може да се наблюдава намаляване на производителността на машината. Зареждайте акумулаторната батерия само при температура на околната среда между 0 °C и +35 °C. Ако акумулаторната батерия е с USB-интерфейс, я зареждайте само през него и само при температура на околната среда между +10 °C и +35 °C. Зареждане при температури извън посочения диапазон може да предизвика увреждане на акумулаторната батерия или да увеличи опасността

Отнасяйте се към разредени акумулаторни батерии с повишено внимание. Акумулаторните батерии са рисков продукт, тъй като имат много голям ток на късо съединение. Дори когато литиево-йонни акумулаторни батерии изглеждат разредени, те никога не са докрай разредени. Не потапяйте акумулаторната батерия в течности, напр. (солена) вода или напитки. Контактът с течности може да повреди акумулаторната батерия. Това може да предизвика силно нагряване, отделяне на пушек, възпламеняване или експлозия на акумулаторната батерия. Не продължавайте да използвате акумулаторната батерия и се обърнете към оторизиран сервиз на FEIN. Не използвайте повредени акумулаторни батерии. Ползването на акумулаторна батерия трябва да се прекрати незабавно, ако се появят необичайни признаци, напр. миризма, нагряване до висока температура, промяна на цвета или деформиране. При продължаване на ползването на акумулаторната батерия тя може да се прегрее, да запуши, да се възпламени или да експлодира. Не отваряйте, не притискайте, не прегрявайте или не изгаряйте акумулаторната батерия. При неправилно боравене съществува опасност от възпламеняване и пожар. Спазвайте указанията на производителя. Гасете възпламенили се литиево-йонни акумулаторни батерии с вода, пясък или противопожарно одеало. Избягвайте физически удари и силно механично въздействие. Удари и проникване на чужди тела могат да увредят акумулаторната батерия. Това може да предизвика протичане, прегряване, отделяне на пушек, възпламеняване или експлозия на акумулаторната батерия. Никога не оставяйте акумулаторната батерия да се зарежда през нощта без надзор. При липса на надзор съществува опасност от пожар и експлозия. Изваждайте акумулаторната батерия от оригиналната й опаковка едва когато тя трябва да бъде използвана. Изваждайте акумулаторната батерия само когато електроинструментът е изключен. Преди извършване на каквито и да е дейности по електроинструмента изваждайте акумулаторната батерия. Ако електроинструментът бъде включен по невнимание, съществува опасност от нараняване. max.50°C OBJ_BUCH-0000000502-001.book Page 250 Monday, November 28, 2022 9:14 AM251

Предпазвайте акумулаторната батерия от овлажняване и контакт с вода. Почиствайте замърсени контакти на акумулаторната батерия и на електроинструмента със суха чиста кърпа. При транспортиране и при прибиране за съхраняване изваждайте акумулаторната батерия от електроинструмента. Спазвайте указанията за безопасност в ръководствата за експлоатация на зарядните устройства на FEIN или на партньорите по програмата AMPShare. Стойности на генерираните вибрации и шум Посочените в това ръководство данни за генерираните вибрации и шум са измерени съгласно стандартизиран в EN 62841 метод и могат да служат за сравнение с други електроинструменти. Те са подходящи също за предварителна оценка на натоварването от вибрации и шум. Посочените стойности за генерираните вибрации и шум са представителни за типичните приложения на електроинструмента. Ако обаче електроинструментът бъде използван за други приложения, с различни работни инструменти или след недостатъчно добро поддържане, генерираните вибрации и шум могат да се различават. Това може да увеличи значително натоварването от вибрации и шум за целия период на работа с електроинструмента. За точното оценяване на натоварването от вибрации и шум трябва да бъдат отчитани също периодите, в които електроинструментът е изключен, както и периодите, в които е включен, но работи на празен ход. Това може да намали значително натоварването от вибрации и шум за целия период на работа с електроинструмента. Предприемайте допълнителни мерки за предпазване на оператора от въздействието на вибрациите и шума, например: правилно поддържане на електроинструмента и работните инструменти, предварително загряване на ръцете, подходяща организация на работните процеси. Работа с опасни за здравето прахове При работа с този електроинструмент възникват прахове, които могат да бъдат опасни. Допирът или вдишването на някои прахове, напр. отделящи се при работа с азбест и азбестосъдържащи материали, съдържащи олово лакови покрития и бои, метали, някои видове дървесина, минерали, силикатни частици от инертни материали, разтворители за някои видове боя, консерванти за дървесина, противообрастващи средства за плавателни съдове може да предизвика алергични реакции и/или заболявания на дихателните пътища, рак, увреждане на половата система и др.п. Рискът вследствие на вдишването на праховете зависи от експозицията. Използвайте подходяща за вида на отделяните прахове аспирационна система, както и лични предпазни средства и осигурявайте добро проветряване на работното място. Оставяйте обработването на азбестосъдържащи материали да се извършва само от квалифицирани техници. При неблагоприятни обстоятелства прах от дървесни материали или от леки метали, горещи смеси от шлифоване и химикали могат да се самовъзпламенят или да предизвикат експлозия. Внимавайте образуващата се по време на работа струя искри да не е насочена към кутии за събиране на отпадъчна прах, избягвайте прегряването на електроинструмента и на обработвания детайл, своевременно изпразвайте прахоуловителната кутия, спазвайте указанията за обработване на производителя на материала, както и валидните във Вашата страна предписания за обработваните

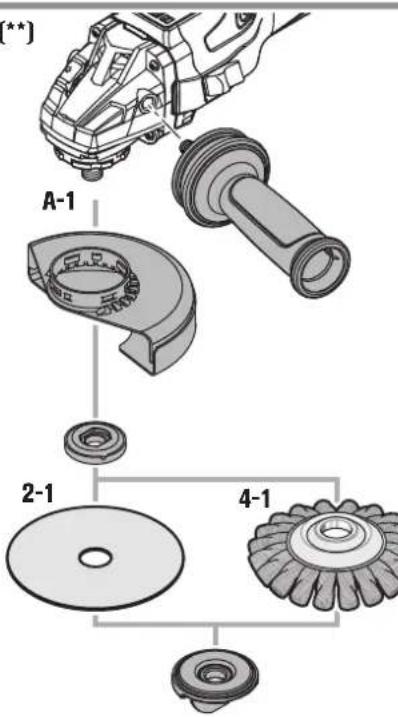

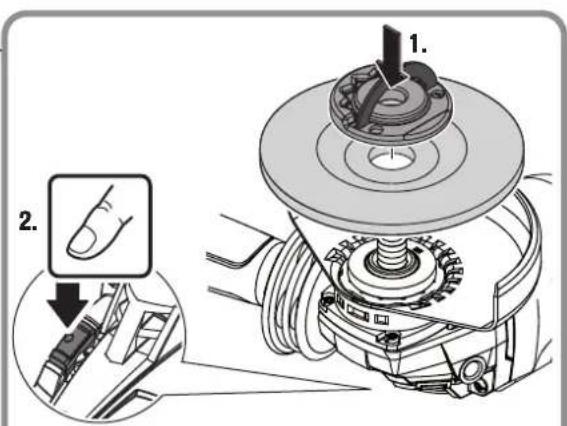

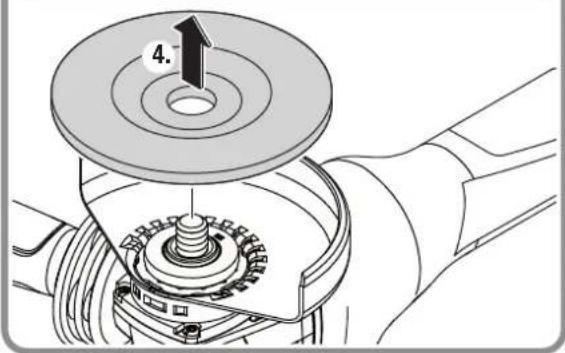

Указания за ползване. Не използвайте електроинструмента, захванат в стенд за рязане. След силно натоварване оставяйте електроинструмента да се охлади, като работи няколко минути на празен ход. Монтиране/демонтиране на работния инструмент CCG18-125-15 AS (**): Натискайте бутона за блокиране (вижте страница 8) само когато електродвигателят е спрял. В противен случай електроинструментът може да бъде повреден werden. На фланеца за захващане на работния инструмент около центроващото стъпало е поставен О-пръстен. Ако пръстенът липсва или бъде повреден, преди по-нататъшно използване на електроинструмента трябва непременно да бъде

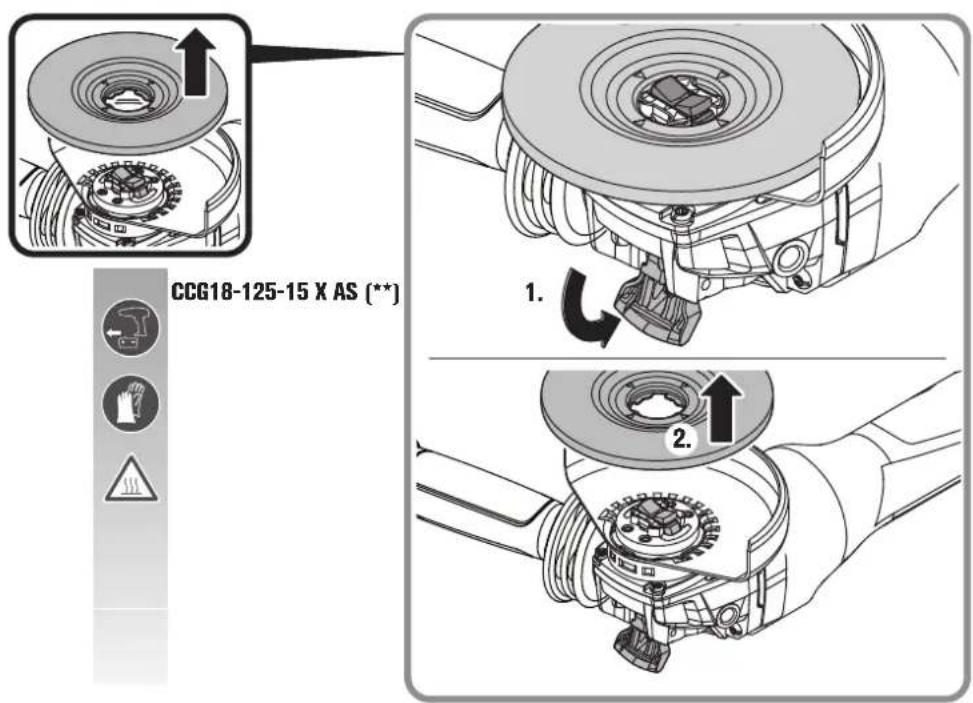

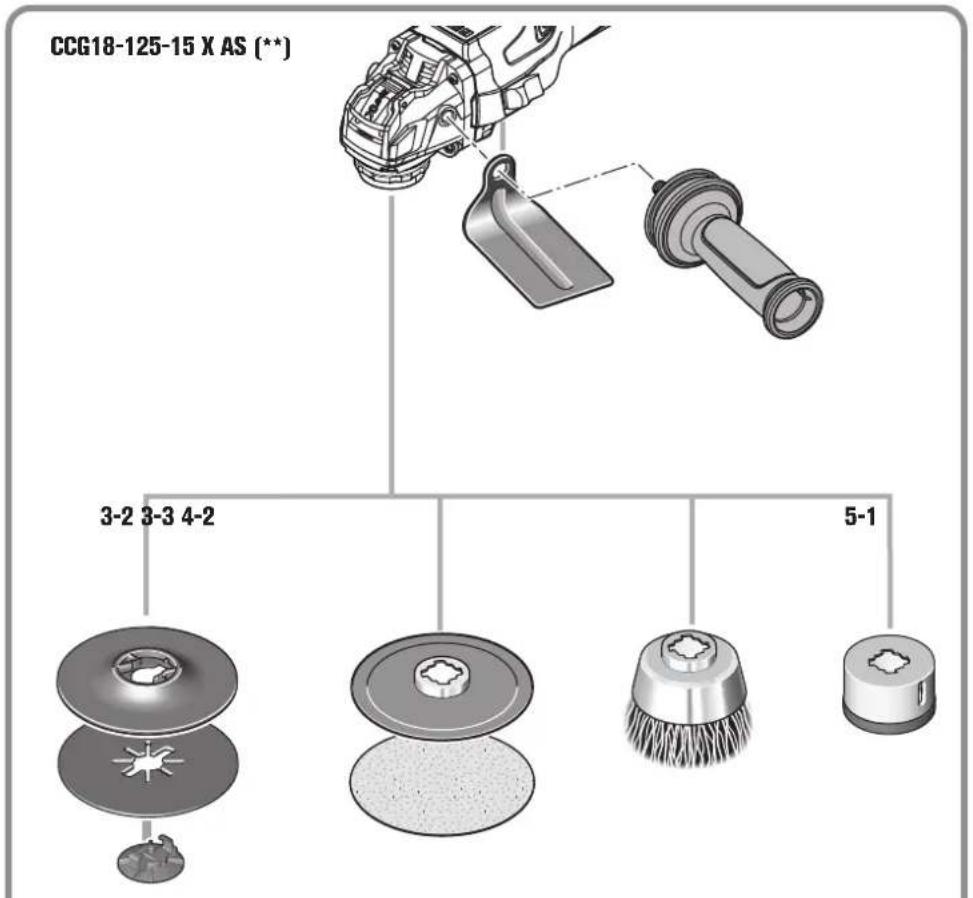

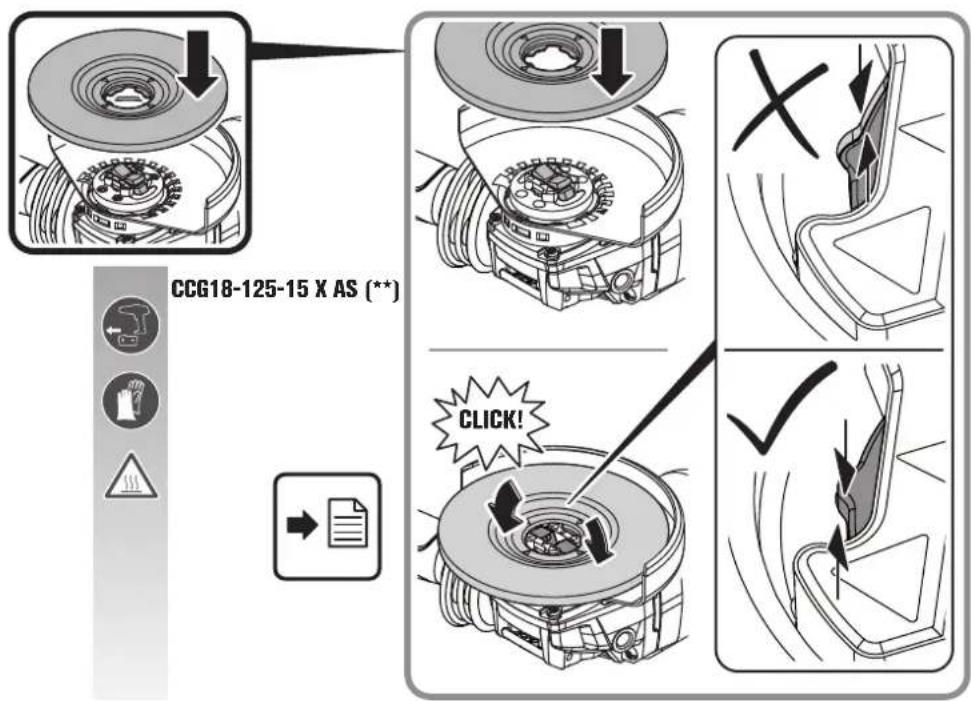

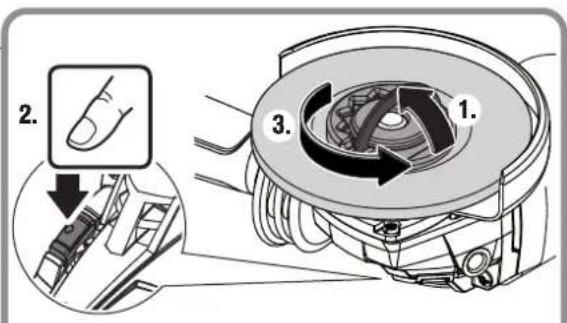

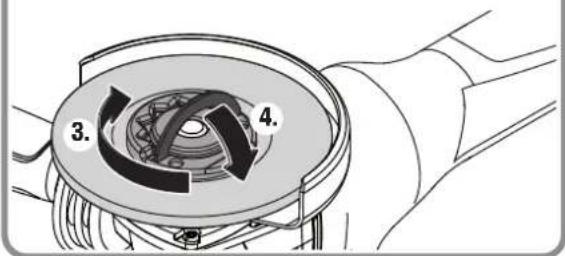

Монтиране/демонтиране на работния инструмент CCG18-125-15 X AS (**): Използвайте само оригинални инструменти със захват X-LOCK, които са означени с логото X-LOCK. Само при оригинални X-LOCK работни инструменти е гарантирано, че е спазена максимална дебелина на захващане 1,6 mm. По- голяма дебелина може да предизвика несигурно захващане, при което работният инструмент да

Внимавайте работният инструмент и захващащото звено да не са дефрмирани и да нямат замърсявания и отлагания по тях. Съобразявайте размерите на шлифоващите инструменти. Преди да монтирате работният инструмент със захват X-LOCK, се уверете, че двете X-LOCK захващащи челюсти са отворени. При необходимост почиствайте периодично зоната между двете X-LOCK челюсти. След монтиране се уверете, че ръба на инструмента за шлифоване не се подава над референтната повърхност и с това, че е монтиран правилно. Ако ръбът е по-високо, гнездото за захващане трябва да бъде почистено или работният инструмент е повреден и не трябва да бъде ползван. OBJ_BUCH-0000000502-001.book Page 251 Monday, November 28, 2022 9:14 AM252

Издърпвайте лоста (вижте страница 9) само когато електродвигателят е спрял. Не включвайте електроинструмента, когато лостът за захващане е отворен. В противен случай съществува опасност от прещипване на ръката и пръстите. Не поставяйте пръстите си в зоната на захващащите челюсти. Съществува опасност от прещипване на пръстите.

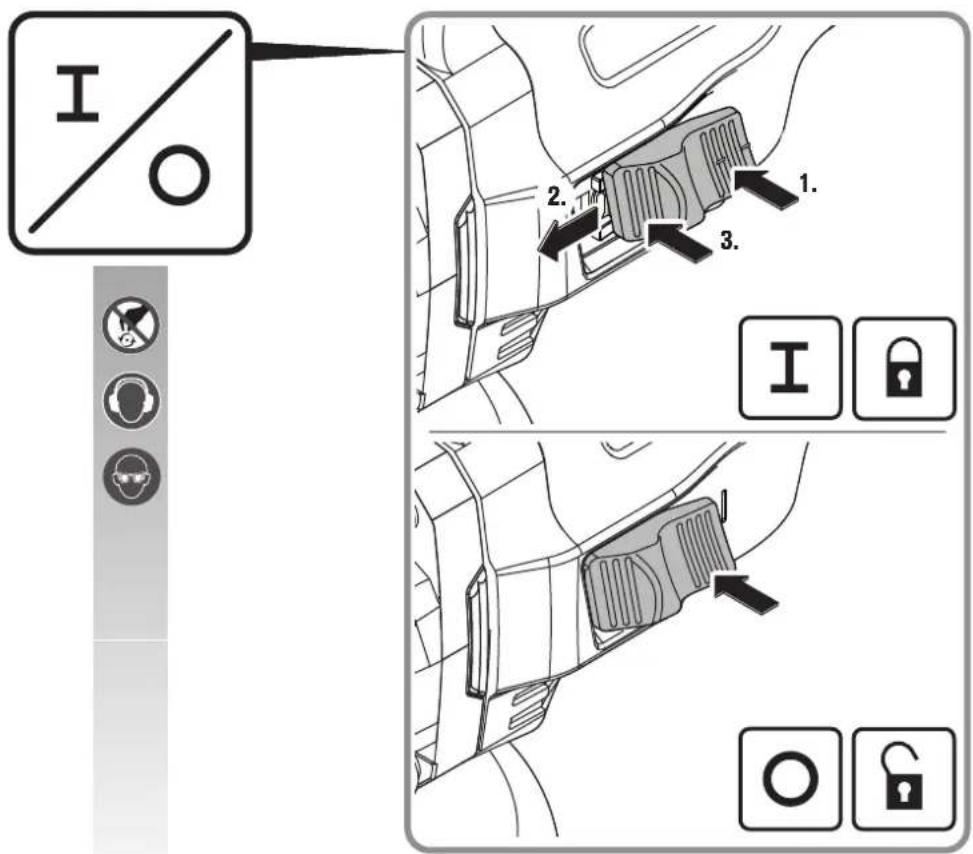

Плавното включване намалява реакционните сили при включване и за ограничаване на скоростта на въртене до номиналната. Защитата срещу повторно включване предотвратява самоволното включване на електроинструмента, ако по време на работа захранващото напрежение е било прекъснато. В такъв случай изключете електроинструмента, проверете захранването и включете електроинструмента отново. Електронната защита срещу претоварване ограничава опасността от повреждане на двигателя при претоварване на електроинструмента. Продължително блокиране (> 1 s) на работния инструмент предизвиква автоматично изключване на електроинструмента. След това поставете пусковия прекъсвач в положение "изключено", отделете електроинструмента от детайла и проверете дали работният инструмент е повреден. Електронното регулиране на скоростта позволява настройването на скоростта на въртене спрямо конкретно извършваната дейност и използвания за целта работен инструмент. Системата за следене на откат ограничава опасността от неочакван откат на машината. При възникване електроинструментът се изключва автоматично. След това преместете пусковия прекъсвач в позиция «изключено», отделете електроинструмента от обработвания детайл и проверете работния инструмент за евентуални повреди. Включете електроинструмента отново след проверката. Системата за следене на изпускане намалява опасностите, произтичащи при падане на електроинструмента. В такъв случай електроинструментът се изключва автоматично. След това поставете пусковия прекъсвач в положение "изключено" и проверете дали работният инструмент е повреден. След това отново включете електроинструмента . Електроинструментът има спирачка която спира въртенето на работния инструмент при изключване. Така се намалява опасността от възникване на инциденти. Панел за обслужване Панелът за обслужване служи за регулиране на скоростта на въртене, както и за следене на състоянието на електроинструмента. Индикатор за акумулаторната батерия (1) Индикатор за откат (2) Индикатор за състоянието на електроинструмента (3) Индикатор Значение/отстраняване зелен акумулаторната батерия е заредена. жълт акумулаторната батерия е почти празна; скоро трябва да бъде

червен акумулаторната батерия е празна; заменете или заредете акумулаторната батерия. Индикатор Значение/отстраняване червен Разпознат е внезапен откат на електроинструмента. Изключете електроинструмента и проверете дали работният инструмент не е

задействала се е защитата срещу претоварване, електроинструментът е прегрял или акумулаторната батерия е

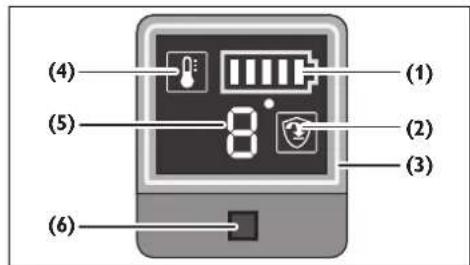

защита срещу повторно включване, задействала се е системата за откат или системата за изпускане. (2) (3) (1) (4) (5) (6) OBJ_BUCH-0000000502-001.book Page 252 Monday, November 28, 2022 9:14 AM253

Температурен индикатор (4) Индикатор за степента на скоростта на въртене (5) Бутон за регулиране на скоростта на въртене (6) Смяната на степента на скоростта на въртене се извършва в следната последователност:

1 - 2 - 3 - 2 - 1 - 2 - ...

Регулирането е възможно също и по време на

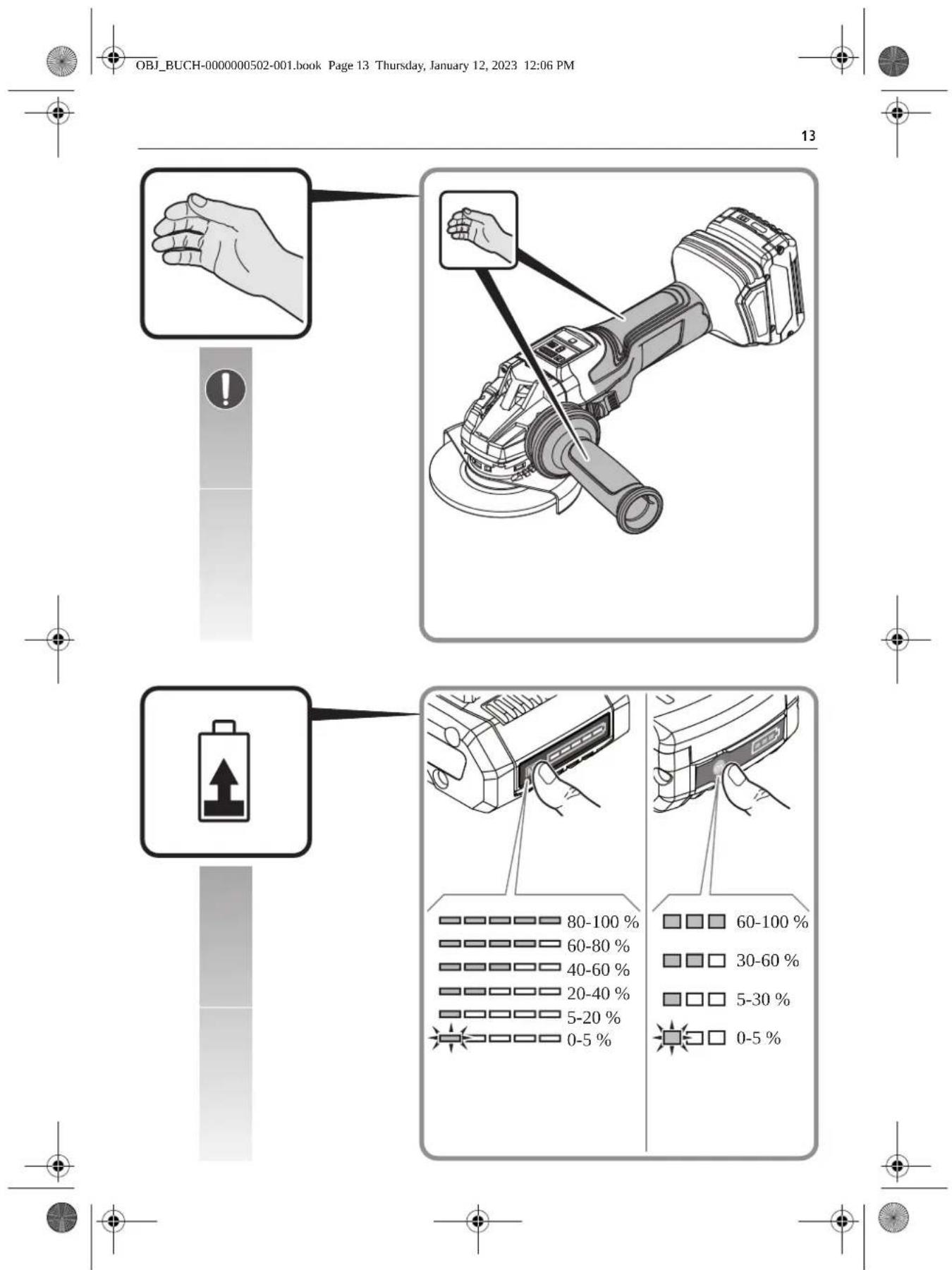

Индикатор на батерията за степента на зареденост (вижте страница 13). Степента на зареденост може да бъде показана чрез зелените светодиоди на акумулаторната батерия. За да видите степента на зареденост на батерията, натиснете бутона за включване на индикатора или . Ако след натискане на бутона не светне нито един светодиод, акумулаторната батерия е повредена и трябва да бъде заменена. Транспортиране. Препоръчваните литиево-йонни акумулаторни батерии са подчинени на изискванията на законодателството за превозване на опасни товари. Акумулаторните батерии могат да бъдат транспортирани по обществените пътища от крайния потребител без допълнителни

При изпращане чрез трети лица (напр. въздушен транспорт или спедиторски фирми) трябва да се използват специални опаковки, които са обозначени по съответния начин. За целта при подготовка на пратката трябва да се обърнете към експерт по транспорт на опасни товари. Изпращайте акумулаторни батерии само ако целостта на корпуса им не е нарушена. Залепвайте върху клемите изолационни ленти и опаковайте акумулаторната батерия така, че да не се движи в опаковката. Моля, спазвайте и евентуални допълнителни изисквания на националното законодателство. Поддържане и сервиз. Моля, обърнете внимание: допуска се ремонтът, техническото обслужване и контрол да бъдат извършвани само от квалифицирани специалисти; при непрофесионална намеса възникват значително увеличени рискове за потребителя. При екстремно тежки работни условия при обработване на метали по вътрешните повърхности на корпуса на електроинструмента може да се отложи токопровеждащ прах. Продухвайте често вътрешното пространство на електроинструмента със сух и обезмаслен сгъстен въздух. При обработването на материали, съдържащи гипс, може да се образува прах. Той може да се отложи по вътрешните повърхности на електроинструмента и по контакти на релета и да се втвърди при реакция с влажността във въздуха. Така функционирането на релетата може да бъде

Продухвайте вътрешността на електроинструмента често през вентилационните отвори и контактните елементи със сух въздух без омасляване. Продукти, които са влизали в съприкосновение с азбест, не трябва да се предават за ремонт. Изхвърляйте продукти, влизали в съприкосновение с азбест, съгласно валидната в страната нормативна уредба за отпадъци, съдържащи азбест. Моля, при необходимост от ремонт на електроинструменти и допълнителни приспособления на FEIN се обръщайте към оторизирани сервизи и търговци. Актуални адреси ще намерите в интернет на адрес www.fein.com. При захабяване и износване подновявайте стикерите и предупредителните указания върху електроинструмента. Актуален списък с резервни части за този електроинструмент можете да намерите в интернет на адрес www.fein.com. Използвайте само оригинални резервни части. При необходимост можете сами да замените следните елементи: Работни инструменти, фланци за затягане (ако има), предпазен кожух, акумулаторна батерия, спомагателна ръкохватка, противопрахов филтър, предпазен екран за ръката Техническо обслужване и почистване. Периодично почиствайте вентилационните отвори и клемите на акумулаторната батерия с мека чиста и суха четка. – За почистването на акумулаторната батерия не използвайте химикали. Индикатор Значение/отстраняване жълт критична температура. Охладете електроинструмента, като го оставите да работи на празен ход. червен електроинструментът е прегрял и се изключва. Изчакайте електроинструментът да се охлади. Индикатор Значение 1 3400 /min 2 6600 /min 3 9800 /min OBJ_BUCH-0000000502-001.book Page 253 Monday, November 28, 2022 9:14 AM254

Гаранция и гаранционно обслужване. Гаранционното обслужване на електроинструмента е съгласно законовите разпоредби в страната-вносител. Освен това фирма FEIN осигурява гаранционно обслужване съгласно Гаранционната декларация на производителя на FEIN. В окомплектовката на Вашия електроинструмент може да са включени само част от описаните в това ръководство и изобразени на фигурите допълнителни приспособления. Декларация за съответствие. Декларацията CE се отнася само за страните от Европейския съюз и EFTA (European Free Trade Association – Европейска асоциация за свободна търговия) и само за продукти, които са предназначени за ЕС или EFTA. При внос на продукта на пазара на ЕС символът UKCA губи валидността си. Декларацията UKCA се отнася само до пазара във Великобритания (Англия, Уелс и Шотландия) и само за продукти, които са предназначени за британския пазар. При внос на продукта на британския пазар символът CE губи валидността

Фирма FEIN гарантира с пълна отговорност, че този продукт съответства на валидните нормативни документи, посочени на последната страница на това ръководство за експлоатация. Техническа документация при: C. & E. Fein GmbH Hans-Fein-Straße 81 73529 Schwäbisch Gmünd-Bargau, Germany Опазване на околната среда,

Не изхвърляйте акумулаторни батерии при битовите отпадъци! Опаковките, излезлите от употреба електроинструменти и допълнителни приспособления трябва да се предават за оползотворяване на съдържащите се в тях

Предавайте повредени акумулаторни батерии за вторична преработка само напълно разредени. Когато акумулаторната батерия не е напълно разредена, като предпазна мярка срещу къси съединения облепяйте контактите с изолираща

Само за страни от ЕС: Съгласно европейска директива 2006/66/EO повредени или изхабени акумулаторни батерии трябва да бъдат събирани отделно и да бъдат предавани за екологично оползотворяване на съдържащите се в тях суровини. Избор на допълнителни приспособления (вижте страници 16 – 19). Използвайте само оригинални допълнителни приспособления на FEIN. Всички допълнителни приспособления, които ползвате, трябва да са предназначени за конкретния модел на електроинструмента. A-1 Предпазен кожух за рязане, тип A B-1 Предпазен кожух за шлифоване, тип B 1-1 Диск за грубо шлифоване, тип 27 2-1 Диск за рязане (да се използва само с предпазен кожух за рязане, тип А) 3-1 Ламелен диск за шлифоване 3-2 Подложен диск за композитна шкурка, композитна шкурка (да се ползва само с включения в окомплектовката подложен диск) 3-3 Подложен диск и шкурка със захващане тип "Велкро", кече за шлифоване, пено-диск (Само за CCG18-125-15 AS (**): използвайте подходящ гаечен ключ) 4-1 Стоманена телена четка 4-2 Чашковидна стоманена телена четка, ламелни дискове за шлифоване (Само за CCG18-125-15 AS (**): използвайте подходящ гаечен ключ) 5-1 Диамантено свредло за отвори (Само за CCG18-125-15 AS (**): използвайте подходящ гаечен ключ) OBJ_BUCH-0000000502-001.book Page 254 Monday, November 28, 2022 9:14 AM255
