STEP 80 - Priamočiará píla AEG - Bezplatný návod na obsluhu

Typ produktu	Priamočiara píla
Značka	AEG
Model	STEP 80
Menovitý výkon	700 W
Počet zdvihov naprázdno	1000 - 3200 min⁻¹
Výška zdvihu	20 mm
Max. hĺbka rezu (drevo)	80 mm
Max. hĺbka rezu (oceľ)	10 mm
Max. hĺbka rezu (hliník)	20 mm
Šikmý rez	Až do 45°
Hmotnosť (EPTA 01/2014)	2,2 kg
Hladina akustického tlaku	88,6 dB(A) (neistota K=5 dB(A))
Hladina akustického výkonu	99,6 dB(A) (neistota K=5 dB(A))
Vibrácie (rezanie dreva)	8,71 m/s² (neistota K=1,5 m/s²)
Vibrácie (rezanie plechu)	7,01 m/s² (neistota K=1,5 m/s²)
Napájanie	Jednofázové, sieťové napätie (pozri typový štítok)
Trieda ochrany	II (dvojitá izolácia)
Kompatibilné materiály	Drevo, plasty, kov
Typy rezov	Rovné, krivočiare, pokosové, vnútorné
Bezpečnosť	Izolovaný úchop; používať ochranu sluchu a okuliare
Údržba	Pravidelne čistiť vetracie otvory
Príslušenstvo	Nie je súčasťou dodávky (pozri katalóg)
Opraviteľnosť	Diely a príslušenstvo AEG; autorizovaný servis

Často kladené otázky - STEP 80 AEG

Ako vymeniť pilový list priamočiarej píly AEG STEP 80?

Odpojte prístroj. Použite určené upínacie zariadenie (objímku alebo kľúč) na uvoľnenie pilového listu. Vyberte starý pilový list, vložte nový (zuby dopredu) a pevne utiahnite. Pred použitím sa uistite, že je pilový list dobre upevnený. Pri výmene noste ochranné rukavice.

Ako nastaviť rýchlosť rezania na modeli STEP 80?

Rýchlosť je variabilná od 1000 do 3200 zdvihov za minútu. Použite nastavovacie koliesko umiestnené na hornej časti prístroja. Prispôsobte rýchlosť materiálu: rýchlejšia pre drevo, pomalšia pre kov.

Ako vykonať šikmý rez (pokos) pílou?

Uvoľnite aretáciu podrážky, nakloňte podrážku do požadovaného uhla (až do 45°) a opäť utiahnite. V prípade potreby použite vodidlo. Pred spustením skontrolujte, či pilový list nie je v kontakte s obrobkom.

Aké materiály môžem rezať priamočiarou pílou AEG STEP 80?

Táto píla umožňuje rezať drevo (hrúbka do 80 mm), plasty, kov (oceľ do 10 mm, hliník do 20 mm). Použite pilový list vhodný pre každý materiál.

Aké sú základné bezpečnostné opatrenia?

Náradie vždy držte za izolované úchopové plochy. Noste ochranné okuliare, masku proti prachu a ochranu sluchu. Pred akýmkoľvek nastavovaním alebo výmenou príslušenstva odpojte stroj. Nepracujte s prasknutým pilovým listom.

Ako udržiavať moju priamočiaru pílu STEP 80?

Pravidelne čistite vetracie otvory kefkou alebo vysávačom. Skontrolujte stav napájacieho kábla. Ak je kábel poškodený, nechajte ho vymeniť odborníkom. Náradie skladujte na suchom mieste.

Priamočiara píla sa počas používania zablokuje, čo robiť?

Okamžite uvoľnite spínač a odpojte prístroj. Identifikujte príčinu: tupý pilový list, príliš tvrdý materiál alebo zaseknuté úlomky. Vyberte pilový list, vyčistite vodidlo pilového listu a v prípade potreby vymeňte pilový list. Nikdy nepoužívajte silu na uvoľnenie.

Môžem použiť pílu na ponorné rezanie?

Áno, iba v mäkkých materiáloch ako drevo alebo ľahké stavebné dosky. Pre tvrdé materiály (kov) najprv vyvŕtajte počiatočný otvor. Nakloňte pílu pre postupné ponorenie.

Kde nájsť náhradné diely alebo príslušenstvo?

Používajte výhradne diely a príslušenstvo AEG. Pozrite si katalóg príslušenstva alebo kontaktujte autorizovaný servis AEG. Môžete tiež požiadať o rozložený pohľad uvedením sériového čísla.

Ako znížiť vibrácie počas používania?

Používajte dobre nabrúsené pilové listy vhodné pre materiál. Obrobok pevne držte. Noste antivibračné rukavice. Robte pravidelné prestávky. Udávaná úroveň vibrácií (8,71 m/s² pre drevo) bola meraná podľa normy EN 62841.

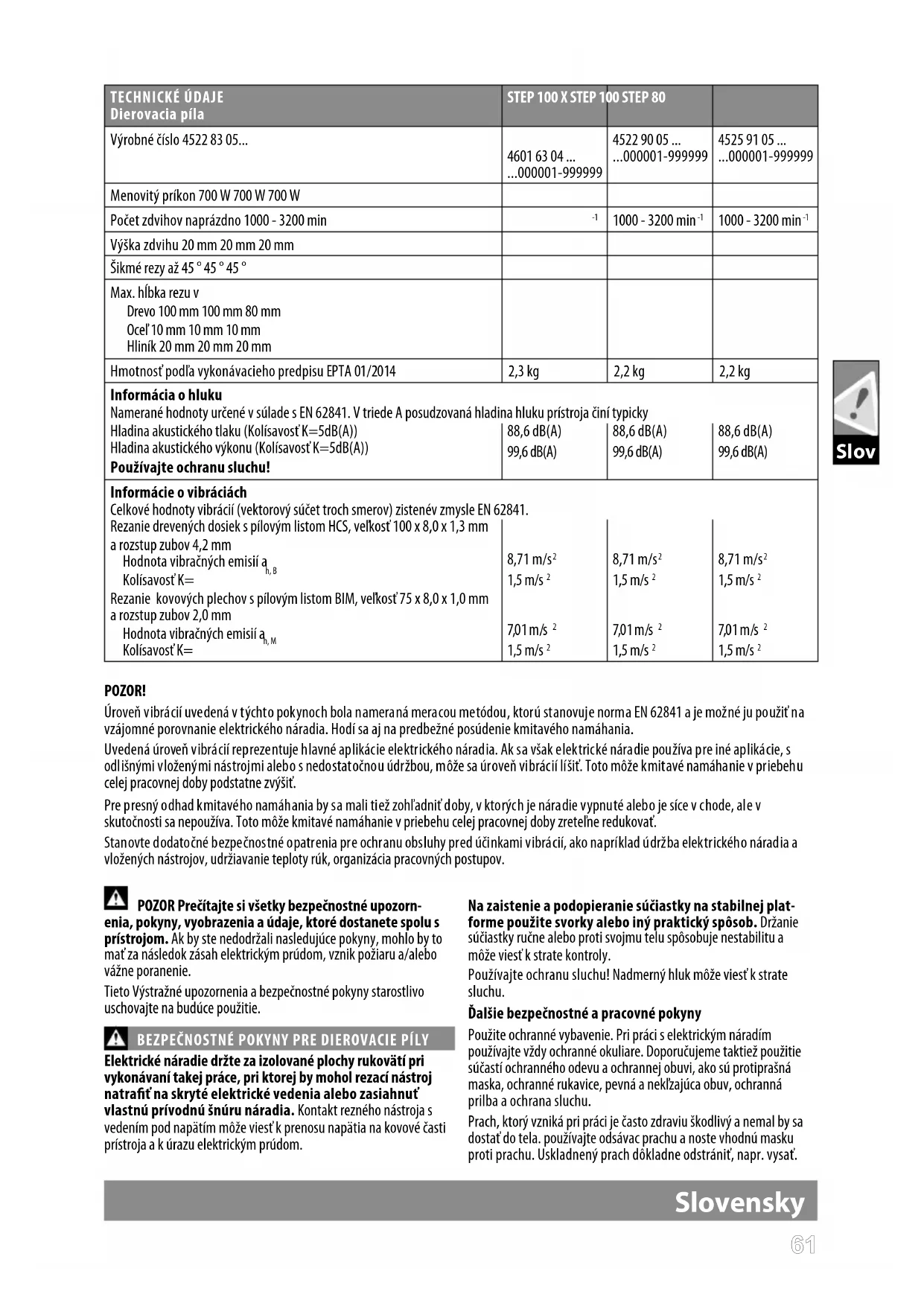

NÁVOD NA OBSLUHU STEP 80 AEG

Póvodný námod na použitie

Zplnomocnen k sestavovani technickych podkladu.

Techtronic Industries GmbH

Uroven vibraci uveden a tychto Pokynoch bola namerana meracou metodou, ktoru stanovuje norma EN 62841 a je mozné ju pouzit na vázajomné porovnanie elektrického naradia. Hódi sa aj na predebzne posudenie kmitavého namáhania.

Uvedená uroven vibraci reprentuhe hlavné applikácie elektrického naradia. Ak sa vsk elektrické naradie použiva pre iné applicáci, s odlsnymi vlozenymi nastrojmi alebo s nedostatočnou udžbou, moze sa uroven vibraci lišit. Toto moze kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvysit.

Pre presny odhad kmitavhe namahania by sa mali tiez zohladnit'doby, v ktorych je naradie yypnute alebo je sice v chode, ale v skutocnosti sa nepouziva. Toto moze kmitavne namahanie v priebehu celej pracovnej doby zretelne redukovat'.

Stanovte dodatočné bezpečnostné opatrenia pre ochranu obshluy pred učinkami vibráci, ako napriklad udžrba elektrického naradia a vlozenych nastrojov, udržiavanie teploty ruk, organizácia pracovněch postupov.

POZOR Precitajte si vsetky bezpecnostne upozorn

enia,Pokyny,vyobrazenia a udaje,ktore dostanete spolu s pristrojom.Ak by ste nedodrzali nasledujuce pouny, mohlo by to mat'za nasledok zasah elektrickym prudom,vznik poziaru a/alebo vazne poranenie.

Tieto Vystrażne upozornenia a bezpečnostné poukyny starostlivou uschovajte na buduce pouzitie.

BEZPECNOSTNE POKNY PRE DIEROVACIE PILY

Elektrické náradie držte za izolované plochy rukovāti pri vykonávani takej prace, pri ktorej by mohol rezaci nastroj natrafit na skryte elektrické vedenia alebo zasiahnut vlastné privodné snúru náradia. Kontakt rezného nastroja s vedením pod napatím moze viest'k prenosu napatía na kovové Časti pristroja a k urazu elektrickým prudom.

Na zaistenie a podopieranie suciastky na stabilnej plat-. forme pouzite svorky alebo iny prakticky sposob. Drzanie suciastky ručne alebo proti svojmu telu sposobuje nestabilitu a može viest'k strate kontroly.

Používajte ochranu sluch! Nadmerný hluk moze viest'k strate sluch.

Použite ochrannes vybavenie. Pri práci s elektrickým náradim používajte vždy ochrannes okuliare. Doporučujeme taktiež použitie sučasti ochrannesho odevu a ochrannej obuvi, ako su protiprašná maska, ochrannes rukavice, pevná a neklžajúca obuvi, ochranná prilba a ochrana sluchu.

Prach, ktory vzniká pri práci je casto zdraviu skodlivý nemal by sa dostat'do tela. použivajte odsávac prachu a noste vchodnú masku proti prachu. Uskladnený prach dokladne odstránit, napr. vysat.

Nesmu sa opracovávat materiaíly, ktoré možu spôsobit'ohrozenie zdravia (napr. azbest)

• spriečenie v opracovávanom obrobku
  Zlomenie sa opracovávaného materialu
• pretaZenie elektrického pristroja

Nezasahujte do beziaceho stroja.

Nasadeny nastroj sa poças pouzivania潔 rozhorucit.

POZOR! Nebezpečenstvo popálenia

-pri yvmene nastroja
-pri odkladani pristroja

Triesky alebo ulomky sa nesmú odstránovat' za chodu stroja.

Ochranné zariadenie stroja bezpodmienečne použivat

Popraskane pilové listy alebo také, ktoré zmenili tvar, nesmu sa použit.

Ponorné pilenie je moźne len v maksich materiałoch (drevo, lahké stavebné materiały pre steny), v tvrdśich materiałoch (kovy) są musi vyrtat njaprvi diera odpovedajúa velkosti piloveho listu.

Zásuvky vo vonkajśom prostredi musia byt'vybavené ochrannym spinačom proti prudovým nárazom (FI, RCD, PRCD). Toto je instalacné predpis na Vase elektrické zariadenie. Venujte prosím tomando pozornost pri použivaní nasho pristroja.

Len yvpnuty stroj prijahaje do zasuvky.

Pripojovaci kabel drzte mimo pracovnej oblasti stroja. Kabel smerujte vždy smerom dozadu od stroja.

UDRZBA

Vetracie otvory urdžovat stale v cistote.

Ak je potrebná vymena napajacieho kábla, musi to urobit'vyroba alebo jeho zastupca, aby sa predislo bezpečnostnému riziku.

Na nasu vyhradnú zodpovednost'vyhlasujeme, ze produkt popisany vcasti, Technické udaje" splna vsetky prislušné ustanovenia smernic

2006/42/ES

2011/65/EU (RoHS)

2014/30/EU

Prísluşenstvo - nie je sučastou standardnej výbavy, odporucane dopleniez programu prísluşenstva.

Elektrické pristroje sa nesmú likvidovat spolu s odpadom
z domácnosti. Elektrické a elektronické pristroje treba
zbierat oddelene a odovzdat ich v recyklačnom podniku na
ekologický likvidáciu. Na miestnych uradoch alebo u vasho
specializovaného predajcu sa spytajte na recyklačné podniky
a zberné dvory.

Elektricky pristroj triedy ochrany II. Elektricky pristroj, pri ktorom ochrana pred zasahom el. prudom zavisie nie len od zakladnej izolacie, ale aj od toho, ze budu pouzite aj doplnkové ochranno opatrenia, akymi su dvojitá izolacia alebozosilnena izolácia. Neexistuje ziadne zariadenie na pripopojenie ochranného vodica.
