Type de produit	Scie sauteuse
Marque	AEG
Modèle	STEP 80
Puissance nominale	700 W
Nombre de courses à vide	1000 - 3200 min⁻¹
Hauteur de course	20 mm
Profondeur de coupe max. (bois)	80 mm
Profondeur de coupe max. (acier)	10 mm
Profondeur de coupe max. (aluminium)	20 mm
Coupe de biais	Jusqu'à 45°
Poids (EPTA 01/2014)	2,2 kg
Niveau de pression acoustique	88,6 dB(A) (incertitude K=5 dB(A))
Niveau d'intensité acoustique	99,6 dB(A) (incertitude K=5 dB(A))
Vibration (découpe de bois)	8,71 m/s² (incertitude K=1,5 m/s²)
Vibration (sciage de tôle)	7,01 m/s² (incertitude K=1,5 m/s²)
Alimentation	Monophasé, tension secteur (voir plaque signalétique)
Classe de protection	II (double isolation)
Matériaux compatibles	Bois, matières plastiques, métal
Types de coupes	Rectilignes, curvilignes, d'onglet, intérieures
Sécurité	Surface de préhension isolée ; porter protection acoustique et lunettes
Entretien	Nettoyer régulièrement les orifices de ventilation
Accessoires	Non inclus dans la livraison (voir catalogue)
Réparabilité	Pièces et accessoires AEG ; SAV agréé

FOIRE AUX QUESTIONS - STEP 80 AEG

Comment changer la lame de la scie sauteuse AEG STEP 80 ?

Débranchez l'appareil. Utilisez le dispositif de serrage prévu (collier ou clé) pour desserrer la lame. Retirez l'ancienne lame, insérez la nouvelle (dent vers l'avant) et serrez fermement. Assurez-vous que la lame est bien fixée avant utilisation. Portez des gants de protection lors du changement.

Comment régler la vitesse de coupe sur le modèle STEP 80 ?

La vitesse est variable de 1000 à 3200 courses par minute. Utilisez la molette de réglage située sur le dessus de l'appareil. Adaptez la vitesse au matériau : plus rapide pour le bois, plus lente pour le métal.

Comment effectuer une coupe en biais (onglet) avec la scie ?

Desserrez le verrouillage de la semelle, inclinez la semelle à l'angle souhaité (jusqu'à 45°) et resserrez. Utilisez un guide si nécessaire. Vérifiez que la lame n'est pas en contact avec la pièce avant de démarrer.

Quels matériaux puis-je couper avec la scie sauteuse AEG STEP 80 ?

Cette scie permet de couper du bois (jusqu'à 80 mm d'épaisseur), des matières plastiques, du métal (acier jusqu'à 10 mm, aluminium jusqu'à 20 mm). Utilisez une lame adaptée à chaque matériau.

Quelles sont les précautions de sécurité essentielles ?

Tenez toujours l'outil par les surfaces de préhension isolées. Portez des lunettes de protection, un masque anti-poussière et une protection auditive. Débranchez la machine avant tout réglage ou changement d'accessoire. Ne travaillez pas avec une lame fissurée.

Comment entretenir ma scie sauteuse STEP 80 ?

Nettoyez régulièrement les orifices de ventilation avec une brosse ou un aspirateur. Vérifiez l'état du câble d'alimentation. Si le câble est endommagé, faites-le remplacer par un professionnel. Stockez l'outil dans un endroit sec.

La scie sauteuse se bloque en cours d'utilisation, que faire ?

Relâchez immédiatement l'interrupteur et débranchez l'appareil. Identifiez la cause : lame émoussée, matériau trop dur, ou débris coincés. Retirez la lame, nettoyez le guide-lame et remplacez la lame si nécessaire. Ne forcez jamais pour débloquer.

Puis-je utiliser la scie pour des découpes en plongée ?

Oui, uniquement dans des matériaux tendres comme le bois ou les panneaux de construction légers. Pour les matériaux durs (métal), percez d'abord un trou de départ. Inclinez la scie pour plonger progressivement.

Où trouver des pièces de rechange ou accessoires ?

Utilisez exclusivement des pièces et accessoires AEG. Consultez le catalogue accessoires ou contactez un service après-vente agréé AEG. Vous pouvez également demander une vue éclatée en indiquant le numéro de série.

Comment réduire les vibrations lors de l'utilisation ?

Utilisez des lames bien affûtées et adaptées au matériau. Maintenez la pièce fermement. Portez des gants anti-vibrations. Faites des pauses régulières. Le niveau vibratoire indiqué (8,71 m/s² pour le bois) est mesuré selon la norme EN 62841.

MODE D'EMPLOI STEP 80 AEG

Surface de prise isolée

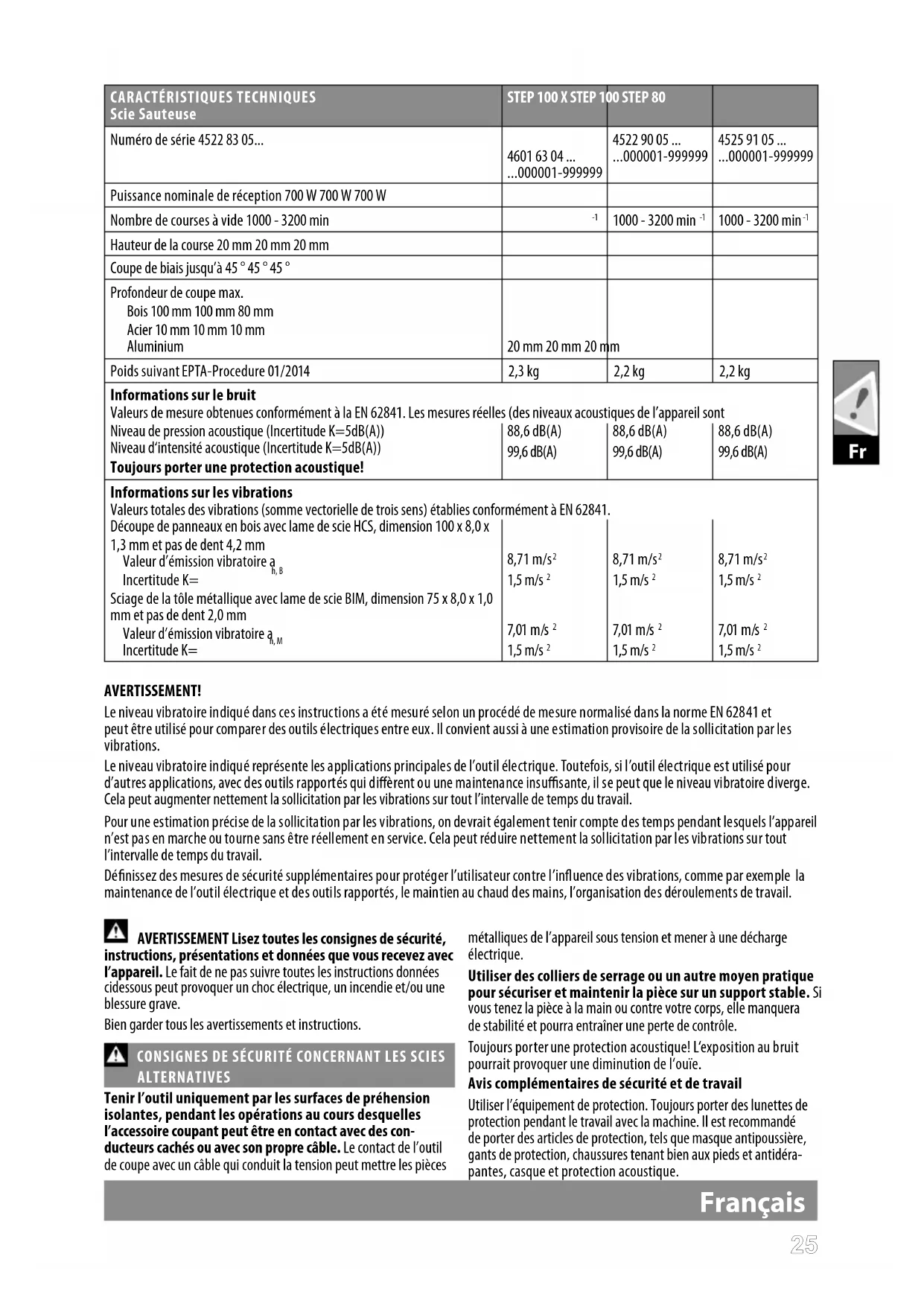

CHARACTERISTIQUES TECHNIQUES Scie Sauteuse	STEP 100 X STEP 100 STEP 80
Numéro de série 4522 83 05...	4601 63 04...	4522 90 05...	4525 91 05...
	...000001-999999	...000001-999999	...000001-999999
Puisance nominale de réception 700 W 700 W 700 W
Nombre de courses à vide 1000 - 3200 min	-1	1000 - 3200 min-1	1000 - 3200 min-1
Hauteur de la course 20 mm 20 mm 20 mm
Coupe de biais jusqu'à 45° 45° 45°
Profondeur de coupe max. Bois 100 mm 100 mm 80 mm Acier 10 mm 10 mm 10 mm Aluminium	20 mm 20 mm 20 mm
Poids suivant EPTA-Procedure 01/2014	2,3 kg	2,2 kg	2,2 kg
Informations sur le bruit Valeurs de mesure obtenues conformément à la EN 62841. Les mesures réelles (des niveaux acoustiques de l'appareil sont Niveau de pression acoustique (Incertitude K=5dB(A)) Niveau d'intensité acoustique (Incertitude K=5dB(A)) Toujours porter une protection acoustique!	88,6 dB(A) 99,6 dB(A)	88,6 dB(A) 99,6 dB(A)	88,6 dB(A) 99,6 dB(A)
Informations sur les vibrations Valeurs totales des vibrations (somme vectorielle de trois sens) établies conformément à EN 62841. Découpe de panneaux en bois avec lame de scie HCS, dimension 100 x 8,0 x 1,3 mm et pas de dont 4,2 mm Valeur d'émission vibratoire a h,8 Incertitude K= Sciage de la tôle métallique avec lame de scie BIM, dimension 75 x 8,0 x 1,0 mm et pas de dont 2,0 mm Valeur d'émission vibratoire a h, M Incertitude K= Sciage de la tôle métallique avec lame de scie BIM, dimension 75 x 8,0 x 1,0 mm et pas de dont 2,0 mm Valeur d'émission vibratoire a h, M Incertitude K= Sciage de la tôle métallique avec lame de scie BIM, dimension 75 x 8,0 x 1,0 mm	8,71 m/s2 1,5 m/s2	8,71 m/s2 1,5 m/s2	8,71 m/s2 1,5 m/s2
	7,01 m/s2 1,5 m/s2	7,01 m/s2 1,5 m/s2	7,01 m/s2 1,5 m/s2

Avertissement!

Le niveau vibratoire indiqué dans ces instructions a été mesuré selon un procédé de mesure normalisé dans la norme EN 62841 et peut être utilisé pour comparer des outils électriques entre eux. Il convient aussi comme une estimation provisoire de la sollicitation par les vibrations.

Le niveau vibratoire indiqué représenté les applications principales de l'outil électrique. Toutefois, si l'outil électrique est utilisé pour d'autres applications, avec des outils rapportés qui diffèrent ou une maintenance insuffisante, il se peut que le niveau vibratoire diverge. Cela peut augmenter

Pour une estimation précise de la sollicitation par les vibrations, on devrait également tenir compte des temps pendant lesquels l'appareil n'est pas en marche ou tourne sans être réellement en service. Cela peut réduire

Définissez des mesures de sécurité supplémentaires pour protéger l'utilisateur contre l'influence des vibrations, comme par exemple la maintenance de l'outil électrique et des outils rapportés, le maintien en chaud des mains, l'organisation des déroulements de travail.

AVERTISSEMENT Lisez toutes les consignes de sécurité, actions, présentations et données que vous recevez avec

l'appareil. Le fait de ne pas suivre toutes les instructions données ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure grave.

Bien garder tous les avertissements et instructions.

CONSIGNES DE SÉCURITÉ CONCERNANT LES SCIES ALTERNATIVES

Tenir l'outil uniquement par les surfaces de préhension isolantes, pendant les opérations au cours desquelles l'accessoire coupant peut être en contact avec des conducteurs cachés ou avec son propre câble. Le contact de l'outil de coupe avec un câble qui conduit la tension peut mettre les pièces

métalliques de l'appareil sous tension et mener à une décharge électrique.

Utiliser des colliers de serrage ou un autre moyen pratique pour sécuriser et maintenir la pièce sur un support stable. Si vous tenez la pièce à la main ou contre votre corps, elle manquera de stabilité et pourrait entrainer une perte de contrôle.

Toujours porter une protection acoustique! L'exposition au bruit pourrait provoquer une diminution de l'ouie.

Avis complémentaires de sécurité et de travail

Utiliser l'équipement de protection. Toujours porter des lunettes de protection pendant le travail avec la machine. Il est recommandé de porter des articles de protection, tels que masque antipoussière, gants de protection, chaussures tenant bien aux pieds et antidérailantes, casque et protection acoustique.

Les poussières dégagées lors du travail sont souvent nocives et ne devraient pas pénétrer dans le corps. Utiliser un dispositif d'aspiration de poussières et porter en plus un masque de protection approprié. Éliminer soigneusement les dépôts de poussières, p. ex. en les aspirant au moyen d'un système d'aspiration de copeaux.

Il est interdit de travailler des matériaux dangereux pour la santé (par ex. amiante).

Désactiver immédiatement le dispositif en cas de blocage! Ne pas réactiver le dispositif avec l'outil bloqué; il y a le risque de provoquer un contreoup avec moment de réaction élevé. Établir et éliminer la cause du blocage de l'outil en prêtant attention aux consignes de sécurité.

Les causes possibles sont :

• Encastrement dans la pierre à travailler.
• Le dispositif a traversé le matériel à travailler en le cassant.
• Le dispositif électrique a été surcharge.

Ne pas approcher les mains de la partie en mouvement de la machine.

Durant l'utilisation, l'outil peut se surchauffer.

Avertissement! danger de brûlures

• durant le remplacement de l'outil
• durant la dépose de l'outil

Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche.

Il est absolument impératif d'utiliser le dispositif protecteur de la machine.

Ne pas utiliser de lames de scie fissurées ou déformées.

Le sciage en plongée n'est possible que dans des matériaux tendres (bois, matériaux de construction légers pour les murs). Si les matériaux sont plus durs (métaux), une percée plus importante doit être faite au moyen de la lame.

Lors du perçage dans les murs, les plafonds ou les planchers, toujours faire attention aux câbles électriques et aux conduites de gaz et d'eau.

Avant tous travaux sur la machine, extraire la fiche de la prise de courant.

En raison de risques de court-circuit, veiller à ce qu'aucune pièce métallique ne pénétre dans les ouïes de ventilation.

Utilisation conforme aux prescriptions

La scie sauteuse permet de scier du bois, des matières plastiques et du métal. Elle permet des coupes rectilignes et curvilignes, des coupes d'onglet et des coupes intérieures.

Branchement secteur

Raccorder uniquement à un courant électrique monophasé et uniquement à la tension secteur indiquée sur la plaque signalétique.

Le raccordement à des prises de courant sans contact de protection est également possible car la classe de protection est donnée.

Les prises de courant se trouvant à l'extérieur doivent être équipées de disjoncteurs différentiels (FI, RCD, PRCD) conformément aux prescriptions de mise en place de votre installation électrique.

Veuillez en tenir compte lors de l'utilisation de notre appareil.

Ne raccorder la machine au réseau que si l'interrupteur est en position arrêt.

Le câble d'alimentation doit toujours se trouver en dehors du champ d'action de la machine. Toujours maintenir le câble d'alimentation à l'arrière de la machine.

Entretien

Tenir toujours propres les orifices de ventilation de la machine. S'il est nécessaire de remplacer le cordon d'alimentation, cette opération doit être effectuée par le fabricant ou son agent afin d'éviter tout risque mettant en danger la sécurité.

N'utiliser que des pièces et accessoires AEG. Pour des pièces dont l'échange n'est pas précrit, s'adresser de préférence aux stations de service après-vente AEG (voir brochure Garantie/Adresses des stations de service après-vente).

Si besoin est, une vue éclatée de l'appareil peut être fournie. S'adresser, en indiquant bien le numéro porté sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

Declaration ce de conformite

Nous déclarons, sous notre responsabilité exclusive, que le produit décrit ici dans les « Caractéristiques techniques » satisfait à toutes les dispositions pertinentes des directives

2006/42/CE

2011/65/UE (RoHS)

2014/30/UE

et que les normes harmonisées suivantes ont été appliquées.

EN 62841-1:2015 EN 62841-2-11:2016 EN 55014-1:2017+A11:2020 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN IEC 63000:2018

Autorisé à compiler la documentation technique.

Techtronic Industries GmbH

Veuillez lire avec soin le mode d'emploi avant la mise en service.

Toujours porter des lunettes protectrices en travaillant avec la machine.

Porter des gants de protection!

ATTENTION! AVERTISSEMENT! DANGER!

Avant tous travaux sur la machine, extraire la fiche de la prise de courant.

Accessoires - Ces pièces ne font pas partie de la livraison. Il s'agit là de compléments recommandés pour votre machine et énumérés dans le catalogue des accessoires.

Les dispositifs électriques ne sont pas à éliminer dans les déchets ménagers. Les dispositifs électriques et électroniques sont à collecter séparément et à remettre à un centre de recyclage en vue de leur élimination dans le respect de l'environnement. S'adresser aux autorités locales ou au détaillant spécialisé en vue de connaître l'emplacement des centres de recyclage et des points de collecte.

Outil électrique en classe de protection II. Outil électrique équipé d'une protection contre la fulguration électrique qui ne dépend seulement de l'isolement de base mais aussi de l'application d'autres mesures de protection telles qu'une double isolation ou une isolation augmentée. La connexion d'un conducteur de protection n'est pas prédisposée.

Nombre de courses à vide

Tension (V c.a.)

Courant alternatif

Marque de conformité européenne

Marque de conformité Britannique

Marque de conformité ukrainienne

Marque de conformité d'Eurasie
