BRUGSANVISNING STEP 80 AEG
Isolerede gribeflader
Isolert gripeflate
Isolerad greppyta
Eristetty tarttumapinta

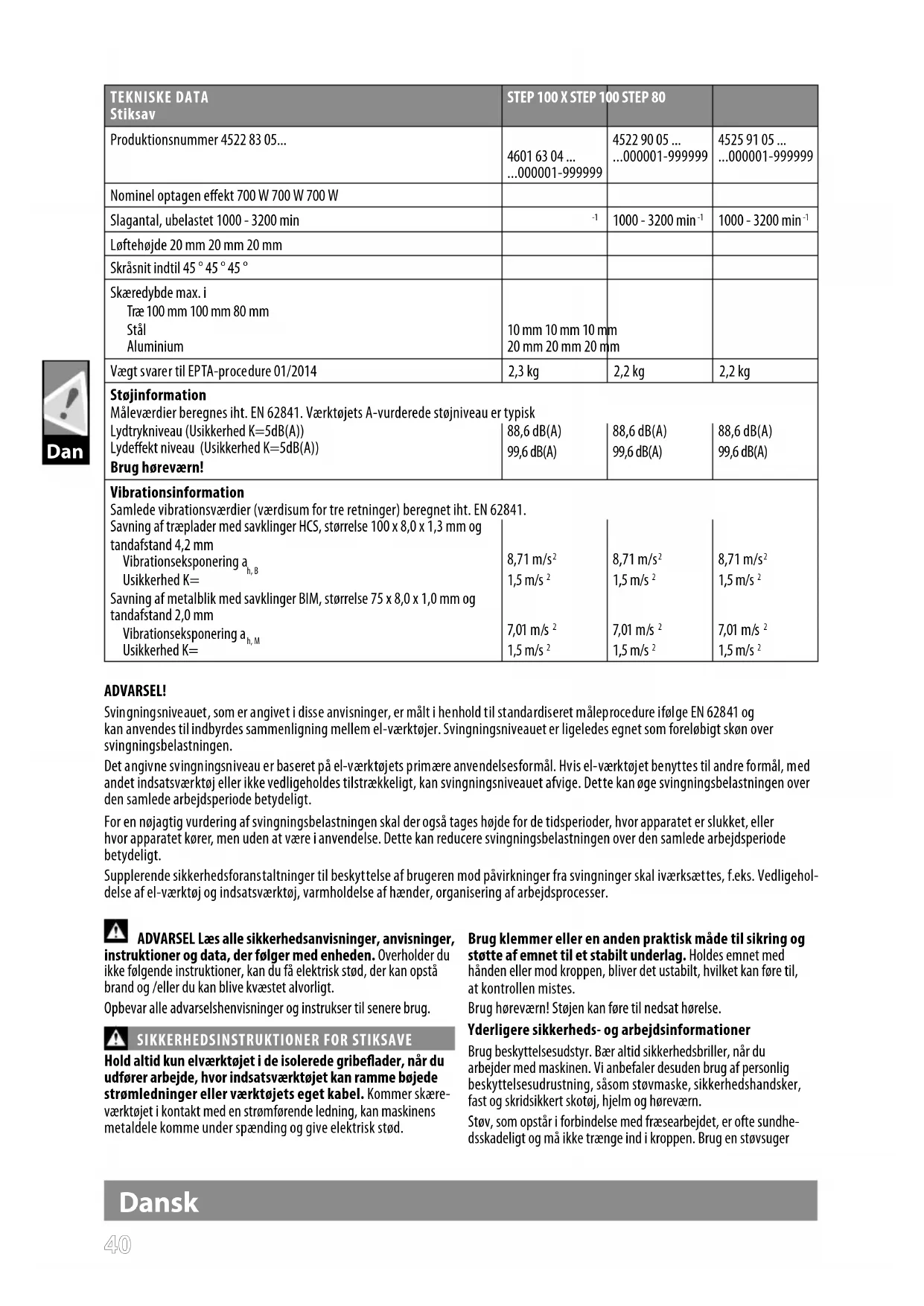

| TEKNISKE DATAStiksav | STEP 100 X STEP 100 STEP 80 | ||
| Produktionsnummer 4522 83 05... | 4601 63 04 ... .000001-999999 | 4522 90 05 ... .000001-999999 | 4525 91 05 ... .000001-999999 |
| Nominel optagen effekt 700 W 700 W 700 W | |||
| Slagantal, ubelastet 1000 - 3200 min | -1 | 1000 - 3200 min-1 | 1000 - 3200 min-1 |
| Løfthøjde 20 mm 20 mm 20 mm | |||
| Skråsnit indtil 45° 45° 45° | |||
| Skæredybde max. iTræ 100 mm 100 mm 80 mmStålAluminium | 10 mm 10 mm 10 mm20 mm 20 mm 20 mm | ||
| Vægt svarer til EPTA-procedure 01/2014 | 2,3 kg | 2,2 kg | 2,2 kg |
| StojinformationMåleværdier beregnes iht. EN 62841. Værktøjets A-vurderede støjiveau er typiskLydtrykniveau (Usikkerhed K=5dB(A))Lydeffekt niveau (Usikkerhed K=5dB(A))Brug hørevæn! | 88,6 dB(A)99,6 dB(A) | 88,6 dB(A)99,6 dB(A) | 88,6 dB(A)99,6 dB(A) |
| VibrationsinformationSamlede vibrationsværdier (værdisum for tre retninger) beregnet iht. EN 62841.Savning af træplader med savklinger HCS, størrelse 100 x 8,0 x 1,3 mm og tandafstand 4,2 mmVibrationseksponering ah,h,BUsikkerhed K= Savning af metalblick med savklinger BIM, størrelse 75 x 8,0 x 1,0 mm og tandafstand 2,0 mmVibrationseksponering ah,mUsikkerhed K= | 8,71 m/s21,5 m/s27,01 m/s21,5 m/s2 | 8,71 m/s21,5 m/s27,01 m/s21,5 m/s2 | 8,71 m/s21,5 m/s27,01 m/s21,5 m/s2 |
ADVARSEL!
Svingningsniveauaet, som er angivet i disse anvisninger, er malt i henhold til standardiseret moleprocedure ifolge EN 62841 og kan anvendes til indbyrdes sammenligning mellem el-varktojer. Svingningsniveauaet er ligeledes egnet som forelbigt skon over svingningsbelastningen.
Det angivne svingningsniveau er baseret pa el-vaerktojets primare anvendelsesformal. Hvis el-vaerktojt benyttes til andre formal, med andet indatsvarktoj aller icke vedligeholds tilstrakkeligt, kan svingningsniveauaet afvige. Dette kan oge svingningsbelastningen over den samlede arbejdspereiode betydeligt.
For en nojagtg vurdering af svingningsbelastningen skal der ogsa tages hojde for de tidspieroder, hvor apparatet er slukket, ellr hvor apparatet korer, men uden at vare i anvendelse. Dette kan reducere svingningsbelastningen over den samlede arbejdspieriode betydeligt.
Supplerende sikkerhedsforanstaltninger til beskytelse af brugen mod pavirninger fra svingninger skal ivarksættes, feks. Vedligeholdelse af el-værktog质量和ndsatsværktoj, varmholdelse af hender, organising af arbejdssprocessor.
ADVARSEL Laes alle sikkerhedsanvisninger, anvisninger,
instruktioner og data, der folger med enheden. Overholder du...,
ikke folgende instruktioner, kan du fa elektrisk stod, der kan opsta brand og /eller du kan blive kvastet alvorligt.
Opbevar alle advarsshenvisninger og instrukser til senere brug.
SIKKERHEDSINSTRUKTIONER FOR STIKSAVE
Hold altid kun elværktoget i de isolerede gribeflader, nr du udforer arbejde, hvor indsatsværktoget kan ramme bojede strmledninger er lever værktogets eget kabel. Kommer skareværktoget i kontakt med en stromforende ledning, kan maskinens metaldele komme under spending og give elektrisk stod.
Brug klemmer aller en,anden practiskmade til sikring og stotte af emnet til et stabilt underlag.Holds emnet med handen ether mod kroppen,bliver det ustabilit,hvilket kan fore til, at kontrollen mistes.
Brug horevaern! Stojen kan fore til nedsat harelse.
Yderligere sikkerheds- og arbejdsinformationer
Brug besykttelsesudstyr. Bær altid sikkerhedsbriller, nár du arbejder med maskinen. Vi anbefaler desuden brug af personlig besykttelsesudrustning, sasom stovmaske, sikkerhedshandsker, fast og skridsikkert skotj, hjelm og horeværn.
Stov, som opstär i forbindelse med frasearbejdet, er ofte sundhedsskadeligt og ma ikke trænge ind i kroppen. Brug en stvssuger
Dansk
og bær egnet stovbeskyttelsesmaske. Fjern grundigt aflejret stov (f.eks. ved opsugning).
Der må ikke bearobjedes nogen materialer, der kan udgøre en sundhedrsrisiko (f.eks. asbest).
Sluk straks for maskinen, hvis indsatsværktøj er blokeret! Tænd\ ikke for maskinen igen, sä længe indsatsværktøj er blokeret;\ dette kan fore til et tilbageslag med hjot reactionsmoment.Find\ frem til og afhjælp arsjagen til indsatsværktøjets blokering under\ hensyntagen til sikkerhedsinstruktionerne.
Mulige arsager herfor kinne vare:
- at det sidder i klemme i emnet der bearejdes
Gennembrud af det materiale, som skal bearnejdes
-at el-vaerktojet er overbelastet
Grib icke ind i maskinen, nar den korer.
Indsatsværktoget kan blive varmt under brugen.
ADVARSEL! Fare for forbrændinger
- ved vaerktojsskift
- när man lægger maskinen fra sig
Spaner aller splinter mägressive fjernes, medens maskinen körer.
Maskinens sikkerhedsindretning bør ubetingt benyttes.
Ridsede savklinger erler sādanne, som har ændret form, mä ikke bruges.
Dyksavning er kun muligt i blødere materialer (trae, lette bygnings-materialer til vægge, ved hardsre materialer (metaller) skal der anbringes et hul, hvis storrelse svarer til savklingen.
Ved arbejdeboring i væg, loft eller guly skal man/passe på elektriske kabler, gas- og vandledninger.
Før ethvert arbejde ved maskinen skal stikket tages ud af stikdase.
Metaldele mägressive ind i ventilationsabningerne, da dette kan fore til kortslutning
TILTÄENKT FORMÄL
Stiksaven saver tra, kunststof og metal. Den skærer lige linier, geringsnit, kurver og indvendige udskæringer.
NETTILSLUTNING
Tilslutning mä kun foretages til enfaset vekselström og kun til en netspænding, som er i overensstemmelse med angivelsen pa mærkepladen. Tilslutning kan ogsa ske til stikdäser utden beskyttelseskontakt, da kapslingsklasse II foreligger.
Stikdäser udendörsk skal vare forsynet med fejstrømssikrings-kontakter (FI,RCD,PRCD). Det forlanger installationsforskriften for Deres elektoanlag. Overhold ditte, nar De bruger vores maskiner.
Maskinen slutters kun udkoblet til stkidasen.
Tilslutningskablet holds hele tiden væk fra maskinens arbejdsomrade. Kablet ledes altid bort bag om maskinen.
VEDLIGEHOLDELS
Hold altid maskinens ventilationsabninger rene.
Hvis det er nodvendigt at udskifte el-ledningen, skal dette gores af producenten aller af en af dennes representanter for at undgå fare for sikkerheden.
Brug kun AEG tilbehør og reservationdele. Lad de komponenter, hvis udskiftning ikke er blevet beskrevet, udskifte hos Atlas Copco service (se kundeserviceadresser).
Ved opgivelse af type nr. der er angivet pa maskinens effektskilt, kan de rekvirere en reservedelstegning, ved henvendelse til Techronic Industries GmbH, Max-Eyth-Straße 10, 71364 Wannenden, Germany.
CE-KONFORMITSETSERKLÄERING
Vi erklær som eneansvarlige, atproduktet, som beskrives under „Tekniske data“, opfylder alle de relevante bestemmelse direktiverne
2006/42/EF
2011/65/EU (RoHS)
2014/30/EU
og falgende harmoniserede standarder er blevet anvendt.
EN 62841-1:2015
EN 62841-2-11:2016
EN 55014-1:2017+A11:2020
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN IEC 63000:2018
När der arbejdes med maskinen, skal man have besykttelsbriller pa.
Brug beskytteseshandsker!
VIGTIG! ADVARSEL! FARE!
Før ethvert arbejde ved maskinen skal stikket tages ud af stikdåsen.
Tilbehör -Ikke inkluderet i leveringsomfanget, kab købes som tilbehör.
Elektrisk udstyr må ikke bortskaffes sammen med det almindelige husholdningsaffald. Elektrisk og elektronisk udstyr skal indsamles aerskilt og afleveres hos en genbrugsvirksomhed til en miljømaessig forsvarlig bortskaffelse. Sporg de lokale myndigheder erler din forhandler om genbrugsstationer og indsamlingssteder til sändant affald.
Kapslingsklasse Il elværktoj. Elværktoj, hvor besykttelsen mod et elektrisk stød ikke kun afhænger af basisisoleringen men øgså af, at der anvendes yderligere besykttelsesforanstaltninger somDOBbelt isolering erller forstærket isolering.Derfindes ikke udstyr til tilslutning af en besykttelsesedler.
n
Slagantal, ubelastet
V
Veksel-spænding
Vekselstrom
Europaeisk konformitetsmaerke
Britisk konformitetsmærke
Ukrainsk konformitetsmærke
Eurasisk konformitetsmærke
Dansk
| TEKNISKE DATAStikksag | STEP 100 X STEP 100 STEP 80 | ||
| Produksjonsummer 4522 83 05... | 4601 63 04 ... ...000001-999999 | 4522 90 05 ... ...000001-999999 | 4525 91 05 ... ...000001-999999 |
| Nominell ingangseffekt 700 W 700 W 700 W | |||
| Tomgangsslagtall 1000 - 3200 min | -1 | 1000 - 3200 min-1 | 1000 - 3200 min-1 |
| Slaghøyde 20 mm 20 mm 20 mm | |||
| Skråsnitt inntil 45 ° 45 ° 45 ° | |||
| Kuttedybde maks. inTreverk 100 mm 100 mm 80 mmStålAluminium 20 mm 20 mm 20 mm | 10 mm 10 mm 10 mm | ||
| Vekt i henhold til EPTA-Prosedyren 01/2014 | 2,3 kg | 2,2 kg | 2,2 kg |
| StøyinformasjonMåleverdier fastslätt i samsvar med EN 62841. Det typiske A-bedømte støynivået for maskinen erLydtrykknivå (Usikkerhet K=5dB(A))Lydeffektnivå (Usikkerhet K=5dB(A))Bruk hørsvern! | 88,6 dB(A)99,6 dB(A) | 88,6 dB(A)99,6 dB(A) | 88,6 dB(A)99,6 dB(A) |
| VibrasjonsinformasjonerTotale svingningsverdier (vektorsum fra tre retninger) beregnet fj. EN 62841.Saging av treplater med sagblad HCS, størrelse 100 x 8,0 x 1,3 mm og tannavstand 4,2 mmSvingningsemisjonsverdi a,h,BUsikkerhet K= Saging av metallplatier med sagblad BIM, størrelse 75 x 8,0 x 1,0 mm og tannavstand 2,0 mmSvingningsemisjonsverdi a,h,MUsikkerhet K= | 8,71 m/s21,5 m/s27,01 m/s21,5 m/s2 | 8,71 m/s21,5 m/s27,01 m/s21,5 m/s2 | 8,71 m/s21,5 m/s27,01 m/s21,5 m/s2 |
ADVARSEL!
bildeforklaringer og data som fulgte med maskinen. Hvis du不同程度ke ffolge anvisninger, kan det oppsta elektriske stot, ild og/eller store skader.
Ikke grip inn i maskinen när den stär pa og gär.
Spon aller fliser må ikke fjernes mens maskinen er i gang.
Bruk kun AEG tilbehör og resedeler. Komponenter der utskiftning ikke er beskrevet skal skiftes ut hos AEG kundeservice (se brosjyre garanti/kundeserviceadresser).
og de folgende harmoniserte normative dokumentene. fyrstikker
EN 62841-1:2015
EN 62841-2-11:2016
EN 55014-1:2017+A11:2020
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN IEC 63000:2018
Tilbehør - ingør不同程度, anbefalt komplettering fra tilbehørsprogrammet.
