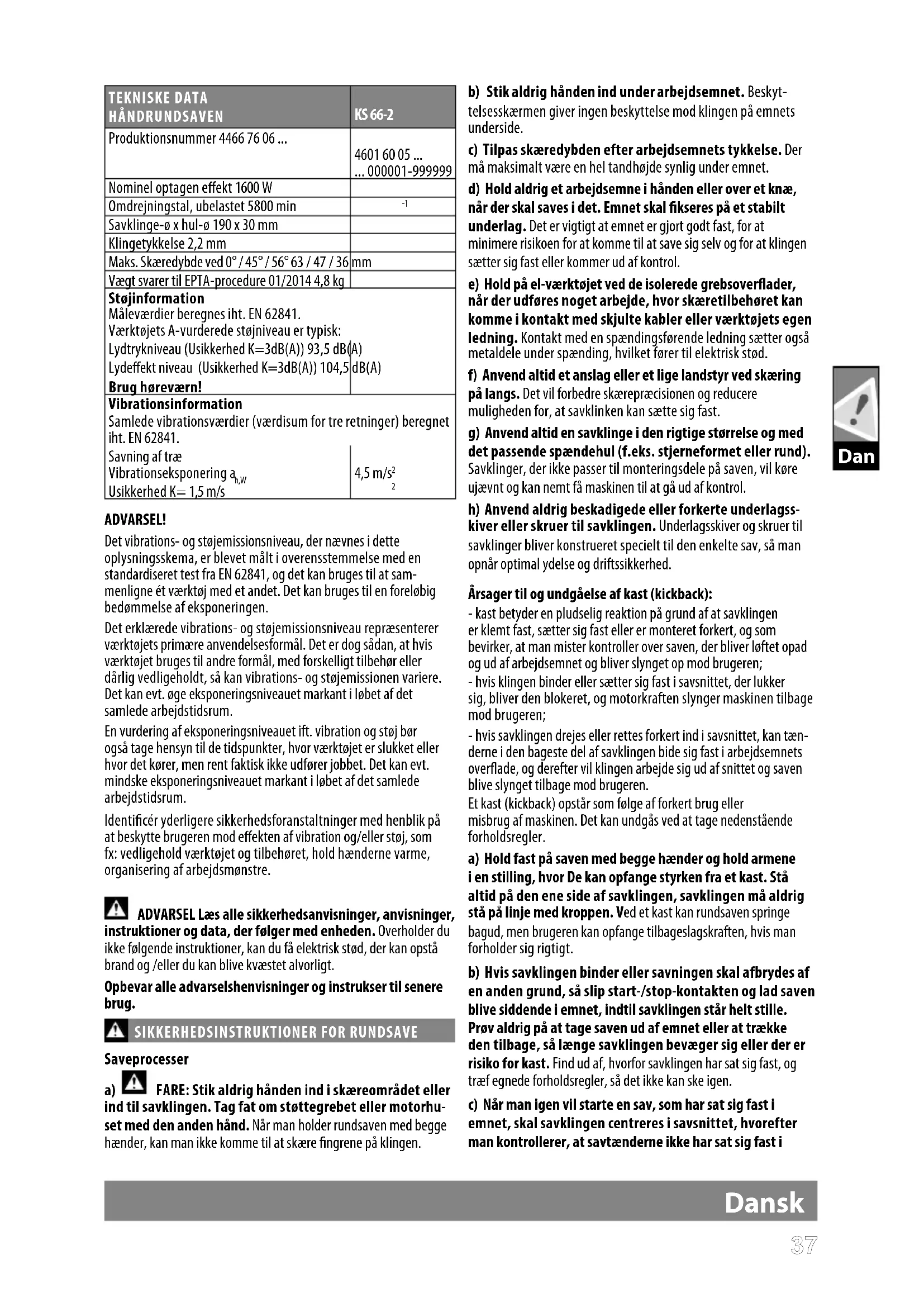

BRUGSANVISNING KS 662 AEG

Tekniske data, Sikkerhedshenvisninger, Tiltænkt formål, CE-Konformitetserklæring, Nettilslutning, Vedligeholdelse, Symboler Vær venlig at læse og opbevare! Dansk

Savklinge-ø x hul-ø 190 x 30 mm Klingetykkelse 2,2 mm Maks. Skæredybde ved 0° / 45° / 56° 63 / 47 / 36 mm Vægt svarer til EPTA-procedure 01/2014 4,8 kg Støjinformation Måleværdier beregnes iht. EN 62841. Værktøjets A-vurderede støjniveau er typisk: Lydtrykniveau (Usikkerhed K=3dB(A)) 93,5 dB(A) Lydeekt niveau (Usikkerhed K=3dB(A)) 104,5 dB(A) Brug høreværn! Vibrationsinformation Samlede vibrationsværdier (værdisum for tre retninger) beregnet iht. EN 62841. Savning af træ Vibrationseksponering a h,W 4,5 m/s

Usikkerhed K= 1,5 m/s

ADVARSEL! Det vibrations- og støjemissionsniveau, der nævnes i dette oplysningsskema, er blevet målt i overensstemmelse med en standardiseret test fra EN 62841, og det kan bruges til at sam- menligne ét værktøj med et andet. Det kan bruges til en foreløbig bedømmelse af eksponeringen. Det erklærede vibrations- og støjemissionsniveau repræsenterer værktøjets primære anvendelsesformål. Det er dog sådan, at hvis værktøjet bruges til andre formål, med forskelligt tilbehør eller dårlig vedligeholdt, så kan vibrations- og støjemissionen variere. Det kan evt. øge eksponeringsniveauet markant i løbet af det samlede arbejdstidsrum. En vurdering af eksponeringsniveauet ift. vibration og støj bør også tage hensyn til de tidspunkter, hvor værktøjet er slukket eller hvor det kører, men rent faktisk ikke udfører jobbet. Det kan evt. mindske eksponeringsniveauet markant i løbet af det samlede arbejdstidsrum. Identicér yderligere sikkerhedsforanstaltninger med henblik på at beskytte brugeren mod eekten af vibration og/eller støj, som fx: vedligehold værktøjet og tilbehøret, hold hænderne varme, organisering af arbejdsmønstre. ADVARSEL Læs alle sikkerhedsanvisninger, anvisninger, instruktioner og data, der følger med enheden. Overholder du ikke følgende instruktioner, kan du få elektrisk stød, der kan opstå brand og /eller du kan blive kvæstet alvorligt. Opbevar alle advarselshenvisninger og instrukser til senere brug.

FARE: Stik aldrig hånden ind i skæreområdet eller ind til savklingen. Tag fat om støttegrebet eller motorhu- set med den anden hånd. Når man holder rundsaven med begge hænder, kan man ikke komme til at skære ngrene på klingen. b) Stik aldrig hånden ind under arbejdsemnet. Beskyt- telsesskærmen giver ingen beskyttelse mod klingen på emnets underside. c) Tilpas skæredybden efter arbejdsemnets tykkelse. Der må maksimalt være en hel tandhøjde synlig under emnet. d) Hold aldrig et arbejdsemne i hånden eller over et knæ, når der skal saves i det. Emnet skal kseres på et stabilt underlag. Det er vigtigt at emnet er gjort godt fast, for at minimere risikoen for at komme til at save sig selv og for at klingen sætter sig fast eller kommer ud af kontrol. e) Hold på el-værktøjet ved de isolerede grebsoverader, når der udføres noget arbejde, hvor skæretilbehøret kan komme i kontakt med skjulte kabler eller værktøjets egen ledning. Kontakt med en spændingsførende ledning sætter også metaldele under spænding, hvilket fører til elektrisk stød. f) Anvend altid et anslag eller et lige landstyr ved skæring på langs. Det vil forbedre skærepræcisionen og reducere muligheden for, at savklinken kan sætte sig fast. g) Anvend altid en savklinge i den rigtige størrelse og med det passende spændehul (f.eks. stjerneformet eller rund). Savklinger, der ikke passer til monteringsdele på saven, vil køre ujævnt og kan nemt få maskinen til at gå ud af kontrol. h) Anvend aldrig beskadigede eller forkerte underlagss- kiver eller skruer til savklingen. Underlagsskiver og skruer til savklinger bliver konstrueret specielt til den enkelte sav, så man opnår optimal ydelse og driftssikkerhed. Årsager til og undgåelse af kast (kickback): - kast betyder en pludselig reaktion på grund af at savklingen er klemt fast, sætter sig fast eller er monteret forkert, og som bevirker, at man mister kontroller over saven, der bliver løftet opad og ud af arbejdsemnet og bliver slynget op mod brugeren; - hvis klingen binder eller sætter sig fast i savsnittet, der lukker sig, bliver den blokeret, og motorkraften slynger maskinen tilbage mod brugeren; - hvis savklingen drejes eller rettes forkert ind i savsnittet, kan tæn- derne i den bageste del af savklingen bide sig fast i arbejdsemnets overade, og derefter vil klingen arbejde sig ud af snittet og saven blive slynget tilbage mod brugeren. Et kast (kickback) opstår som følge af forkert brug eller misbrug af maskinen. Det kan undgås ved at tage nedenstående forholdsregler. a) Hold fast på saven med begge hænder og hold armene i en stilling, hvor De kan opfange styrken fra et kast. Stå altid på den ene side af savklingen, savklingen må aldrig stå på linje med kroppen. Ved et kast kan rundsaven springe bagud, men brugeren kan opfange tilbageslagskraften, hvis man forholder sig rigtigt. b) Hvis savklingen binder eller savningen skal afbrydes af en anden grund, så slip start-/stop-kontakten og lad saven blive siddende i emnet, indtil savklingen står helt stille. Prøv aldrig på at tage saven ud af emnet eller at trække den tilbage, så længe savklingen bevæger sig eller der er risiko for kast. Find ud af, hvorfor savklingen har sat sig fast, og træf egnede forholdsregler, så det ikke kan ske igen. c) Når man igen vil starte en sav, som har sat sig fast i emnet, skal savklingen centreres i savsnittet, hvorefter man kontrollerer, at savtænderne ikke har sat sig fast i Dansk3838 Dansk Dan emnet. Hvis savklingen binder, kan den arbejde sig ud af arbejd- semnet og forårsage et kast, når man starter saven igen. d) Store plader skal afstøttes for at mindske risikoen for kast, på grund af at savklingen sætter sig fast. Store plader har en tendens til at bøje ned i midten på grund af deres egenvægt. Plader skal afstøttes på begge sider, både i nærheden af savsnittet og ved pladens kant. e) Anvend aldrig en sløv eller beskadiget savklinge. En savklinge med sløve eller forkert rettede tænder giver et smal savsnit, som kan give en for høj friktion, få klingen til at sætte sig fast og forårsage kast. f) Skæredybden og skærevinklen skal indstilles og spændes fast, før man begynder at save. Hvis indstillingen ændres under savningen, kan savklingen sætte sig fast og der kan opstå kast. g) Vær især forsigtig, hvis der skal udføres et „dyksnit“ i et uoverskueligt område, f.eks. i en eksisterende væg. Sav- klingen, der skal dykke ned, kan blive blokeret i skjulte genstande og give kast. Den nederste beskyttelsesskærm funktion a) Kontroller først, om den nederste beskyttelseskappe lukker korrekt, hver gang maskinen skal bruges. Anvend aldrig saven, hvis den nederste beskyttelseskappe ikke kan bevæges frit og ikke lukker sig øjeblikkeligt. Den nederste beskyttelseskappe må aldrig klemmes eller bindes fast i åbnet stilling. Hvis saven falder ned ved et uheld, kan den nederste beskyttelseskappe blive bøjet. Åbn beskyttelseskappen med tilbagetrækshåndtaget og overbevis Dem om, at den kan bevæges frit og hverken berører savklingen eller andre dele ved alle skærevinkler og -dybder. b) Kontroller af edrene til den nederste beskyttelses- kappe fungerer ordentlig. Få udført service på maskinen, før den bruges igen, hvis den nederste beskyttelseskappe og ederen ikke fungerer korrekt. Den nederste beskyttel- seskappe kan gå trægt, hvis der er beskadigede dele, klæbrige rester eller c) Den nederste beskyttelseskappe må kun åbnes manuelt i forbindelse med specielle snit, f.eks. „dyk – og vinkelsnit“. Åbn den nederste beskyttelseskappe med tilbagetræks- håndtaget og slip håndtaget igen, så snart savklingen er trængt ned i arbejdsemnet. Ved alle andre former for savning skal den nederste beskyttelseskappe fungere automatisk. d) Læg aldrig saven fra Dem på et arbejdsbord eller på jorden, uden at den nederste beskyttelseskappe dækker savklingen. En ubeskyttet savklinge med efterløb vil få saven til at ytte sig baglæns og vil save i alting, der kommer i vejen for den. Derfor er det vigtigt at holde øje med savens efterløbstid.

YDERLIGERE SIKKERHEDS OG

ARBEJDSINFORMATIONER Bær høreværn. Støjen kan føre til nedsat hørelse. Brug beskyttelsesudstyr. Bær altid sikkerhedsbriller, når du arbejder med maskinen. Vi anbefaler desuden brug af personlig beskyttelsesudrustning, såsom støvmaske, sikkerhedshandsker, fast og skridsikkert skotøj, hjelm og høreværn. Støv, som opstår i forbindelse med fræsearbejdet, er ofte sundhe- dsskadeligt og må ikke trænge ind i kroppen. Brug en støvsuger og bær egnet støvbeskyttelsesmaske. Fjern grundigt aejret støv (f.eks. ved opsugning). Savklinger, som ikke svarer til data i denne brugsanvisning, må ikke anvendes. Vælg en savklinge, som passer til det emne, der skal skæres over. Til træbearbejdning må kun anvendes klinger angivet i denne vejledning, som lever op til EN 847-1. Den tilladte hastighed for indsatsværktøjet skal mindst være så høj som den maksimale hastighed, der er angivet på elektroværktøjet. Slibeskiver må ikke indsættes Ind-/udkobler blokeres ikke i manuel drift. ARBEJDSANVISNINGER Undgå ved en tilpasset fremføringshastighed en overopvarmning af savklingens tænder. NETTILSLUTNING Tilslutning må kun foretages til enfaset vekselstrøm og kun til en netspænding, som er i overensstemmelse med angivelsen på mærkepladen. Tilslutning kan også ske til stikdåser uden beskyttel- seskontakt, da kapslingsklasse II foreligger. Stikdåser udendørs skal være forsynet med fejlstrømssikrings- kontakter (FI,RCD,PRCD). Det forlanger installationsforskriften for Deres elektroanlæg. Overhold dette, når De bruger vores maskiner. Maskinen sluttes kun udkoblet til stikdåsen. Metaldele må ikke trænge ind i ventilationsåbningerne, da dette kan føre til kortslutning Tilslutningskablet holdes hele tiden væk fra maskinens arbejdsom- råde. Kablet ledes altid bort bag om maskinen. Inden hver brug skal apparatet, tilslutningskablet, forlænger- ledning, sikkerhedssele og stik kontrolleres for beskadigelse og ældning. Få beskadigede dele repareret af en fagmand. En strømspids forårsager spændingssvingninger ogkan påvirke andre elektriske produkter tilsluttet sammestrømforsyningslinje. Produktet skal sluttes til enstrømforsyning med en impedans svarende til 0,368 Ωforat minimere spændingssvingninger.

Håndrundsaven kan bruges til savning af lige snit i træ. VEDLIGEHOLDELSE Før ethvert arbejde ved maskinen skal stikket tages ud af stikdåsen. Husk at afbryde værktøjet fra strømforsyningen inden montering eller udtagning af savklingen. Rengør maskinen og beskyttelsesudstyret med en tør klud. Nogle rengøringsmidler beskadiger plast eller andre isolerede dele. Hold altid maskinens ventilationsåbninger rene. Fjern regelmæssigt støvet. Fjern savspånerne, der har samlet sig inde i saven, for at undgå risici for brand. Maskinen skal holdes ren og tør samt fri for olie og fedt, der er løbet ud. Tjek beskyttelsesskærmenes funktion. Regelmæssig vedligeholdelse og rengøring sørger for en lang holdbarhed og en sikker håndtering. Hvis det er nødvendigt at udskifte el-ledningen, skal dette gøres af producenten eller af en af dennes repræsentanter for at undgå fare for sikkerheden.3939 Dansk Dan Brug kun AEG tilbehør og reservedele. Lad de komponenter, hvis udskiftning ikke er blevet beskrevet, udskifte hos Atlas Copco service (se kundeserviceadresser). Ved opgivelse af type nr. der er angivet på maskinens eektskilt, kan de rekvirere en reservedelstegning, ved henvendelse til: Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Win- nenden, Germany. CE-KONFORMITETSERKLÆRING Vi erklærer som eneansvarlige, at produktet, som beskrives under "Tekniske data", opfylder alle de relevante bestemmelser i direktiverne 2006/42/EF 2014/30/EU 2011/65/EU (RoHS) og følgende harmoniserede standarder er blevet anvendt. EN 62841-1:2015 EN 62841-2-5:2014 EN 55014-1:2017+A11:2020 EN 55014-2: 2015 EN 61000-3-2:2014 EN 61000-3-11:2000 EN IEC 63000:2018 Winnenden, 2020-11-16 Alexander Krug / Managing Director Autoriseret til at udarbejde de tekniske dokumenter. Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany SYMBOLER VIGTIGT! ADVARSEL! FARE! Læs brugsanvisningen nøje før ibrugtagning. Når der arbejdes med maskinen, skal man have beskyt- telsesbriller på. Brug høreværn! Benyt egnet åndedrætsværn. Brug beskyttelseshandsker! Før ethvert arbejde ved maskinen skal stikket tages ud af stikdåsen. Brug ikke kraft. Tilbehør - Ikke inkluderet i leveringsomfanget, kab købes som tilbehør. Elektrisk udstyr må ikke bortskaes sammen med det almindelige husholdningsaald. Elektrisk og elektronisk udstyr skal indsamles særskilt og aeveres hos en genbrugsvirksomhed til en miljømæssig forsvarlig bortskaelse.Spørg de lokale myndigheder eller din forhandler om genbrugsstationer og indsamlingssteder til sådant aald. Kapslingsklasse II elværktøj. Elværktøj, hvor beskyttelsen mod et elektrisk stød ikke kun afhænger af basisi- soleringen men også af, at der anvendes yderligere beskyttelsesforanstaltninger som dobbelt isolering eller forstærket isolering. Der ndes ikke udstyr til tilslutning af en beskyttelsesleder.

Spænding Vekselstrøm Europæisk konformitetsmærke Britisk konformitetsmærke Ukrainsk konformitetsmærke Eurasisk konformitetsmærke4040 Nor TEKNISKE DATA SIRKELSAGEN KS 66-2 Produksjonsnummer 4466 76 06 ...
