NÁVOD NA OBSLUHU KS 662 AEG

Technické údaje, Špeciálne bezpčènostné pokyny, Použitie podl’a predpisov, CE-Vyhlásenie konformity, Siet’ová prípojka, Údrzba, Symboly Prosím prečítať a uschovať! Slovensky

KS 66-2 Výrobné číslo 4466 76 06 ...

Priemer pílového listu x priemer diery 190 x 30 mm hrúbka pílového listu 2,2 mm Max. hĺbka rezu pri 0° / 45° / 56° 63 / 47 / 36 mm Hmotnosť podľa vykonávacieho predpisu EPTA 01/2014 4,8 kg Informácia o hluku Namerané hodnoty určené v súlade s EN 62841. V triede A posudzovaná hladina hluku prístroja činí typicky: Hladina akustického tlaku (Kolísavosť K=3dB(A)) 93,5 dB(A) Hladina akustického výkonu (Kolísavosť K=3dB(A)) 104,5 dB(A) Používajte ochranu sluchu! Informácie o vibráciách Celkové hodnoty vibrácií (vektorový súčet troch smerov) zistenév zmysle EN 62841. Rezanie dreva Hodnota vibračných emisií a h,W 4,5 m/s

Kolísavosť K= 1,5 m/s

POZOR! Úroveň vibrácií a emisií hluku uvedená v tomto informačnom liste bola meraná v súlade so štandardizovanou skúškou uvedenou v EN 62841 a môže sa použiť na porovnanie jedného nástroja s druhým. Môže sa použiť v predbežnom posúdení expozície. Deklarovaná úroveň vibrácií a emisií hluku predstavuje hlavné aplikácie nástroja. Ak sa však nástroj používa pre rôzne aplikácie, s rôznym príslušenstvom alebo s nedostatočnou údržbou, môžu sa vibrácie a emisie hluku líšiť. To môže výrazne zvýšiť úroveň expozície počas celej pracovnej doby. Odhad úrovne expozície vibráciám a hluku by mal tiež brať do úvahy časy, keď je nástroj vypnutý alebo keď beží, ale v skutočnosti nevykonáva prácu. To môže výrazne znížiť úroveň expozície počas celej pracovnej doby. Identikujte dodatočné bezpečnostné opatrenia na ochranu pracovníka obsluhy pred účinkami vibrácií a/alebo hluku, ako je: údržba nástroja a príslušenstva, udržanie teplých rúk, organizácia pracovných schém. POZOR Prečítajte si všetky bezpečnostné upozornenia, pokyny, vyobrazenia a údaje, ktoré dostanete spolu s prístrojom. Ak by ste nedodržali nasledujúce pokyny, mohlo by to mať za následok zásah elektrickým prúdom, vznik požiaru a/alebo vážne poranenie. Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie. BEZPEČNOSTNÉ POKYNY PRE KOTÚČOVÉ PÍLY Proces pílenia

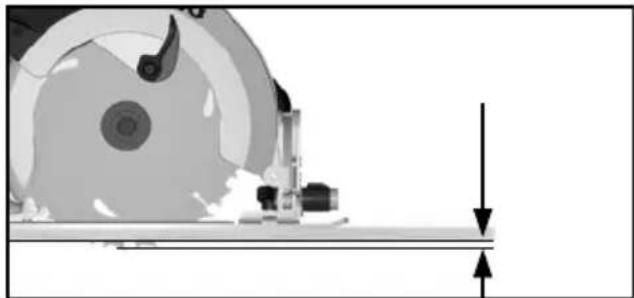

NEBEZPEČENSTVO: Nedávajte ruky do pracovného priestoru píly ani kpílovému listu. Druhou rukou držte prídavnú rukoväť alebo teleso motora. Ak kotúčovú pílu držia obe ruky, pílový list ich nemôže poraniť. b) Nesiahajte pod obrobok. Ochranný kryt vás pod obrobkom nemôže ochraňovať pred pílovým listom. c) Hrúbku rezu prispôsobte hrúbke obrobka. Pod obrobkom by malo byť vidieť menej pílového listu ako plnú výšku zuba píly. d) Nikdy nedržte pri rezaní obrobok vruke ani ho nepridržiavajte nad nohou. Zabezpečte obrobok na sta- bilnom podklade. Je dôležité, aby bol obrobok dobre upevnený, aby sa na minimum zmenšilo nebezpečenstvo kontaktu stelom, zablokovania pílového listu alebo straty kontroly. e) Pri použití elektrického náradia, pri ktorom sa rezacie príslušenstvo môže dostať do kontaktu so skrytým vedením alebo s vlastným káblom, ho držte za izolované plochy na uchopovanie. Kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah obsluhujúcej osoby elektrickým prúdom. f) Pri pozdĺžnom rezaní vždy používajte doraz, alebo veďte náradie pozdĺž rovnej hrany. To zlepšuje presnosť rezu aznižuje možnosť zablokovania pílového listu. g) Používajte vždy pílové listy správnej veľkosti asvhod- ným upínacím otvorom (napríklad hviezdicovým alebo okrúhlym). Pílové listy, ktoré sa nehodia kmontážnym súčiastkam píly, nebežia celkom rotačne aspôsobia stratu kontroly obsluhy na náradí. h) Nikdy nepoužívajte poškodené podložky alebo nesprávne upevňovacie skrutky pílových listov. Podložky aupevňovacie skrutky pílových listov boli skonštruované špeciálne pre túto pílu, aby dosahovala optimálny výkon amala optimálnu bezpečnosť prevádzky. Dôvody spätných rázov a predchádzanie spätným rázom: - spätný ráz je náhlou reakciou zablokovaného, vzpriečeného alebo nesprávne nastaveného pílového listu, ktorý má za následok nekontrolované zdvihnutie píly ajej pohyb od obrobku smerom kobsluhujúcej osobe; - keď sa pílový list zasekne alebo vzprieči vuzavierajúcej sa štrbine rezu, zablokuje sa asila motora vyhodí náradie smerom na obsluhujúcu osobu; - keď je pílový list vreze natočený alebo nesprávne nastavený, môžu sa zuby zadnej hrany pílového listu zahryznúť do povrchovej plochy obrobku, čím sa pílový list vysunie zrezacej štrbiny apíla poskočí smerom kobsluhujúcej osobe. Spätný ráz je následkom nesprávneho achybného používania píly. Vhodnými preventívnymi opatrenia, ktoré popisujeme vnasledujú- com texte, mu možno zabrániť. a) Držte pílu dobre oboma rukami amajte paže vtakej polohe, vktorej budete vedieť prípadnú silu spätného rázu zvládnuť. Vždy stojte vbočnej polohe krovine pílového listu, nikdy nedávajte pílový list do jednej línie so svojím telom. Pri spätnom ráze môže píla skočiť smerom dozadu, avšak keď sa urobia potrebné opatrenia, môže obsluhujúca osoba silu spätného rázu zvládnuť. b) Ak sa pílový list zablokuje alebo ak sa pílenie preruší ziného dôvodu, uvoľnite vypínač adržte pílu vmateriáli obrobku dovtedy, kým sa pílový list celkom zastaví. Nikdy sa nepokúšajte vyberať pílu zobrobku alebo ju ťahať sme- rom dozadu, kým sa pílový list pohybuje alebo kým môže vzniknúť spätný ráz. Nájdite príčinu zablokovania pílového listu apomocou vhodných opatrení ju odstráňte. Slovenščina6060 Slovenščina Slov c) Keď chcete znova spustiť pílu, ktorá je vobrobku, vycentrujte pílový list vštrbine rezu askontrolujte, či nie sú zuby píly zaseknuté vmateriáli obrobku. Keď je pílový list zablokovaný, nedá sa vobrobku pohnúť, alebo môže spôsobiť spätný ráz, ak by sa píla znova spustila. d) Veľké platne pri pílení podoprite, aby ste znížili riziko spätného rázu zablokovaním pílového listu. Veľké platne sa môžu následkom vlastnej hmotnosti prehnúť. Platne treba podpierať na oboch stranách, aj vblízkosti štrbiny rezu aj na kraji. e) Nepožívajte tupé ani poškodené pílové listy. Pílové listy sotupenými zubami alebo snesprávne nastavenými zubami vytvárajú príliš úzku štrbinu rezu atým spôsobujú zvýšené trenie, blokovanie pílového listu alebo vyvolanie spätného f) Pred pílením dobre utiahnite nastavenia hĺbky rezu auhla rezu. Keď sa počas pílenia nastavenie zmení, môže sa pílový list zablokovať aspôsobiť spätný ráz náradia. g) Osobitne opatrný buďte pri používaní rezania “zapichovaním” (zanorovaním) do skrytého priestoru, napríklad do existujúcej steny. Zapichovaný pílový list môžu pri pílení zablokovať rôzne skryté objekty, čo môže spôsobiť spätný ráz. Funkcia spodného ochranného krytu a) Pred každým použitím náradia skontrolujte, či bezchybne pracuje spodný ochranný kryt. Nepoužívajte kotúčovú pílu, keď sa dolný ochranný kryt nedá voľne pohybovať akeď okamžite automaticky neuzatvára. Nikdy nezablokujte anepriväzujte dolný ochranný kryt votvor- enej polohe. Ak vám píla neúmyselne spadla na zem, mohol by sa dolný ochranný kryt skriviť. Pomocou vratnej páčky otvorte ochranný kryt azabezpečte, aby sa voľne pohyboval apri žiadnom znastaviteľných uhlov rezu ažiadnej z nastaviteľných hĺbok rezu sa nedotýkal ani pílového listu ani ostatných súčiastok náradia. b) Skontrolujte činnosť pružiny dolného ochranného krytu. Dajte vykonať na náradí pred jeho použitím opravu, ak dolný ochranný kryt apružina nepracujú bezchybne. Poškodené súčiastky, lepkavé usadeniny alebo nakopenia triesok spôsobujú, že dolný ochranný kryt pracuje spomalene. c) Otvorte dolný ochranný kryt rukou len pri špeciálnych rezoch, ako sú “rezanie zapichnutím” a“rezanie šikmých rezov”. Dolný ochranný kryt otvárajte pomocou vratnej páčky alen čo pílový list vnikol do obrábaného materiálu, páčku pustite. Pri všetkých ostatných prácach musí pracovať dolný ochranný kryt automaticky. d) Nikdy neklaďte pílu na pracovný stôl ani na podlahu bez toho, aby bol pílový list krytý dolným ochranným krytom. Nechránený dobiehajúci pílový list spôsobí pohyb píly proti smeru rezu areže všetko, čo mu stojí vceste. Všímajte si dobu dobehu pílového listu. ĎALŠIE BEZPEČNOSTNÉ A PRACOVNÉ POKYNY Používajte ochranu sluchu. Nadmerný hluk môže viesť k strate sluchu. Použite ochranné vybavenie. Pri práci s elektrickým náradím používajte vždy ochranné okuliare. Doporučujeme taktiež použitie súčastí ochranného odevu a ochrannej obuvi, ako sú protiprašná maska, ochranné rukavice, pevná a nekľzajúca obuv, ochranná prilba a ochrana sluchu. Prach, ktorý vzniká pri práci je často zdraviu škodlivý a nemal by sa dostať do tela. používajte odsávac prachu a noste vhodnú masku proti prachu. Uskladnený prach dôkladne odstrániť, napr. vysať. Pílové listy, ktoré nezodpovedajú charakteristikám uvedeným v návode na použitie, nesmú sa použit. Vyberte si pílový list vhodný na rezanie vybraného materiálu. Používajte iba drevoobrábacie kotúče špecikované v tomto návode, ktoré spĺňajú požiadavky normy EN 847-1. Prípustné otáčky pracovného nástroja musia byť minimálne také vysoké ako najvyššie otáčky uvedené na elektrickom náradí. Nepoužívajte prosím s brusnými kotúči! Pri ručnom vedení vypínač nearetovať.

Prostredníctvom primeranej rýchlosti posuvu zamedzte prehriatiu zubov pílového listu.

Pripájať len na jednofázový striedavý prúd a na sieťové napätie uvedené na štítku. Pripojenie je možné aj do zásuviek bez ochran- ného kontaktu, pretože ide o konštrukciu ochrannej triedy II. Zásuvky vo vonkajšom prostredí musia byť vybavené ochranným spínačom proti prudovým nárazom (FI, RCD, PRCD). Toto je inštalačný predpis na Vaše elektrické zariadenie. Venujte prosím tomuto pozornosť pri použivaní nášho prístroja. Len vypnutý stroj pripájajte do zásuvky. Z dôvodu nebezpečia skratu sa do vetracích otvorov nesmú dostať kovové predmety. Pripojovací kábel držte mimo pracovnej oblasti stroja. Kábel smerujte vždy smerom dozadu od stroja. Pred každým použitím prístroj, prípojný kábel, predlžovací kábel, bezpečnostný popruh a zástrčku skontrolujte, či nie sú poškodené a nemajú príznaky zostarnutia. Poškodené diely nechajte opraviť u odborníka. Napájacia špička spôsobí uktuácie napätia amôže mať vplyv na ostatné elektrické zariadenia narovnakom elektrickom vedení. Produkt pripojte doelektrickej siete s impedanciou 0,368 Ω, minimalizujetetak uktuácie napätia.

POUŽITIE PODĽA PREDPISOV

Ručná okružná píla je vhodná na robenie priamych rezov do dreva. ÚDRZBA Pred každou prácou na stroji vytiahnite zástrčku zo zásuvky. Vždy odpojte nástroj od elektrickej siete pred montážou alebo demontážou ostria píly. Prístroj a ochranné zariadenie čistite suchou handričkou. Niektoré čistiace prostriedky poškodzujú plast alebo iné izolované časti. Vetracie otvory udržovať stale v čistote. Pravidelne odstraňujte prach. Odstráňte piliny nahromadené vo vnútri píly, aby ste zamedzili riziká vzniku požiaru. Prístroj udržiavajte čistý a suchý, ako aj bez uniknutého oleja a maziva. Skontrolujte funkčnosť ochranných krytov. Pravidelná údržba a čistenie sa postará o dlhú životnosť a bezpečnú manipuláciu. Ak je potrebná výmena napájacieho kábla, musí to urobiť výrobca alebo jeho zástupca, aby sa predišlo bezpečnostnému riziku.6161 Slovenščina Slov Použivať len AEG príslušenstvo a náhradné diely. Súčiastky bez návodu na výmenu treba dat vymeniť v jednom z AEG zákazníckych centier (viď brožúru Záruka/Adresy zákazníckych centier). Pri udani typu stroja a čísla nachádzajúceho sa na štítku dá sa v prípade potreby vyžiadat explozívna schéma prístroja od vášho zákazníckeho centra alebo priamo v Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnenden, Germany.

CE - VYHLÁSENIE KONFORMITY

Na našu výhradnú zodpovednosť vyhlasujeme, že produkt popísaný v časti „Technické údaje“ spĺňa všetky príslušné ustanovenia smerníc 2006/42/ES 2014/30/EÚ 2011/65/EÚ (RoHS) aboli použité nasledovné harmonizované normy EN 62841-1:2015 EN 62841-2-5:2014 EN 55014-1:2017+A11:2020 EN 55014-2: 2015 EN 61000-3-2:2014 EN 61000-3-11:2000 EN IEC 63000:2018 Winnenden, 2020-11-16 Alexander Krug / Managing Director Splnomocnený zostaviť technické podklady. Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany SYMBOLY POZOR! NEBEZPEČENSTVO! Pred prvým použitím prístroja si pozorne prečítajte návod na obsluhu. Pri práci so strojom vždy noste ochranné okuliare. Používajte ochranu sluchu! Pri práci nosiť vhodnú ochrannú masku, aby sa nedostal do ľudského organizmu. Používajte ochranné rukavice! Pred každou prácou na stroji vytiahnite zástrčku zo zásuvky. Nepoužívajte silu. Príslušenstvo - nie je súčasťou štandardnej výbavy, odporúčané doplnenie z programu príslušenstva. Elektrické prístroje sa nesmú likvidovať spolu s odpadom z domácností. Elektrické a elektronické prístroje treba zbierať oddelene a odovzdať ich v recyklačnom podniku na ekologickú likvidáciu.Na miestnych úradoch alebo u vášho špecializovaného predajcu sa spýtajte na recyklačné podniky a zberné dvory. Elektrický prístroj triedy ochrany II. Elektrický prístroj, pri ktorom ochrana pred zásahom el. prúdom závisí nie len od základnej izolácie, ale aj od toho, že budú použité aj doplnkové ochranné opatrenia, akými sú dvojitá izolácia alebo zosilnená izolácia. Neexistuje žiadne zariadenie na pripojenie ochranného vodiča.
