| Type de produit | Scie circulaire |
| Marque | AEG |
| Modèle | KS 66-2 |
| Puissance nominale | 1600 W |
| Vitesse de rotation à vide | 5800 min⁻¹ |
| Diamètre de la lame | 190 mm |
| Alésage de la lame | 30 mm |
| Épaisseur de la lame | 2,2 mm |
| Profondeur de coupe max. à 0° | 63 mm |
| Profondeur de coupe max. à 45° | 47 mm |
| Profondeur de coupe max. à 56° | 36 mm |
| Poids (EPTA 01/2014) | 4,8 kg |
| Niveau de pression acoustique (K=3 dB(A)) | 93,5 dB(A) |
| Niveau d'intensité acoustique (K=3 dB(A)) | 104,5 dB(A) |
| Valeur d'émission vibratoire (bois) | 4,5 m/s² |
| Incertitude de vibration | 1,5 m/s² |
| Classe de protection | II (double isolation) |
| Alimentation | Monophasé, tension secteur (voir plaque signalétique) |
| Fonctions principales | Coupes longitudinales dans le bois, coupes d'onglet (0-56°), coupe en plongée |
| Entretien et nettoyage | Débrancher avant entretien ; nettoyer avec un chiffon sec ; maintenir les orifices de ventilation propres ; éliminer les sciures accumulées |
| Sécurité | Capot de protection inférieur, double isolation, interrupteur de sécurité, protection contre les contrecoups |
| Pièces détachées et réparabilité | Utiliser exclusivement des pièces AEG ; contacter le SAV agréé pour le remplacement du cordon ou autres réparations |
| Informations générales | Conforme aux directives CE ; déclaration de conformité selon EN 62841 ; notice en Français disponible |
FOIRE AUX QUESTIONS - KS 662 AEG
Questions des utilisateurs sur KS 662 AEG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scie sauteuse au format PDF gratuitement ! Retrouvez votre notice KS 662 - AEG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KS 662 de la marque AEG.
MODE D'EMPLOI KS 662 AEG
Surface de prise isolée
Si une correction de l'angle à 90° de la plaque de base par rapport à la lame de scie s'avère nécessaire, il convient alors d'avoir recours à la vis de correction.
Effectuer une coupe d'essai
Adapter la profondeur de coupe à l'épaisseur de la pièce. Moins d'une dent complète devrait apparaître sous la pièce.

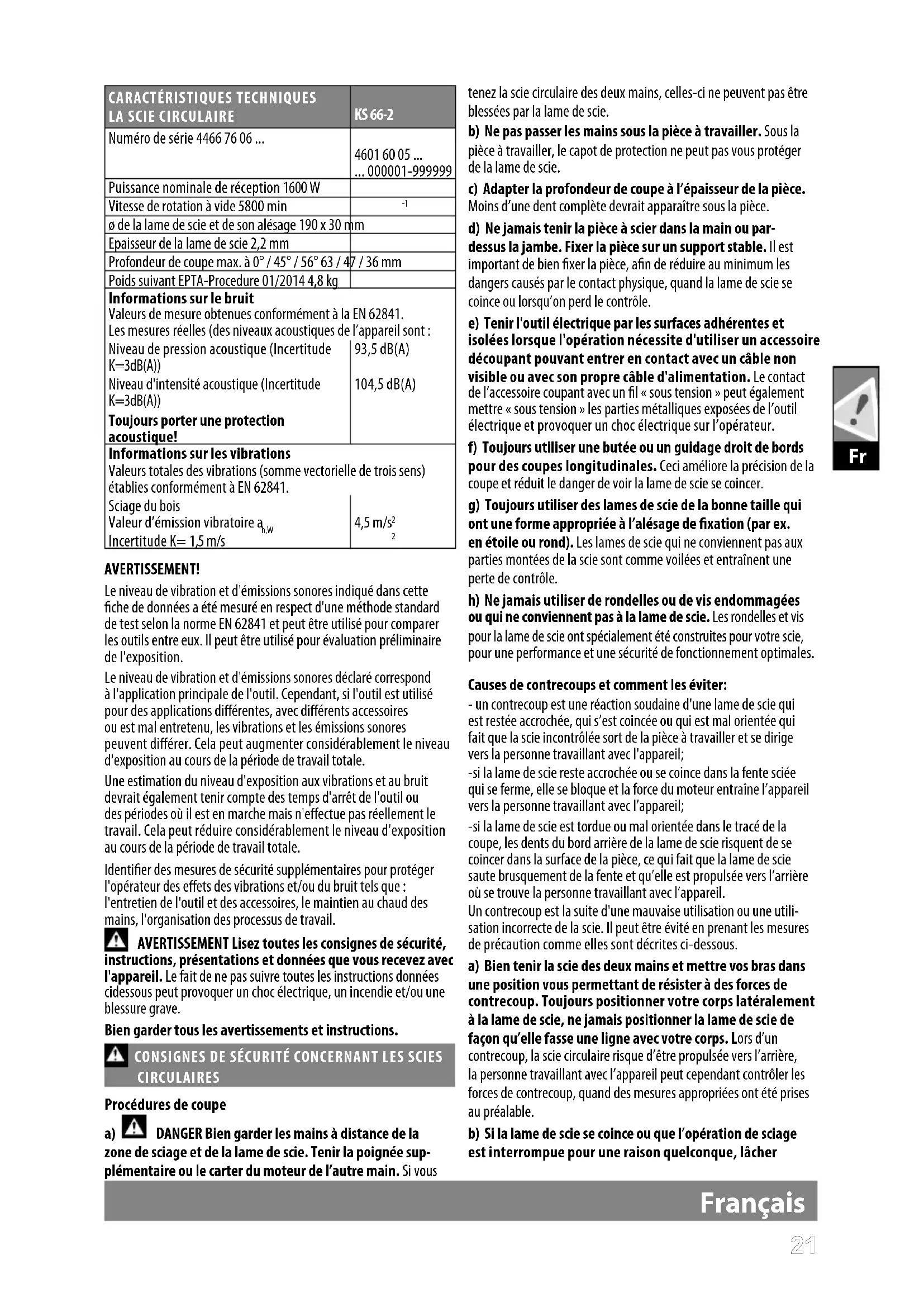

| CARACTÉRISTIQUES TECHNIQUESLA SCIE CIRCULAIRE | KS 66-2 |
| Numéro de série 4466 76 06 ... | 4601 60 05 ...... 000001-999999 |
| Puissance nominale de réception 1600 W | |
| Vitesse de rotation à vide 5800 min | -1 |
| ø de la lame de scie et de son alésage 190 x 30 mm | |
| Epaisseur de la lame de scie 2,2 mm | |
| Profondeur de coupe max. à 0° / 45° / 56° 63 / 47 / 36 mm | |
| Poids suivant EPTA-Procedure 01/2014 4,8 kg | |
| Informations sur le bruitValeurs de mesure obtenues conformément à la EN 62841.Les mesures réelles (des niveaux acoustiques de l'appareil sont :Niveau de pression acoustique (Incertitude K=3dB(A))Niveau d'intensité acoustique (Incertitude K=3dB(A))Toujours porter une protection acoustique! | 93,5 dB(A)104,5 dB(A) |
| Informations sur les vibrationsValeurs totales des vibrations (somme vectorielle de trois sens) établies conformément à EN 62841.Sciage du boisValeur d'émission vibratoire an,wIncertitude K= 1,5 m/s | 4,5 m/s ^2 2 |
Avertissement!
Le niveau de vibration et d'émissions sonores indiqué dans cette fiche de données a été mesuré en respect d'une méthode standard de test selon la norme EN 62841 et peut être utilisé pour comparer les outils entre eux. Il peut être utilisé pour évaluation préliminaire de l'exposition.
Le niveau de vibration et d'émissions sonores déclaré correspond à l'application principale de l'outil. Cependant, si l'outil est utilisé pour des applications différentes, avec différents accessoires ou est mal entretenu, les vibrations et les émissions sonores peuvent différer. Cela peut augmenter
Une estimation du niveau d'exposition aux vibrations et au bruit devrait également tenir compte des temps d'arrêt de l'outil ou des périodes où il est en marche mais n'effectue pas réellement le travail. Cela peut réduire
Identifier des mesures de sécurité supplémentaires pour protéger l'opérateur des effets des vibrations et/ou du bruit tels que : l'entretien de l'outil et des accessoires, le maintien au chaud des mains, l'organisation des processus de travail.
AVERTISSEMENT Lisez toutes les consignes de sécurité, instructions, présentations et données que vous recevez avec l'appareil. Le fait de ne pas suivre toutes les instructions données ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure grave.
Bien garder tous les avertissements et instructions.
Procédures de coupe
a) DANGER Bien garder les mains à distance de la zone de sciage et de la lame de scie. Tenir la poignée supplémentaire ou le carter du moteur de l'autre main. Si vous tenez la scie circulaire des deux mains, celles-ci ne peuvent pas être blessées par la lame de scie.
b) Ne pas passer les mains sous la pièce à travailler. Sous la pièce à travailler, le capot de protection ne peut pas vous protéger de la lame de scie. c) Adapter la profondeur de coupe à l'épaisseur de la pièce. Moins d'une dent complète devrait apparaître sous la pièce. d) Ne jamais tenir la pièce à scier dans la main ou par-dessus la jambe. Fixer la pièce sur un support stable. Il est important de bien fixer la pièce, afin de réduire au minimum les dangers causés par le contact physique, quand la lame de scie se coince ou lorsqu'on perd le contrôle. e) Tenir l'outil électrique par les surfaces adhérentes et isolées lorsque l'opération nécessite d'utiliser un accessoire découpant pouvant entrer en contact avec un câble non visible ou avec son propre câble d'alimentation. Le contact de l'accessoire coupant avec un fil « sous tension » peut également mettre « sous tension » les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur. f) Toujours utiliser une butée ou un guidage droit de bords pour des coupes longitudinales. Ceci améliore la précision de la coupe et réduit le danger de voir la lame de scie se coincer. g) Toujours utiliser des lames de scie de la bonne taille qui ont une forme appropriée à l'alésage de fixation (par ex. en étoile ou rond). Les lames de scie qui ne conviennent pas aux parties montées de la scie sont comme voilées et entraînent une perte de contrôle. h) Ne jamais utiliser de rondelles ou de vis endommagées ou qui ne conviennent pas à la lame de scie. Les rondelles et vis pour la lame de scie ont spécialement été construites pour votre scie, pour une performance et une sécurité de fonctionnement optimales.
Causes de contrecoups et comment les éviter:
- un contrecoup est une réaction soudaine d'une lame de scie qui est restée accrochée, qui s'est coincée ou qui est mal orientée, qui fait que la scie incontrôlée sort de la pièce à travailler et se dirige vers la personne travaillant avec l'appareil;
-si la lame de scie reste accrochée ou se coince dans la fente sciée qui se ferme, elle se bloque et la force du moteur entraîne l'appareil vers la personne travaillant avec l'appareil;
-si la lame de scie est tordue ou mal orientée dans le tracé de la coupe, les dents du bord arrière de la lame de scie risquent de se coincer dans la surface de la pièce, ce qui fait que la lame de scie saute brusquement de la fente et qu'elle est propulsée vers l'arrière où se trouve la personne travaillant avec l'appareil.
Un contrecoup est la suite d'une mauvaise utilisation ou une utilisation incorrecte de la scie. Il peut être évité en prenant les mesures de précaution comme elles sont décrites ci-dessous.
a) Bien tenir la scie des deux mains et mettre vos bras dans une position vous permettant de résister à des forces de contrecoup. Toujours positionner votre corps latéralement à la lame de scie, ne jamais positionner la lame de scie de façon qu'elle fasse une ligne avec votre corps. Lors d'un contrecoup, la scie circulaire risque d'être propulsée vers l'arrière, la personne travaillant avec l'appareil peut cependant contrôler les forces de contrecoup, quand des mesures appropriées ont été prises au préalable. b) Si la lame de scie se coince ou que l'opération de sciage est interrompue pour une raison quelconque, lâcher
l'interrupteur Marche/Arrêt et tenir la scie dans la pièce sans bouger, jusqu'à ce que la lame de scie se soit complètement arrêtée. Ne jamais essayer de sortir la scie de la pièce ou de la tirer vers l'arrière tant que la lame de scie bouge ou qu'un contrecoup pourrait se produire. Déterminer la cause pour laquelle la scie s'est coincée et en remédier au problème.
c) Si une scie qui s'est bloquée dans une pièce doit être remise en marche, centrer la lame de scie dans la fente et contrôler que les dents de la scie ne soient pas restées accrochées dans la pièce. Si la lame de scie est coincée, elle peut sortir de la pièce ou causer un contrecoup quand la scie est remise en marche. d) Soutenir des grands panneaux afin d'éliminer le risque d'un contrecoup causé par une lame de scie coincée. Les grands panneaux risquent de s'arquer sous leur propre poids. Les panneaux doivent être soutenus des deux côtés par des supports, près de la fente de scie ainsi qu'aux bords des panneaux. e) Ne pas utiliser des lames de scie émoussées ou endommagées. Les lames de scie dont les dents sont émoussées ou mal orientées entraînent une fente trop étroite et par conséquent une friction élevée, un coinçage de la lame de scie et un contrecoup. f) Resserrer les réglages de la profondeur de coupe ainsi que de l'angle de coupe avant le sciage. La lame de scie risque de se coincer et un contrecoup de se produire si les réglages se modifient lors de l'opération de sciage. g) Faire preuve d'une prudence particulière lorsqu'une „coupe en plongée" est effectuée dans un endroit caché, par ex. un mur. Lors du sciage, la lame de scie plongeante risque de scier des objets cachés et de causer un contrecoup.
Fonction du capot de protection inférieur
a) Contrôler avant chaque utilisation que le capot inférieur de protection ferme parfaitement. Ne pas utiliser la scie quand le capot inférieur de protection ne peut pas librement bouger et ne se ferme pas tout de suite. Ne jamais coincer ou attacher le capot inférieur de protection dans le but de la laisser dans sa position ouverte. Si, par mégarde, la scie tombe par terre, le capot inférieur de protection risque d'être déformé. Ouvrir le capot de protection à l'aide du levier et s'assurer qu'il peut encore bouger librement et ne touche ni la lame de scie ni d'autres éléments de l'appareil, et ceci pour tous les angles de coupe ainsi que pour toutes les profondeurs de coupe. b) Contrôler le bon fonctionnement du ressort du capot inférieur de protection. Faire effectuer un entretien de l'appareil avant de l'utiliser, si le capot inférieur de protection et le ressort ne travaillent pas impeccablement. Les parties endommagées, des restes de colle ou des accumulations de copeaux font que le capot inférieur de protection travaille plus lentement. c) N'ouvrir le capot inférieur de protection manuellement que pour des coupes spéciales telles que les "coupes en plongée et coupes angulaires". Ouvrir le capot inférieur de protection à l'aide du levier et le lâcher dès que la lame de scie soit entrée dans la pièce. Pour toutes les autres opérations de sciage, le capot inférieur de protection doit travailler automatiquement. d) Ne pas placer la scie sur l'établi ou le sol sans que le capot inférieur de protection couvre la lame des scie. Une
Lame de scie non protégée et qui n'est pas encore à l'arrêt total fait bouger la scie dans le sens contraire à la direction de coupe et scie tout ce qui est sur son chemin. Tenir compte du temps de ralentissement de la scie.
Avis complémentaires de sécurité et de travail
Portez une protection acoustique. L'exposition au bruit pourrait provoquer une diminution de l'ouïe.
Utiliser l'équipement de protection. Toujours porter des lunettes de protection pendant le travail avec la machine. Il est recommandé de porter des articles de protection, tels que masque antipoussière, gants de protection, chaussures tenant bien aux pieds et antidérapantes, casque et protection acoustique.
Les poussières dégagées lors du travail sont souvent nocives et ne devraient pas pénétrer dans le corps. Utiliser un dispositif d'aspiration de poussières et porter en plus un masque de protection approprié. Éliminer soigneusement les dépôts de poussières, p. ex. en les aspirant au moyen d'un système d'aspiration de copeaux.
Ne pas utiliser de lames de scie qui ne correspondent pas aux caractéristiques indiquées dans ces instructions d'utilisation.
Choisir une lame de scie qui convient au matériau à couper.
N'utilisez exclusivement que les lames pour le travail du bois spécifiées dans ce manuel, conformes à la norme EN 847-1.
La vitesse assignée de l'accessoire doit être au moins égale à la vitesse maximale indiquée sur l'outil électrique.
Ne pas utiliser de disques de meulage!
Ne pas bloquer le commutateur de marche/arrêt lorsque la scie se trouve en guidage manuel.
Consignes de travail
Conformer la vitesse d'avancement afin d'éviter la surchauffe des dents de la lame.
Branchement secteur
Raccorder uniquement à un courant électrique monophasé et uniquement à la tension secteur indiquée sur la plaque signalétique. Le raccordement à des prises de courant sans contact de protection est également possible car la classe de protection II est donnée.
Les prises de courant se trouvant à l'extérieur doivent être équipées de disjoncteurs différentiels (FI, RCD, PRCD) conformément aux prescriptions de mise en place de votre installation électrique. Veuillez en tenir compte lors de l'utilisation de notre appareil.
Ne raccorder la machine au réseau que si l'interrupteur est en position arrêt.
En raison de risques de court-circuit, veiller à ce qu'aucune pièce métallique ne pénètre dans les ouïes de ventilation.
Le câble d'alimentation doit toujours se trouver en dehors du champ d'action de la machine. Toujours maintenir le câble d'alimentation à l'arrière de la machine.
Avant chaque utilisation, contrôler l'appareil, le câble de connexion, le prolongateur, la ceinture de sécurité et la prise pour vérifier la présence d'endommagements ou de signes d'usure. Les pièces endommagées devront être réparées uniquement par un technicien spécialisé.
Une surconsommation temporaire provoque des variations de tension susceptibles d'affecter les autres appareils électriques branchés sur la même ligne d'alimentation. Branchez le produit sur une source d'alimentation électrique dont l'impédance est égale à 0,368 Ω afin de minimiser les variations de tension.
Utilisation conforme aux prescriptions
La scie circulaire réalise des coupes longitudinales dans le bois.
Entretien
Avant tous travaux sur la machine, extraire la fiche de la prise de courant.
Assurez-vous de débrancher l'outil du secteur avant de monter ou de démonter la lame de scie.
Nettoyer l'appareil et le dispositif de protection avec un chiffon sec.
Certains détergents endommagent les matériaux synthétiques ou d'autres parties isolantes.
Tenir toujours propres les orifices de ventilation de la machine.
Enlever régulièrement la poussière. Éliminez les sciures accumulées à l'intérieur de la scie afin d'éviter tout risque d'incendie.
Maintenir l'appareil nettoyé, sec et libre d'huiles et graisses écoulées.
Contrôler le fonctionnement des protecteurs.
Un entretien et un nettoyage réguliers permettent une longue vie utile et un emploi sûr.
S'il est nécessaire de remplacer le cordon d'alimentation, cette opération doit être effectuée par le fabricant ou son agent afin d'éviter tout risque mettant en danger la sécurité.
N'utiliser que des pièces et accessoires AEG. Pour des pièces dont l'échange n'est pas décrit, s'adresser de préférence aux stations de service après-vente AEG (voir brochure Garantie/Adresses des stations de service après-vente).
Si besoin est, une vue éclatée de l'appareil peut être fournie. S'adresser, en indiquant bien le numéro porté sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.
Nous déclarons, sous notre responsabilité exclusive, que le produit décrit ici dans les « Caractéristiques techniques » satisfait à toutes les dispositions pertinentes des directives
2006/42/CE, 2014/30/UE, 2011/65/UE (RoHS)
et que les normes harmonisées suivantes ont été appliquées.
EN 62841-1:2015
EN 62841-2-5:2014
EN 55014-1:2017+A11:2020
EN 55014-2: 2015
EN 61000-3-2:2014
EN 61000-3-11:2000
EN IEC 63000:2018
Autorisé à compiler la documentation technique.
Techtronic Industries GmbH
Veuillez lire avec soin le mode d'emploi avant la mise en service
Toujours porter des lunettes protectrices en travaillant avec la machine.
Toujours porter une protection acoustique!
Porter un masque de protection approprié contre les poussières.
Porter des gants de protection!
Avant tous travaux sur la machine, extraire la fiche de la prise de courant.
Ne pas appliquer de la force.
Accessoires - Ces pièces ne font pas partie de la livraison. Il s'agit là de compléments recommandés pour votre machine et énumérés dans le catalogue des accessoires.
Les dispositifs électriques ne sont pas à éliminer dans les déchets ménagers. Les dispositifs électriques et électroniques sont à collecter séparément et à remettre à un centre de recyclage en vue de leur élimination dans le respect de l'environnement. S'adresser aux autorités locales ou au détaillant spécialisé en vue de connaître l'emplacement des centres de recyclage et des points de collecte.
Outil électrique en classe de protection II. Outil électrique équipé d’une protection contre la fulguration électrique qui ne dépend seulement de l’isolation de base mais aussi de l’application d’autres mesures de protection telles qu’une double isolation ou une isolation augmentée. La connexion d’un conducteur de protection n’est pas prédisposée.
n_0
Vitesse de rotation à vide
Tension
Courant alternatif
Marque de conformité européenne
Marque de conformité britannique
Marque de conformité ukrainienne
Marque de conformité d'Eurasie
Marque : AEG
Modèle : KS 662
