KS 662 - Sega AEG - Manuale utente e istruzioni gratuiti

MANUALE UTENTE KS 662 AEG

Dati tecnici,Norme di sicurezza,Utilizzo conforme, Dicharazione di Conformità CE, Collegamento alla rete, Manutenzione, Simboli Si prega di leggere e conservare le istruzioni! Italiano

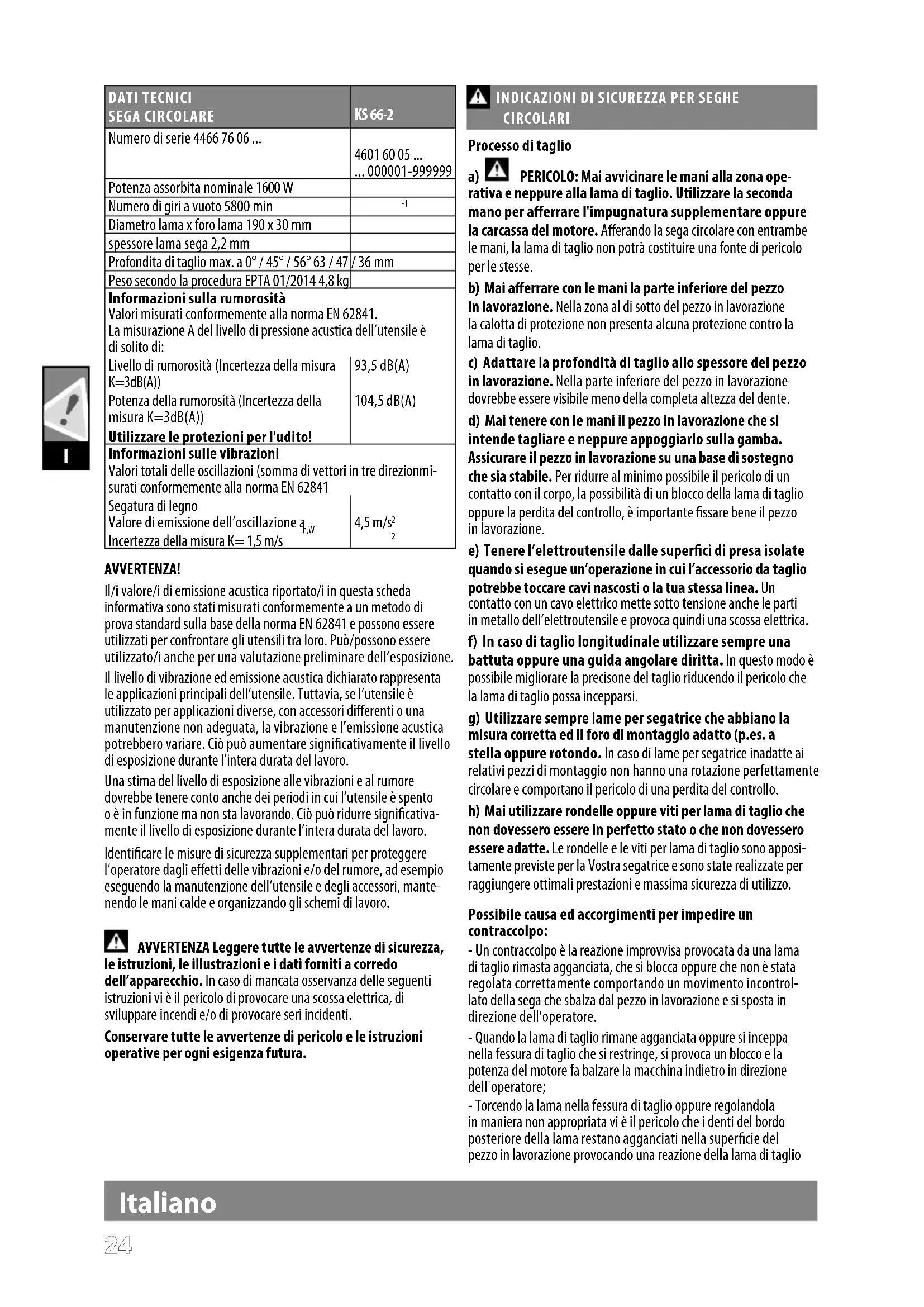

DATI TECNICI SEGA CIRCOLARE KS 66-2 Numero di serie 4466 76 06 ...

... 000001-999999 Potenza assorbita nominale 1600 W Numero di giri a vuoto 5800 min

Diametro lama x foro lama 190 x 30 mm spessore lama sega 2,2 mm Profondita di taglio max. a 0° / 45° / 56° 63 / 47 / 36 mm Peso secondo la procedura EPTA 01/2014 4,8 kg Informazioni sulla rumorosità Valori misurati conformemente alla norma EN 62841. La misurazione A del livello di pressione acustica dell’utensile è di solito di: Livello di rumorosità (Incertezza della misura K=3dB(A)) 93,5 dB(A) Potenza della rumorosità (Incertezza della misura K=3dB(A)) 104,5 dB(A) Utilizzare le protezioni per l'udito! Informazioni sulle vibrazioni Valori totali delle oscillazioni (somma di vettori in tre direzionmi- surati conformemente alla norma EN 62841 Segatura di legno Valore di emissione dell’oscillazione a h,W 4,5 m/s

Incertezza della misura K= 1,5 m/s

AVVERTENZA! Il/i valore/i di emissione acustica riportato/i in questa scheda informativa sono stati misurati conformemente a un metodo di prova standard sulla base della norma EN 62841 e possono essere utilizzati per confrontare gli utensili tra loro. Può/possono essere utilizzato/i anche per una valutazione preliminare dell’esposizione. Il livello di vibrazione ed emissione acustica dichiarato rappresenta le applicazioni principali dell’utensile. Tuttavia, se l’utensile è utilizzato per applicazioni diverse, con accessori dierenti o una manutenzione non adeguata, la vibrazione e l’emissione acustica potrebbero variare. Ciò può aumentare signicativamente il livello di esposizione durante l’intera durata del lavoro. Una stima del livello di esposizione alle vibrazioni e al rumore dovrebbe tenere conto anche dei periodi in cui l’utensile è spento o è in funzione ma non sta lavorando. Ciò può ridurre signicativa- mente il livello di esposizione durante l’intera durata del lavoro. Identicare le misure di sicurezza supplementari per proteggere l’operatore dagli eetti delle vibrazioni e/o del rumore, ad esempio eseguendo la manutenzione dell’utensile e degli accessori, mante- nendo le mani calde e organizzando gli schemi di lavoro. AVVERTENZA Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e i dati forniti a corredo dell’apparecchio. In caso di mancata osservanza delle seguenti istruzioni vi è il pericolo di provocare una scossa elettrica, di sviluppare incendi e/o di provocare seri incidenti. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

INDICAZIONI DI SICUREZZA PER SEGHE

CIRCOLARI Processo di taglio

PERICOLO: Mai avvicinare le mani alla zona ope- rativa e neppure alla lama di taglio. Utilizzare la seconda mano per aerrare l'impugnatura supplementare oppure la carcassa del motore. Aerando la sega circolare con entrambe le mani, la lama di taglio non potrà costituire una fonte di pericolo per le stesse. b) Mai aerrare con le mani la parte inferiore del pezzo in lavorazione. Nella zona al di sotto del pezzo in lavorazione la calotta di protezione non presenta alcuna protezione contro la lama di taglio. c) Adattare la profondità di taglio allo spessore del pezzo in lavorazione. Nella parte inferiore del pezzo in lavorazione dovrebbe essere visibile meno della completa altezza del dente. d) Mai tenere con le mani il pezzo in lavorazione che si intende tagliare e neppure appoggiarlo sulla gamba. Assicurare il pezzo in lavorazione su una base di sostegno che sia stabile. Per ridurre al minimo possibile il pericolo di un contatto con il corpo, la possibilità di un blocco della lama di taglio oppure la perdita del controllo, è importante ssare bene il pezzo in lavorazione. e) Tenere l’elettroutensile dalle superci di presa isolate quando si esegue un’operazione in cui l’accessorio da taglio potrebbe toccare cavi nascosti o la tua stessa linea. Un contatto con un cavo elettrico mette sotto tensione anche le parti in metallo dell’elettroutensile e provoca quindi una scossa elettrica. f) In caso di taglio longitudinale utilizzare sempre una battuta oppure una guida angolare diritta. In questo modo è possibile migliorare la precisone del taglio riducendo il pericolo che la lama di taglio possa incepparsi. g) Utilizzare sempre lame per segatrice che abbiano la misura corretta ed il foro di montaggio adatto (p.es. a stella oppure rotondo. In caso di lame per segatrice inadatte ai relativi pezzi di montaggio non hanno una rotazione perfettamente circolare e comportano il pericolo di una perdita del controllo. h) Mai utilizzare rondelle oppure viti per lama di taglio che non dovessero essere in perfetto stato o che non dovessero essere adatte. Le rondelle e le viti per lama di taglio sono apposi- tamente previste per la Vostra segatrice e sono state realizzate per raggiungere ottimali prestazioni e massima sicurezza di utilizzo. Possibile causa ed accorgimenti per impedire un contraccolpo: - Un contraccolpo è la reazione improvvisa provocata da una lama di taglio rimasta agganciata, che si blocca oppure che non è stata regolata correttamente comportando un movimento incontrol- lato della sega che sbalza dal pezzo in lavorazione e si sposta in direzione dell'operatore. - Quando la lama di taglio rimane agganciata oppure si inceppa nella fessura di taglio che si restringe, si provoca un blocco e la potenza del motore fa balzare la macchina indietro in direzione dell'operatore; - Torcendo la lama nella fessura di taglio oppure regolandola in maniera non appropriata vi è il pericolo che i denti del bordo posteriore della lama restano agganciati nella supercie del pezzo in lavorazione provocando una reazione della lama di taglio Italiano2525 Italiano

che sbalza dalla fessura di taglio e la segatrice salta indietro in direzione dell'operatore. Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto della sega. Esso può essere evitato soltanto prendendo misure adatte di sicurezza come dalla descrizione che segue. a) Tenere la sega ben ferma aerrandola con entrambe le mani e portare le braccia in una posizione che Vi permetta di resistere bene alla forza di contraccolpi. Tenere sempre una posizione laterale rispetto alla lama di taglio e mai mettere la lama di taglio in una linea con il Vostro corpo. In caso di un contraccolpo la sega circolare può balzare all'indietro; comunque, prendendo delle misure adatte l'operatore può essere in grado di controllare il contraccolpo. b) Nel caso in cui la lama di taglio dovesse incepparsi oppure per un qualunque altro motivo l'operazione di taglio con la segatrice dovesse essere interrotta, rilasciare l'interruttore di avvio/arresto e tenere la segatrice in posi- zione nel materiale no a quando la lama di taglio non si sarà fermata completamente. Non tentare mai di togliere la segatrice dal pezzo in lavorazione e neppure tirarla all'indietro ntanto che la lama di taglio si muove oppure vi dovesse essere ancora la possibilità di un contraccolpo. Individuare la possibile causa del blocco della lama di taglio ed eliminarla attraverso interventi adatti. c) Volendo avviare nuovamente una segatrice che ancora si trova nel pezzo in lavorazione, centrare la lama nella fes- sura di taglio ed accertarsi che la dentatura della segatrice non sia rimasta agganciata nel pezzo in lavorazione. Una lama di taglio inceppata può balzare fuori dal pezzo in lavorazione oppure provocare un contraccolpo nel momento in cui si avvia nuovamente la segatrice. d) Per eliminare il rischio di un contraccolpo dovuto al blocco di una lama di taglio, assicurare bene pannelli di dimensioni maggiori. Pannelli di dimensioni maggiori possono piegarsi sotto il peso proprio. In caso di pannelli è necessario munirli di supporti adatti su entrambi i lati, sia in vicinanza della fessura di taglio che a margine. e) Non utilizzare mai lame per segatrice che non siano più alate oppure il cui stato generale non dovesse essere più perfetto. Lame per segatrice non più alate oppure deformate implicano un maggiore attrito nella fessura di taglio aumentando il pericolo di blocchi e di contraccolpi della lama di taglio. f) Prima di eseguire l'operazione di taglio, determinare la profondità e l'angolatura del taglio. Se durante l'operazione di taglio si modicano le registrazioni è possibile che la lama di taglio si blocchi e che si abbia un contraccolpo. g) Si prega di operare con particolare attenzione quando si è in procinto di eseguire un "taglio dal centro“ in una zona nascosta come potrebbe per esempio essere una parete. La lama di taglio che inizia il taglio su oggetti nascosti può bloccarsi e provocare un contraccolpo. Funzione della cappa protettiva inferiore a) Prima di ogni intervento operativo accertarsi che la calotta di protezione chiuda perfettamente. Non utilizzare la segatrice in caso non fosse possibile muovere libera- mente la calotta di protezione inferiore e non potesse essere chiusa immediatamente. Mai bloccare oppure legare la calotta di protezione inferiore in posizione aperta. Se la segatrice dovesse accidentalmente cadere a terra è possibile che la calotta di protezione inferiore subisca una deformazione. Operando con la leva di ritorno, aprire la calotta di protezione ed accertarsi che possa muoversi liberamente in ogni angolazione e profondità di taglio senza toccare né lama né nessun altro pezzo. b) Controllare il funzionamento della molla per la calotta di protezione inferiore. Qualora la calotta di protezione e la molla non dovessero funzionare correttamente, sotto- porre la macchina ad un servizio di manutenzione prima di utilizzarla. Componenti danneggiati, depositi di sporcizia appiccicosi oppure accumuli di trucioli comportano una riduzione della funzionalità della calotta inferiore di protezione. c) Aprire manualmente la calotta inferiore di protezione solo in caso di tagli particolari come potrebbero essere "tagli dal centro e tagli ad angolo“. Aprire la calotta inferiore di protezione mediante la leva di ritorno e rila- sciare questa non appena la lama di taglio sarà penetrata nel pezzo in lavorazione. Nel caso di ogni altra operazione di taglio la calotta inferiore di protezione deve funzionare automaticamente. d) Non poggiare la segatrice sul banco di lavoro oppure sul pavimento se la calotta inferiore di protezione non copre completamente la lama di taglio. Una lama di taglio non protetta ed ancora in fase di arresto sposta la segatrice in senso contrario a quello della direzione di taglio e taglia tutto ciò che incontra. Tenere quindi sempre in considerazione la fase di arresto della segatrice. ULTERIORI AVVISI DI SICUREZZA E DI LAVORO Indossare protezioni acustiche adeguate. L’esposizione al rumore potrebbe comportare una riduzione dell’udito. Usare dispositivi di protezione. Durante il lavoro con la macchina bisogna sempre portare occhiali di protezione. Si consiglia di indossare indumenti di protezione come maschera antipolvere, guanti di protezione, scarpe antiscivolo robuste, casco e cue di protezione acustica. La polvere provocata durante la lavorazione con questo utensile può essere dannosa alla salute e per questo motivo non devono entrare in contatto con il corpo. Usare un sistema d'aspirazione polvere e indossare una maschera di protezione dalla polvere. Rimuovere i depositi di polvere, per esempio con un aspiratore. Non utilizzare lame non corrispondenti alle speciche riportate in queste instruzioni d'uso. Scegliere una lama di sega adatta al materiale da tagliare. Usare solo lame per lavorazione del legno specicate in questo manuale, che sono conformi a EN 847-1. Il numero di giri ammesso dell’accessorio impiegato deve essere almeno tanto alto quanto il numero massimo di giri riportato sull’elettroutensile. Per favore non utilizzare dischi abrasivi Non bloccare l'interruttore durante il funzionamento manuale.2626 Italiano

Adeguare la velocità di avanzamento per evitare il surriscalda- mento dei denti della lama.

COLLEGAMENTO ALLA RETE

Connettere solo corrente alternata mono fase e solo al sistema di voltaggio indicato sulla piastra. E' possibile anche connettere la presa senza un contatto di messa a terra così come prevede lo schema conforme alla norme di sicurezza di classe II. Gli apparecchi mobili usati all'aperto devono essere collegati interponendo un interruttore di sicurezza (FI, RCD, PRCD) per guasti di corrente. Inserire la spina solo con interruttore su posizione "OFF". Non lasciare che nessuna parte metallica venga a contatto con l'apertura dell'areazione - pericolo di corto circuito Tenere sempre lontano il cavo di collegamento dall'area di lavoro dell'attrezzo. Prima di ogni utilizzo controllare l'apparecchio, il cavo di collega- mento, il cavo di prolunga, la cintura di sicurezza e la presa per vericare la presenza di danni o segni di invecchiamento. Parti danneggiate devono essere riparate esclusivamente da un tecnico specializzato. Sovratensioni potrebbero inuenzare altri prodottielettrici collegati alla stessa presa. Collegare il prodottoa una presa dell’alimentazione con una impedenza paria 0,368 Ωper minimiz- zare le uttuazioni di voltaggio. UTILIZZO CONFORME Sega circolare portatile per eettuare tagli obliqui e longitudinali nel legno. MANUTENZIONE Prima di eettuare qualsiasi lavoro sulla macchina togliere la spina dalla presa di corrente. Assicurarsi di aver scollegato l’utensile dall’alimentazione prima di collegarlo o prima di rimuovere la lama. Pulire l'apparecchio ed il dispositivo di protezione con un panno asciutto. Alcuni detergenti danneggiano materiali sintetici o altre parti isolanti. Tener sempre ben pulite le fessure di ventilazione dell'apparecchio. Eliminare regolarmente la polvere. Eliminare i trucioli accumulati all'interno della sega, onde evitare pericoli d'incendio Tenere l'apparecchio pulito ed asciutto, nonché libero da oli e grassi fuoriusciti. Controllare il funzionamento delle cue di protezione. Una regolare manutenzione e pulizia permettono una lunga vita utile ed un uso sicuro. Se è necessario sostituire il cavo di alimentazione, rivolgersi al produttore o al Servizio di assistenza per evitare rischi per la salute. Utilizzare esclusivamente accessori e pezzi di ricambio AEG. L'installazione di pezzi di ricambio non specicamente prescritti dall'AEG va preferibilmente eettuata dal servizio di assistenza clienti AEG (ved. opuscolo Garanzia/Indirizzi Assistenza tecnica). In caso di mancanza del disegno esploso, può essere richie- sto al seguente indirizzo: Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnenden, Germany.

DICHARAZIONE DI CONFORMITÀ CE

Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei “Dati tecnici” è conforme alle pertinenti disposizioni delle direttive 2006/42/CE 2014/30/UE 2011/65/UE (RoHS) e che sono state applicate le seguenti norme armonizzate EN 62841-1:2015 EN 62841-2-5:2014 EN 55014-1:2017+A11:2020 EN 55014-2: 2015 EN 61000-3-2:2014 EN 61000-3-11:2000 EN IEC 63000:2018 Winnenden, 2020-11-16 Alexander Krug / Managing Director Autorizzato alla preparazione della documentazione tecnica Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany2727 Italiano

SIMBOLI ATTENZIONE! AVVERTENZA! PERICOLO! Leggere attentamente le istruzioni per l'uso prima di mettere in funzione l'elettroutensile. Durante l'uso dell'apparecchio utilizzare sempre gli occhiali di protezione. Utilizzare le protezioni per l'udito! Portare un´adeguata mascherina protettiva. Indossare guanti protettivi! Prima di eettuare qualsiasi lavoro sulla macchina togliere la spina dalla presa di corrente. Non applicare forza. Accessorio - Non incluso nella dotazione standard, disponibile a parte come accessorio. I dispositivi elettrici non devono essere smaltiti con i ri- uti domestici. I dispositivi elettrici ed elettronici devono essere raccolti separatamente e devono essere conferiti ad un centro di riciclaggio per lo smaltimento rispettoso dell'ambiente.Chiedere alle autorità locali o al rivenditore specializzato dove si trovano i centri di riciclaggio e i punti di raccolta. Utensile elettrico di classe di protezione II. Utensile elettrico sul quale la protezione contro la folgorazione elettrica non dipende soltanto dall'isolamento di base, ma anche dall'applicazione di ulteriori misure di protezione, come il doppio isolamento o l’isolamento maggiorato. Non è predisposto il collegamento di un conduttore di protezione.

Numero di giri a vuoto

Voltaggio Corrente alternata Marchio di conformità europeo Marchio di conformità britannico Marchio di conformità ucraino Marchio di conformità euroasiatico2828
