MANUALE UTENTE PS 216 L AEG

Dati tecnici,Norme di sicurezza,Utilizzo conforme, Dicharazione di Conformità CE, Collegamento alla rete, Manutenzione, Simboli Si prega di leggere e conservare le istruzioni! Italiano

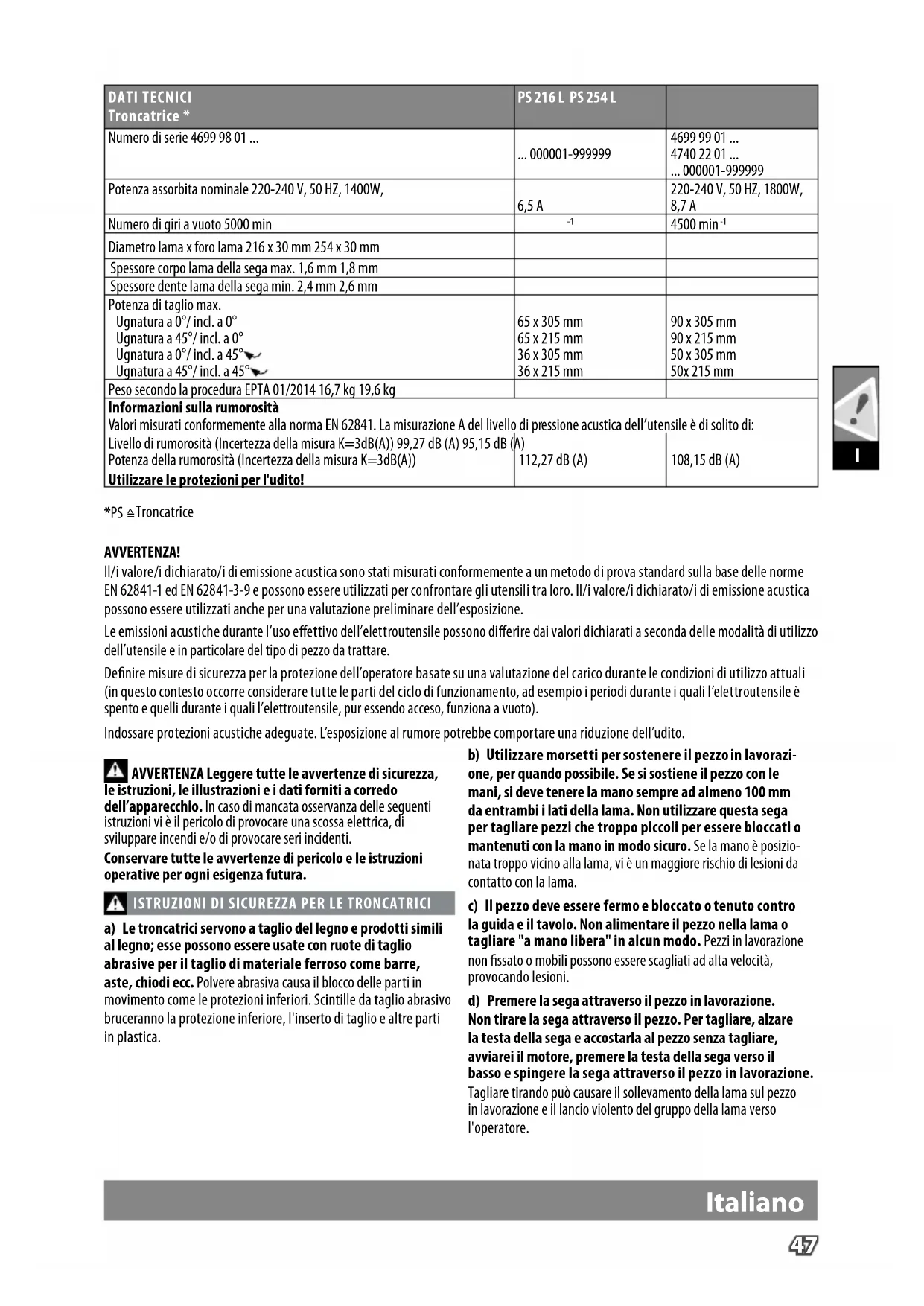

Diametro lama x foro lama 216 x 30 mm 254 x 30 mm Spessore corpo lama della sega max. 1,6 mm 1,8 mm Spessore dente lama della sega min. 2,4 mm 2,6 mm Potenza di taglio max. Ugnatura a 0°/ incl. a 0° Ugnatura a 45°/ incl. a 0° Ugnatura a 0°/ incl. a 45° Ugnatura a 45°/ incl. a 45° 65 x 305 mm 65 x 215 mm 36 x 305 mm 36 x 215 mm 90 x 305 mm 90 x 215 mm 50 x 305 mm 50x 215 mm Peso secondo la procedura EPTA 01/2014 16,7 kg 19,6 kg Informazioni sulla rumorosità Valori misurati conformemente alla norma EN 62841. La misurazione A del livello di pressione acustica dell’utensile è di solito di: Livello di rumorosità (Incertezza della misura K=3dB(A)) 99,27 dB (A) 95,15 dB (A) Potenza della rumorosità (Incertezza della misura K=3dB(A)) 112,27 dB (A) 108,15 dB (A) Utilizzare le protezioni per l'udito! *PS

Troncatrice AVVERTENZA! Il/i valore/i dichiarato/i di emissione acustica sono stati misurati conformemente a un metodo di prova standard sulla base delle norme EN 62841-1 ed EN 62841-3-9 e possono essere utilizzati per confrontare gli utensili tra loro. Il/i valore/i dichiarato/i di emissione acustica possono essere utilizzati anche per una valutazione preliminare dell’esposizione. Le emissioni acustiche durante l’uso eettivo dell’elettroutensile possono dierire dai valori dichiarati a seconda delle modalità di utilizzo dell’utensile e in particolare del tipo di pezzo da trattare. Denire misure di sicurezza per la protezione dell’operatore basate su una valutazione del carico durante le condizioni di utilizzo attuali (in questo contesto occorre considerare tutte le parti del ciclo di funzionamento, ad esempio i periodi durante i quali l’elettroutensile è spento e quelli durante i quali l’elettroutensile, pur essendo acceso, funziona a vuoto). Indossare protezioni acustiche adeguate. L’esposizione al rumore potrebbe comportare una riduzione dell’udito. AVVERTENZA Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e i dati forniti a corredo dell’apparecchio. In caso di mancata osservanza delle seguenti istruzioni vi è il pericolo di provocare una scossa elettrica, di sviluppare incendi e/o di provocare seri incidenti. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

ISTRUZIONI DI SICUREZZA PER LE TRONCATRICI

a) Le troncatrici servono a taglio del legno e prodotti simili al legno; esse possono essere usate con ruote di taglio abrasive per il taglio di materiale ferroso come barre, aste, chiodi ecc. Polvere abrasiva causa il blocco delle parti in movimento come le protezioni inferiori. Scintille da taglio abrasivo bruceranno la protezione inferiore, l'inserto di taglio e altre parti in plastica. b) Utilizzare morsetti per sostenere il pezzo in lavorazi- one, per quando possibile. Se si sostiene il pezzo con le mani, si deve tenere la mano sempre ad almeno 100 mm da entrambi i lati della lama. Non utilizzare questa sega per tagliare pezzi che troppo piccoli per essere bloccati o mantenuti con la mano in modo sicuro. Se la mano è posizio- nata troppo vicino alla lama, vi è un maggiore rischio di lesioni da contatto con la lama. c) Il pezzo deve essere fermo e bloccato o tenuto contro la guida e il tavolo. Non alimentare il pezzo nella lama o tagliare "a mano libera" in alcun modo. Pezzi in lavorazione non ssato o mobili possono essere scagliati ad alta velocità, provocando lesioni. d) Premere la sega attraverso il pezzo in lavorazione. Non tirare la sega attraverso il pezzo. Per tagliare, alzare la testa della sega e accostarla al pezzo senza tagliare, avviarei il motore, premere la testa della sega verso il basso e spingere la sega attraverso il pezzo in lavorazione. Tagliare tirando può causare il sollevamento della lama sul pezzo in lavorazione e il lancio violento del gruppo della lama verso l'operatore.48

e) Non incrociare mai le mani sulla linea di taglio intesa davanti o dietro la lama della sega. Supportare il pezzo in lavo- razione “a mani incrociate”, ovvero tenendo il pezzo in lavorazione alla destra della lama della sega con la mano sinistra o viceversa è molto pericoloso. f) Non porre le mani a meno di 100 mm dalla lama della sega per rimuovere scarti di legno, o per qualsiasi altro motivo, mentre la lama è in rotazione. La vicinanza della lama della sega che gira alla propria mano può non essere evidente e può portare a infortuni gravi. g) Ispezionare il proprio pezzo da lavorare prima del taglio. Se il pezzo da lavorare è piegato o deformato, bloccarlo con il lato piegato esterno verso la guida del pezzo. Assicurarsi sempre che non ci sia spazio tra il pezzo da lavorare, la guida del pezzo e il tavolo lungo la linea di taglio. Pezzi da lavorare contorti o deformati possono ruotare o spostarsi e causare inceppamento della lama della sega durante il taglio. Non ci dovrebbero essere chiodi o corpi estranei nel pezzo da lavorare. h) Non utilizzare la sega no a quando il tavolo non è libero da utensili, scarti di legno ecc., tranne per il pezzo da lavorare. Detriti o piccoli pezzi di legno o altri oggetti che entrano a contatto con la lama che gira possono essere scagliati ad alta velocità.

i) Tagliare solo un pezzo per volta. Più pezzi da lavorare sov-

rapposti non possono essere adeguatamente bloccati o rinforzati e possono incastrarsi sulla lama o spostarsi durante il taglio. j) Assicurarsi che la troncatrice sia montata o posta su una superice di lavoro stabile e a livello prima dell’uso. Una supercie stabile e a livello riduce il rischio che la troncatrice diventi instabile. k) Programmare il propri lavoro. Ogni volta che si cambia l’impostazione dell’angolazione della ruota o della tronca- trice, assicurarsi che la guidapezzo regolabile sia impostata correttamente per sostenere il pezzo da lavorare e che non interferirà con la lama o con il sistema di protezione. Senza accendere l’attrezzo e con nessun pezzo da lavorare sul tavolo, muovere la lama della sega eettuando una simulazione di taglio completa per assicurare che non vi siano interferenze o pericoli durante il taglio da parte della guidapezzo. l) Fornire adeguato supporto come prolunghe per tavolo, supporti lama ecc. per un pezzo da lavorare che è più largo o più lungo della supercie del tavolo. Pezzi da lavorare più lunghi o larghi del tavolo della troncatrice possono inclinarsi se non supportati correttamente. Se il pezzo tagliato o il pezzo da lavorare si inclina, esso può sollevare la protezione inferiore o essere scagliato dalla lama in movimento. m) Non utilizzare un’altra persona come sostituto della prolunga del tavolo o come supporto aggiuntivo. Un supporto instabile per il pezzo da lavorare può causare la piegatura della lama o lo spostamento del pezzo da lavorare durante l’operazione di taglio tirando l’operatore o l’aiutante verso la lama in funzione. n) Il pezzo tagliato non deve essere incastrato o pressato in alcun modo contro la lama della sega in funzione. Se connato, vale a dire utilizzando dei blocchi di lunghezza, il pezzo tagliato potrebbe essere incuneato contro la lama ed essere scagliato violentemente. o) Usare sempre una morsa o un dispositivo progettato per supportare correttamente materiale rotondo come aste o tubi. Le aste hanno la tendenza a rotolare mentre vengono tagli- ate, causando il "morso" della lama e tirando il pezzo da lavorare con la mano nella lama. p) Lasciare che la lama raggiunga la piena velocità prima di entrare in contatto con il pezzo da lavorare. Ciò ridurrà il rischio che il pezzo da lavorare sia scagliato. q) Se il pezzo da lavorare o la lama si incastrano, spegnere la troncatrice. Attendere che le parti mobili si arrestino e scollegare la spina dall’alimentazione e/o rimuovere la batteria. Quindi liberare il materiale incastrato. Continuare a segare con materiale incastrato può causare perdita di controllo o danneggiamento della troncatrice. r) Dopo aver ultimato il taglio, rilasciare l’interruttore, tenere la testa della sega verso il basso e attendere che la lama si arresti prima di rimuovere il pezzo tagliato. Avvicinarsi con la mano alla lama che continua a muoversi per inerzia è pericoloso. s) Tenere salda l’impugnatura quando di eettua un taglio incompleto o quando si rilascia l’interruttore prima che la testa della sega sia completamente nella posizione inferi- ore. L’azione frenante della sega può causare il ritorno improvviso della testa della sega verso il basso, causando rischio di infortunio. LAMA PER TAGLIO LEGNO NORME DI SICUREZZA Si prega di leggere attentamente il manuale e le istruzioni prima di usare la lama della sega e la macchina. La macchina deve essere in buono stato, il mandrino senza defor- mazione e vibrazione. Non usare la sega senza le protezioni in posizione, tenere le protezi- oni in buono stato di funzionamento e di manutenzione. Assicurare che l’operatore sia adeguatamente addestrato nelle precauzioni di sicurezza, nella regolazione e nel funzionamento della macchina. Indossare sempre occhiali e protezione acustica quando si usa la macchina. Si raccomanda di indossare guanti, scarpe antiscivolo e grembiule robusti. Prima di usare un accessorio, consultare il manuale d’istruzione. L’uso improprio di un accessorio può causare danni e aumentare la potenzialità di lesioni. Usare solo lame specicate in questo manuale, che sono conformi a EN 847-1. Osservare la velocità massima punzonata sulla lama della sega. Assicurarsi che la velocità punzonata sulla lama della sega è almeno uguale alla velocità punzonata sulla sega. Utilizzare sempre lame per segatrice che abbiano la misura corretta ed il foro di montaggio adatto. In caso di lame per segatrice inadatte ai relativi pezzi di montaggio non hanno una rotazione perfettamente circolare e comportano il pericolo di una perdita del controllo. Non usare lame di diametro maggiore o inferiore a quello raccomandato. Non usare distanziali per aggiustare la lama sul mandrino. Controllare la presenza di danni o anomalie nell’aspetto delle punte della lama della sega. Se usate, punte danneggiate o allentate possono diventare oggetti volanti e aumentare la probabilità di lesioni personali. Italiano49

Non devono essere utilizzate nè lame incrinate nè lame la cui forma abbia subito alterazioni. Non usare lame danneggiate o deformate. Rottamare la lama della sega se danneggiata, deformata, distorta o incrinata; non sono permesse riparazioni. Non utilizzare lame di sega fatte in acciaio rapido. Assicurare che la lama della sega sia montata correttamente, serrare saldamente il dado dell’albero prima dell’uso (coppia di serraggio circa 12 Nm). Serrare la viteria di ssaggio con la chiave appropriata, ecc. Non è permesso prolungare la chiave o serrare a colpi di martello. Assicurarsi che la lama e le ange siano pulite e che i lati incassati del collare siano contro la lama. Assicurarsi che la lama ruoti nella direzione corretta. Prima del lavoro, praticare un taglio ttizio senza il motore acceso, per controllare la posizione della lama, il funzionamento delle pro- tezioni rispetto ad altre parti della macchina, e il pezzo da lavorare. Non lasciare mai la macchina incustodita. Non applicare lubricanti sulla lama quando è in funzione. Non eseguire mai interventi di pulizia o manutenzione quando la macchina è ancora in funzione e la testa non si trova nella posizione di riposo. Non provare mai a fermare rapidamente una macchina in moto incastrando un utensile o altro mezzo contro la lama, per non provocare inavvertitamente incidenti gravi. Prima di cambiare lame o eseguire la manutenzione, scollegare la sega dall’alimentazione elettrica o rimuovere il pacco batteria. Fare attenzione all’imballo e al disimballo della lama, è facile ferirsi con le punte alate della lama. Quando si maneggia una lama della sega, usare un supporto lama o indossare guanti. Mantenere e conservare la lama nell’imballo originale o in altro imballo idoneo, tenerla all’asciutto e lontana da sostanze chimiche che possono danneggiare la lama. ULTERIORI AVVISI DI SICUREZZA E DI LAVORO Saldare sempre il pezzo da lavorare in modo saldo e sicuro. Accertarsi che la macchina sia sempre stabile (ad esempio ssan- dola sul banco di lavoro).. Indossare protezioni acustiche adeguate. L’esposizione al rumore potrebbe comportare una riduzione dell’udito. Durante il lavoro con la macchina bisogna sempre portare occhiali di protezione. Si raccomanda di indossare guanti per movimentare lame e materiale scabroso, oltre a scarpe antiscivolo robuste che proteggano anche i piedi da pezzi in lavorazione che potrebbero cadere dall’area di taglio. Assicurarsi sempre di aver staccato la spina di alimentazione dalla presa di corrente prima di eettuare regolazioni, lubricare o eseguire qualsiasi lavoro di manutenzione sul prodotto. Inserire la spina solo con interruttore su posizione "OFF". Non entrare mai nell’area vicina alla lama, salvo che questa si sia completamente fermata. Prima dell’uso, controllare l’utensile per vericare la presenza di danni o fatica del materiale. Parti danneggiate devono essere riparate esclusivamente da un tecnico specializzato. Usare sempre il dispositivo di protezione dell'apparecchio. Non usare la macchina se le protezioni non sono posizionate e funzion- ano correttamente. La protezione della lame inferiore deve aprirsi soltanto quando la lama è abbassata sul pezzo da lavorare e deve essere sempre in grado di muoversi liberamente e chiudersi automaticamente.. Fissare e usare sempre i supporti per la barra di prolunga per ssare il pezzo da lavorare durante l’operazione. Non alterare o modicare mai la sega o la sua funzione per non compromettere la vostra sicurezza. Non usare lame della sega incrinate, danneggiate o deformate. Non utilizzare lame di sega fatte in acciaio rapido. Usare solo lame della sega che sono alate. Sostituire lame che hanno perso il lo con lame nuove. Utilizzare sempre lame per segatrice che abbiano la misura corretta ed il foro di montaggio adatto. In caso di lame per segatrice inadatte ai relativi pezzi di montaggio non hanno una rotazione perfettamente circolare e comportano il pericolo di una perdita del controllo. Usare solo lame per lavorazione del legno specicate in questo manuale, che sono conformi a EN 847-1. Non usare ange, rondelle e dadi per ssare la lama della sega diversa da quelle fornite o indicate nel manuale d’istruzione. Scegliere una lama di sega adatta al materiale da tagliare. Non uti- lizzare il prodotto per tagliare materiali diversi da quelli specicati nel paragrafo “Uso previsto” di queste istruzioni per l’uso. È importante evitare di surriscaldare la lama e di fondere il pezzo da lavorare in plastica durante il taglio. Il numero massimo di giri indicato sulla lama della sega deve essere rispettato. utilizzare esclusivamente le seghe che sono contrassegnate con una velocità uguale o superiore alla velocità contrassegnata sull’utensile. Sostituire l’inserto per tavolo se usurato o danneggiato. Prima del lavoro, praticare un taglio ttizio senza il motore acceso, per controllare la posizione della lama, il funzionamento delle pro- tezioni rispetto ad altre parti della macchina, e il pezzo da lavorare. Nell'eseguire tagli piramidali, tagli a squadra o tagli piramidali multipli, regolare lo schermo scorrevole per garantire la corretta distanza dalla lama. Il blocco del supporto deve essere sempre azionato quando si trasporta il prodotto. Tenere il pavimento libero da residui di materiali, ad es. trucioli e residui di taglio. Non rimuovere dalla zona di lavorazione i residui di taglio o altre porzioni dei pezzi in lavorazione se la macchina è in funzione e la testa segatrice non si trova in posizione di riposo. Pezzi lunghi devono essere supportati adeguatamente+D6.L’area di lavoro della sega include l’intera supercie del pezzo da lavorare. L’operatore deve proteggere quest’area dal contatto accidentale con altre persone od oggetti che possono muovere il pezzo da lavorare durante l’operazione. La polvere provocata durante la lavorazione con questo utensile può essere dannosa alla salute e per questo motivo non devono entrare in contatto con il corpo. Usare un sistema d'aspirazione polvere e indossare una maschera di protezione dalla polvere. Rimuovere i depositi di polvere, per esempio con un aspiratore. Non sostituire il LED o laser con un tipo diverso. Eventuali riparaz- ioni devono essere eettuate solo dal fabbricante o da un tecnico di assistenza autorizzato. Sovratensioni potrebbero inuenzare altri prodottielettrici collegati alla stessa presa. Collegare il prodottoa una presa dell’alimentazione con una impedenza paria 0,3Ωper minimizzare le uttuazioni di voltaggio. Contattare il proprio fornitore elettrico per averemaggiori chiaricazioni. Italiano50

NORME DI SICUREZZA LASER

La radiazione laser usata in questa sega è di Classe II con lunghezze d’onda massime P≤1mW e λ:650 nm. Non guardare in modo diretto con strumenti ottici. La mancata osservanza delle regole potrebbe causare gravi lesioni personali. Non ssare il raggio luminoso durante il funzionamento. Non proiettare il raggio laser direttamente negli occhi di altri. Potrebbero risultarne lesioni oculari gravi. Non disporre il laser in una posizione che possa indurre altri a guardare il raggio laser con o senza intenzione. Non usare strumenti ottici per guardare il raggio laser. Non azionare il laser intorno a bambini o permettere a bambini di azionare the laser. Non provare a riparare il dispositivo laser da soli. Non provare a cambiare da soli pezzi del dispositivo laser. Eventuali riparazioni devono essere eettuate solo dal fabbricante o da un tecnico di assistenza autorizzato. Non sostituire il laser integrato applicandoviun laser di un altro tipo. UTILIZZO CONFORME La sega da banco radiale serve a segare legno massello e a strati con o senza impiallacciatura incollata, plastiche e materiali simili a legno. La sega da banco radiale è destinata all’uso esclusivo da parte di operatori adulti che abbiano letto il manuale d’istruzione e comprendano i rischi concreti e potenziali. La sega da banco radiale è progettata per essere ssata alla base di un piano di banco solido. Se la base non è ssata in modo sicuro, l’intera macchina può muoversi durante le operazioni di taglio, aumentando la possibilità di lesioni personali gravi. La sega da banco radiale è progettata per realizzare ugnature e tagli a quartabuono. Le capacità dei vari tagli sono fornite nelle speciche di prodotto nel presente manuale. La sega da banco radiale deve essere usata in condizioni asciutte, con illuminazione ambiente eccellente e ventilazione adeguata. La sega da banco radiale è destinata all’uso non professionale e deve essere usata solo come descritta sopra escludendo ogni altro scopo. RISCHI RESIDUI Anche quando la sega da banco radiale è usata come prescritto, è ancora impossibile eliminare completamente certi fattori di rischio residuo. Possono insorgere i seguenti rischi e l’operatore deve fare attenzione speciale a evitare quanto segue:

• rischio di contatto con parti non coperte della lama in rotazione della sega.

• Colpo indietro di pezzi in lavorazione o parti degli stessi a causa di regolazione o movimentazione improprie.

• Catapultamento di punte in carburo guaste dalla lama della sega.

• Danni all’apparato respiratorio. AVVISO: Indossare maschere di protezione respiratoria contenenti ltri adatti ai materiali in lavorazione. Assicurare una ventilazione adeguata del posto di lavoro. Non mangiare, bere o fumare nell’area di lavoro. Danneggiamento dell’udito se non s’indossano dispositivi di protezione acustica ecaci. AVVERTENZA La polvere prodotta da certe vernici, rivestimenti e materiali può causare irritazione o reazioni allergiche al sistema respiratorio. La polvere prodotta da legno come quercia, betulla, MDF e altri è cancerogena.I materiali contenenti amianto devono essere lavorati o trattati solo da operatori specializzati qualicati. AVVERTENZA L’uso prolungato di un utensile può provocare o aggravare lesioni. Quando si usa un utensile per periodi prolungati, si raccomanda di fare delle pause regolari.

1. Impugnatura, supercie di

3. Leva di blocco di sicurezza

6. Protezione inferiore

8. Placca di incisione

9. Impugnatura di blocco del

10. Impugnatura superiore

11. Protezione superiore

12. Canale di scolo della polvere

13. Pulsante di arresto della

15. Leva di blocco dell’angolo di

17. Supporto del pezzo da

18. Barra di prolunga

19. 4 fori di montaggio

21. Scala di giuntura

22. Vite di regolazione per

angolo di smussatura a 45°

23. Vite di regolazione per

angolo di smussatura a 90°

24. Interruttore LED

25. Interruttore laser

26. Pulsante di blocco

27. Placca di regolazione della

profondità di taglio

28. Pulsante di regolazione della

profondità di taglio

• KPlacca di incisione (Pagina A: No. 8)

COLLEGAMENTO ALLA RETE

Connettere solo corrente alternata mono fase e solo al sistema di voltaggio indicato sulla piastra. E' possibile anche connettere la presa senza un contatto di messa a terra così come prevede lo schema conforme alla norme di sicurezza di classe II. Gli apparecchi mobili usati all'aperto devono essere collegati interponendo un interruttore di sicurezza (FI, RCD, PRCD) per guasti di corrente. Inserire la spina solo con interruttore su posizione "OFF". Tenere sempre lontano il cavo di collegamento dall'area di lavoro dell'attrezzo. Prima di ogni utilizzo controllare che il cavo di alimentazione, eventuali prolunghe e la spina siano integre e senza danni. Even- tualmente parti danneggiate devono essere controllate e riparate da un tecnico.

Sovratensioni potrebbero inuenzare altri prodottielettrici collegati alla stessa presa. Collegare il prodottoa una presa dell’alimentazione con una impedenza paria 0,3Ωper minimizzare le uttuazioni di voltaggio. Contattare il proprio fornitore elettrico per averemaggiori chiaricazioni. MANUTENZIONE Non modicare questa sega in alcun modo né usare accessori non approvati dal fabbricante per non compromettere la vostra sicurezza e quella di altri. Non usare la sega se eventuali interruttori, protezioni o altra funzione della stessa non funzionano come previsto. Restituire l’utensile a un centro di assistenza autorizzato per riparazioni o regolazioni professionali. Non eettuare regolazioni mentre la lama della sega è in movimento. Assicurarsi sempre di aver staccato la spina di alimentazione dalla presa di corrente prima di eettuare regolazioni, lubricare o eseguire qualsiasi lavoro di manutenzione sul prodotto. Prima e dopo ogni uso, controllare la sega per vericare la presenza di danni o pezzi rotti e tenerla in stato di funzionamento perfetto sostituendo pezzi immediatamente con ricambi approvati dal fabbricante. La lama è molto calda dopo l’uso; indossare guanti o lasciarla rareddare prima di procedure manutentive o pulizia. Pulire la polvere accumulata con una spazzola o aspirapolvere. Non usare aria compressa. Per assicurare sicurezza e adabilità, tutte le riparazioni, incluso il cambio delle spazzole, devono essere eseguite da un centro di assistenza autorizzato. Pulire l'apparecchio ed il dispositivo di protezione con un panno asciutto. Tener sempre ben pulite le fessure di ventilazione dell'apparecchio. Se è necessario sostituire il cavo di alimentazione, rivolgersi al produttore o al Servizio di assistenza per evitare rischi per la salute. Utilizzare esclusivamente accessori e pezzi di ricambio AEG. L'installazione di pezzi di ricambio non specicamente prescritti dall'AEG va preferibilmente eettuata dal servizio di assistenza clienti AEG (ved. opuscolo Garanzia/Indirizzi Assistenza tecnica). In caso di mancanza del disegno esploso, può essere richiesto al seguente indirizzo: Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnenden, Germany.

DICHARAZIONE DI CONFORMITÀ CE

Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei “Dati tecnici” è conforme alle pertinenti disposizioni delle direttive 2011/65/UE (RoHS) 2006/42/CE 2014/30/UE e che sono state applicate le seguenti norme armonizzate EN 62841-1:2015 EN 62841-3-9:2015+A11:2017 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-11:2000 EN IEC 63000:2018 Winnenden, 2019-03-08 Alexander Krug / Managing Director Autorizzato alla preparazione della documentazione tecnica Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany Italiano52 SIMBOLI ATTENZIONE! AVVERTENZA! PERICOLO! Prima di eettuare qualsiasi lavoro sulla macchina togliere la spina dalla presa di corrente. AVVERTENZA-Per ridurre il rischio di lesioni, l’utente deve leggere il manuale di istruzioni! Durante l'uso dell'apparecchio utilizzare sempre gli occhiali di protezione. Utilizzare le protezioni per l'udito! Indossare guanti protettivi! Tenere le mani sempre lontane dalla zona di lavoro della lama. Apparecchio da utilizzare esclusivamente in luogo chiuso, e comunque non esposto a pioggia. ReplacethekertplateIcons Porta di connessione dello scivolo della polvere ReplacethekertplateIcons Tagliare esclusivamente legno. Non guardare nel raggio laser LASER

λ: 650nm; P≤1mW EN 60825-1:2014 Il prodotto corrisponde alla classe laser 2 ai sensi della EN 60825-1:2014. Diametro lama x foro lama Senso di rotazione Denti di lama 2,4 / 2,6 mm Ampiezza di taglio

Numero di giri a vuoto

Voltaggio Corrente alternata Utensile elettrico di classe di protezione II. Utensile elettrico sul quale la protezione contro la folgorazione elettrica non dipende soltanto dall'isolamento di base, ma anche dall'applicazione di ulteriori misure di protezione, come il doppio isolamento o l’isolamento maggiorato. Non è predisposto il collegamento di un conduttore di protezione. I dispositivi elettrici non devono essere smaltiti con i riuti domestici. I dispositivi elettrici ed elettronici devono essere raccolti separatamente e devono essere conferiti ad un centro di riciclaggio per lo smaltimento rispettoso dell'ambiente. Chiedere alle autorità locali o al rivenditore specializzato dove si trovano i centri di riciclaggio e i punti di raccolta. Marchio di conformità europeo Marchio di conformità ucraino Marchio di conformità euroasiatico Italiano I53

A se vedea la pagina A.
