| Mark | AEG |
| Mudel | PS 216 L |
| Toote tüüp | Radiaalsaag |
| Toide | 220-240 V ~ 50 Hz, 1400 W, 6,5 A |
| Tühikäigu kiirus | 5000 min⁻¹ |
| Lae läbimõõt | 216 mm, ava 30 mm |
| Lae korpuse max paksus | 1,6 mm |
| Lae hamba min paksus | 2,4 mm |
| Lõikevõime (0°/0°) | 65 x 305 mm |
| Lõikevõime (45°/0°) | 65 x 215 mm |
| Lõikevõime (0°/45°) | 36 x 305 mm |
| Kaal (vastavalt EPTA 01/2014) | 16,7 kg |
| Helirõhutase | 99,27 dB(A) (määramatus K=3 dB) |
| Heli intensiivsuse tase | 112,27 dB(A) (määramatus K=3 dB) |
| Kaitseklass | II (topeltisolatsioon) |
| Peamised funktsioonid | Onglilõige, kaldlõige, kombineeritud lõige; libisev juhtik; klass 2 laser; LED valgustus; reguleeritav sügavuspiirik |
| Ohutus | Alumine kaitse, pidur, sisse/välja lüliti, lineaarvarda peatamisnupp, kaldnurga lukustus |
| Hooldus ja puhastamine | Puhastada harja või tolmuimejaga; mitte kasutada suruõhku; vahetada kulunud laed; remont volitatud keskuses |
| Varuosad ja remonditavus | Saag EN 847-1/0216x030x2,4/48T; sälkplaat; varuosad saadaval AEG müügijärgse teeninduse kaudu |
| Üldteave | Sihtotstarve: puidu ja sarnaste materjalide saagimine; CE sertifikaat; sisaldab kasutusjuhendit |
Korduma kippuvad küsimused - PS 216 L AEG
Kasutajate küsimused teemal PS 216 L AEG
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Pöördsaag PDF-formaadis tasuta! Leidke oma juhend PS 216 L - AEG ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. PS 216 L kaubamärgi AEG.
KASUTUSJUHEND PS 216 L AEG
Algupärane kasutusjuhend
Algupärane kasutusjuhend
Algupärane kasutusjuhend
Isoleeritud pideme piirkond

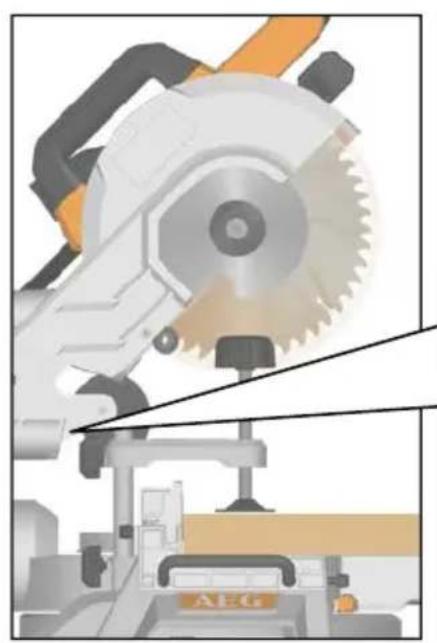

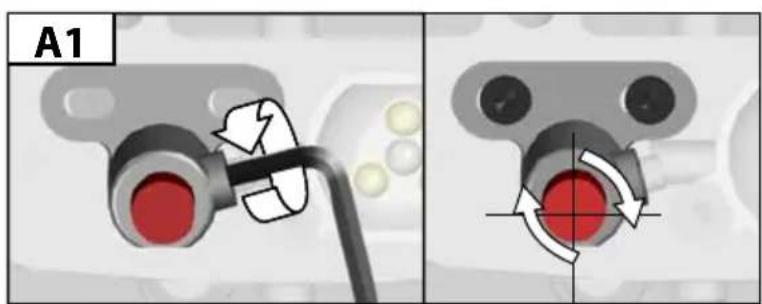

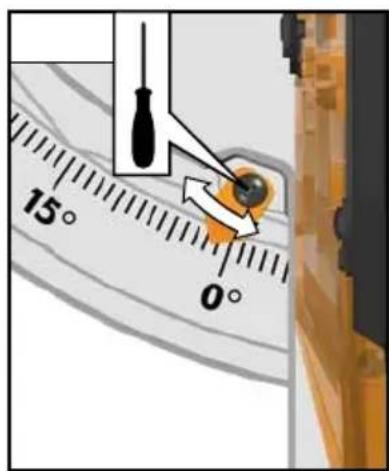

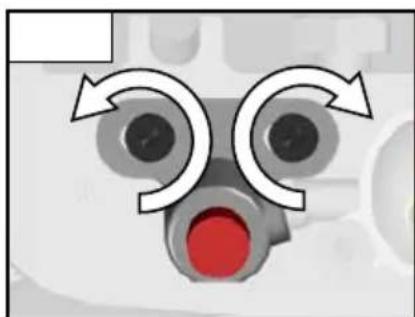

Juhul kui on vaja parandada juhtplaadi 90° nurka saelehe suhtes, siis tehke seda korrigeeriva kruviga.

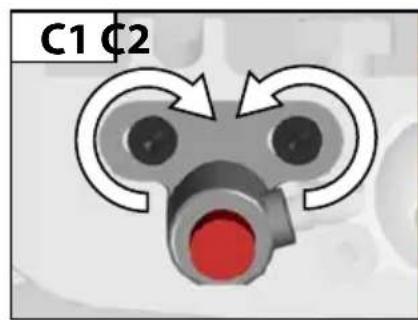

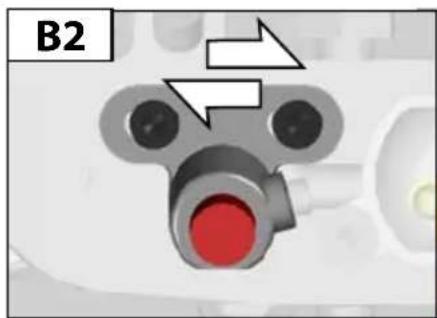

90° nurga reguleerimine juhtplaadi ja saelehe vahel
Kui on vaja korrigeerida juhtplaadi 90° nurka saelehe suhtes, kasutage korrigeerimiskruvi.
Kui on vaja korrigeerida juhtplaadi 90° nurka saelehe suhtes, kasutage korrigeerimiskruvi.
Kui on vaja korrigeerida juhtplaadi 90° nurka saelehe suhtes, kasutage korrigeerimiskruvi.
Kui on vaja korrigeerida juhtplaadi 90° nurka saelehe suhtes, kasutage korrigeerimiskruvi.

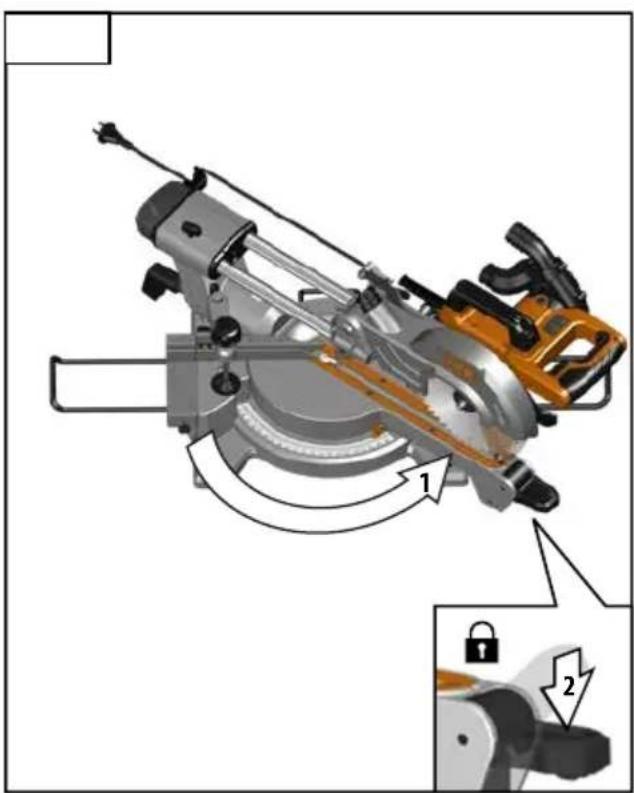

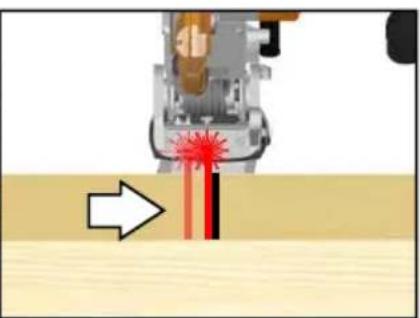

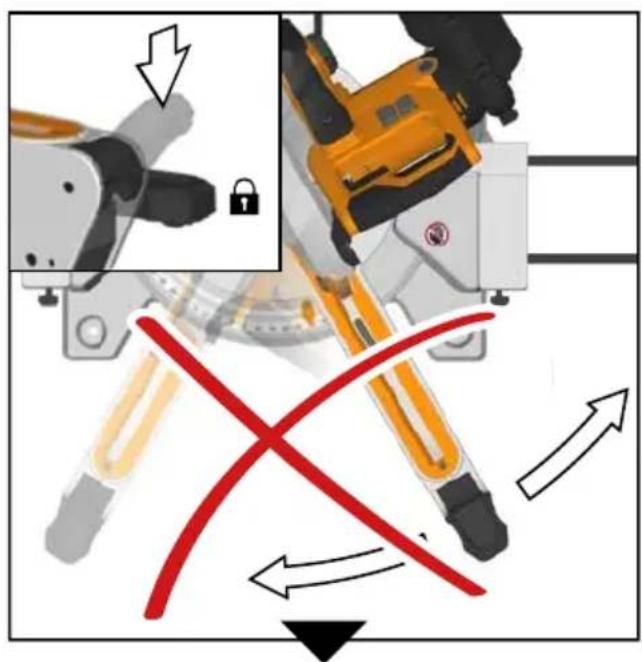

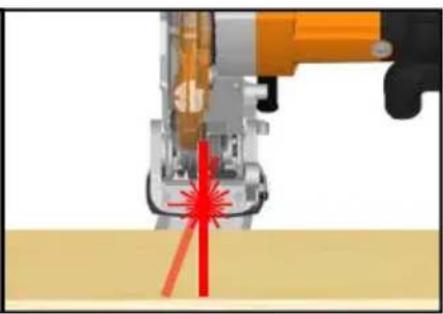

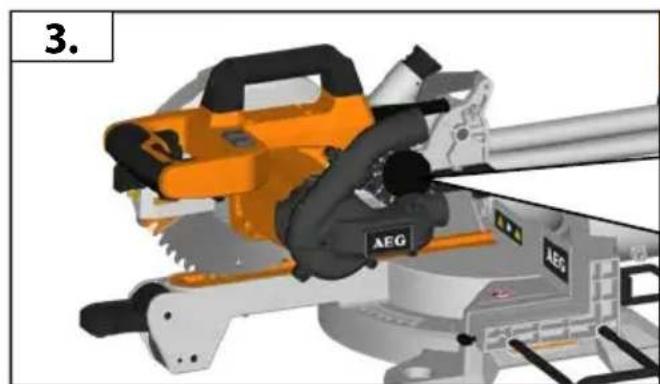

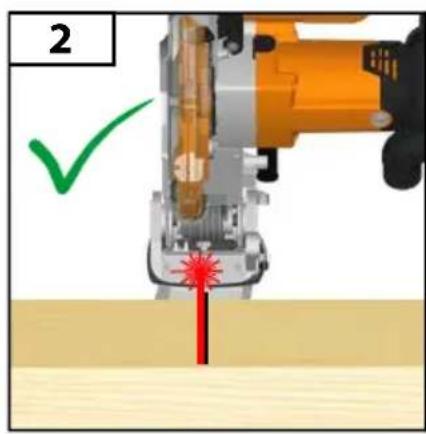

A:650nm; P≤1mW EN 60825-1:2014
LASER 2
A:650nm; P≤1mW EN 60825-1:2014
6

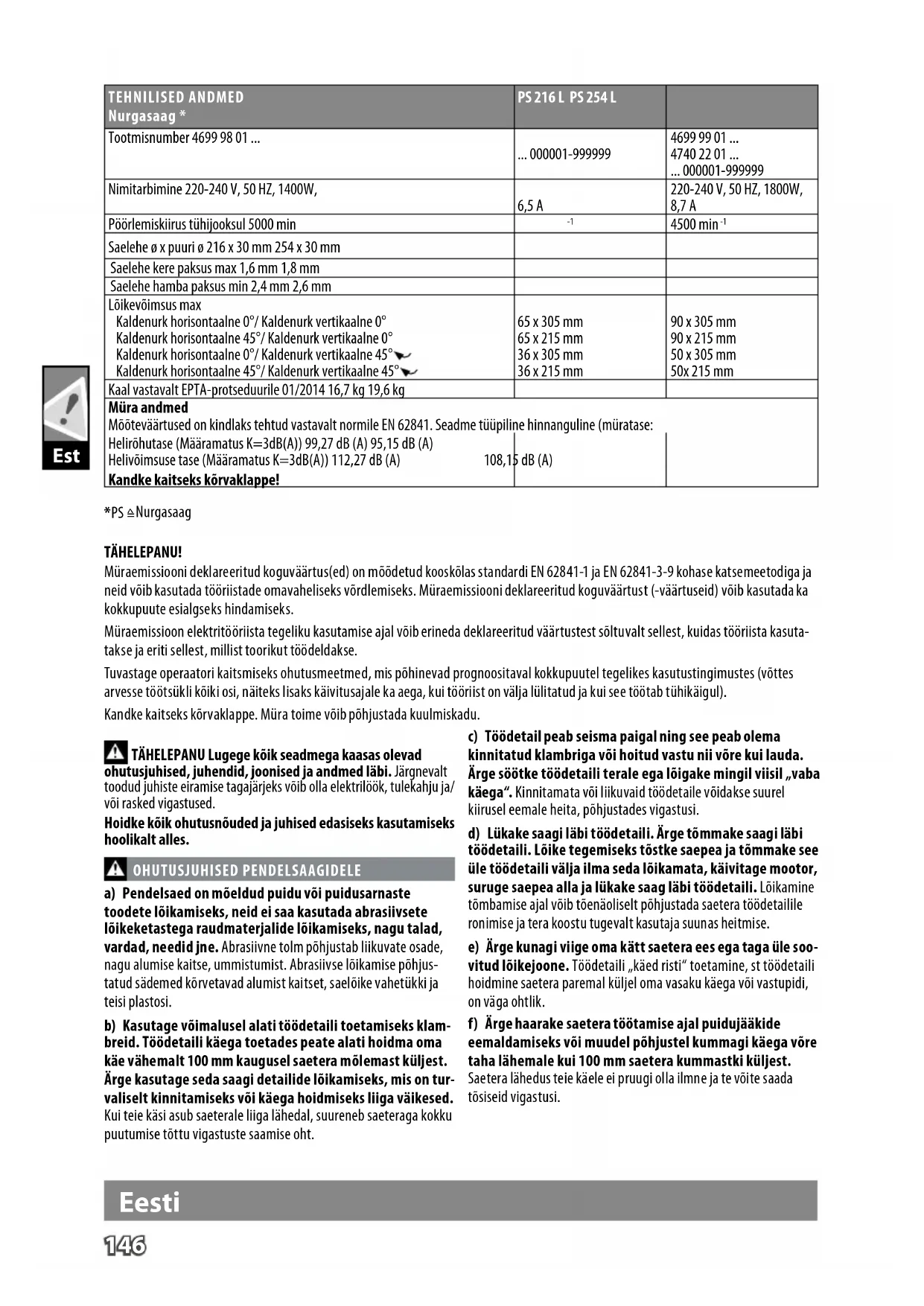

| TECHNICAL DATA Mitresaw* | PS 216 L PS 254 L | |
| Production code 4699 98 01 ... | ...000001-999999 | 4699 99 01 ... |
| 4740 22 01 ... | ||
| ...000001-999999 | ||
| Rated input 220-240 V, 50 HZ, 1400W, | 6,5 A | 220-240 V, 50 HZ, 1800W, 8,7 A |
| No-load speed 5000 min | -1 | 4500 min-1 |
| Saw blade dia. x hole dia 216 x 30 mm 254 x 30 mm | ||
| Saw blade body thickness max. 1,6 mm 1,8 mm | ||
| Saw blade tooth thickness min. 2,4 mm 2,6 mm | ||
| Max. cutting capacity Mitre 0°/ Bevel 0° | 65 x 305 mm | 90 x 305 mm |
| Mitre 45°/ Bevel 0° | 65 x 215 mm | 90 x 215 mm |
| Mitre 0°/ Bevel 45° | 36 x 305 mm | 50 x 305 mm |
| Mitre 45°/ Bevel 45° | 36 x 215 mm | 50x 215 mm |
| Weight according EPTA-Procedure 01/2014 16,7 kg 19,6 kg | ||
| Noise information Measured values determined according to EN 62841. Typically, the A-weighted noise levels of the tool are: Sound pressure level (Uncertainty K=3dB(A)) 99,27 dB (A) 95,15 dB (A) Sound power level (Uncertainty K=3dB(A)) 112,27 dB (A) 108,15 dB (A) | ||
| Wear ear protectors! | ||
*PS ≧ Mitresaw
HOIATUS!
Müraemissiooni deklareeritud koguväärtus(ed) on mõõdetud kooskõlas standardi EN 62841-1 ja EN 62841-3-9 kohase katsemeetodiga ja neid võib kasutada tööriistade omavaheliseks võrdlemiseks. Müraemissiooni deklareeritud koguväärtust (-väärtuseid) võib kasutada ka kokkupuute esialgseks hindamiseks.
Müraemissioon elektritööriista tegeliku kasutamise ajal võib erineda deklareeritud väärtustest sõltuvalt sellest, kuidas tööriista kasutatakse ja eriti sellest, millist tööd tehakse.
Tuvastage operaatori kaitsmiseks ohutusmeetmed, mis põhinevad prognoositaval kokkupuutel tegelikes kasutustingimustes (võttes arvesse töötsükli kõiki osi, näiteks lisaks käivitusajale ka aega, kui tööriist on välja lülitatud ja kui see töötab tühikäigul).
Kandke kaitseks kõrvaklappe. Müra toime võib põhjustada kuulmiskadu.
TÄHELEPANU: Lugege kõik seadmega kaasas olevad kasutusjuhised, juhendid, joonised ja andmed läbi. Järgnevalt toodud juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja rasked vigastused.
Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles.
OHUTUSJUHISED PENDELSAAGIDELE
a) Pendelsaed on mõeldud puidu või puidusarnaste toodete lõikamiseks, neid ei saa kasutada abrasiivsete lõikeketastega raudmaterjalide lõikamiseks, nagu talad, vardad, needid jne. Abrasiivne tolm põhjustab liikuvate osade, nagu alumise kaitse, ummistumist. Abrasiivse lõikamise põhjustatud sädemed kõrvetavad alumist kaitset, sae lõikeketast ja teisi plastosi. b) Kasutage võimalusel alati töödeldava detaili toetamiseks klambreid. Töödeldavat detaili käega toetades peate alati hoidma oma kätt vähemalt 100 mm kaugusel saetera mõlemast küljest. Ärge kasutage seda saagi detailide lõikamiseks, mis on turvaliselt kinnitamiseks või käega hoidmiseks liiga väikesed. Kui teie käsi asub saeterale liiga lähedal, suureneb saeteraga kokku puutumise tõttu vigastuste saamise oht.
c) Töödeldav detail peab seisma paigal ning see peab olema kinnitatud klambriga või hoitud vastu nii võret kui lauda. Ärge söötke töödeldavat detaili terale ega lõigake mingil viisil „vaba käega". Kinnitamata või liikuvaid töödeldavaid detaile võidakse suurel kiirusel eemale heita, põhjustades vigastusi. d) Lükake saag läbi töödeldava detaili. Ärge tõmmake saag läbi töödeldava detaili. Lõike tegemiseks tõstke saepea ja tõmmake see üle töödeldava detaili välja ilma seda lõikamata, käivitage mootor, suruge saepea alla ja lükake saag läbi töödeldava detaili. Lõikamine tõmbamise ajal võib tõenäoliselt põhjustada saetera töödeldavale detailile ronimise ja tera koostu tugevalt kasutaja suunas heitmise. e) Ärge kunagi viige oma kätt saetera ette tagumise lõikejoone suunas. Töödeldava detaili, käed risti toetamine, st töödeldava detaili hoidmine saetera paremal küljel oma vasaku käega või vastupidi, on väga ohtlik. f) Ärge haarake saetera töötamise ajal puidujäätmete eemaldamiseks või muudel põhjustel kummagi käega võre taha lähemale kui 100 mm saetera kummastki küljest. Saetera lähedus teie käele ei pruugi olla ilmne ja te võite saada tõsiseid vigastusi.
Eesti
g) Vaadake oma töödeldavat detaili enne lõikamist üle. Kui töödeldav detail on paindunud või kõverdunud, kinnitage see väljapoole kaardus küljega võre poole. Veenduge alati, et töödeldava detaili, võre ja laua vahel ei oleks lõikejoonel vahesid. Painutatud või kõverdunud töödeldavad detailid võivad pöörduda või liikuda ning põhjustada lõikamise ajal pöörleva saetera takerdumist. Töödeldavas detailis ei tohi olla naelu ega võõrkehi. h) Ärge kasutage saagi enne seda, kui laud on puhas kõigist tööriistadest, puidujääkidest jne peale töödeldava detaili. Pöörleva teraga kokku puutuvad väikesed jäätmed või lahtised puutükid või muud esemed võidakse suure kiirusega eemale heita. i) Lõigake korraga ainult ühte töödeldavat detaili. Üksteise peale asetatud mitut töödeldavat detaili ei saa piisavalt kindlalt kinnitada või toetada ning need võivad põhjustada tera kinni kiilumist või lõikamise ajal liikuda. j) Enne kasutamist veenduge, et pendelsaag oleks paigaldatud või asetatud tasasele ja kindlale tööpinnale. Tasane ja kindel tööpind vähendab pendelsae ebastabiilseks muutumise ohtu. k) Plaanige oma töö ette. Kaldpinna või lõikenurga seadistuse muutmisel veenduge alati, et reguleeritav võre on seatud korralikult töödeldavat detaili toetama ega häiri tera ega kaitsesüsteemi. Liigutage saetera ilma tööriista "SISSE" lülitamata ja ilma laual oleva töödeldava detailita läbi täieliku simuleeritud lõike, et veenduda takistuste või võre lõikamise ohu puudumises. l) Pakkuge lauapinnast laiemale või pikemale töödeldavale detailile piisavat tuge, nagu lauapikendused, saepukid jne. Pendelsae lauast pikemad või laiemad töödeldavad detailid võivad kindla toe puudumisel kalduda. Lõigatud tüki või töödeldava detaili kaldumisel võib see tõsta alumist kaitset või võidakse see pöörleva tera poolt eemale heita. m) Ärge kasutage teist isikut lauapikenduse asendaja või täiendava toena. Töödeldava detaili ebastabiilne tugi võib põhjustada saetera kinni kiilumise või töödeldava detaili lõikamise käigus liikumise, tõmmates teid ja abistajat pöörlevasse terasse. n) Lõigatud tükki ei tohi mingil viisil vastu pöörlevat saetera suruda või vajutada. Kui see on piiratud, nt pikisuunaliste tugede abil, võib lõigatud tükk kiiluda vastu tera ja see võidakse jõuliselt minema heita. o) Kasutage ümarmaterjali nagu varraste või torude puhul alati nende korralikuks toetamiseks mõeldud klambrit või kinnitust. Varrastel on kalduvus lõikamise ajal pöörduda, põhjustades tera "hammustamist" ning töö koos teie käega terasse tõmbamist. p) Laske teral enne töödeldava detaili puudutamist saavutada täiskiirus. See vähendab töödeldava detaili heitmise ohtu. q) Kui töödeldav detail või tera takerdub, lülitage pendelsaag välja. Oodake kõigi liikuvate osade peatumiseni ning eemaldage pistik vooluvõrgust ja/või eemaldage akupakk. Seejärel teostage takerdunud materjali vabastustöö. Takerdunud töödeldava detaili saagimise jätkamine võib põhjustada kontrolli kaotamise või kahjustada pendelsaagi. r) Pärast lõike lõpetamist vabastage lüliti, hoidke saepea all ja oodake enne lõigatud tüki eemaldamist tera peatumiseni. Käega vabalt pöörleva tera poole haaramine on ohtlik.
Saepea ettevaatlikul langetamisel või lüliti vabastamisel enne saepea täielikku alumisse asendisse jõudmist hoidke kindlalt käepidemest. Sae pidurdamine võib põhjustada saepea äkilist allapoole tõmbamist, põhjustades vigastusohtu.
PUIDULÕIKETERA SPETSIAALSED TURVAJUHISED
Lugege hoolikalt käesolevat kasutusjuhendit ja ohutusjuhiseid enne saeketaste, -terade, -lehtede ning masina kasutamist.
Seade peab olema heas korras, spindel ei tohi võbeleda ega olla deformeerunud.
Ärge kasutage saagi, kui kaitsepole õiges asendis, hoidke kaitseid heas töökorras ja hoolikalt hooldatud.
Tagage seadme kasutaja asjakohased ja piisavad teadmised ja oskused masina seadistuste, kohandamise, käsitsemise ja ohutusabinõude suhtes.
Kasutage alati kaitseprille ja kuulmiskaitset seadmega töötamisel. On soovitatav kanda kindaid, vastupidavaid mittelibisevaid jalatseid ja põlle.
Enne mis tahes lisatarvikute kasutamist tutvuge kasutusjuhendiga. Tarviku ebaõige kasutamine võib tekitada kahju ning suurendada võimalike kehavigastuste riski.
Kasutage ainult selles kasutusjuhendis eritletud saeteri, mis vastavad EN 847-1 standardile.
Uurige saeketta andmesildile märgitud maksimaalset kiirust. Veenduge, et saeketta andmesildile märgitud maksimaalne kiirus oleks vähemalt samaväärne saele märgitud kiirusega.
Kasutage alati saekettaid, mille siseava suurus ja kuju on õiged. Saekettad, mis ei sobi sae võlliga, pöörlevad ekstsentriliselt ja põhjustavad tööriista väljumise kasutaja kontrolli alt.
Ärge kasutage soovitusest suurema või väiksema diameetriga kettaid. Ärge kasutage ühtegi vahedetaili, et sobitada saelehte või -ketast spindli telgede vahele.
Kontrollige enne kasutamist saeketta ja -lehe otsi, et tuvastada nende võimalikke kahjustusi või välismõõtmete kõrvalekaldeid. Kahjustunud või lõdvad otsad võivad kasutamisel lenduda ning suurendada kehavigastuse riski.
Mõranenud ning deformeerunud saelehti ei tohi kasutada! Kahjustatud või deformeerunud saekettaid ei tohi kasutada.
Kahjustunud, deformeerunud, moondunud, purunenud saeleht tuleb ära visata, parandamine ei ole lubatud.
Mitte kasutada kiirloiketerasest valmistatud saelehti.
Veenduge, et saeleht on korralikult kinnitatud, turvalisuse tagamiseks pinguldage kontramutrit enne seadme kasutamist (kinnituse pingutusmoment umbes 12 Nm).
Kruvide ja mutrite kinnitamiseks ja pinguldamiseks tuleb kasutada sobivaid mutrivõtmeid jne.
Mutrivõtme pikendusi või haamrit ei tohi kinnitite tihendamiseks kasutada.
Veenduge, et saelehed ja äärikud oleksid puhtad ning suvistatud osade kaelused oleksid saketta vastas.
Veenduge, et saeketas pöörleks õiges suunas.

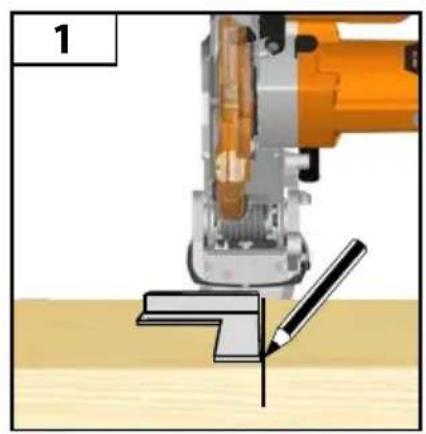

Enne tööle asumist ja seadme käivitamist tehke näiline lõige, mis aitaks saelehe asendit ning kaitsmete toimimist seadme teiste osade ja töödetalide suhtes kontrollida.
Ärge kunagi jätke seadet järelevalveta.
Ärge lisage märdeaineid kettale, kui see töötab.
Ärge kunagi puhastage või hooldage masinat, kui masin veel töötab ja töötlemispea pole seisuasendis.
Ärge kunagi püüdke liikuvat mootorit järsult seisatada kiiludes tööriista või muud vahendit vastu saeketast, mis võib sel viisil tahtmatult põhjustada raskeid õnnetusi.
Ühendage saag vooluvõrgust lahti või eemaldage akukomplekt enne saeketta vahetamist või masina hooldamist.
Olge tähelepanelik ketaste pakkimisel ja lahti pakkimisel, teravad saekettahambad võivad kergesti tekitada vigastusi.
Kasutage terahoidikut või kandke saetera käsitsemisel kaitsekindaid.
Hoidke saekettaid, -lehti ja teri originaal- või muus sobivas pakendis kuivas kohas, eemal kemikaalidest, mis võivad kahjustada ketast.
Kontrollida tuleb, et seade oleks alati stabiilses asendis (nt tööpingile kinnitatud).
Kandke kaitseks kõrvaklappe. Müra toime võib põhjustada kuulmiskadu.
Masinaga töötamisel kanda alati kaitseprille. On soovitatav kasutada lõiketerade ja karedate materjalide käsitsemisel kaitsekindaid ja tugevaid mittelibisevaid jalanõusid, mis kaitseksid jalgu juhul, kui seadmelt kukuks lõikamise käigus töödetaile.
Toitepistik tuleb enne toote reguleerimist, määrimist ja hooldamist toitevõrgust lahutada.
Masin peab pistikupessa ühendamisel olema alati väljalülitatud seisundis.
Ärge kunagi puudutage saelehe lähedal olevat pinda, välja arvatud juhul, kui leht on täiesti seisma jäänud.
Enne kasutamist kontrollige tööriista põhjalikult üle igasuguste võimalike vigastuste või seadme kulumise tuvastamiseks. Kahjustatud detaile tohib remontida ainult selle ala professionaal.
Kasutage tingimata masina kaitseseadist. Ärge kasutage seadet, kui kaitsmed ei ole korralikult kinnitatud ega tööta õigesti.
Alumise terakaitsme tohib avada ainult siis, kui tera langetatakse detailile, ning peab saama alati vabalt liikuda ja automaatselt sulguda.
Kasutage töö ajal detaili toetamiseks alati pikenduslati hoidikuid ja kinnitage need.
Ärge kunagi muutke või muundage saagi ennast või selle funktsioone. Nii võite vähendada oma turvalisust.
Ärge kasutage mõranud, kahjustunud või deformeerunud saeteri.
Mitte kasutada kiirlõiketerasest valmistatud saelehti.
Kasutage ainult teravaid saekettaid ja -lehti. Vahetage nürid kettad uute vastu välja.
Kasutage alati saekettaid, mille siseava suurus ja kuju on õiged.
Saekettad, mis ei sobi sae võlliga, pöörlevad ekstsentriliselt ja põhjustavad tööriista väljumise kasutaja kontrolli alt.
Kasutage ainult selles kasutusjuhendis esitatud tootja poolt soovitatud saekettaid, mis vastavad EN 847-1 standardile.
Kasutage saeketta kinnitamiseks ainult neid äärikuid, alusseibe ja mutreid, mis kuuluvad toote varustusse või on esitatud kasutusjuhendis.
Lõigatava materjali jaoks valige välja sobiv saeleht. Ärge kunagi kasutage toodet muude kui siin kasutusjuhendis kirjeldatud materjalide lõikamiseks.
Vältige lõiketera ülekuumenemist ning plastist detaili sulamist lõikamise ajal.
Pidage kinni saelehele märgitud maksimaalsest pöörete arvust. Kasutage üksnes saelehte, millele märgitud kiirus on vähemalt sama suur kui tööriistale märgitud kiirus.

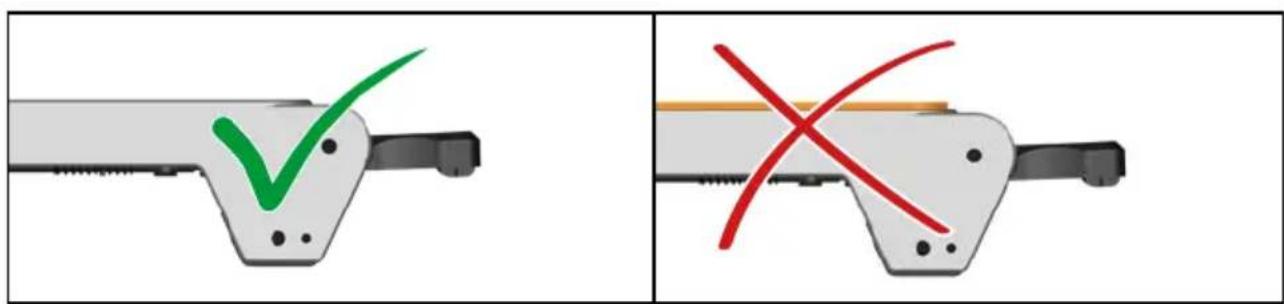

Vahetage välja tööpinki laud, kui see on kulunud või kahjustunud. Enne tööle asumist ja seadme käivitamist tehke näiline lõige, mis aitaks saelehe asendit ning kaitsmete toimimist seadme teiste osade ja töödetalide suhtes kontrollida.
Kald- või liitkaldlõigete teostamisel reguleerige liugtõket, et tagada õige vahemaa teraga.

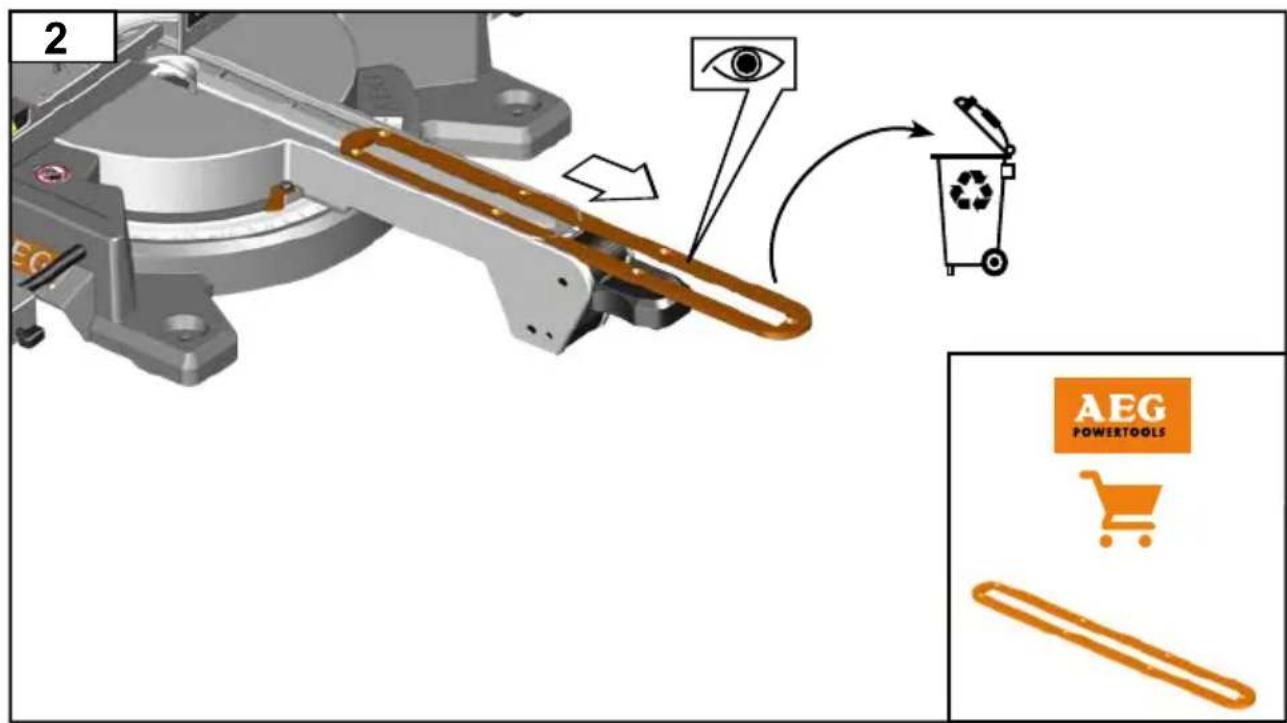

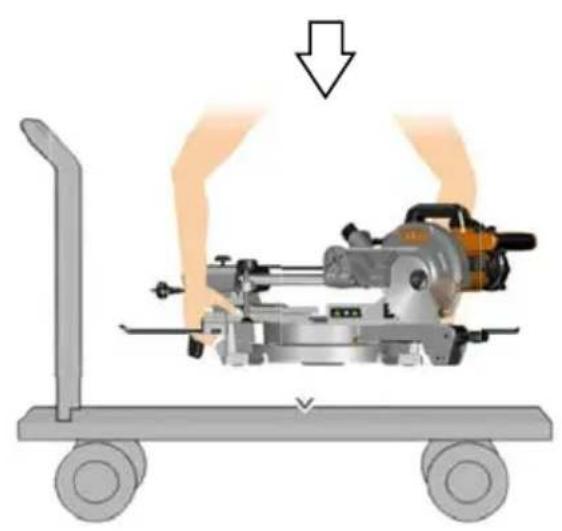

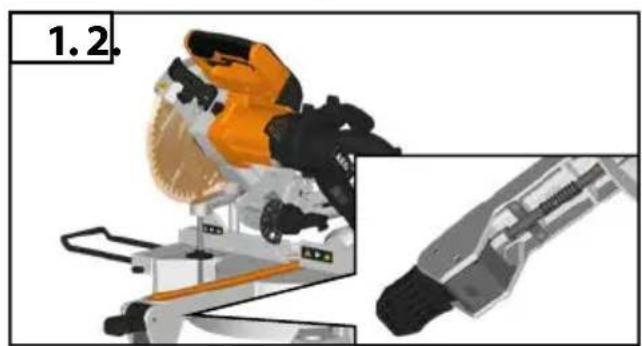

Klamberpiiraja tuleb toote transportimise ajaks alati rakendada.
Sel ajal, kui seade töötab ja saepea ei ole puhkeasendis, ei tohi saagimisjääke ega materjalitükke saagimispirkonnast eemaldada!
Pikad materjalid tuleb sobival viisil toestada. Sae tööpiirkond hõlmab kogu detaili ulatust. Operaator peab kindlustama selle ala juhusliku kokkupuute eest teiste inimeste ja esemetega, mis võivad detaili töö ajal liigutada.
Töötamisel tekkiv tolm on sageli tervistkahjustav ning ei tohiks organismi sattuda. Kasutage tolmu äratõmmet ning kandke täiendavalt sobivat tolmukaitsemaski. Kogunenud tolm eemaldage põhjalikult, nt imemisega.
Ärge vahetage LED- või laservalguse seadeldist teise tüübi vastu. Parandustöid tohivad teostada ainult tootja või selleks volitatud teenusepakkuja.
Voolutõuked põhjustavad pingekõikumisi ja võivad mõjutada samasse toiteahelasse ühendatud elektriseadmete tööd. Ühendage seade toitevõrku, mille näivtakistus on 0,3 Ω, et pingekõikumisi minimeerida. Lisateabe saamiseks võtke ühendust oma elektritarnijaga.

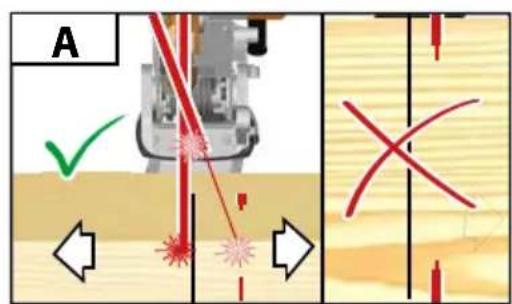

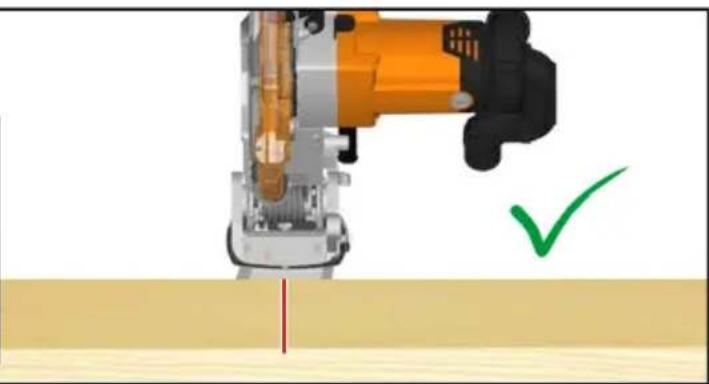

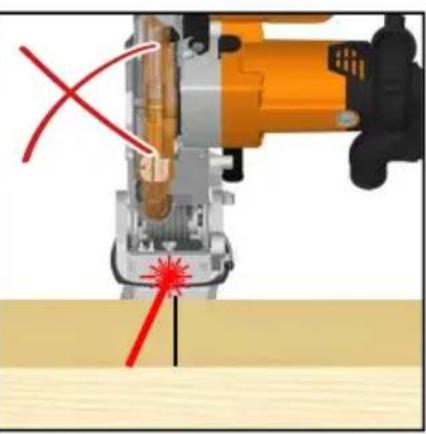

Käesolevas süsteemis kasutatav laservalgus ja laserkiirgus vastavad klassile II, selle maksimaalne võimsus on P ≤ 1 mW ja see on lainepikkusega λ = 650 nm. Ärge vaadake optiliste vahenditega otse laserkiiresse. Reeglite eiramine võib põhjustada raskeid kehavigastusi.
Ärge jõllitage kiirt, kui töötate masinaga.
Ärge suunake laserkiirt kunagi otse teiste inimeste silmade peale. Laserkiir võib põhjustada raskeid silmakahjustusi.
Ärge seadke laserit asendisse, mis võiks viia selleni, et inimesed kas kogemata või tahtlikult vaatavad laserkiiresse.
Ärge kasutage laserkiire vaatamiseks optilisi vahendeid.
Ärge käsitsege laserit laste läheduses, ärge laske lastel laseriga mängida.
Ärge üritage laserseadet ise parandada.
Ärge üritage laserseadme ühtegi osa ise vahetada.
Parandustöid tohivad teostada ainult tootja või selleks volitatud teenuse pakkuja.
Ärge vahetage seadmesse integreeritud laserit välja mõnda teist tüüpi laseri vastu.
KASUTAMINE VASTAVALT OTSTARBELE
Lükandliit- ja pöördsaag on mõeldud täispuit- ja liimpuitplaatide, sh koos või ilma liimitud vineeri, plast- ja puidutaoliste materjalide saagimiseks.
Lükandliit- ja pöördsaagi tohivad käsitseda ainult täiskasvanud, kes on lugenud kasutusjuhendit ning on riskidest ja ohtudest teadlikud.
Lükandliit- ja pöördsaag on projekteeritud kinnitatavaks tugeva ja tasase tööpingi alusraamistiku otsa. Kui alusraam ei ole kinnitatud tugevalt ja kindlalt, võib kogu masin lõiketoimingute ajal liikuda paigast, mistõttu võib omakorda tõusta raskete kehavigastuste risk.
Lükandliit- ja pöördsaag on mõeldud eeskätt kaldserv- ja nurklõigete tegemiseks. Täpsem info, milliseid eri lõiketüüpe masina abil võib teha, leiate käesoleva kasutusjuhendi toote spetsifikatsioonidest.
Lükandliit- ja pöördsaag on mõeldud kasutamiseks kuivas, suurepärase ümbritseva valgustuse ja piisava ohutusega kohas.
Lükandliit- ja pöördsaag on mõeldud tavakasutuseks ning seda tohib käsitseda sihtotstarbeliselt ülal toodud reeglite järgi; kõik muud kasutusviisid ei ole ette nähtud ja seega mitte lubatud.
JÄÄKOHUD
Isegi lükandliit- ja pöördsaagi nõuetekohasel kasutamisel ei ole võimalik täielikult välistada teatud jääkriske. Töötamisel võivad esile kerkida järgmised ohud, mille vältimiseks tuleb masina käsitsejal erilist tähelepanu pöörata:
- Kokkupuuteoht katmata pöörlevate saeketta osade suhtes.
- Toorikud, töödeldavad detailid või nende osad võivad ebaõige seadistuse või käsitsemise tagajärjel vastu põrkuda.
- Saeketta vigased karbiidhambad võivad välja paiskuda.
- Hingamisteede kahjustusi.
MÄRKUS: Kandke alati hingamisteede kaitseks mõeldud filtriga maske, mis sobivad töödeldavate materjalide puhul kasutamiseks. Tagage töökohas hea õhuvahetus. Ärge sööge, jooge ega suitsetage tööruumis.
Efektiivse kuulmiskaitse puudumine võib põhjustada kuulmiskahjustusi.
TÄHELEPANU
Teatud värvkatetest ja materjalidest tekkiv tolm võib põhjustada hingamisteede ärritust ja allergilist reaktsiooni. Puidutolm, näiteks tamme, pöögi, MDF-plaadi ning muude materjalide tolm on kantserogeenne. Asbesti sisaldavaid materjale tohivad käidelda või töödelda ainult selleks volitatud ja kvalifitseeritud spetsialistid.
TÄHELEPANU
Tööriista pikaajaline kasutamine võib põhjustada või süvendada tervisekahjustusi. Ükskõik millise tööriista pikaajalisel järjestikusel kasutamisel tuleb teha regulaarseid pause.
TUNDKE OMA TOODET
Vt lk A.
- Käepide, haardepind

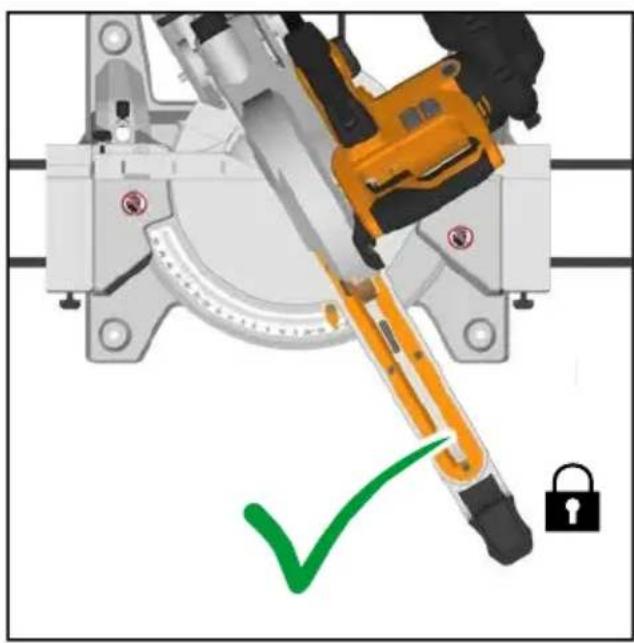

- Põrdlaua lukustuspide
- Käivituslüliti
- Ülemine käepide
- Kaitselukustuse hoob
- Ülemine kaitse
- Väline äärik
- Tolmurenn
- Saetera

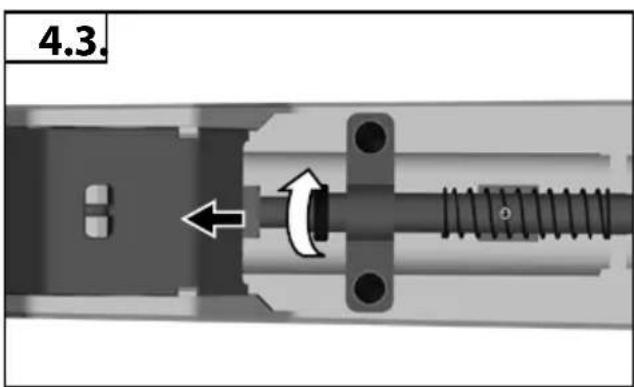

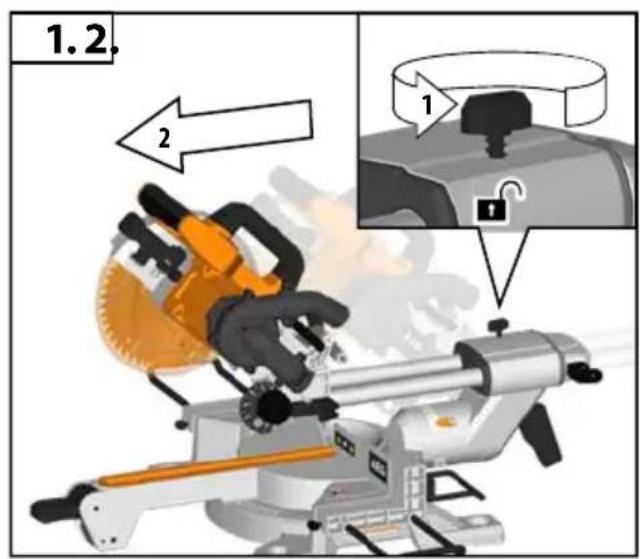

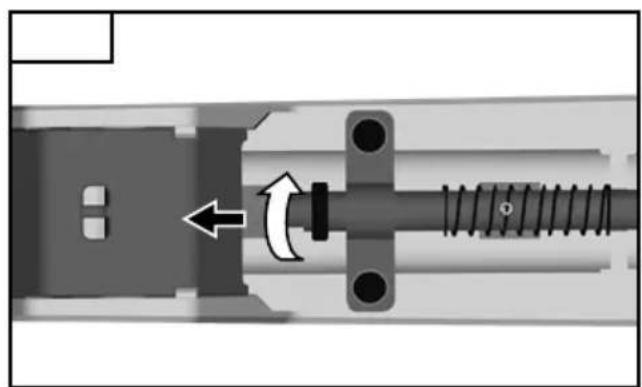

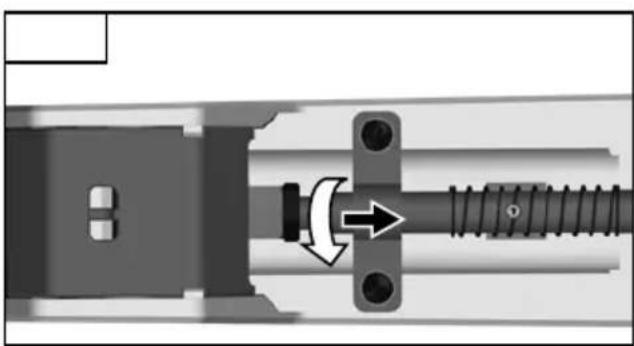

- Lineaarvarda lukustusnupp
- Alumine kaitse
- Klamber
- Fikseeritud juhik
- Kaldnurga lukustushoob
- Salguplaat
- Liugjuhik
- Detailihoidik
- Pikenduslatt
- Paigaldusavad 4 x
- Pöörldaud
- Faasiskaala

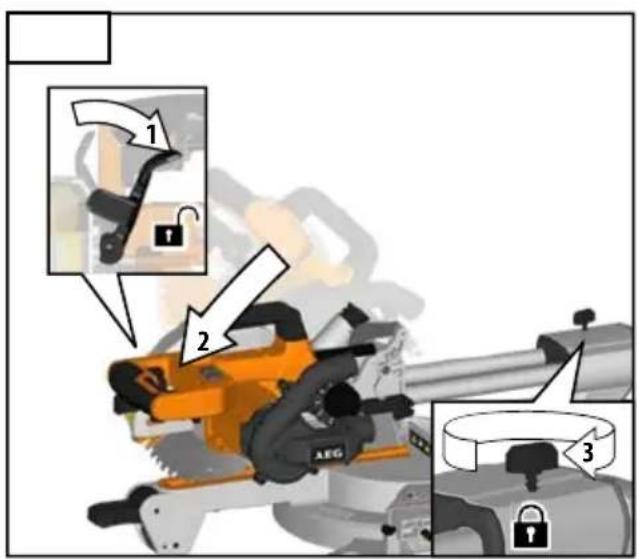

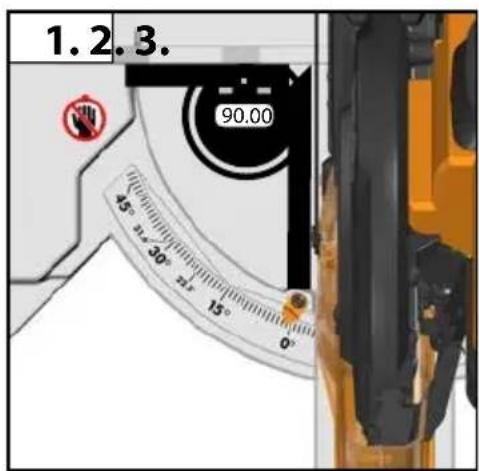

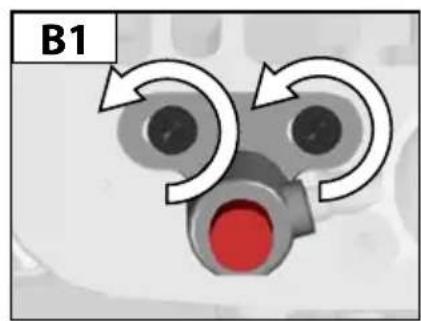

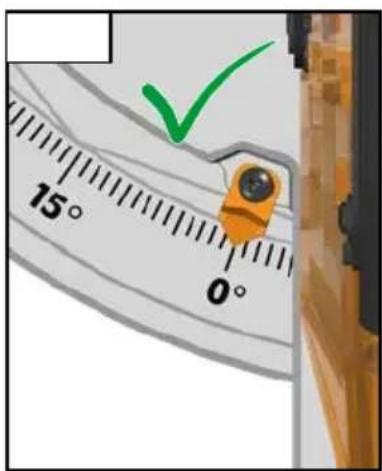

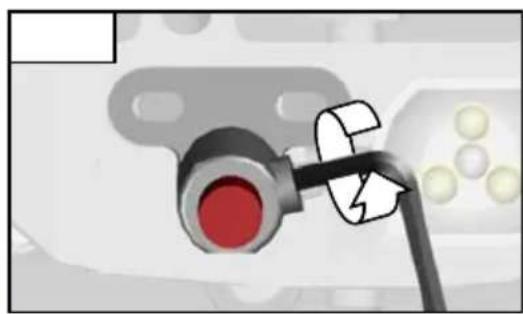

22.45 ° kaldnurga reguleerimiskruvi
- 90° kaldnurga
reguleerimiskruvi
- LED-lüliti
- Laserlüliti
- Spindlilukustusnupp

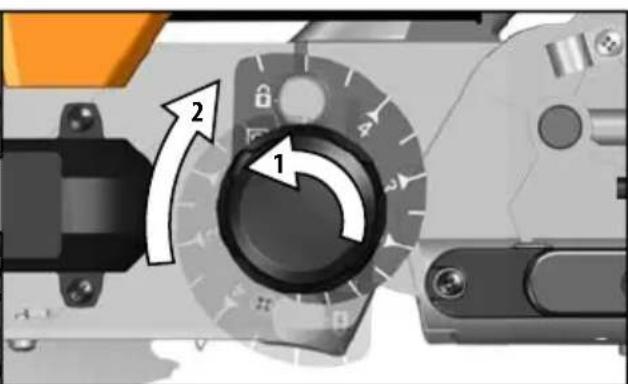

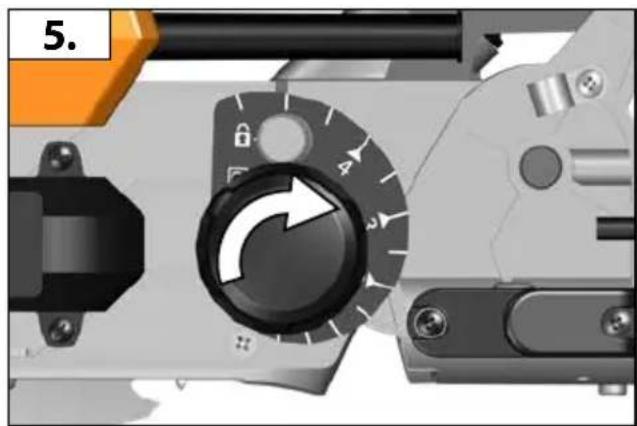

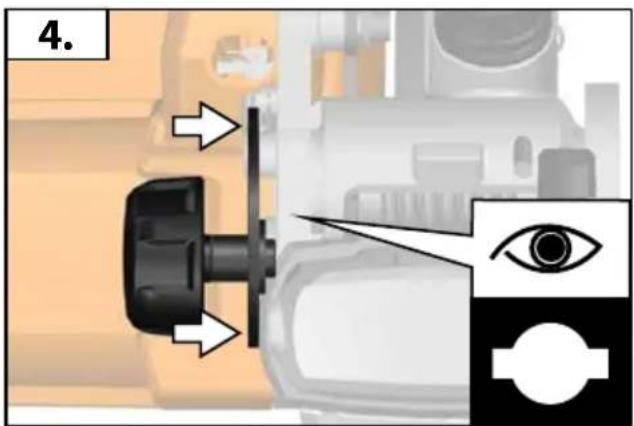

27. Lõikesügavuse
reguleerimisplaat
- Lõikesügavuse
reguleerimisnupp
ASENDUSLOEND
- PS 216 L: Nurgasaag EN 847-1/ø216 x ø30 x 2,4 / 48T / HW / n max 7000 min-1 (Ik A: No.5)
- PS 254 L: Nurgasaag EN 847-1/ø254 x ø30 x 2,6 / 48T / HW / n max 7400 min-1 (Ik A: No. 5)

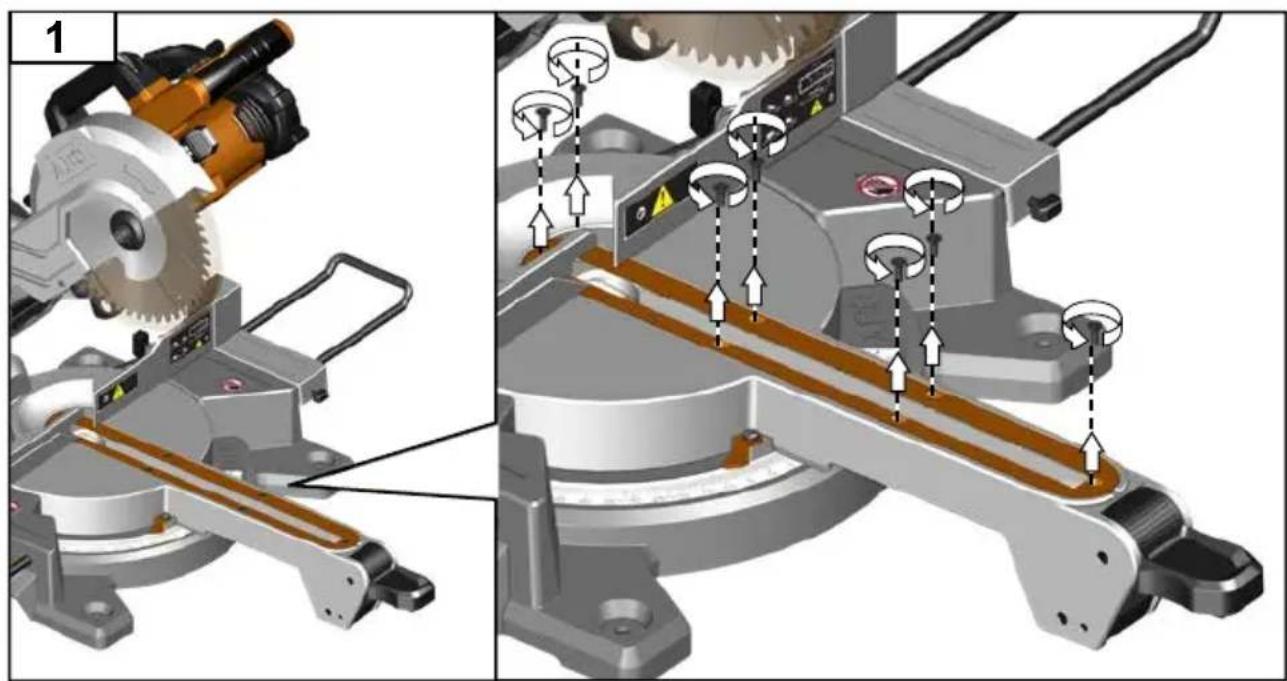

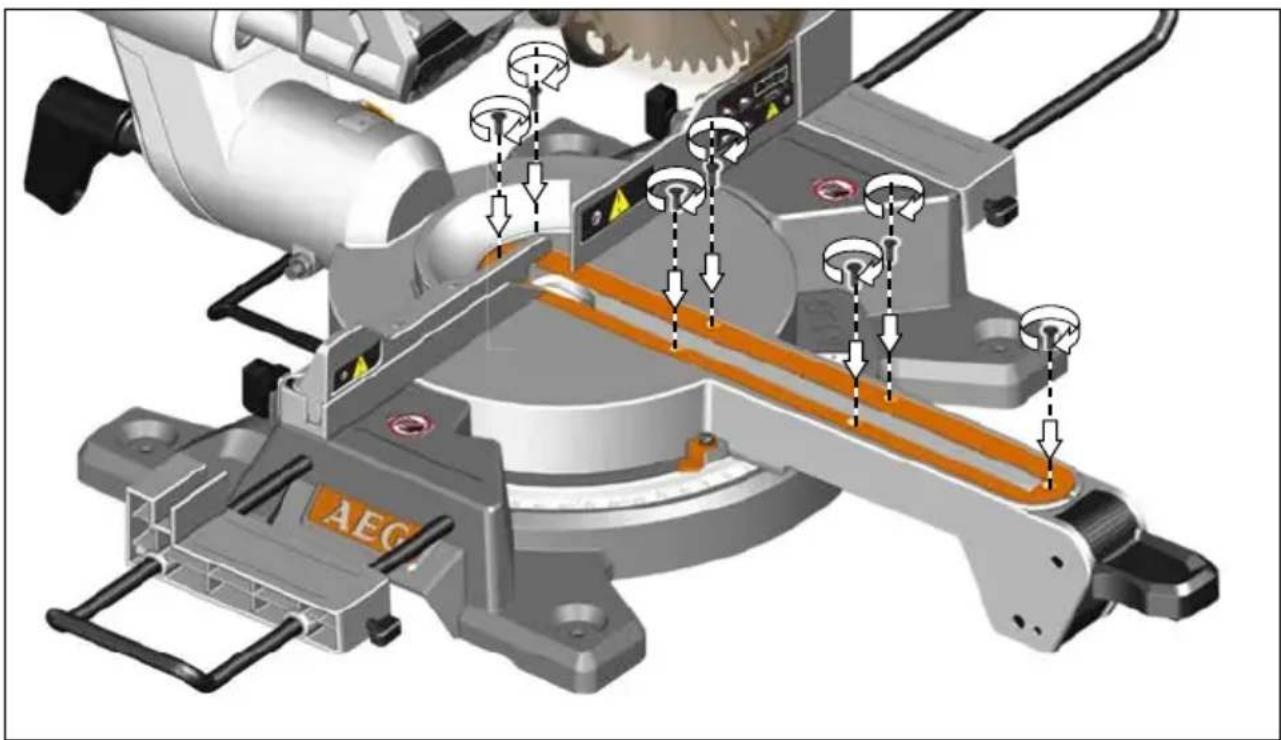

- Ksalguplaat (Ik A: No. 8)
VÕRKU ÜHENDAMINE
Ühendage ainult ühefaasilise vahelduvvooluga ning ainult andmesildil toodud võrgupingega. Ühendada on võimalik ka kaitsekontaktita pistikupesadesse, kuna nende konstruktsioon vastab kaitseklassile II.
Välitingimustes asuvad pistikupesad peavad olema varustatud rikkevoolukaitselülititega (FI, RCD, PRCD). Seda nõutakse Teie elektriseadme installeerimiseeskirjas. Palun pidage sellest meie seadme kasutamisel kinni.
Masin peab pistikupessa ühendamisel olema alati väljalülitatud seisundis.
Hoidke ühendusjuhe alati masina tööpiirkonnast eemal. Vedage juhe alati masinast tahapoole.
Enne iga kasutamist kontrollige seadet, ühendusjuhtmeid, akupaketi pikendusjuhtmeid ja pistikuid, et poleks kahjustusi ega materjali väsimist. Kahjustatud osi laske parandada ainult spetsialistil.
Voolutõuked põhjustavad pingekõikumisi ja võivad mõjutada samasse toiteahelasse ühendatud elektriseadmete tööd. Ühendage seade toitevõrku, mille näivtakistus on 0,3 Ω, et pingekõikumisi minimeerida.
Lisateabe saamiseks võtke ühendust oma elektritarnijaga.
HOOLDUS
Ärge modifitseerige saagi mitte ühelgi viisil ega kasutage tarvikuid, mis ei ole tootja poolt heakskiidetud. Nii võite vähendada nii enda kui ka teiste turvalisust.
Ärge kasutage saagi, kui sae mis tahes lülitid, kaitsmed või funktsioonid ei tööta nii nagu ette nähtud. Pöörduge volitatud teeninduskeskuse poole professionaalse paranduse ja seadistuse tagamiseks.
Ärge kohandage ega muutke masina seadistust, kui saeketas töötab või veel pöörleb.
Toitepistik tuleb enne toote reguleerimist, määrimist ja hooldamist toitevõrgust lahutada.
Kontrollige saagi enne ja pärast iga käsitsemist, et tuvastada masina osade võimalikke kahjustusi ning hoida saag suurepärases töökorras, vahetades vigased osad viivitamatult tootja poolt heakskiidetud varuosade vastu välja.
Saeketas on pärast masinaga töötamist väga kuum, kandke kaitsekindaid ja laske masinal enne hooldamist ja puhastamist jahtuda.
Puhastage kogunenud tolm harja või tolmuimejaga. Ärge kasutage suruõhku.
Ohutuse ja töökindluse tagamiseks tohib masinat parandada, sh harjaseid vahetada, ainult selleks volitatud teeninduskeskus.
Puhastage seadet ja kaitseseadist kuiva lapiga.
Hoidke masina õhupilud alati puhtad.
Kui on vaja vahetada toitejuhet, peab ohutuse tagamise raames seda tegema tootja või tema agent.
Kasutage ainult AEG tarvikuid ja tagavaraosi. Detailid, mille väljavahetamist pole kirjeldatud, laske välja vahetada AEG klienditeeninduspunktis (vaadake brošüüri garantii / klienditeeninduste aadressid).
Vajaduse korral võite tellida seadme lõikelõikejoonise, näidates ära masina tüübi ja andmesildil oleva numbri. Selleks pöörduge klienditeeninduspunkti otse: Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.
EÜ VASTAVUSAVALDUS
Kinnitame omal vastutusel, et "Tehniliste andmete" all kirjeldatud toode vastab direktiivide kõigile asjakohastele sätetele
2011/65/EU (RoHS)
2006/42/EU
2014/30/EU
ning täidetud on järgmiste ühtlustatud standardite nõuded.
EN 62841-1:2015
EN 62841-3-9:2015+A11:2017
EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-11:2000
EN IEC 63000:2018
Winnenden, 2019-03-08
On volitatud koostama tehnilist dokumentatsiooni.
Techtronic Industries GmbH
TÄHELEPANU - Vigastusohu vähendamiseks peab kasutaja lugema läbi juhendi!
Masinaga töötades kandke alati kaitseprille.
Kandke kaitseks kõrvaklappe!
Kanda kaitsekindaid!
Mitte kunagi ei tohi panna käsi saeketta piirkonda.
Seade sobib ainult ruumides kasutamiseks, ärge jätke seadet vihma kätte.
Tolmurrenn ühenduse port
Pöörlemiskiirus tühijooksul
Voltaaž
Vahelduvvool
Kaitseklassi II elektritööriist. Elektritööriist, mille puhul ei sõltu kaitse mitte üksnes baasisolatsioonist, vaid ka täiendavate kaitsemeetmete nagu topeltisolatsiooni või tugevdatud isolatsiooni kohaldamisest.
Mehhanism kaitsejuhtimiseks puudub.
Elektriseadmeid ei tohi utiliseerida koos majapidamisprügiga. Elektrilised ja elektroonilised seadmed tuleb eraldi kokku koguda ning keskkonnasõbralikuks utiliseerimiseks vastavas käitlusettevõttes ära anda. Küsige kohalikest pädevatest ametitest või edasimüüjalt käitlusjaamade ja kogumispunktide kohta järele.
Euroopa vastavusmärk
Ukraina vastavusmärk
Euraasia vastavusmärk
Eesti
| TEXHNUVECKNE DAHHBIE Topuzobuohna nla* | PS 216 L PS 254 L | |
| Серийнный Home Page 4699 98 01 ... | ... 000001-999999 | 4699 99 01 ... 4740 22 01 ... ... 000001-999999 |
| Номиньна постеблия мошноctь | 220-240 V, 50 HZ, 1400W, 6,5 A | 220-240 V, 50 HZ, 1800W, 8,7 A |
| Число оборотов бezа нарузки | 5000 min-1 | 4500 min-1 |
| Диаметдиска плblx дiametrр OTberстя | 216 x 30 mm | 254 x 30 mm |
| Толцни диска плblmaк. | 1,6 mm | 1,8 mm |
| Толцни зубza плblmaн. | 2,4 mm | 2,6 mm |
| Nonepuechnoe сечения заotobkn makiCs. Скoc 0°/ Habлон 0° Скoc 45°/ Habлон 0° Скoc 0°/ Habлон 45° Скoc 45°/ Habлон 45° | 65 x 305 mm 65 x 215 mm 36 x 305 mm 36 x 215 mm | 90 x 305 mm 90 x 215 mm 50 x 305 mm 50x 215 mm |
| Вес сord正常使用procentype EPTA 01/2014 | 16,7 kg | 19,6 kg |
| Инфомразима по ушмam Знauthегия заembedь в соютовость CO.stahandportom EN 62841.У探测ьшиуma priibopa, опревенny по рokазателю A, obshycho составлгет: У探测ь заукового давлия (Hebezoachoctь K=3dB(A)) У探测ь заукового мошноctь (Hebezoachoctь K=3dB(A)) Почьчейтесь pri检пособlenяемпдя зациты суха. | 99,27 dB (A) 112,27 dB (A) | 95,15 dB (A) 108,15 dB (A) |
Tegeliku kasutamise ajal võivad elektritööriista kiirguse mõõdetud väärtused erineda deklareeritud väärtustest sõltuvalt tööriista kasutusviisist, eriti töödeldava detaili tüübist.
Hinnake ohutusmeetmeid, lähtudes kokkupuute hinnangust tegelikes kasutustingimustes (võttes arvesse kõiki töötsükli osi, nagu tööriista sisselülitamise aeg ja tühikäigu aeg, lisaks käivitamise ajale).
Müra mõju võib põhjustada kuulmiskahjustusi.
HOIATUS Tutvuge ohutuseeskirjadega,
tehniliste eeskirjadega, jooniste ja seadmega kaasasolevate andmetega.
Nende juhiste eiramisel võib tekkida elektrilöögi, tulekahju ja/või raskete vigastuste oht.
Hoidke need juhised alles tulevaseks kasutamiseks.
OHUTUS- JA KASUTUSJUHEND KETASLÕIKURILE
a) Ketaslõikurid on ette nähtud puidu või puidulaadsete materjalide lõikamiseks ning neid ei tohi kasutada abrasiivsete lõikeketastega mustmetalli lõikamiseks, näiteks klaaskiud, teras, keraamika jne. Abrasiivse lõikamise ajal tekkivad osakesed kuumutavad kaitsekesta, juhtplaati ja plastosi.
b) Hoidke toorikut kindlalt kinni, kasutage võimaluse korral klambreid. Kui hoiate toorikut käega, hoidke käsi alati vähemalt 100 mm kaugusel lõikeketta servast. Ärge kasutage seda tööriista liiga väikeste esemete lõikamiseks, mida ei saa klambritega kindlalt kinnitada ega käega hoida. Kui teie käsi on ketta liiga lähedal, on vigastusoht suurem.
c) Toorik peab olema kinnitatud või toetatud nii, et see oleks lõikesuunaga risti. Ärge suruge toorikut ketta vastu ega eemalduge lõikejoonest. Kinnitamata või liikuv toorik võib suure kiirusega tagasi põrkuda ja põhjustada vigastusi.
d) Suruta saag läbi tooriku, ära tõmba. Lõike tegemisel hoidke saelehte ja asetage see toorikule, midagi lõikamata. Seejärel lülitage mootor sisse, suruge saeleht alla ja suruge see läbi tooriku. Kui te tõmbate, mitte ei suru saagi läbi tooriku, võib saeleht tõusta toorikust üles ja lõikeplokk lendab suurel kiirusel operaatori poole. e) Ärge kunagi asetage kätt lõikejoonele – ei ette ega taha saelehest. On väga ohtlik hoida toorikut kätega risti-rästi, st hoida toorikut saelehest paremal vasaku käega või vastupidi. f) Saelehe pöörlemise ajal ärge proovige prahti käega eemaldada ega asetage kätt juhiku lähedale, vähem kui 100 mm kaugusele saelehe otsast. Te ei pruugi märgata, kui käsi satub saelehele liiga lähedale, ja saate tõsise vigastuse. g) Enne lõikamist kontrollige toorikut. Kui see on kõver või deformeerunud, asetage see kumera pinnaga juhiku vastu. Veenduge, et tooriku, juhiku ja laua vahel ei oleks vahet lõikejoonel. Kõverad või deformeerunud toorikud võivad ümber minna või nihkuda, põhjustades saelehe kinnikiilumise pöörlemise ajal. Toorikus ei tohi olla naelu ega võõrkehi. h) Ärge lülitage saagi sisse, kui pole laualt eemaldanud kõik tööriistad, laastud jne. Laual ei tohi olla midagi peale tooriku. Praht, puidutükid või muud esemed, mis satuvad saelehele selle pöörlemise ajal, võivad lennata suurel kiirusel. i) Korraga saab töödelda ainult ühte toorikut. Mitut toorikut ei saa ühes kinnituses korralikult kinni hoida ega kinnitada; need võivad saelehte ummistada või lõikeprotsessi ajal nihkuda. j) Enne tööd veenduge, et saag on paigaldatud või asetatud tasasele, stabiilsele tööpinnale. Tasane ja stabiilne tööpind vähendab tasakaalu kaotamise või ebastabiilsuse riski. k) Planeerige oma töö käik. Iga kaldenurga või faasi muutmise korral kontrollige reguleeritava juhiku õiget asendit: see peab toorikut juhtima ega tohi segada saelehte ega kaitsekatete süsteemi vastavalt standardile.
Kui tööriist on välja lülitatud ja toorik laual, kontrollige saelehte kogu mõeldava lõikeulatuses, et veenduda, et seal pole takistavaid objekte ega lõikejuhiku riski.
I) Enne tööd veenduge, et toorik on kindlalt kinnitatud ja laua ülemine pind on stabiilne. Ilma korraliku tooriku toeta võivad pikad või laiad toorikud ümber minna. Kui toorik või lõigatav tükk ümber läheb, võib alumine kaitsekate kinni kiilduda ja langeda pöörlevale terale. m) Ärge kasutage toena teist inimest. Ebapiisav tooriku tugi võib põhjustada tera kinnikiilumise või tooriku nihkumise lõikamise ajal, mille tagajärjel võite teie või teid aidanud inimene langeda pöörlevale terale. n) Ärge mingil juhul suruge ega tõmmake lõigatavat tükki pöörleva tera vastu. Tükk, mida surutakse näiteks kätega, võib tera kinni kiiluda ja ootamatult tagasi paisata. o) Kasutage alati kaitsepiirdeid või klambreid, mis on spetsiaalselt ette nähtud ümmarguste materjalide, nagu latid või torud, kindlaks hoidmiseks. Latid võivad lõikamise ajal veereda, põhjustades tera metalli "haaramise" ja tõmmates selle koos teie käega. p) Enne lõikamist oodake, kuni tera on saavutanud täispöörded. See vähendab tooriku tagasilöögi ohtu. q) Kui toorik kinni kiilub, lülitage saag välja. Oodake, kuni kõik pöörlevad osad on seiskunud, ja eemaldage pistik pistikupesast ja/või eemaldage aku. Seejärel vabastage kinni kiilunud materjal. Kui jätkate lõikamist kinni kiilunud toorikuga, võite kaotada kontrolli sae üle või kahjustada saagi. r) Pärast lõikamise lõpetamist lülitage saag välja, suunake saepea alla ja oodake tera seiskumist, seejärel eemaldage lõigatud tükk. Käe hoidmine pöörleva tera lähedal on ohtlik. s) Tehes mittetäielikku lõiget või lülitades sae välja ilma pead alla laskmata, hoidke käepidet tugevalt. Pidurisüsteemi rakendumine võib põhjustada pea ootamatu allalaskmise, mis võib põhjustada vigastusi.
TERA LÕIKAMINE – OHUTUSJUHISED
Enne sae kasutamist lugege hoolikalt läbi käesolev juhend ja ohutusjuhised.
- HOIATUS
- OHUTUSJUHISED PENDELSAAGIDELE
- EESTI
- PUIDULÕIKETERA SPETSIAALSED TURVAJUHISED
- KASUTAMINE VASTAVALT OTSTARBELE
- JÄÄKOHUD
- TÄHELEPANU
- TUNDKE OMA TOODET
- VT LK A
- ASENDUSLOEND
- VÕRKU ÜHENDAMINE
- HOOLDUS
- EÜ VASTAVUSAVALDUS
- HOIATUS TUTVUGE OHUTUSEESKIRJADEGA
- OHUTUS- JA KASUTUSJUHEND KETASLÕIKURILE
- TERA LÕIKAMINE – OHUTUSJUHISED
Kaubamärk : AEG
Mudel : PS 216 L
Kategooria : Pöördsaag
