| Merk | AEG |
| Model | PS 216 L |
| Producttype | Radiale verstekzaag |
| Voeding | 220-240 V ~ 50 Hz, 1400 W, 6,5 A |
| Onbelaste snelheid | 5000 min⁻¹ |
| Zaagblad diameter | 216 mm, boring 30 mm |
| Maximale dikte zaagbladlichaam | 1,6 mm |
| Minimale tanddikte zaagblad | 2,4 mm |
| Snijcapaciteit (0°/0°) | 65 x 305 mm |
| Snijcapaciteit (45°/0°) | 65 x 215 mm |
| Snijcapaciteit (0°/45°) | 36 x 305 mm |
| Gewicht (volgens EPTA 01/2014) | 16,7 kg |
| Geluidsdrukniveau | 99,27 dB(A) (onzekerheid K=3 dB) |
| Geluidsvermogenniveau | 112,27 dB(A) (onzekerheid K=3 dB) |
| Beschermingsklasse | II (dubbele isolatie) |
| Hoofdfuncties | Verstekzagen, afschuinzagen, samengesteld zagen; schuifgeleiding; laser klasse 2; LED-verlichting; instelbare diepteaanslag |
| Veiligheid | Onderste bescherming, rem, aan/uit-schakelaar, stopknop lineaire geleidingsstang, vergrendeling afschuinhoek |
| Onderhoud en reiniging | Reinigen met een borstel of stofzuiger; geen perslucht gebruiken; versleten zaagbladen vervangen; reparaties door erkend servicecentrum |
| Reserveonderdelen en repareerbaarheid | Zaagblad EN 847-1/0216x030x2,4/48T; inlegplaat; onderdelen verkrijgbaar via AEG service after-sales |
| Algemene informatie | Bedoeld gebruik: zagen van hout en vergelijkbare materialen; CE-certificering; inclusief gebruiksaanwijzing |
Veelgestelde vragen - PS 216 L AEG
Gebruikersvragen over PS 216 L AEG
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Decoupeerzaag in PDF-formaat gratis! Vind uw handleiding PS 216 L - AEG en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. PS 216 L van het merk AEG.
GEBRUIKSAANWIJZING PS 216 L AEG
Oorspronkelijke gebruiksaanwijzing
Originele gebruiksaanwijzing
Geïsoleerde handgrepen
Indien een correctie van de 90° hoek van de bodemplaat ten opzichte van het zaagblad nodig is, kan deze worden gecorrigeerd met de correctieschroef.

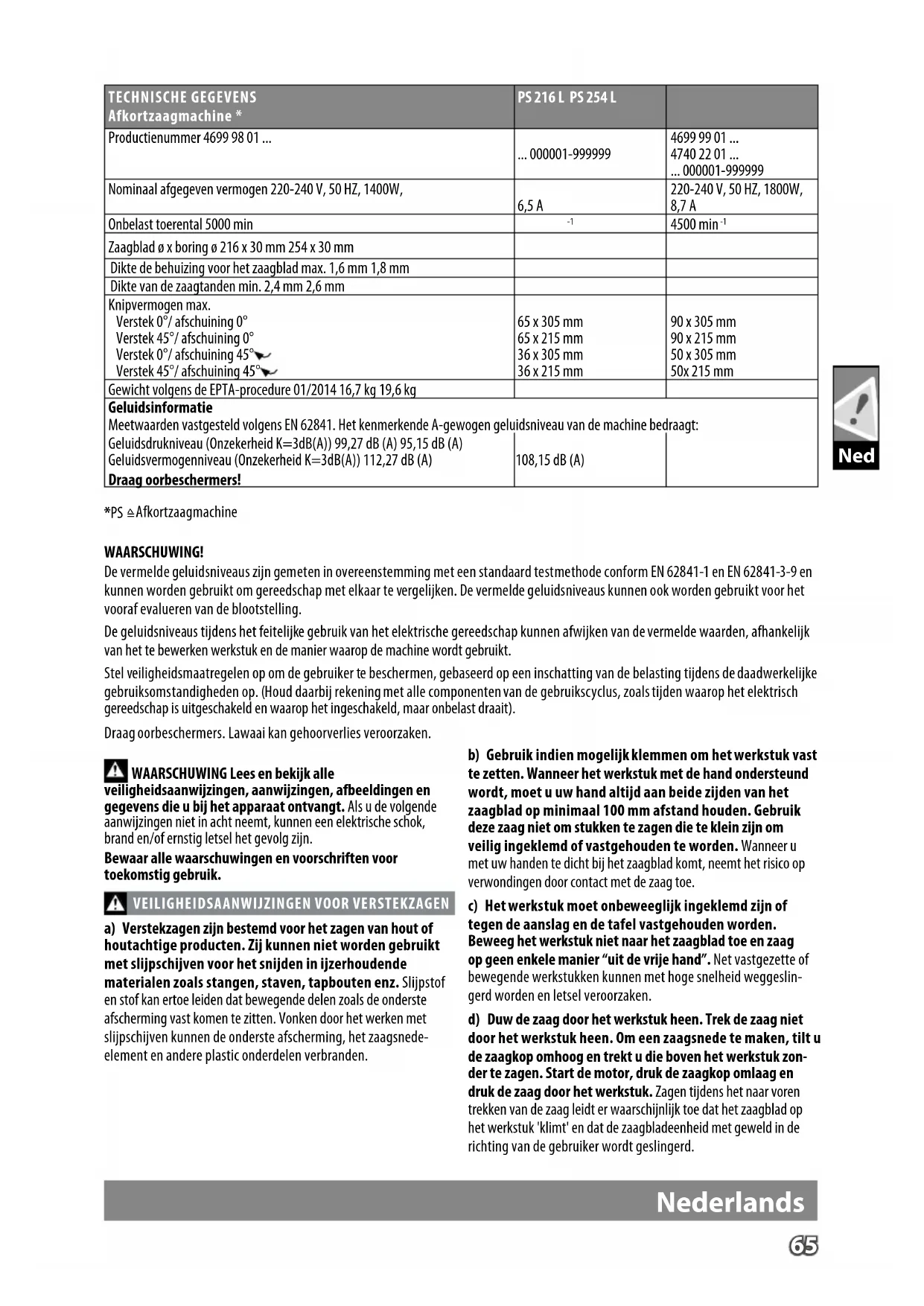

| TECHNISCHE GEGEVENS Afkortzaagmachine * | PS 216 L PS 254 L | |
| Productienummer 4699 98 01 ... | ... 000001-999999 | 4699 99 01 ... |
| 4740 22 01 ... | ||
| ... 000001-999999 | ||
| Nominal afegeven vermogen 220-240 V, 50 HZ, 1400W, | 6,5 A | 220-240 V, 50 HZ, 1800W, |
| 8,7 A | ||
| Onbelast toerental 5000 min | -1 | 4500 min-1 |
| Zaagblad ø x boring ø 216 x 30 mm 254 x 30 mm | ||
| Dikte de behuizing voor het zaagblad max. 1,6 mm 1,8 mm | ||
| Dikte van de zaagtanden min. 2,4 mm 2,6 mm | ||
| Knipvermogen max. | ||
| Verstek 0°/ aftschuing 0° | 65 x 305 mm | 90 x 305 mm |
| Verstek 45°/ aftschuing 0° | 65 x 215 mm | 90 x 215 mm |
| Verstek 0°/ aftschuing 45° | 36 x 305 mm | 50 x 305 mm |
| Verstek 45°/ aftschuing 45° | 36 x 215 mm | 50x 215 mm |
| Gewicht volgens de EPTA-procedure 01/2014 16,7 kg 19,6 kg | ||
| Geluidsinformatie | ||
| Meetwaarden vastgesteld volgens EN 62841. Het kenmerkende A-gewogen geluidsniveau van de machine bedraagt: | ||
| Geluidsdrukniveau (Onzekerheid K=3dB(A)) 99,27 dB (A) 95,15 dB (A) | 108,15 dB (A) | |
| Geluidsvermogenniveau (Onzekerheid K=3dB(A)) 112,27 dB (A) | ||
| Draag oorbeschemers! | ||
*PS = Afkortzaagmachine
WAARSCHUWING!
De vermelde geluidsniveaus zijn gemeten in overeenstemming met een standaard testmethode conform EN 62841-1 en EN 62841-3-9 en kunnen worden gebruikt om gereedschap met elkaar te vergelijken. De vermelde geluidsniveaus kunnen ook worden gebruikt voor het vooraf evalueren van de blootstelling.
De geluidsniveaus tijdens het feitelijke gebruik van het elektrische gereedschap kunnen afwijken van de vermelde waarden, afhankelijk van het te bewerken werkstuk en de manier waarop de machine wordt gebruikt.
Stel veiligheidsmaatregelen op om de gebruiker te beschermen, gebaseerd op een inschatting van de belasting tijdens de daadwerkelijke gebruiksomstandigheden. (Houd hierbij rekening met alle componenten van de gebruikscyclus, zoals de tijden waarop het elektrisch gereedschap is uitgeschakeld en waarop het is ingeschakeld, maar onbelast draait).
Draag oorbeschermers. Lawaai kan gehoorverlies veroorzaken.
WAARSCHUWING Lees en bekijk alle
veiligheidsaanwijzingen, aanwijzingen, afbeeldingen en gegevens die u bij het apparaat ontvangt. Als u de volgende aanwijzingen niet in acht neemt, kunnen een elektrische schok, brand en/of ernstig letsel het gevolg zijn.
Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.
VEILIGHEIDSAANWIJZINGEN VOOR VERSTEKZAGEN
a) Verstekzagen zijn bestemd voor het zagen van hout of houtachtige producten. Zij kunnen niet worden gebruikt met slijpschijven voor het snijden in ijzerhoudende materialen zoals stangen, staven, tapbouten enz. Slijpstof en stof kan ertoe leiden dat bewegende delen zoals de onderste afscherming vast komen te zitten. Vonken door het werken met slijpschijven kunnen de onderste afscherming, het zaagsnede-element en andere plastic onderdelen verbranden.
b) Gebruik indien mogelijk klemmen om het werkstuk vast te zetten. Wanneer het werkstuk met de hand ondersteund moet worden, moet u uw hand altijd aan beide zijden van het zaagblad op minimaal 100 mm afstand houden. Gebruik deze zaag niet om stukken te zagen die te klein zijn om veilig ingeklemd of vastgehouden te worden. Wanneer u met uw handen te dicht bij het zaagblad komt, neemt het risico op verwondingen door contact met de zaag toe. c) Het werkstuk moet onbeweeglijk ingeklemd zijn of tegen de aanslag en de tafel vastgehouden worden. Beweeg het werkstuk niet naar het zaagblad toe en zaag op geen enkele manier "uit de vrije hand". Niet vastgezette of bewegende werkstukken kunnen met hoge snelheid weggeslingerd worden en letsel veroorzaken. d) Duw de zaag door het werkstuk heen. Trek de zaag niet door het werkstuk heen. Om een zaagsnede te maken, tilt u de zaagkop omhoog en trekt u die boven het werkstuk zonder te zagen. Start de motor, druk de zaagkop omlaag en druk de zaag door het werkstuk. Zagen tijdens het naar voren trekken van de zaag leidt er waarschijnlijk toe dat het zaagblad op het werkstuk 'klemt' en dat de zaagbladeenheid met geweld in de richting van de gebruiker wordt geslingerd.
e) Houd uw hand nooit dwars op de beoogde zaaglijn, vóór of achter het zaagblad. Het 'kruiselingse' ondersteunen van het werkstuk, d.w.z. het werkstuk rechts van het zaagblad vasthouden met uw linkerhand of vice versa, is zeer gevaarlijk. f) Kom niet met uw hand(en) achter de afscherming tot op een afstand van minder dan 100 mm van beide zijden van het zaagblad om houtsnippers te verwijderen of om welke andere reden dan ook, terwijl het zaagblad nog draait. De nabijheid van het draaiende zaagblad tot uw hand valt wellicht niet op en u kunt ernstig gewond raken. g) Inspecteer uw werkstuk alvorens te zagen. Wanneer het werkstuk verbogen of krom is, moet u het inklemmen met de buitenste ronding tegen de aanslag. Zorg er altijd voor dat er in de lijn van de zaagsnede geen open ruimte / spleet is tussen het werkstuk, de aanslag en de tafel. Verbogen of vervormde werkstukken kunnen zich draaien of verschuiven en kunnen het draaiende zaagblad doen vastlopen tijdens het zagen. Zorg ervoor dat er geen nagels of vreemde voorwerpen in het werkstuk zitten. h) Gebruik de zaag pas, wanneer alle gereedschappen, houtresten enz. - behalve het werkstuk - van de tafel verwijderd zijn. Klein vuil, losse stukjes hout of andere voorwerpen die met het draaiende zaagblad in aanraking komen, kunnen met hoge snelheid worden weggeslingerd. i) Zaag slechts één werkstuk tegelijk. Gestapelde werkstukken kunnen niet adequaat worden vastgezet of ondersteund en kunnen het blad doen vastlopen of de werkstukken kunnen bij het zagen verschuiven. j) Zorg ervoor dat de verstekzaag op een stevige, vlakke ondergrond staat, voordat u die in gebruik neemt. Een vlak en stevig werkblad verlaagt het risico op een instabiele zaagmachine. k) Plan uw werk. Telkens wanneer u de instelling voor de afschuining of het verstek wijzigt, dient u zich ervan te verzekeren dat de instelbare aanslag correct is ingesteld, het werkstuk correct ondersteunt en niet in conflict komt met het zaagblad of de beveiligingen. Zonder de machine 'Aan' te zetten en zonder werkstuk op de tafel, beweegt u de zaag door een volledige gesimuleerde zaagbeweging om te controleren dat het zaagblad geen obstakels tegenkomt en niet in de aanslag snijdt. l) Zorg voor adequate ondersteuning zoals tafelverlengingen, zaagbokken enz. voor een werkstuk dat breder of langer is dan het tafelblad. Werkstukken die langer of breder zijn dan de verstekzaagtafel, kunnen kantelen, wanneer ze niet veilig worden ondersteund. Wanneer het afgezaagde stuk of het werkstuk kantelt, kan dit de onderste afscherming optillen of door het roterende blad worden weggeslingerd. m) Gebruik nooit een andere persoon als vervanging voor een deugdelijke tafelverlenging of als additionele ondersteuning. Een instabiele ondersteuning voor het werkstuk kan ertoe leiden dat het zaagblad vastloopt of dat het werkstuk verschuift tijdens de zaagbewerking, waardoor u met de helper aan het zaagblad worden getrokken. n) Het afgezaagde stuk mag niet op welke manier dan ook tegen het draaiende zaagblad worden gedrukt of gekneld. Wanneer het afgezaagde stuk bijv. door stoppers in lengterichting wordt tegengehouden, kan het tegen het zaagblad worden gedrukt en met geweld worden weggeslingerd.
o) Gebruik altijd een klem of een bevestiging die ontworpen is voor ondersteuning van ronde materialen zoals staven en buizen. Staven hebben de neiging om tijdens het zagen te rollen, waardoor het blad in het werkstuk "bijt" en het met uw hand maar het zaagblad trekt. p) Laat het zaagblad het volle toerental bereiken, voordat het contact met het werkstuk maakt. Dit beperkt het risico dat het werkstuk wordt weggeslingerd. q) Wanneer het werkstuk of het zaagblad vastlopen, moet de verstekzaag worden uitgeschakeld. Wacht tot alle bewegende delen tot stilstand zijn gekomen en trek de stekker uit het stopcontact en/of verwijder het accupakket. Bevrijd vervolgens het vastzittende materiaal. Doorzagen bij een vastzittend werkstuk kan ertoe leiden dat u de controle verliest over de zaag of dat die beschadigd raakt. r) Na afronding van de zaagsnede laat u de schakelaar los, houdt u de zaagkop omlaag en wacht u tot het zaagblad stilstaat, voordat u het afgezaagde stuk verwijdert. Het is gevaarlijk om met uw handen in de buurt van het uitlopende zaagblad te komen. s) Houd de handgreep stevig vast, wanneer u een onvolledige zaagsnede maakt of wanneer u de schakelaar loslaat, voordat de zaagkop helemaal in de onderste positie is gekomen. De afremming van de zaag kan ertoe leiden dat de zaagkop plotseling naar beneden getrokken wordt en daardoor een risico op letsel oplevert.
HOUTSNIJZAAG VEILIGHEIDSADVIEZEN
Lees de handleiding en instructies zorgvuldig door voor u het zaagblad en de machine gebruikt.
De machine moet zich in een goede toestand bevinden, de spindel mag niet vervormd zijn of trillen.
Gebruik de zaag niet zonder dat de beschermkappen zijn geplaatst, zorg dat ze goed werken en correct zijn aangebracht.
Zorg dat de gebruiker correct is onderwezen in veiligheidsmaatregelen, aanpassingen en het bedienen van de machine.
Draag altijd een veiligheidsbril en gehoorbescherming tijdens het gebruik. Het wordt aangeraden handschoenen, stevige schoenen met antislipzolen en een short te dragen.
Lees altijd de instructiehandleiding voor toebehoren wordt gebruikt. Onjuist gebruik van toebehoren kan schade aanrichten en verhoogt het risico op letsel.
Gebruik alleen zaagbladen aangegeven in deze handleiding die voldoen aan EN 847-1.
Houd de maximale snelheid aan die op het zaagblad staat genoteerd. Zorg dat de op het zaagblad aangegeven snelheid overeenkomt met de snelheid op de zaag.
Gebruik altijd zaagbladen met de juiste maat en vorm van het opnameboorgat. Zaagbladen die niet bij de montagedelen van de zaagmachine passen, lopen niet rond en leiden tot het verliezen van de controle.
Gebruik geen zaagbladen met een grotere of kleinere diameter dan aanbevolen. Gebruik geen spreiders om het zaagblad op de spindel te laten passen.
Controleer de tanden van het zaagblad op schade of afwijkingen voor elk gebruik. Beschadigde of losse tanden kunnen weggeslingerd worden tijdens gebruik en verhogen het risico op persoonlijk letsel.
Nederlands
Gescheurde zaagbladen of zaagbladen die van vorm veranderd zijn, mogen niet gebruikt worden. Gebruik geen zaagbladen die beschadigd of vervormd zijn.
Het zaagblad afvoeren als het beschadigd, vervormd, verdraaid of gescheurd is; repareren is niet toegestaan.
Gebruik geen zaagbladen van sneldraaistaal.
Controleer dat het zaagblad correct is aangebracht en draai de moer van de opspandoorn goed vast voor gebruik (aandraaimoment ca. 12 Nm).
Bevestigingsschroeven en -moeren moeten met de juiste sleutels worden vastgedraaid.
Het is niet toegestaan de spleethamer met een hamer strakker of losser in te stellen.
Zorg dat het zaagblad en de flenzen schoon zijn en dat de verzonden kant van het halstuk tegen het zaagblad ligt.
Controleer dat de bladen in de juiste richting draaien.
Maak voor het begin van de werkzaamheden een proefsnede zonder dat de motor aanstaat, zodat de positie van het zaagblad, de bediening van de beschermkappen in combinatie met de machineonderdelen en het werkstuk kan worden gecontroleerd.
Laat de machine nooit onbeheerd achter.
Breng geen smeerstoffen aan op de bladen terwijl de machine draait.
Voer nooit reinigings- of onderhoudswerkzaamheden uit als de machine nog draait en de kop niet in rustpositie is.
Probeer de draaiende machine nooit te stoppen door snel een stuk gereedschap of ander voorwerp tegen het zaagblad aan te drukken. Dit kan ernstige ongelukken tot gevolg hebben.
Koppel de zaag los van de stroomvoorziening of verwijder de accu voordat de bladen worden vervangen of onderhoud wordt uitgevoerd.
Wees voorzichtig tijdens het verpakken en uitpakken van het blad, door de scherpe zaagtanden kan men snel gewond raken.
Gebruik een zaagbladhouder of draag handschoenen bij het hanteren van een zaagblad.
Bewaar het zaagblad in de originele verpakking of een andere passende verpakking, in droge omstandigheden en buiten bereik van chemicaliën die het blad kunnen beschadigen.
VERDERE VEILIGHEIDS- EN WERKINSTRUCTIES
Het werkstuk altijd goed en veilig vastklemmen.
Waarborg dat de machine altijd veilig staat (bijv. op de werkbank bevestigen).
Draag oorbeschermers. Lawaai kan gehoorverlies veroorzaken.
Bij werkzaamheden met de machine dient u altijd een veiligheidsbril te dragen. Het wordt aangeraden handschoenen te dragen bij het hanteren van zaagblad en taai materiaal, net als stevige schoenen met antislipzolen om de voeten te beschermen tegen stukken die van het werkstuk afvallen.
Verwijder de stekker altijd uit het stopcontact voordat u het product wijzigt, smeert of onderhoud uitvoert.
Machine alleen uitgeschakeld aan het net aansluiten.
Nooit in het deel in de buurt van het zaagblad grijpen, tenzij dit volledig tot stilstand is gekomen.
Controleer het gereedschap voor gebruik grondig op schade of materiaalmoeheid. Beschadigde onderdelen mogen alleen worden gerepareerd door een vakman.
Bescherminrichting van de machine beslist gebruiken. Gebruik de machine niet als de beschermkappen ontbreken of niet goed werken.
De onderste beschermkap van het zaagblad mag alleen openen wanneer het zaagblad naar het werkstuk wordt geschoven en moet altijd vrij kunnen bewegen en automatisch kunnen sluiten.
Plaats en gebruik altijd verlengingen om het werkstuk tijdens het gebruik te ondersteunen.
De zaag of zijn functie nooit wijzigen of aanpassen. Uw veiligheid kan in het geding komen.
Gebruik geen zaagbladen die gescheurd, beschadigd of vervormd zijn.
Gebruik geen zaagbladen van sneldraaistaal.
Gebruik alleen scherpe zaagbladen. Vervang botte zaagbladen door nieuwe.
Gebruik altijd zaagbladen met de juiste maat en vorm van het opnameboorgat.
Zaagbladen die niet bij de montagedelen van de zaagmachine passen, lopen niet rond en leiden tot het verliezen van de controle.
Gebruik alleen houtbewerkingsbladen aangegeven in deze handleiding die voldoen aan EN 847-1.
Om het zaagblad vast te zetten alleen de meegeleverde flensen, sluitingen en moeren gebruiken, of die in de instructiehandleiding staan beschreven.
Kies een geschikt zaagblad voor het te zagen materiaal. Gebruik het product alleen om materialen te zagen die in deze handleiding staan beschreven onder beoogd gebruik.
Zorg dat het zaagblad niet oververhit raakt en voorkom dat plastic werkstukken smelten bij het zagen.
Zorg dat het op het zaagblad aangegeven toerental niet worden overschreden. Gebruik alleen zaagbladen met een toelaatbaar toerental dat minstens even hoog is als het maximale toerental dat op het gereedschap is aangegeven.
Tafelinleg vervangen als deze is beschadigd of versleten.
Voor begin van de werkzaamheden een proefsnede maken zonder dat de motor aanstaat, zodat de positie van het zaagblad, de bediening van de beschermkappen in combinatie met de machineonderdelen en het werkstuk kan worden gecontroleerd.
Stel de verschuifbare geleider af bij het maken van een verstek, afschuining of samengesteld verstek om de juiste vrije spleet voor het zaagblad te garanderen.
De vergrendelbeugel moet altijd geplaatst zijn wanneer het product wordt getransporteerd.
Houd de vloer vrij van materiaalresten bijv. spaanders en zaagresten.
Verwijder geen zaagresten of andere delen van werkstukken uit het zaagbereik wanneer de machine in bedrijf is en de zaagkop niet in de ruststand staat.
Lange werkstukken moeten goed gesteund worden. Het werkgebied van de zaag omvat de gehele lengte van het werkstuk. De gebruiker moet zorgen dat andere personen of objecten niet onbedoeld het werkgebied kunnen betreden waardoor het werkstuk kan worden verschoven tijdens de werkzaamheden.
Stof die vrijkomt tijdens het werken vormt vaak een gevaar voor de gezondheid en mag niet met het lichaam in aanraking komen.
Machines met stofafzuiging gebruiken en tevens geschikte stofmaskers dragen. Vrijgekomen stof grondig verwijderen resp. opzuigen.
Vervang de led of laser niet met een ander type. Reparaties mogen alleen door de fabrikant of een geautoriseerde servicemonteur worden uitgevoerd.
Een stroomstoot veroorzaakt stroomschommelingen die andere elektrische producten op dezelfde stroomtoevoer kunnen beïnvloeden. Verbind het product met een stroombron waarvan de impedantie lager is dan 0,3 Ω om de spanningsschommelingen te minimaliseren. Neem contact op met uw energieleverancier voor meer informatie.
VEILIGHEIDSADVIEZEN LASER
De laserstraling die in deze zaag wordt gebruikt is een Klasse II met maximaal P ≤ 1 mW, λ = 650 nm golflengte. Niet direct in optische instrumenten kijken. Het niet-naleven van de instructies kan leiden tot ernstig persoonlijk letsel.
Tijdens de werking niet in de straal kijken.
De laserstraal niet direct op de ogen van anderen richten. Dit kan ernstig oogletsel veroorzaken.
Plaats de laser altijd zo dat personen er niet in kunnen kijken, opzettelijk of onopzettelijk.
Gebruik geen optische instrumenten om de laserstraal te bekijken.
Gebruik de laser niet in de buurt van kinderen en laat kinderen de straal niet bedienen.
Probeer het laserapparaat niet zelf te repareren.
Probeer geen onderdelen van het laserapparaat zelf te repareren.
Reparaties mogen alleen door de fabrikant of een geautoriseerde servicemonteur worden uitgevoerd.
Vervang de ingebouwde laser niet door een laser van een ander type.
VOORGESCHREVEN GEBRUIK VAN HET SYSTEEM
De afkort-verstekzaag is bedoeld voor het zagen van massief en gelijmd hout met of zonder gelijmd fineer, plastic en op hout lijkende materialen.
De afkort-verstekzaag is alleen bedoeld voor gebruik door volwassenen die de instructiehandleiding hebben gelezen en de risico's en gevaren begrijpen.
De afkort-verstekzaag is ontworpen om te worden bevestigd op een stevige werktafel. Als de basis niet goed is vastgezet, kan de hele machine tijdens het zagen bewegen, wat tot ernstig persoonlijk letsel kan leiden.
De afkort-verstekzaag is ontworpen voor schuine en verstekzagen. De capaciteiten voor de verschillende zaagsneden staan vermeld in de productspecificaties in deze handleiding.
De afkort-verstekzaag moet in droge omstandigheden worden gebruikt bij uitstekende verlichting en voldoende ventilatie.
De afkort-verstekzaag is bedoeld voor consumentengebruik en mag alleen zoals hierboven beschreven worden gebruikt. Hij is niet voor andere doeleinden bedoeld.
RESTERENDE GEVAREN
Zelfs als de afkort-verstekzaag wordt gebruikt zoals bedoeld, kunnen eventuele restrisico's niet worden uitgesloten. De volgende gevaren kunnen zich voordoen en de gebruiker moet de veiligheidsmaatregelen in acht nemen om deze te vermijden:
- Risico op het aanraken van onbedekte delen van het draaiende zaagblad.
- Terugslag van werkstukken of delen van werkstukken door onjuiste aanpassing of hantering.
- Wegschieten van defecte hardmetalen tanden van het zaagblad.
- Schade aan het ademhalingsorgaan.
OPMERKING: Draag een mondkap met filters passend bij het materiaal waaraan wordt gewerkt.
Zorg voor voldoende ventilatie op de werkplek. Niet eten, drinken of roken op de werkplek.
Beschadiging aan het gehoor indien geen adequate gehoorbescherming wordt gedragen.
WAARSCHUWING
Stof van bepaalde verven, coatings en materialen kan leiden tot irritatie of allergische reacties van de luchtwegen. Stof van hout zoals eiken, berken, MDF en andere soorten zijn kankerverwekkend. Materialen die asbest bevatten mogen alleen worden bewerkt door gespecialiseerde krachten.
WAARSCHUWING
Langdurig gebruik van een apparaat kan leiden tot letsel of dit verergeren. Neem regelmatig een pauze wanneer u een apparaat langere tijd gebruikt.
- Handgreep, geïsoleerd greepvlak
- AAN/UIT-schakelaar
- Veiligheidsvergrendeling
- Buitenste flens
- Zaagblad
- Onderste beschermkap
- Hoofdaanslag
- Inlegplaat
- Vergrendelgreep draaitafel
- Bovenste handgreep
- Bovenste beschermkap
- Stofvanger
- Borgschroef schuifunctie
- Klem
- Vergrendeling voor hoekinstelling
- Verschuifbare aanslag 17. Werkstukhouder
- Verlenging
- Bevestigingsgaten x4
- Draaitafel
- Verstekzaagschaal
- Instelschroef voor hoek van 45°
- Instelschroef voor hoek van 90°
- Ledschakelaar
- Laserschakelaar
- Spindelvergrendeling
- Instelplaat voor zaagdiepte
- Instelknop voor zaagdiepte
LIJST MET RESERVEONDERDELEN
- PS 216 L: Afkortzaagmachine EN 847-1/0216 x 030 x 2,4 / 48T / HW / n max. 7000 min-1 (Pagina A: No. 5)
- PS 254 L: Afkortzaagmachine EN 847-1/0254 x 030 x 2,6 / 48T / HW / n max. 7400 min-1 (Pagina A: No. 5) Klinlegplaat (Pagina A: No. 8)
Nederlands
NETAANSLUITING
Uitsluitend op eenfase-wisselstroom en uitsluitend op de op het typeplaatje aangegeven netspanning aansluiten. Aansluiting is ook mogelijk op een stopcontact zonder aardcontact, omdat het is ontworpen volgens veiligheidsklasse II.
Verplaatsbaar gereedschap moet bij het gebruik buiten aan een aardlekschakelaar (FI, RCD, PRCD) aangesloten worden.
Machine alleen uitgeschakeld aan het net aansluiten.
Snoer altijd buiten werkbereik van de machine houden.
Voor alle ombouw- of onderhoudswerkzaamheden de stekker uit de wandcontactdoos nemen.
Een stroomstoot veroorzaakt stroomschommelingen die andere elektrische producten op dezelfde stroomtoevoer kunnen beïnvloeden. Verbind het product met een stroombron waarvan de impedantie gelijk is aan 0,3 Ω om de spanningsschommelingen te minimaliseren.
Neem contact op met uw energieleverancier voor meer informatie.
ONDERHOUD
Deze zaag niet aanpassen of toebehoren gebruiken die niet door de fabrikant zijn goedgekeurd. Uw veiligheid en die van anderen kan in het geding komen.
Gebruik de zaag niet als schakelaars, beschermkappen of andere functies aan deze zaag niet naar behoren werken. Breng de zaag naar een geautoriseerde werkplaats voor professionele reparatie of aanpassing.
Geen aanpassingen aan het zaagblad uitvoeren terwijl het draait. Verwijder de stekker altijd uit het stopcontact voordat u het product wijzigt, smeert of onderhoud uitvoert.
Controleer voor en na gebruik de zaag op beschadiging of gebroken onderdelen. Om hem in uitstekende conditie te houden, deze onderdelen direct vervangen met door de fabrikant goedgekeurde reserveonderdelen.
Na gebruik is het zaagblad erg warm. Draag handschoenen of laat het afkoelen voor onderhoud of reiniging.
Met een borstel of stofzuiger opgehoopt stof verwijderen. Gebruik geen perslucht.
Voor veiligheid en betrouwbaarheid moeten alle reparaties, ook het vervangen van borstels, worden uitgevoerd door een geautoriseerde werkplaats.
Reinig het apparaat en de veiligheidsinrichting met een droge doek.
Altijd de luchtspleten van de machine schoonhouden.
Als het netsnoer moet worden vervangen, moet dit door de fabrikant of de vertegenwoordiger worden gedaan om veiligheidsrisico's te voorkomen.
Alleen AEG toebehoren en onderdelen gebruiken. Onderdelen welke niet vermeld worden, kunnen het beste door de AEG servicedienst verwisseld worden (zie serviceadressen).
Onder vermelding van het nummer op het machineplaatje is desgewenst een doorsnedetekening van de machine verkrijgbaar bij: Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.
EC-VERKLARING VAN OVEREENSTEMMING
Wij verklaren geheel onder eigen verantwoordelijkheid dat het product in de "Technische gegevens" voldoet aan alle relevante bepalingen van de richtlijnen
2011/65/EU (RoHS)
2006/42/EG
2014/30/EU
en dat de volgende geharmoniseerde normen zijn toegepast.
EN 62841-1:2015
EN 62841-3-9:2015+A11:2017
EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-11:2000
EN IEC 63000:2018
Winnenden, 2019-03-08
Gemachtigd voor samenstelling van de technische documenten
Techtronic Industries GmbH
Voor alle werkzaamheden aan de machine de stekker uit de contactdoos trekken.
WAARSCHUWING: Om het risico op verwondingen te beperken, dient de gebruiker de handleiding te lezen!
Bij het werken met de machine altijd een veiligheidsbril dragen.
Draag veiligheidshandschoenen!
Houd de handen altijd buiten het bereik van het zaagblad.
Het apparaat is alleen geschikt voor toepassing in ruimtes; stel het apparaat niet bloot aan regen.
Stofvanger verbindingspoort
Zaag alleen hout.
Het product stemt overeen met laserklasse 2 volgens EN 60825-1:2014.
Zaagblad diameter x boring diameter
Draairichting
Zaagtand
Breedte van de snede
Onbelast toerental
Spanning
Wisselstroom
Elektrisch gereedschap van beschermingsklasse II. Elektrisch gereedschap waarbij de bescherming tegen elektrische schokken niet afhankelijk is van de basisisolatie, maar waarbij ook extra veiligheidsmaatregelen worden toegepast, zoals dubbele of versterkte isolatie.
Er is geen voorziening voor de aansluiting van een aardleiding.
Elektrische apparaten mogen niet via het huisafval worden afgevoerd. Elektrische en elektronische apparaten moeten gescheiden worden verzameld en voor een milieuvriendelijke afvoer worden afgegeven bij een recyclingbedrijf. Informeer bij uw gemeente of bij uw vakhandelaar naar recyclingbedrijven en inzamelpunten.
Europees symbool van overeenstemming
Oekraïens symbool van overeenstemming
Euro-Aziatisch symbool van overeenstemming
Nederlands
Purataci canti de protectie
Puratai manusi de protectie!
Nu introduci niciodata mainile in perimetrul panzei de circular.
- WAARSCHUWING
- WAARSCHUWING LEES EN BEKIJK ALLE
- VEILIGHEIDSAANWIJZINGEN VOOR VERSTEKZAGEN
- HOUTSNIJZAAG VEILIGHEIDSADVIEZEN
- NEDERLANDS
- VERDERE VEILIGHEIDS- EN WERKINSTRUCTIES
- VEILIGHEIDSADVIEZEN LASER
- VOORGESCHREVEN GEBRUIK VAN HET SYSTEEM
- RESTERENDE GEVAREN
- LIJST MET RESERVEONDERDELEN
- NETAANSLUITING
- ONDERHOUD
- EC-VERKLARING VAN OVEREENSTEMMING
Merk : AEG
Model : PS 216 L
Categorie : Decoupeerzaag
