GEBRUIKSAANWIJZING STEP 80 AEG

Oorspronkelijke gebruiksaanwijzing

Original brugsanvisning

Geisoleerde handgrepen

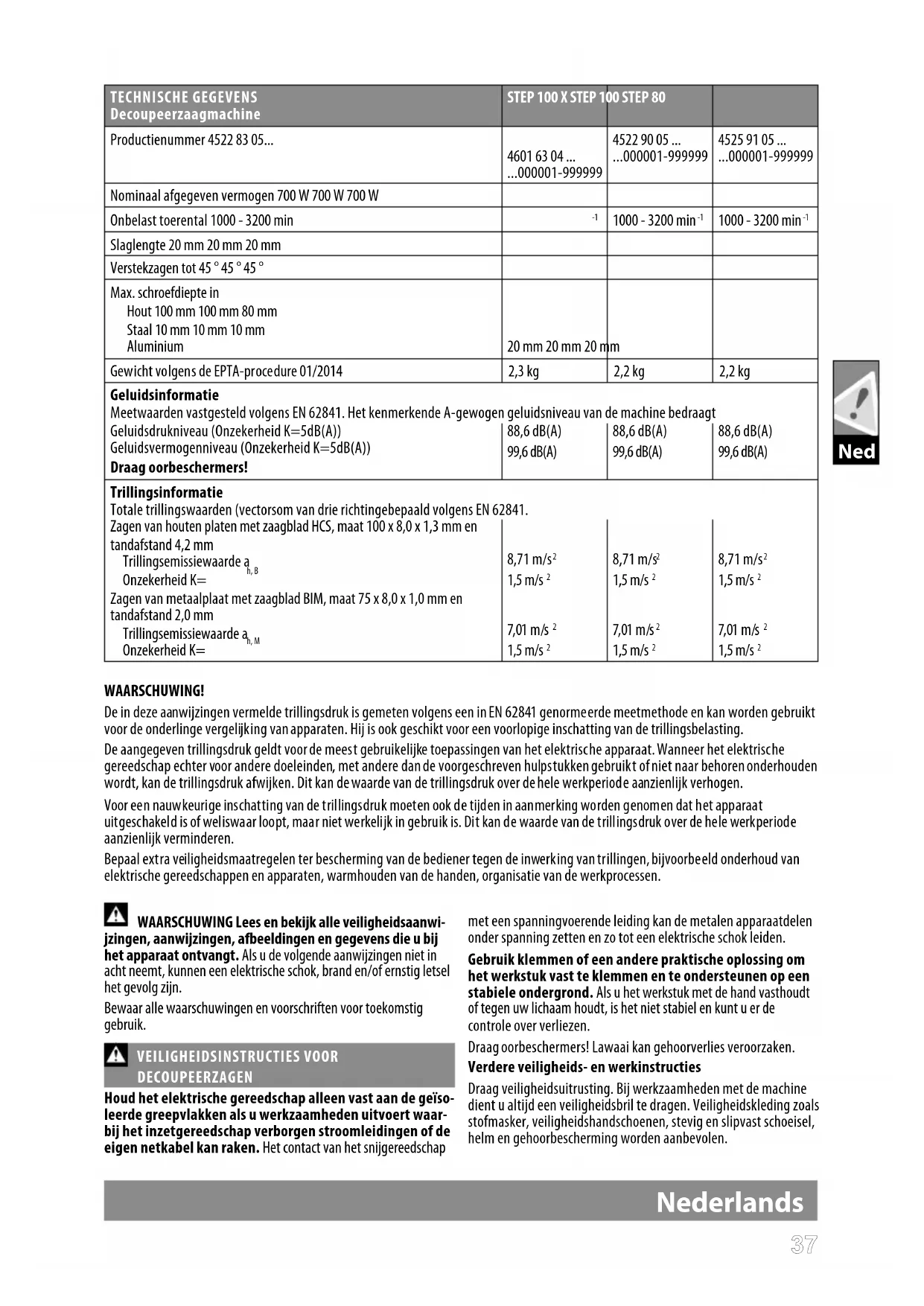

TECHNISCHE GEGEVENS Decoupeerzaagmachine	STEP 100 X STEP 100 STEP 80
Productienummer 4522 83 05...	4601 63 04 ... ...000001-999999	4522 90 05 ... ...000001-999999	4525 91 05 ... ...000001-999999
Nominaal afgegeben vermogen 700 W 700 W 700 W
Onbelast toerenal 1000 - 3200 min	-1	1000 - 3200 min-1	1000 - 3200 min-1
Slaglengte 20 mm 20 mm 20 mm
Verstekzagen tot 45° 45° 45°
Max. schroefdiepte in Hout 100 mm 100 mm 80 mm Staal 10 mm 10 mm 10 mm Aluminium	20 mm 20 mm 20 mm
Gewicht volgens de EPTA-procedure 01/2014	2,3 kg	2,2 kg	2,2 kg
Geluidsinformatie Meetwaarden vastgesteld volgens EN 62841. Het kenmerkende A-gewogen geluidsniveau van de machine bedraagt Geluidsdrukniveau (Onzekerheid K=5dB(A)) Geluidsvermogenniveau (Onzekerheid K=5dB(A)) Draag oorbeschemers!	88,6 dB(A) 99,6 dB(A)	88,6 dB(A) 99,6 dB(A)	88,6 dB(A) 99,6 dB(A)
Trillingsinformatie Totale trillingswaarden (vectorsom van drie richtingebepaald volgens EN 62841. Zagen van houten platen met zaagblad HCS, maat 100 x 8,0 x 1,3 mm en tandafstand 4,2 mm Trillingsmissiewaarde a, Onzekerheid K= Zagen van metaalplaat met zaagblad BIM, maat 75 x 8,0 x 1,0 mm en tandafstand 2,0 mm Trillingsmissiewaarde a, Onzekerheid K= Zagen van metaalplaat met zaagblad BIM, maat 75 x 8,0 x 1,0 mm en tandafstand 2,0 mm Trillingsmissiewaarde a, Onzekerheid K= Zagen van metaalplaat met zaagblad BIM, maat 75 x 8,1,0 mm en tandafstand 2,0 mm Trillingsmissiewaarde a, Onzekerheid K= Zagen van metaalplaat met zaagblad BIM, maat 75 x 8,0 x 1,0 mm en tandafstand 2,0 mm Trillingsmissiewaarde a, Onzekerheid K= Zagen van metaalplaat met zaagbile V, Maat 7,01 m/s2	8,71 m/s2 1,5 m/s2	8,71 m/s2 1,5 m/s2	8,71 m/s2 1,5 m/s2
	7,01 m/s2	7,01 m/s2	7,01 m/s2
	1,5 m/s2	1,5 m/s2	1,5 m/s2

WAARSCHUWING!

De in deze aanwijzingen vermelde trillingsdruk is gemeten volgens een in EN 62841 genormeerde meetmethode en kan worden gebruikt voor de onderlinge vergelijkking van apparaten. Hij is ook geschikt voor een Voorlopige inschatting van de trillingsbelasting.

De aangegeven trillingsdruk geldt voor de meest gebruikelijktoepassingen van het elektrische apparaat. Wanner het elektrische gereedschap erchter voor andere doeleinden, met andere dan de voorgeschreven hulpstukken gebruikt ofiet aan behoren onderhoden wordt, kan de trillingsdruk afwijken. Dit kan de waarde van de trillingsdruk over de hele werkperiode aanzienlijk verhogen.

Voor een nauwkeurige inschatting van de trillingsdruk要去en ook de tijden in aanmerking worden genomen dat het apparaatuitgeschakeld is of weliswaar loopt, maar Niet werkelijk in gebruik is. Dit kan de waarde van de trillingsdruk over de hele werkperiode aanzienlijk verminderen.

Bepaal extra veiligheidsmaatregelen ter bescherming van de bediener gegen de inwerking van trillingen, bijvoorbeeld onderhoud van elektrische gereedschappen en apparaten, warmhonden van de handen, organiseatie van de werkprocessen.

WAARSCHUWING Lees en bekijk alle veiligheidsaanwi-n, aanwijizingen, afheildingen op gorgovns die u bij

zijing, aanwijzingen, arbeitungen en geveiens die a bij het apparaat ontvangt. Als u de volgende aanwijzingen niet in acht neemt, kuren een elektrische schok, brand en/of ernstig letseh het gevolg+zijn.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

VEILIGHEIDSINSTRUCTIES VOOR

DECOUPEERZAGEN

Houd het elektrische gereedschap alleen vast aan de geiso-leeerde greepvlakken als u werkzaamheden uitvoert waar bij het inzetgereedschap verborgen stroomleidingen of de eigen netkabel kan raken. Het contact van het snijgeredschap

met een spanningvoerende leiding kan de metalen apparaatdelen onder spanning zetten en zo tot een elektrische schok leiden.

Gebruik klemmen of een andere praktische oplossing om het werkstuk vast te klemmen en te ondersteunen op een stabiele ondergrond. Als u het werkstuk met de hand vasthoudt of gegen uw lichaam houdt, is het Niet stabel en kunt u er de controle over verliezen.

Draag oorbeschemers! Lawaai kan gehoorverlies veroorzaken.

Verdere veiligheids- en werkinstrukties

Draag veiligheidsuitrusting. Bij werkzaamheden met de machine dient u alttijd een veiligheidsbril te dragen. Veiligheidskleding zoals stofmasker, veiligheidshandschoenen, stevig en slipvast schoeisel, helm en gehoorbescherming worden aanbevolen.

Stof die vrijkommenijdens het werkken vormt vaak een gevaar voor de gezondheid en mag Niet met het lichaam in aanraking komen. Machines met stofafzuiig gebruiken en tevens geschikte stofmaskers dragen. Vrijgekomen stof grondig verwijderen resp. opzuigen.

Het is Niet toegestaan, materialen te bewerken waarvan een gezondheidsgevaar uitgaat (bijv. asbest).

Schakel het apparaat onmiddelijkukt als het gereedschap blokkeert! Schakel het apparaat Niet in zolang het gereedschap geblokkeerd is; dit zou een terugslag met een hoog reactiemoment konnen veroorzaken.Achterhaal en verhelp de oorzaak voor de blokkering van het gereedschap met inachtneming van de veiligheidsinstructies.

Mogelijk ooorzaken bijn:

• kantelen in het te bewerken werkstuk
• Doorbreken van het te bewerken materiaal
• overbelasting van het elektrische gereedschap

Grijp Niet in de lopende machine.

Het gereedschap kan heet wordenijdens het gebruik.

WAARSCHUWING! Gevaar voor verbranding

• bij het verwangen van het gereedschap
• bij het neerleggen van het apparaat

Spanen of splinters mogen bij draaiende machine nicht worden verwijderd.

Bescherminrichting van de machine beslist gebruiken.

Gescheurde zaagbladen of welke van vorm verandererd zich,ogensiet gebruikt worden.

Insteekzagen is alleen in zachte materialen (hout, lichte bouwstoffen voor wanden) möglichk. Bij hardere materialen (metalen) moet een boring overeenkomstig de grootte van het zaagblad aangebracht worden.

Bij het werkken in wanden, plafonds of vloeren oppassen voor elektriciteitsdraden, gas- of waterleidingen.

Voor alle werkzaamheden aan de machine de stekker uit de contactdoos trekken.

Vanwege kortsluitingsgevaar mogen metaaldeeltjes Niet in de luchtschachten verechtkomen.

VOORGESCHREVEN GEBRUIK VAN HET SYSTEEM

De decoupeerzaag zaagt hout, kunststof en metaal. Men kan ermee rechtzagen, verstkzagen, bochten zagen en insteekzagen.

NETAANSLUITING

Uitsluitend op eénfase-wisselstroom en uitsluitend op de op hetypeplaatje aangegeven netspanning aansluiten. Aansluiting is ook möglich op een stekerdoos zonder aardcontact möglichk, odomdat het is ontwerpen volgens veiligheidsklasse II.

Verplaatsbaar gereedschap moet bij het gebruik buiten aan een aardlekschakelaar (FI,RCD,PRCD) aangesloten worden.

Machine alleenuitgeschakeld aan het net aansluiten.

Snoer altijd buiten werkbereik van de machine houden.

ONDERHOUD

Altijd de luchtspelen van de machine schoonhonden.

Als het netsnoer要去 worden verrangen,要去 dit door de fabrikant of de vertegenwoordiger worden gedaan om veiligheidsrisico's te voorkomen.

Alleen AEG toebehoren en onderden gebruiken. Onderden welke Niet vermeld worden, können het Beste door de AEG servicedienst verwisseld worden (zie Serviceadressen).

Onder vermelding van het nummer op het machineplaatje is desgewenst een doord Nedetekening van de machine verkrijgbaar bij Techtronic Industries GmbH, Max-Eyth-StraBe 10, 71364 Winnenden, Germany.

EC - VERKLARING VAN OVEREENSTEMMING

We verklaren geheel onder eigenverantwoordelijkheid dat het product in de "Technische data" voldoet aan alle relevante bepalingen van de richtlijnen

2006/42/EG

2011/65/EU (RoHS)

2014/30/EU

en de volgende geharmoniseerde normen zich gebruikt.

EN 62841-1:2015

EN 62841-2-11:2016

EN 55014-1:2017+A11:2020

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

EN IEC 63000:2018

Gemachtigd voor samenstelling van de technische documenten

Techtronic Industries GmbH

Graag instructies zorgvuldig doorlezen voordat u de machine in gebruik neemt.

Bij het werkken met de machine algijd een veiligheidsbril dragen.

Draag veiligheidshandschoenen!

Voor alle werkzaamheden aan de machine de stekker uit de Kontaktdoos trekken.

Toebehoren - Wordt Niet meegeleverd. Is apart leverbaar.
Zie hiervoor het toebehorenprogramma.

Elektrische apparaten mogen nicht via het huisafval worden afgevoerd. Elektrische en elektronische apparaten要去en gezugeschaden worden verzameld en voor een milieuvriendelijk afvoer worden afgegeven bij een recyclingbedrijf. Informeer bij uw gemeente of bij uw vakhandelaar maar recyclingbedrijven en inzamelpunten.

Elektrisch gereedschap van de beschemningsklasse II. Elektrisch gereedschap waar bij de beschemming gegen elektrische schokken Niet afhankelijk is van de basisi-solatie, maar waar in ook extra verilgheidsmaatregelen worden toegepast zoals dubbele of versterkte isolatie. Er is geen voorziening voor de aansluiting van een aardleiding.

No

Onbelast toerental

V

Spanning

Wisselstroom

Europees symbol van overeenstemming

Brits symbol van overeenstemming

Oekraëns symbool van overeenstemming

Euro-Aziatisch symbol van overeenstemming
