Produkttype	Stikksag
Merke	AEG
Modell	STEP 80
Merkeeffekt	700 W
Tomgangshastighet	1000 - 3200 min⁻¹
Slaglengde	20 mm
Maksimal skjæredybde (tre)	80 mm
Maksimal skjæredybde (stål)	10 mm
Maksimal skjæredybde (aluminium)	20 mm
Skråskjæring	Opptil 45°
Vekt (EPTA 01/2014)	2,2 kg
Lydtrykknivå	88,6 dB(A) (usikkerhet K=5 dB(A))
Lydeffektnivå	99,6 dB(A) (usikkerhet K=5 dB(A))
Vibrasjon (trekutting)	8,71 m/s² (usikkerhet K=1,5 m/s²)
Vibrasjon (skjæring av metallplate)	7,01 m/s² (usikkerhet K=1,5 m/s²)
Strømforsyning	Enfaset, nettspenning (se merkeplaten)
Beskyttelsesklasse	II (dobbel isolasjon)
Kompatible materialer	Tre, plast, metall
Skjærtyper	Rett linje, kurver, gjæring, innvendig
Sikkerhet	Isolerte gripeflater; bruk hørselvern og vernebriller
Vedlikehold	Rengjør ventilasjonsåpningene regelmessig
Tilbehør	Ikke inkludert i leveringen (se katalog)
Reparabilitet	AEG-deler og tilbehør; autorisert service

Ofte stilte spørsmål - STEP 80 AEG

Hvordan bytte sagblad på AEG STEP 80 stikksag?

Koble fra apparatet. Bruk den medfølgende låsemekanismen (krage eller nøkkel) for å løsne bladet. Fjern det gamle bladet, sett inn det nye (tannene fremover) og stram godt. Forsikre deg om at bladet er ordentlig festet før bruk. Bruk vernehansker under bytte.

Hvordan justere skjærehastigheten på modell STEP 80?

Hastigheten er variabel fra 1000 til 3200 slag per minutt. Bruk justeringshjulet på toppen av apparatet. Tilpass hastigheten til materialet: raskere for tre, langsommere for metall.

Hvordan utføre et skråsnitt (gjæring) med sagen?

Løsne låsen på bunnplaten, vipp bunnplaten til ønsket vinkel (opptil 45°) og stram igjen. Bruk en styring om nødvendig. Kontroller at bladet ikke er i kontakt med arbeidsstykket før du starter.

Hvilke materialer kan jeg skjære med AEG STEP 80 stikksagen?

Denne sagen kan skjære tre (opptil 80 mm tykkelse), plast, metall (stål opptil 10 mm, aluminium opptil 20 mm). Bruk et sagblad tilpasset hvert materiale.

Hva er de viktigste sikkerhetstiltakene?

Hold alltid verktøyet i de isolerte gripeflatene. Bruk vernebriller, støvmaske og hørselvern. Koble maskinen fra strømmen før justeringer eller tilbehørsskift. Ikke arbeid med et sprukket blad.

Hvordan vedlikeholde stikksagen STEP 80?

Rengjør ventilasjonsåpningene regelmessig med en børste eller støvsuger. Kontroller tilstanden på strømledningen. Hvis ledningen er skadet, få den skiftet av en fagperson. Oppbevar verktøyet på et tørt sted.

Stikksagen setter seg fast under bruk, hva gjør jeg?

Slipp umiddelbart bryteren og koble fra apparatet. Identifiser årsaken: sløvt blad, for hardt materiale, eller fastklemte rusk. Fjern bladet, rengjør bladføringen og skift blad om nødvendig. Bruk aldri makt for å løsne.

Kan jeg bruke sagen til dykkkutt?

Ja, kun i myke materialer som tre eller lette byggeplater. For harde materialer (metall), bor først et start hull. Vipp sagen for å dykke gradvis.

Hvor finner jeg reservedeler eller tilbehør?

Bruk utelukkende AEG-deler og tilbehør. Se tilbehørskatalogen eller kontakt en autorisert AEG-service. Du kan også be om en eksplodert tegning ved å oppgi serienummeret.

Hvordan redusere vibrasjoner under bruk?

Bruk skarpe blader tilpasset materialet. Hold arbeidsstykket godt fast. Bruk anti-vibrasjonshansker. Ta regelmessige pauser. Det angitte vibrasjonsnivået (8,71 m/s² for tre) er målt i henhold til standard EN 62841.

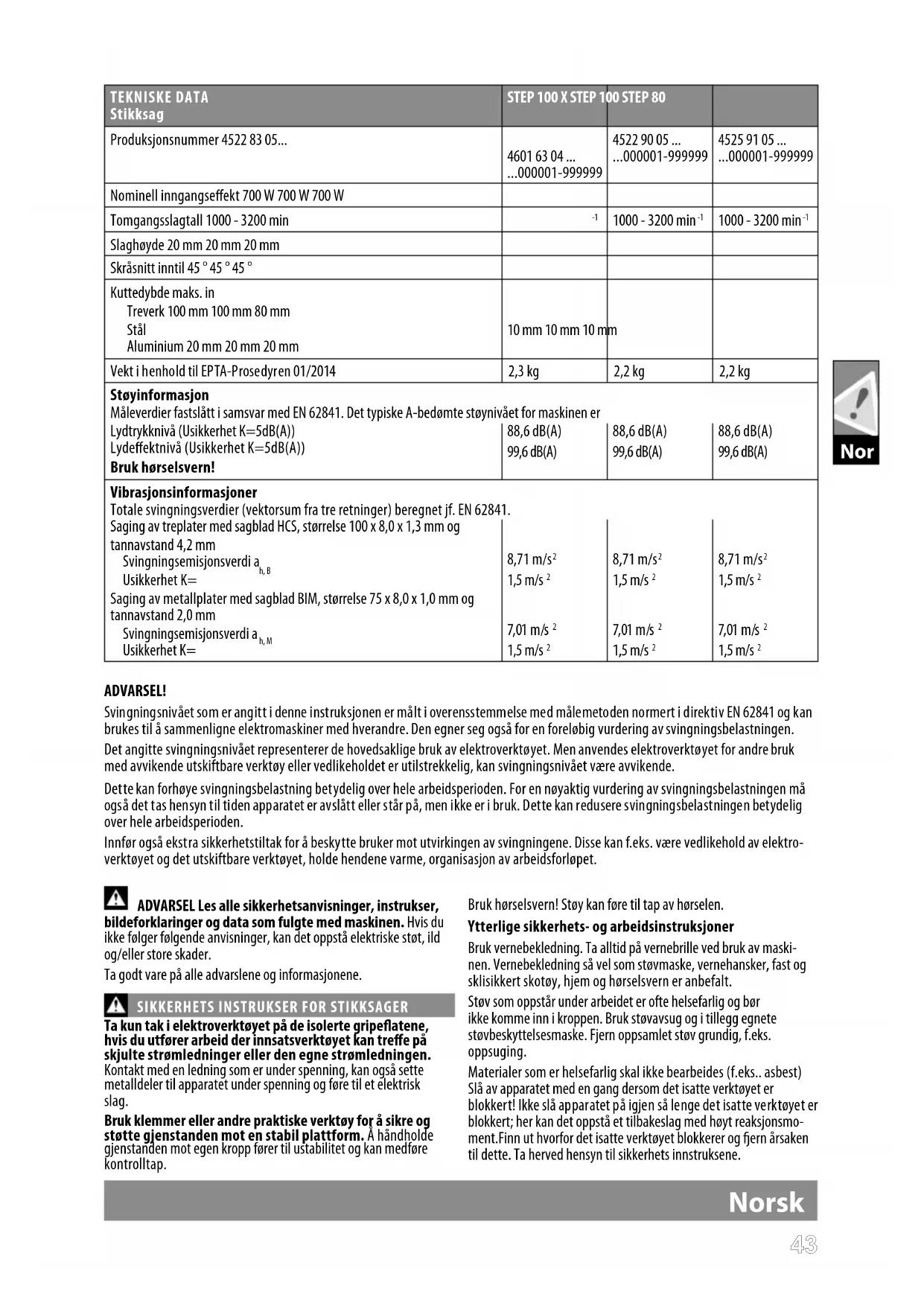

BRUKSANVISNING STEP 80 AEG

Original bruksanvisning

Bruksanvisning i original

Alkuperäiset ohjeet

PpwtotuTo oBnyiw xPnOnc

Original isletmetalimati

Svingningsnivæt som er angitt i/DDne instrksjonen er malt i overensstemmelse med malemetoden normert i direktiv EN 62841 og kan brakes til a sammenigne elektromaskiner med hverandre. Den egner seg ogsa for en forelobig vurdering av svingningsbelastningen. Det angitte svingningsnivæt representerer de hovedsaklige bruk av elektroverktoyet. Men anvendes elektroverktoyet for andre bruk med avvikende utskiftbare verktoy ell ervedlikeholdet er utilstrekkelig, kan svingningsnivæt vare avvikende.

Dette kan forhove svingningsbelastning betydelig over hele arbeidsperioden. For en noyaktig vurdering av svingningsbelastningen ma ogsa det tas hensyn til tiden apparatet er avslatt eller star pa, men icke er i bruk. Dette kan reduse svingningsbelastningen betydelig over hele arbeidsperioden.

Innfor ogsa ekstra sikkerhetstiltak for a beskytte bruker mot utvirkingen av svingningene. Disse kan f.eks. vare vedlikehold av elektroverktoyet og det utskiftbare verktoyet, holde hendene varme, organisasjon av arbeidsforlopet.

ADVARSEL Les alle sikkerhetsanvisninger, instrukser,

TaGodtarepaalleadvarsleneoginformasjonene.

SIKKERHETS INSTRUKSER FOR STIKKSAGER

Ta kun takielektroverktoyet pa de isolerte gripeflatene, hvis du utfoder arbeid der innsatsverktoyet kan trefpe skjulte strmledninger erlen den egne strmledningen. Kontakt med en ledning som er under spenning, kan ogsa sette metalldeler til apparatet under speening og fere til et elektrisk slag.

Bruk klemmer eller andre praktiske verktoy for a sikre og stotte gjenstanden mot en stabil platfom. Å handholde gjenstanden mot egen kropp forer til ustabilitet og kan medfrole kontrolltap.

Bruk horselsvern! Stoy kan fore til tap av horselen.

Ytterlige sikkerhets- og arbeidsinstruksjoner

Bruk vernebekledning. Ta alltid pa vernebrille ved bru k av maski- nen. Vernebekledning sa vel som stovmaske, vernehansker, fast og sklisikkert skotoy, hjem og horselsvern er anbefalt.

Stov som oppstar under arbeidet er ofte helsefarlig og bør.
ikke komme inn i kroppen. Bruk stovavsug og itillegg egnete.
stovbeskyttelsesmaske. Fjern oppsamlet stov grundig, f.eks.
oppsuging.

Materialer som er helsefarlig skal ikke bearbeides (f.eks.. asbest) Slå av apparatet med en gang dersom det isatte verktøyet er blokkert! Ikke slå apparatet på igjen sä lenge det isatte verktøyet er blokkert; her kan det oppsta et tilbakeslag med hoyt reaksjonsmoment.Finn ut hvfor det isatte verktøyet blokker og fjern ärsaken til dette. Ta herved hensyn til sikkerhets innstruksene.

Mulige arsaker kan vare:

• det har forkantet seg i arbeidsemnet som bearbeides
  Gjennombrytning av materialet som bearbeides
• elektronverktøyet er overbelastet

• ved skifting av verktøy
• nár apparatet legges ned

Bruk alltid maskinens beskyttlesseinnretninger.

Sagblad som har sprekker eller som har endret formmaticke brukes!

Dykksgaging er kun mulig i blotere materialer (treverk, lettere byggematerialer for vegger), for hardere materialer (metaller) ma det brukes et sagblad med tilsvarende stor boring.

Pass på kabler, gass- og vannledninger nár du arbeider i vegger, tak eller gulv.

Trekstøpslet ut av stikkontakten for du begyinner arbeider pa maskinen.

På grunn av kortslutningsfare mä metalldeler ikkekommeninn i lufteapningene.

FORMÄLSMESSIG BRUK

Stikksagen sager treverk, plast og metall. Den skjærer rett, gjaerin ger, kurver og innvendige utsnitt.

NETTILKOPLING

Skal bare til Sluttes enfasevekelsstrom og bare til den pa skiltet angitte nettspanning. Til Slutting til stikkontakter uten jordet kontakt er mulig fordi beskyttelse beskyttelsesklasse II er forhanden.

Stikkontakter utendørs ma vare utstyrt med feilstrom-sikkerhetsbryter (FI,RCD,PRCD). Dette foranges av installasjonsforskriften for elektoanlegg. Vennligst føg dette nár du brakerVRT apparatus.

Hvis strømledningen er skadet,帽子den skiftes av produsenten, servicerepresentanten eller tilsvarende kvalisert person for anngåfare.

Ved behov kan du be om en eksplosjonstegning av apparatet hos din kundeservice eller direkte hos Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany. Oppgi maskintype og det nummeret på typeskiltet.

Autorisert til a utarbeide den tekniske dokumentasjonen

Techtronic Industries GmbH

Les noye gjennom bruksanvisningen for maskinen tasi bruk.

Trekk stopslet ut av stikkontakten for du begyinner arbeider pa maskinen.

Elektriske apparat skal ikke kastes sammen med vanlig husholdningsavfall. Elektriske og elektroniske apparat skal samles separat og leveres til miljøvennlig deponering til en avfall bedrift. Informer deg hos myndighetene på stedet eller hos din fagforhandler hvor det finnes recycling brdifter oppsmilingssteder.

Elektroverktøy av verneklasse II. Elektroverktøy hvor beskyttelse mot elektrisk slag ikke bare er avhengig av basisisoleringen, men som ogsa er avhengig av at tilleggs vernetiltak som dobbelt eller forsterket isolering blir brukt. Det finnes ingen innretning for tilkobling av en beskytttesesleder.

No

Tomgangsslagtall

V

Volt

Vekselstrom

Europeisk samsvarsmerke

Britisk samsvarsmerke

Ukrainsk samsvarsmerke

Euroasiatisik samsvarsmerke
