MANUALE UTENTE STEP 80 AEG

Istruzioni originali

Manual original

Manual original

Superficie di presa isolata

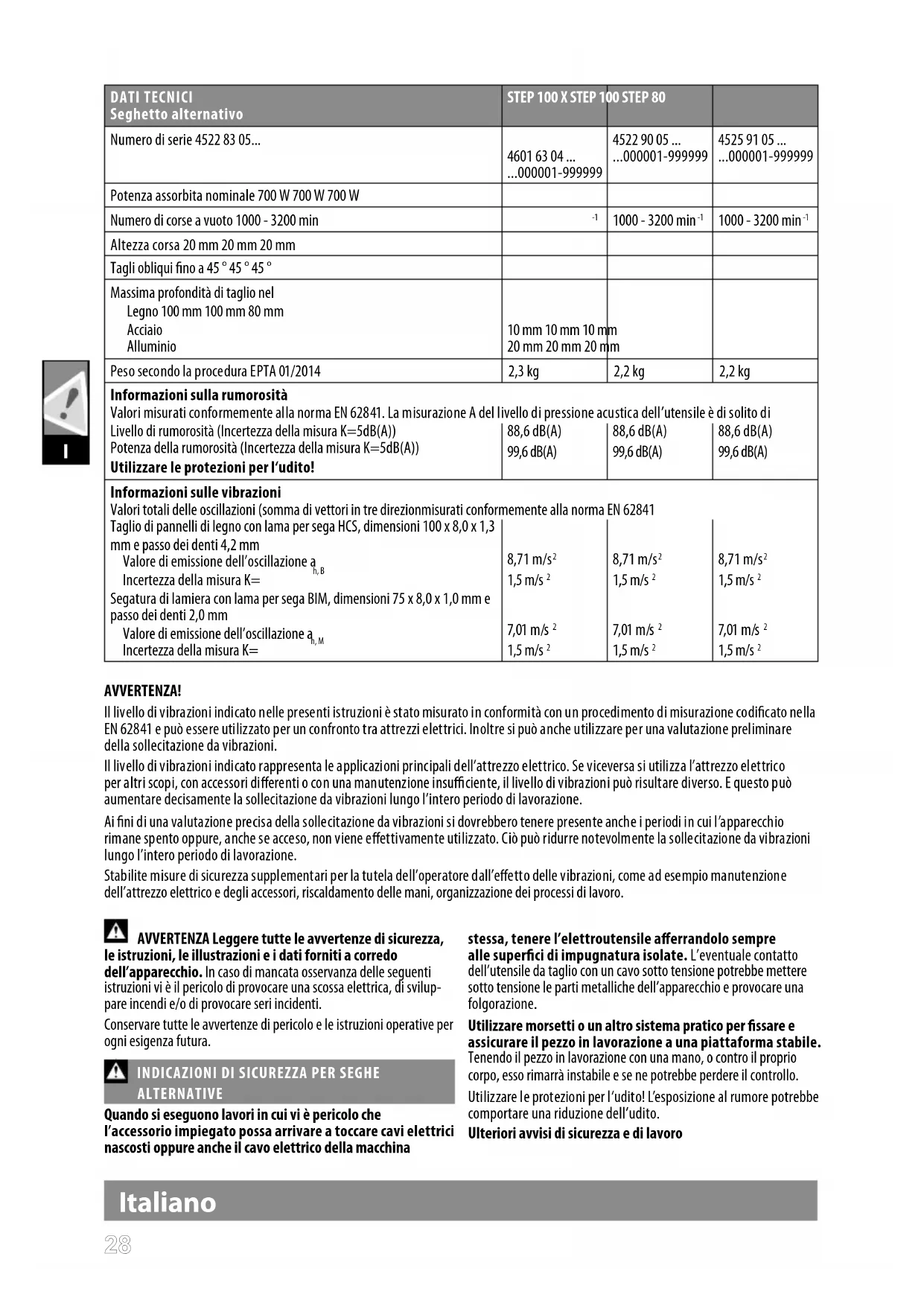

DATI TECHNICI Seghetto换届
	STEP 100 X STEP 100 STEP 80
Numero di series 4522 83 05...	4601 63 04 ... ...000001-999999	4522 90 05 ... ...000001-999999	4525 91 05 ... ...000001-999999
Potenza assorbita nominale 700 W 700 W 700 W
Numero di corse a vuoto 1000 - 3200 min	-1	1000 - 3200 min-1	1000 - 3200 min-1
Altezza corsa 20 mm 20 mm 20 mm
Tagli obliqui fino a 45° 45° 45°
Massima profondità di taglio nel Legno 100 mm 100 mm 80 mm Acciaio Alluminio	10 mm 10 mm 10 mm 20 mm 20 mm 20 mm
Peso secondo la procedura EPTA 01/2014	2,3 kg	2,2 kg	2,2 kg
Informazioni sulla rumorosità Valori misurati conformmente alla norma EN 62841. La misurazione A del livello di pressione acustica dell'utensile è di solito di Livello di rumorosità (Incertezza della misura K=5dB(A)) Potenza della rumorosità (Incertezza della misura K=5dB(A)) Utilizzare le protezioni per l'udito!	88,6 dB(A) 99,6 dB(A)	88,6 dB(A) 99,6 dB(A)	88,6 dB(A) 99,6 dB(A)
Informazioni sulle vibrazioni Valori totali delle oscillazioni (somma di vettori in tre direzionmisurati conformmente alla norma EN 62841
Taglio di pannelli di legno con lama per sega HCS, dimensioni 100 x 8,0 x 1,3 mm e passo dei denti 4,2 mm Valore di emissione dell'oscillazione a h,B Incertezza della misura K= 8,71 m/s2 1,5 m/s2 8,71 m/s2 Segatura di lamiera con lama per sega BIM, dimensioni 75 x 8,0 x 1,0 mm e passo dei denti 2,0 mm Valore di emissione dell'oscillazione a h,M Incertezza della misura K= 7,01 m/s2 7,01 m/s2 7,01 m/s2 1,5 m/s2 1,5 m/s2 1,5 m/s2

AVVERTENZA!

Il livello di vibrazioni indicate nelle presenti istruzioni è stato misurato in conformità con un procedimento di misurazione codificato nella EN 62841 e cui è essere utilizzato per un fronto tra attrezzi elettrici. Inoltre si può uscire per una valutazione preliminare della sollecitazione da vibrazioni.

Il livello di vibrazioni indicate rappresente le applicazioni principali dell'attrezco elettrico. Se viceversa si utilizza l'attrezco elettrico per altri scopi, con accessori differenti o con una manutenzione insufficiente, il livello di vibrazioni cui risultare diverso. E questo può augmentare decisamente la sollecitatione da vibrazioni lungo l'intero periodo di lavorazione.

Ai fini di una valutazione precisa della sollecitatione da vibrazioni si dovrebbero tenere presente aniche i periodi in cui l'apparecchio rimane spento oppure,anche se acceso,non viene effettivamente utilizzato.Cio poto ridurre notevolmente la sollecitatione da vibrazioni lungo I intero periodo di lavorazione.

Stabilite misure di sicurezza supplementari per la tutela dell'operaatore dall'effetto delle vibrazioni, come ad esempio manutenzione dell'attrezzo elettrico e degli accessori, riscaldamento delle mani, organizzazione dei processi di lavoro.

AVVERTENZA Leggere tutte le avventenze di sicurezza, ruzioni, le illustrazioni e i dati forniti a corredo

dell'apparechio. In caso di mancata osservanza delle seguenti istruzioni vi è il pericolo di provocare una scossa elettrica, di sviluppare incendi e/o di provocare seri incidenti.

Conservare tutte le avventenze di pericolo e le istruzioni operative per anni esigenza futura.

INDICAZIONI DI SICUREZZA PER SEGHE ALTERNATIVE

Quando si eseguono lavori in cui vi è pericolò che l'accessorio impiegato possa arrivare a toccare cavi elettrici nascosti oppureanche il cavo elettrico della macchina

stessa, tenere I'eletroutensile afferrandolo sempre alle superfici di impugnatura isolate. L'eventuale contatto dell'utensile da taglio con un cavo sotto tensione potrebbe mettere molto più tensione le parti metalliche dell'apparecchio e provocare una folgorazione.

Utilizzare morsetti o un'altoistema pratico per fissare e assicurare il pezzo in lavorazione a una piattaforma stabile.

Tenendo il pezzo in lavorazione con una mano, o contro il proprio corpo,esso rimarrà instabile e se ne potrebbe perdere il controllo.

Utilizzare le protezioni per l'udito! L'esposizione al rumore potrebbe comportare una riduzione dell'udito.

Ulteriori avvisi di sicurezza e di lavoro

Italiano

Usare dispositivi di protezione. Durante il lavoro con la macchina bisogna sempre portare occhiali di protezione. Si consiglia di indossare indumenti di protezione come maschera antipolverve, quanti di protezione, scarpe anticivolo robuste, casco e cuffie di protezione acustica.

La polvere provocata durante la lavorazione con questo utensile può essere dannosa alla salute e per quello motivo non devono entrare in contatto con il corpo. Usare un sistema d'aspirazione polvere e indossare una maschera di protezione alla polvere. Rimuovere i depositi di polvere, per esempio con un aspiratore.

E' vietato lavorare materiali che possono costituire pericoli alla salute (ad es. amIENT).

Specnere immediamente il dispositivo in caso di bloccaggio! Non riaceddere il dispositivo fino a quando l'utensile ad inserto resta bloccato; esiste il rischio di causare un contraccolpo con elevato momento di reazione.Rilevare ed eliminare la causa del bloccaggio dell'utensile ad inserto tenendoiconto delleindicazioni di sicurezza.

Le possibili cause sono:

• Incastro nel pezzo in lavorazione
• Il dispositorio haattraversato il materiale da lavorare rompendolo
• Il dispositiivo elettrico è stato sovraccaricato

Non avvincare le mani alla parte della macchina in movimento.
Durante I'uso I'utensile ad inserto più surriscaldarsi.

AVVERTENZA! Pericolo di uszioni

• durante la sostituzione dell'utensile
• durante il deposito dell'utensile

Non rimuovere trucioli o schegge nelle l'utensile è in funzione. Usare sempre il dispositivo di protezione dell'apparecchio.

Non devono essere utilizzate nè lame incrinate nè lame la cui forma abbia subito alterazioni.

E'possibile effettuare tagli ad immersione solo nei materiali dolci (legno, materiali per costruzione leggera) per i materiali (metalli) duri è inceve necessario praticare un foro adatto alle dimensioni della lama.

Forando pareti, soffitti o pavimenti, si faccia attenzione ai cavi elettrici e alle condutture dell'acqua e del gas.

Prima di effettuare qualsiamente sulla macchina togliere la spina nella presa di corrente.

Non lasciare che nessuna parte metallica venga a contatto con l'apertura dell'areazione - pericolo di corto circuito

UTILIZZO CONFORME

Questo seghetto alternative cui si sono utilizzato per lavorare legno, materiale sintetico e acciaio per effettuare tagli diritti e obliqui, curve e per tagli all'internal del materiale.

Connettere solo corrente alternata mono fase e solo al sistema di voltaggioindicato sulla piastra. E'possibleanche connettere la presaenza un dato di messa a terraosi come prevede lo schema conforme alla norme di sicurezza di classe II.

Gli apparecchi mobili usati all'aperto devono essere collegati interponendo un interruptore di sicurezza (FI, RCD, PRCD) per quasti di corrente.

Inserire la spina solo con interrutture su posizione "OFF".

Tenere sempre lontano il cavo di collegamento dall'area di lavoro dell'attrezzo.

MANUTENZIONE

Tener sempre ben pulite le fessure di ventilazione dell'apparecchio. Se è necessario sostuire il cavo di alimentazione, rivolgersi al produttore o al Servizio di assistenza per evitare rischi per la salute.

Utilizzare esclusivamente accessori e peszi di ricambio AEG. L'installazione di peszi di ricambio non specificamente prescritti dall'AEG va preferibilmente effettuata dal servizio di assistenza clienti AEG (ved. opuscolo Garanzia/Indirizzi Assistenza tecnica).

In caso di mancanza del disegno esploso, cui si sono richiesto al seguente indirizzo Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

DICHARAZIONE DI CONFORMITA CE

Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei "Dati tecnici" è conforme alle pertinenti disposizioni delle direttive

2006/42/CE

2011/65/UE (RoHS)

2014/30/UE

e che sono state applicate le seguenti norme armonizzate

EN 62841-1:2015

EN 62841-2-11:2016

EN 55014-1:2017+A11:2020

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

EN IEC 63000:2018

Alexander Krug / Managing Director
Autorizzato alla preparazione della documentazione tecnica
Techtronic Industries GmbH
Max-Eyth-Straße 10, 71364 Winnenden, Germany

SIMBOLI

Leggere attentamente le istruzioni per l'uso prima di dettre in funzione I'eletttroutensile.

Durante l'uso dell'apparecchio utilizzato sempre gli occhiali di protezione.

Indossare guanti protettivi!

ATTENZIONE! AVVERTENZA! PERICOLO!

Prima di effettuare qualsiasi lavoro sulla macchina togliere la spina dalla presa di corrente.

Accessorio - Non incluso nella dotazione standard, disponibile a parte come accessorio.

I disposittivi elettrici non devono essere smaltiti con i rifiuti domestici. I disposittivi elettrici ed elettronici devono essere raccolti separatamente e devono essere conferiti ad un centro di riciclaggio per lo smaltimento rispetto dell'ambiente. Chiedere alle autorità locali o al rivenditore specializzato dove si trovano i centri di riciclaggio e i punti di racolta.

Utensile elettrico di classe di protezione II. Utensile elettrico sul quale la protezione contro la folgorazione elettrica non dipende soltanto dall'isolamento di base, maanche dall'applicazione di ulteriori misure di protezione, come il doppio isolamento o l'isolamento maggiorato. Non è predisporto il collegamento di un conduitore di protezione.

n

Numero di corse a vuoto

V

Volt

Corrente alternata

Marchio di conformità europeo

Marchio di conformità Britannico

Marchio di conformità ucraino

Marchio di conformità euroasiatico
